Šis straipsnis paaiškina, kaip sukurti 2D ir 3D objektus iš brėžinių arba modelių Dalux.
Kaip sukurti 2D objektų grupę

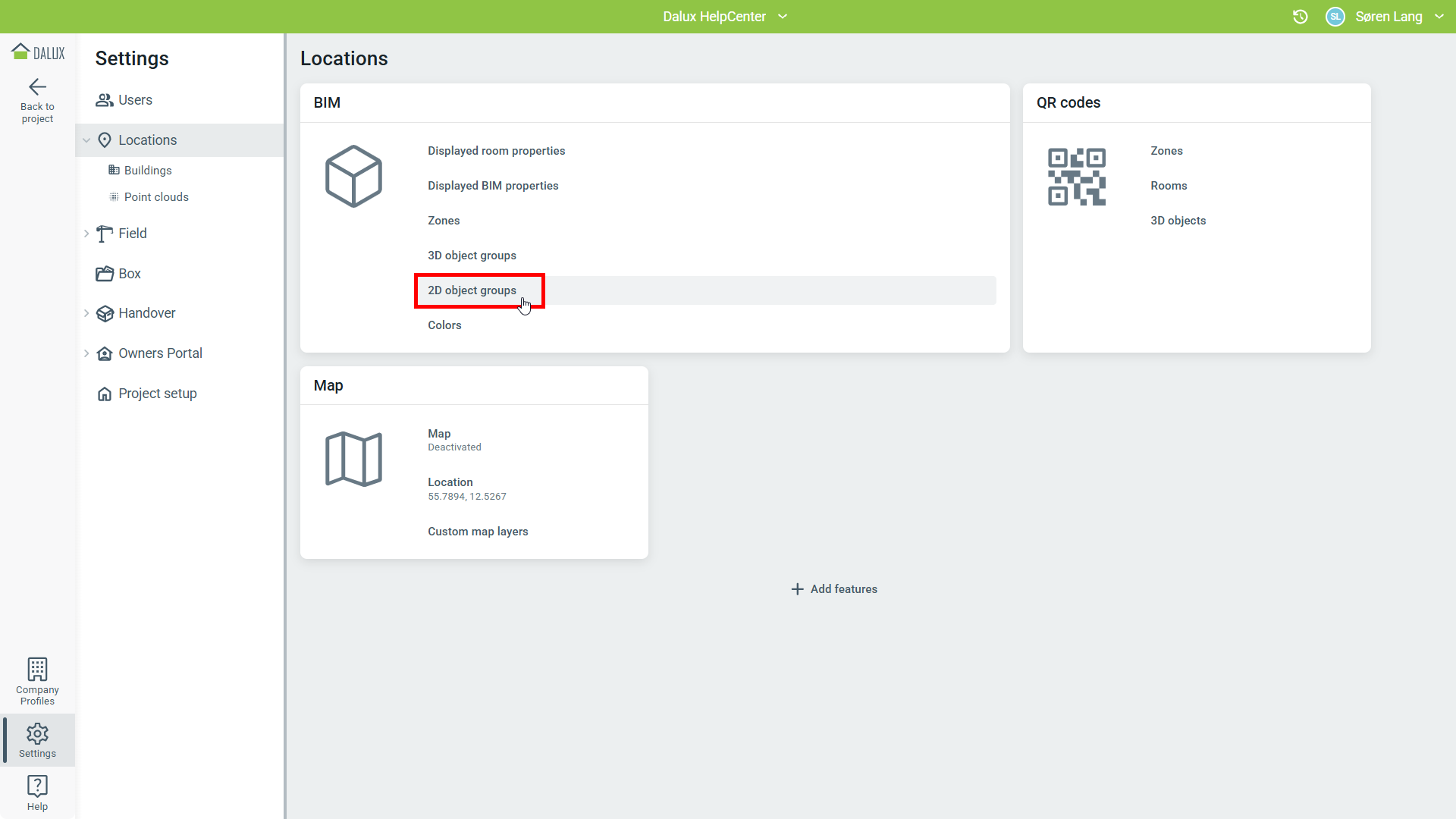

Eiti į Nustaymai
Vieta
'2D objektų grupės'
Pasirinkite pastatą.

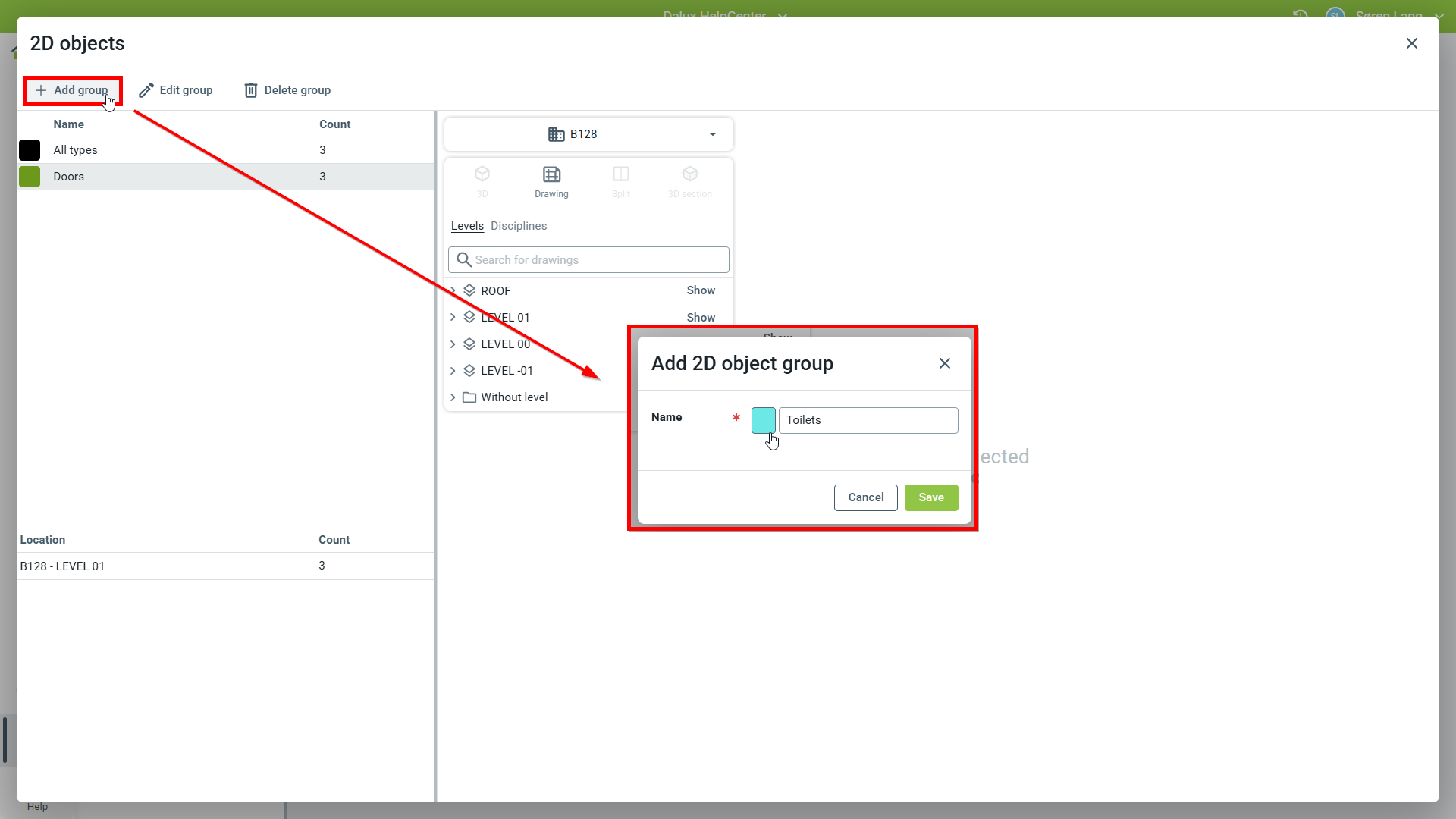

Naują 2D objektų grupę galite sukurti spustelėję Pridėti. Suteikite 2D objektų grupei vardą ir spustelėkite 'Išsaugoti'.
Pasirinkite pastatą ir brėžinį, kuriam norite pridėti 2D objektus.

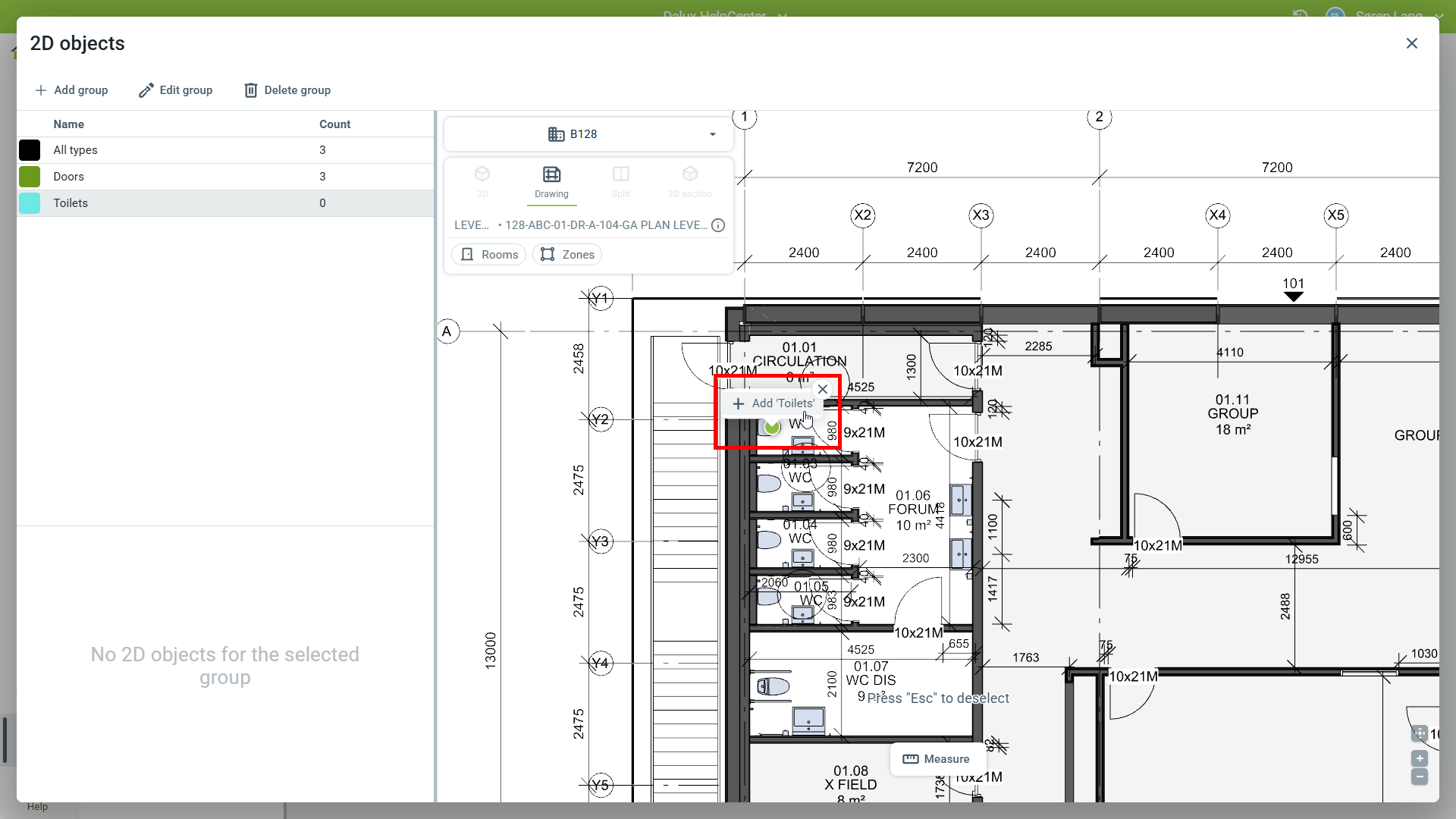

Spustelėkite ant brėžinio, kad patalpintumėte 2D objektą iš grupės. Tada spustelėkite Pridėti. Procesas gali būti kartojamas, norint pridėti daugiau 2D objektų.
Patarimai ir triukai
Jei norite naudoti 2D objektų grupes patikrinimų planams ir bandymų planams, taip pat jums reikės nustatyti zonas. Jei jums reikia pagalbos dėl zonų, galite perskaityti šį straipsnį: Zonos ir zonų lygmenys.
Kaip sukurti 3D objektų grupę

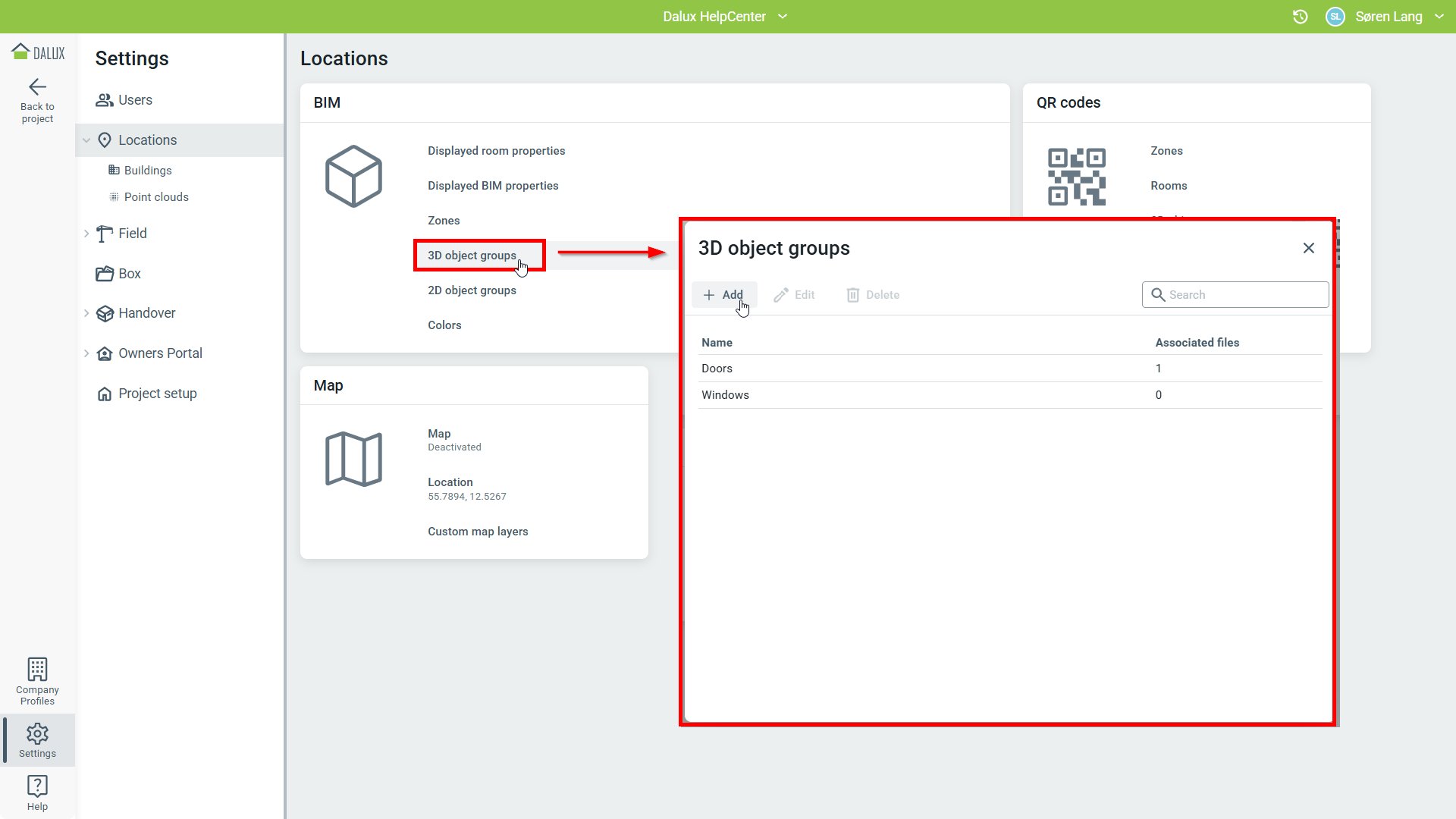

Eiti į Nustatymai
Vieta
'3D objektų grupės'
Pridėti.

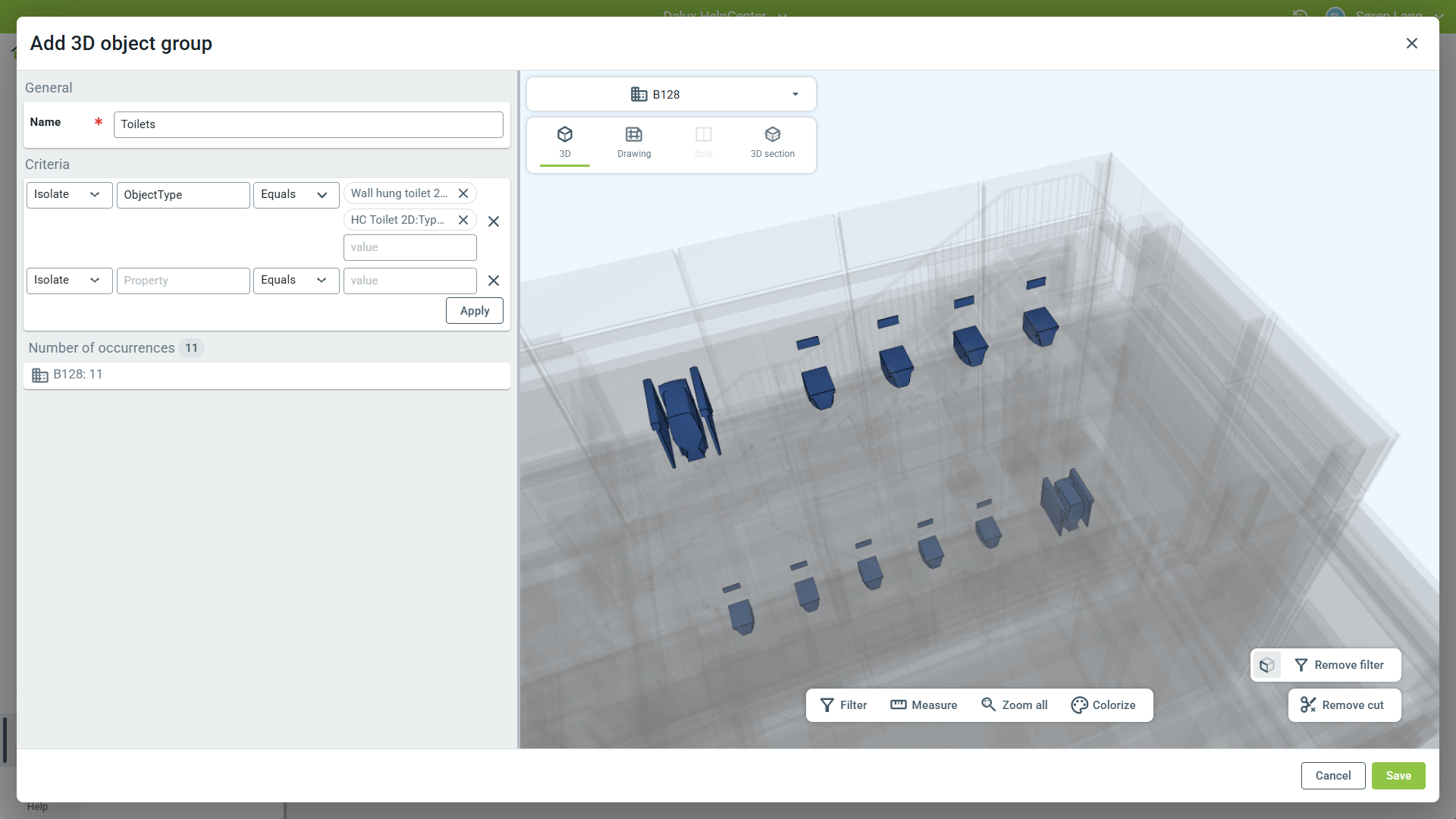

Rašykite 3D objektų grupės pavadinimą ir pasirinkite pastatą.
Naudokite filtrus nustatyti, kurie elemento modeliai turėtų patekti į grupę. Kriterijus galite nustatyti meniu kairėje. Taip pat galite filtruoti pagal modelio savybių reikšmes.
Daugiau apie filtrų naudojimą galite sužinoti šiame straipsnyje: Filtrai ir vizualizacija vietose
Spustelėkite 'Išsaugoti' norėdami pridėti objektus į 3D grupę.

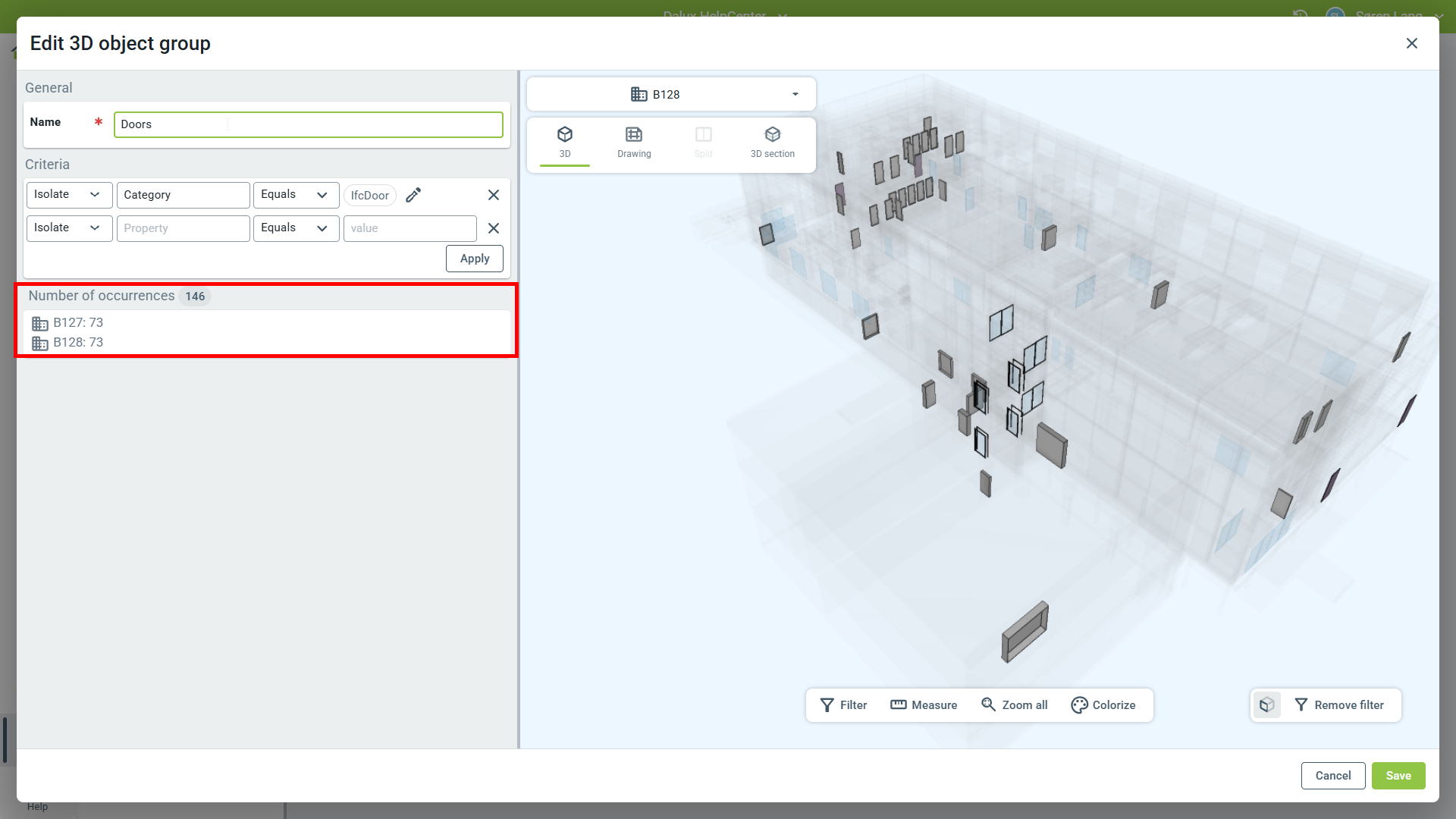

Pasirinkus filtrą, galite matyti dažnumą ir elementus 3D rodinyje. Jūsų filtras bus taikomas visiems pastatams. Bendras atsiradimų kiekis ir kiek atsiradimų kiekviename pastate bus parodyta.
