Naršyti Vietose mobiliajame įrenginyje

Šis straipsnis apima, kaip naršyti ir peržiūrėti brėžinius ir modelius Dalux Mobile programėlėje.

Su Dalux Mobile, galite greitai pasiekti projekto brėžinius ir modelius, kad gautumėte matyti jums reikalingą informaciją. Kiekvienas vartotojas projekte turi prieigą prie Vietų modulio ir jame esančius matavimo įrankius.

Jei naudojate Dalux darbalaukyje, galite sužinoti, kaip naršyti 3D šiame straipsnyje: Naršyti Vietose darbalaukyje.

Video

Kaip pasiekti ir naršyti brėžinius Vietose

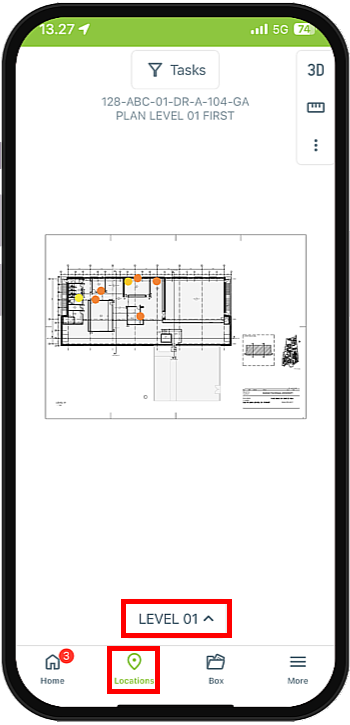

Norėdami pasiekti Vietas, paspauskite ikoną apačioje esančioje juostoje. Galite keisti rodymą tarp žemėlapio rodinio () ir brėžinio rodinio (). Šiame straipsnyje aptariamas tik brėžinių rodinys.

Žiūrint brėžinius Vietose, galite:

• Naudoti du pirštus norint padidinti arba sumažinti vaizdą
• Perkelti vaizdą laikant pirštą ant ekrano ir judinant jį

Vaizdo apačioje galite pakeisti, kuris brėžinys rodomas, paspaudę mygtuką, kuriame rodomas lygio pavadinimas. Ekrano viršuje galima pakeisti pastatą.

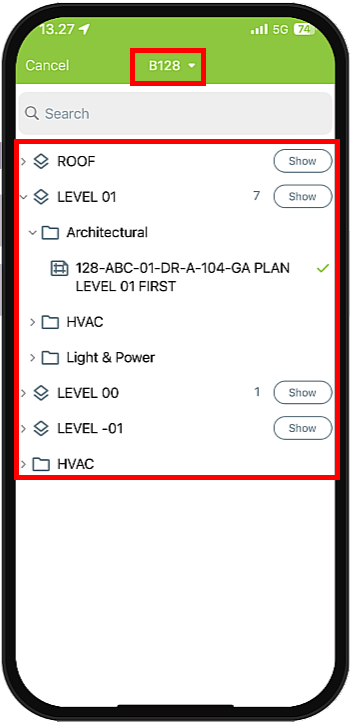

Matomos rodomos lygiai ir disciplinos aplankai, o brėžiniai gali būti atidaromi juos paspaudus.

Taip pat galite ieškoti brėžinio pavadinimo.

Paspaudus 'Rodyti' bus peršokta į numatytąjį brėžinį šiam lygiui.

Kaip rodyti skirtingus registracijos tipus brėžiniuose

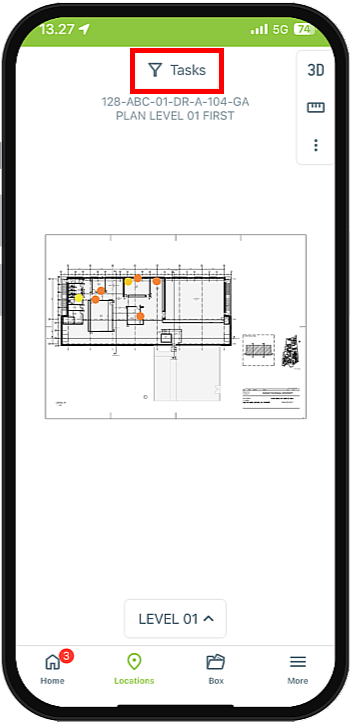

Žiūrint brėžinį, vaizdo viršuje galite matyti, kuris registracijos filtras šiuo metu aktyvuotas.

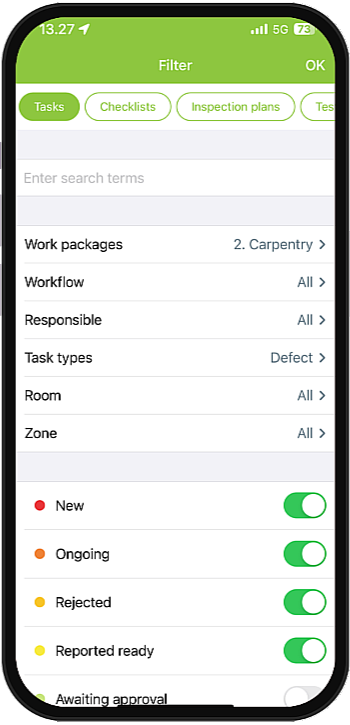

Paspauskite šį mygtuką, kad pritaikytumėte savo filtrą arba pakeistumėte registracijos tipą.

Tai priklausys nuo jūsų vartotojo nustatymų ir pareigų projekte, kokie tipai bus pasiekiami. Galite greitai sukurti specifinius filtrus, kad rastumėte tai, ko ieškote. Po parametrų pasirinkimo filtro nustatymui, paspauskite 'OK', kad grįžtumėte į brėžinį.

Kaip matuoti 2D

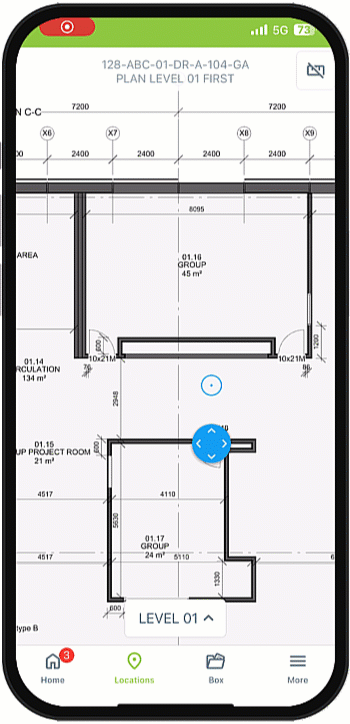

Žiūrint brėžinį, galite įjungti matavimo režimą spustelėdami -piktogramą.

Tai rodys mėlyną matavimo įrankį. Galite jį vilkti naudodami pirštą. Atleidę pirštą nuo ekrano, bus įdėtas matavimo taškas.

Tada galite perkelti matavimo įrankį į kitą vietą, kad gautumėte ilgio matavimą. Kai naudojate daugiau nei du taškus, bus parodytas plotas matuojamos formos centre.

Norėdami išeiti iš matavimo režimo, dar kartą spustelėkite -piktogramą.

Kaip pasiekti ir naršyti 3D

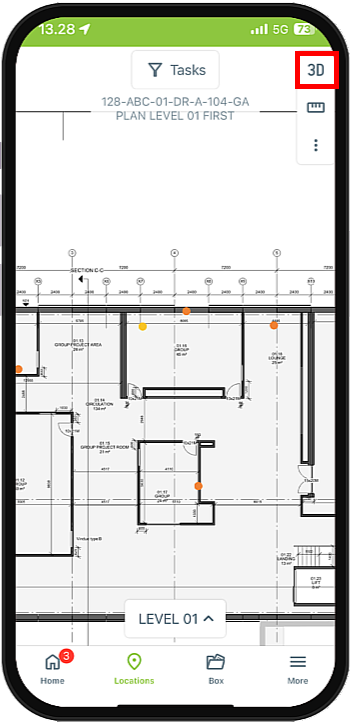

Žiūrint brėžinį, kuris yra susietas su BIM modeliu, brėžinio rodinyje bus matomas 3D mygtukas. Galite paspausti šį mygtuką, kad pereitumėte į „Dalux BIM Viewer“.

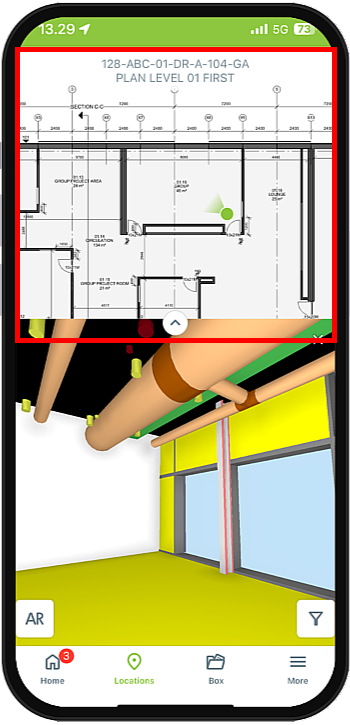

Numatytasis 3D režimas yra padalintas rodinys. Tai leidžia peršokti į vietą, paspaudus tašką brėžinyje. 3D rodinys rodomas apačioje. Padalintas rodinys užrakina aukštį pasirinktu lygiu; tai reiškia, kad modelyje negalite judėti vertikaliai.

3D rodinyje galite:

• Apsižvalgykite laikydami pirštą ant ekrano ir judindami jį aplinkui
• Judėkite atgal ir pirmyn modelyje suspausdami ir išskleidžiant du pirštus
• Kai esate viso ekrano rodinyje, vertikaliai perkeldami du pirštus aukštyn arba žemyn ekrane

Jei norite matyti viso ekrano režime 3D, galite paspausti -piktogramą ekrano centre.

Kaip matyti BIM ypatybes ir naudoti filtrus 3D

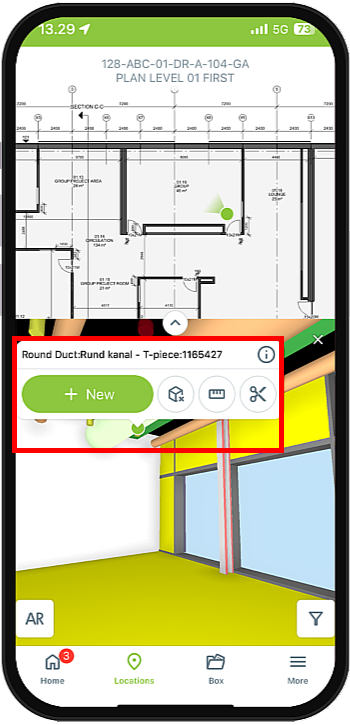

3D rodinyje galite spustelėti 3D objektus, kad matytumėte objekto pavadinimą ir galėtumėte pasiekti daugiau savybių, paspausdami -piktogramą.

Taip pat galite slėpti objektą, matuoti arba kirpti. Daugiau informacijos apie tai rasite vaizdo įraše viršuje.

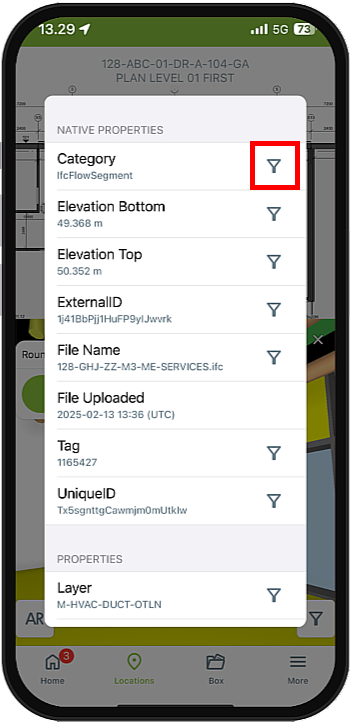

Žiūrint BIM objekto savybes, galite greitai taikyti filtrus skirtingoms savybėms, paspausdami -piktogramas. Paspauskite už savybių lango ribų, kad jį uždarytumėte ir pritaikytumėte filtrus.
