Revit įskiepis yra Dalux sukurtas įskiepis, integruojamas į Revit ir palaiko įvairias funkcijas, tokias kaip modelių ir brėžinių įkėlimas, pastabų kūrimas ir Modelio įteisinimo funkcija.
Šiame straipsnyje bus paaiškinta, kaip įdiegti ir bendrai naudoti įskiepį, įskaitant tai, kaip sukurti pastabas iš Revit ir kaip ją naudoti su Modelio įteisinimu. Norėdami sužinoti, kaip naudojant papildinį atlikti modelio arba brėžinio įkėlimo procesą, galite perskaityti šį straipsnį: Naudokite Revit papildinį 3D modeliams ir brėžiniams įkelti bei atnaujinti.
Dėmesio
Šis papildinys veikia tik su pilnomis Revit versijomis, įsitikinkite, kad jūsų Revit versija palaiko papildinio versiją. Kai Revit atnaujinamas, dėl papildinio ir versijos neatitikimo gali kilti problemų.
Kaip atsisiųsti ir nustatyti Revit įskiepį

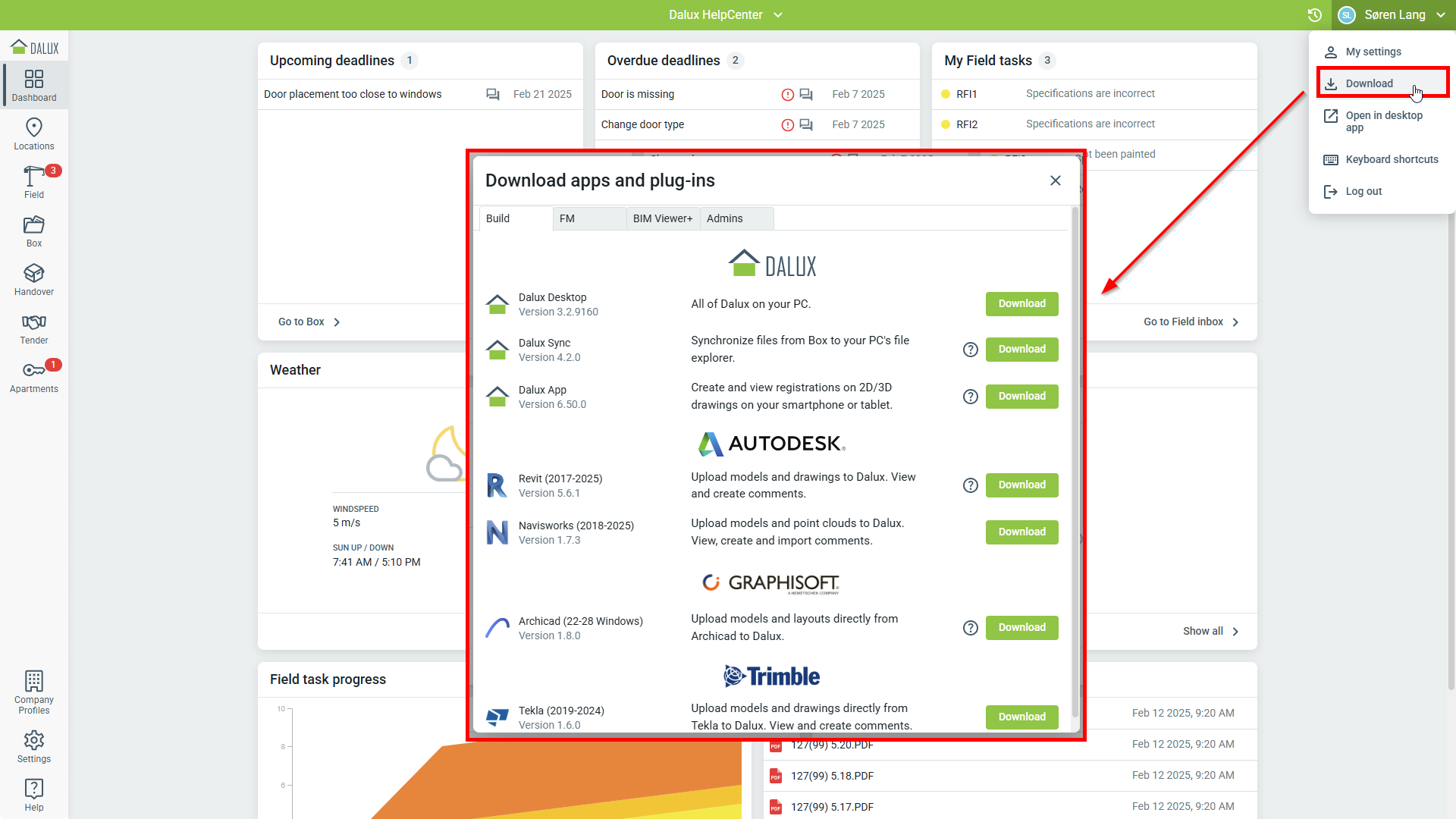

Prisijungę prie savo projekto internete, pasirinkite savo vardą viršutiniame dešiniajame kampe ir eikite į Atsisiųsti skyrių. Po Autodesk rasite dabartinį Revit įskiepį:
Techninė informacija
Norėdami pradėti papildinio diegimą, turite uždaryti visas veikiančias Revit instancijas.
Atsisiuntę MSI failą, atidarykite jį ir vykdykite diegimo vedlio nurodymus.

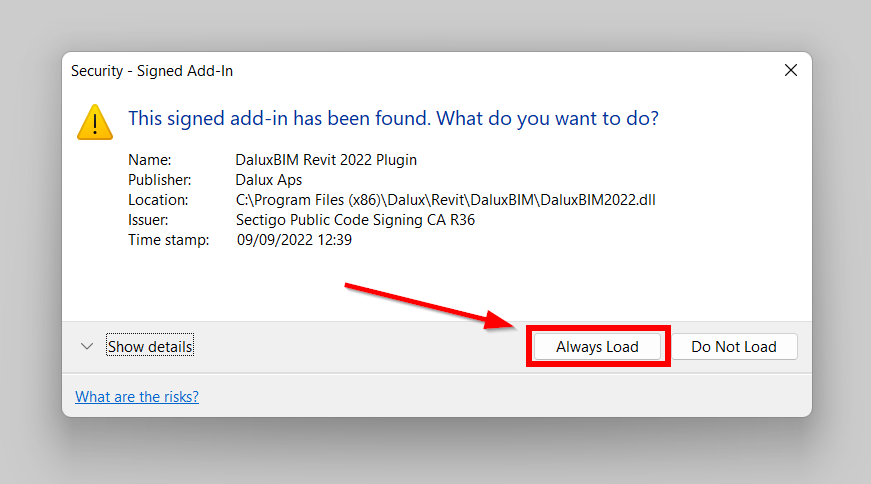

Kitą kartą paleidus Revit, saugumo iššokantis langas paklaus, ką daryti su Dalux/Revit įskiepiu. Pasirinkite ‘Visada krauti’:

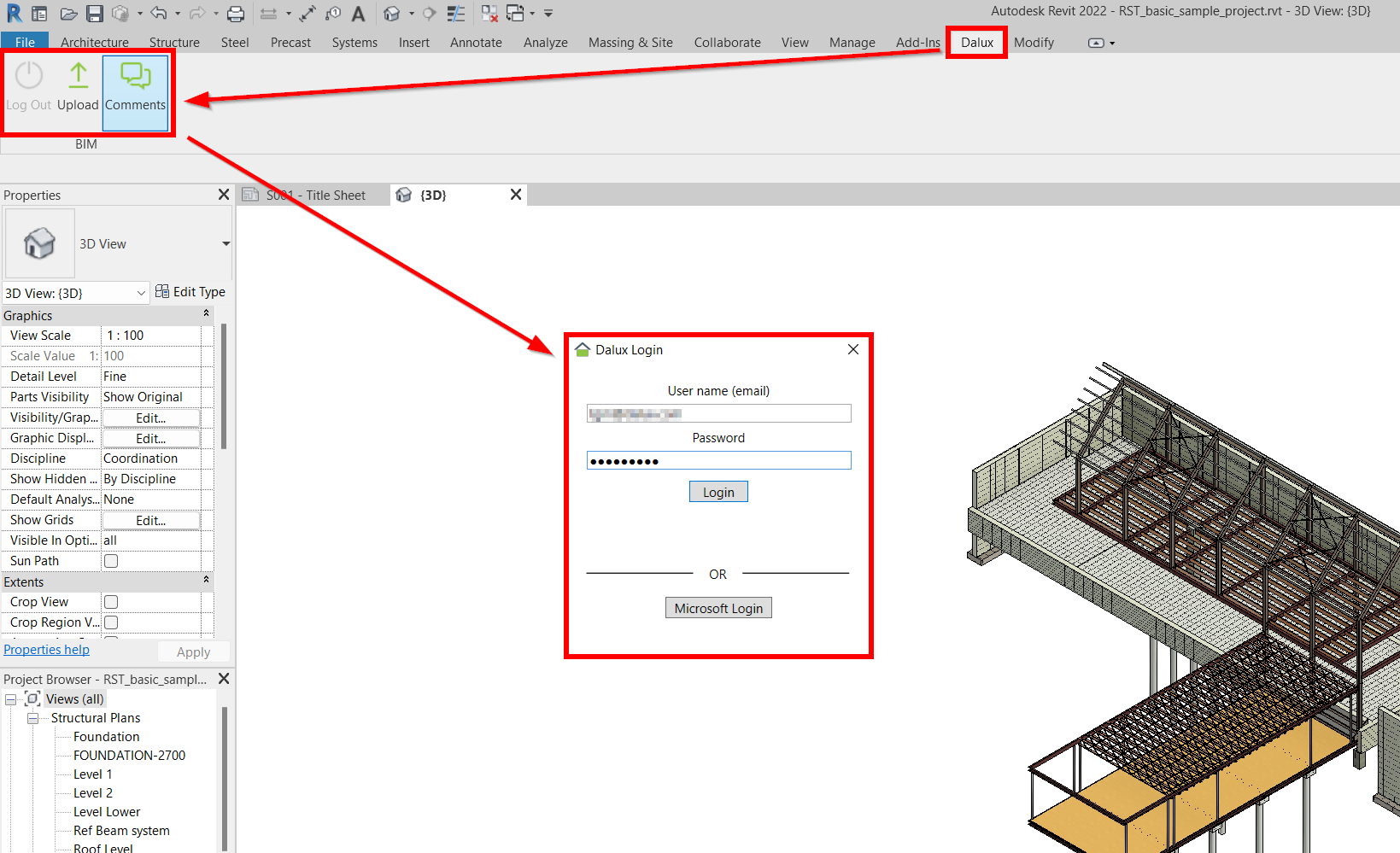

Kai Revit bus užkrautas modelis, Dalux įskiepį rasite juostoje po Dalux skirtuku. Jei paspausite Įkelti arba
Komentarai, būsite paprašyti prisijungti prie savo Dalux paskyros. Prisijunkite prie savo paskyros su Dalux prisijungimo duomenimis:
Kaip sukurti ir atnaujinti pastabas
Daugiau informacijos
Jei norite sužinoti daugiau apie komentarus, galite perskaityti šį straipsnį apie: Kaip nustatyti komentarus.
Komentaruose galite pasirinkti, kuriuose savo projektuose norite peržiūrėti, atnaujinti ar sukurti komentarus:
Kai pasirinksite savo projektą, dešinėje lango pusėje pasirodys meniu stulpelis.
Norėdami pridėti komentarą, pasirinkite Pridėti komentarą ir sukurkite naują komentarą taip pat, kaip darytumėte tiesiogiai Dalux sistemoje, pasirinkdami tipą, komunikacijos kanalą, atsakomybę ir kitą informaciją:
Norėdami peržiūrėti esamas pastabas, galite pasirinkti aplanką ir pasirinkti įrašą. Lango apačioje matysite paryškintą vaizdo peržiūrą. Norėdami atidaryti pastabą visu ekranu ir parodyti visą informaciją, kuri susijusi su vaizdo nuotrauka, tiesiog dukart spustelėkite pastabą.
Šiame lange taip pat galite redaguoti ar atsakyti į tą pastabą, ir net uždaryti ją, jei problema išspręsta ir jūs turite reikiamas teises.
Modelio įteisinimas
Revit įskiepis taip pat integruojamas su Dalux Modelio įteisinimo charakteristika. Naudodamiesi šia integracija, galite lengvai atlikti pakeitimus savo Revit modelyje, remdamiesi neatitikimų patikromis ar metaduomenų patikromis iš Dalux.
Norėdami tai padaryti, atidarykite Revit ir atidarykite Revit failą, kuris atitinka jūsų Dalux projekto modelį. Tada spustelėkite ModelValidation, kuris atidaro tik modelio įteisinimo Dalux darbalaukio aplinką, kurioje galite atlikti neatitikimų patikras.
Iš čia galite atlikti neatitikimų patikras, kad pamatytumėte, kur kyla problemų, tada Dalux skiltyje, po Modelio įteisinimas (tik darbalaukiui), spustelėkite Atidaryti Revit programoje. Tai atidarys Revit ir tiesiogiai nukreips į pasirinkto objekto vietą Revit programoje:
Su pasirinktu objektu ir informacija iš neatitikimų patikros galite ištaisyti modelio/metaduomenų klaidas.
