Įkelkite IFC modelio failus ir 2D brėžinius

Šiame straipsnyje bus aptarta, kaip įkelti IFC modelio failus ir 2D brėžinių failus į Dalux, taip pat kaip priskirti brėžinius IFC modeliui.

Video

Įkelkite IFC/3D modelio failus

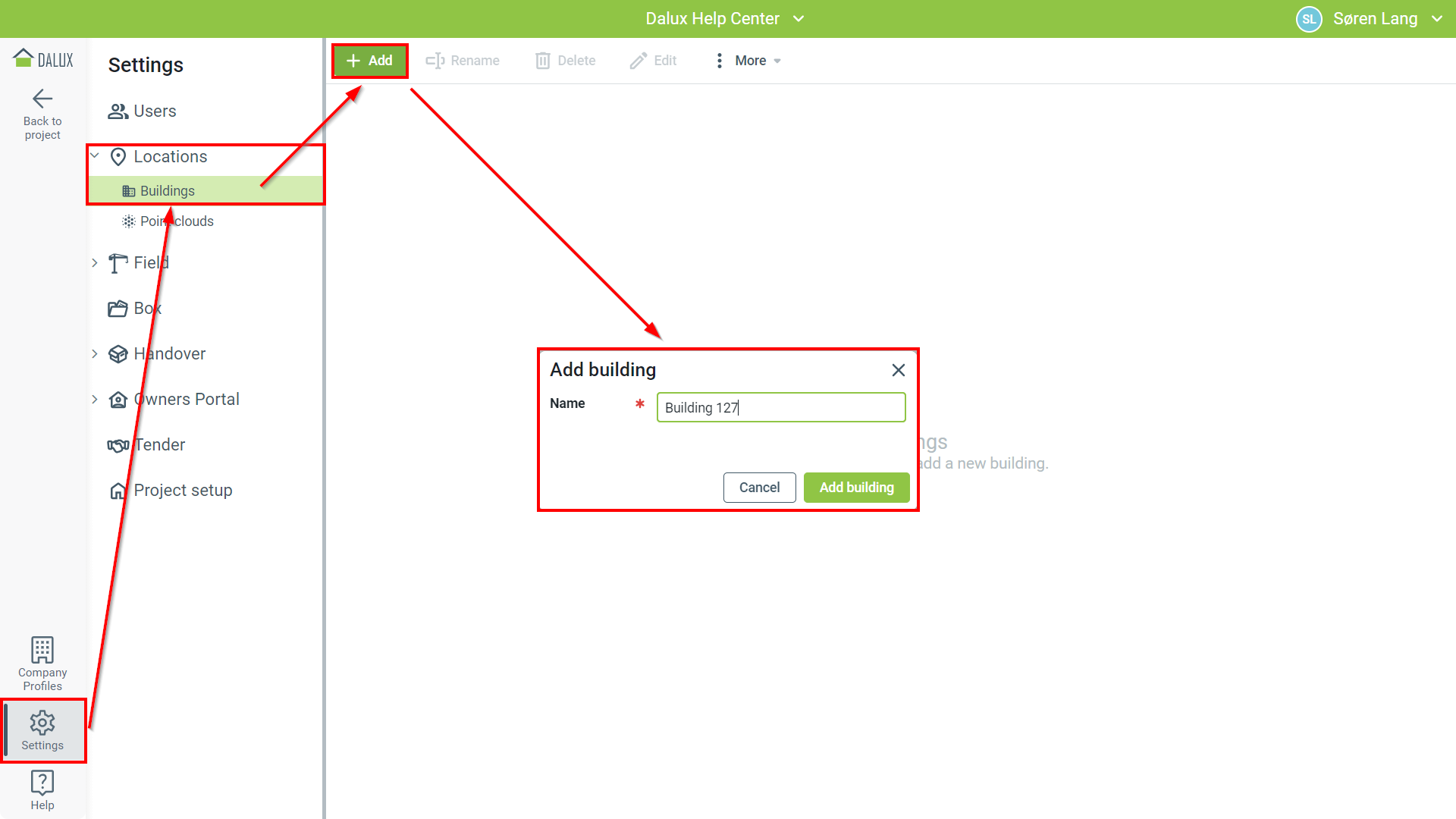

Norėdami įkelti IFC modelį į Dalux, eikite į

Nustatymai  Vieta Pastatai Pridėti Įveskite pastato pavadinimą 'Pridėti pastatą':

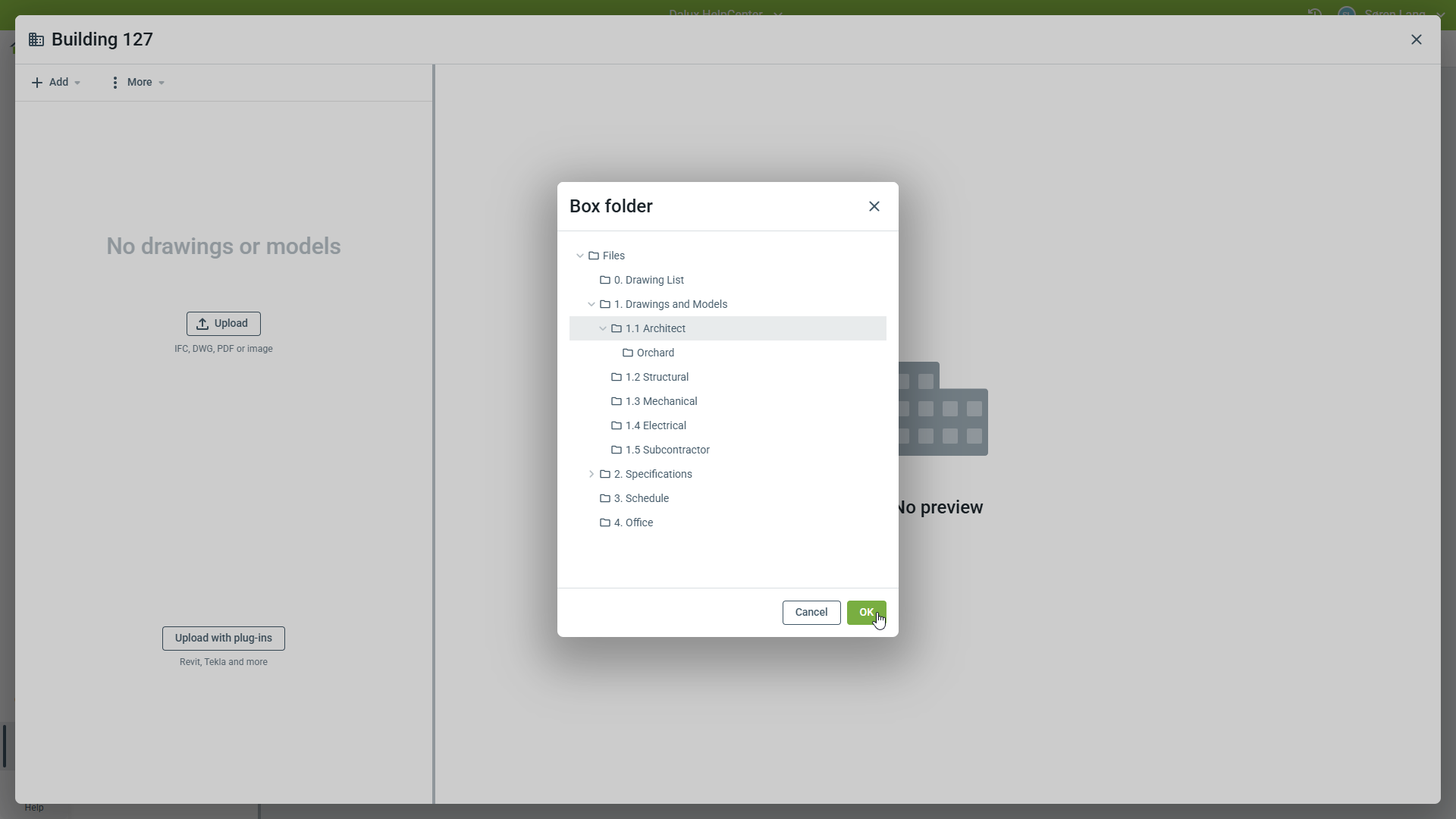

Tada spustelėkite „Įkelti“ mygtuką ir raskite failus, kuriuos norite įkelti. Jei turite Box ir aplanko struktūrą, jūs būsite paprašyti pasirinkti, į kurį aplanką reikia įkelti failus. Tai galima pakeisti vėliau.

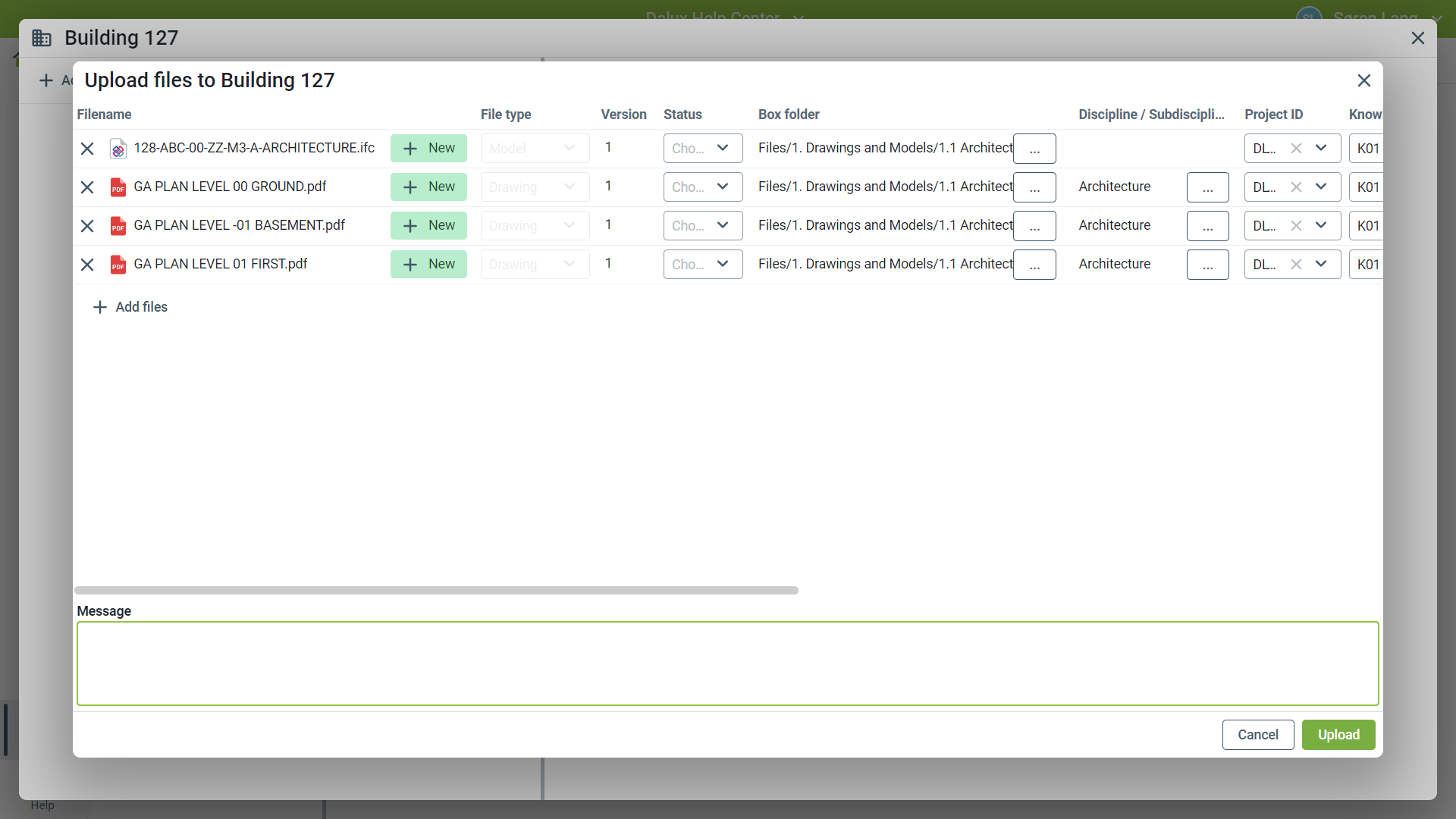

Priklausomai nuo jūsų projekto nustatymų, turite skirtingas galimybes įkeliant. Galite nustatyti disciplinas, pridėti metaduomenis ir nustatyti failo statusą. Kai baigsite, spustelėkite „Įkelti“, kad įkeltumėte ir apdorotumėte failus.

Rodyti tinklelius

Jei modelis turi tinklelius, galite juos parodyti savo automatiniuose brėžiniuose ir kurdami 2D pjūvius savo modeliams.

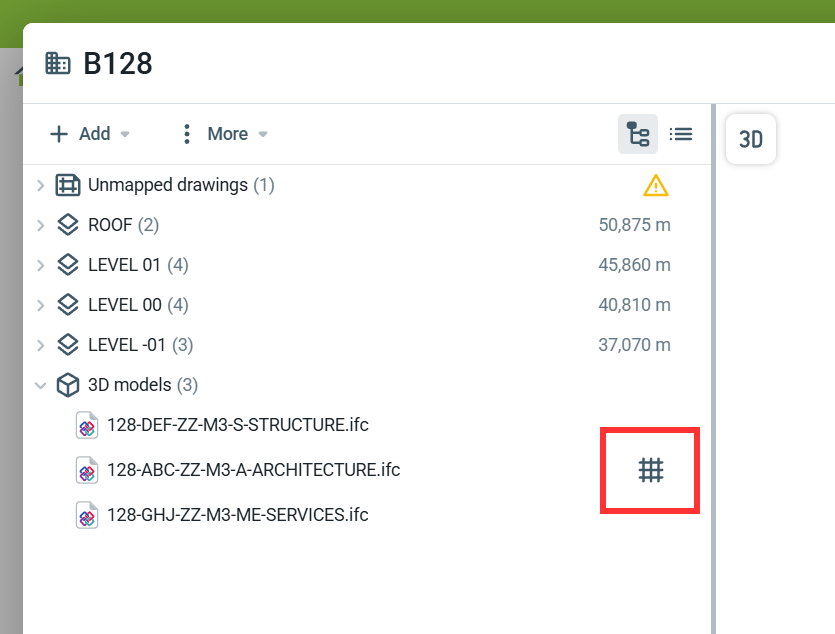

Pastato nustatymuose pasirinkite failą, kuriame yra tinkleliai, kuriuos norite rodyti.

Eiti į:

Nustatymai VietaPastatai

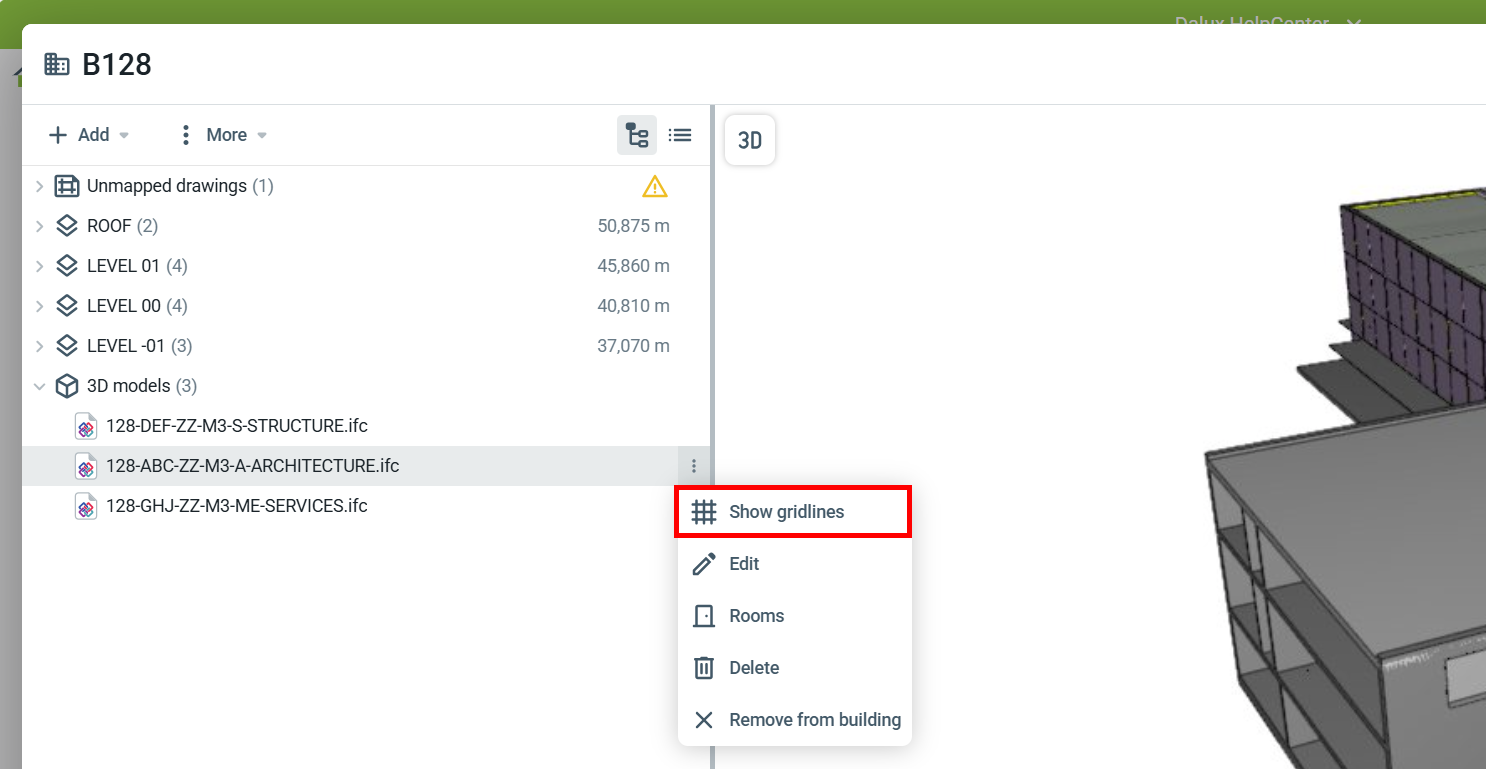

ir pasirinkite, kuris modelio failas turėtų būti naudojamas tinklelių rodymui, spustelėdami Rodyti tinklelį.

Jūsų pastatas bus apdorotas iš naujo, kad jie taptų matomi.

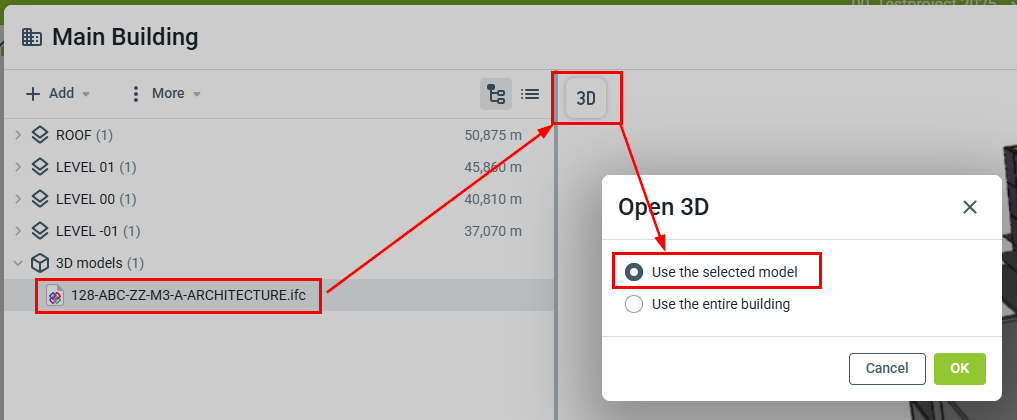

Patikrinti, ar modelis turi tinklelį:

Pasirinkite modelį'Naudoti pasirinktą modelį''Gerai'

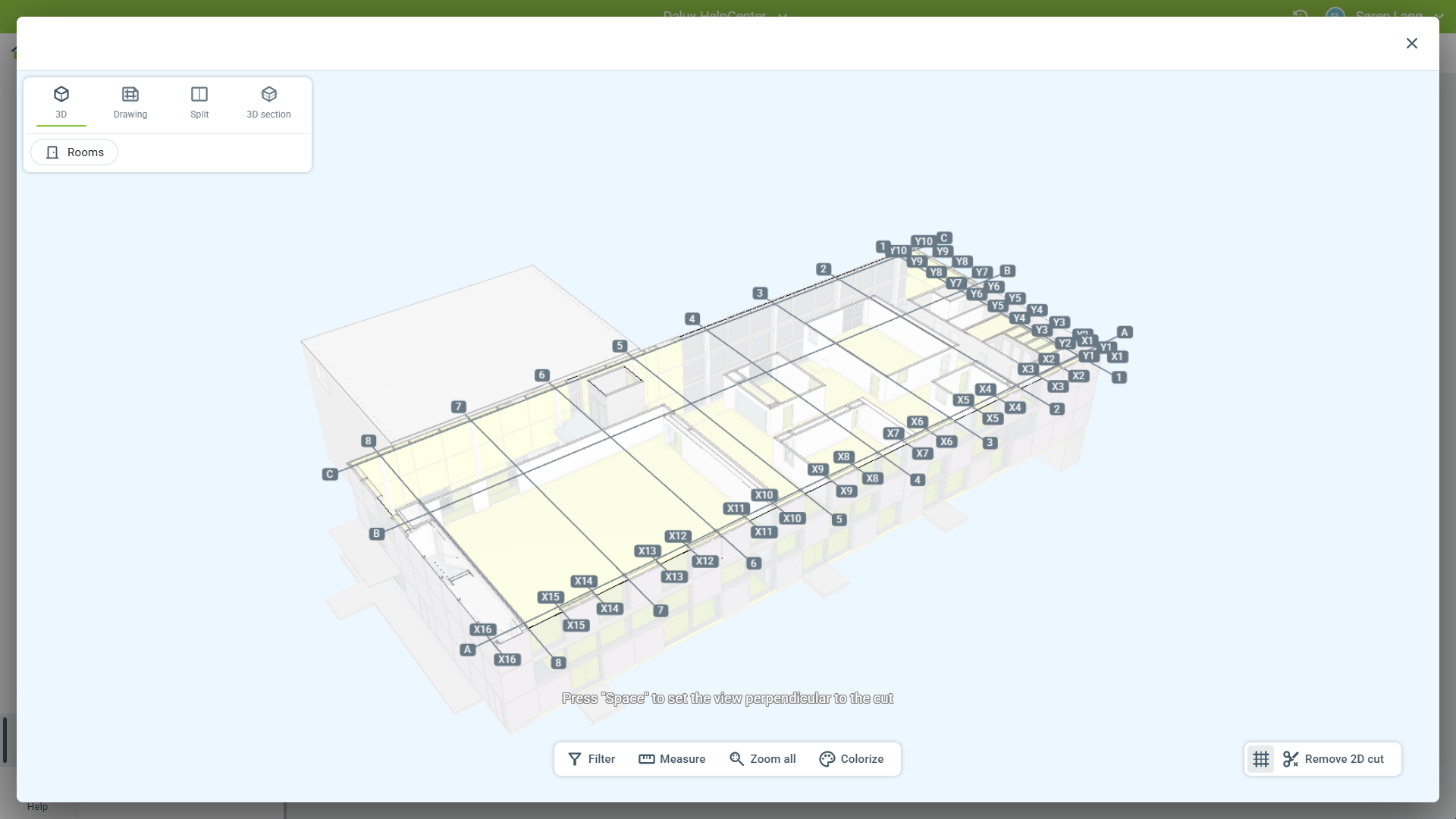

Jei modelyje yra tinklelių, jie rodomi atliekant 2D pjūvį.

Modelis, naudojamas tinklelių rodymui, pažymėtas jūsų vietų nustatymuose. Dabar jie gali būti rodomi 2D pjūviuose ir automatiniuose brėžiniuose.

Pridėti lygius pastatui

Kai IFC failas bus įkeltas, laikas pridėti lygius jūsų pastatui.

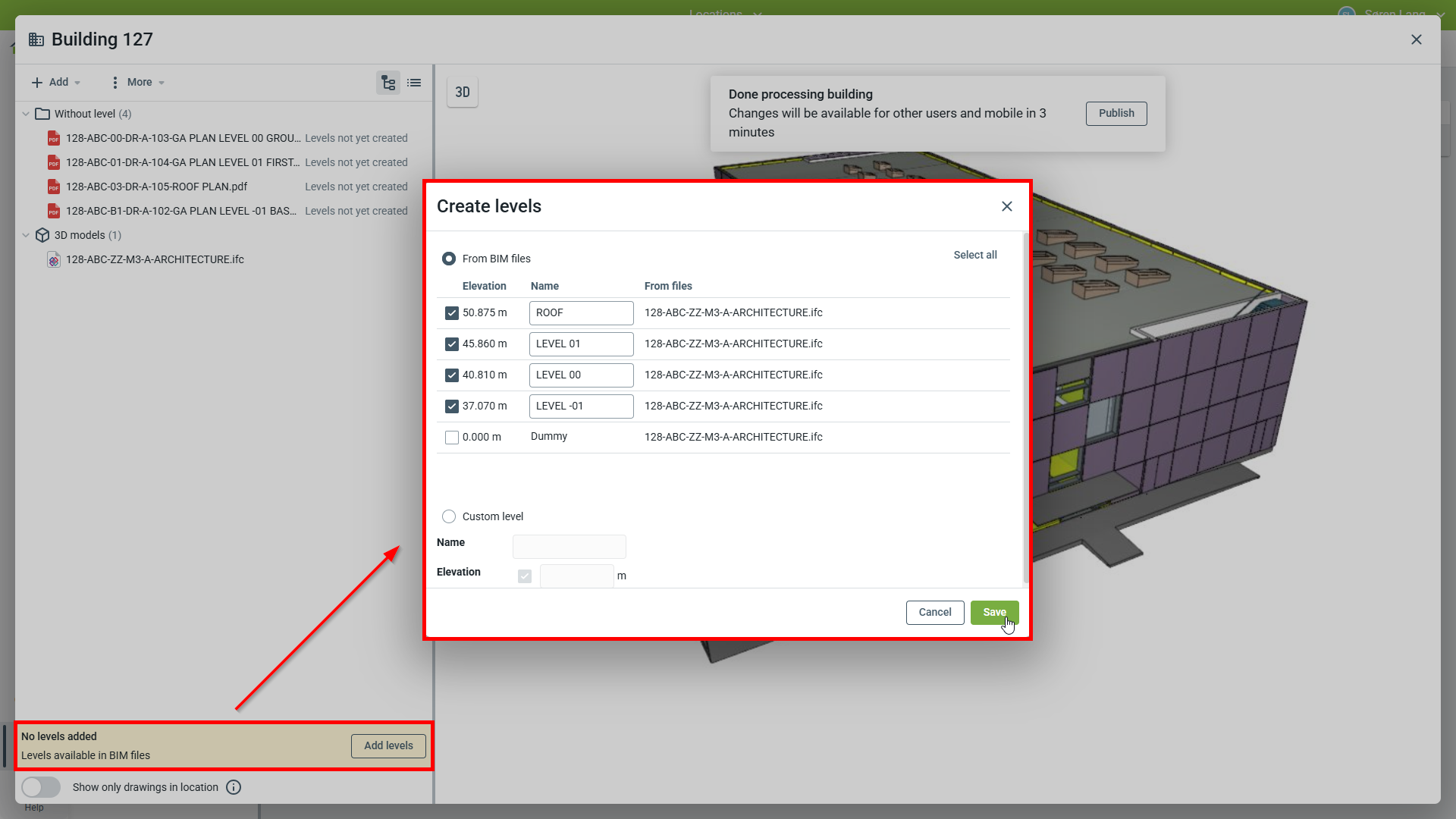

Arba spustelėkite Pridėti Lygį arba „Pridėti lygius“ geltoname skydelyje.

Pridėdami lygius, galite:

1. Pasirinkti pridėti lygius iš modelio, nes Dalux gali tiesiogiai skaityti lygius iš modelio arba
2. Pridėti savo apibrėžtus lygius

Rekomenduojama naudoti BIM modelių lygius. Darydami tai, negalite pakeisti lygio Dalux

Tada pridėti lygiai bus rodomi kairėje lango pusėje. Pagal numatytuosius nustatymus Dalux naudos automatinį pjūvio lygį iš BIM modelio.

Jei taip pat esate įkėlę brėžinius į pastatą, juos galima surišti su lygiais.

Priskirti ir susieti 2D brėžinius su lygiais

Su lygiais, pridėtais prie modelio, brėžiniai, įkelti į pastatą, dabar gali būti sujungti.

Jei dar neįkėlėte brėžinių į pastatą, tai galite padaryti iš:

Pridėti Iš jūsų kompiuterio/Iš „Box“.

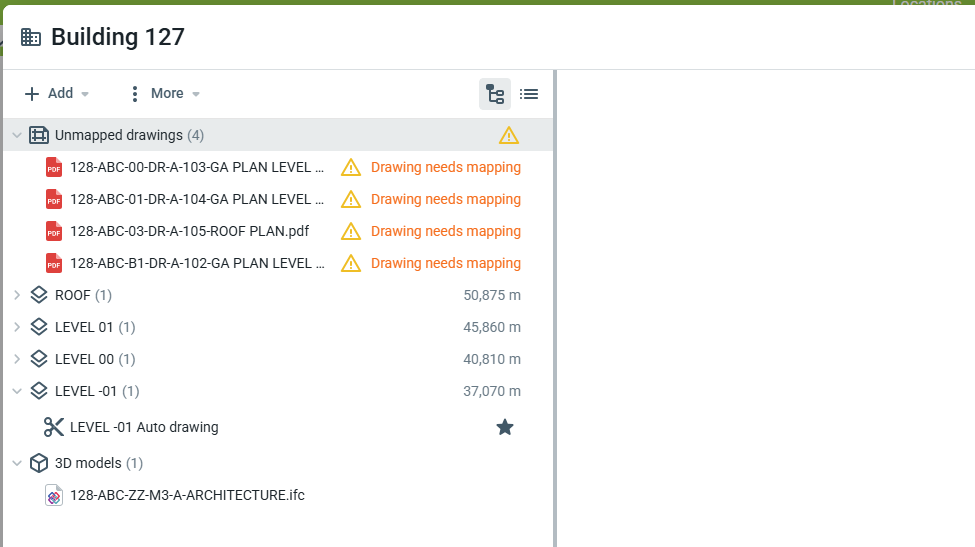

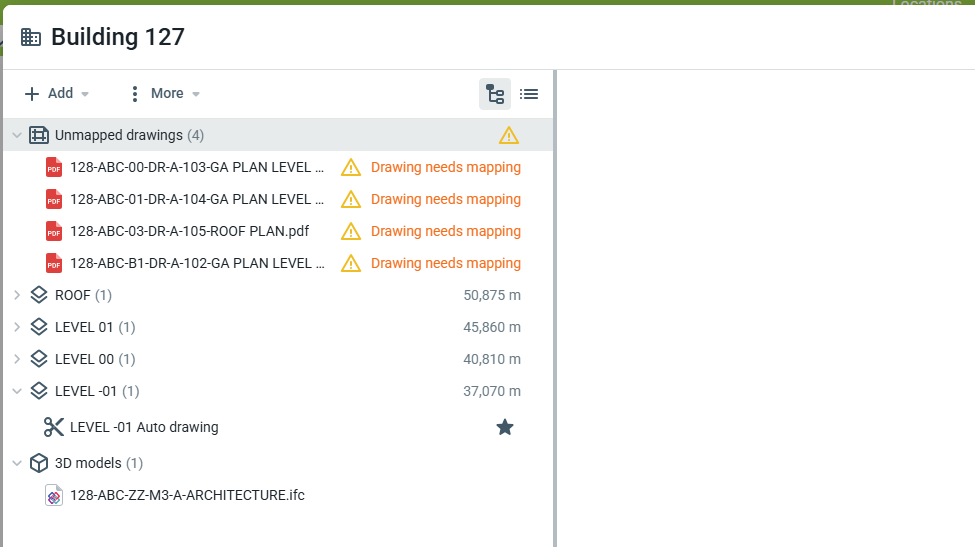

Jūsų 2D brėžinių failai dabar bus įkelti į Dalux, bet juos reikės susieti su lygiu, kad būtų galima tinkamai naudoti. Galite rasti nesusietus brėžinius jų pačių aplanke:

Priskirti brėžinius lygiams

Kai brėžiniai bus įkelti į Dalux, priskirkite brėžinius jų atitinkamiems lygiams, naudodami vieną iš šių būdų:

1. Vilkite ir numeskite brėžinius ant atitinkamų lygių

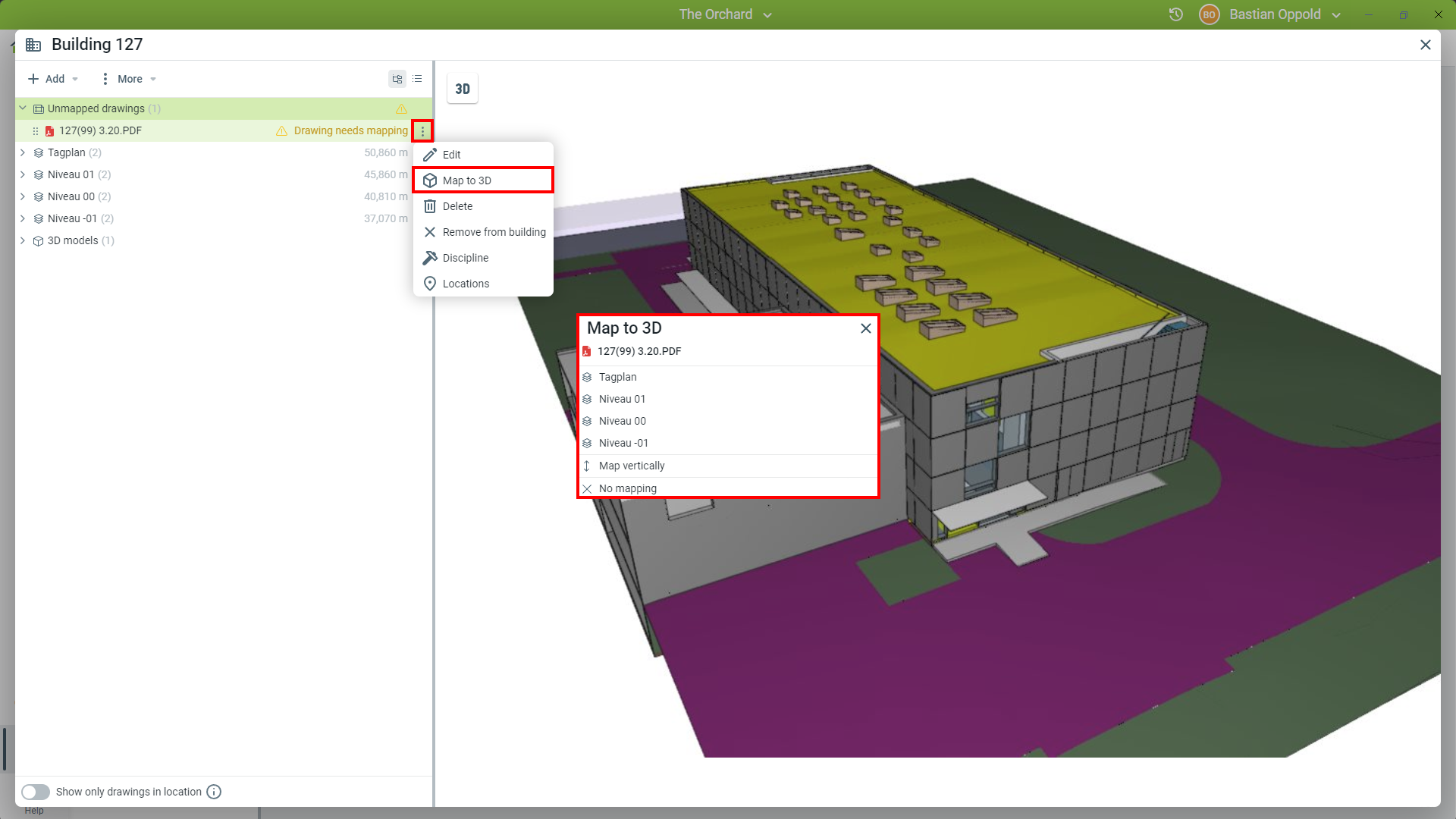

2. Spustelėkite dešinėje brėžinio pusėje Susieti su 3D

Tai atidarys naują langą, kuriame turėsite susieti brėžinį su lygiu.

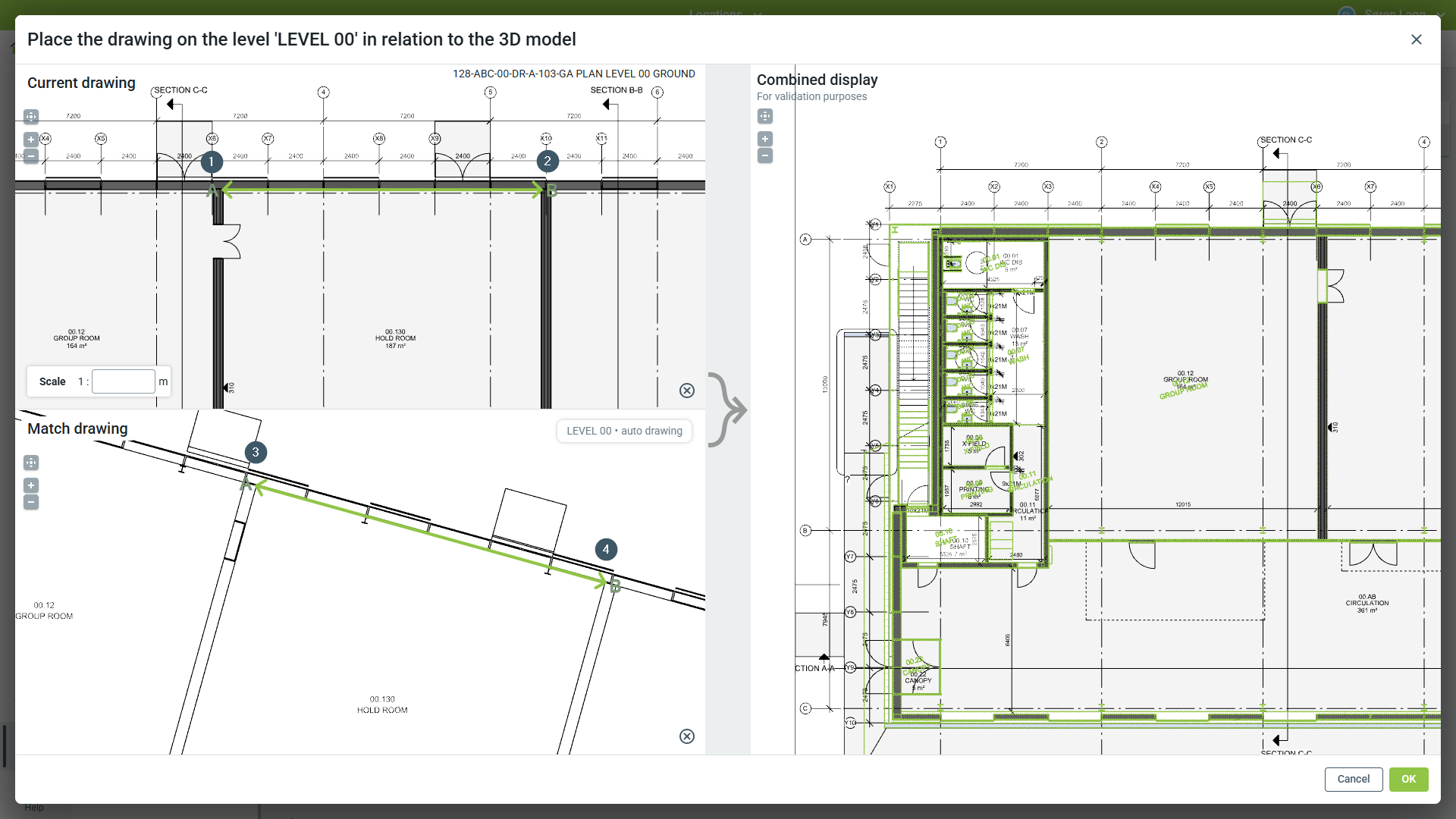

Norėdami susieti brėžinį, turite pasirinkti orientyrus A ir B ant brėžinio, o tada pasirinkti tuos pačius orientyrus A ir B ant lygio, kad jie sutaptų.

Sudalytas vaizdas dešinėje lango pusėje rodo, kaip tiksliai atitinka esami orientyrai.

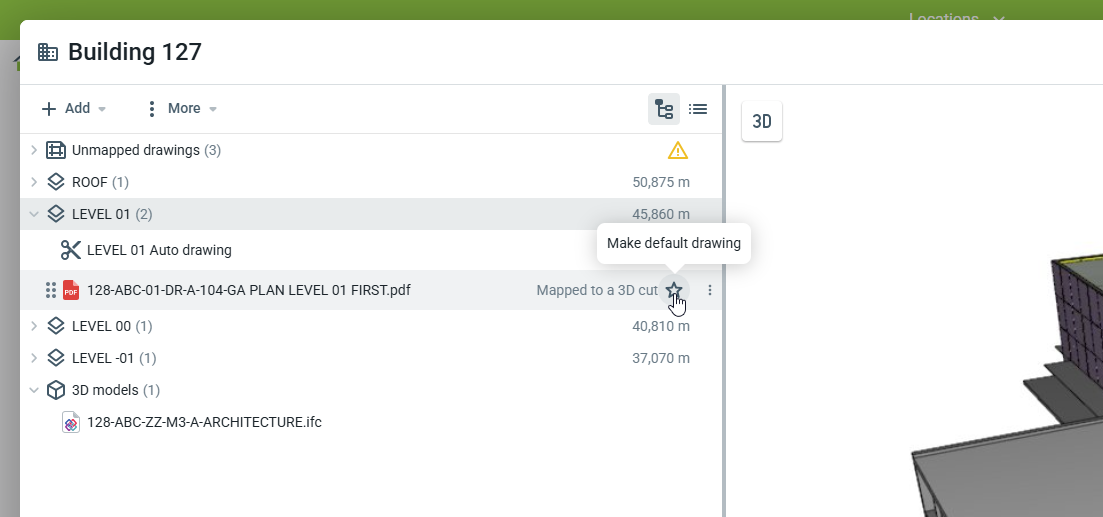

Galite padaryti savo naujai susietą brėžinį numatytuoju. Nustatant brėžinį kaip numatytąjį, jis bus pirmasis brėžinys rodomas tam tikram lygiui.

Priskirti brėžinius vertikaliai

Dalux leidžia taip pat pridėti pjūvių ar rodymų prie savo modelio. Panašiai kaip pridedant brėžinius prie lygio, pasirinkite brėžinį ir spustelėkite ant

dešinėje brėžinio pusėje  Susieti su 3D 'Susieti vertikaliai'

Vertikalus susiejimas susideda iš trijų veiksmų:

1. Padėkite brėžinį teisingoje padėtyje
2. Sujunkite brėžinį su modeliu ir nustatykite mastelį.
3. Reguliuokite, jei reikia

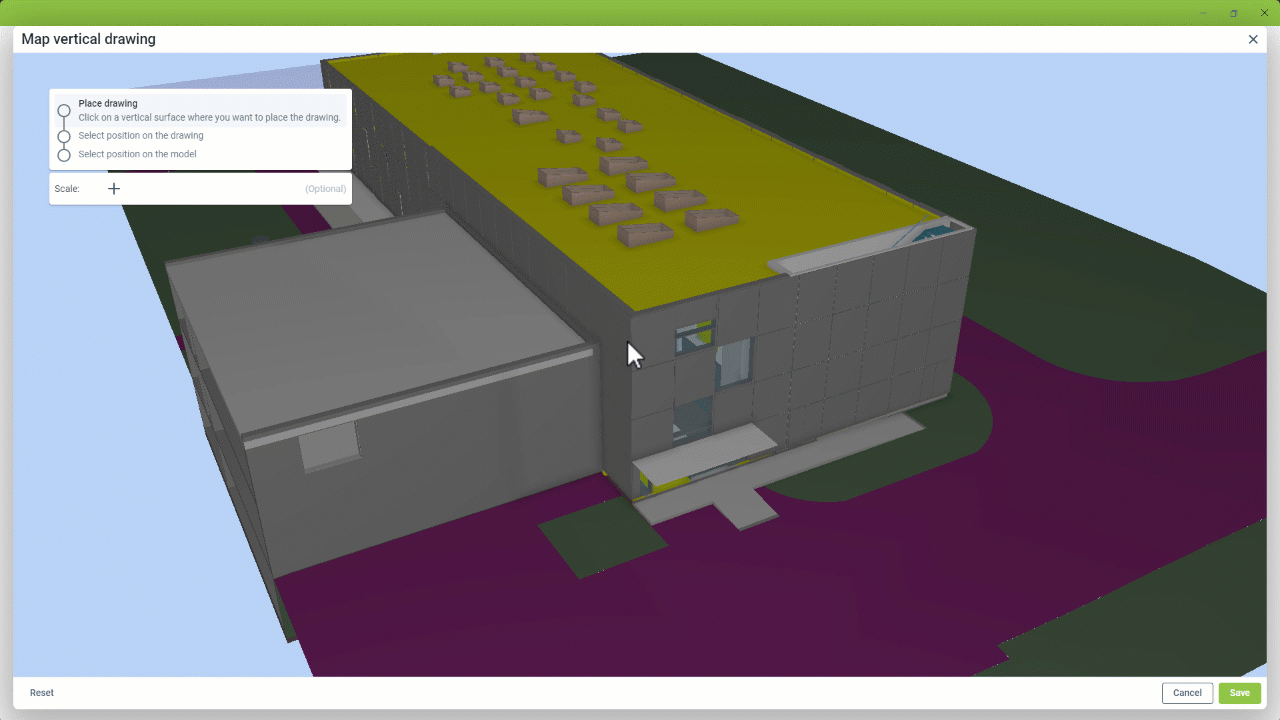

Pirmiausia pasirinkite vertikalų paviršių, kurio orientaciją norite nustatyti brėžiniui. Pasirinkite Padėkite brėžinį, kai būsite patenkinti.

Sujunkite brėžinį su modeliu pasirinkdami

• 2 nuorodos taškai brėžinyje, tada 2 nuorodos taškai modelyje, arba
• pasirinkdami po 1 nuorodos tašką, jei pridėjote mastelio faktorių.

Norint reguliuoti brėžinio padėtį, naudokite , kad jį perkeltumėte, išlaikant orientaciją ir mastelį. Tai gali padėti nustatyti vertikalią brėžinio padėtį toje vietoje, kurioje jis buvo sukurtas.
