Šiame straipsnyje aprašoma, kaip sugrupuoti modelio įteisinimo neatitikimus ir valymus į vieną komentarą ir išsiųsti juos už Design atnaujinimą atsakingai projektavimo komandai.
Apie aptiktus neatitikimus ir pažeidimus galite siųsti atskirus BCF kiekvienam BIM elementui arba sugrupuoti kelias problemas į vieną grupės komentarą. Grupės komentarai seka, ar atskiri konfliktai išspręsti, ir automatiškai uždaromi, kai visi jie pašalinami.
Pastaba
Naudokite grupės komentarus, kad kartu išsiųstumėte kelis susijusius neatitikimus, pavyzdžiui, mechanikos, elektros ir santechnikos (MEP) neatitikimus su sienomis architektui arba savo disciplinos neatitikimus kolegai specialistui.
Kaip nustatyti grupės komentarus
Grupės komentarai pasiekiami tik pastatams, kuriuose nustatyta automatizacija.
Aktyvuokite ir nustatykite automatizaciją pasirinkę Nustatymai
Box
Design: „Automation“.
Norėdami sugrupuoti vartotojo grupės konfliktus, priskirkite vartotojo grupę disciplinai, nustatytai modelio įteisinime:
Nustatydami naujas disciplinas, eikite į Design
Modelio įteisinimas
Pridėti
Disciplina ir nustatykite matomumą vartotojo grupei, kuriai norite ją priskirti.

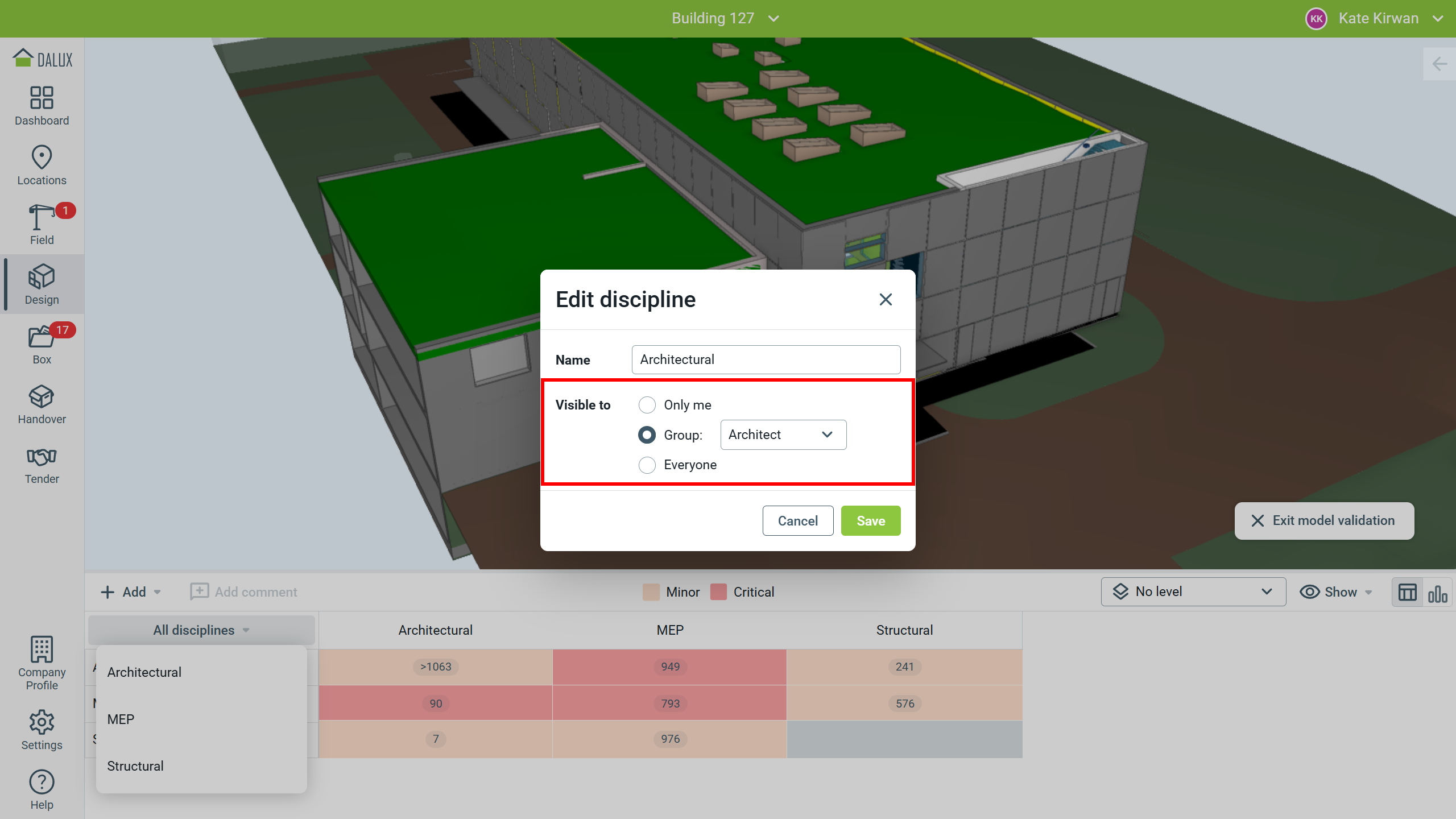

Redaguodami esamą discipliną, eikite į Design
Modelio įteisinimas
'Visos disciplinos'
Užveskite žymeklį ant disciplinos
Nustatykite matomumą vartotojo grupei, kuriai norite ją priskirti.
Vartotojo teisės
Norėdami priskirti discipliną vartotojo grupei, turite būti projekto administratorius, projekto planavimo vadovas arba atitinkamos vartotojo grupės administratorius.
Kaip naudoti grupės komentarus
Baigus šį nustatymą, grupės komentarą gali sukurti kiekvienas, kuriam disciplina yra matoma.
Pastaba
Grupės komentarus galite siųsti tik vartotojams iš su disciplina susietos vartotojo grupės. Pavyzdžiui, jei „Architecture“ priskirta vartotojo grupei „Architect“, tos disciplinos grupės komentarai gali būti siunčiami tik grupės „Architect“ vartotojams.
Kaip sukurti naujus grupės komentarus

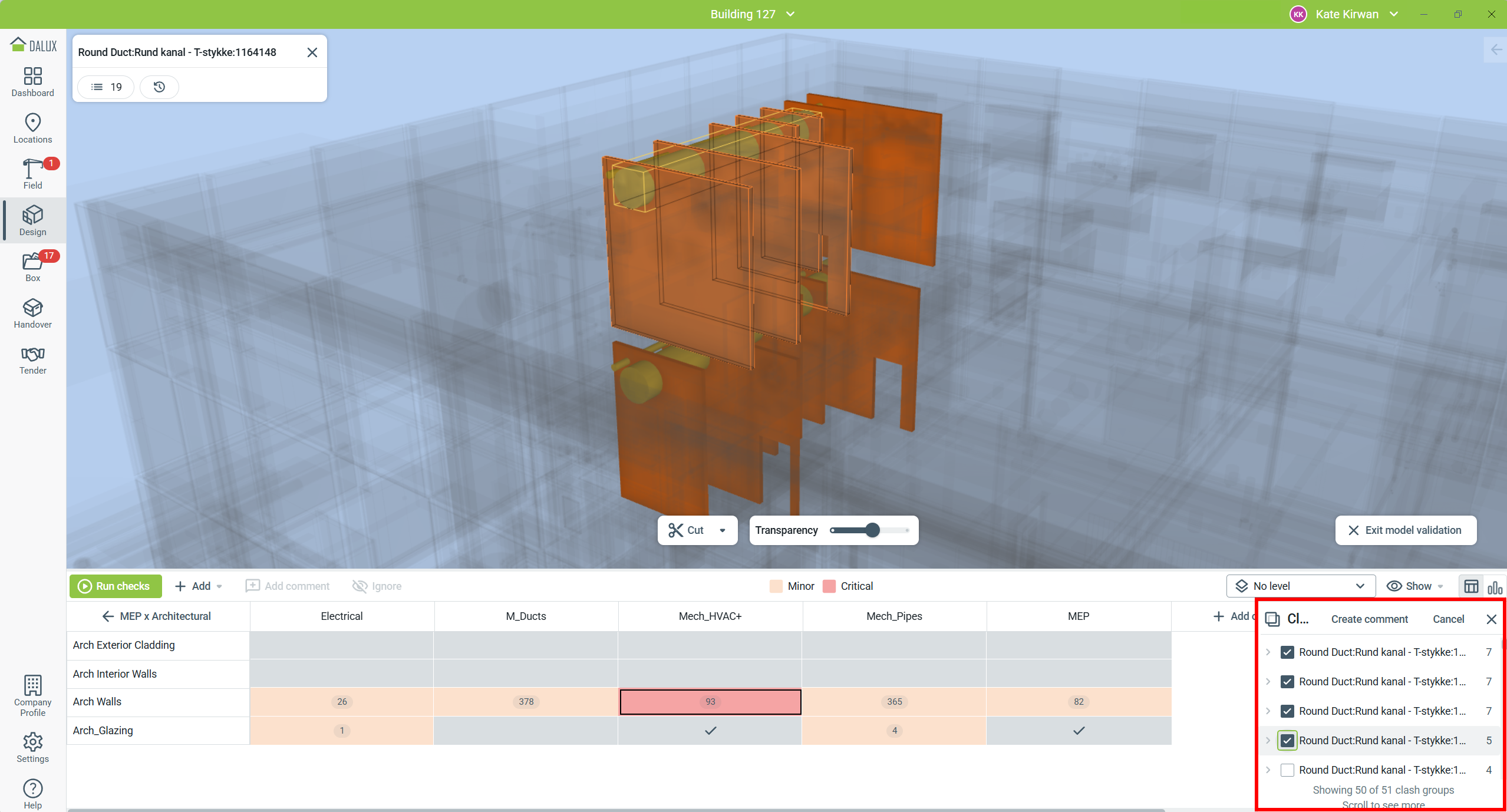

Sukurkite naują grupės komentarą atidarydami konfliktuojančių objektų grupes, kad atskiri objektai būtų pateikti sąrašu dešinėje. Spustelėkite Sukurti grupės komentarą.
Tada pažymėkite visus objektus, kurių konfliktus norite įtraukti į grupės komentarą, pažymėdami jų žymimuosius langelius.
Pasirinkę visus susijusius neatitikimus ir valymus, patvirtinkite spustelėdami „Sukurti komentarą“. Užpildykite komentarą kaip įprasta ir išsiųskite jį tinkamai atsakingai šaliai.
Gavėjai gauna šiuos konfliktus kaip vieną komentarą, kurį gali peržiūrėti Dalux arba atidaryti Revit, kad problemas išspręstų tiesiogiai projektavimo programinėje įrangoje.
Kaip sekti grupės komentarus

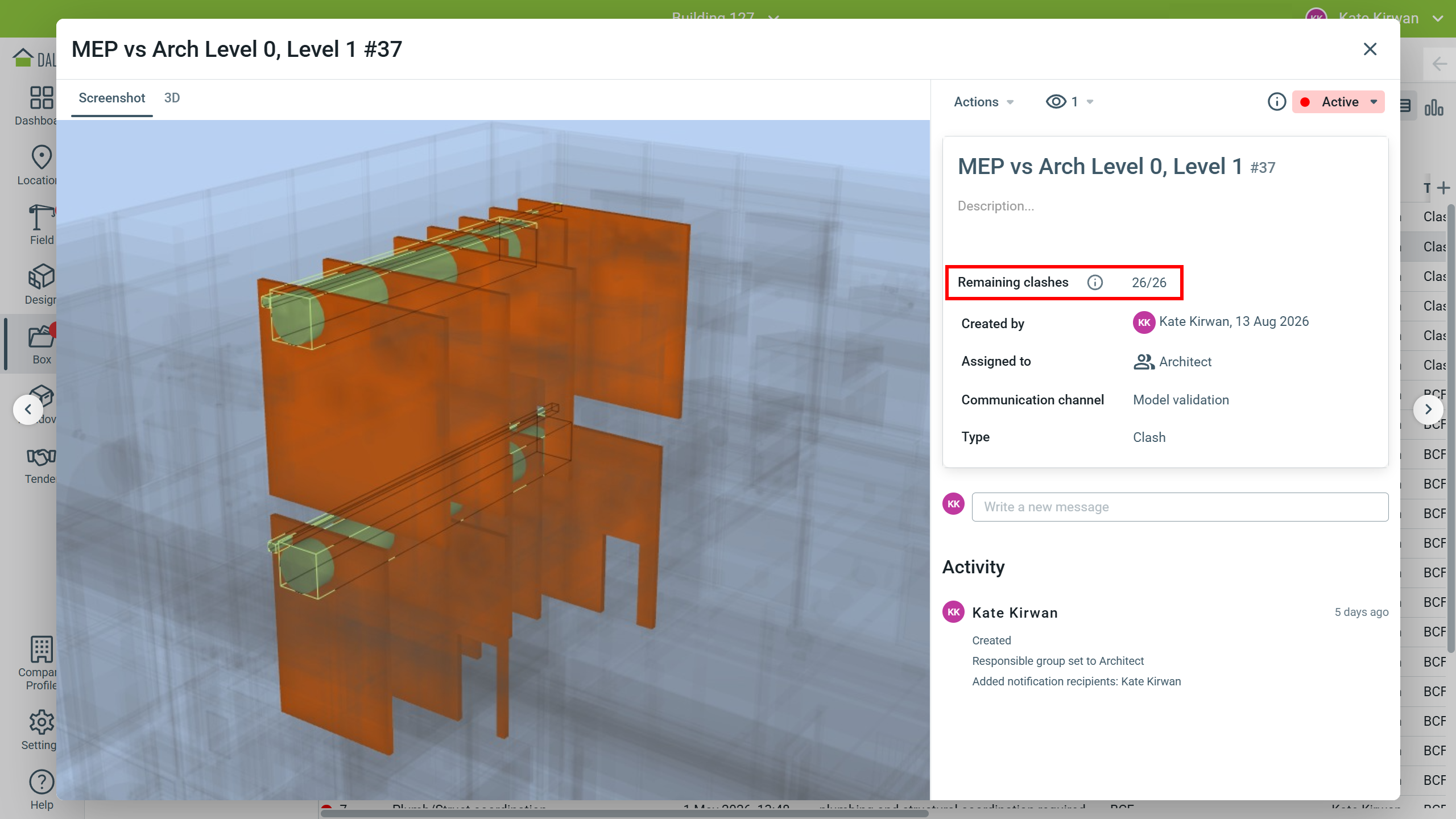

Atnaujinant projektus ir sprendžiant problemas, komentaras rodo, kiek konfliktų dar liko atvirų. Kai visi likę konfliktai išsprendžiami, komentaras automatiškai uždaromas. Jei reikia, komentarus taip pat galite uždaryti rankiniu būdu.
Pastaba
Negalite iš naujo atidaryti rankiniu būdu arba automatiškai uždarytų grupės komentarų, net jei ne visi likę konfliktai buvo išspręsti. Jei pastebėjote neišspręstų problemų, sukurkite naują komentarą.
