Brėžinio žymėjimai tarp suplanuotų laidų

Įvadas

Nedidelis pakeitimas, pavyzdžiui, medžiagos pakeitimas ar matmens atnaujinimas, dažnai atsiranda tarp jūsų projekto suplanuotų brėžinio laidų, o statybos darbai ne visada gali laukti kitos visos laidos. Kaip Design vadovas, galite naudoti „Stamps“ sistemoje „Dalux Box“ ir paskelbdami kitą versiją pridėti šiuos pakeitimus kaip žymėjimą, kad statybvietės komandos gautų pakeitimą nelaukdamos kitos suplanuotos visos laidos.

Iššūkis

Oficialūs pataisytų brėžinių rinkiniai išleidžiami pagal nustatytą tvarkaraštį, kad visi verslai būtų koordinuojami. Tarp šių laidų vis tiek atsiranda mažesnių pakeitimų, pavyzdžiui, medžiagos pakeitimas ar matmens atnaujinimas. Tai gali būti pakankamai nedidelis pakeitimas, kad pilna laida nebūtų verta pastangų, tačiau statybvietė vis tiek turi apie jį žinoti.

Tradiciškai tai atliekama vietoje popieriuje pažymint žymėjimus arba pridedant žymėjimą tiesiogiai modeliavimo programinėje įrangoje. Nei vienas iš jų nepasiekia statybvietėje dirbančių žmonių iki kitos suplanuotos laidos. Nuskenuota popierinė versija praranda originalaus brėžinio ryškumą ir ją lengva pamesti.

Neturėdami dokumentuotos pakeitimo versijos, statybos darbuotojai rizikuoja statyti pagal pasenusį brėžinį arba pagal pakeitimą, dėl kurio buvo susitarta, bet kuris jų taip ir nepasiekė.

Kaip Dalux išsprendžia šią problemą

Kai dėl pakeitimo susitariama ir komentaras uždaromas kaip baigtas, naudodami žymes kartu su paskelbimu galite jį tiesiogiai pridėti prie brėžinio kaip žymėjimą. Žymė taip pat prideda QR kodą, todėl bet kuris statybvietėje esantis asmuo gali patvirtinti, kad turi dabartinę versiją.

Tai padeda užpildyti tarpą tarp suplanuotų laidų, nes paskelbtas brėžinys išlieka tikslus ir nereikia atlikti pilnos laidos dėl kiekvieno nedidelio pakeitimo.

Rezultatas

Naudodami žymes Dalux gaunate:

• Perduokite pakeitimą su kita versija: pakeitimus galima pridėti prie brėžinio kito paskelbimo metu, o ne palikti iki kitos suplanuotos laidos
• Nedideliam pakeitimui nereikia pilnos laidos: medžiagos pakeitimas ar matmens atnaujinimas tampa žymėjimu, o ne nauju brėžinių rinkiniu
• Statybos darbuotojai gali tęsti darbą: niekam nereikia laukti suplanuotos laidos, kad sužinotų apie pakeitimą, dėl kurio jau susitarta

Paverskite suderintą pakeitimą žymėjimu be pilnos laidos

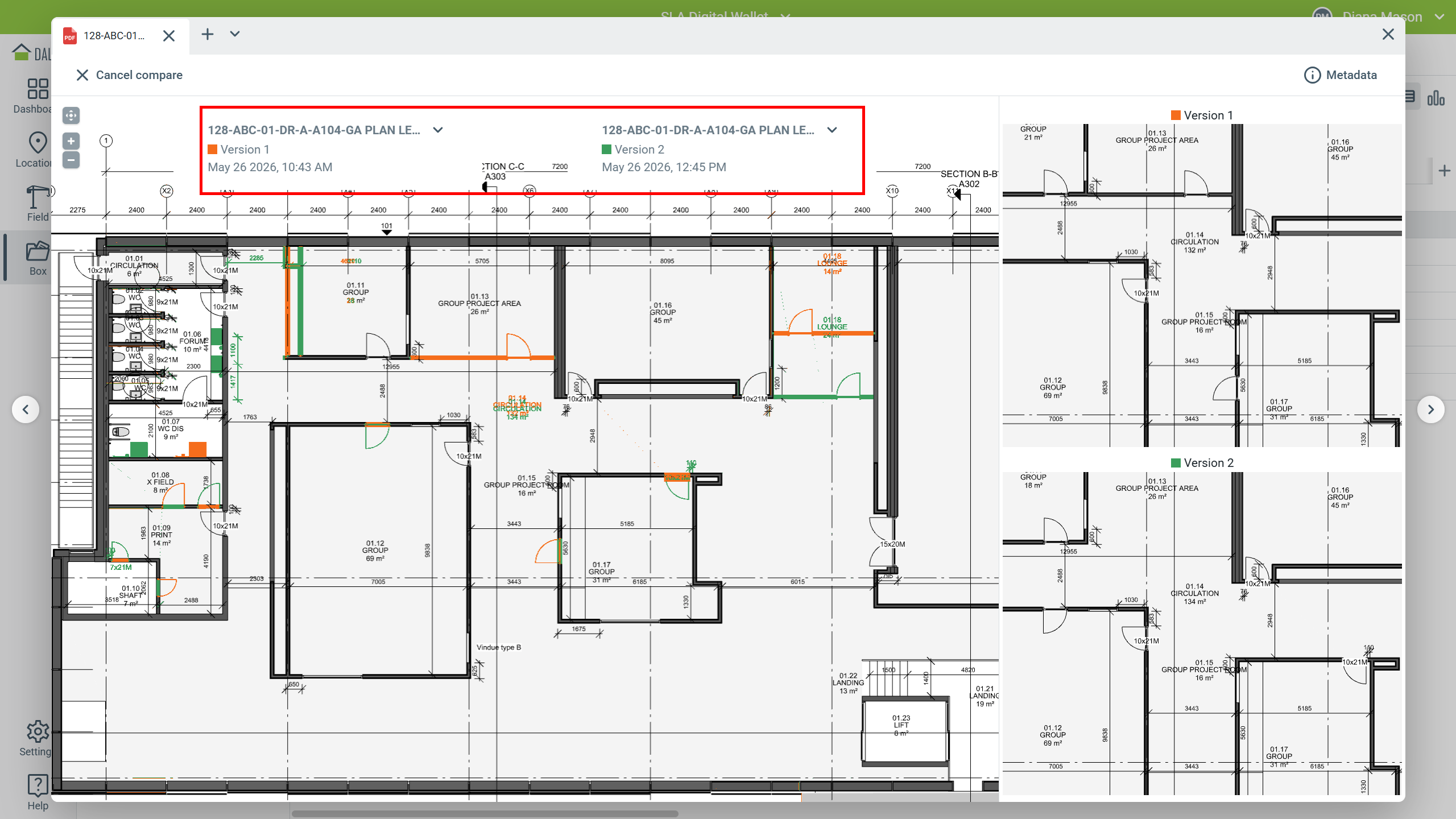

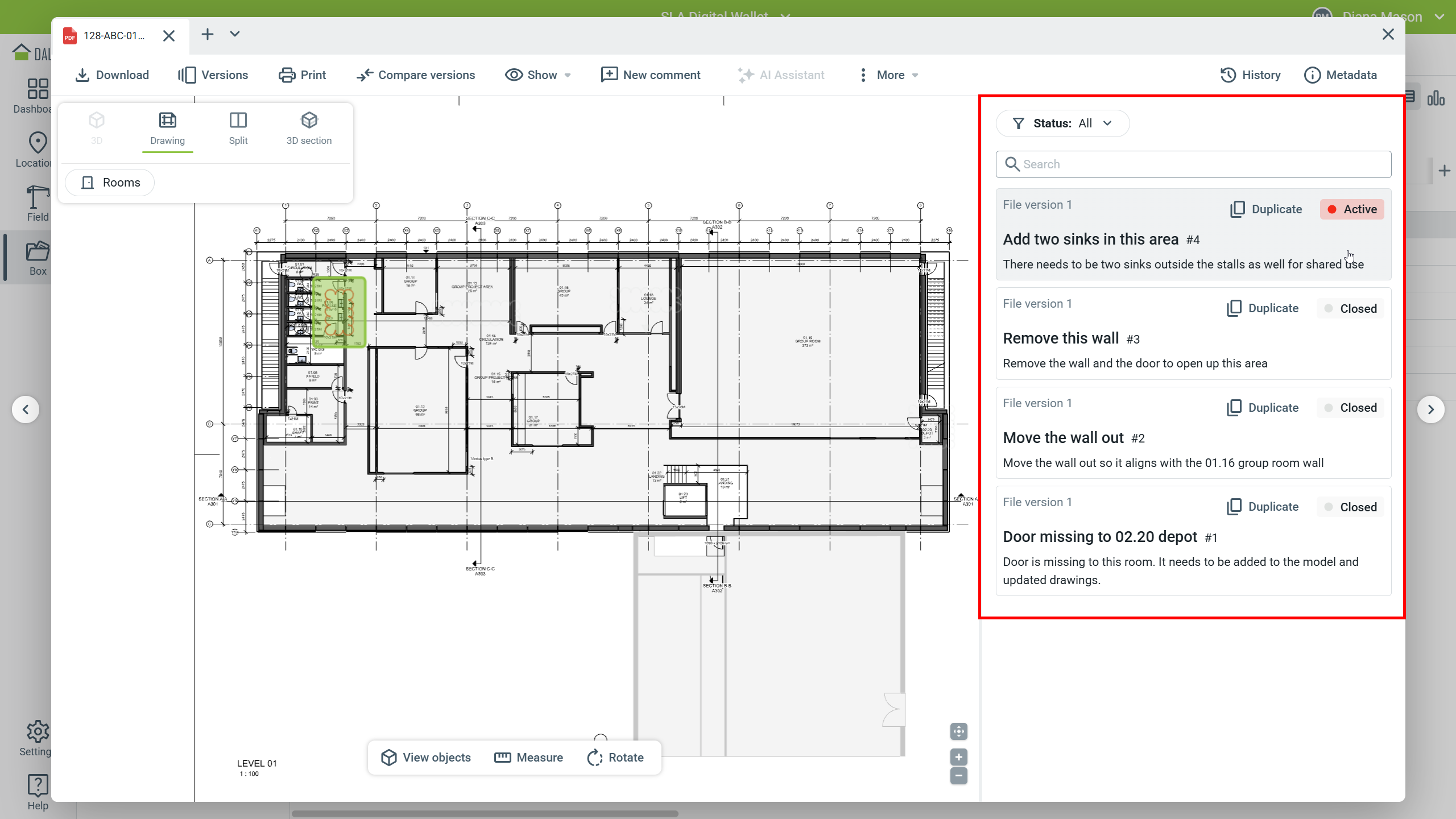

Dėl tokio pakeitimo kaip medžiagos pakeitimas ar matmens atnaujinimas paprastai aptariama ir susitariama kaip dėl komentaro Dalux. Dažnai tarp daugiau nei vienos disciplinos, dar prieš pakeitimui pasiekiant patį brėžinį. Galite matyti visą komentarų istoriją ir palyginti dabartinę versiją su ankstesne, todėl prieš imdamiesi veiksmų turite išsamų vaizdą.

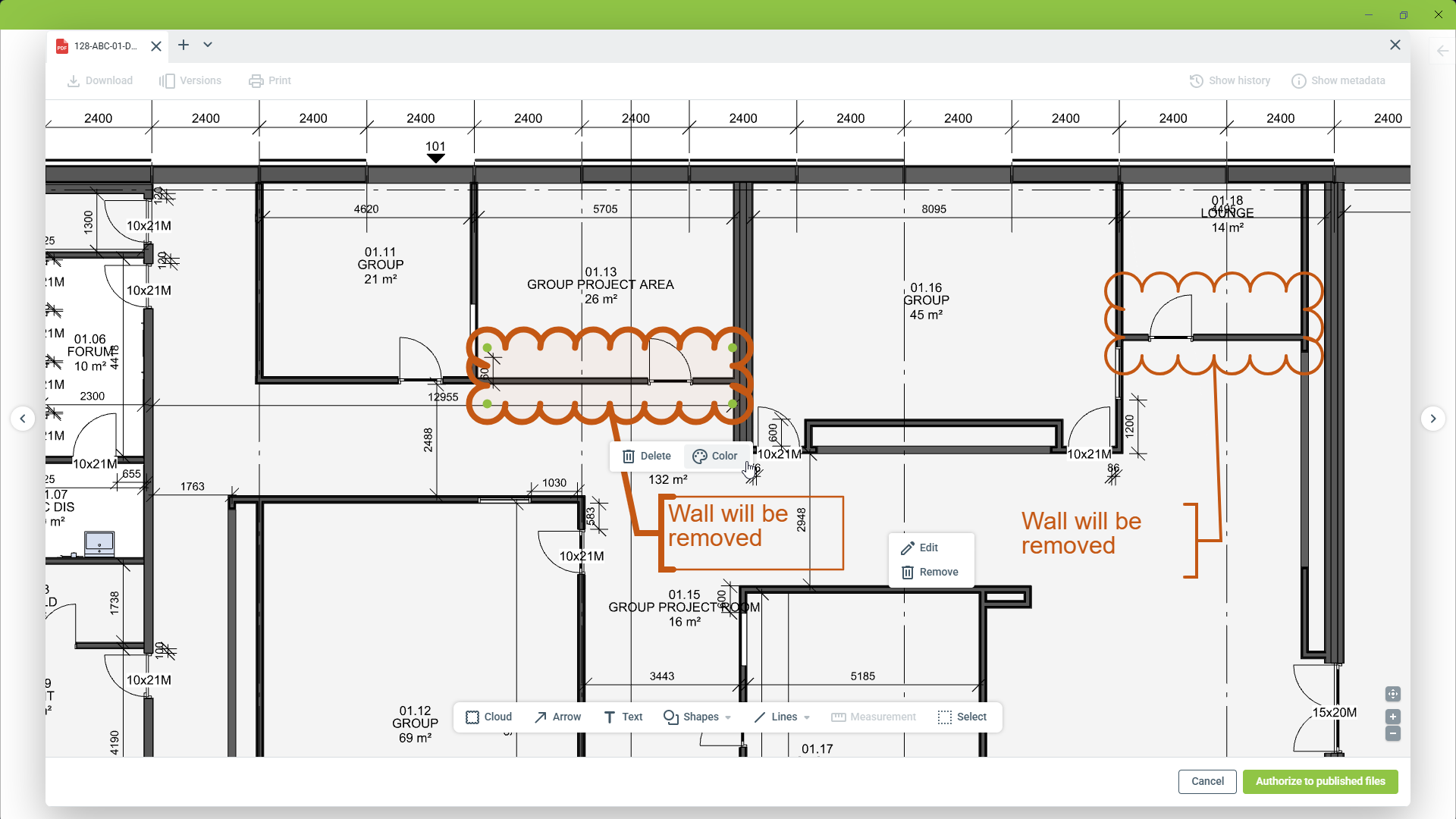

Kai būsite pasiruošę paskelbti brėžinį, lengva pridėti žymėjimų. Šiuos žymėjimus galite sukurti nuo nulio arba daryti ankstesnių žymių ar komentarų žymėjimų brėžinyje kopijas. Komentaras lieka toks pats, tačiau brėžinys atnaujinamas.

Paskelbus, žymėjimas ir žymė įterpiami tiesiogiai į brėžinį. Jų negalima redaguoti ar panaikinti, kol nepaskelbiama nauja versija.

Nuo pastabos popieriuje iki dokumentuoto brėžinio

Žymės pakeičia popieriuje ar modeliavimo programinėje įrangoje atliktus žymėjimus žymėjimu, tiesiogiai įterptu į paskelbtą brėžinį. Brėžinys išlieka tinkamas matuoti, įskaitomas ir susietas su komentarais, kuriuose pateikta dokumentuota išvada.

Kadangi kiekvienas žymėjimas susiejamas su suderintu ir baigtu komentaru, tarpinis pakeitimas ir galutinė laida išlieka nuoseklūs, todėl išvengiama pasikartojančių to paties sprendimo įrašų.

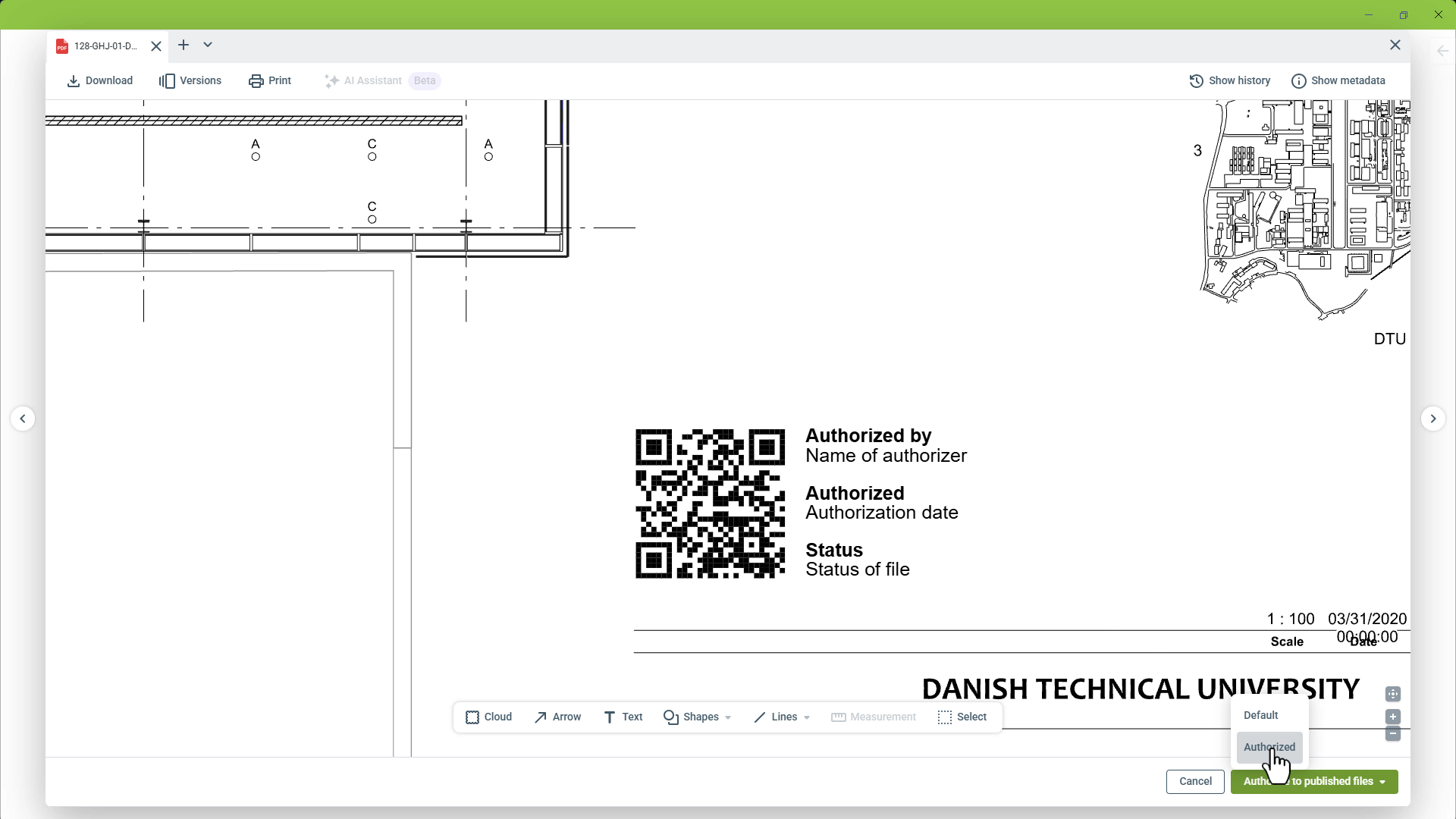

Statybvietėje dirbančios komandos, nuskenavusios QR kodą, gali patvirtinti, kad turi naujausią versiją, todėl joms nereikia laukti kito suplanuoto brėžinių komplekto.
