Įrangos bandymai paleidimui

Įvadas

Kaip kokybės vadovas , prižiūrintis paleidimą, esate atsakingas už tai, kad mechaninės instaliacijos prieš projekto Handover išlaikytų visus reikiamus bandymus. Tačiau vien el. laiškais ir popieriniais protokolais sunku valdyti bandymų koordinavimą tarp rangovų, inžinierių ir trečiųjų šalių ekspertų. Naudodami „Dalux“ galite planuoti, sekti ir vykdyti tolesnius veiksmus, susijusius su įrangos bandymais, tiesiogiai susietais su kiekvienu BIM objektu. Taip užtikrinama, kad niekas nebūtų prarasta ir kiekvienas rezultatas būtų dokumentuotas su išsamiu audito pėdsaku.

Iššūkis

Prieš projekto Handover mechaninėms instaliacijoms atliekami etapiniai bandymai, siekiant patvirtinti, kad jos atitinka sutarties, draudimo ir garantijos reikalavimus, standartus bei vietinius statybos kodeksus. Šiuos bandymus atlieka rangovai, inžinieriai ir trečiųjų šalių ekspertai. Reguliuojamoms sistemoms, pavyzdžiui, priešgaisrinei signalizacijai ar purkštuvams, dažnai reikia, kad dalyvautų jurisdikciją turinti institucija, draudikas arba nepriklausoma paleidimo institucija ir patvirtintų bandymų rezultatus.

Neturint bendros sistemos, kokybės vadovui sunku prižiūrėti paleidimą, koordinuoti bandymus ir sekti, kas dar neįvykdyta. Nuo pačios įrangos atskirti popieriniai bandymų protokolai apsunkina dokumentacijos paiešką vėliau. Nepavykę bandymai turi būti išspręsti prieš atliekant pakartotinį bandymą, o šio proceso valdymas šimtams ar tūkstančiams elementų vien el. paštu ir telefonu yra beveik neįmanomas.

Kaip „Dalux“ tai išsprendžia

„Dalux“ galite nustatyti kiekvieno įrangos elemento patikras ir tiesiogiai su juo susieti visus bandymus bei jų protokolus. Tai atliekama laikantis pripažintų paleidimo metodikų, pavyzdžiui, ASHRAE gairių 0/1 arba CIBSE paleidimo kodekso. Kiekvieną protokolą galima standartizuoti konkrečiam bandymo tipui ir pakartotinai naudoti įvairiuose projektuose, kad visame projektų portfelyje bandymai ir dokumentacija būtų nuoseklūs.

Jei bandymas nepavyksta arba aptinkama problema, atsakingam rangovui tiesiogiai sukuriama užduotis ir jis iš karto informuojamas. Kai atliekant bandymą reikia trečiosios šalies liudijimo arba patvirtinimo, jos parašą galite pridėti kaip bandymo protokolo reikalavimą, kad jos patvirtinimas būtų užfiksuotas kartu su bandymo rezultatu. Kai problema išsprendžiama, jums pranešama, todėl galite suplanuoti pakartotinį bandymą.

Turėdami aiškią kiekvieno patikrinimo plano arba matricinės planų apžvalgą, visada žinote įrangos bandymų būseną ir eigą visame statybos projekte.

Rezultatas

Naudodami „Dalux“ gaunate:

• Organizuotą įrangos bandymą: įrangos bandymai planuojami ir struktūruojami pagal kiekvieną elementą, remiantis pripažinta paleidimo praktika.
• Visus audito pėdsakus: kiekvienas bandymas, įskaitant trečiosios šalies liudijimą ir patvirtinimą, kai to reikia, yra dokumentuojamas ir atsekamas.
• Atsekamas neįvykdytas užduotis: nepavykus atliekamam bandymui sukuriamos aiškiai priskirtos užduotys, kad pataisymai vyktų sklandžiai.

Nustatykite įrangos bandymus savo projekte

„Dalux“ patikrinimo planai idealiai tinka įrangos bandymams visame projekte nustatyti. Į kiekvieną patikrinimo planą turėtų būti įtraukti visi vieno paleidimo paketo įrangos bandymai, pavyzdžiui, priešgaisrinės signalizacijos, purkštuvų sistemų, vėdinimo ar elektros tiekimo. Paprastai nustatote, kas vadovaus ir vykdys kiekvieno paketo paleidimą ir kas dalyvaus liudijant arba patvirtins konkrečius bandymus. Tai gali būti jurisdikciją turinti institucija arba nepriklausoma paleidimo institucija.

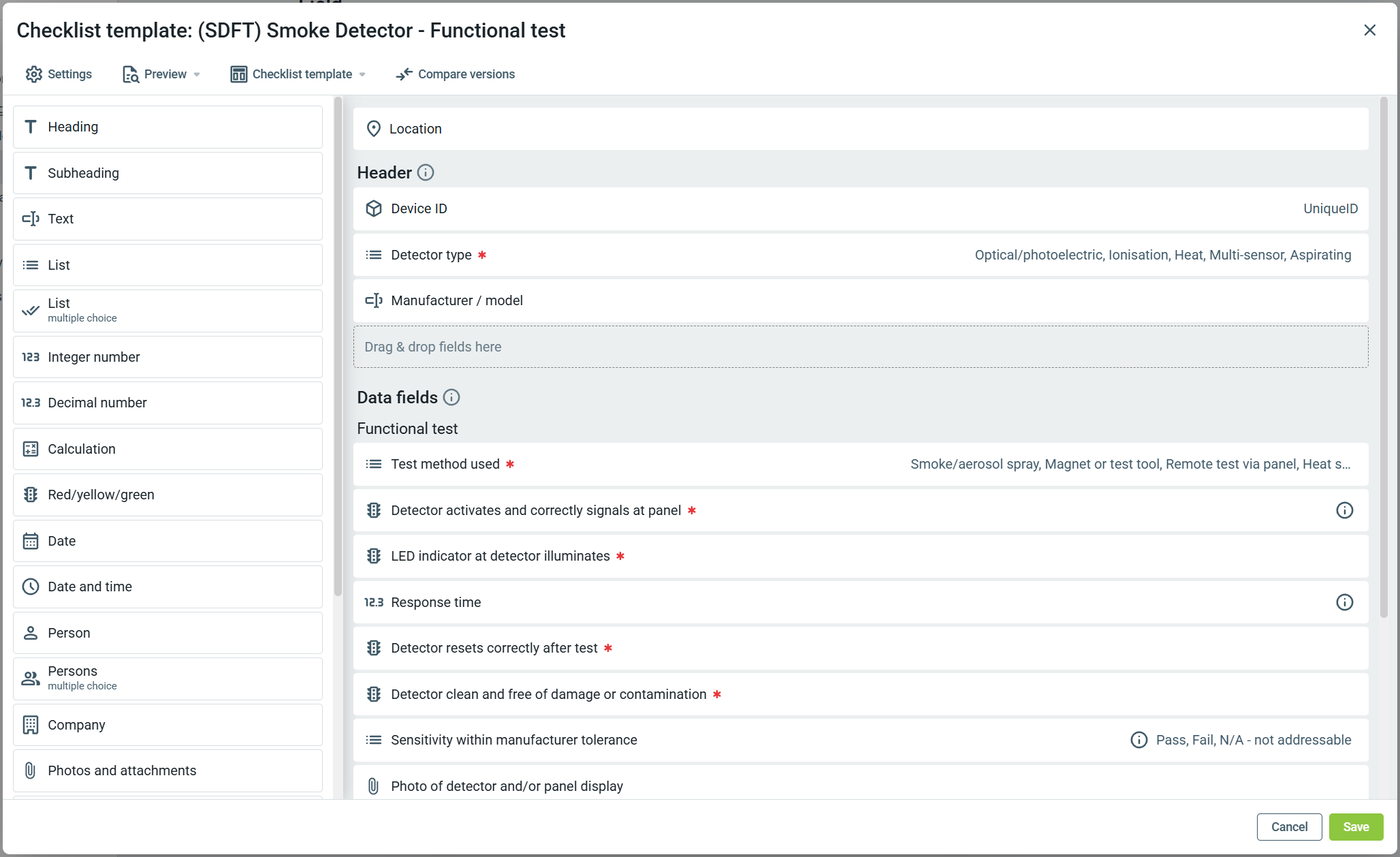

Kiekvienam bandymo protokolo tipui galite nustatyti patikros lapų šablonus, kad bandymai ir jų dokumentacija išliktų nuoseklūs. Bendrinkite šiuos patikros lapus su kitais „Dalux“ projektais, kad visame projektų portfelyje nustatytumėte nuoseklius procesus.

Kiekvienam įrangos tipui sukuriate 3D objektų grupę. 3D objektų grupės sudaromos pagal BIM parametrus ir leidžia vienu metu suplanuoti visų atitinkančių objektų bandymus.

Galite sukurti naują zonos lygmenį ir suskirstyti statybos projektą į atskiras zonas. Zonos leidžia valdyti bandymų koordinavimą ir yra būtinos patikrinimo planams.

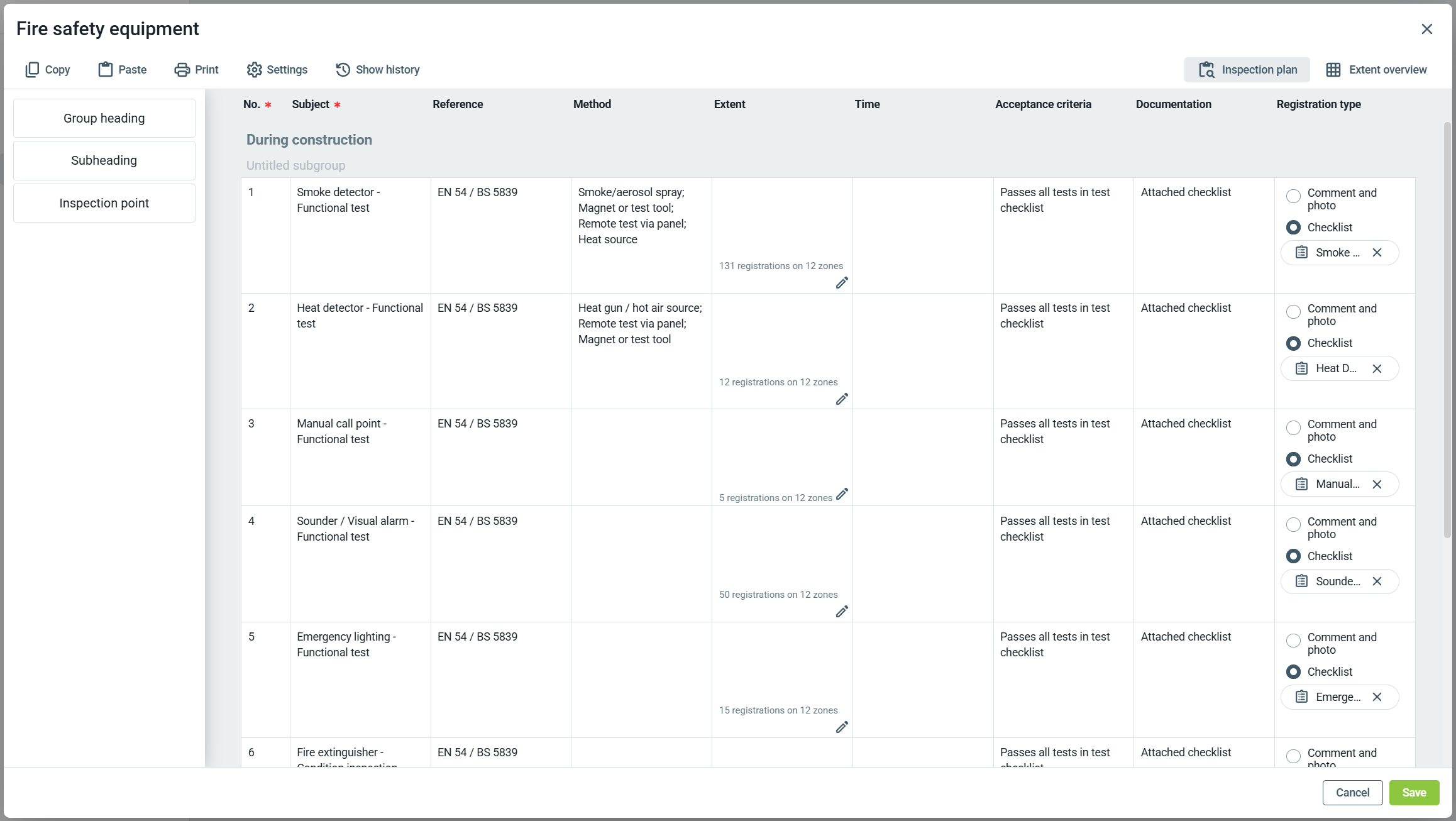

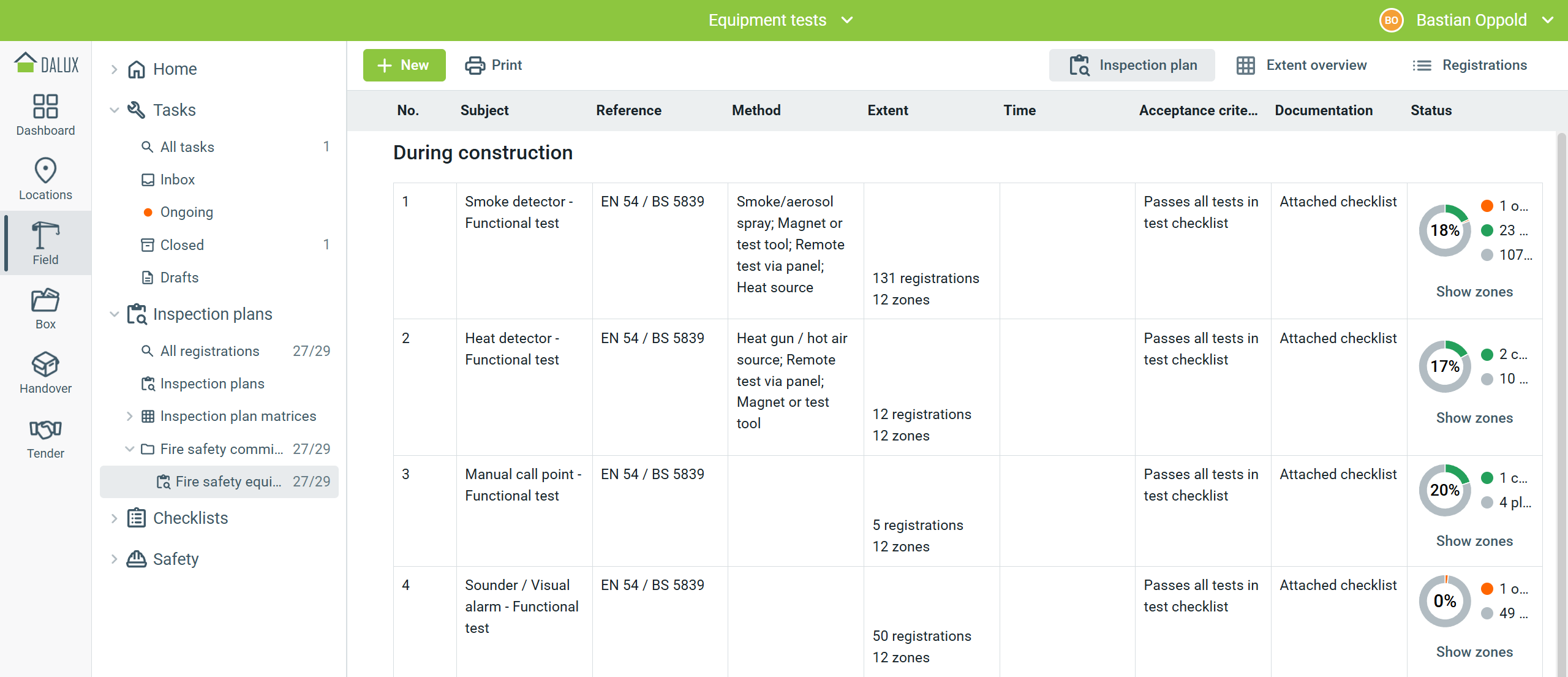

Patikrinimo plane bandymus struktūruojate logine tvarka. Matricos apžvalga grindžiama šia tvarka ir aiškiai parodo, kuriame bandymo proceso etape esate.

Į kiekvieną bandymą galima įtraukti metodą ir priėmimo kriterijus, pagal kuriuos nustatoma, kada jis laikomas sėkmingu. Savo patikros lapų šablonus galite susieti su atskirais bandymais.

Kiekvienas patikrinimo planas turi būti susietas su darbo eiga, kurioje apibrėžiama, kas atlieka bandymus ir kas atsakingas už pataisymus, jei bandymas nepavyksta. Kaip paleidimą prižiūrintis kokybės vadovas, visuose šiuose patikrinimo planuose galite išlaikyti bent peržiūros teises, kad matytumėte eigą.

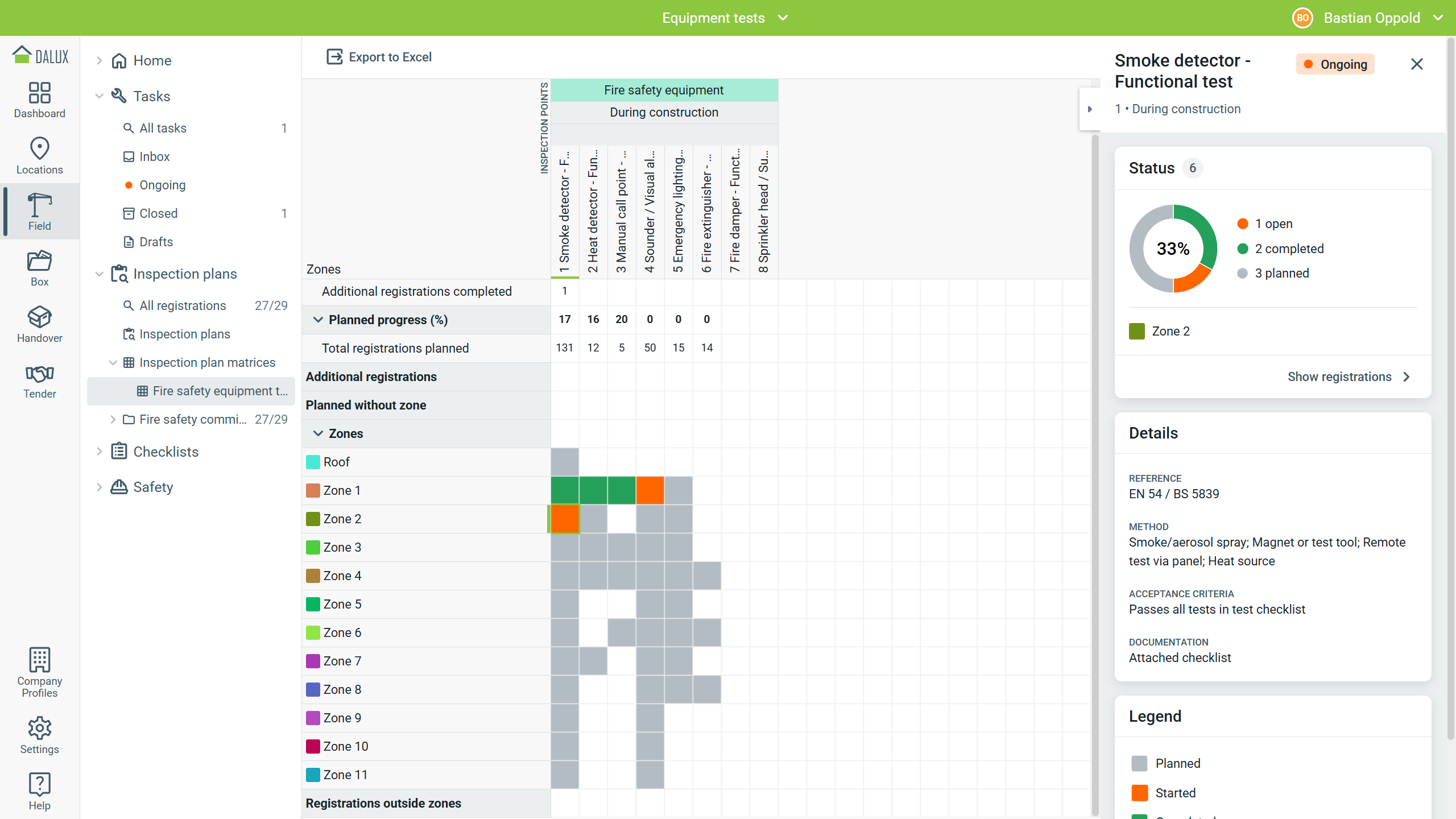

Galite sukurti savo įrangos bandymų matricą, į kurią įtraukti visi bandymai ir zonos. Taip gaunama centrinė kiekvienos statybos zonos bandymų būsenos, dėl bandymų vykdomų užduočių ir įrangos, kuri išlaikė bandymus bei yra paruošta Handover dokumentacijai, apžvalga.

Išsami įrangos bandymų apžvalga

Taip nustatydami įrangos bandymus gaunate išsamų visų bandymų ir susijusių užduočių vaizdą visame paleidimo procese. Jie tiesiogiai susieti su kiekvienu BIM objektu ir dokumentuoti išsamiu kiekvieno elemento audito pėdsaku, prireikus įtraukiant ir trečiosios šalies patvirtinimą.

Naudodami „Dalux“ gaunate organizuotą įrangos bandymą.

• Organizuotas įrangos bandymas: visi bandymai susieti su jų BIM objektais, todėl niekada nešvaistote laiko ieškodami tinkamos dokumentacijos.
• Visi audito pėdsakai: kai reikia, trečiosios šalies liudijimas arba patvirtinimas užfiksuojamas bandymo įraše kartu su rezultatu.
• Atsekamos neįvykdytos užduotys: kiekvienas nepavykęs bandymas susiejamas su aiškiai priskirta užduotimi ir stebimas taip pat, kaip bet kuri kita neįvykdyta užduotis, įskaitant tas, kurios dėl sezoninių sąlygų suplanuotos po Handover.
