Kaip naudoti žemėlapius InfraField sistemoje kompiuteryje

Šis straipsnis aprašo, kaip naudoti žemėlapio rodymą vietose naudojant darbalaukio programą.

Šiame straipsnyje aprašomos dažniausiai InfraField projektuose naudojamos žemėlapio sluoksnių, GIS duomenų, zonų, sulygiavimo failų, modelių, taškų debesų ir brėžinių charakteristikos.

Žemėlapio apžvalga

Eikite į Vieta Žemėlapis, kad pasiektumėte projekto žemėlapio rodinį.

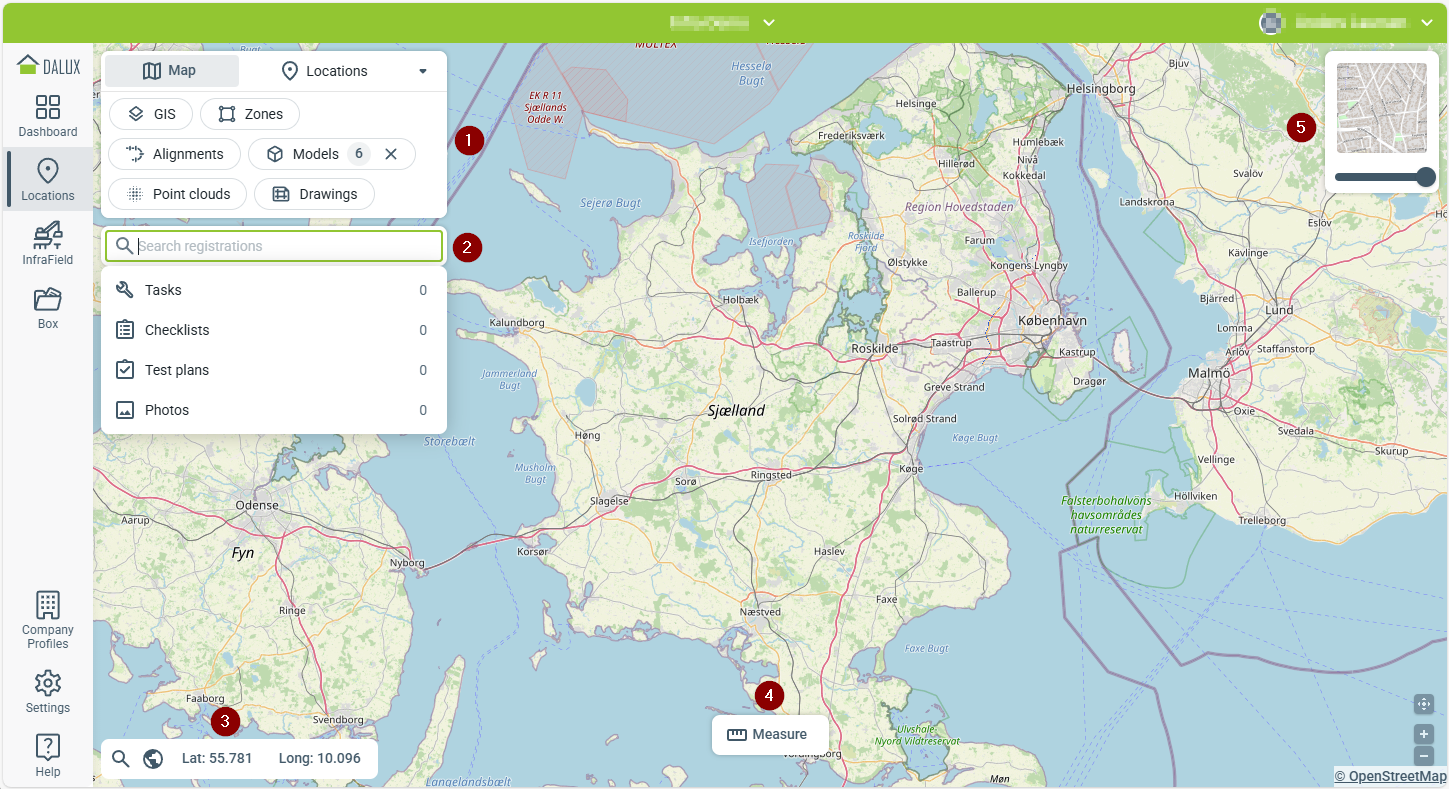

Pagrindinės sudedamosios dalys:

1. Žemėlapio meniu: Pagrindinis įrankis perjungti rodinius ir filtruoti duomenis. Tai leidžia perjungti tarp žemėlapio ir ploto / pastato rodinių bei valdyti, kurie duomenų rinkiniai rodomi žemėlapyje. Skaičius rate šalia pavadinimo nurodo, kiek elementų iš filtro yra pasirinkta ir rodoma žemėlapyje, o spustelėję galite panaikinti visas pasirinktis iš duomenų rinkinio.
2. Paieškos juosta: Ieškokite užduočių, patikros lapų ir nuotraukų, kurias turite teisę matyti.
3. Žymeklio koordinatės: Judant žymekliu po žemėlapio rodinį, čia rodomos žymeklio koordinatės. Spustelėkite šias koordinates, kad perjungtumėte iš vietinių į globalias koordinates.
4. Įrankių juosta: Pakeitus rodinius, čia tampa pasiekiami įvairūs įrankiai. Naudodami Matmenys, galite pridėti linijos ir ploto matavimus prie esamo rodinio.
5. Žemėlapio sluoksniai: Iš čia galite pakeisti žemėlapio sluoksnį. Spustelėkite šiuo metu pasirinktą sluoksnį, kad pamatytumėte galimas parinktis. Standartiniai ir palydoviniai sluoksniai visada prieinami, taip pat ir bet kurie į projektą pridėti įprastiniai sluoksniai. Užveskite pelę ant žemėlapio sluoksnio, kad reguliuotumėte jo skaidrumą slankikliu.

2D duomenys žemėlapyje

Šiame skyriuje aprašoma, kaip įvairūs žemėlapio duomenų tipai – tokie kaip GIS failai, sulygiavimai, zonos, brėžiniai ir ortofotografijos – gali būti rodomi ir naudojami žemėlapio rodinyje.

GIS

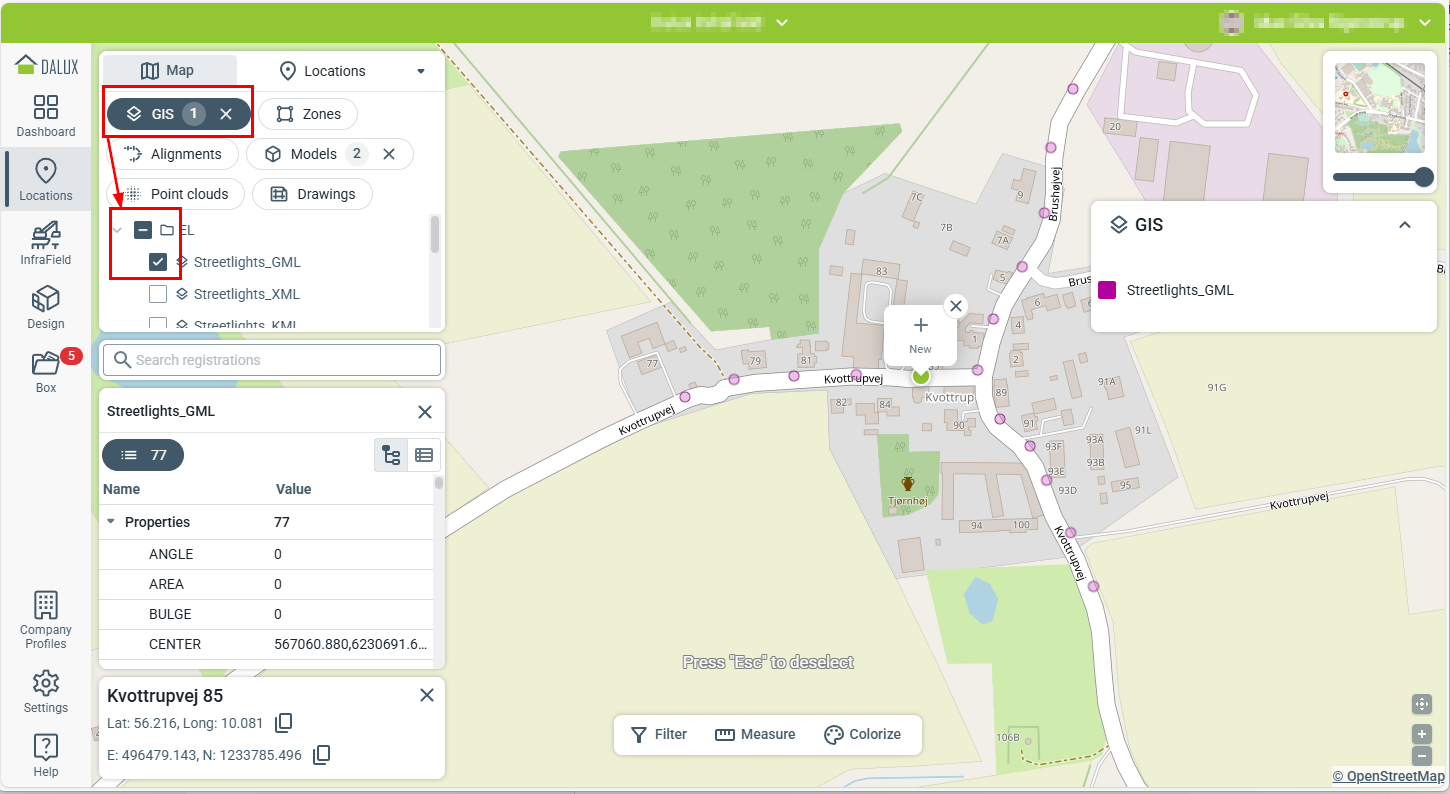

GIS (Geografinė informacinė sistema) duomenys gali būti pridėti į žemėlapio rodinį, o failų sudedamosios dalys gali būti pasirinktos rodyti jų savybes (1). Pasirinkti GIS failai rodomi virš žemėlapio, o žemėlapio rodinys priartinamas iki visų pasirinktų failų apimties.

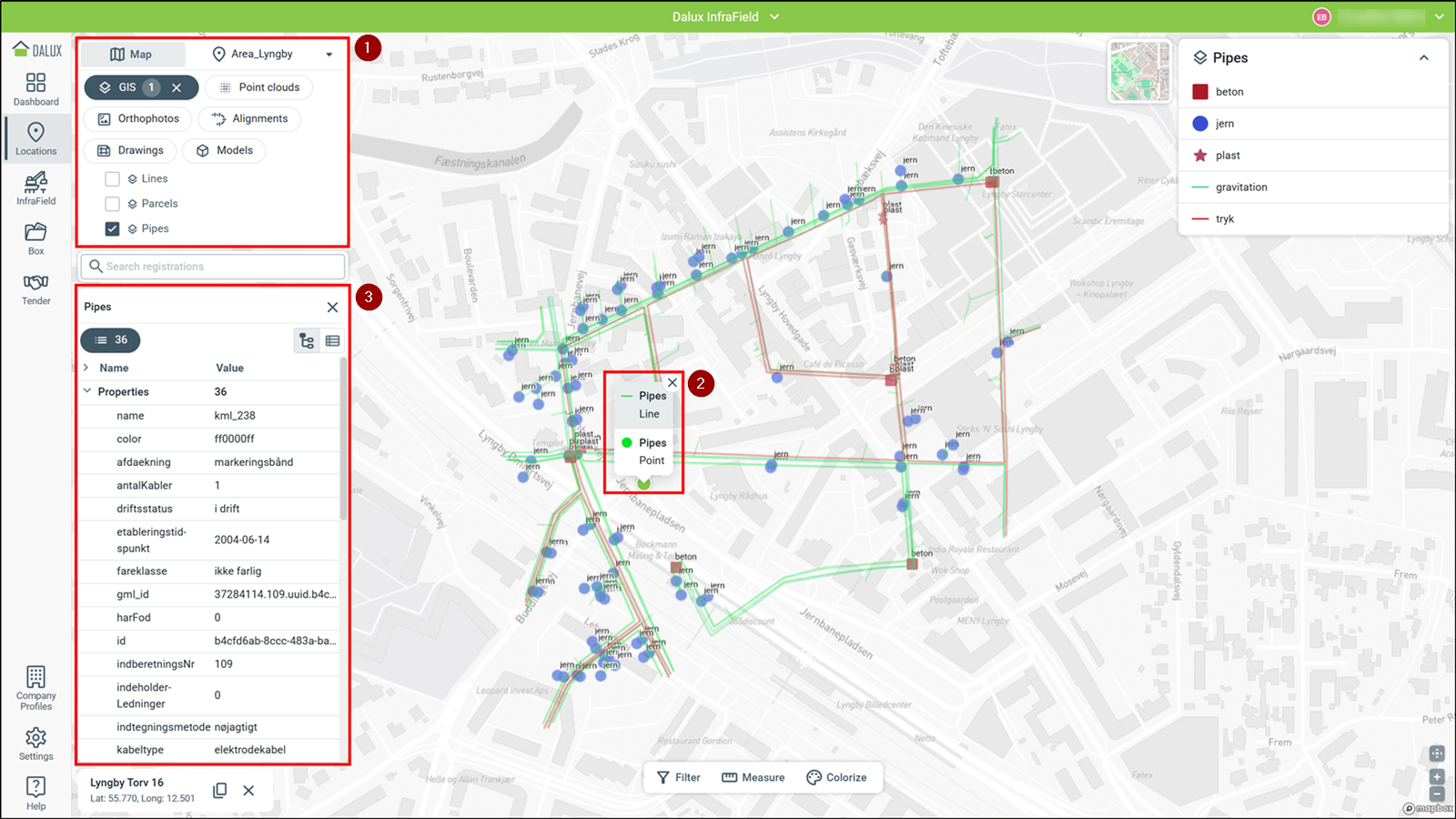

Paspaudus atskirą komponentą žemėlapyje (2), jo savybės rodomos po žemėlapio meniu (3).

Sulygiavimai

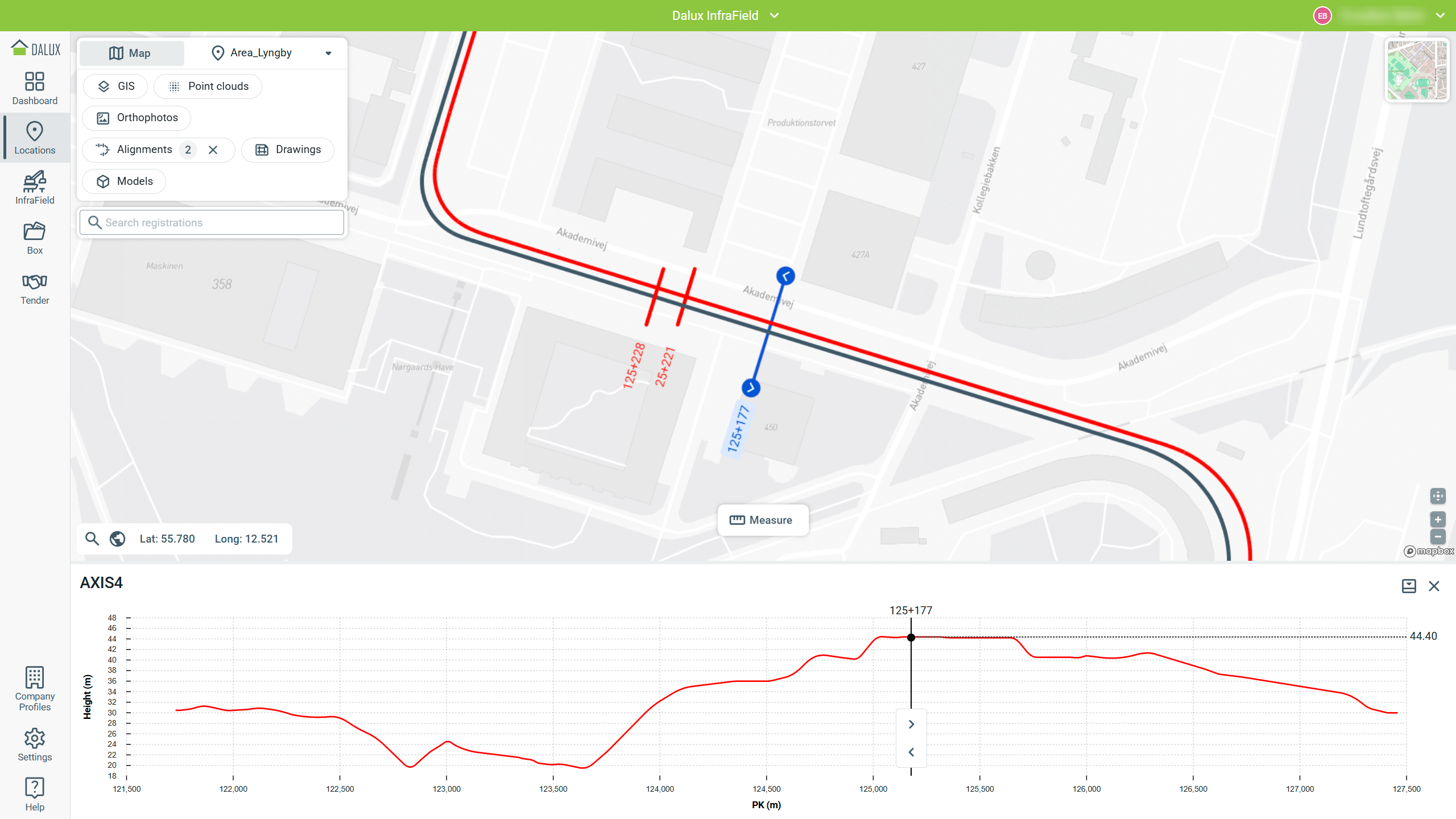

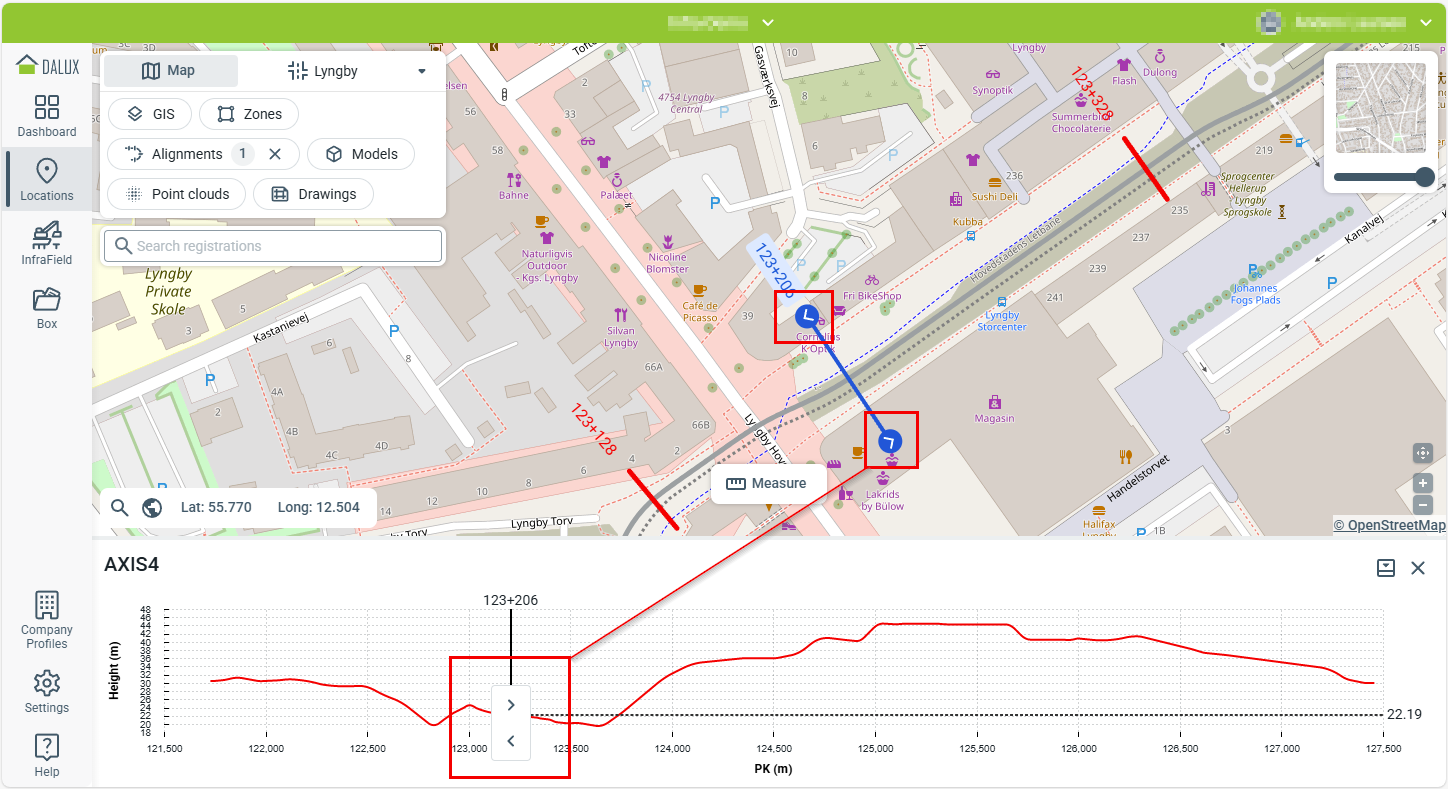

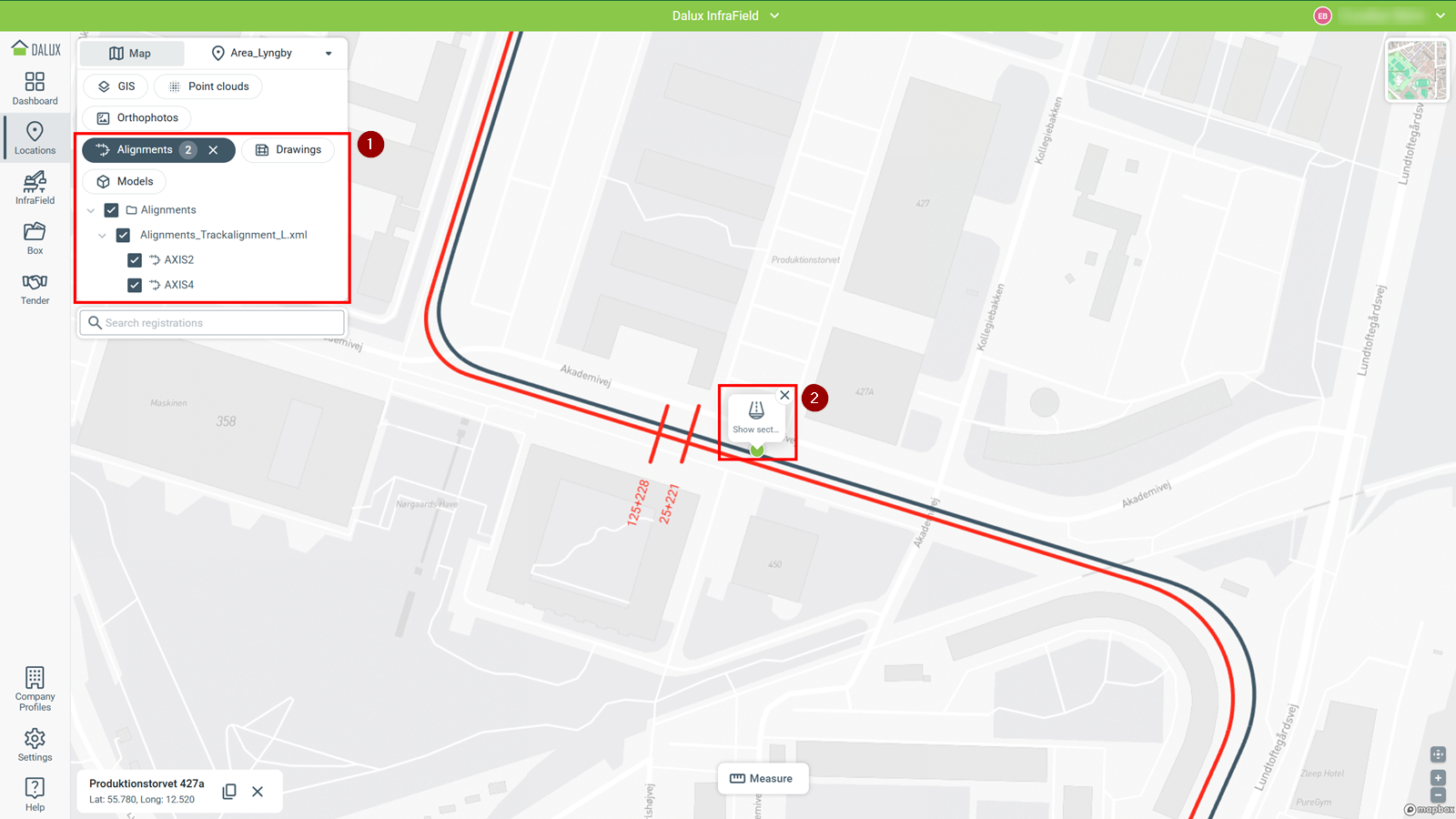

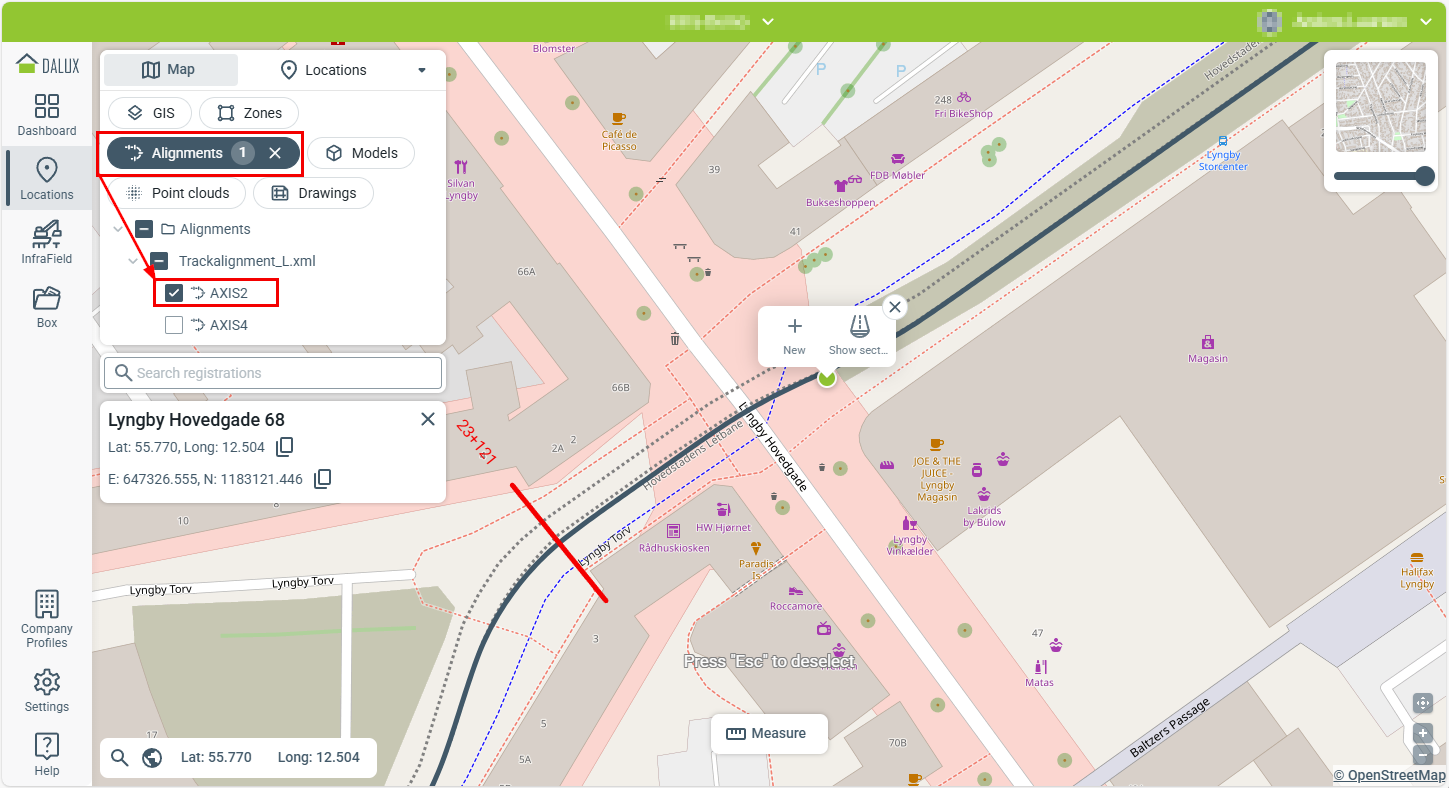

Kiekvienas sulygiavimų failas turi vieną arba daugiau sulygiavimų (1), kurie žemėlapyje rodomi raudonomis linijomis. Kai užvedate žymeklį ant sulygiavimo, jis tampa pilkas, o pasirinkę tašką galite spustelėti Rodyti sekciją (2), kad atidarytumėte skerspjūvio rodinį.

Diagrama po žemėlapio sritimi pateikia informaciją apie aukščio matavimus palei sulygiavimą.

Galite keisti diagramos rodymo sritį tempdami pilką atskyrimo liniją. Taip pat galite priartinti arba nutolinti x ašyje naudodami pelės ratuką, užvedę žymeklį ant grafiko.

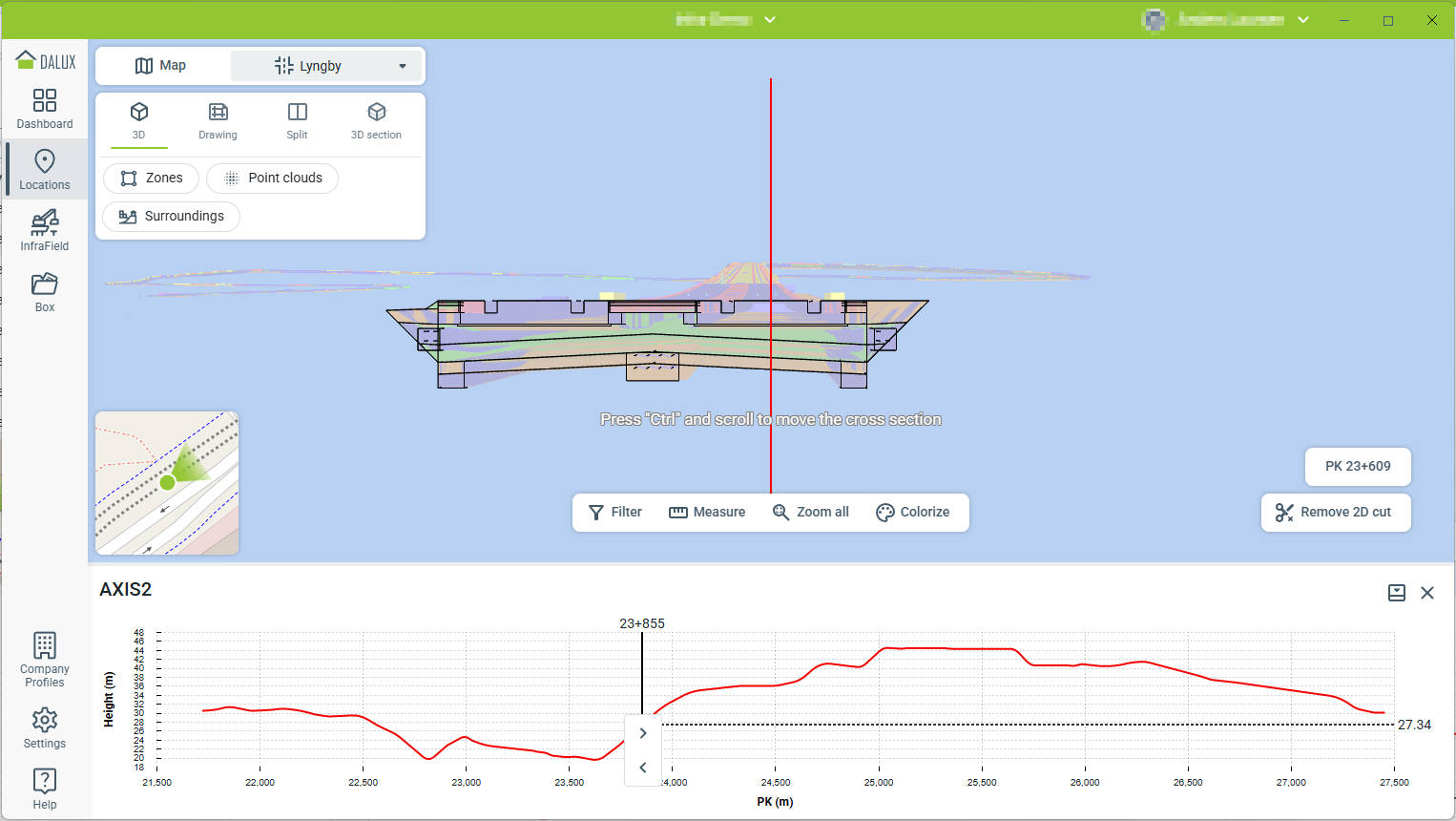

Spustelėkite pirmyn arba atgal rodykles žemėlapyje arba grafike, kad pereitumėte į tos srities skerspjūvį 3D rodinyje.

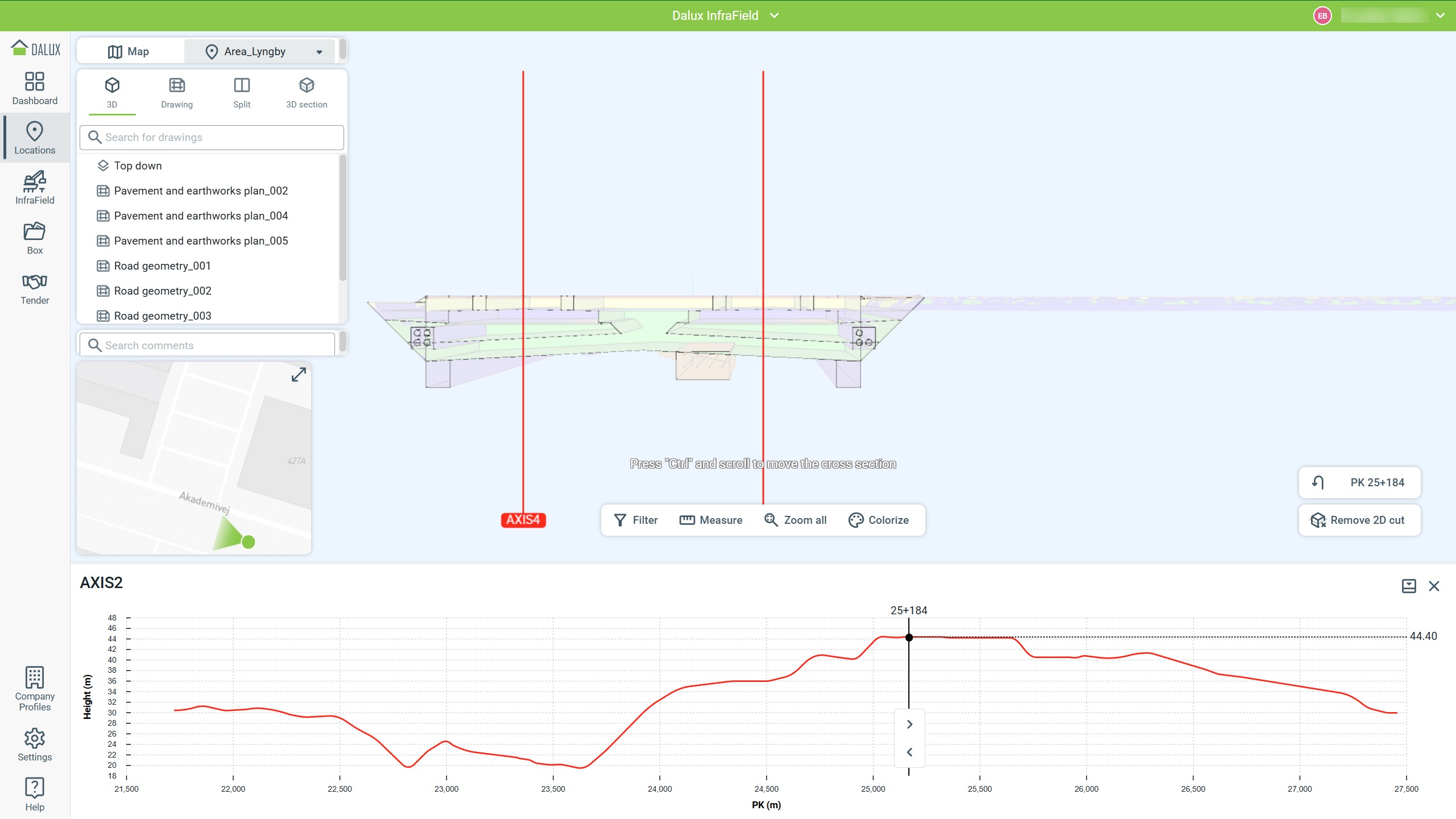

Naršykite palei sulygiavimą naudodami Ctrl + pelės ratuką arba įvesdami stoties prieaugius (PK) dešinėje.

Norėdami grįžti į žemėlapio rodinį, spustelėkite Žemėlapis.

Zonos

Norėdami pasirinkti vieną ar kelis zonos sluoksnius, eikite į Zonos filtrą.

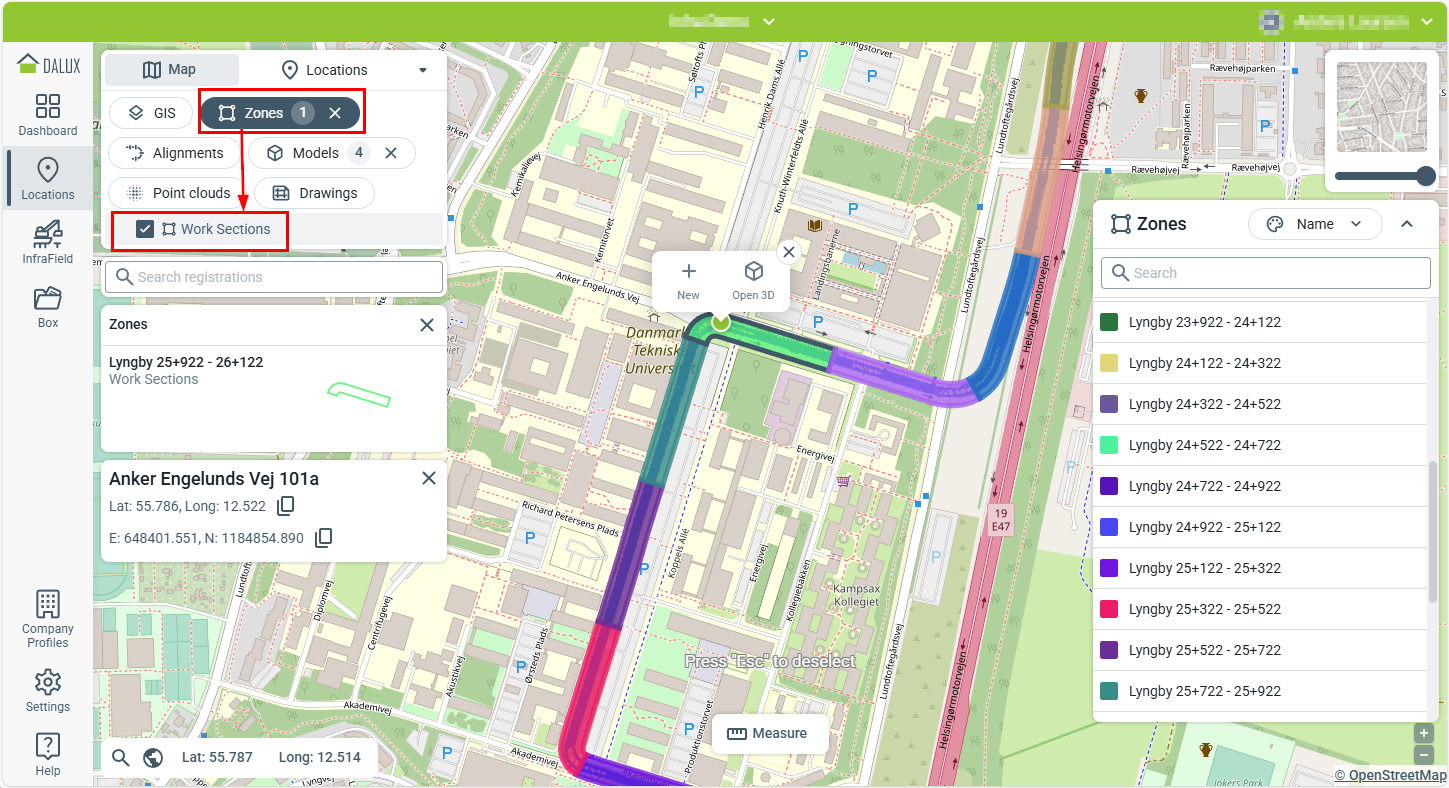

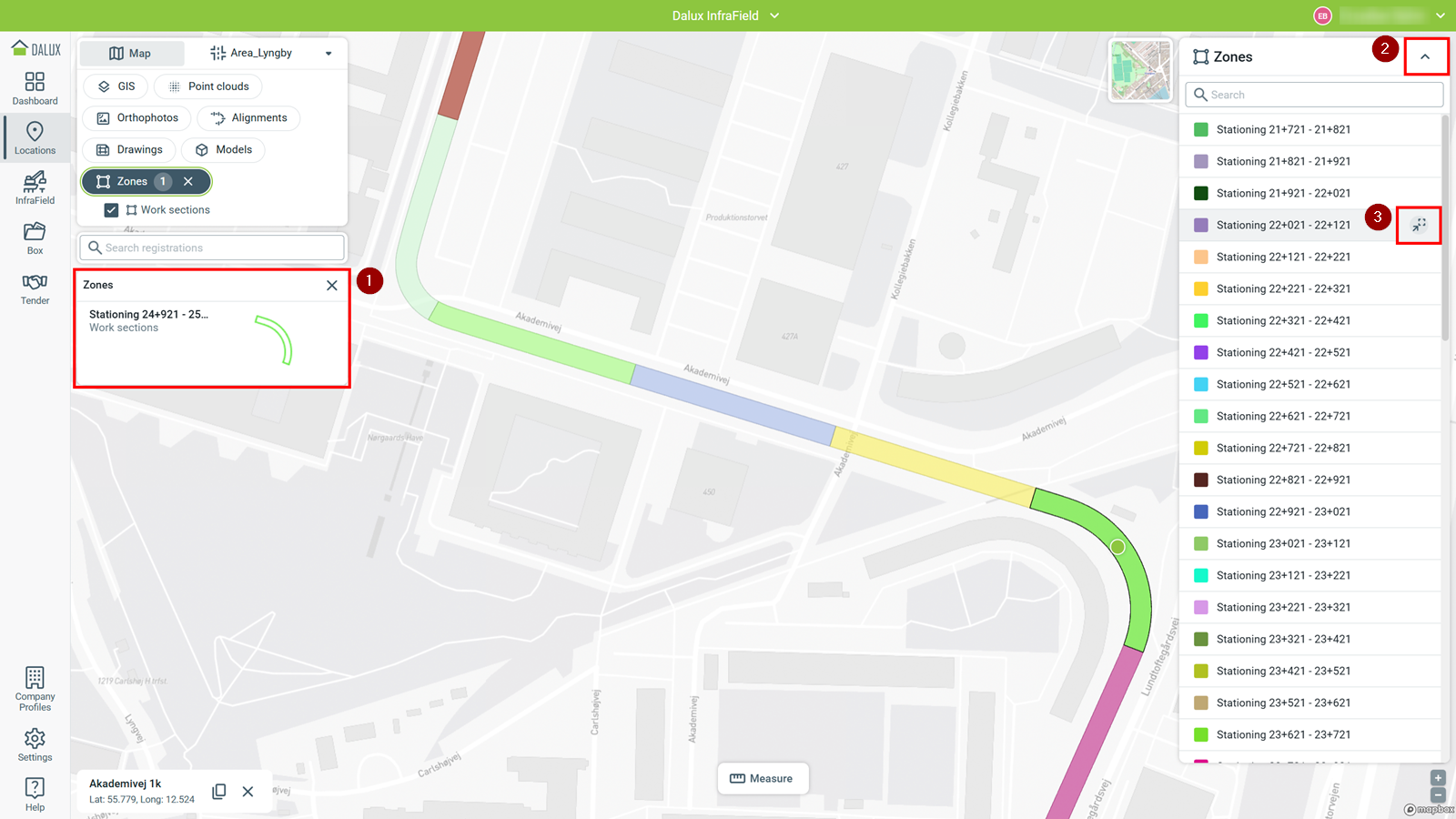

Norėdami peržiūrėti zonai pridedamą informaciją ir registracijas, pvz., užduotis ir patikros lapus, spustelėkite zoną žemėlapyje arba sąrašo rodinyje. Tada pasirinkite kairėje esančią miniatiūrą (1), kad ją atidarytumėte.

Paslėpkite legendą naudodami (2) jei ji užgriozdina jūsų rodinį, arba naudokite (3) sąrašo rodinyje, kad priartintumėte zoną.

Brėžiniai

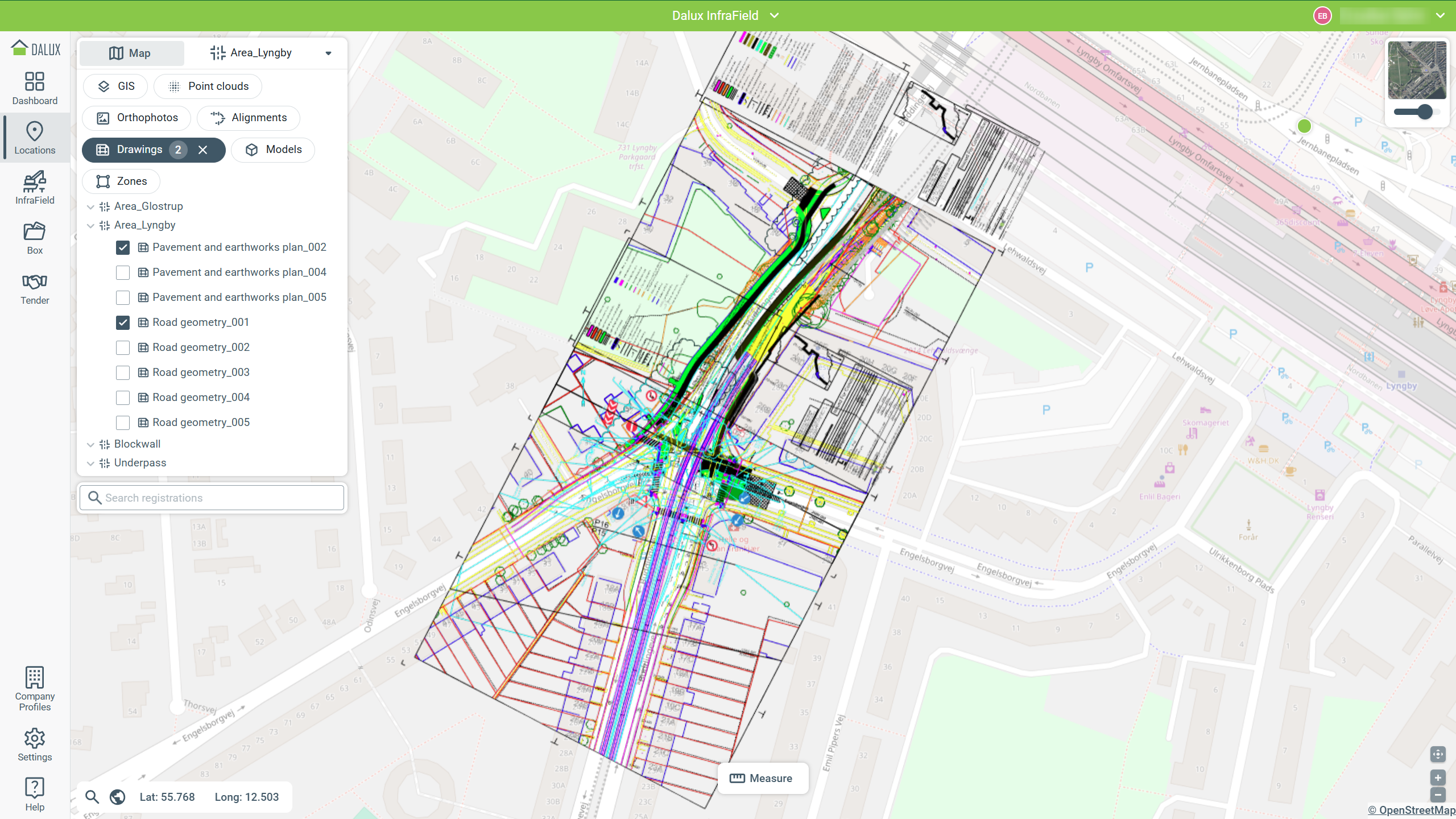

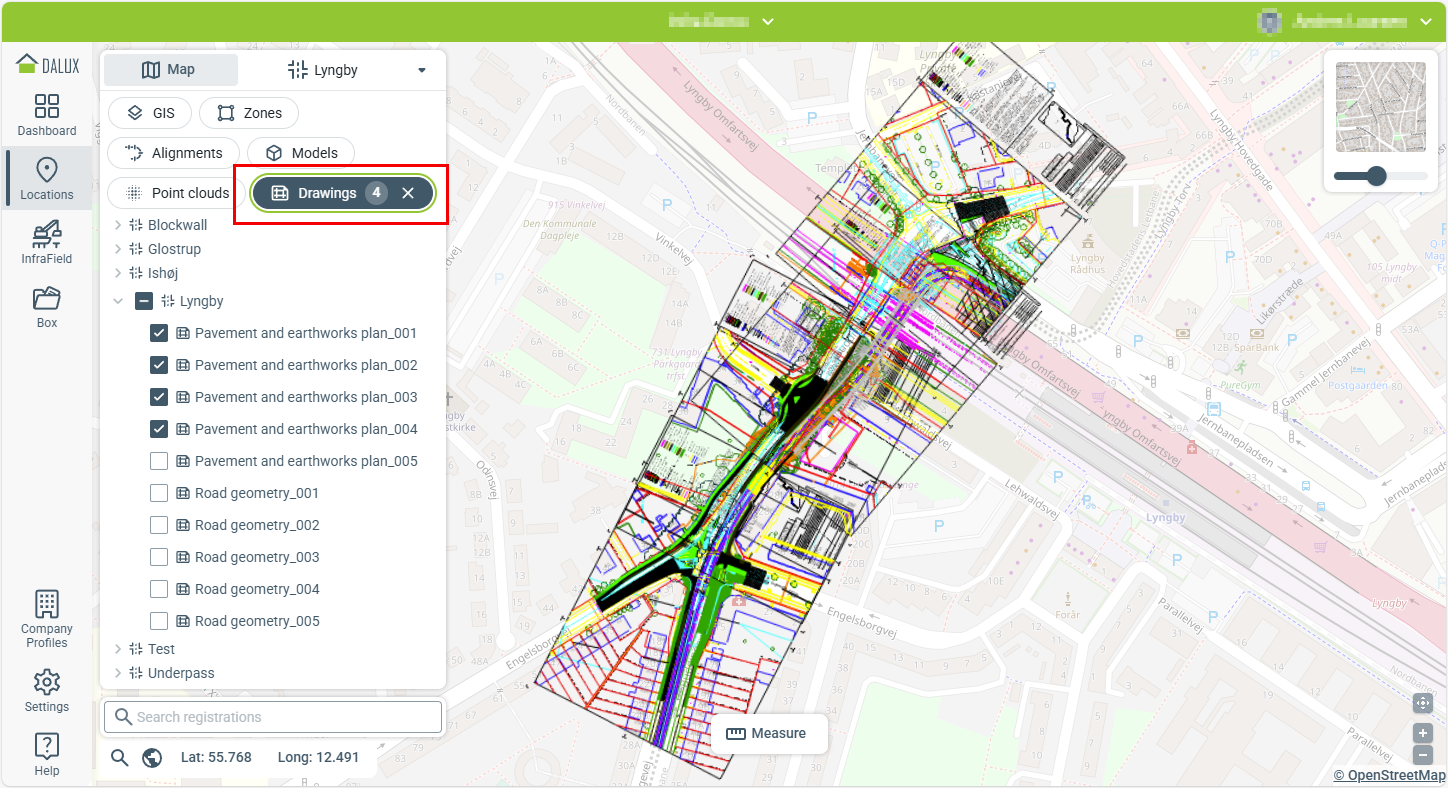

Sritims priskirti brėžiniai gali būti rodomi virš žemėlapio. Galite pasirinkti kelis brėžinius iš kelių sričių, o žemėlapio rodinys prisitaikys prie visų pasirinkimų aprėpties. Pavyzdyje tai parodyta standartinio (spalvoto) žemėlapio kontekste su sureguliuotu skaidrumu.

Ortografinės nuotraukos

Ortografinės nuotraukos gali būti rodomos atskirai arba kartu su kitais duomenimis vietose.

Galite palyginti pasirinktą nuotrauką su kitomis iš tos pačios vietos.

Ortografinės nuotraukosPasirinkite ortografinę nuotraukąSpustelėkite nuotrauką žemėlapyjeAtidarykite nuotrauką, tada spustelėkite Palyginti naujame rodinyje.

3D formatai

Šiame skyriuje aprašoma, kaip sritys ir struktūros, taškų debesys ir 3D žemėlapio aplinka gali būti rodomi ir su jais galima sąveikauti Dalux InfraField, leidžiant vizualizuoti modelius, reljefą ir brėžinius žemėlapyje bei 3D formatuose.

Sritys ir struktūros

Sritys ir struktūros gali turėti panašius duomenų tipus, tokius kaip modeliai, reljefas ir brėžiniai. Tačiau Dalux jie yra struktūrizuojami ir naršomi skirtingai. Struktūros naudojamos pastatams panašiems arba fiksuotiems elementams, o sritys organizuoja linijinės infrastruktūros projektus. Sritys gali apimti reljefo modelius, Design modelius ir susietus brėžinius.

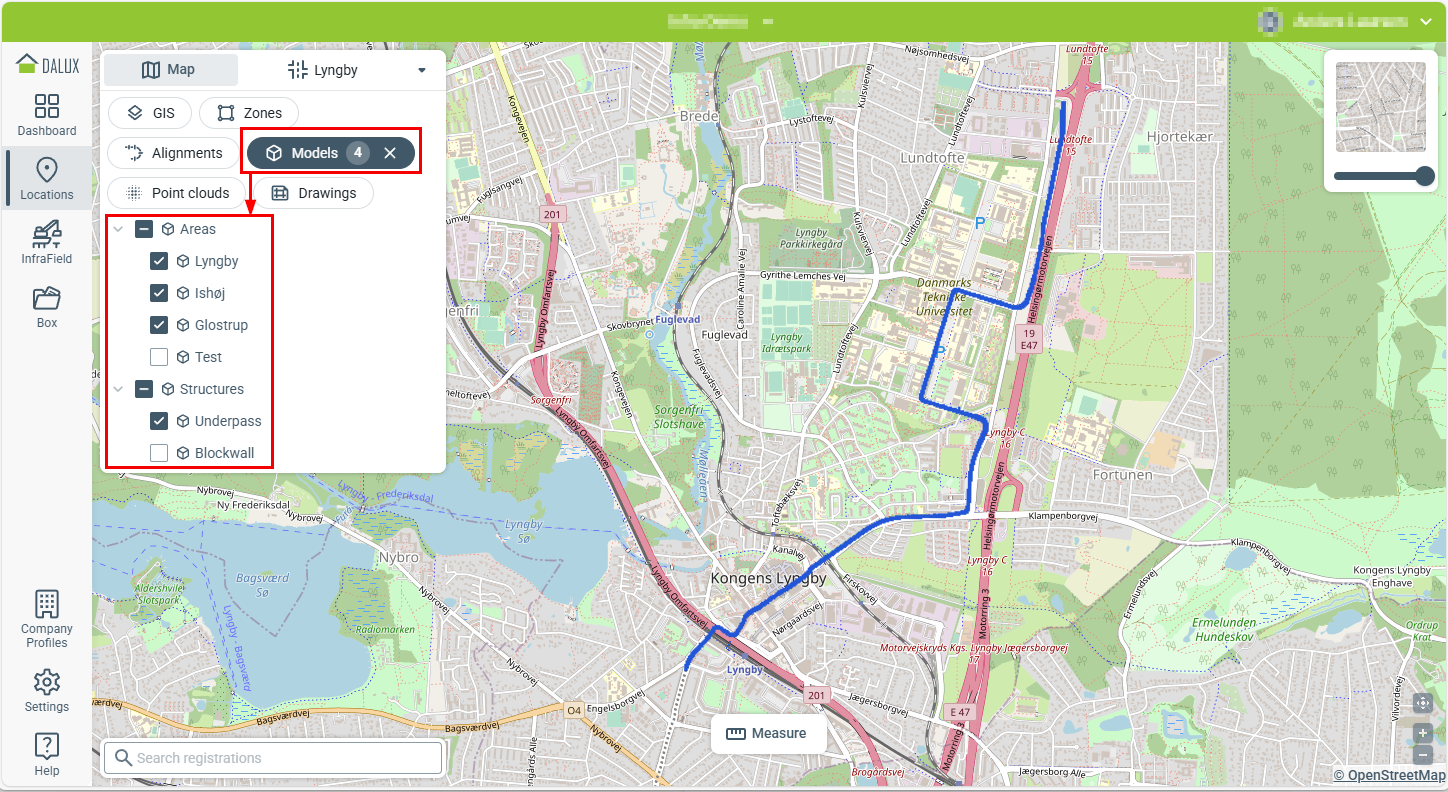

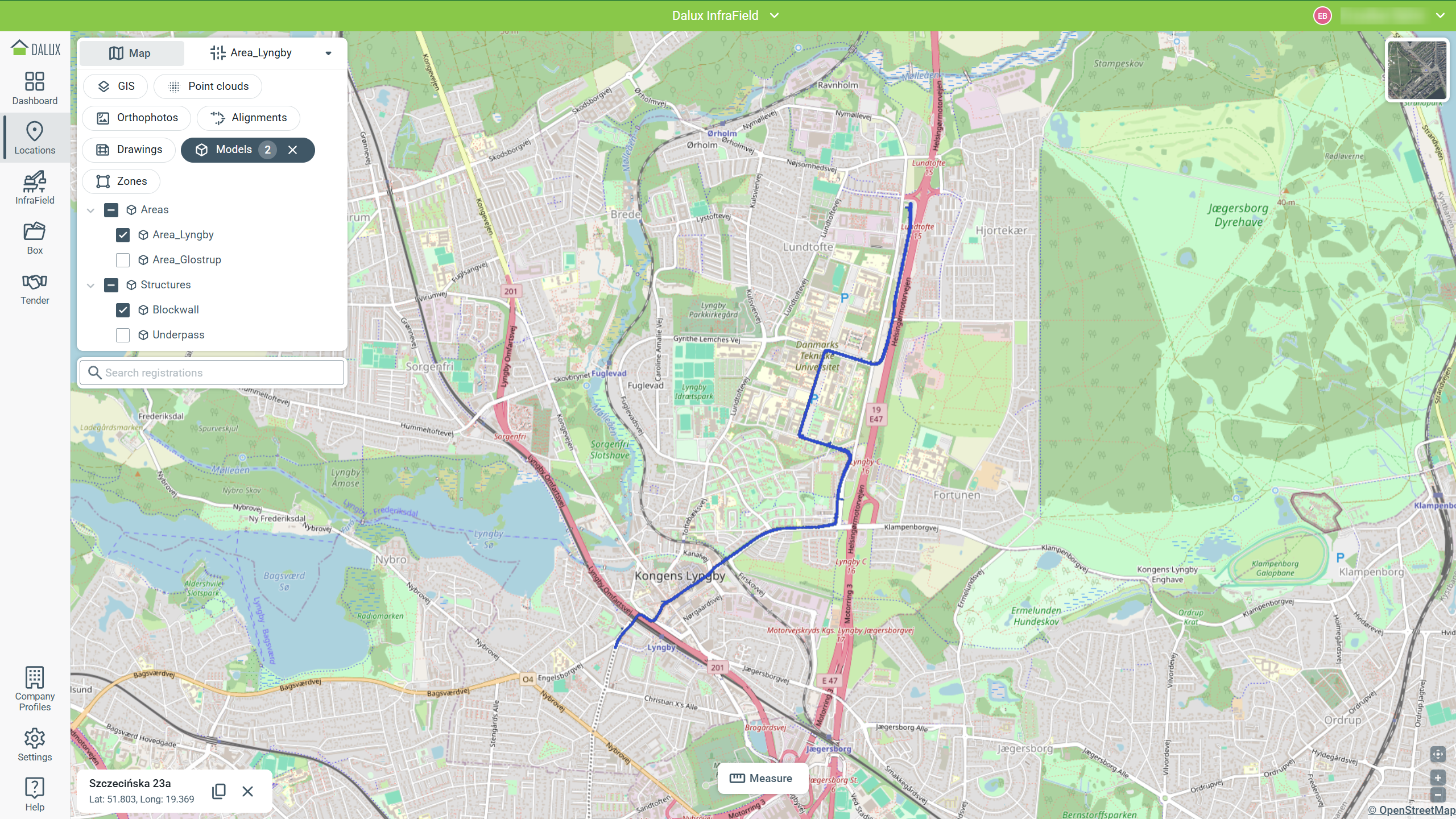

Sritys rodomos žemėlapio rodinyje, kai įkeliamas bent vienas BIM failas su koordinatėmis, ir galite naršyti Žemėlapio meniu, kad juos pamatytumėte 3D.

Modeliai žemėlapyje rodomi kaip mėlyni pėdsakai ir visada rodo kombinuotus plotų ar struktūrų modelius.

Taškiniai debesys

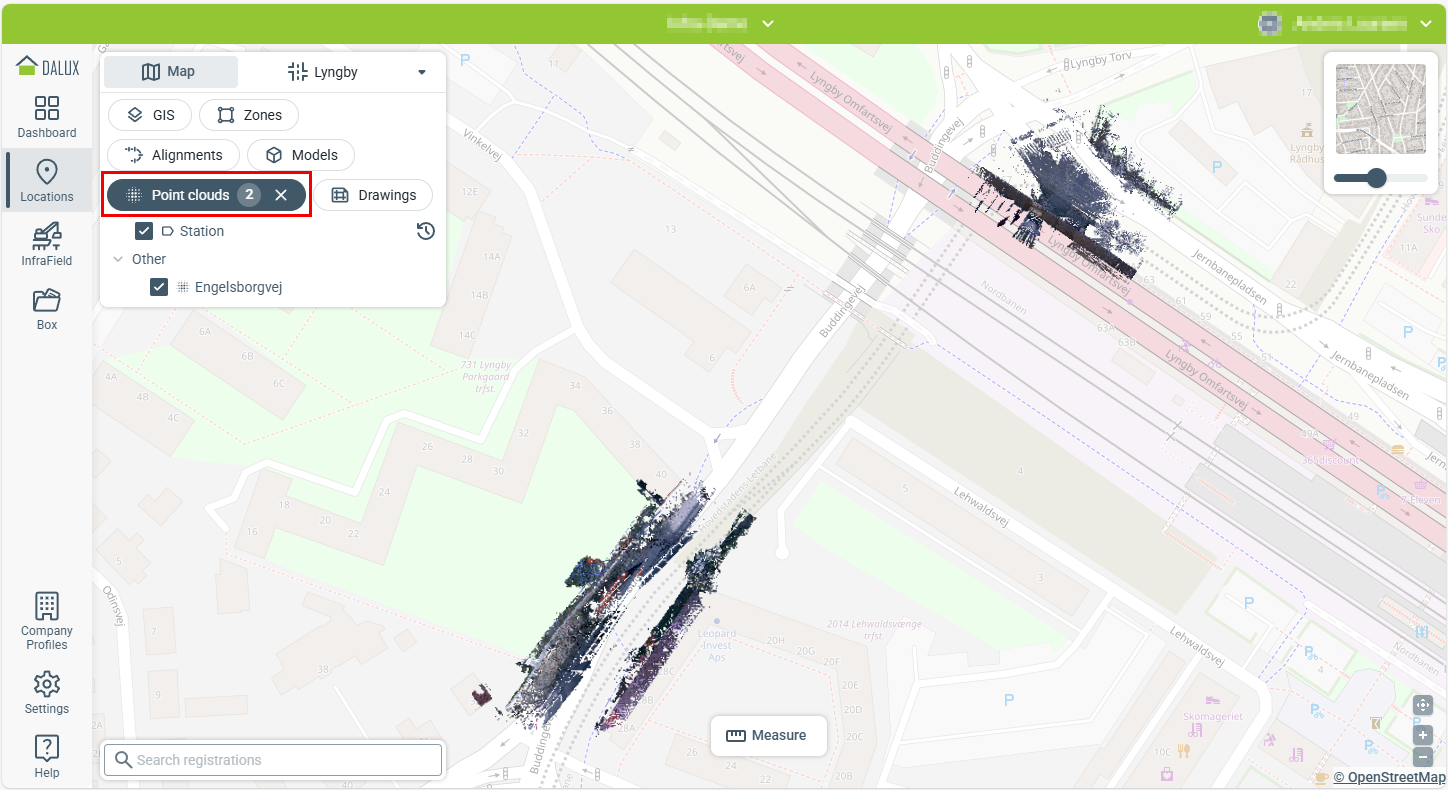

Taškų debesys gali būti pridedami prie žemėlapio, pasirenkant juos filtro Taškiniai debesys skiltyje. Pažymėjus, jie bus rodomi žemėlapyje.

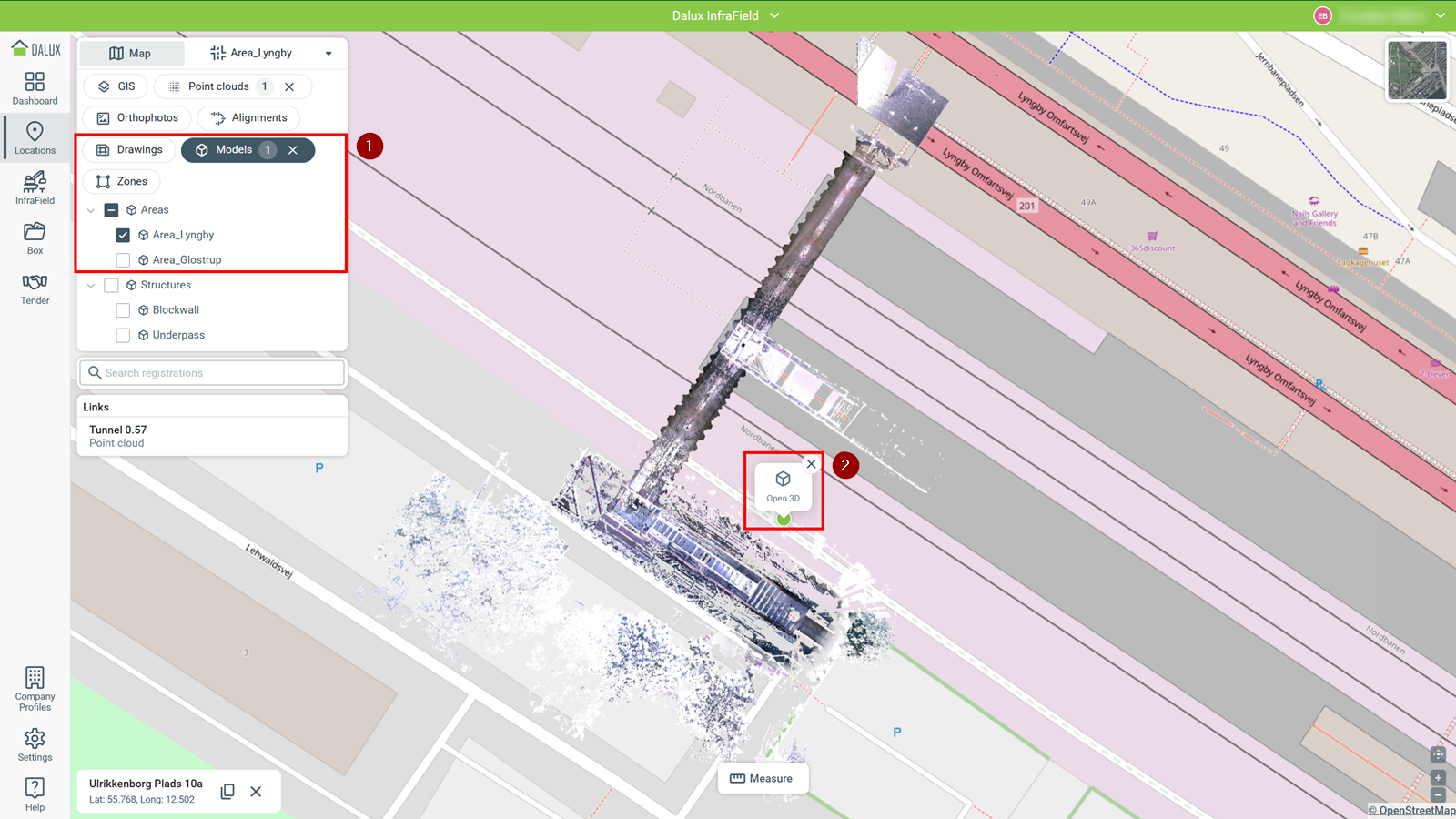

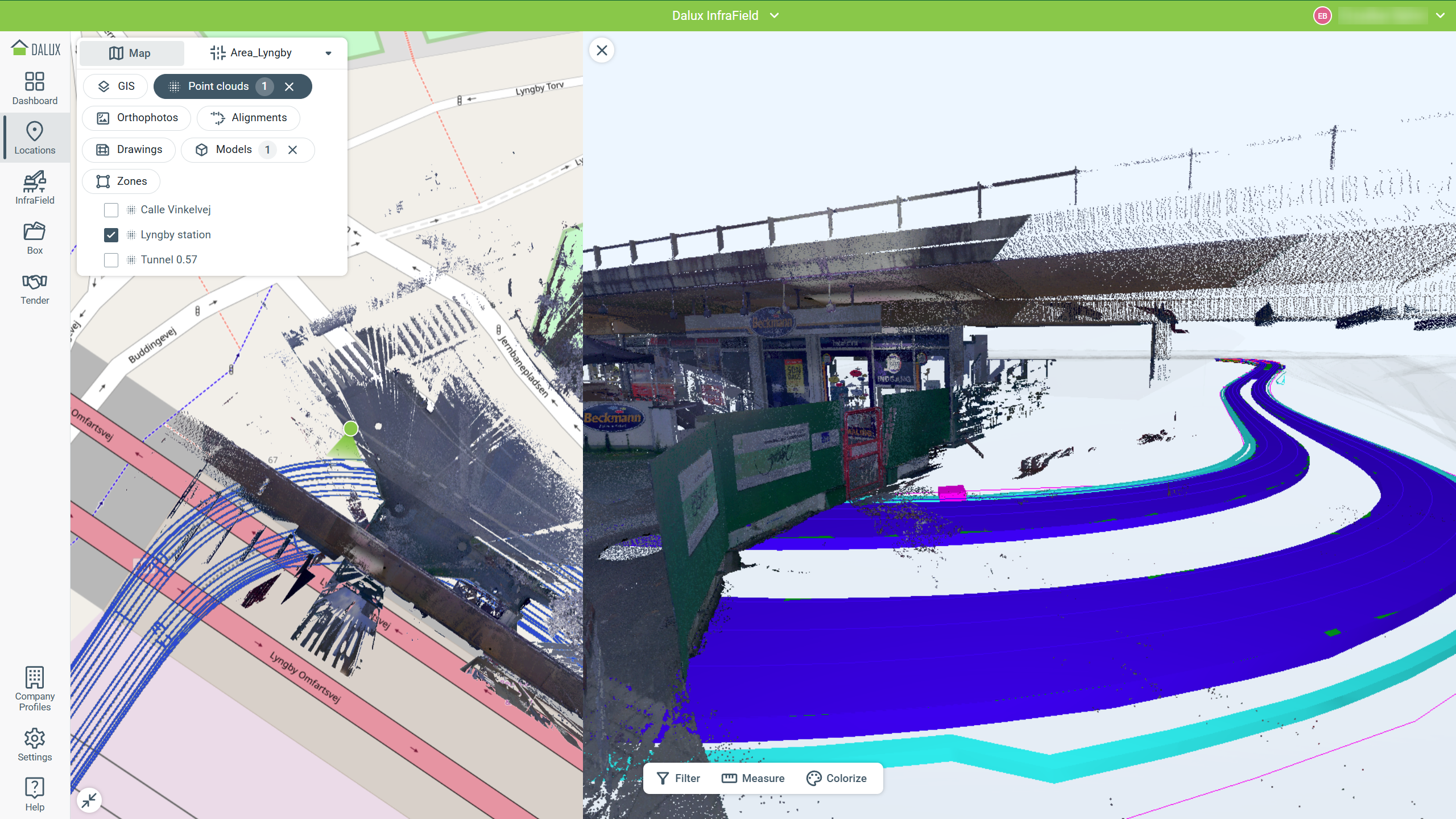

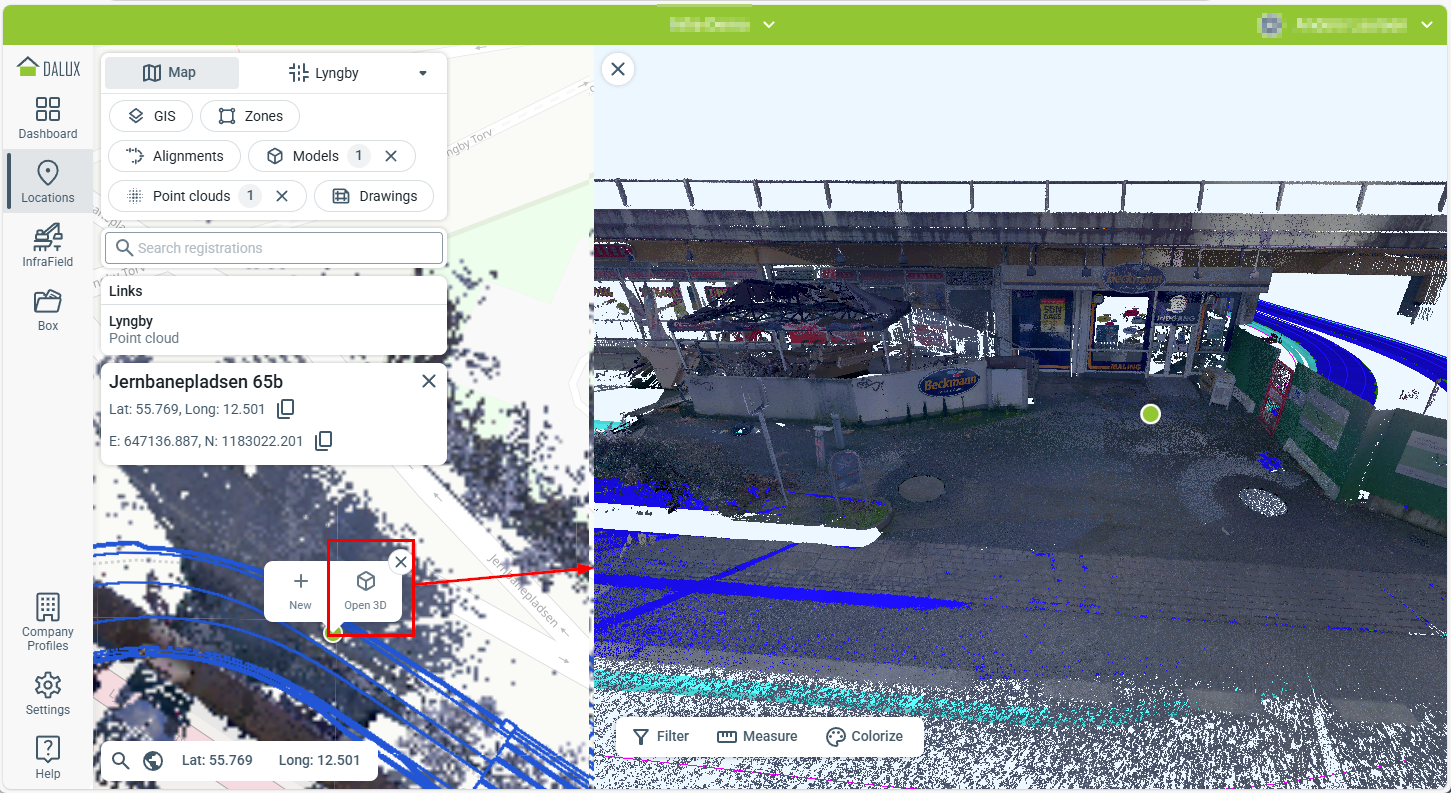

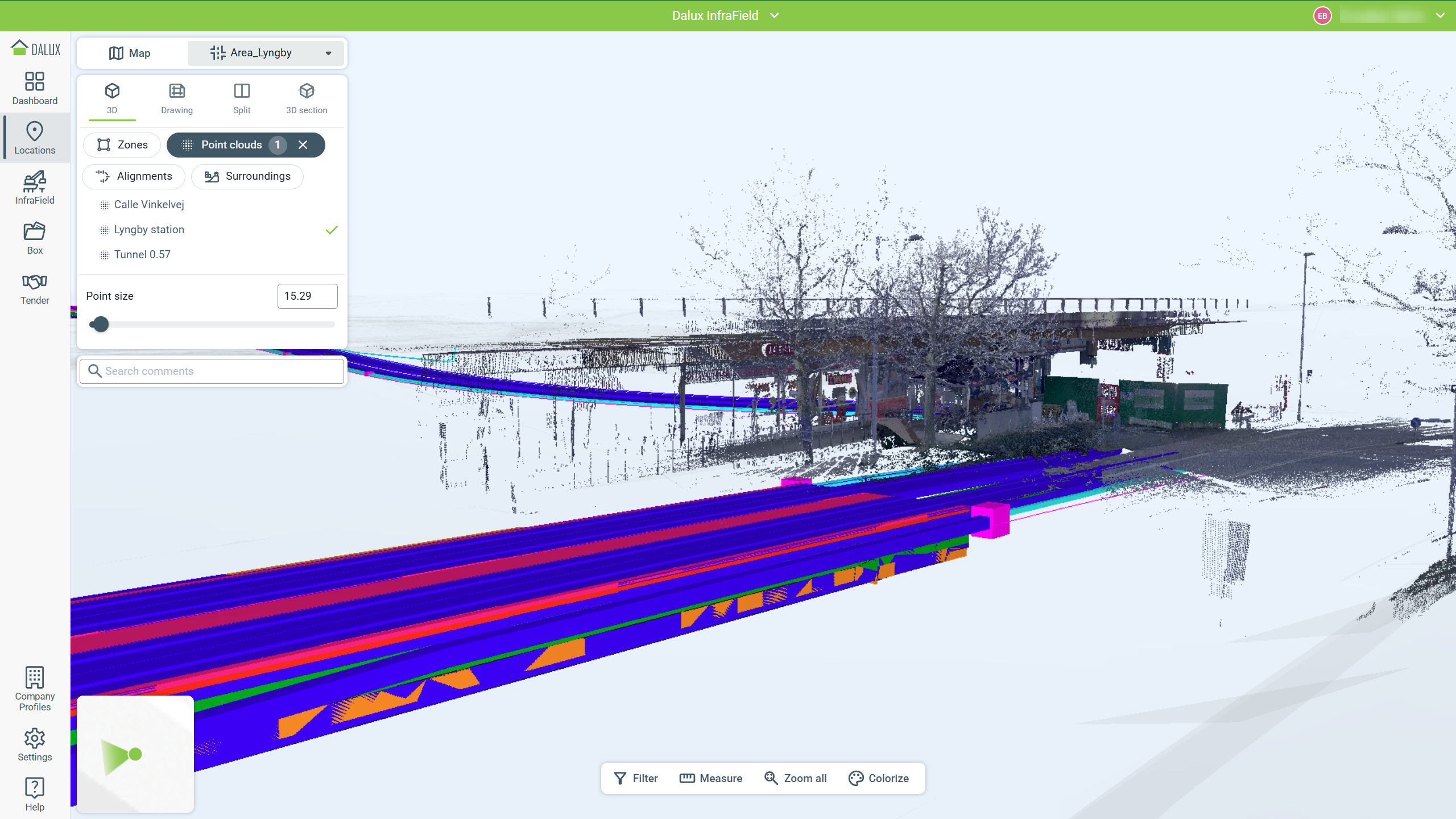

Kai taip pat aktyvuoti Modeliai (1), galite spustelėti taškų debesyje žemėlapį ir pasirinkti Atidaryti 3D (2). Tai atidaro taškų debesį padalytame rodinyje kartu su modeliu. Norint naudoti šią parinktį, privalote pasirinkti bent vieną modelį.

3D žemėlapio aplinka

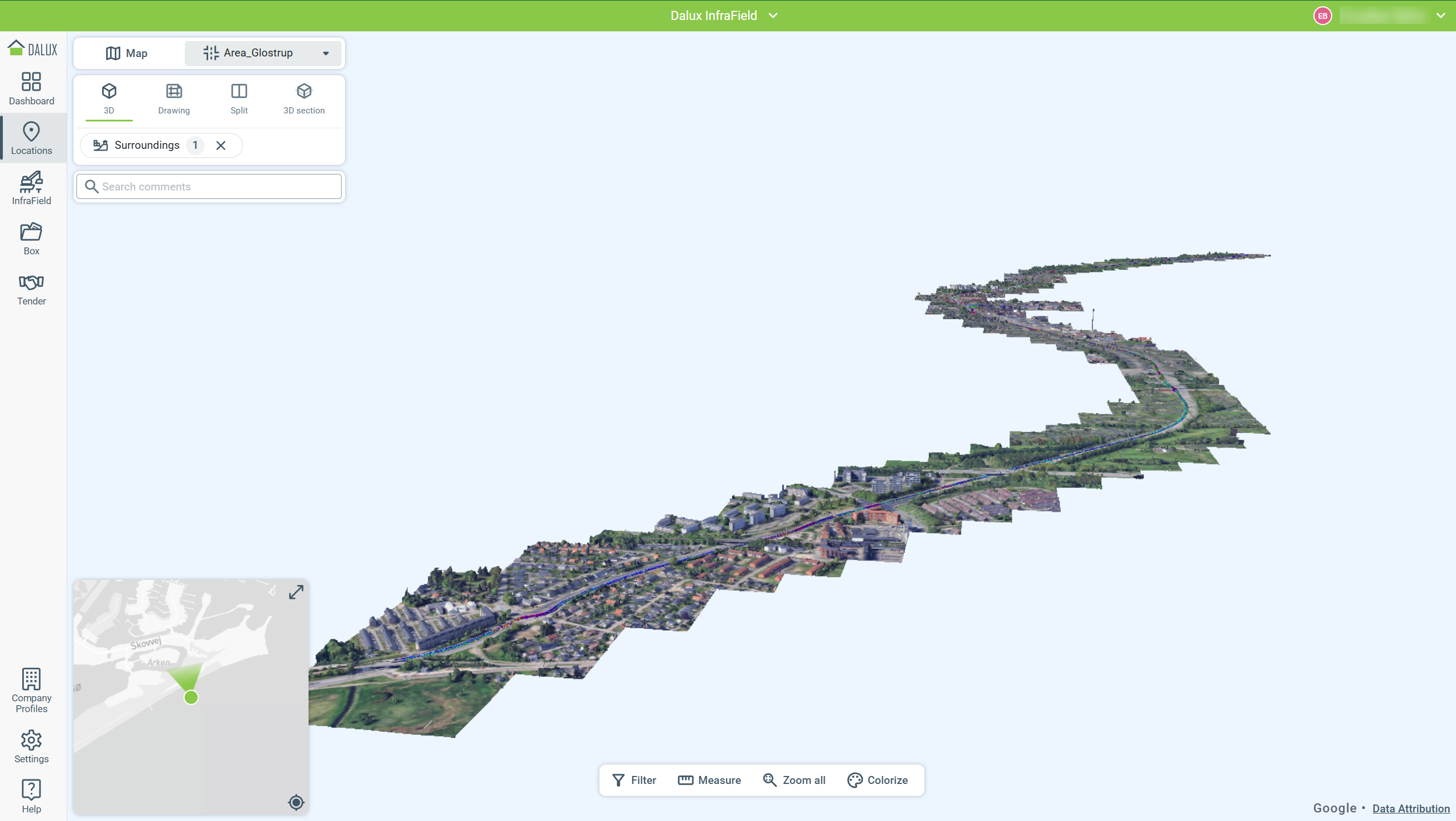

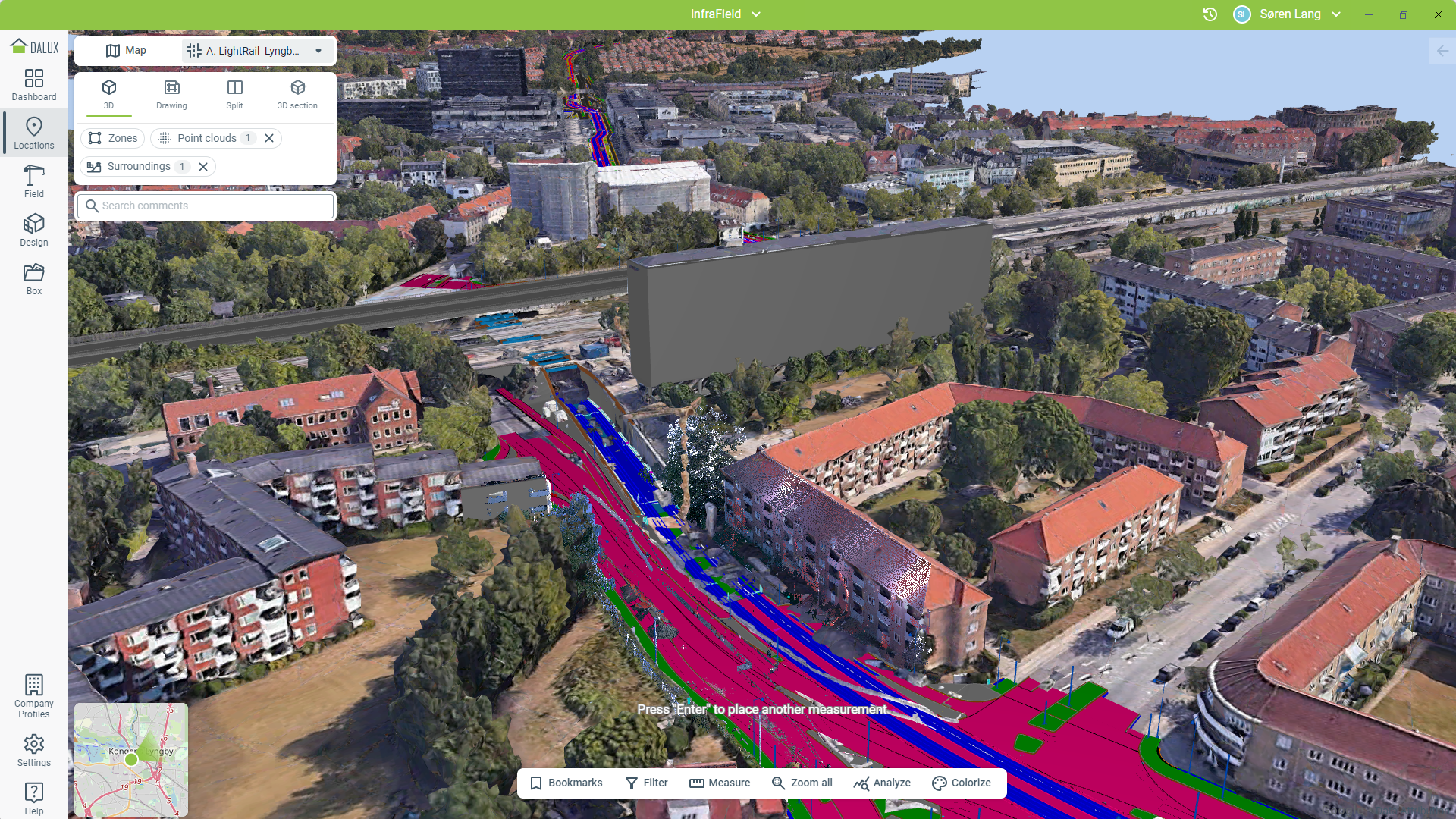

Žiūrėkite savo InfraField Pro projektus realiame pasaulyje 3D, naudodami 3D žemėlapio funkciją, esančią Aplinkose.

Derinkite zonas, taškų debesis, modelius ir 3D žemėlapius, kad gautumėte realaus pasaulio savo projekto atvaizdą. 3D žemėlapis bus įkeliamas kaip 3D geometrija. Galite naudoti matavimo įrankius, kad matuotumėte tarp modelio ir 3D žemėlapio.
