Pažeidimų mažinimas naudojant GIS

Statybų metu pažeidimai dažnai įvyksta, nes atnaujinta informacija apie inžinerinius tinklus nepasiekia komandų objektuose.

Dalux InfraField sujungia šią informaciją į vieną mobiliam įrenginiui pritaikytą platformą, suteikdama realaus laiko matomumą ir gerindama darbų saugą, koordinaciją ir efektyvumą vietoje.

Iššūkis

Pažeidimai, pavyzdžiui, netyčia pataikius į užkastas dujų, vandens ar elektros linijas, gali įvykti, nes svarbi informacija apie inžinerinius tinklus dažnai yra pasklidusi tarp 2D brėžinių, PDF failų ir biure naudojamų GIS sistemų. Field komandos gali neturėti prieigos prie šios informacijos realiu laiku ir kartais turi remtis pasenusiomis „as built“ arba atskiromis „permit to dig“ procedūromis.

Tai gali sukelti pakartotinius pažeidimus, projektų vėlavimus ir saugos problemas.

Kaip Dalux InfraField tai sprendžia

Naudodamos Dalux InfraField, statybų komandos gali tiesiogiai pasiekti GIS duomenis aikštelėje naudodamos mobilųjį įrenginį, todėl lengviau rinkti informaciją apie inžinerinius tinklus iš kelių šaltinių ir ją susisteminti į struktūrizuotus GIS sluoksnius.

Galite nustatyti bendrą koordinačių sistemą, kad visi duomenų rinkiniai būtų tiksliai suderinti, o mobilioji prieiga leidžia vietos komandoms filtruoti sluoksnius, pasirinkti inžinerinius tinklus ir realiuoju laiku peržiūrėti svarbias detales, tokias kaip gylis, medžiaga ir nuosavybė.

GIS sluoksniai taip pat gali būti prijungiami prie skaitmeninių užduočių, tokių kaip „permit to dig“ darbo eigos, o tai padeda automatizuoti ir pagerinti duomenų fiksavimą vykdant projektą. Šis metodas paverčia tradicinius biuro failus į mobiliems įrenginiams pritaikytą skaitmeninį paslaugų žemėlapį, kurį gali naudoti visi vietoje.

Rezultatas

• Mažinkite pažeidimus ir gerinkite darbų saugą turėdami tiesioginę prieigą prie patikrintų požeminių duomenų — tai užtikrina, kad visi naudoja tą pačią informaciją ir padeda sukurti nulio pažeidimų aplinką
• Pagreitinkite „permit to dig" patvirtinimus su automatizuotomis, geografiškai pažymėtomis darbo eigomis, kad gautumėte tikslesnius Field duomenis
• Pagerinkite koordinaciją naudodami realio laiko atnaujinimus, kad geodezininkai ir vietos komandos išliktų suderinti viso projekto metu

GIS integravimas į InfraField

Dalux InfraField padeda paversti statinius GIS biuro duomenis į vietoje naudojamą įrankį, sinchronizuotą visiems projekto dalyviams.

Kad duomenis būtų lengviau naudoti lauke, verta sujungti GIS informaciją iš skirtingų šaltinių, pavyzdžiui, iš tinklų operatorių, senesnių geodezinių matavimų ir naujų GIS sistemų, viską vienoje projekto vietoje.

Kai duomenų sluoksniai yra aiškiai ir logiškai suorganizuoti, neapdoroti žemėlapio duomenys virsta paprastu, vartotojui draugišku skaitmeniniu žemėlapiu. Tai leidžia lauko komandoms greitai patikrinti požemines rizikas, valdyti konkrečius inžinerinius tinklus ir peržiūrėti susijusią informaciją tiesiai savo mobiliuosiuose įrenginiuose, nereikalaujant pažangių GIS įgūdžių.

Šis požiūris taip pat užtikrina, kad seni vamzdynai, optinio pluošto kabeliai ir didelės įtampos linijos, kurių gali trūkti naujuose Design BIM modeliuose, būtų rodomi kaip žemėlapio sluoksnis.

GIS duomenys InfraField yra importuojami kaip atskiri failai, ir rekomenduojama pirmiausia įkelti duomenis į Dalux Box, o tada susieti juos su atitinkamomis vietomis. Naudojant Box palengvėja versijų valdymas ir paskirstymas.

Šį straipsnį galite perskaityti, kad sužinotumėte, kaip pridėti GIS failą prie savo projekto: Kaip nustatyti GIS ir „LandXML“

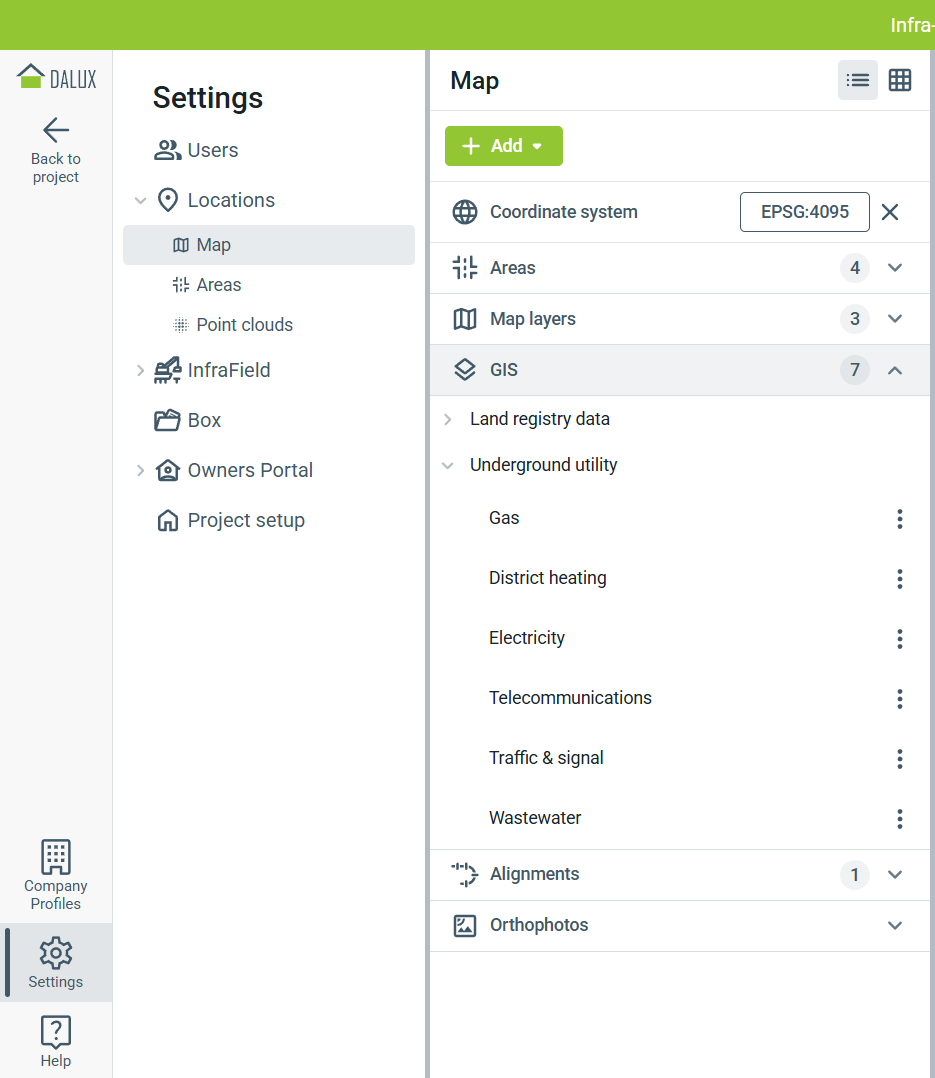

GIS duomenys gali būti organizuojami į atskiras grupes, todėl vartotojai gali lengvai filtruoti ir peržiūrėti tik reikalingus duomenis.

Objekto komandos gali lengvai rasti reikalingą informaciją, nesikapstydamos per pernelyg daug duomenų.

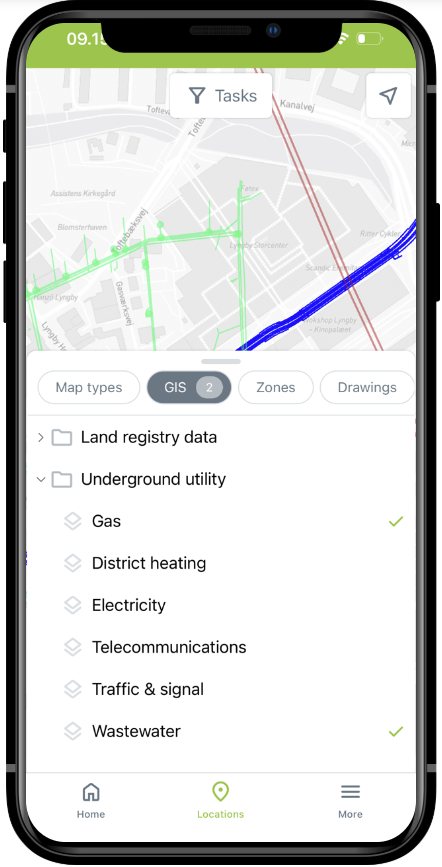

Jei reikia peržiūrėti informaciją iš kelių sluoksnių vienu metu, galite įjungti kelis sluoksnius tuo pačiu metu.

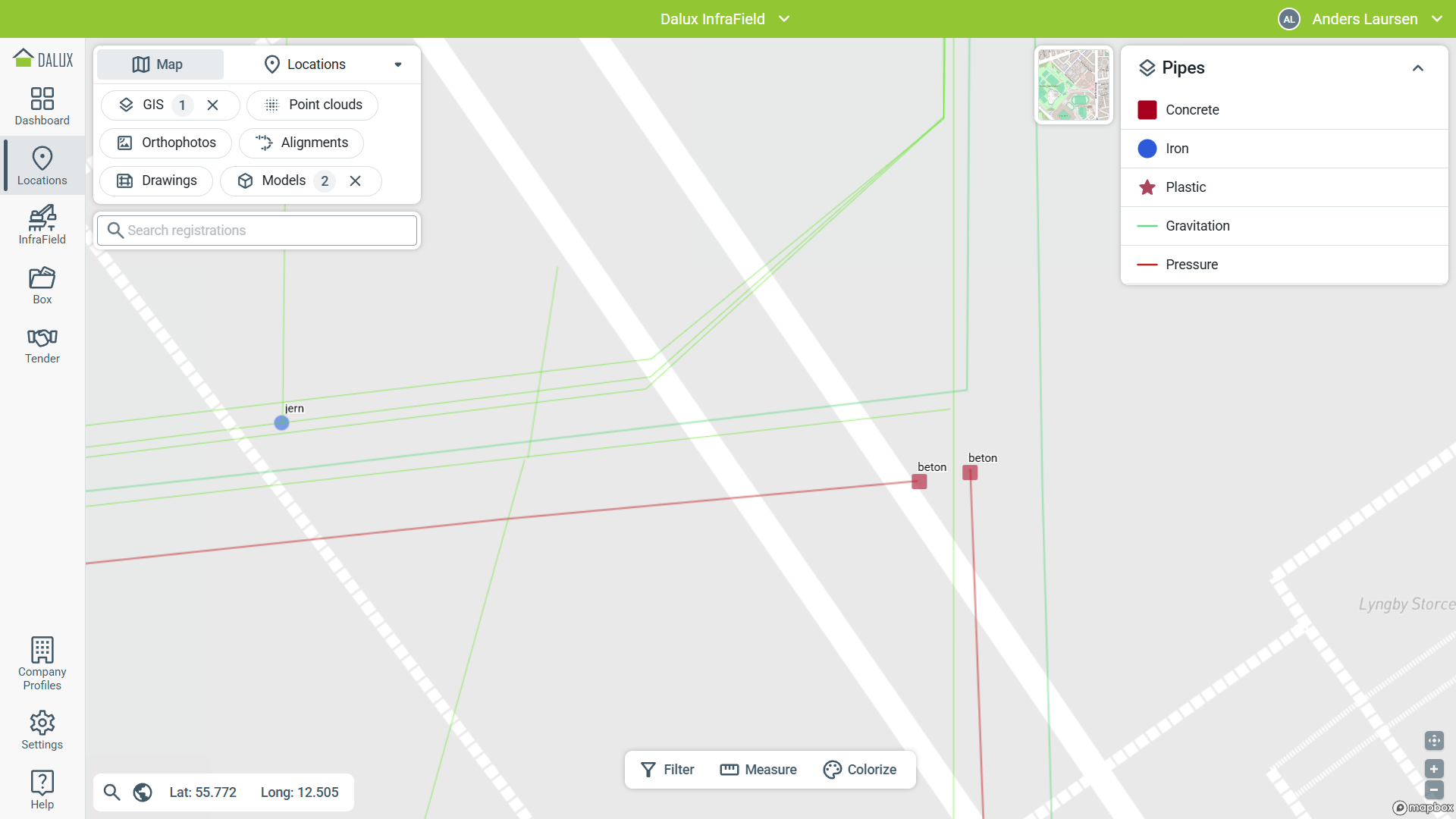

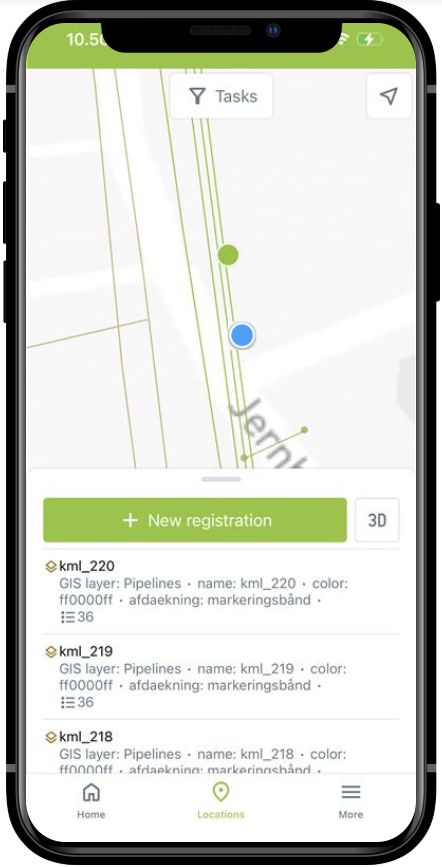

Skirtingai nei PDF, šie sluoksniai leidžia vietos komandoms tiesiogiai bendrauti su GIS duomenimis ir matyti papildomas detales, tokias kaip medžiaga, gylis ir savininkas, tiesiog žemėlapyje. GIS InfraField taip pat yra integruotas tiesiogiai į žemėlapio rodinį ir gali būti rodomas kartu su modeliais, zonomis, sulygiavimais ir brėžiniais.

Projekto administratoriai gali nuspręsti, kurie GIS duomenys turi būti rodomi pagal numatytuosius nustatymus, ir pritaikyti GIS stilių, kad visi matytų nuoseklų vaizdą.

Tai suteikia vietos komandoms aiškius, atnaujintus, interaktyvius duomenis jiems reikalingame kontekste.

Jei jūsų GIS duomenys yra viename dideliame faile ir jų negalima lengvai atskirti, galite pritaikyti turinio stilių, kad aiškiai atskirtumėte, kas yra kas.

Perskaitykite šią dalį, kad sužinotumėte, kaip nustatyti GIS duomenų stilių: Kaip nustatyti GIS ir „LandXML“.

GIS duomenų susiejimas su registravimais

Prijungus GIS duomenis tiesiogiai prie užduočių Dalux, susijusi informacija gali būti automatiškai užpildoma, pašalinant rankinio įvedimo klaidas ir žymiai pagreitinant užduočių kūrimą.

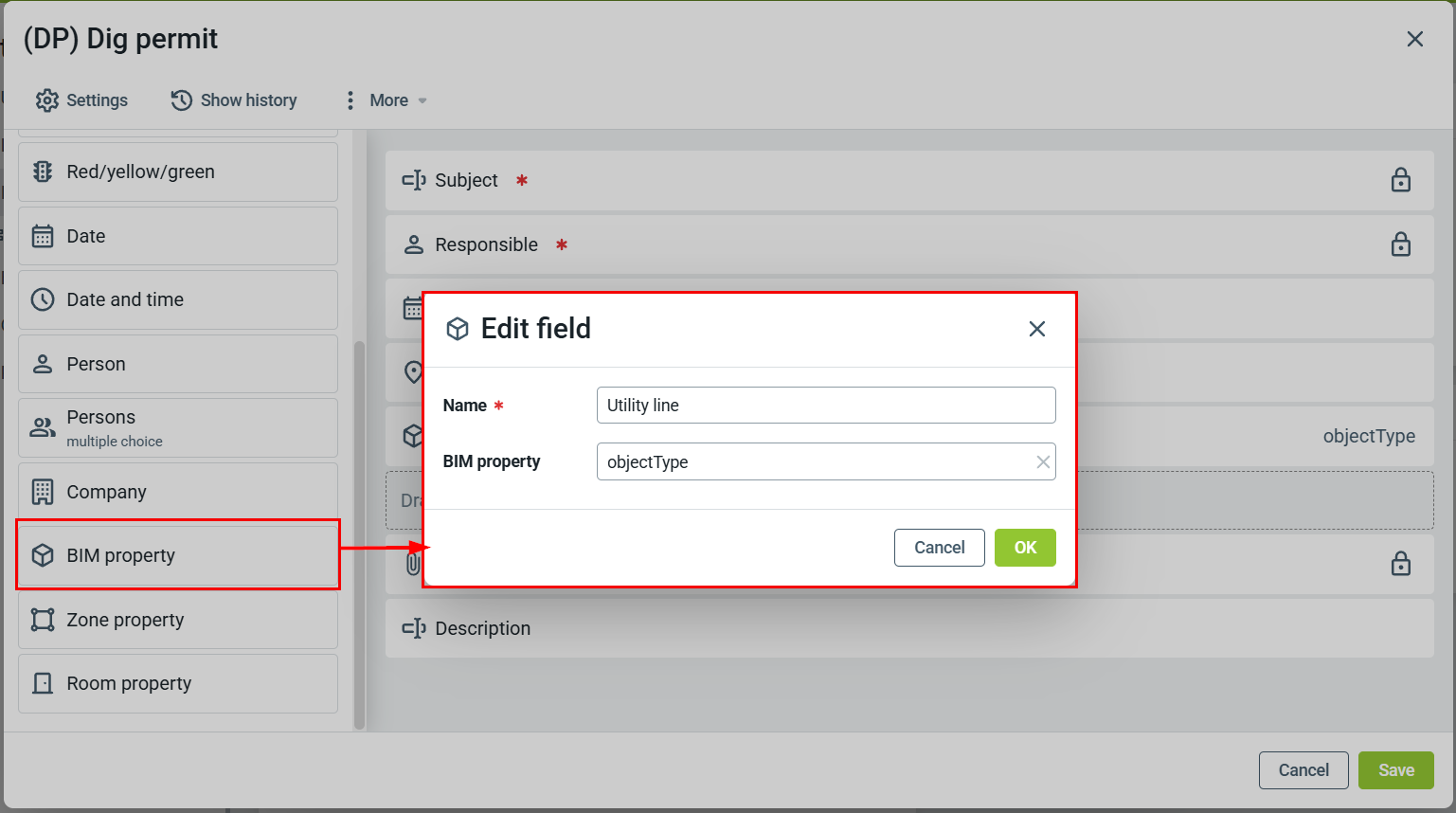

Būdami Dalux administratoriumi, galite sukonfigūruoti konkretų BIM duomenų lauką, kuris ištraukia duomenis iš GIS sluoksnio.

Perskaitykite šį straipsnį, kad sužinotumėte, kaip pridėti užduoties šabloną prie projekto: Kaip nustatyti užduotis.

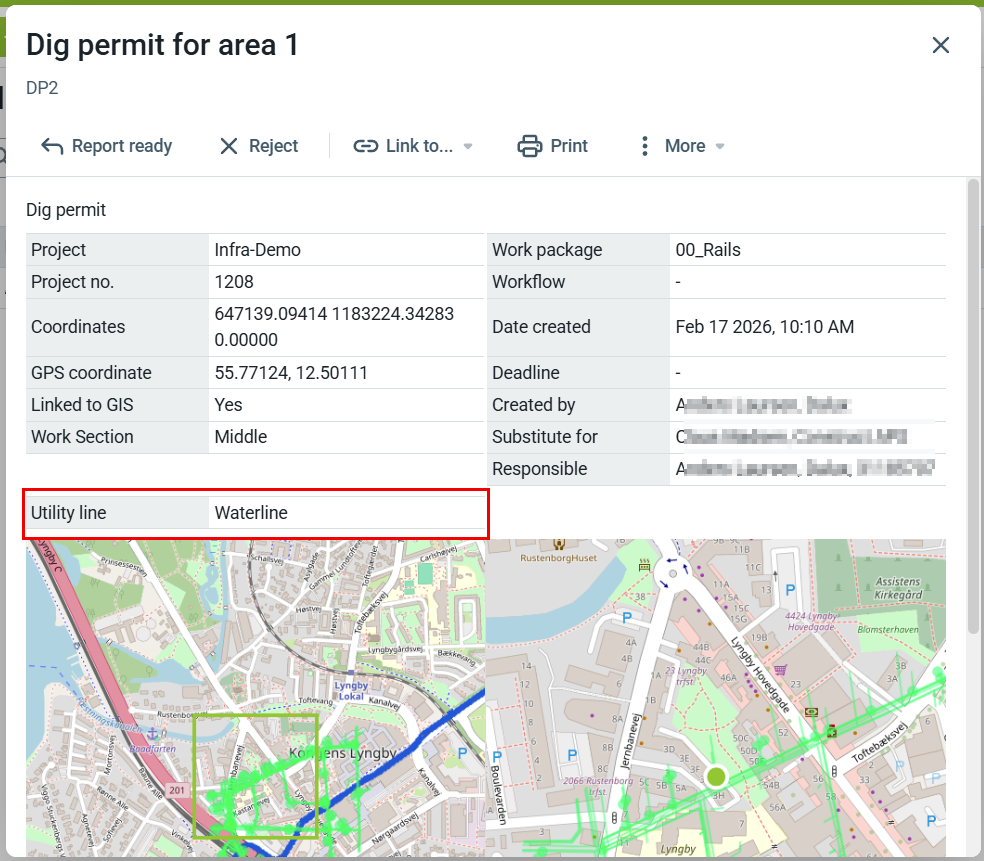

Kai vartotojas sukuria užduotį Dalux ir pasirenka GIS sluoksnį, susijusi informacija automatiškai užpildoma atitinkamuose laukuose, padedant sumažinti rankinį įvedimą.

Nuo statinių žemėlapių iki veiksmams pritaikytų vietos duomenų

Dalux InfraField paverčia statinius GIS biuro duomenis interaktyviu vietoje naudojamu įrankiu, kuris susieja informaciją apie inžinerinius tinklus su užduotimis, patvirtinimais ir kasdiene veikla.

• Patikimas pavojų valdymas: GIS sluoksniai suteikia Field komandoms nuoseklią, atnaujintą paslaugų informaciją, taip mažindami paslaugų smūgius ir gerindami darbų saugą
• Pagerintas koordinavimas: Mobilioji prieiga ir realiojo laiko atnaujinimai palaiko geodezininkus, brigadas ir vietos komandas suderintas viso projekto metu
• Greitesni, skaidrūs patvirtinimai: „Permit to dig“ darbo eigos yra geožymėtos ir integruotos su GIS duomenimis, todėl sumažėja rankinių klaidų ir paspartėja lauko patvirtinimai
