Žemės darbų planavimas ir iškasimo bei užpylimo valdymas

Geležinkelio ir kelių projektų žemės darbų planavimui dažnai naudojami pasenę reljefo modeliai ir neautomatiniai atnaujinimai, dalijami el. paštu arba per aplankus. Kadangi statybvietės sąlygos greitai kinta, tai gali sukelti neatitikimų tarp Design planų ir tikrųjų sąlygų, dėl ko kiekių skaičiavimai tampa netikslūs ir vėluoja projektas.

Dalux InfraField leidžia nuolat atnaujinti geodezinius modelius, suteikdamas komandoms galimybę palyginti esamą reljefą su planuojamais paviršiais bendroje platformoje. Tai palaiko žemės darbų planavimą tikslų ir skaidrų.

Iššūkis

Tradiciniuose projektuose žemės darbų kiekiai gaunami iš kelių atskirų duomenų šaltinių:

• Design modeliai ir sulygiavimų failai
• Periodiniai reljefo modeliai
• PDF sekcijos ir profiliai
• Excel pagrindu parengtos tūrių suvestinės

Ši informacija dažnai dalijamasi el. paštu, bendrinamuose aplankuose ir spausdintuose brėžiniuose, o atnaujinimai atliekami rankiniu būdu. Dėl to komandos gali naudoti pasenusius reljefo duomenis, turėti ribotą supratimą apie pakeitimus, remtis prieštaringais kiekių įvertinimais ir aptikti tūrio neatitikimus per vėlai. Tai gali sukelti neaiškumų žemės darbų planavime ir išteklių paskirstyme kasant.

Kaip tai sprendžia Dalux InfraField

Dalux InfraField siūlo centralizuotą sistemą reljefo modeliams ir referenciniams paviršiams saugoti bei valdyti.

Atnaujinti matavimų duomenys tarnauja kaip pagrindinis šaltinis kiekiams perskaičiuoti viso projekto metu.

Tai užtikrina tikslesnius iškasimo ir užpylimo skaičiavimus, greitesnį neatitikimų aptikimą ir geresnį technikos, transporto bei medžiagų naudojimo planavimą.

Planavimo komandos pradeda importuodamos būtinus duomenų rinkinius kiekių skaičiavimams:

• Esamas reljefo modelis
• Design ir formavimo paviršiai
• Sulygiavimai

Visi duomenų rinkiniai saugomi vienoje koordinuotoje aplinkoje, sumažinant poreikį atskiroms failų sistemoms ir užtikrinant, kad skaičiavimai naudotų nuoseklius, patvirtintus duomenis.

Rezultatas

Su Dalux InfraField gaunate:

• Centralizuoti reljefo modeliai ir planavimo duomenys padeda infrastruktūros projektams pereiti nuo retkarčiais vykdomo, dokumentais grįsto planavimo prie nuolatinio skaitmeninio valdymo.
• Tikslumas pagerėja, o planavimo patikimumas sustiprėja vykdant kasimo ir žemės darbų veiklas.
• Sumažėja netikėtų tūrio pokyčių rizika, sukuriant struktūrizuotą ir išplečiamą pagrindą labiau prognozuojamam žemės darbų valdymui geležinkelio ir kelių projektuose.

Žemės darbų iškasimo ir užpylimo skaičiavimas

Naudodamas funkciją „Kiekiai“ Dalux InfraField, lauko inžinierius apskaičiuoja iškasimą ir užpylimą, palygindamas esamą reljefą su formavimo paviršiumi.

Tai daroma sukuriant paviršius Dalux, remiantis:

• esamu reljefu (pagal matavimų duomenis)
• formavimo lygiu (numatomas galutinis žemės darbų lygis)

Formavimo lygis gali būti importuojamas kaip reljefo modelis, jei jis yra, arba sugeneruojamas pasirenkant BIM elementus iš jūsų Design modelio.

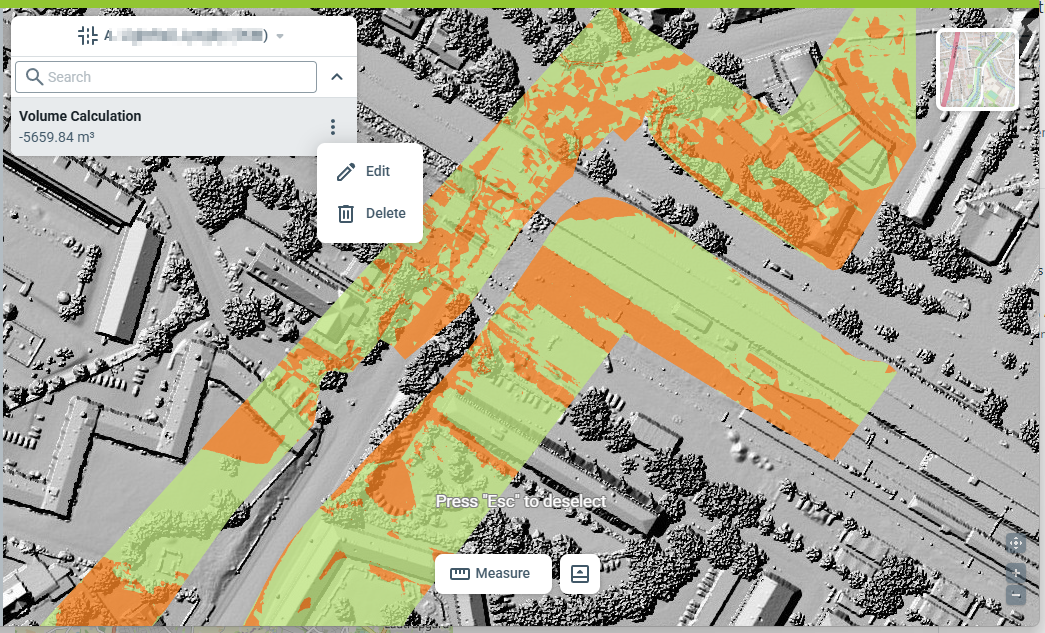

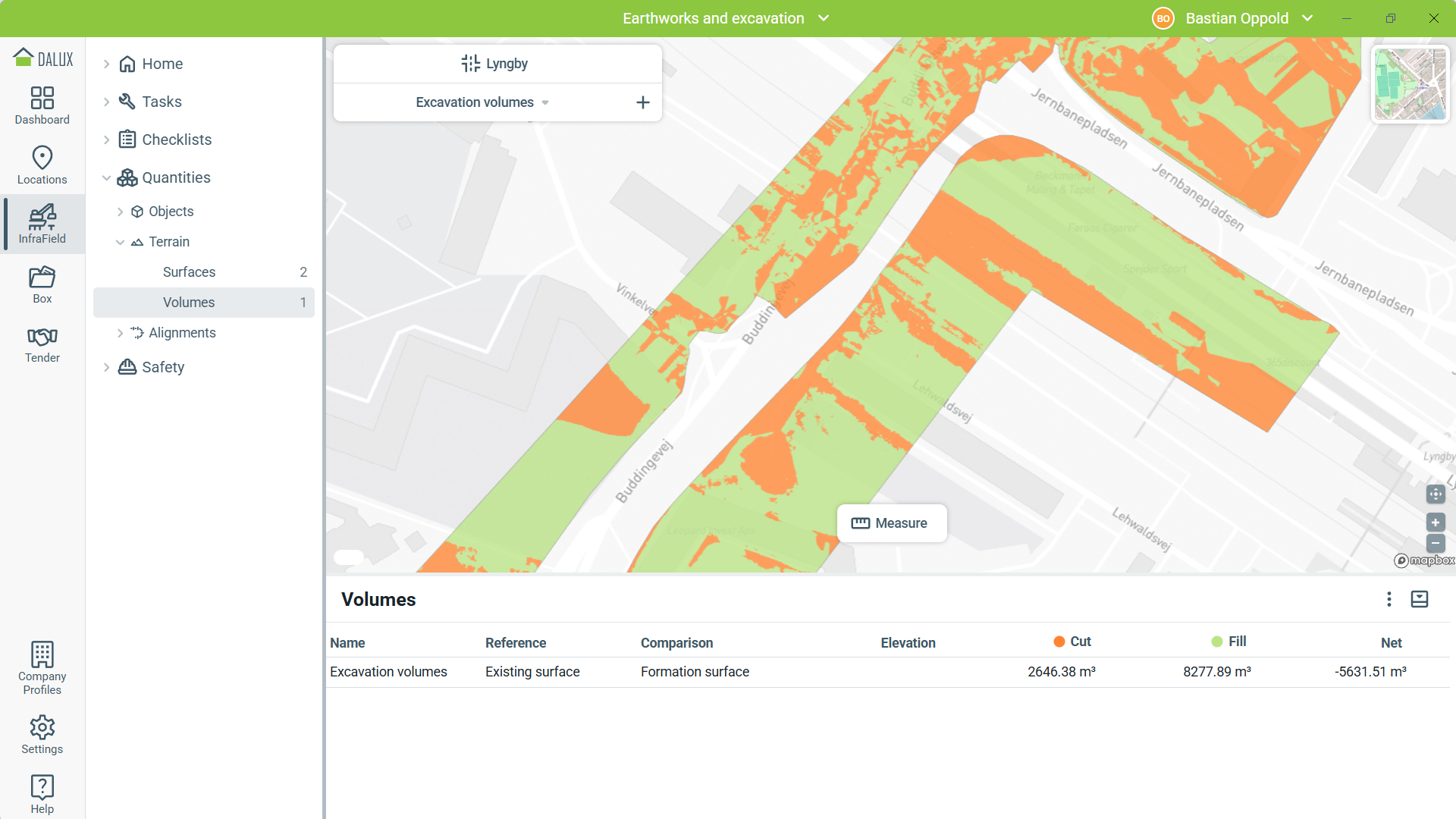

Dalux palygina abu paviršius ir pateikia aiškią iškasimo ir užpylimo tūrių suvestinę pasirinktam projekto plotui. Tai padeda objekto inžinieriams greitai pamatyti bendrus kasimo ir pylimo poreikius.

Sulygiavimo duomenys gali būti sujungti su reljefo duomenimis, kad būtų sukurtas profilio skaičiavimas.

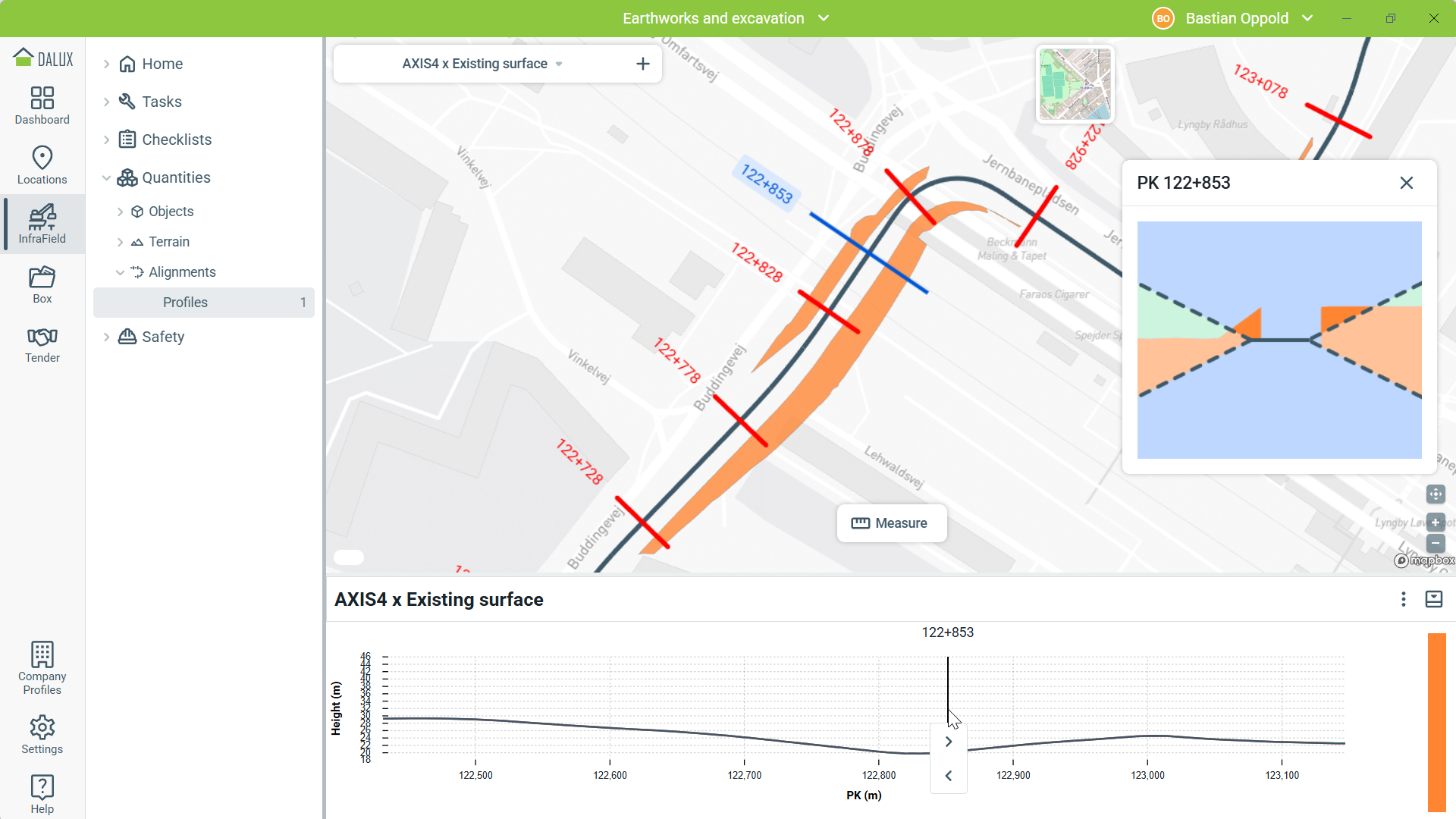

Profilis vizualizuoja iškasimą ir užpylimą palei kilometravimą ir gali apimti iškasimo arba užpylimo šlaitus, suteikdamas aiškią apžvalgą, kur reikalingas kasimas arba pylimas.

Tai palaiko etapinio planavimo, išteklių paskirstymo ir gamybos stebėsenos vykdymą koridoriuje.

Žingsnis po žingsnio instrukcijas, kaip naudoti kiekius, rasite šiame straipsnyje: Kaip naudoti kiekius InfraField

Vykdoma reljefo ir Design palyginimo

InfraField galite reguliariai atnaujinti ir įkelti naujas reljefo modelių versijas, užtikrindami, kad visos sritys rodytų naujausias vietovės sąlygas. Funkcija „Kiekiai“ leidžia objekto inžinieriams nuolat palyginti šiuos atnaujintus reljefo modelius su Design ir formavimo lygiais.

Šis palyginimas leidžia komandoms anksti pastebėti galimas problemas, pvz., skirtumus nuo planuotų lygių arba problemas su formavimo lygiais. Ypač naudinga svarbiose srityse, tokiose kaip požeminiai perėjimai ir tilto privažiavimai, pereinamosios zonos tarp iškasimo ir pylimo bei vietos, kur prijungiamos drenažo sistemos.

Ankstyvas matomumas palengvina savalaikių koregavimų atlikimą, o tai padeda išvengti klaidų, darančių įtaką vėlesniems statybos etapams.

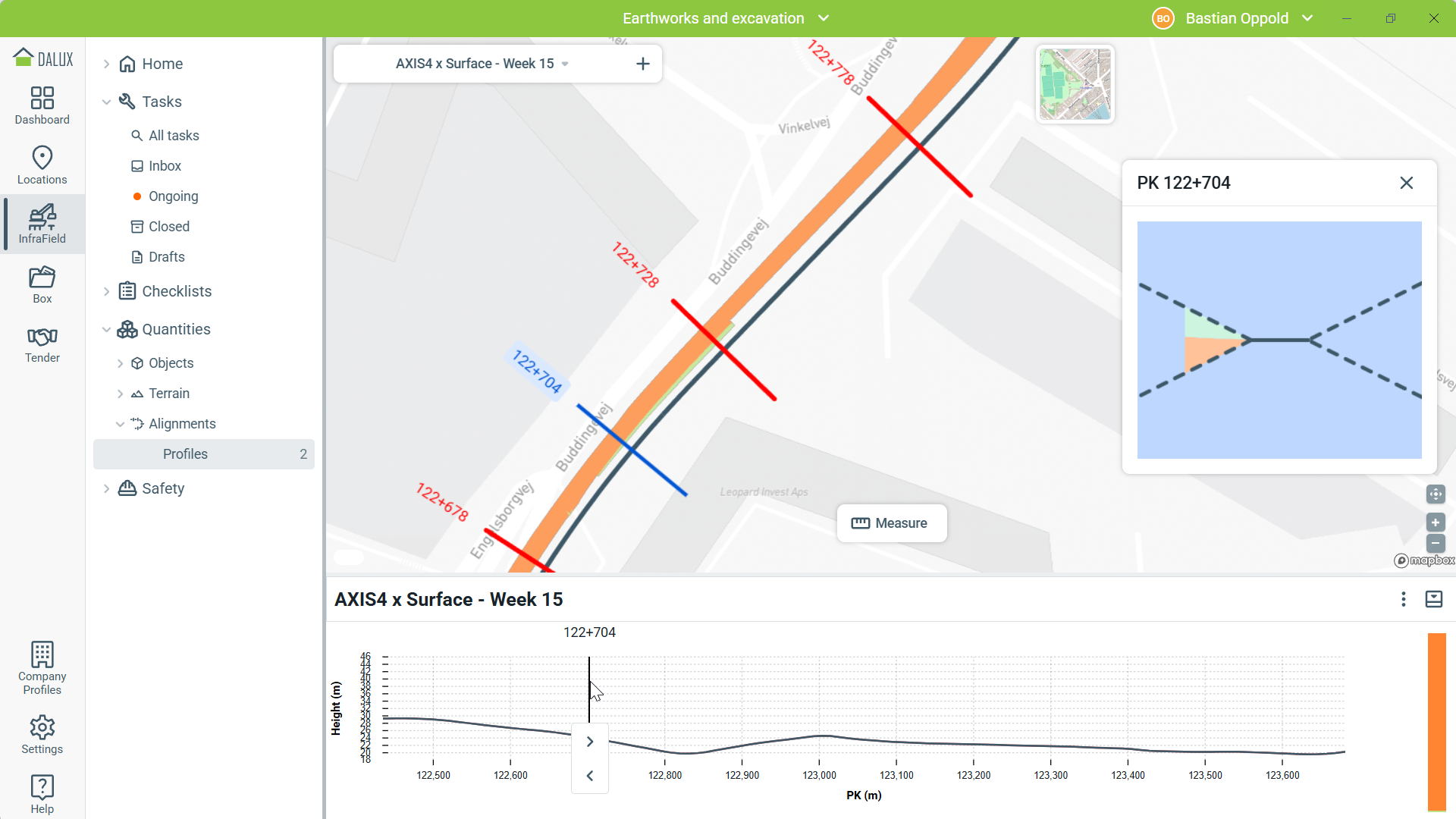

Kiekvienam atnaujintam reljefo modeliui galima vos keliais paspaudimais sukurti paviršių ir iš karto jį palyginti su formavimo lygiais ir sulygiavimais, todėl projektui judant į priekį galite nuosekliai atlikti iškasimo ir užpylimo skaičiavimus.

Reljefo versijų atnaujinimas suteikia tikslų skaitmeninį vietovės vystymosi įrašą, kuris padeda sekti kasimo pažangą laikui bėgant. Reguliarūs atnaujinimai taip pat suteikia geresnį supratimą apie technikos naudojimą, medžiagų transportavimą ir paskirstymą bei palengvina skirtumų nuo planuotų formavimo lygių ar numatomų tūrių pastebėjimą prieš tai, kai jie paveikia vėlesnius statybos etapus.

Nuo statinių įvertinimų prie nuolatinės kiekių kontrolės

Dalux InfraField sujungia reljefo ir Design duomenis vienoje platformoje, palengvindama tikslių, atnaujintų iškasimo ir užpylimo skaičiavimų gavimą, pagrįstų vykdomomis vietovės sąlygomis.

Tai gali padėti geriau planuoti žemės darbus, valdyti išteklius ir anksti pastebėti galimas problemas.

InfraField naudojimo žemės darbų planavimui ir iškasimo bei užpylimo valdymui pranašumai yra:

• Visų reljefo ir Design duomenų laikymas vienoje vietoje užtikrina, kad kiekių skaičiavimai būtų nuoseklūs ir tikslūs
• Reguliarūs atnaujinimai leidžia greitai pastebėti bet kokius pakeitimus ir stebėti kasimo pažangą
• Tiksli tūrio ir profilio informacija padeda planuoti išteklių naudojimą kiekvienam statybos etapui
