Dalux InfraField leidžia peržiūrėti ir tvarkyti GIS duomenis ir „LandXML“ failus tiesiogiai projekto žemėlapiuose.
Tai integruoja dizainą, geodezinius matavimus ir realaus pasaulio koordinates į vieną rodinį, padėdama komandoms orientuotis ir žymėti infrastruktūros projektus.
Dėl palaikomų duomenų formatų apžvalgos perskaitykite šį straipsnį: Palaikomi duomenų formatai InfraField.
Vartotojo teisės
Norėdami sukurti, ištrinti arba pakeisti GIS duomenis, turite turėti projekto administratoriaus rolę arba priklausyti įprastinei vartotojų grupei su leidimu peržiūrėti ir redaguoti plotus, pastatus ir vietas.
GIS ir „LandXML“
Įsitikinkite, kad koordinačių sistema sukonfigūruota prieš įkeliant failus, nes visi įkelti failai bus automatiškai pozicionuojami ir jų negalima reguliuoti rankiniu būdu. Daugiau galite sužinoti šiame straipsnyje: Kaip nustatyti koordinačių sistemas

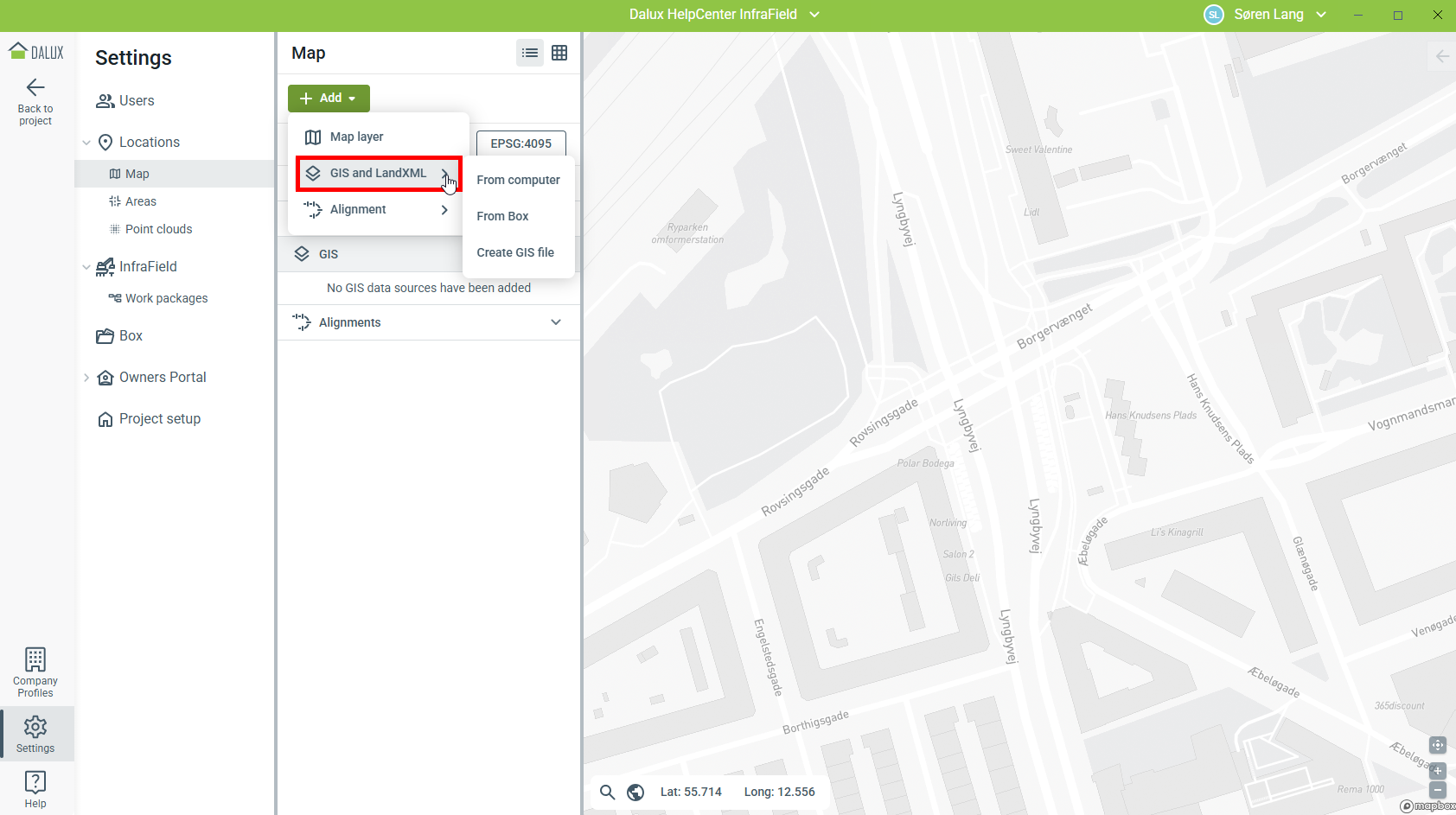

Norėdami įkelti GIS arba „LandXML“ failus į projektą, eikite į
Nustatymai
Vieta
Žemėlapis
Pridėti
GIS ir „LandXML"
GIS duomenis galite pridėti iš jūsų kompiuterio, iš Box arba sukurdami GIS duomenis tiesiogiai InfraField.
Palaikomi formatai yra: GML, KML, KMZ, „LandXML“ ir SHP (suslėgti).
Įkelti iš kompiuterio arba Box
Kai į projektą, kuriame yra kelios failų sritys, įkeliate failus iš „Box“, galutiniams vartotojams Vietose bus matomi tik Paskelbti failai srityje patvirtinti failai. Tai taip pat taikoma, kai įkeliate failą iš savo kompiuterio ir vėliau pridedate jį į Box.

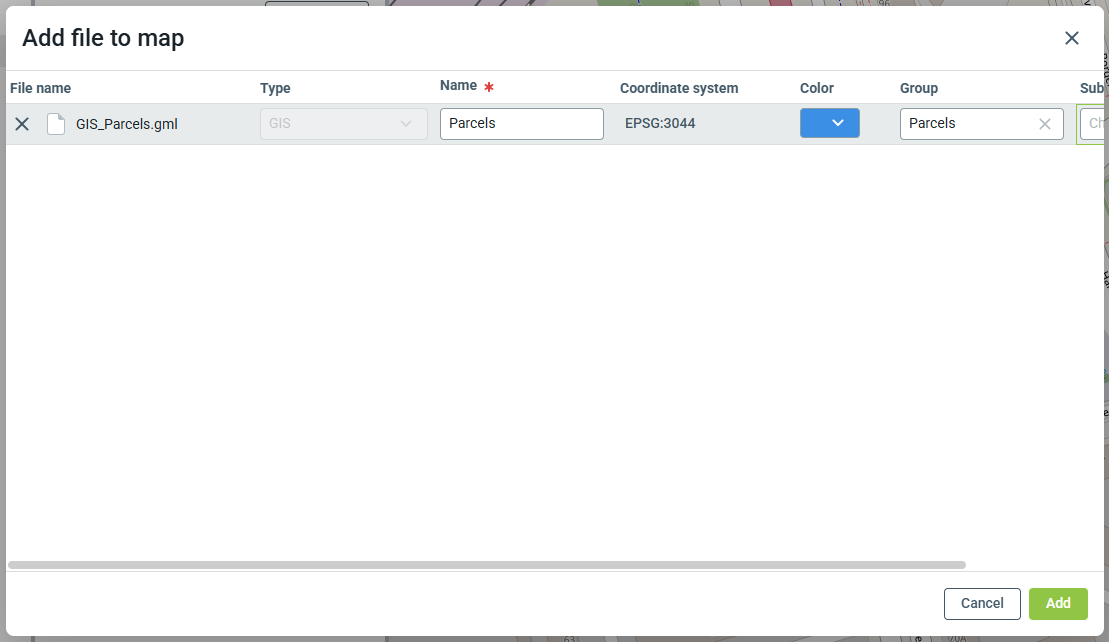

Pridėdami GIS, turite užpildyti informaciją apie failą.
Pavadinimas: Pavadinimas rodomas Vietose.
Koordinačių sistema: jei faile yra koordinačių sistema, ji bus rodoma čia. Jei nerodoma koordinačių sistema, faile bus naudojama numatytoji projekto koordinačių sistema.
Pastaba
Nekeiskite šios vertės; jei koordinačių sistema skiriasi nuo projekto naudojamos, Dalux konvertuos koordinates įkeliant failą.
Spalva: Tai nustatys numatytąją GIS duomenų spalvą.
Grupė: naudojama GIS kategorizuoti aplankuose Vietos modulyje.
Pogrupis: naudojamas GIS kategorizuoti poaplankiuose Vietos modulyje.
Failai turi būti apdoroti prieš rodant duomenis galutiniam vartotojui Vietose.

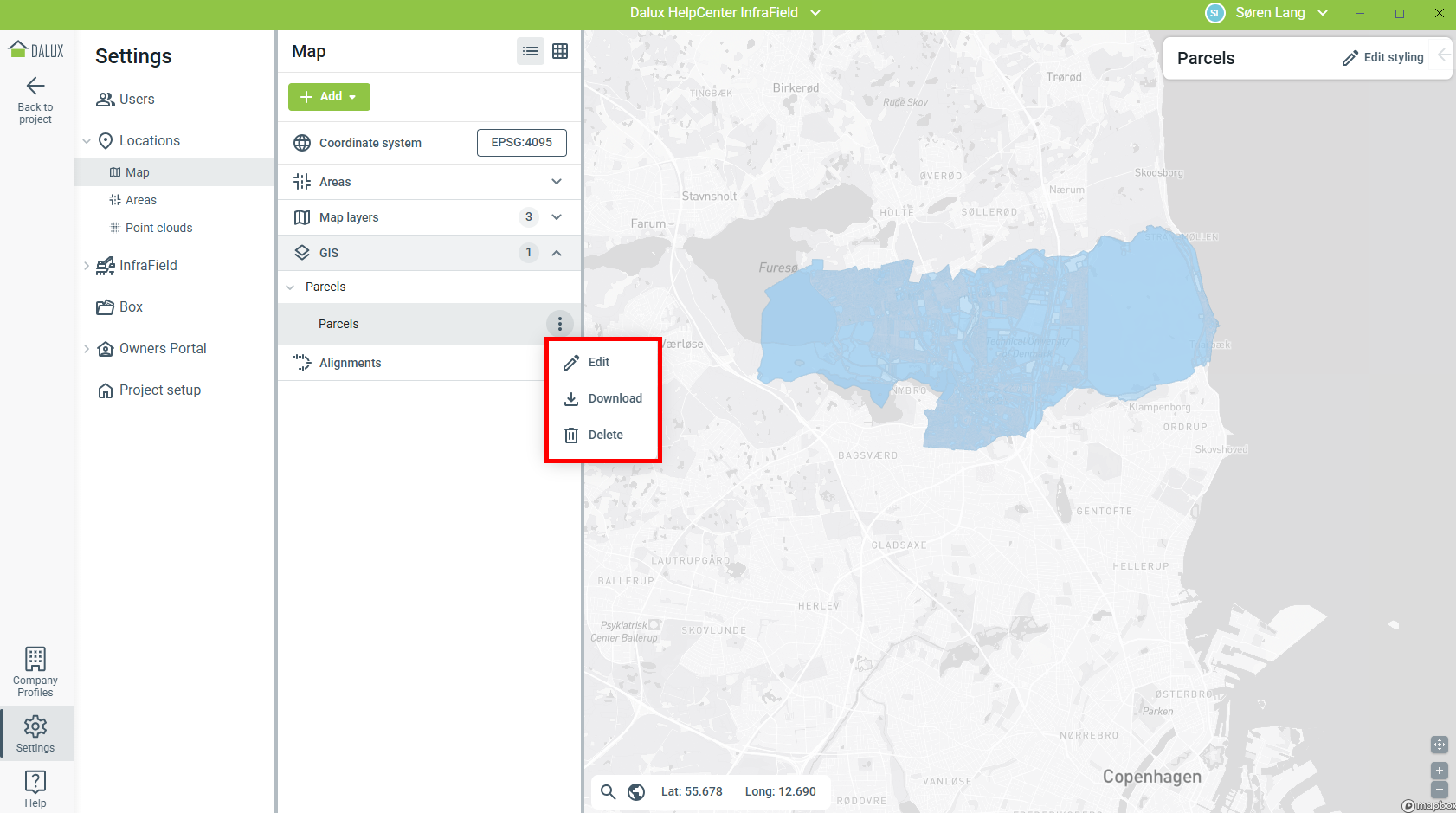

Spustelėkite
Redaguoti
Atsisiųsti arba
Ištrinti failą.
Ištrynus failą jo neįkėlus į Box, jis bus visam laikui pašalintas iš projekto ir jo nebus galima atkurti. Įsitikinkite, kad atsisiuntėte visus reikalingus duomenis prieš tęsdami trynimą.

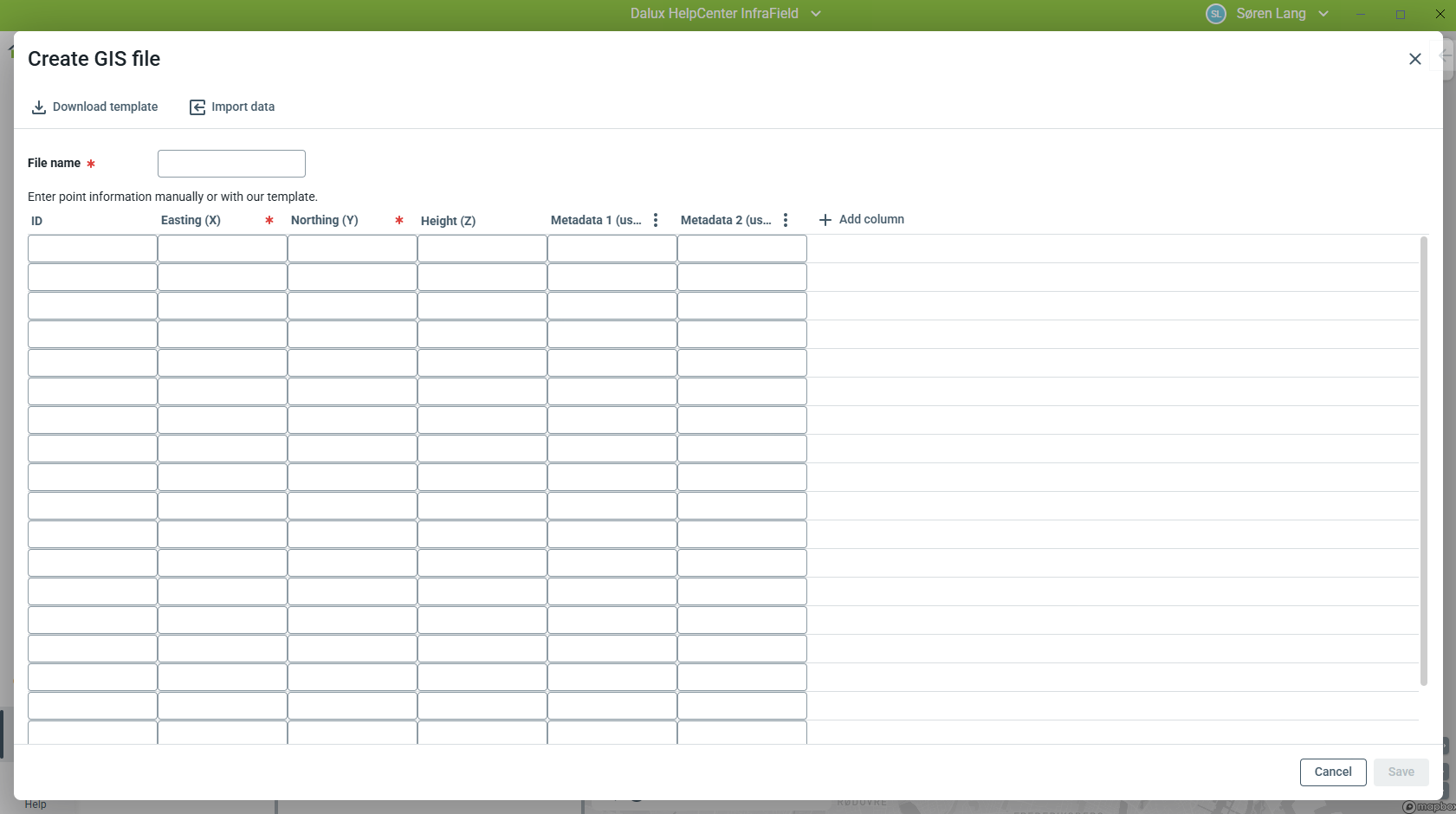

Sukurti GIS failą
Ši parinktis leidžia sugeneruoti GIS duomenis iš teksto arba CSV failo.
Galite įvesti duomenis tiesiogiai lange arba atsisiųsti šabloną lokaliai, užpildyti jį informacija ir importuoti duomenis.
Tai leidžia jums sukurti taškų duomenis tiesiogiai Dalux, kurie yra traktuojami kaip visi kiti GIS failai.
Šiuo metu palaikomi tik taškai.

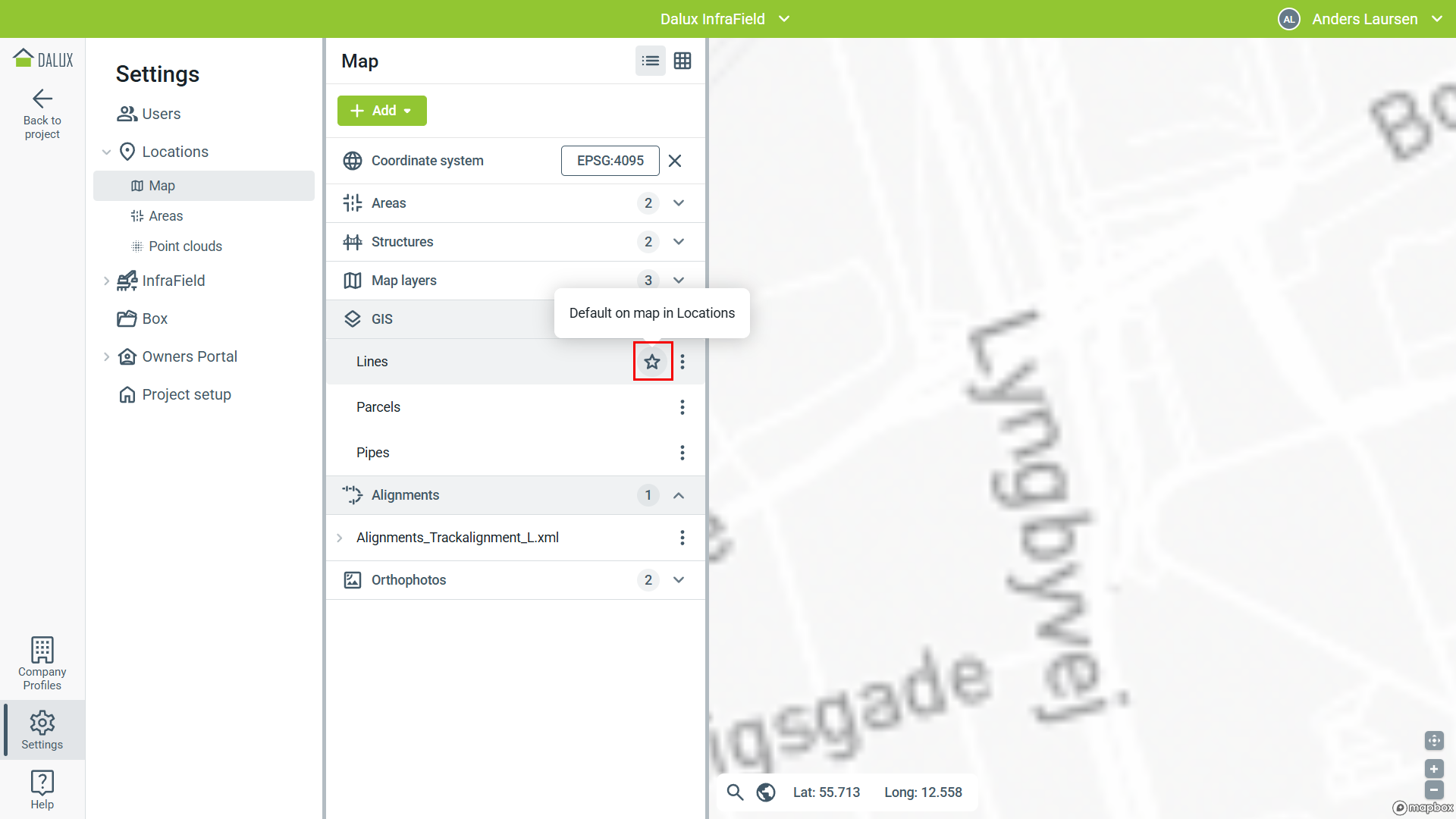

Numatyta įjungta
GIS arba „LandXML“ failas pagal numatytuosius nustatymus gali būti nustatytas kaip matomas visiems vartotojams.
Pasirinkite žvaigždutę šalia failo pavadinimo, kad tai įjungtumėte, ir duomenys bus automatiškai rodomi, kai vartotojai atidarys žemėlapio rodinį.
GIS stilius

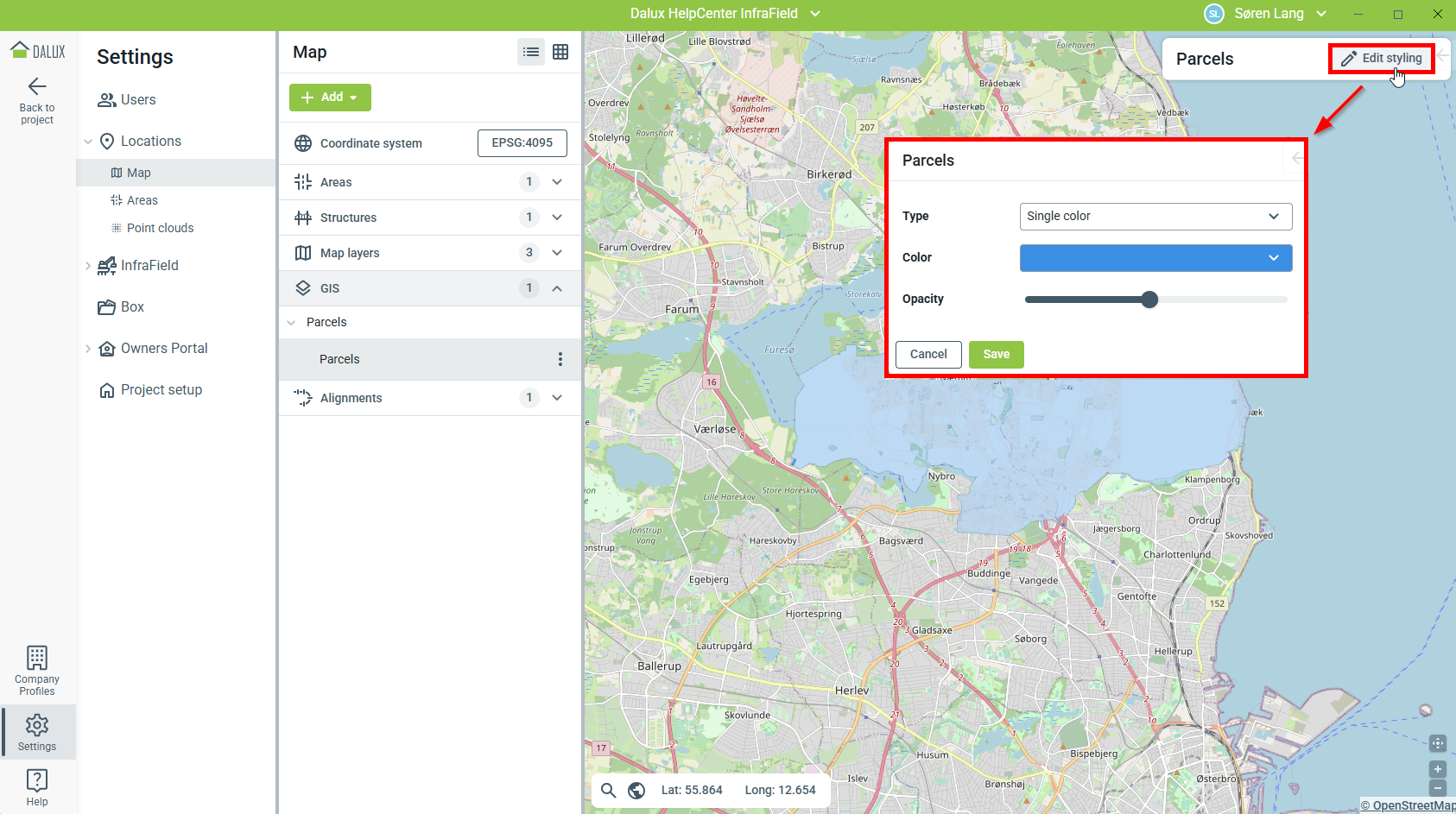

Kai GIS failas pridėtas, galite pakoreguoti jo stilių ir išvaizdą galutiniams vartotojams.

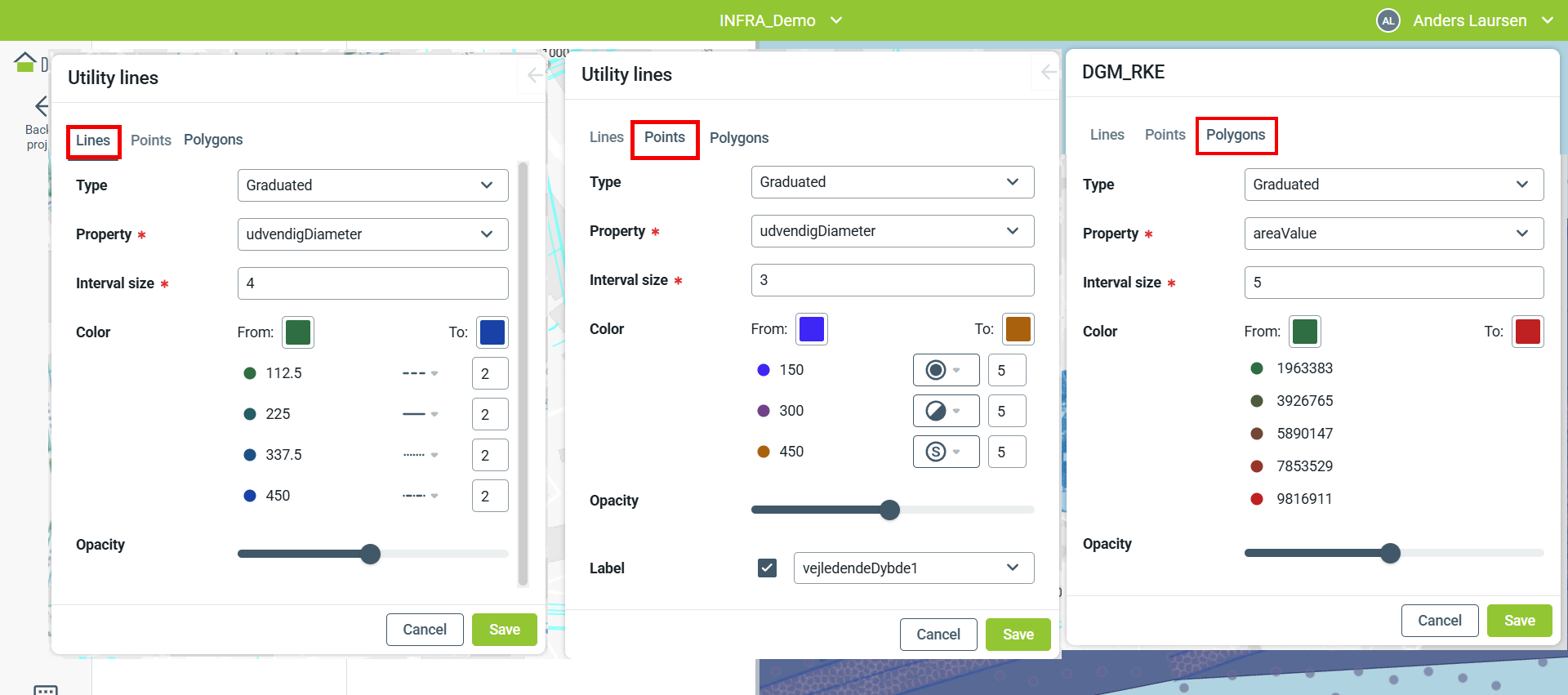

Stilizuojant GIS elementus galite pasirinkti linijas, taškus arba poligonus, priklausomai nuo geometrijos tipų, esančių GIS faile.
Atkreipkite dėmesį, kad bet koks stilius paveiks tik šiuo metu pasirinktą failą.
Linijos gali būti stilizuojamos pagal spalvą, linijos tipą ir plotį, kurie visi gali skirtis priklausomai nuo pasirinkto tipo (žr. žemiau). Nepermatomumas taikomas vienodai visoms linijoms, neatsižvelgiant į tipą.
Taškai gali būti stilizuojami pagal spalvą, simbolį ir dydį, kurie taip pat gali skirtis priklausomai nuo tipo.
Nepermatomumas taikomas vienodai visiems taškams, neatsižvelgiant į tipą.
Etiketės gali būti pasirenkamai rodomos pagal pasirinktą savybę.
Poligonai gali būti stilizuojami pagal spalvą, kuri gali skirtis priklausomai nuo tipo.
Nepermatomumas taikomas vienodai visiems poligonams, neatsižvelgiant į tipą.
Tipas
Galite pasirinkti vieną iš trijų tipų: Viena spalva, Suskirstyta į kategorijas arba Graduota, kurie nulems, kaip duomenys bus rodomi vartotojams.
Nepermatomumas ir etiketės nebus paveikti šio pasirinkimo ir bus taikomi vienodai.

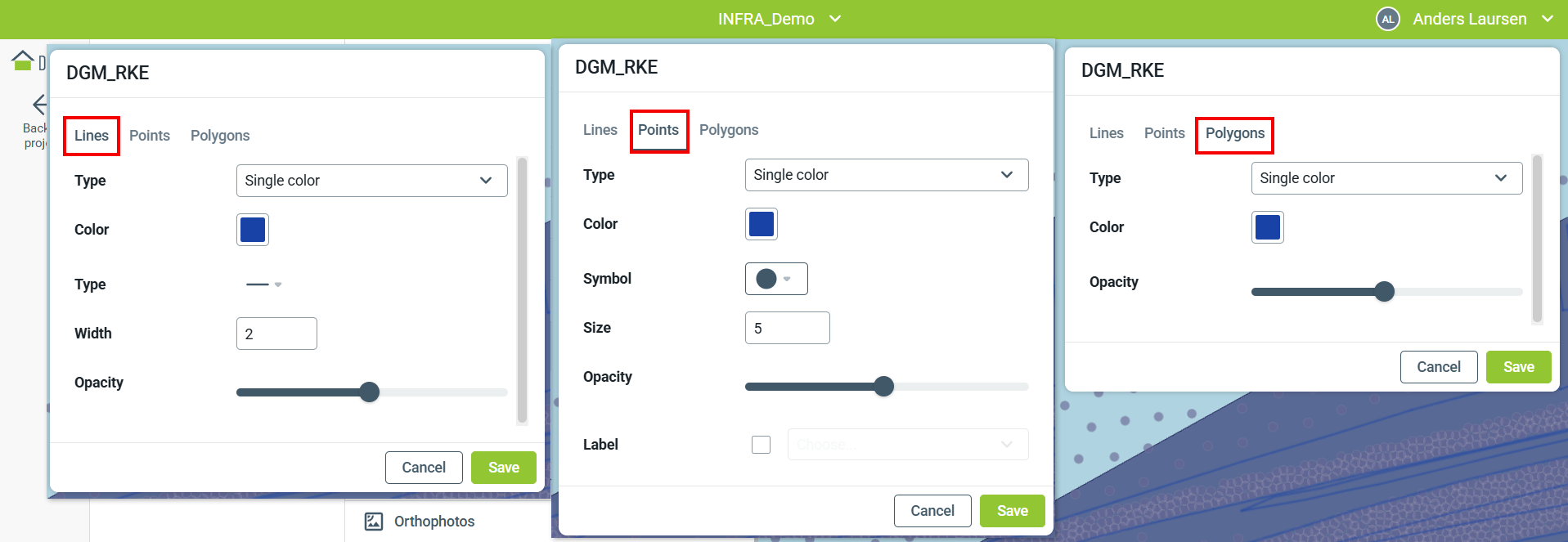

Viena spalva:
Visi elementai turi tą pačią išvaizdą.

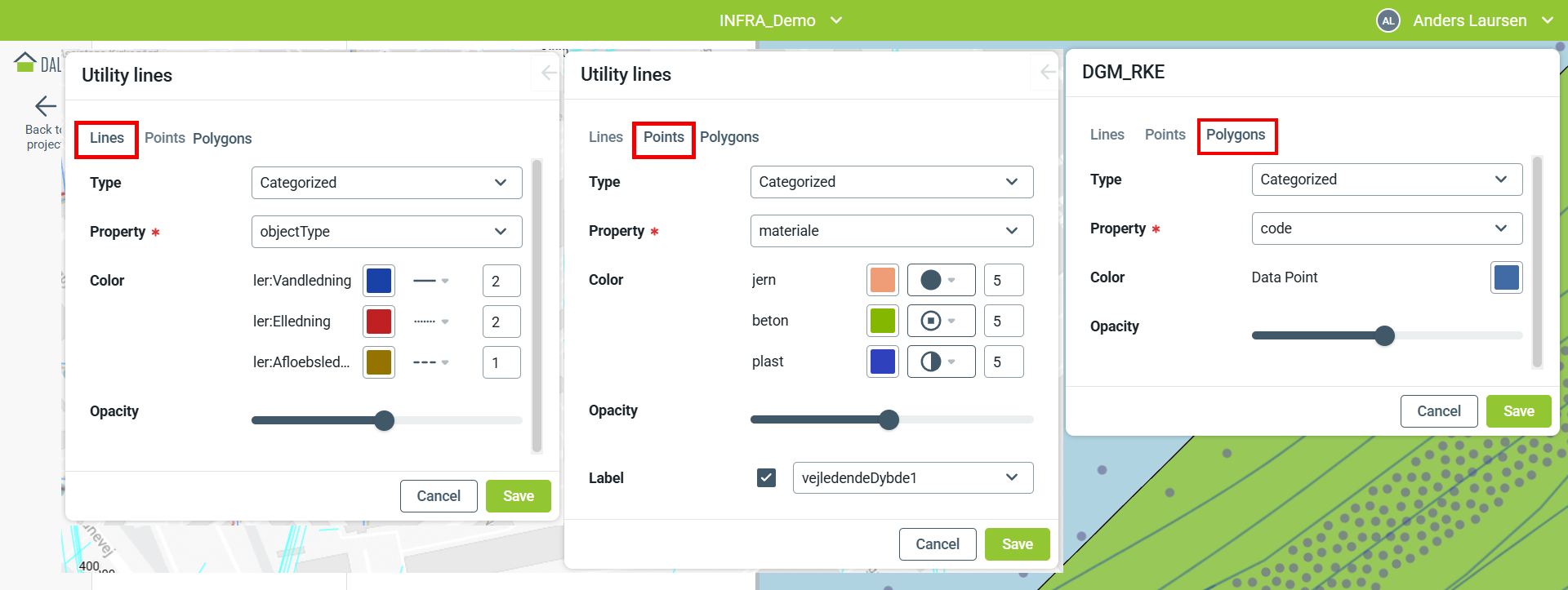

Suskirstyta į kategorijas
Elementų išvaizda nustatoma pagal savybės vertę iš GIS failo. Kiekviena savybė gali turėti savo spalvą, tipą/simbolį ir storį/dydį.
Graduota
Elementų išvaizda nustatoma pagal savybės vertę iš GIS failo pagal įprastinį intervalą.
'Intervalo dydis' nustato kategorijų skaičių ir verčių diapazoną.
'Nuo' spalva taikoma mažiausiai vertei, o 'Iki' spalva taikoma didžiausiai vertei.
Tarpinių intervalų spalvos sudaro gradientą, kiekvienam intervalui turint savo tipą/simbolį ir storį/dydį.
