Sulygiavimai yra esminė linijinės infrastruktūros projektų dalis, pavyzdžiui geležinkeliai ar keliai.
Dalux juos galima naudoti stočių pridėjimui, sukurti sulygiuotas zonų sekcijas, apskaičiuoti kiekius ir dar daugiau.
Sulygiavimus galima įkelti kaip LandXML failą arba kaip IFC failo dalį.
Daugiau apie palaikomus formatus galite perskaityti šiame straipsnyje: Palaikomi duomenų formatai InfraField
Įkelti sulygiavimų failus

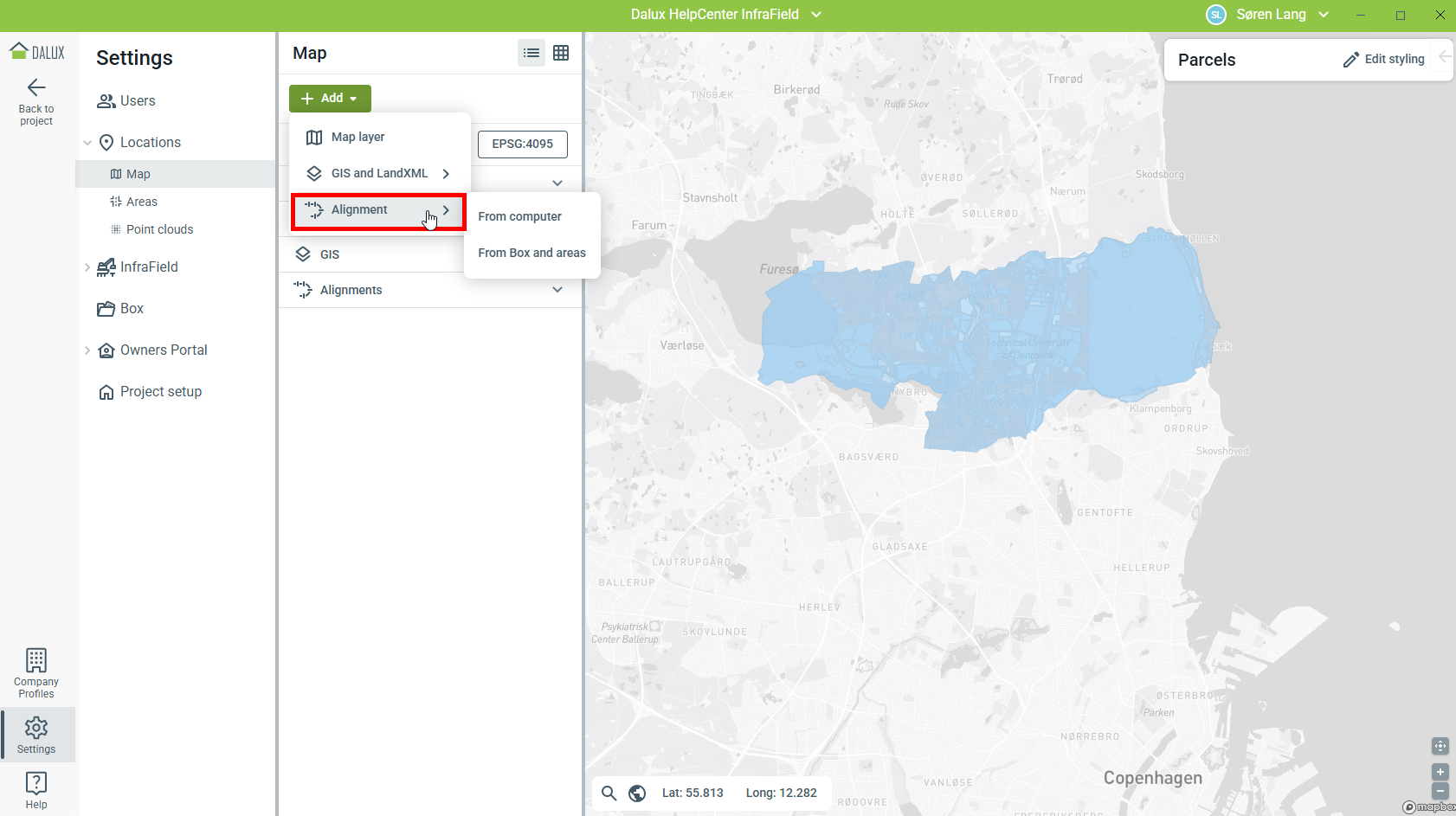

Norėdami pridėti naują sulygiavimų failą į Vieta, eikite į:
Nustatymai
Vieta
Žemėlapis
Pridėti
Sulygiavimai.
Pasirinkite failą iš Dalux Box aplanko arba įkelkite sulygiavimų failą iš jūsų kompiuterio.
Sulygiavimus taip pat galima pridėti iš IFC failų, pridėtų prie Sritys, jei jie turi sulygiavimo duomenis. Šie IFC failai bus rodomi kartu su failais iš Dalux Box, todėl lengva vienu metu pasirinkti visus tinkamus failus.
Jei sulygiavimų failai arba IFC failai turi kelis sulygiavimus, visi jie gali būti importuoti vienu metu.

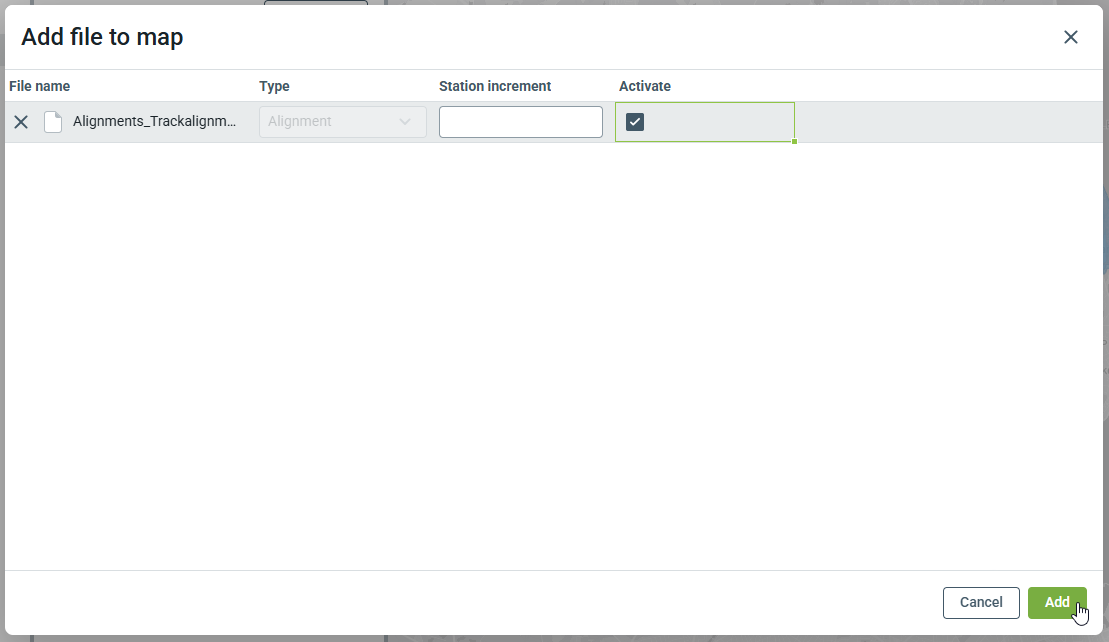

Stoties intervalai: Remiantis sulygiavimo geometrija, galite pridėti intervalus sulygiavimo žymėjimui žemėlapyje ir 3D rodinyje. Tai pagerina navigaciją ir leidžia lengviau sukurti skerspjūvius.
Įveskite norimus intervalus skaičiumi (min. 5), ir Dalux sukurs šiuos intervalus metrais.
Aktyvuoti: Pažymėkite šį langelį, kad aktyvuotumėte šiuos sulygiavimus ir padarytumėte juos matomus Vieta.

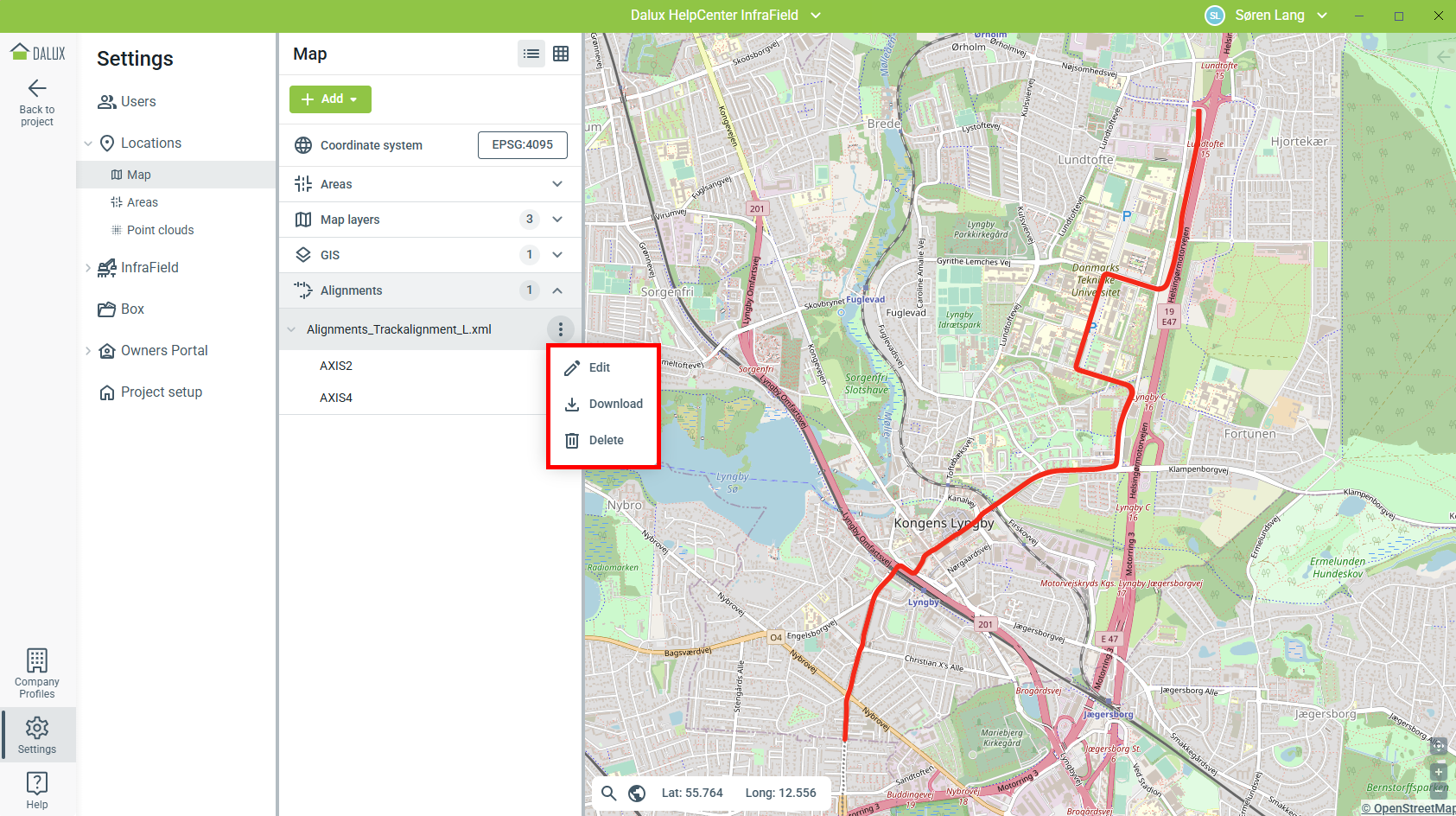

Failai rodomi Žemėlapio Struktūra, ir kiekvienas failo sulygiavimas parodytas žemiau.
Naudokite piktogramą, kad
redaguotumėte,
atsisiųstumėte arba
ištrintumėte failą.

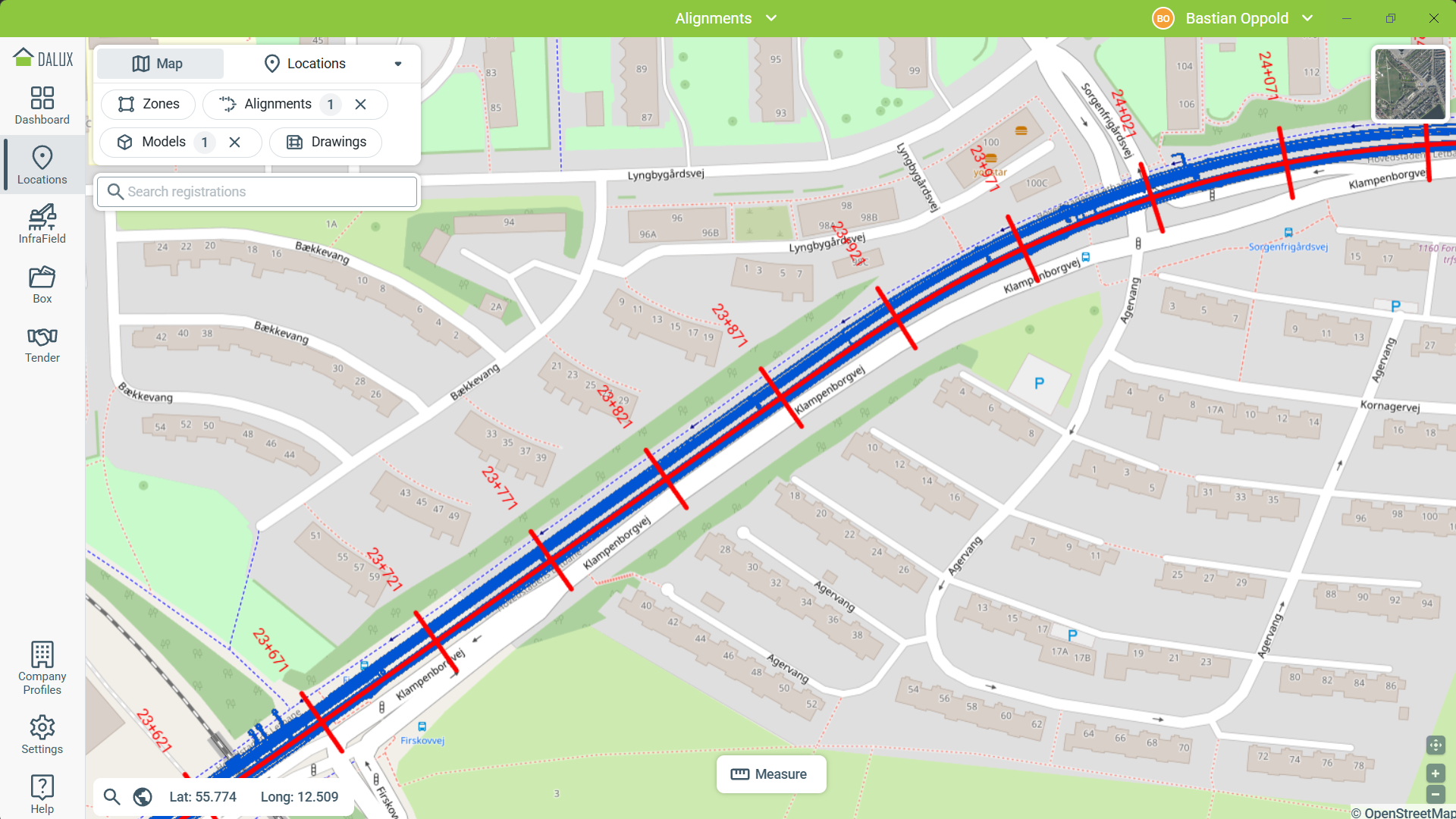

Kai sėkmingai įkėlėte sulygiavimus į Vieta, jie yra prieinami vartotojams navigacijai ir skerspjūvių kūrimui; taip pat juos galite naudoti zonų kūrimui arba kiekių apskaičiavimui.
Daugiau
Daugiau apie skirtingus sulygiavimų naudojimo būdus InfraField skaitykite šiuose straipsniuose:
Kaip naudoti žemėlapius InfraField darbalaukyje
