Kaip nustatyti Sritys ir Struktūros

Šiame straipsnyje sužinosite, kaip nustatyti sritis ir struktūras InfraField.

Didelio masto infrastruktūros projektai paprastai susideda iš linijinių koridorių, pvz., kelių ar geležinkelio sulygiavimų, kartu su fiksuotomis struktūromis, esančiomis palei koridorių, pvz., stotimis, techniniais pastatais, tiltais ar prieigos šachtomis.

Nors šie elementai gali turėti panašių duomenų tipų (modeliai, reljefas ir brėžiniai), Dalux InfraField jie yra struktūruojami ir naršomi skirtingai.

Linijinius elementus reikėtų konfigūruoti kaip Sritys, o panašius į pastatus arba fiksuotus struktūrinius elementus – kaip Struktūros. Šiame straipsnyje paaiškinami skirtumai ir pateikiama, kaip juos teisingai nustatyti.

Sritys

Sritys naudojamos linijinių infrastruktūros projektų organizavimui. Plotas reiškia nuolatinį geografinį plotą, pvz., kelią arba geležinkelio sulygiavimą.

Sritys:

• Neturi lygių
• Gali siekti iki 50 km
• Palaiko reljefo modelius, Design modelius ir susietus brėžinius
• Gali būti segmentuojamos naudojant sulygiavimus

Sritys rodomos žemėlapio rodinyje, kai bent vienas BIM failas su koordinatėmis yra įkeltas.

Daugiau apie palaikomus formatus skaitykite šiame straipsnyje: Palaikomi duomenų formatai InfraField.

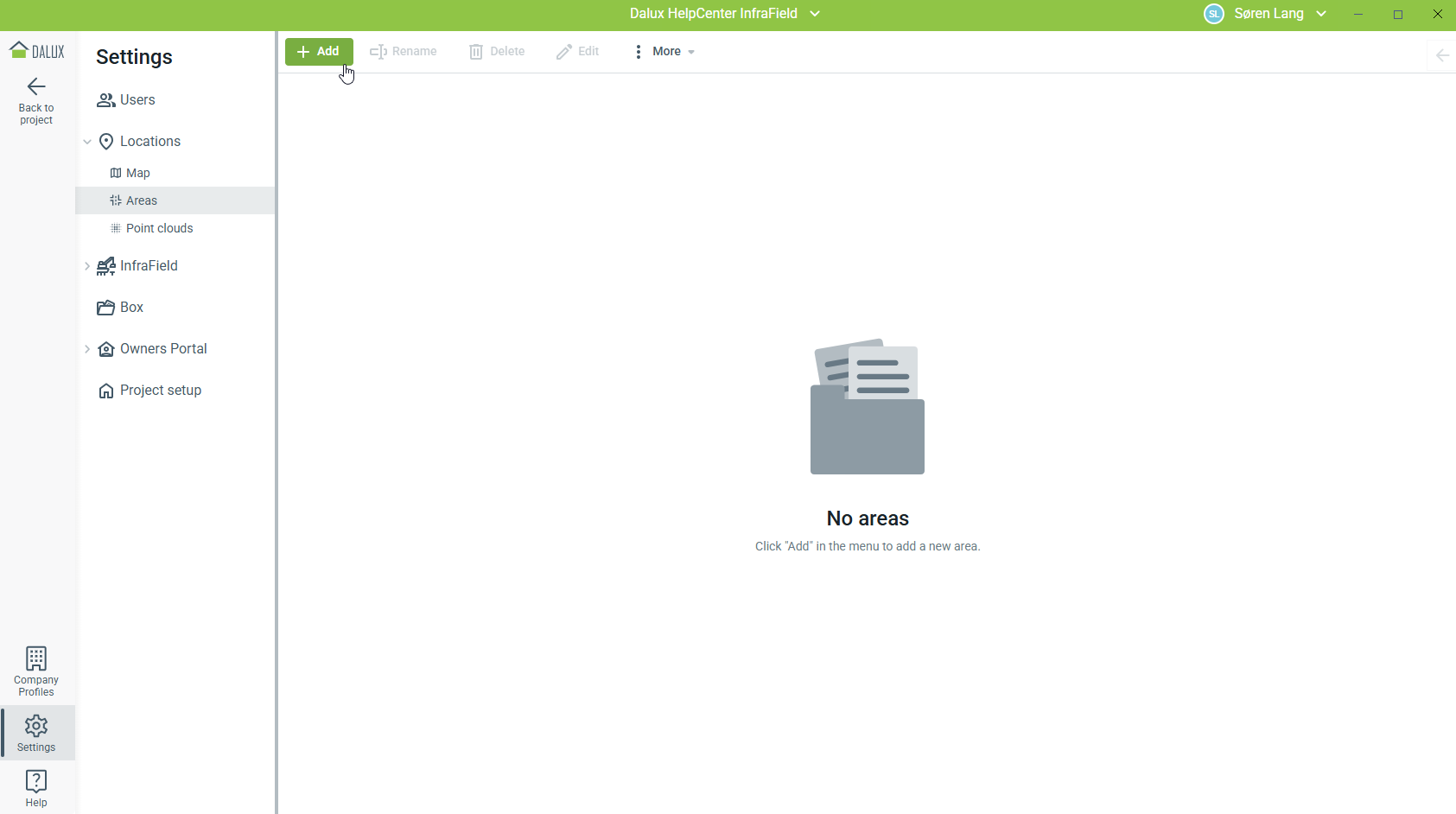

Sukurti naują plotą

Norėdami sukurti naują plotą, eikite į:

Nustatymai Vieta SritysPridėtiĮveskite pavadinimą'Pridėti regioną'

Tada galite įkelti modelius ir brėžinius į šį plotą iš jūsų kompiuterio arba Dalux Box.

Modelių failų įkėlimas

Plotuose esantys modelių failai automatiškai pozicionuojami pagal modelyje įterptas koordinates ir projekte nustatytą koordinačių sistemą. Daugiau apie koordinačių sistemas skaitykite šiame straipsnyje: Kaip nustatyti koordinačių sistemas.

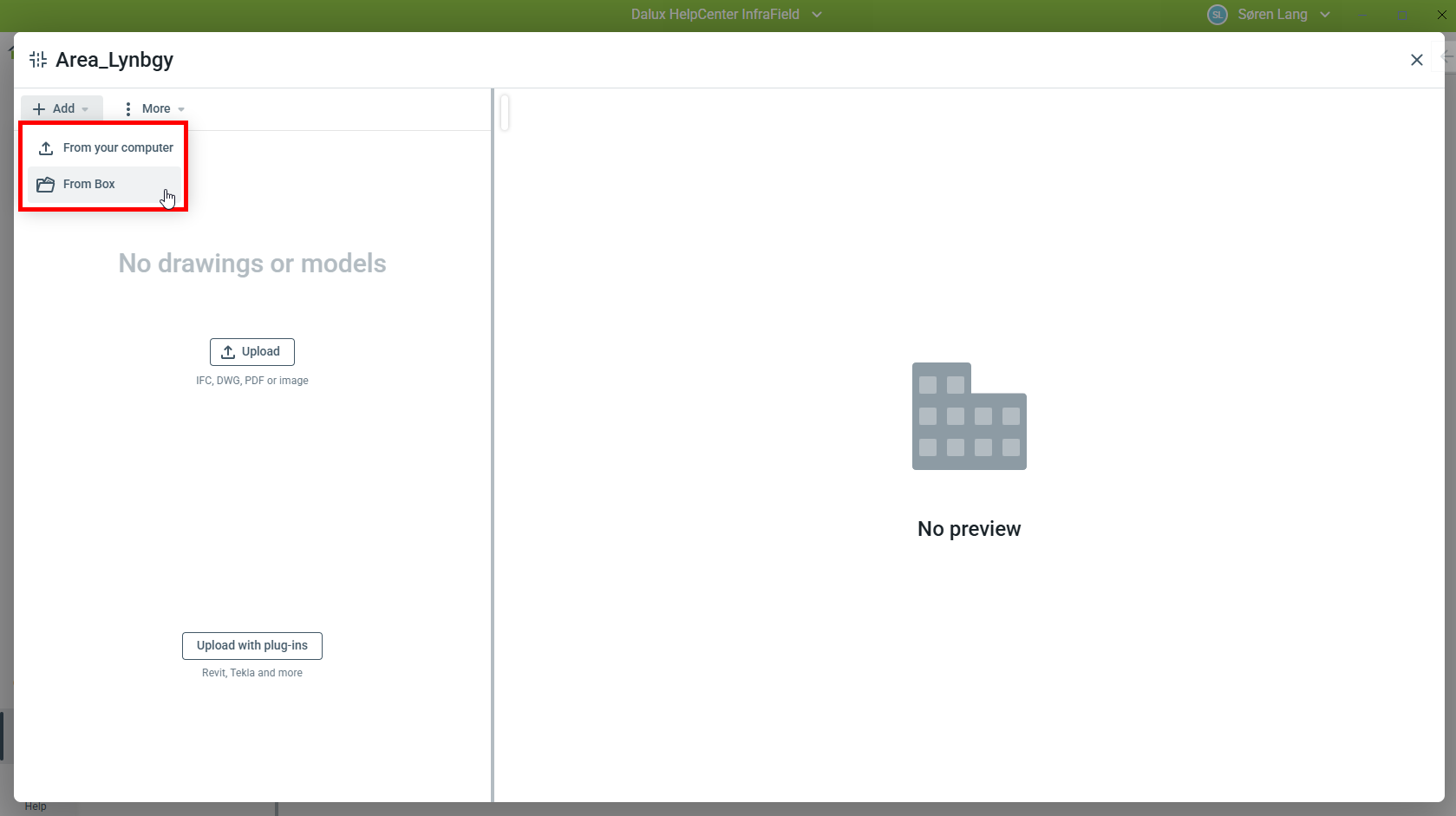

Norėdami įkelti modelių failus, atidarykite plotą ir pasirinkite PridėtiĮkelti iš kompiuterio arba Iš "Box".

Pasirinkite savo modelių failus ir užpildykite susijusius metaduomenis, jei įkeliate naujus failus iš jūsų kompiuterio.

Įkėlimo metu pasirinkite failo tipą:

• '3D modelis' skirtas Design modeliams
• 'Reljefas' reljefo modeliams

Reljefo modelių įkėlimas

Reljefo modeliai įkelami taip pat kaip Design modeliai, tačiau turi būti kategorizuoti kaip 'Reljefas'.

Reljefo modeliai nerodomi žemėlapio rodinyje ir juos galima įjungti arba išjungti 3D rodinyje.

Brėžinių įkėlimas ir susiejimas

Brėžiniai įkelti taip pat kaip modeliai. Jų išdėstymas priklauso nuo to, ar faile yra įterptos koordinatės.

Disciplina padeda geriau struktūruoti jūsų Design, todėl komandos akimirksniu randa atitinkamus brėžinius.

• Brėžiniai su koordinatėmis (pvz., tam tikri DWG failai) yra dedami automatiškai ir negali būti perstatomi rankiniu būdu.
• Brėžiniai be koordinatės turi būti susieti rankiniu būdu su modeliu.

Planų brėžiniai gali būti susieti su Top down rodiniu.

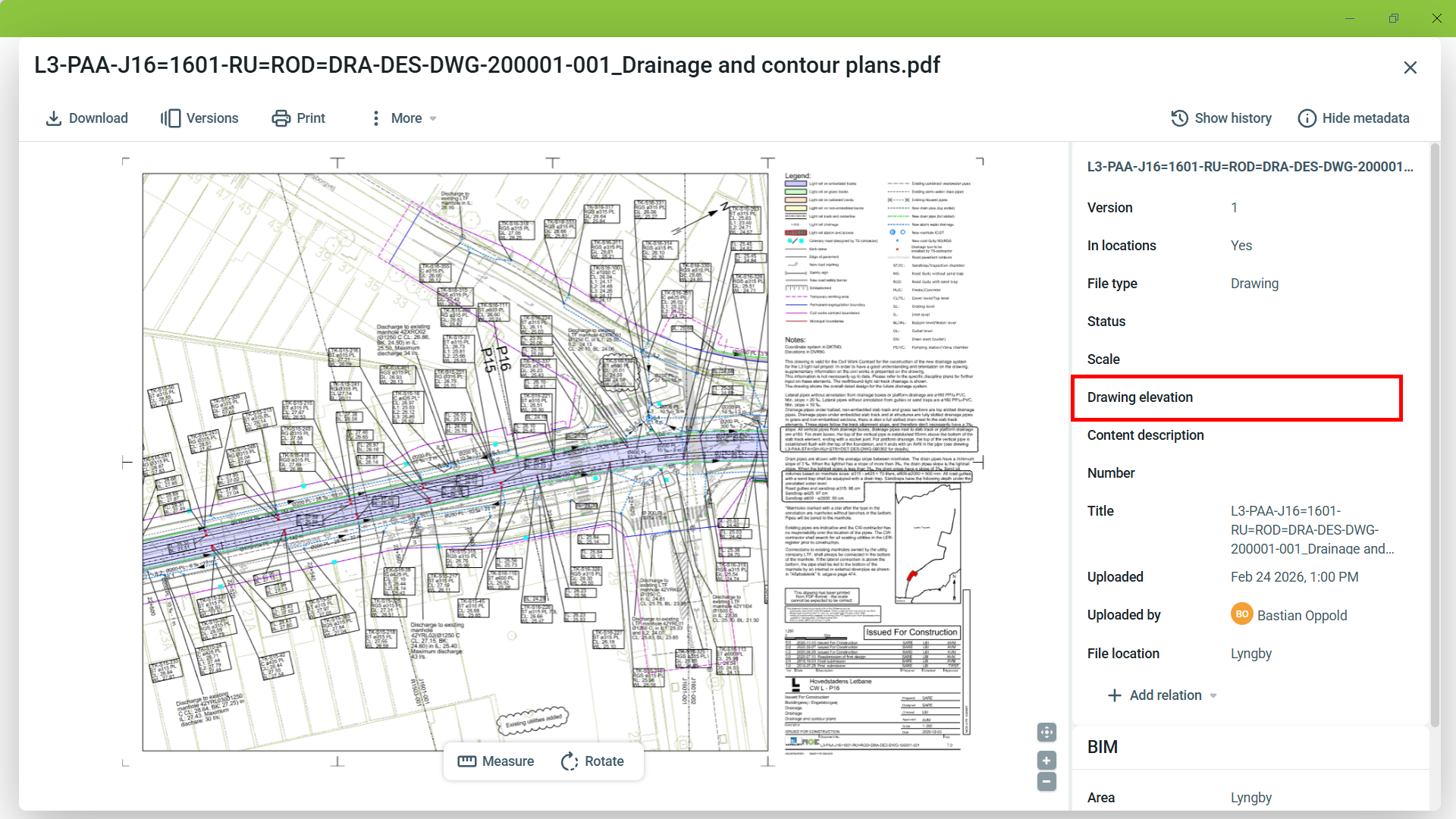

Brėžinio metaduomenyse galite nurodyti jo lygį. Galite:

• Palikite brėžinio lygį tuščią: brėžinio aukštis bus dinamiškai pritaikytas padalytame rodinyje, remiantis jūsų padėtimi.
• Nustatykite fiksuotą brėžinio lygį: brėžinio aukštis yra statinis.

Atkreipkite dėmesį, kad kai pridėsite lygį, elgsena nebegrįš prie dinaminio rodymo, net jei pašalinsite lygį iš šio brėžinio.

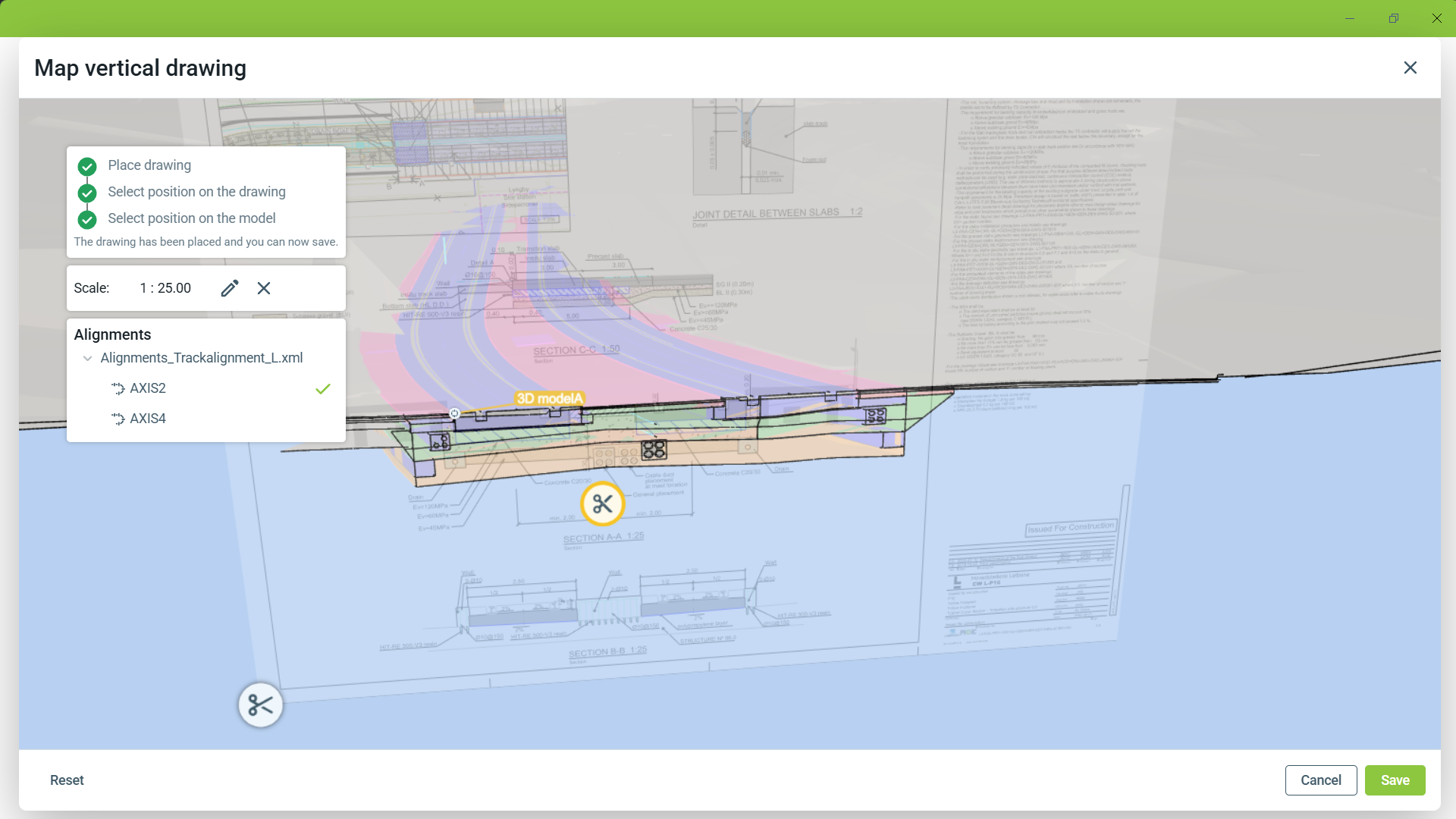

Sekcijų brėžinių susiejimas

Linijiniuose infrastruktūros projektuose sekcijų brėžiniai reiškia skerspjūvius, paimtus palei koridoriaus sulygiavimą. Skirtingai nei pastatuose (arba struktūrose), kur brėžiniai susiejami su iš anksto apibrėžtais lygiais, sekcijų brėžiniai srityse susiejami su padėtimi palei sulygiavimą.

Kai projekte yra sulygiavimai, juos reikėtų naudoti kaip atskaitą sekcijų brėžinių susiejimui. Pažymėtas sulygiavimas rodomas Top down rodinyje, leidžiantis apibrėžti:

• Grandinė (padėtis) palei sulygiavimą
• Skerspjūvio kryptis
• Tiksli skerspjūvio vieta

Tai užtikrina, kad brėžinys tiksliai atitinka koridoriaus geometriją ir jam galima nuosekliai naršyti, atsižvelgiant į sulygiavimą.

Užveskite pelę ant brėžinio ir spustelėkite Susieti vertikaliai.

Jei sulygiavimo nėra, spustelėkite '3D' ir vadovaukitės šiuo straipsniu: Brėžinių susiejimas vertikaliai.

Atkreipkite dėmesį, kad ši procedūra yra žymiai varginamesnė. Jei turite sulygiavimo failų, rekomenduojame juos pirmiausia įkelti ir tik po to susieti sekcijų brėžinius.

Todėl koridorių tipo pagrįstiems projektams labai rekomenduojama pirmiausia įkelti sulygiavimus prieš susiejant sekcijų brėžinius.

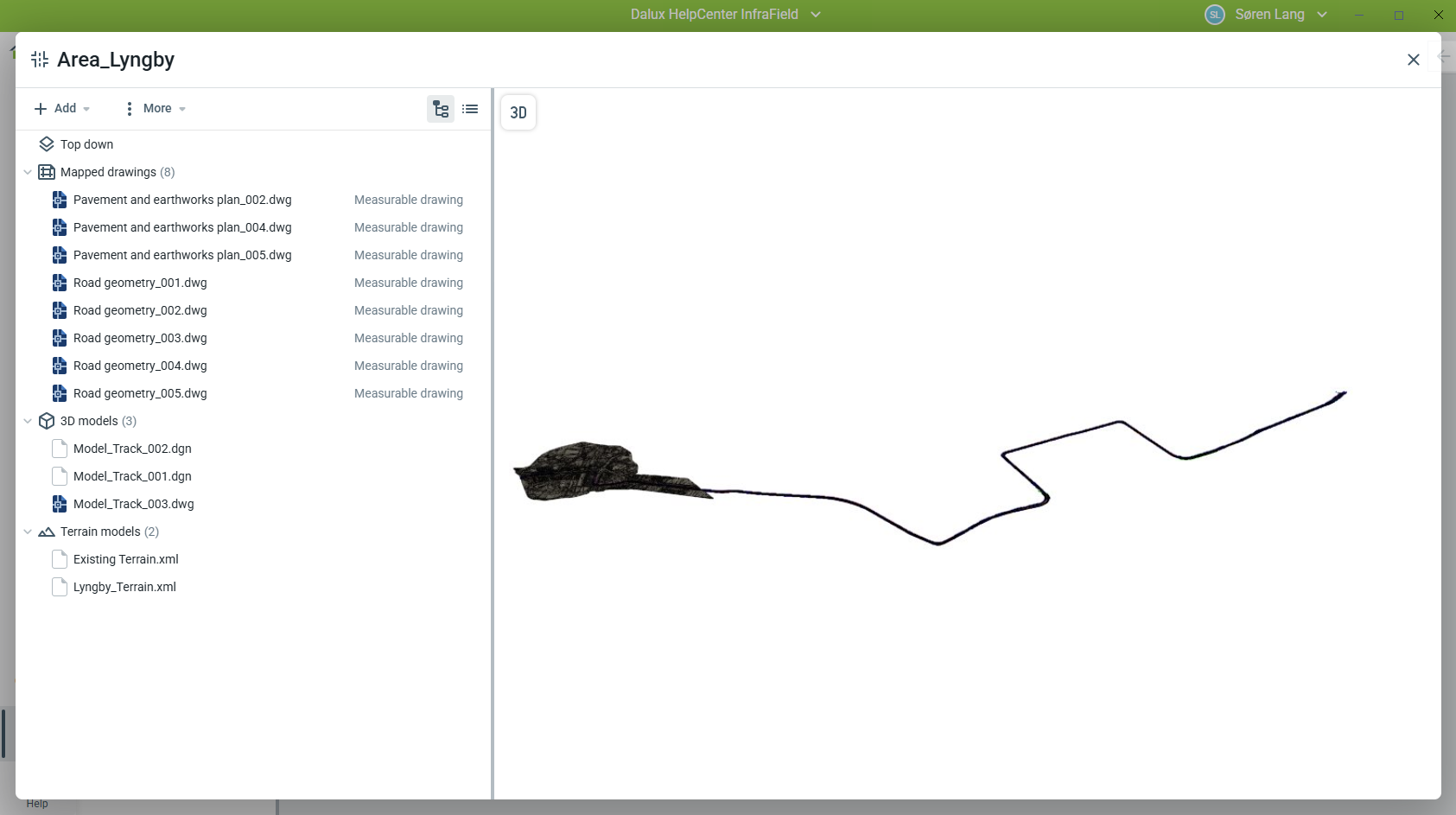

Gautos srities nustatymai

Kai failai įkelti ir apdoroti, jie yra organizuojami pagal tipą ir discipliną. Galima peržiūrėti sujungtų modelių 3D apžvalgą.

Plotas privalo turėti bent vieną BIM modelį su koordinatėmis, kad būtų rodomas žemėlapio rodinyje. Sritys, kuriose yra tik PDF arba vaizdai, negali būti geografiškai patalpintos.

Maksimalus atstumas tarp objektų yra 50 km per plotą.

Daugiau parinkčių

„Daugiau" meniu galite pasiekti Srities žurnalą arba peržiūrėti Modelio apžvalgą.

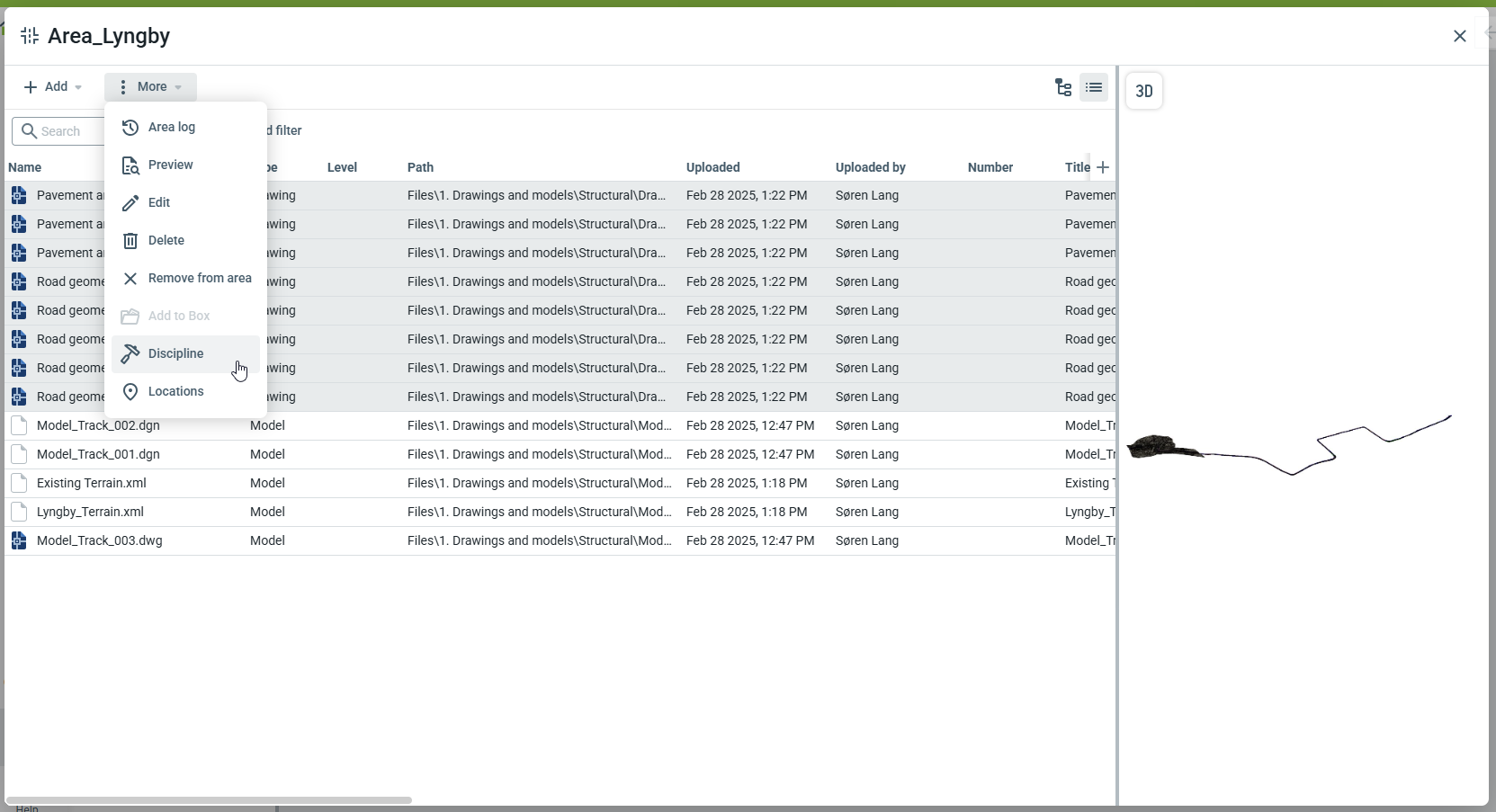

Kiekvienam brėžiniui galite spustelėti piktogramą, kad gautumėte šias parinktis:

• Redaguoti: Atidaryti failą, kad redaguotumėte metaduomenis, aplanką arba įkeltumėte naują versiją
• Ištrinti: Ištrinti šį failą iš Vietos ir Box.
• Pridėti į „Box“: Jei šis failas buvo įkeltas iš kompiuterio, galite pridėti jį į aplanką Dalux Box.
• Panaikinti iš ploto: Jei šis failas taip pat buvo įkeltas į Box, galite jį pašalinti iš ploto netrinant jo.
• Disciplina: Nustatyti discipliną/subdiscipliną.
• Vieta: Tai leidžia pasirinkti, ar brėžinys turėtų būti matomas Vieta, ar ne.

Modelių failams, įkeltiems kaip 3D modeliai, galite Pakeisti į reljefo modelį. Modelių failams, įkeltiems kaip reljefo modeliai, galite Pakeisti į 3D modelį.

Numatytasis rodinys yra aplanko rodinys, tačiau galite jį pakeisti spustelėję piktogramą viršutiniame dešiniajame kampe. Tai parodys failus standartiniame sąrašo rodinyje, kur galite ieškoti ir filtruoti turinį. Galite pasirinkti kelis failus, kad juos redaguotumėte ar ištrintumėte vienu metu.

Struktūros

Struktūros naudojamos vertikaliems arba pastatų tipo elementams, kurie yra išdėstyti palei arba linijiniuose infrastruktūros projektuose, pvz., stotys ar techniniai pastatai.

Skirtingai nei sritys, struktūros:

• Turi lygius
• Jų ilgis ribojamas iki maksimaliai 2 km
• Brėžiniai susiejami su atskirais lygiais

Struktūros pozicionuojamos pagal koordinates jų BIM failuose ir negali būti pozicionuojamos rankiniu būdu.

Žemėlapio rodinyje rodomas tik automatiškai sugeneruotas modelio kontūro viršutinis vaizdas. Brėžiniai, pridėti prie struktūros, nėra tiesiogiai rodomi žemėlapyje.

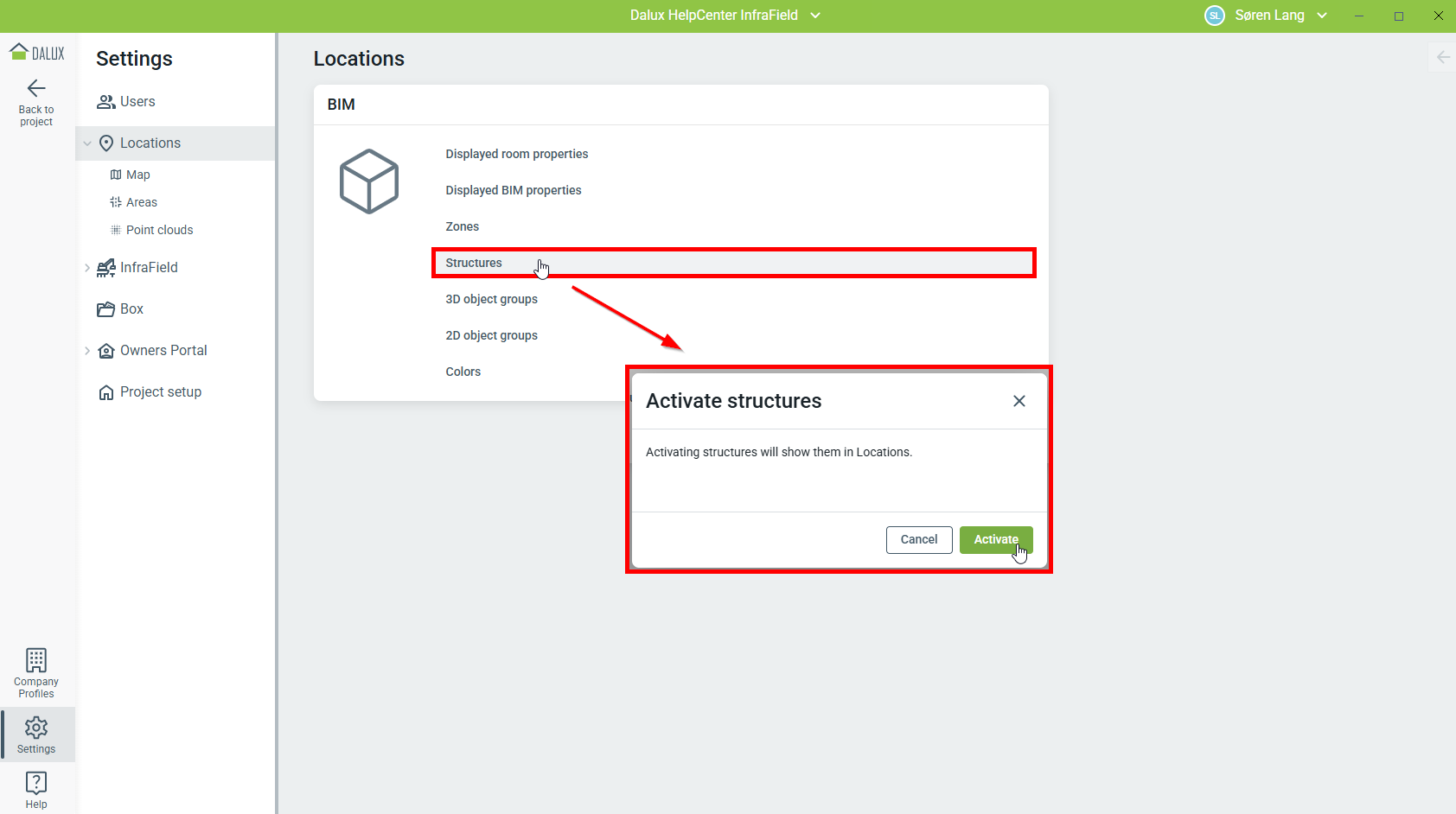

Aktyvuoti struktūras

Struktūros turi būti aktyvuotos prieš naudojant. Norėdami aktyvuoti struktūras, eikite į:

Nustatymai Vieta 'Struktūros''Aktyvuoti'

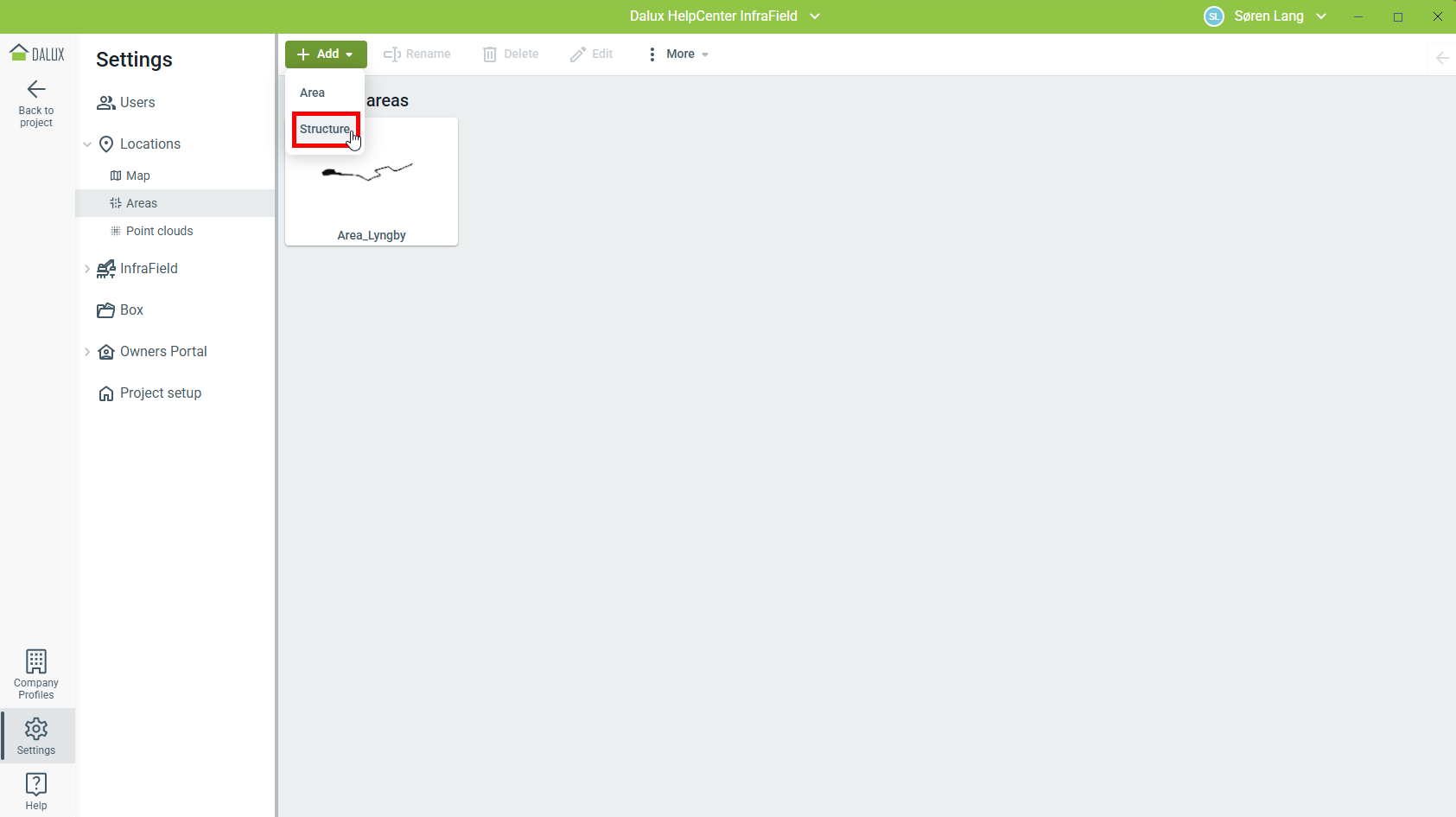

Sukurti naują struktūrą

Norėdami sukurti naują struktūrą, eikite į:

Nustatymai Vieta Sritys Pridėti 'Struktūra'

Modeliai ir brėžiniai įkeliami taip pat kaip pastatuose. Kadangi jie veikia taip pat, galima sukurti lygius ir brėžinius susieti su konkrečiais lygiais. Daugiau apie tai skaitykite šiame straipsnyje: Įkelti IFC modelių failus ir 2D brėžinius.

Pagrindiniai skirtumai
