Šiame straipsnyje paaiškinsime, kaip nustatyti iš anksto apibrėžtas arba įprastines koordinačių sistemas InfraField.
Koordinačių sistemos yra būtinos civiliniuose projektuose, nes jos užtikrina, kad Design, geodezijos, statybos ir GIS duomenys išliktų tiksliai sulygiuoti viso gyvavimo ciklo metu.
Kai koordinačių nuorodos yra nesuderintos, klaidos kaupiasi per etapus, sukeldamos neteisingai sulygiuotus modelius, paslinktus paviršius, neteisingus lygius ir brangias statybos klaidas.
Bendra koordinačių sistema užtikrina tikslią pozicionavimą Field, patikimus modelių perdengimus tarp CAD/BIM ir GIS ir sklandų geodezinių duomenų, dronų skenų, LiDAR ir Design modelių integravimą.
Vartotojo teisės
Norėdami nustatyti koordinačių sistemą, turite turėti Projekto administratoriaus rolę arba priklausyti vartotojų grupei su leidimu peržiūrėti ir redaguoti Plotus, Pastatus ir Vietas.
Kaip nustatyti koordinačių sistemą
Koordinačių sistema nustato projekto vietą realiame pasaulyje ir suderina visas sritis bei struktūras pagal žemėlapio rodinį. Kai nustatysite koordinačių sistemą, ji taikoma visiems projektui priklausantiems plotams ir struktūroms, ir jums nereikės jų rankiniu būdu išdėstyti žemėlapyje.
ĮSPĖJIMAS
Įsitikinkite, kad nuo pat pradžių pasirinkote teisingą koordinačių sistemą, kad vėliau nepažeistumėte savo plotų ir struktūrų.

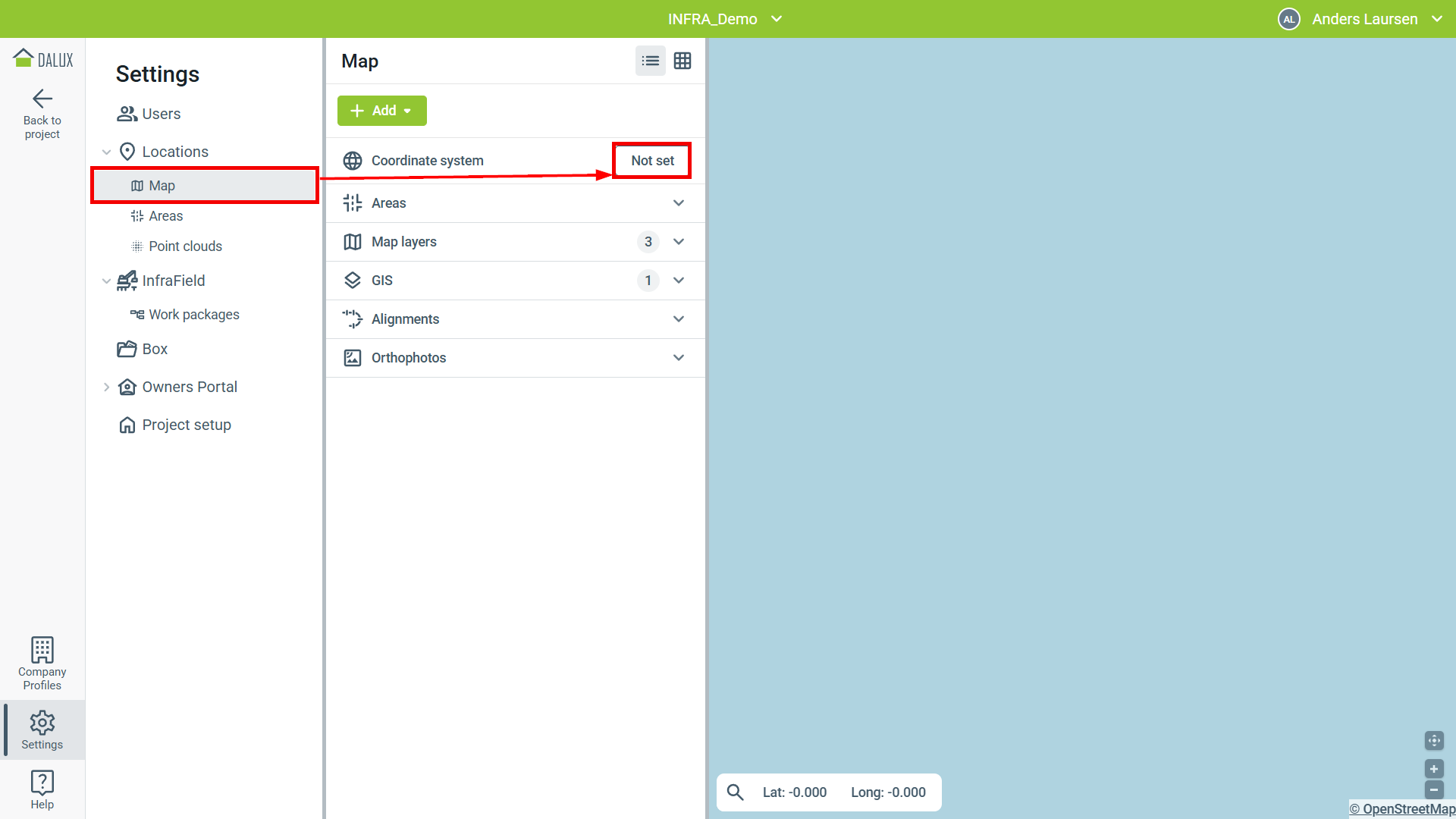

Norėdami patalpinti projektą teisingoje koordinačių sistemoje, eikite į
Struktūra
Vieta
Žemėlapis
Skiltyje Koordinačių sistema spustelėkite 'Nenurodyta'.

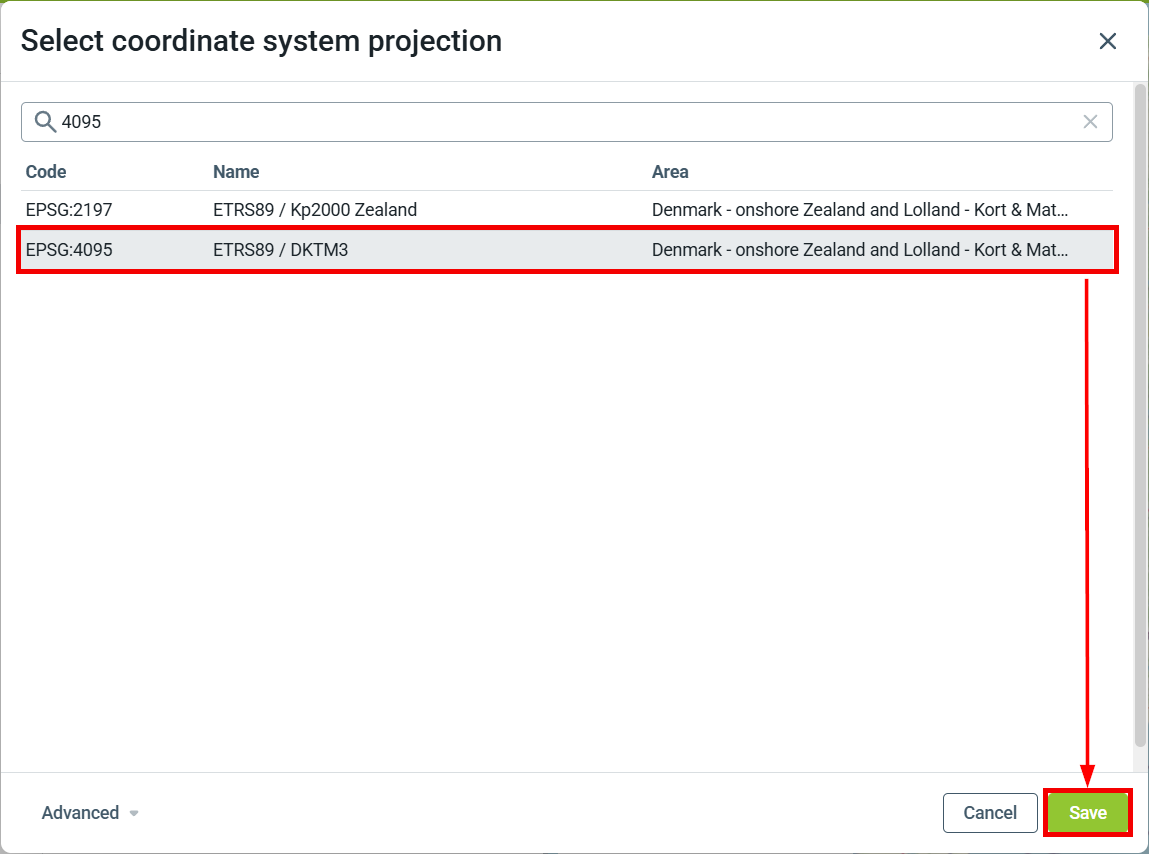

Galite ieškoti teisingos koordinačių sistemos pagal kodą, pavadinimą arba plotą. Kai radę teisingą sistemą, pasirinkite ją iš sąrašo ir spustelėkite 'OK'.
Jei jums nereikia nieko pritaikyti, jūsų koordinačių sistema dabar pritaikyta projektui ir paruošta naudoti.
Pažangios parinktys

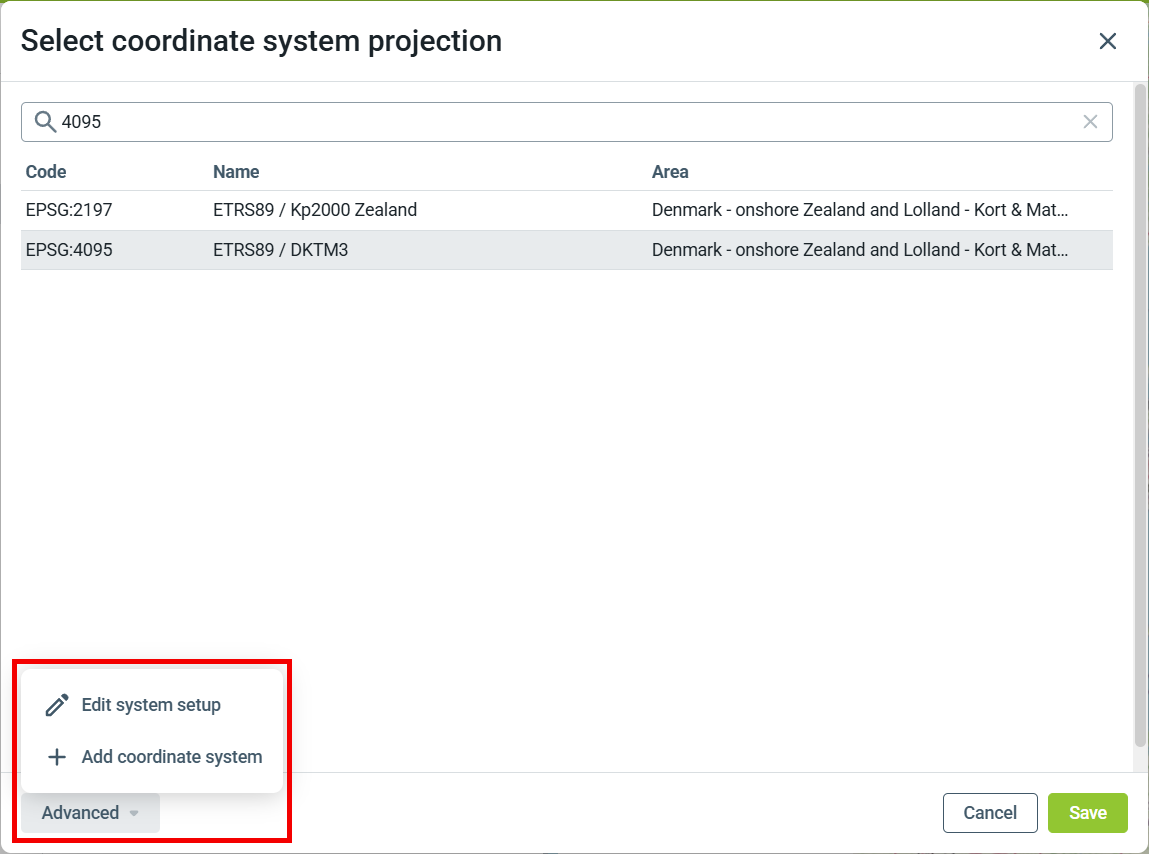

Skiltyje 'Pažangus' galite arba redaguoti esamą koordinačių sistemos konfigūraciją, arba pridėti savo įprastinę koordinačių sistemą.

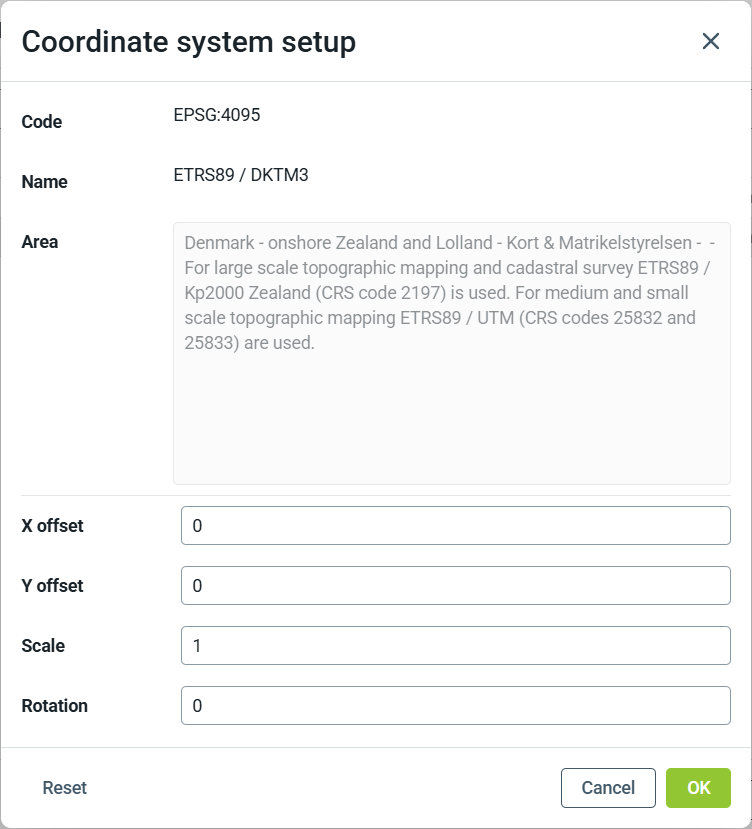

Skiltyje Redaguoti sistemos nustatymus galite pakoreguoti pasirinktos sistemos projekciją, kad ji atitiktų jūsų projektą. Tai atliekama koreguojant X ir Y poslinkį, mąstelį ir pasukimą.
Pritaikykite pakeitimus pagal poreikį ir spustelėkite 'OK', kad išsaugotumėte.
Paspauskite „Nustatyti iš naujo“, kad grįžtumėte prie numatytųjų projekcijos verčių.
Pridėti įprastinę koordinačių sistemą
Jei negalite rasti koordinačių sistemos, kurios naudojate, arba jei norite pridėti savo įprastinę koordinačių sistemą, galite ją pridėti į sąrašą.

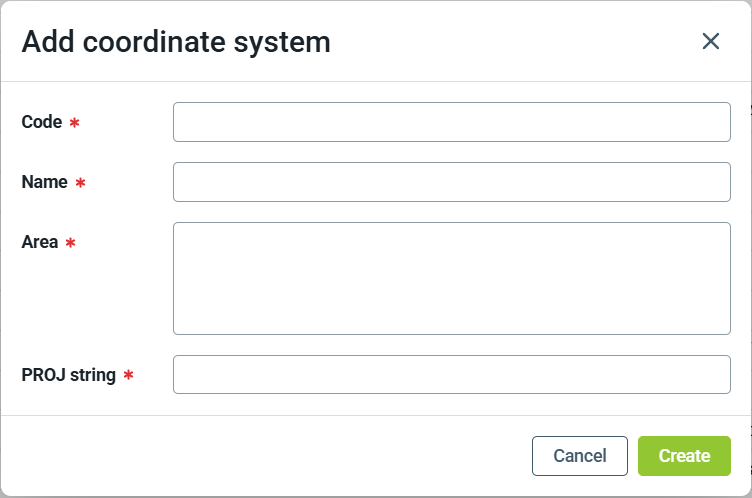

Tai atliekama iš 'Pažangus' meniu, spustelėjus Pridėti koordinačių sistemą.
Įveskite reikiamą informaciją: kodą, pavadinimą ir plotą — jie bus rodomi sąrašo rodinyje.
Lauke 'PROJ string' turėtų būti jūsų įprastinės koordinačių sistemos vertės.
Atkreipkite dėmesį, kad 'Kodo' redaguoti vėliau negalima, todėl įsitikinkite, kad įvedėte teisingą vertę. Jei reikia pakeisti kodą, turėsite ištrinti koordinačių sistemą ir pradėti iš naujo.
Pridėjus, koordinačių sistemą galima pasirinkti taip pat, kaip bet kurią iš numatytųjų parinkčių.
Redaguoti įprastinę koordinačių sistemą

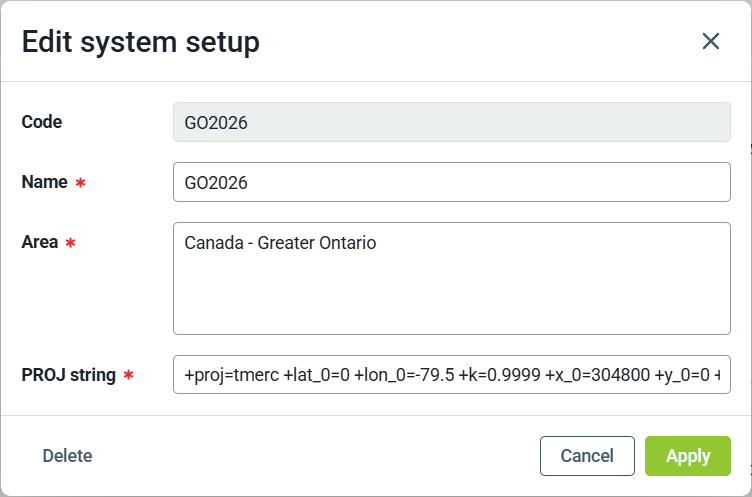

Kai pasirinkta įprastinė koordinačių sistema, Redaguoti sistemos nustatymus leidžia redaguoti pavadinimą, plotą ir PROJ string.
Norėdami ištrinti įprastinę koordinačių sistemą, spustelėkite 'Ištrinti' apatiniame kairiajame kampe. Jums bus paprašyta patvirtinti veiksmą prieš jį ištrinant.
Ištrintos sistemos negali būti atstatytos, tačiau prireikus galite sukurti naują su ta pačia informacija.
Ištrynimas įsigalioja nedelsiant visiems vartotojams, todėl planuokite tai atitinkamai, jei projektas yra aktyvus.
Sužinokite daugiau
Jei norite sužinoti daugiau apie GIS duomenų nustatymą, perskaitykite šį straipsnį: Kaip nustatyti GIS ir „LandXML“.
