Savikontrolės ir patikros planų apimties planavimas leidžia nustatyti, kaip dažnai ir kuriose vietose reikia atlikti patikrą.
Tokiu būdu galite stebėti atliktų darbų pažangą ir kiek nebaigtų patikrų yra jūsų projekte.
Sužinokite daugiau
Jei norite sužinoti daugiau apie savikontrolės arba patikros planų nustatymą, perskaitykite šį straipsnį:
Jei norite naudoti zonas, 3D objektų grupes ar 2D objektų grupes, labai rekomenduojama jas nustatyti prieš apibrėžiant apimtį kiekvienam patikros taškui:
- Zonos: zonos leidžia suskirstyti patikras į valdomas sritis. Jei norite naudoti 3D ar 2D objektų grupes, reikalingas zonų nustatymas.
- 3D objektų grupės: nustatykite 3D objektų grupes patikroms planuoti, kai reikia tikrinti keletą 3D elementų.
- 2D objektų grupės: naudokite 2D objektų grupes norėdami atlikti patikras daugeliui elementų, tačiau neturint 3D modelio. 2D objektų grupės taip pat gali būti naudojamos planuoti patikras vietose, jei jos nėra pririštos prie specifinių objektų.
Skaityti daugiau
Norėdami sužinoti daugiau apie zonas, galite perskaityti šį straipsnį: Zonos ir zonų sluoksniai.
Norėdami sužinoti daugiau apie 2D ir 3D objektų grupes, galite perskaityti šį straipsnį: Kaip sukurti 2D / 3D objektų grupes.
Savikontrolės ir patikros planų apimties nustatymas

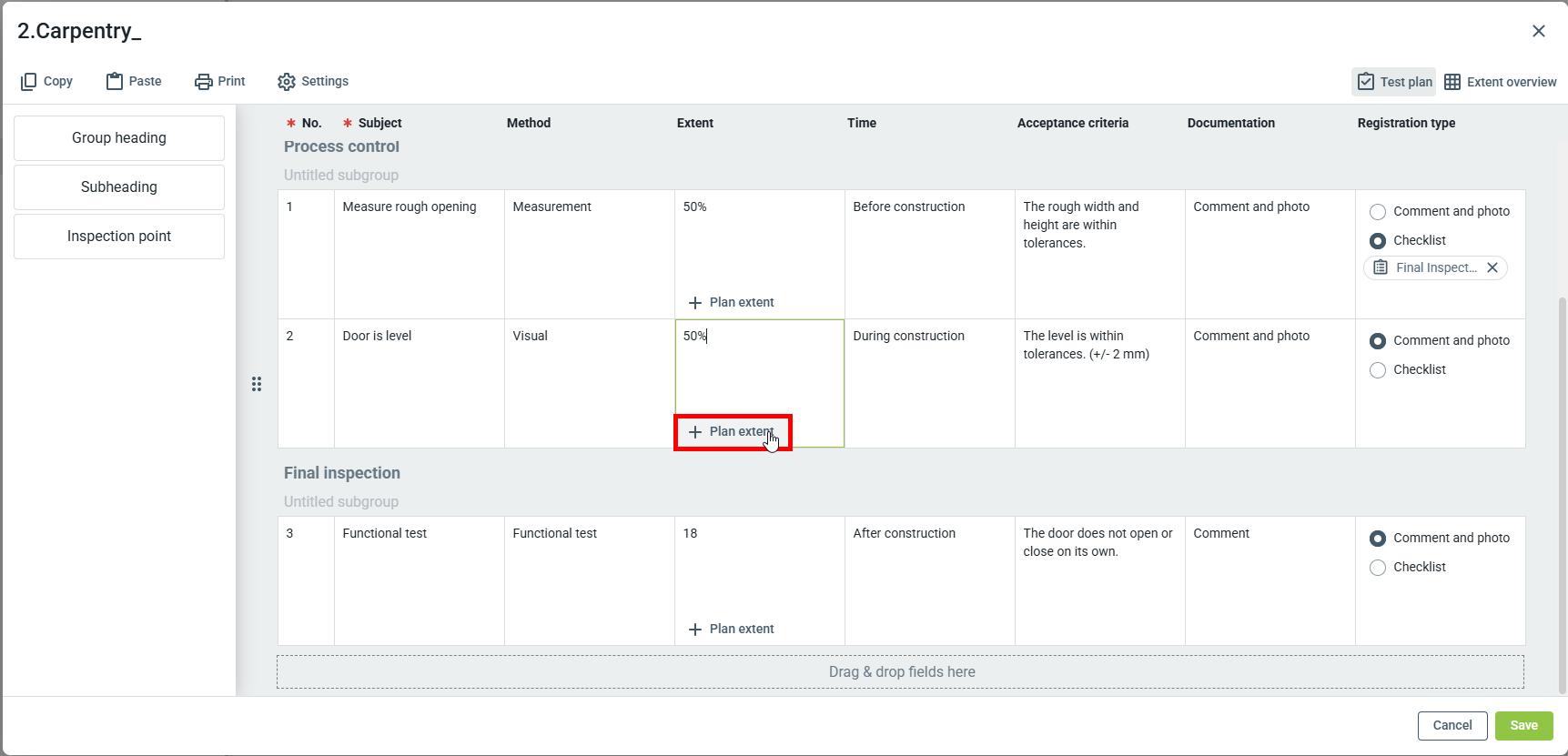

Apimtį galima nustatyti ar parinkti spustelėjus Suplanuoti apimtį.

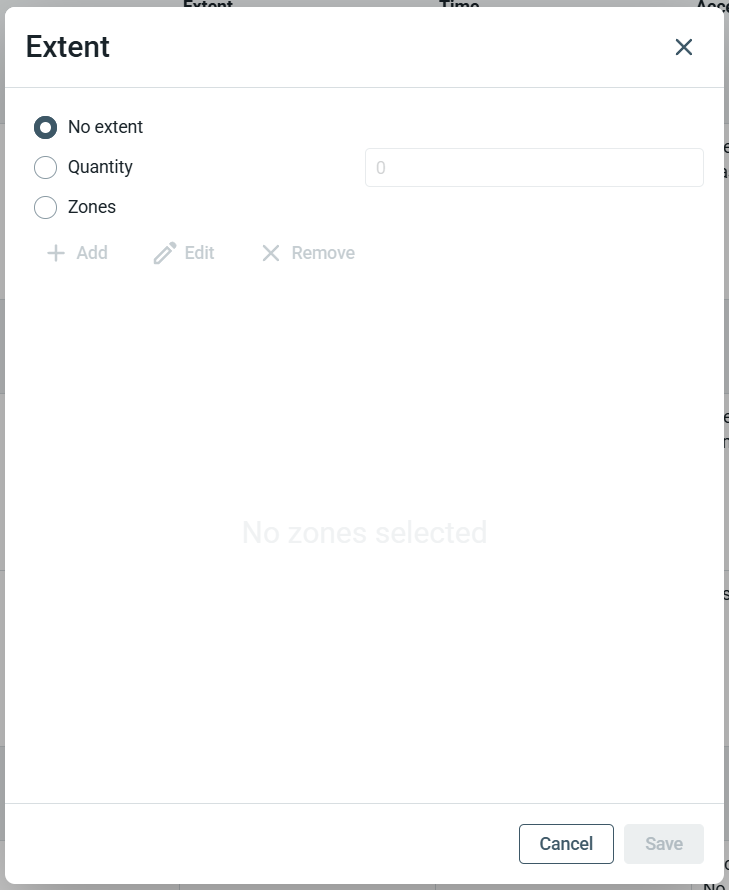

Apimtis gali būti nustatyta kaip:
- Nėra apimties (nenumatytas konkretus testų skaičius)
- Kiekis (nustatytas bendras testų skaičius, bet nesusijęs su specifine vieta)
- Zonos (planuojamas testų skaičius tam tikrose vietose)
Apimtis yra pasirenkama galimybė ir pagal nutylėjimą yra nustatyta kaip "Nėra apimties".
Jei pasirenkat 'Zonas', spustelėkite Pridėti, kad apibrėžtumėte patikrinimų kiekį kiekvienai zonai.
Norėdami nustatyti apimtį kelioms zonoms, perjunkite į Apimties apžvalgą. Šis rodymas supaprastina apimties planavimą jūsų savikontrolės ar patikros planuose.
Naujame lange matysite savo apimties apžvalgą.
- Viršutinėje lango dalyje rodomi tikrinimo taškai.
- Kairėje pamatysite savo zonas ir zonos sluoksnius
- Vidurinė lango dalis susideda iš matricos.
Kai spustelėsite matricą, dešinėje atsidarys skydelis. Štai galite nustatyti apimtį ir tipą.
Kaip nustatyti apimtį zonoms be vietos
Galite naudoti 'Skaičiuoti' norėdami suplanuoti tam tikrą patikrų skaičių zonose, kurios nėra susietos su 3D ar 2D objektu.

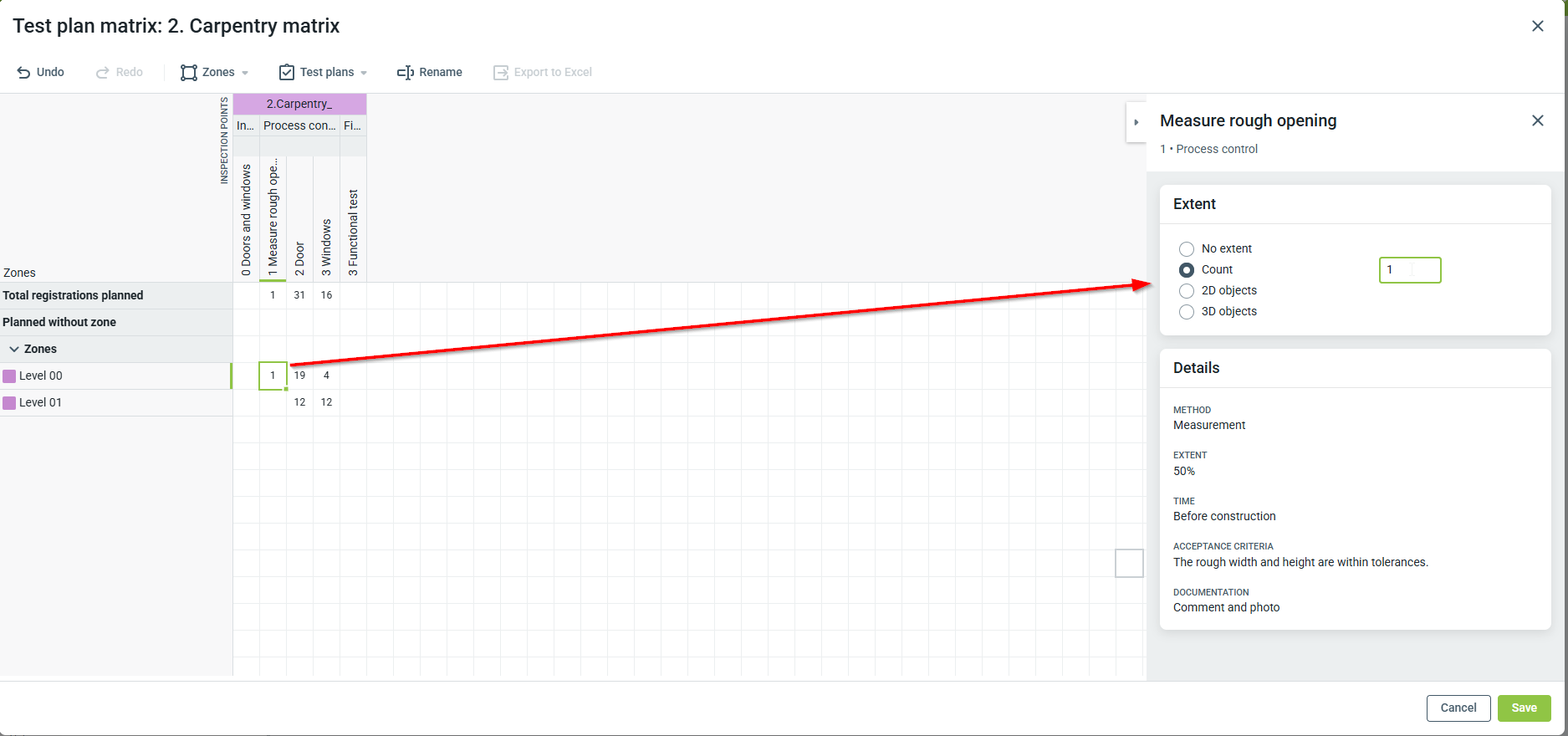

Norėdami nustatyti skaičių, spustelėkite matricoje langelį, atitinkantį tikrinimo tašką ir zoną. Dešiniajame meniu spustelėkite 'Skaičius' ir įveskite, kiek testų turi būti atlikta.

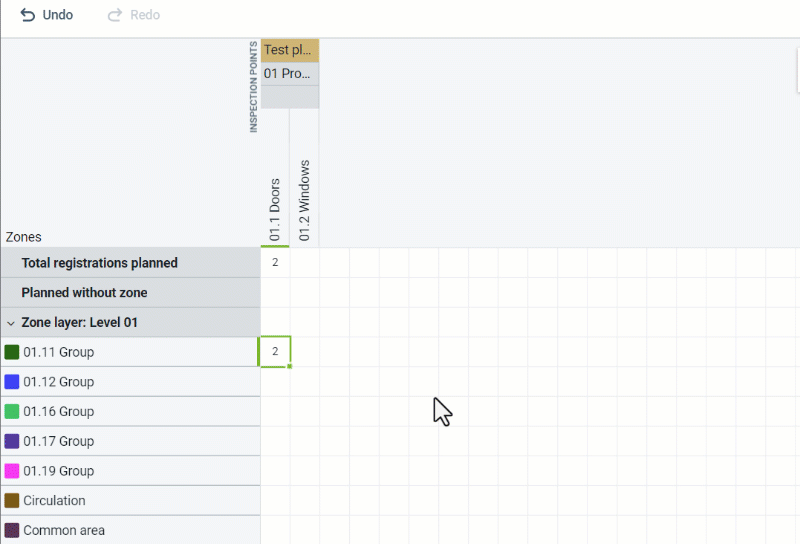

Jei ketinate naudoti tą patį skaičių visose arba keliuose zonose, galite vilkti ir įterpti per kelias zonas ir tikrinimo taškus.

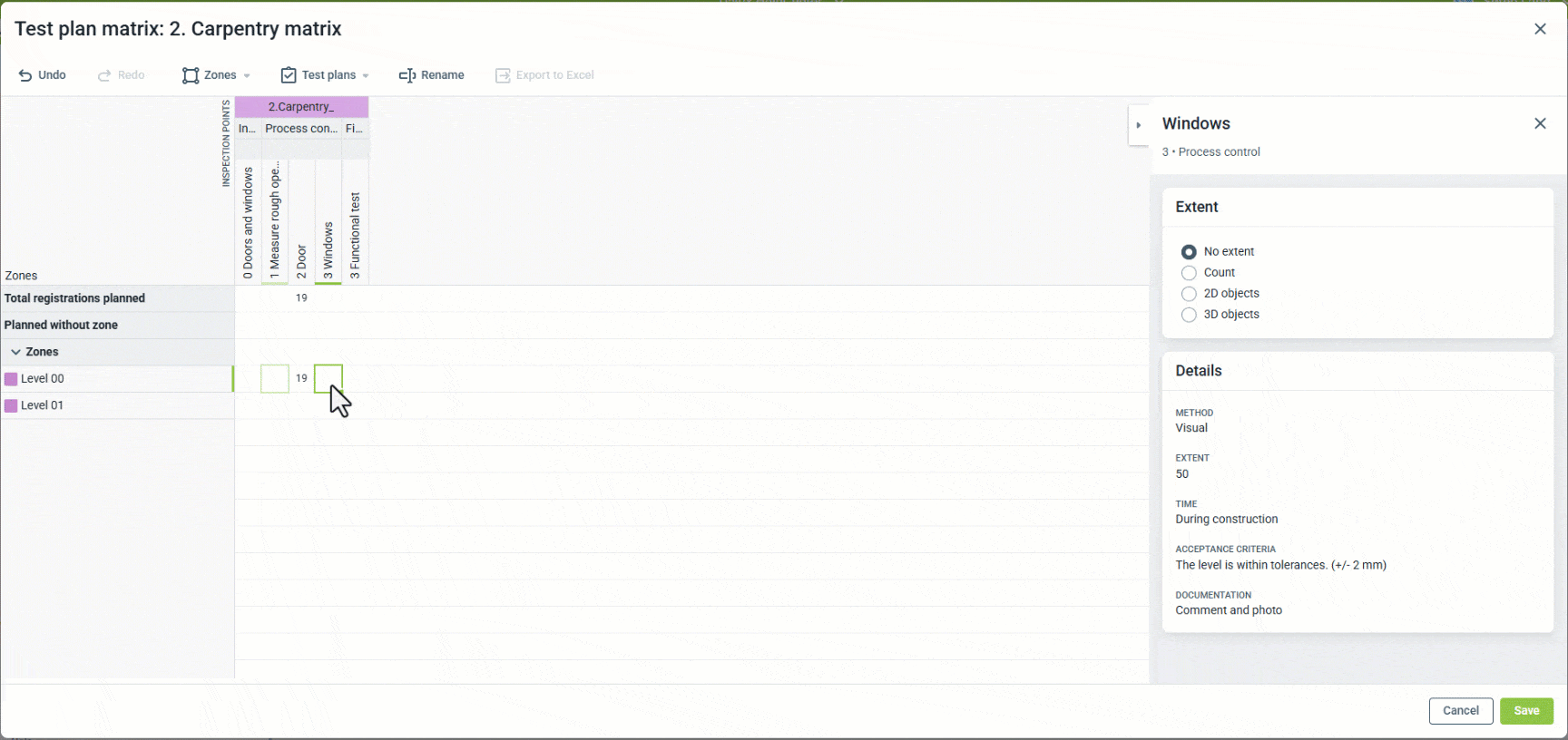

Jūs taip pat galite vilkti ir įterpti 'Nėra apimties' langelį, kad greitai atstatytumėte visas suplanuotas apimtis.
Iš viso suplanuotos registracijos automatiškai atnaujinamos ir jas galima matyti viršuje.
Jei reikia, galite spustelėti atskirus langelius matricoje ir pakeisti apimties tipą ar kiekį dešiniajame meniu.
Kai baigsite, nepamirškite spustelėti 'Išsaugoti'.
Kaip naudoti 2D ar 3D objektų grupes apimčiai
Jei sukūrėte 2D ar 3D objektų grupes, jos gali būti naudojamos automatiškai nustatant skaičių ir patalpinant testus į tinkamą vietą.
Daugiau informacijos apie 2D arba 3D objektų zonas rasite šiame straipsnyje: Kaip sukurti 2D / 3D objektų grupes.
Gerai apibrėžtų 2D ar 3D objektų grupavimas yra naudingas planuojant, ypač jei reikia patikrinti kiekvieną objektą. Pavyzdžiui, jei reikia patikrinti kiekvienas duris pastate ir kiekvienos durys yra 2D arba 3D objekto grupės dalis, bendras skaičius automatiškai atnaujinamas apimties apžvalgoje.
Techninė informacija
Apimtys naudojant 2D ar 3D objektus yra dinamiškai atnaujinamos. Pridėjus ar pašalinus objektus iš šių grupių, apimtis taip pat bus automatiškai atnaujinta.
Užtikrinkite, kad atitinkamos objektų grupės būtų zonose, kuriose turi būti atliekami patikrinimai. Jei zonoje nėra objektų, jos apimtis liks 0.

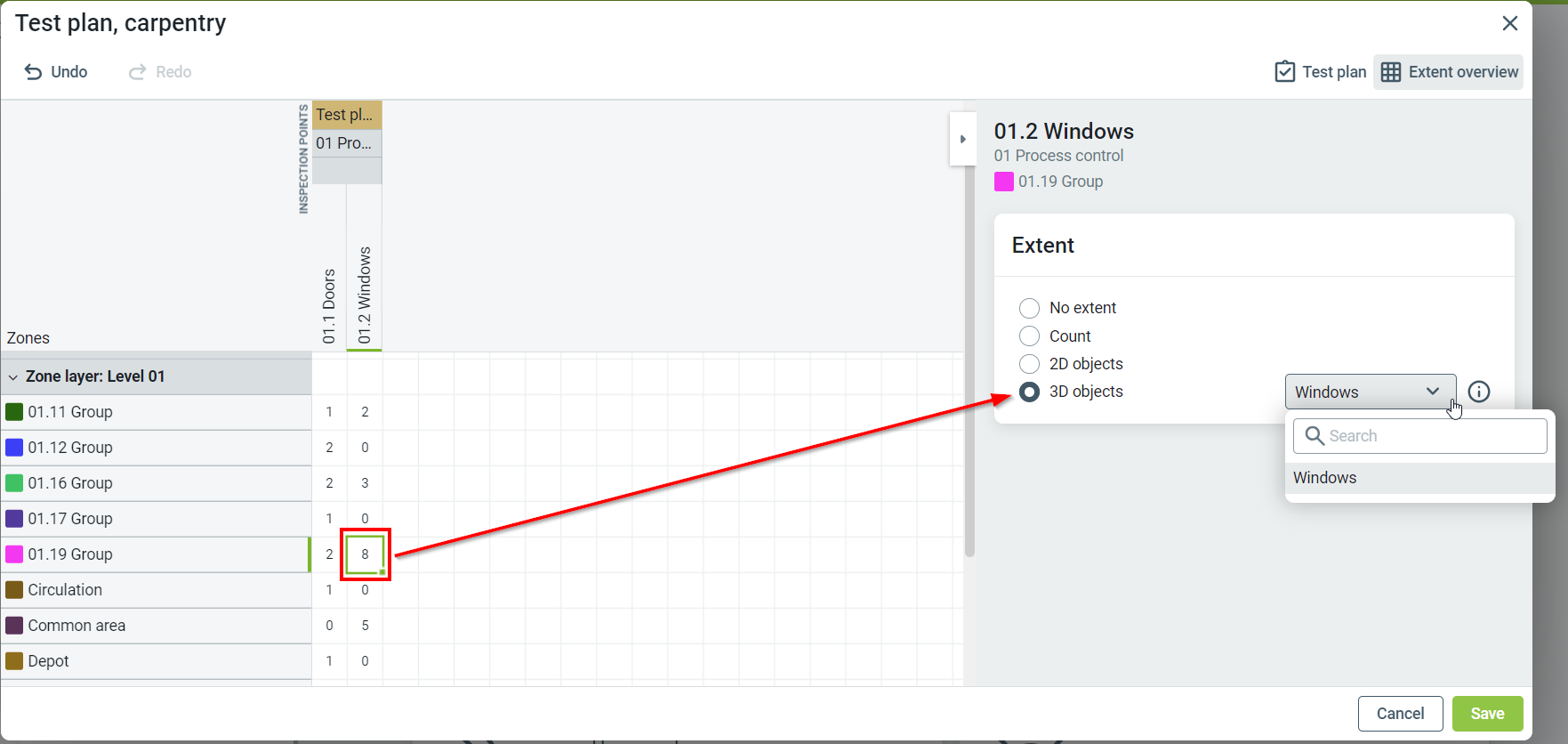

Norėdami nustatyti apimtį iš 2D ar 3D objektų grupėms, spustelėkite langelį matricoje. Tada šoniniame meniu spustelėkite '2D objektai' arba '3D objektai'. Ieškokite arba pasirinkite, kurią grupę norite naudoti.
Pavyzdyje viršuje, langų tikrinimas planuojamas naudojant 3D objektus.

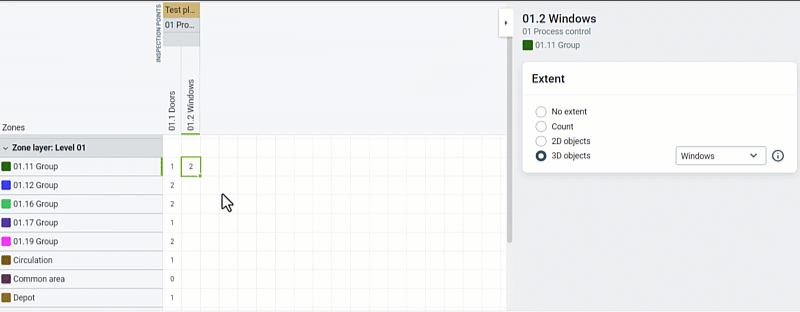

Galite greitai vilkti ir įterpti per kelias zonas, kad nustatytumėte apimtį kaip 2D ar 3D objektus zonoms.
Kai baigsite, nepamirškite spustelėti 'Išsaugoti'.
Techninė informacija „InfraField“ projektams
Zonos ir suplanuoti patikrinimai, skirti Struktūroms, nebus matomi
Žemėlapyje. Vartotojams reikės atidaryti atitinkamą struktūros lygį, kad galėtų atlikti patikrinimus.
Dalinė apimtis naudojant objektus ir zonas
Naudojant apimtį zonose su 2D ar 3D objektų grupėmis, galima nustatyti dalinę apimtį. Dalinė apimtis leidžia nurodyti procentinę bandymų atlikimo dalį.
Pavyzdžiui, jei specifikacijose reikalaujama, kad būtų patikrinta 50% visų durų ir langų kiekviename pastato plane, tai gali būti nustatyta kaip dalinė apimtis.
Kai yra tikrinami 3D objektai zonoje, apimtis atnaujinama automatiškai. Patikrinimai laikomi baigtais, kai dalinė apimtis yra patenkinama. Patikros vis dar gali būti atliekamos viršijant dalinę apimtį.
Skaityti daugiau
Jei norite sužinoti daugiau apie savikontrolės ir patikros planus, perskaitykite šiuos straipsnius:
