Kaip pasiruošti SiteWalk

Šis straipsnis padės jums pradėti naudoti „SiteWalk“ jūsų projekte. Galite naudoti „SiteWalk“ projektams, kurie naudoja BIM modelius, taip pat tik 2D projektams, jei dirbate išimtinai su brėžiniais.

Aptarsime reikiamą įrangą ir gerąją praktiką, kad gautumėte geriausius rezultatus iš savo SiteWalks. Galite naudoti „SiteWalk“:

• Greitas ir paprastas vizualinis dokumentavimas apie eigą ar esamą būklę
• 360° vaizdo registracija, integruota su Dalux Field funkcijomis
• Palyginti įvairius laikotarpius arba su BIM modeliu

Būtina įranga

Prieš pradedant naudotis „SiteWalk“, jums reikės tinkamos įrangos. „SiteWalk“ gali būti naudojamas tik su palaikoma kamera, kaip nurodyta žemiau.

Palaikomos kameros:

• Insta360 X5 - Rekomenduojama Dalux, reikia SD kortelės, pvz., MicroSD V30
• Insta360 X4* - Reikalinga SD kortelė, pvz. MicroSD V30.
• Ricoh Theta Z1

*Atkreipkite dėmesį, kad Insta 360 X4 Air nepalaikomas.

Rekomenduojame naudoti šią įrangą:

• Rekomenduojama kamera: Insta360 X5
• Atsineškite išorinę bateriją, kad fiksavimo metu užtikrintumėte pakankamą baterijos veikimo laiką
• Venkite naudoti objektyvo apsaugą, nes ji gali paveikti vaizdo kokybę

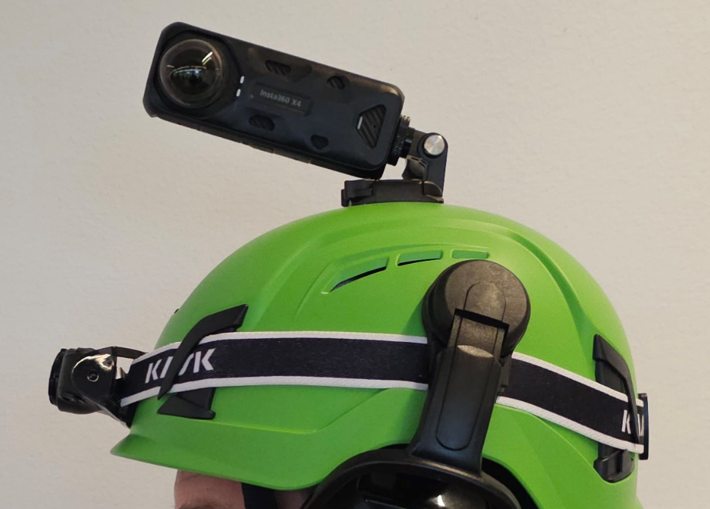

• Montuokite kamerą šiek tiek pasvirus, kad sumažintumėte aukštį
• Dirbant prastai apšviestoje aplinkoje, atsineškite papildomą apšvietimą

Daugiau informacijos rasite pilname įrangos vadove: Rekomenduojama įranga SiteWalk

Modelio ir brėžinio kokybė

Galite naudoti „SiteWalk“ tiek BIM projektams, tiek tik 2D projektams. Maršrutas, pažymėtas jūsų brėžiniuose, priklausys nuo duomenų tipo ir kokybės.

Štai keletas patarimų geriausiam rezultatui tik 2D projektuose:

• Naudokite aukštos kokybės architektūrinį vieno aukšto planą.
• Idealiu atveju jūsų brėžinys aiškiai rodytų objektus, tokius kaip sienos, langai, durys ir kiti elementai.
• Brėžinyje turėtų būti nurodyta jo mąstelio informacija Dalux.
• Įsitikinkite, kad viename brėžinyje būtų tik vienas planas ir, renovacijos projektų atveju, nebūtų persidengiančių versijų.

Nenaudokite:

• MEP brėžiniai
• Lubų atspindžių planai
• Ortografinės nuotraukos
• Brėžiniai su keliais lygiais
• Brėžiniai su daugybe anotacijų ir sluoksnių.

Geras pavyzdys SiteWalk

Jei jūsų projekte yra 3D modeliai, vadovaukitės šiomis gairėmis:

• Naudokite pastato architektūrinį modelį, kuriame yra tokie objektai kaip sienos, langai, durys ir kiti elementai.
• Įsitikinkite, kad jūsų lygiai yra sukurti tinkamame aukštyje ir kad jūsų brėžiniai yra tiksliai susieti masteliu ir orientacija.
• Venkite kelių projektavimo versijų tame pačiame pastate. Galite susieti skirtingų disciplinų modelius su vienu pastatu, bet ne skirtingas to paties dizaino versijas, tokias kaip prieš ir po atnaujinimo.
• Venkite naudoti bendruosius geometrinius tipus savo BIM modelyje, pvz., IFCElementProxy. Tokie tipai gali sumažinti rezultato tikslumą.

Planuoti maršrutą ir tvarkaraštį

Reguliarūs „SiteWalk“ leidžia stebėti projekto eigą viso statybos etapo metu. Norint palyginti ir išsamiai dokumentuoti, naudinga atlikti „SiteWalk“ nustatytais intervalais

• Didelės veiklos sritys (MEP montavimas, vidaus apdaila ir kt.): kas savaitę
• įprasta veikla (betono darbai, fasadas ir kt.): kas dvi savaites
• žemos veiklos sritys (užbaigtos/stabdomos statybų zonos): kas mėnesį

Trumpesni intervalai didelio aktyvumo zonose užtikrina tinkamą dokumentavimą ir sumažina riziką praleisti svarbią informaciją.

Atitinkamai suplanuokite savo maršrutą (-us). Kiekvieną kartą eikite maždaug tuo pačiu maršrutu, kad galėtumėte lengvai palyginti nuotraukas. Laikykitės šių patarimų, kad suplanuotumėte maršrutus geriausiems rezultatams pasiekti:

• Pradėkite ir užbaikite - Pasirinkite lengvai atpažįstamas vietas brėžiniuose (pvz., durų angas), kurios yra bent 10 metrų atstumu viena nuo kitos. Įsitikinkite, kad pasirinkote teisingus taškus brėžinyje.
• Likite tame pačiame plane - Galite įrašyti viena plane per vaizdo įrašą. Likite tame pačiame plane ir pradėkite naują įrašymą kitame plane.
• Žinokite, kur eiti - Maršrutas bus lengvesnis, jei žinosite, kur einate. Pirmiausia žvilgterkite į statybvietę ir nustatykite vietas, kurias norite aplankyti. Būkite nuoseklūs savo direktorijose, nes tai palengvins vaizduoti vaizdus vėliau.
• Grįžkite į vietas - Visada yra gera mintis eiti toje pačioje srityje dukart. Tai padės sistemai atpažinti, kur jūs buvote ir pagerins SiteWalk kelią.
