Šis straipsnis parodys, kaip nustatyti Antspaudų funkciją Box Pro.
Antspaudų funkcija leidžia lengvai pridėti antspaudus prie savo brėžinių, kai juos publikuojate. Antspaudas prideda informaciją apie autorizatorių, autorizacijos datą ir brėžinio būseną. Taip pat galite atlikti paskutinės minutės žymėjimus, kurie bus pridėti prie paskelbto brėžinio.
Antspaudai gali būti pridedami prie brėžinių, kai failas yra rankiniu būdu autorizuotas arba kai brėžinys yra leidžiamas kaip failų eigos dalis.
Kaip nustatyti Antspaudus
Vartotojo nustatymai
Antspaudų aktyvavimą ir nustatymą turi atlikti projekto administratorius arba projekto planavimo vadovas. Vartotojai su prieigomis autorizuoti brėžinius skelbtiems failams (pavyzdžiui, projekto planavimo vadovai, per jų vartotojų grupę, arba kaip failų eigos dalis) gali uždėti antspaudą ant brėžinio.
Aktyvuoti Antspaudus

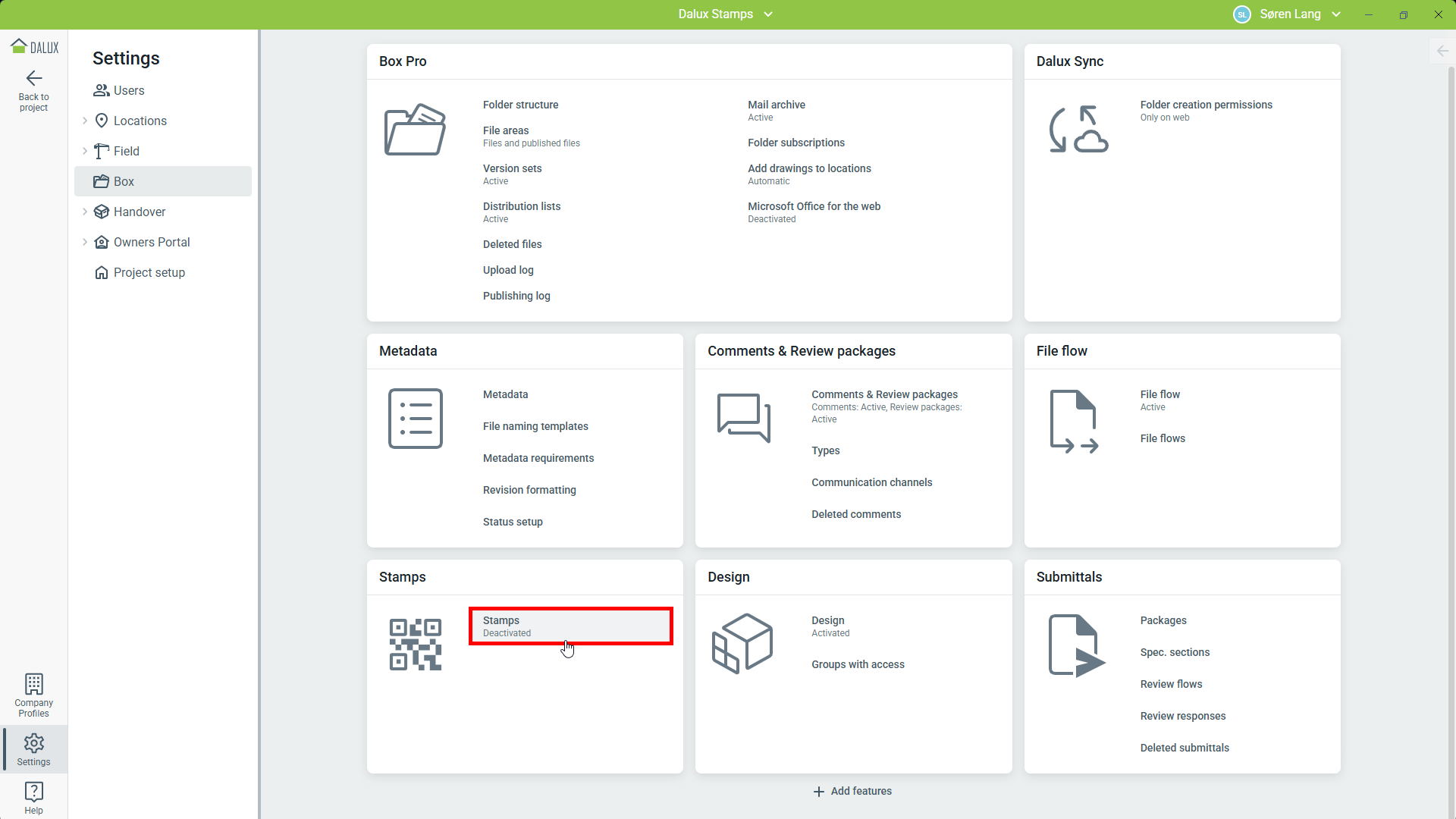

Norėdami aktyvuoti antspaudus, eikite į Nustatymai
Box
'Antspaudai'
'Aktyvuoti'.
Techninė informacija
Norėdami naudoti Antspaudus failų publikavimui, būtina aktyvuoti 'Paskelbtas failas' sritį. Daugiau informacijos apie failų sritis galite rasti šiame straipsnyje: Failų sritys. Jei tai nėra aktyvuota, brėžiniai vis tiek gali būti spausdinami su QR kodu, kuris gali būti skanuotas siekiant patikrinti, ar brėžinys yra naujausia versija.
Antspaudai šiuo metu negali būti pridedami prie brėžinių, įkeltų per įskiepius, tačiau šiuos brėžinius vis tiek galima spausdinti rankiniu būdu su QR kodais.
Jau paskelbti failai turi būti perpublikuoti, kad būtų pridėti arba pakeisti antspaudai ir žymėjimai.
Antspaudų konfigūracija
Po antspaudų aktyvavimo galite juos pritaikyti, įskaitant jų vietos nustatymą ir metaduomenis.

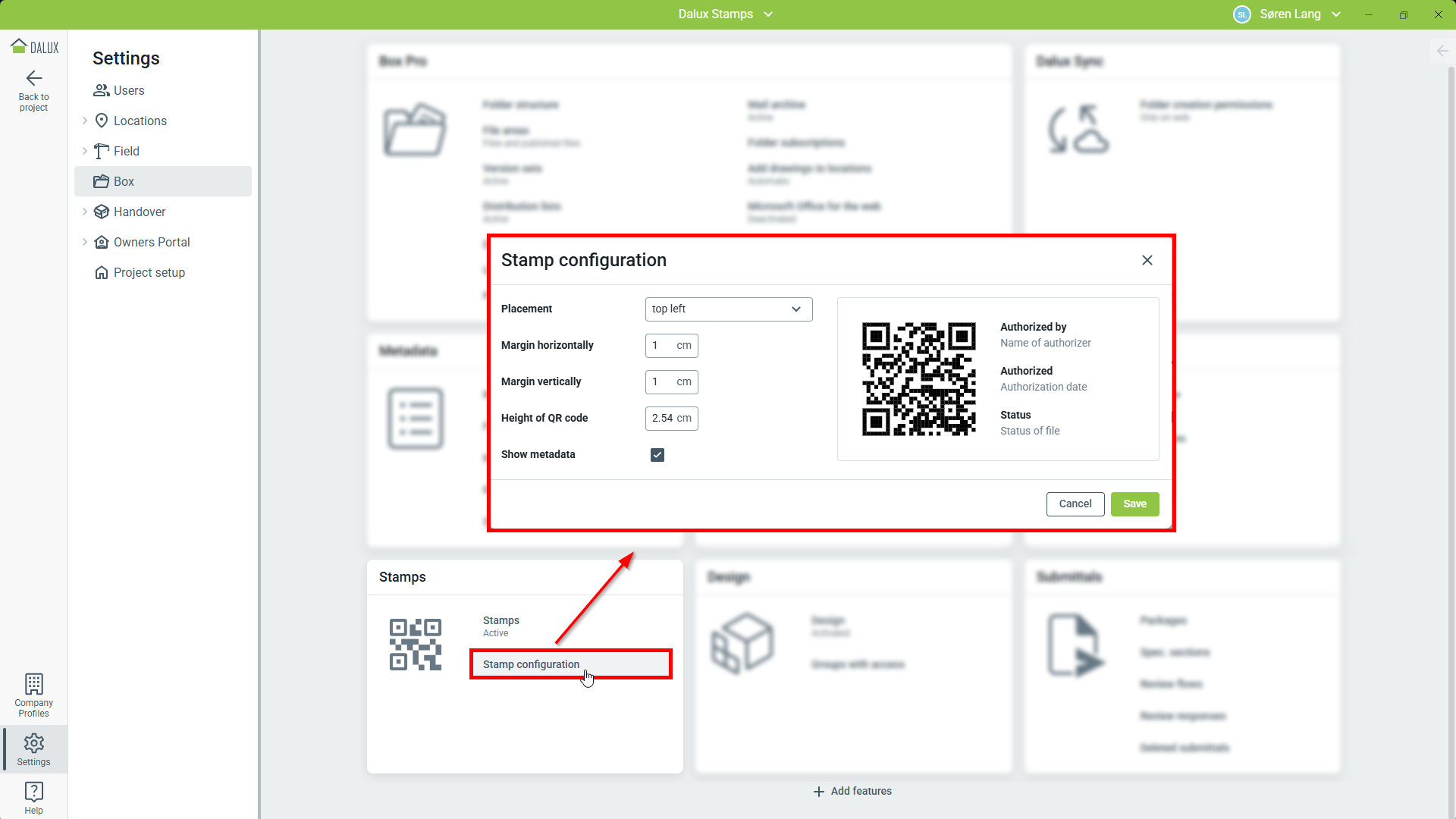

Norėdami konfigūruoti savo antspaudus, eikite į: Nustatymai
Box
'Antspaudai'
'Antspaudų konfigūravimas'.
Konfigūracijoje galite koreguoti vietą ir atotrūkį, kuris lemia, kurioje brėžinio dalyje bus dedamas antspaudas. Atotrūkis apskaičiuojamas nuo pasirinkto brėžinio kampo ir į vidų, matuojant iki artimiausio antspaudo ir metaduomenų kampo.
QR kodo aukštis kontroliuoja antspaudo dydį brėžinyje (įskaitant metaduomenis), su fiksuota aukščio ir pločio proporcija tiksliam išdėstymui. Labai ilgi pavadinimai arba būsenos gali būti sutrumpinti.
Pastaba

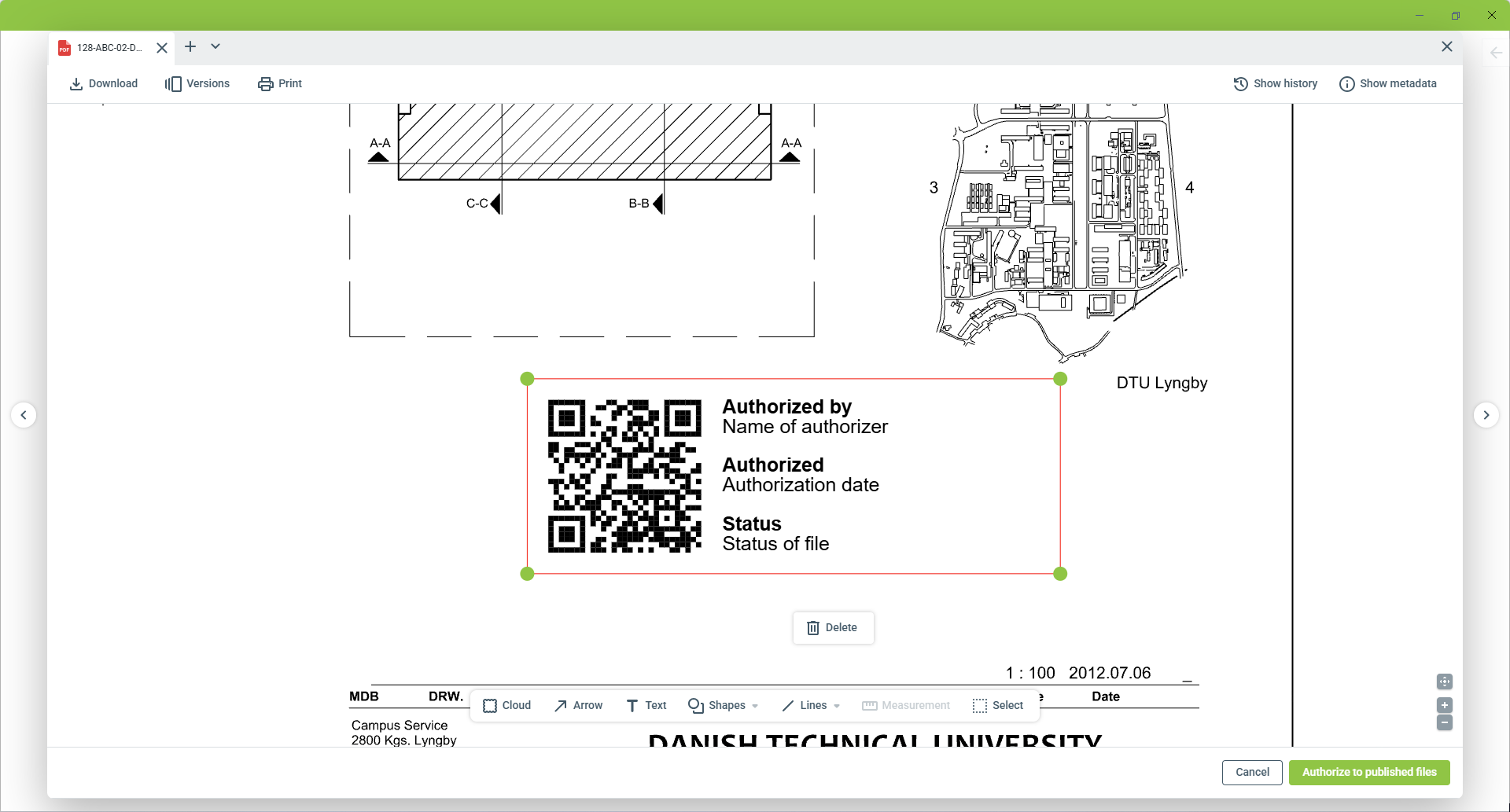

Antspaudas gali būti rankiniu būdu perkeliamas, kai vienas brėžinys yra autorizuojamas, siekiant užtikrinti, kad jis neuždengtų jokios brėžinio informacijos.
Galite įjungti arba išjungti funkciją Rodyti metaduomenis. Metaduomenys bus rodomi šalia QR kodo.
- Autorizatoriaus vardas - Vardo asmens, kuris autorizavo failą arba rankiniu būdu, arba patvirtindamas failą paskutiniame failų eigos žingsnyje.
- Autorizavimo data - Laikas ir data, kada brėžinys buvo autorizuotas. Laiko žymė atspindės, kada buvo paspaustas 'Autorizuoti į paskelbtus failus' mygtukas.
- Failo būsena - Pasirinkta failo būsena autorizacijos metu. Bus rodoma tik tada, jei projektas turi aktyvuotą Būsenos sąranką. Daugiau informacijos galite rasti šiame straipsnyje: Failų statuso metaduomenys
Rekomenduojame sukurti specialią vietą antspaudui aplink arba viduje brėžinio pavadinimo bloko. Tai padės palaikyti nuoseklų išdėstymą ir palengvins žiūrovams rasti antspaudą.
Jei norite sužinoti daugiau apie naudojimąsi Antspaudais, perskaitykite šį straipsnį: Kaip naudoti antspaudus.
