Šiame straipsnyje parodyta, kaip naudoti „Box Pro“ antspaudų funkciją.
Antspaudų funkcija leidžia lengvai pridėti antspaudus prie jūsų brėžinių, kai juos skelbiate. Antspaudas prideda QR kodą ir informaciją apie autorizuotoją, autorizavimo datą ir brėžinio statusą. Taip pat galite pridėti žymėjimų, kurie pridedami prie paskelbto brėžinio.
QR kodas gali būti nuskenuotas, ir jis patikrins, ar brėžinys yra naujausia versija, ar Dalux yra prieinama naujesnė versija.
Antspaudai gali būti pridedami prie brėžinių, kai failas yra rankiniu būdu autorizuotas arba kai brėžinys autorizuojamas kaip failų eigos dalis.
Kaip naudoti antspaudus su rankiniu autorizavimu
Vartotojo nustatymai
Vartotojai, turintys leidimus autorizuoti brėžinius į paskelbtus failus (tokie kaip projekto planavimo vadovai, per savo vartotojų grupę arba kaip failų eigos dalis), gali įdėti antspaudą ant brėžinio.
Jau paskelbti failai turi būti iš naujo paskelbti, kad būtų galima pridėti arba pakeisti antspaudus ir žymėjimus.
Brėžiniai gali būti autorizuojami rankiniu būdu iš atitinkamo „Box“ aplanko arba iš Visi failai.

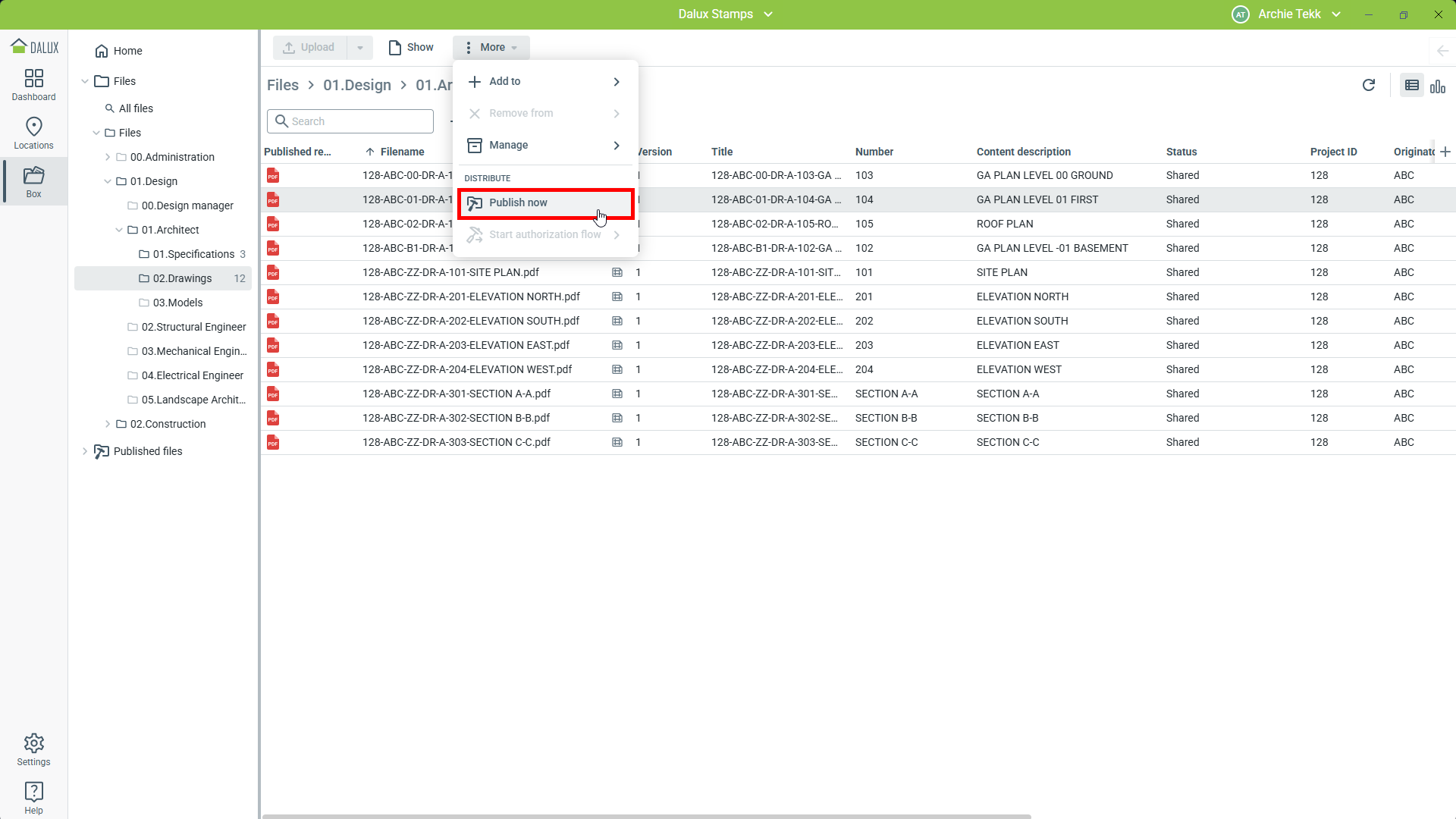

Eikite į Box
Failai
Raskite norimus autorizuoti failus
Daugiau
Publikuoti dabar.
Patarimai ir gudrybės
Rekomenduojame dirbti su vienu brėžiniu vienu metu, kad antspaudas būtų teisingai pridedamas. Kai publikuojate kelis failus vienu metu, bus naudojamas numatytasis QR kodo išdėstymas.
Žymėjimų kūrimas ir antspaudo įdėjimas
Naujame lange galite kurti žymėjimus ir reguliuoti QR kodo išdėstymą bei dydį.
Techninė informacija
Žymėjimai ir antspaudai bus nuolat įterpti į brėžinį ir gali būti pašalinti arba pakeisti tik tada, kai skelbiama nauja versija.

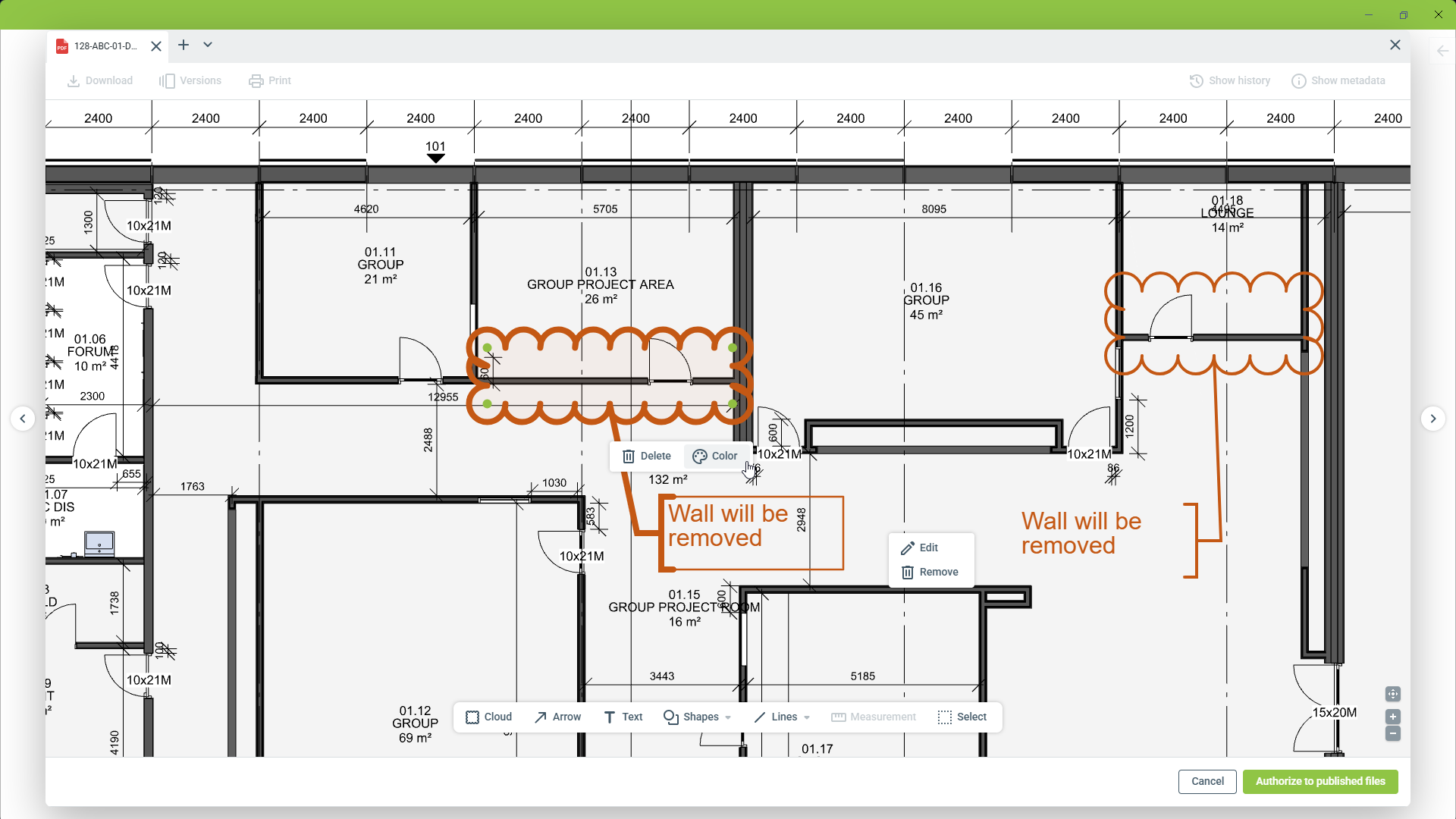

Įrankių juosta brėžinio apačioje siūlo daugybę žymėjimų, kuriuos galima pridėti. Jūs galite pakeisti atskirų žymėjimų spalvą, pažymėdami juos ir spustelėdami Spalva.

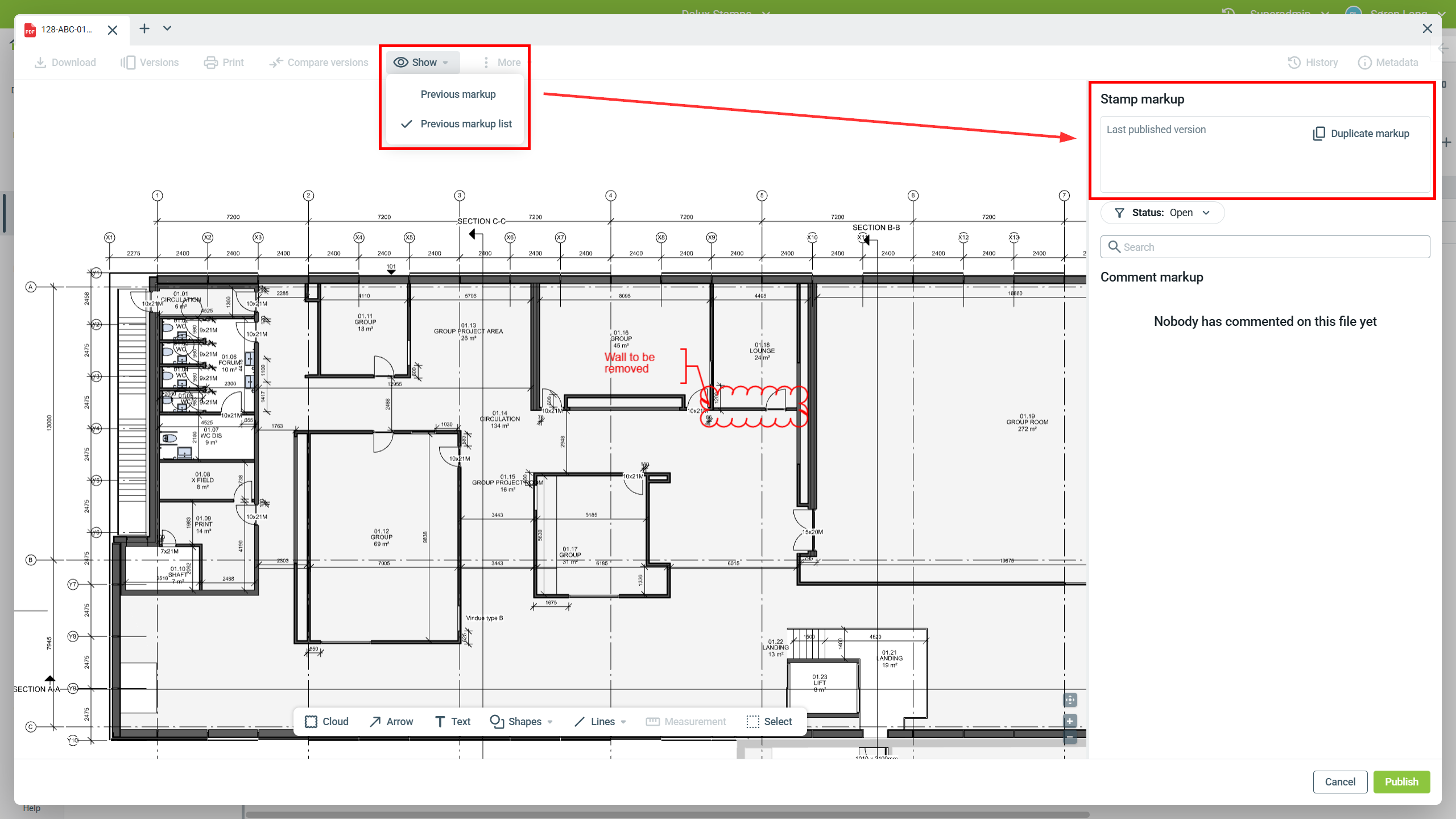

Jūs turite galimybę panaudoti žymėjimus iš anksčiau autorizuotos ankstesnės failo versijos arba naudoti šiam failui komentarą, kaip žymėjimą.
Norėdami tai padaryti, spustelėkite Rodyti ir atidarykite ankstesnius žymėjimus. Pasirinkite žymėjimą brėžinyje arba sąraše ir spustelėkite
Daryti kopiją. Vis tiek galite redaguoti žymėjimus prieš publikuojant brėžinį su antspaudu ir žymėjimu.
Pastaba
Komentarų žymėjimai nebus pridėti prie brėžinio; bus įtraukti tik autorizavimo metu sukurti žymėjimai.

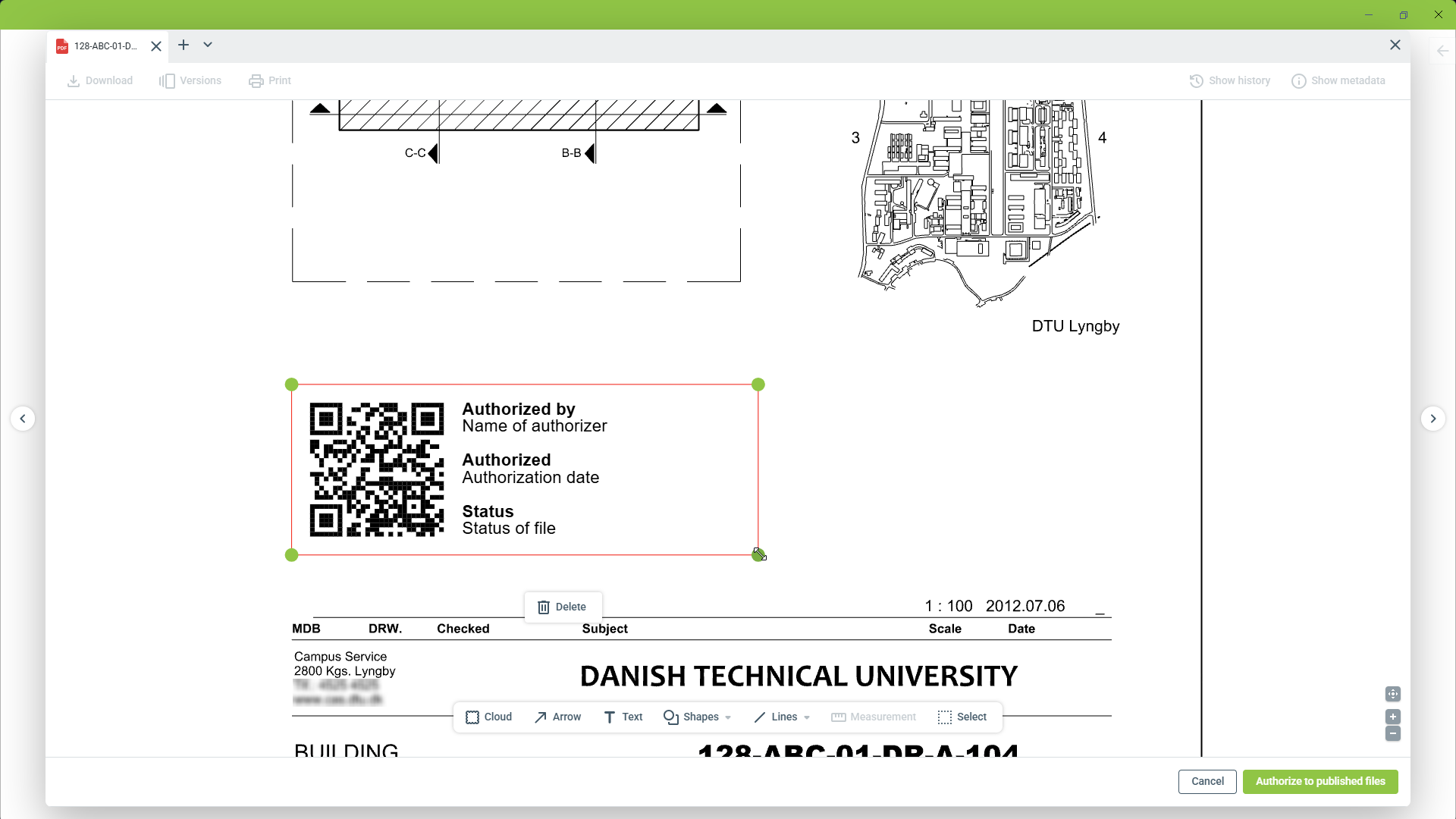

Antspaudas dedamas pagal projekto sąranką, bet jį galima perkelti ir mastelį keisti pagal poreikį. Spustelėkite ant antspaudo ir reguliuokite poziciją pagal poreikį. Jei nenorite pridėti antspaudo, jį galima pašalinti, paspaudus Pašalinti.
Brėžinio autorizavimas

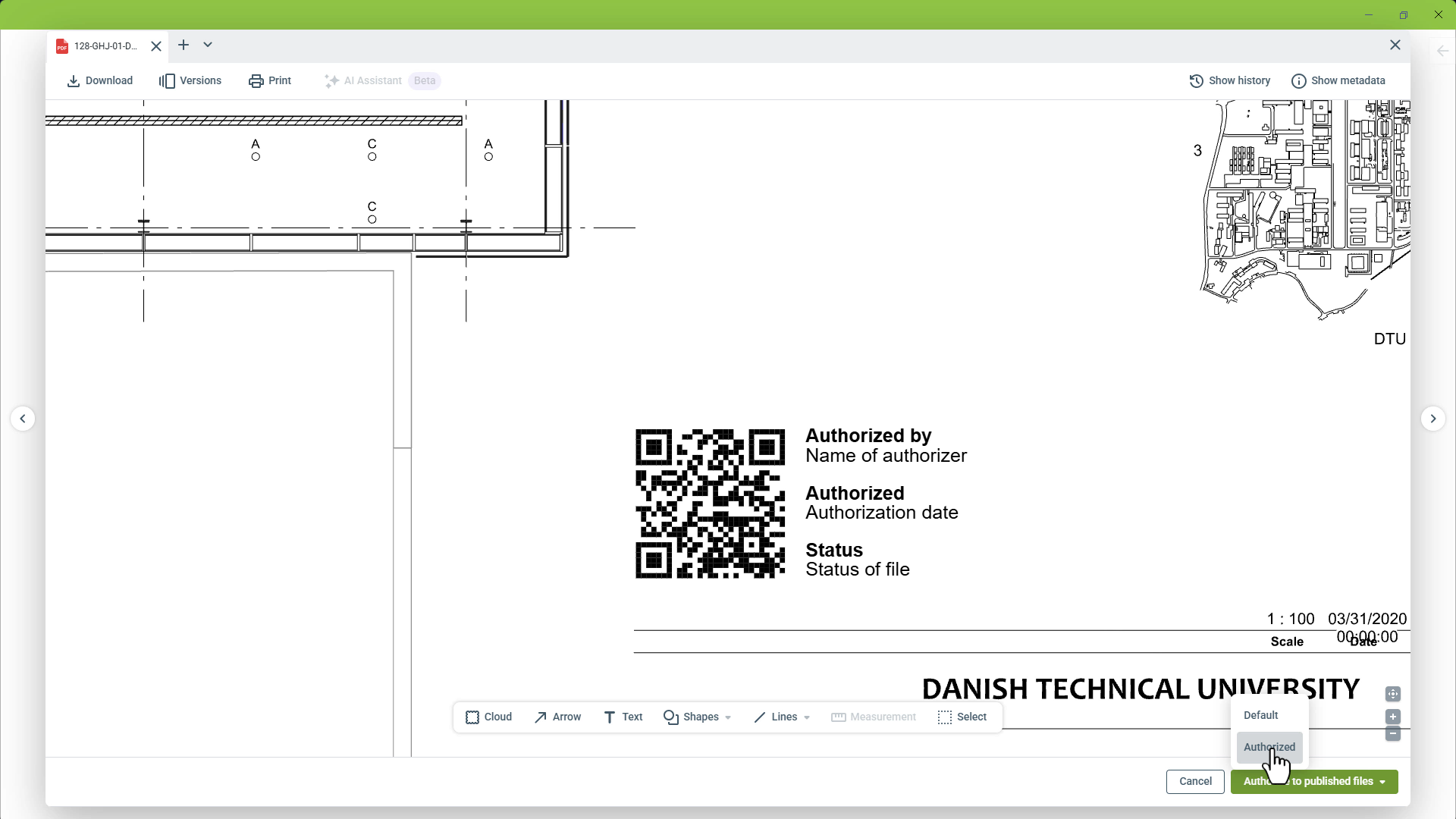

Kai būsite patenkinti savo žymėjimais ir antspaudo išdėstymu, brėžinį galima autorizuoti spustelėjus 'Autorizuoti į paskelbtus failus'. Priklausomai nuo projekto sąrankos, jums gali reikėti pasirinkti failo būseną. Pasirinkta būsena bus įspaudžiama kaip metaduomenų dalis.
Kai failas yra paskelbtas, žymėjimai ir antspaudas yra įterpiami į brėžinį. Dabar brėžinį galima spausdinti ir platinti.

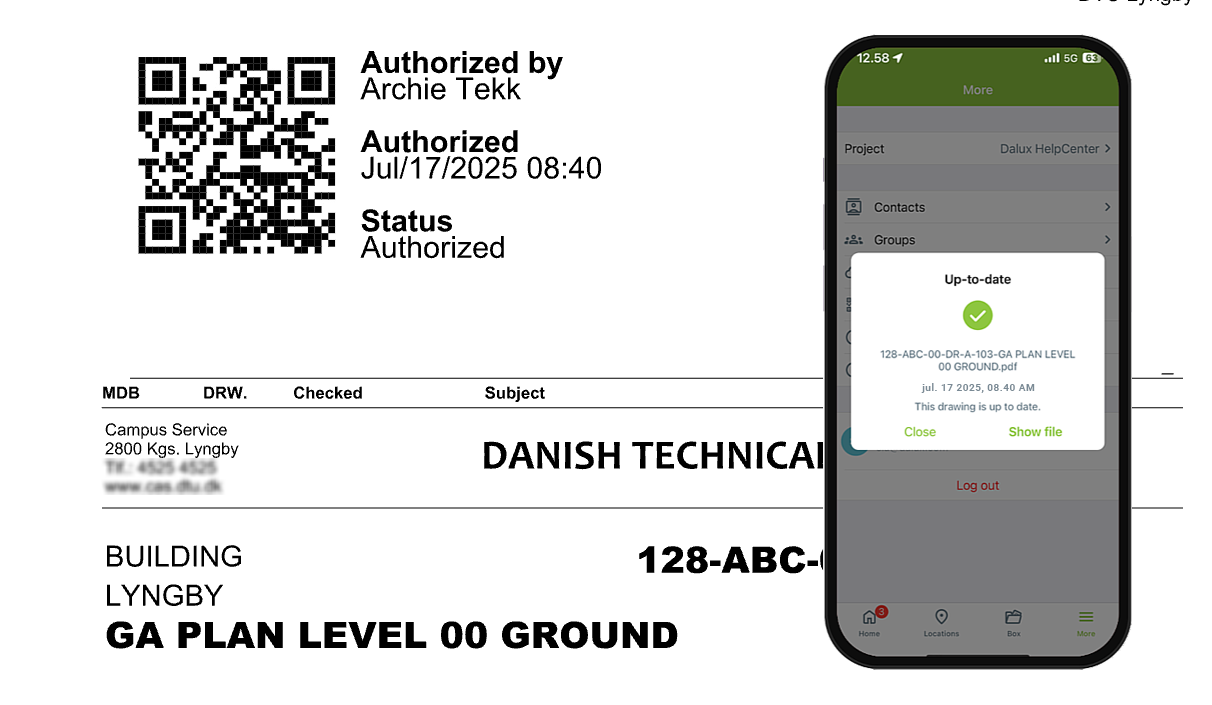

Šiame ekrano vaizde rodomas bandomasis QR kodas. Jūsų projektas sugeneruos unikalų QR kodą. QR kodo nuskaitymas informuos asmenį, ar brėžinys yra naujausia paskelbta versija, ar Dalux yra prieinama naujesnė versija.
Kaip naudoti antspaudus su eigos autorizavimu
Antspaudai ir žymėjimai taip pat gali būti sukurti ir pridėti, kai failas eina per failų eigą autorizavimui.
Techninė informacija
Antspaudai nebus pridedami prie brėžinių, jei paskutinė failų eigos stadija turi automatinį publikavimą. Turi būti vartotojas arba vartotojų grupė, atsakinga už galutinį publikavimą ir antspaudo įdėjimą.
Procesas dabar toks pat, kaip minėta aukščiau skyriuje Kuriant žymėjimus ir dedant antspaudą.
Brėžinio autorizavimas

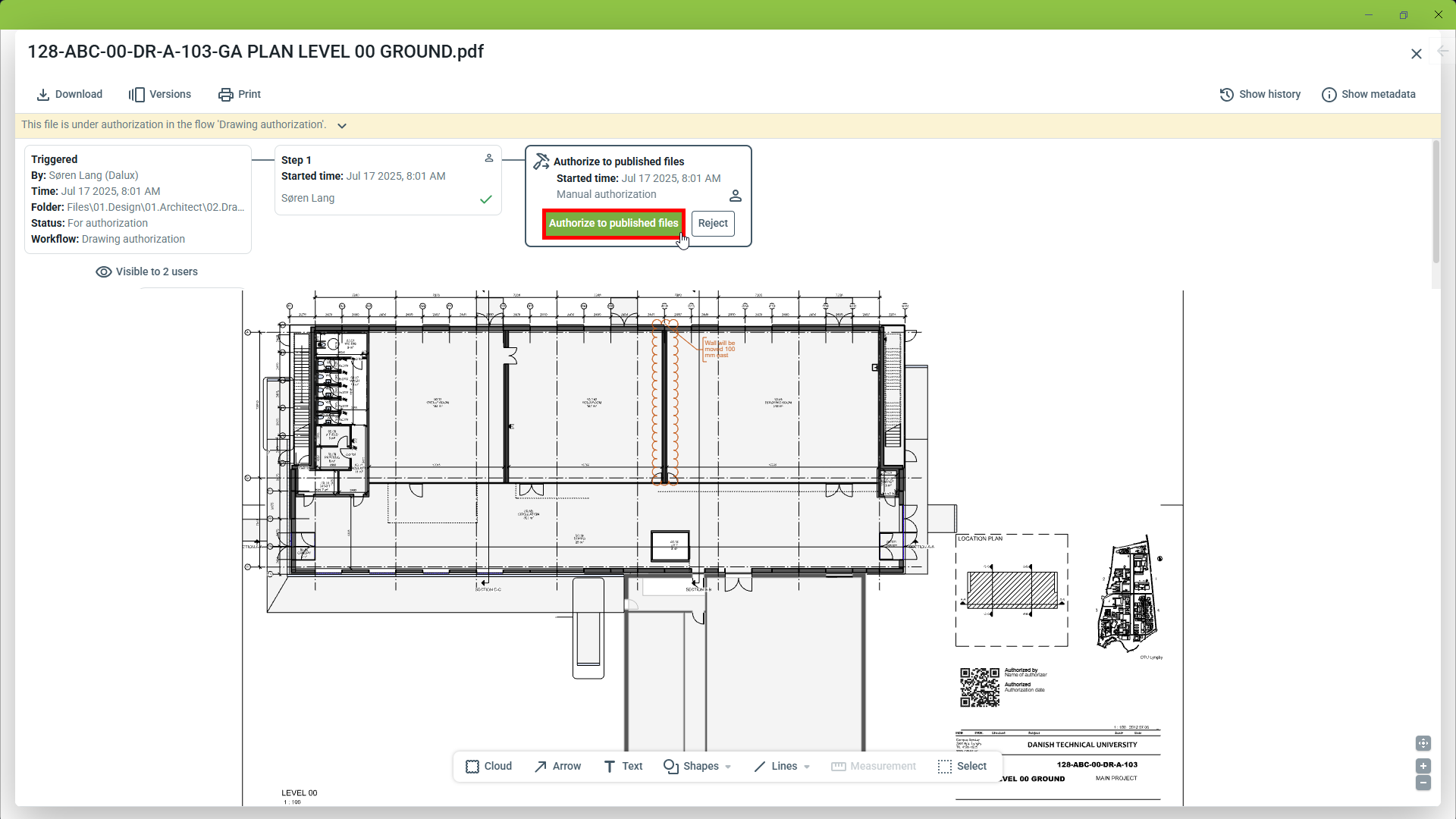

Kai būsite patenkinti savo žymėjimais ir antspaudo išdėstymu, brėžinį galima autorizuoti spustelėjus 'Autorizuoti į paskelbtus failus'. Priklausomai nuo projekto sąrankos, jums gali reikėti pasirinkti failo būseną.

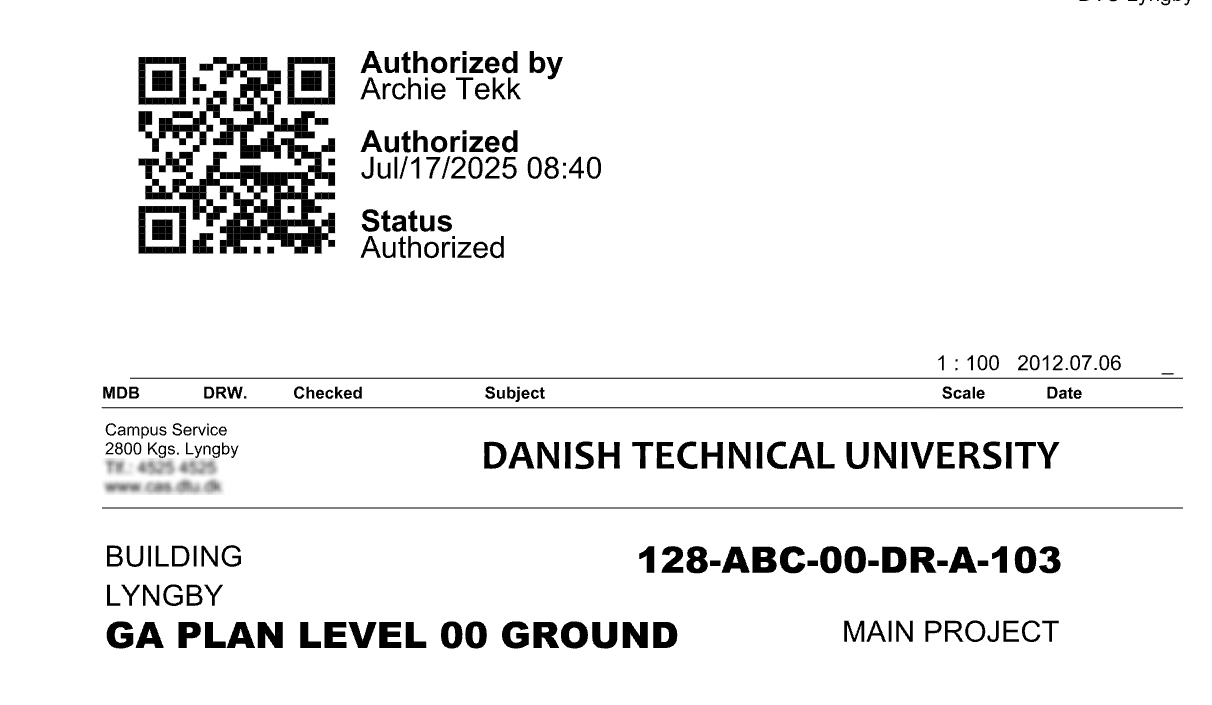

Kai failas yra paskelbtas, žymėjimai ir antspaudas yra įterpiami į brėžinį. Dabar brėžinį galima spausdinti ir platinti. Šiame ekrano vaizde rodomas bandomasis QR kodas. Jūsų projektas sugeneruos unikalų QR kodą. QR kodo nuskaitymas informuos asmenį, ar brėžinys yra naujausia paskelbta versija, ar Dalux yra prieinama naujesnė versija.
Skaityti daugiau
Jei norite sužinoti daugiau apie Antspaudų nustatymą, perskaitykite šį straipsnį: Kaip nustatyti antspaudus.
