Šiame straipsnyje paaiškinama, kaip pridėti ir atnaujinti brėžinius Dalux projektuose naudojant tik Field ir Vietas. Vietose pridėti brėžiniai gali būti naudojami Field registracijoms, tokioms kaip užduotys ir patikros lapai.
Sužinokite daugiau
Jeigu jūsų projekte taip pat yra Box, perskaitykite šį straipsnį: Atnaujinti brėžinių ir dokumentų versijas.
Jei jūsų projekte yra 3D modelis, turėtumėte skaityti šį straipsnį: Įkelti IFC modelio failus ir 2D brėžinius
Kaip įkelti brėžinius
Vartotojo nustatymai
Tik projektų administratoriai arba vartotojai su redagavimo teisėmis Vietose gali kurti pastatus ir įkelti brėžinius. Daugiau apie vartotojai grupes galite skaityti šiame straipsnyje: Kaip nustatyti Vartotojų grupes.

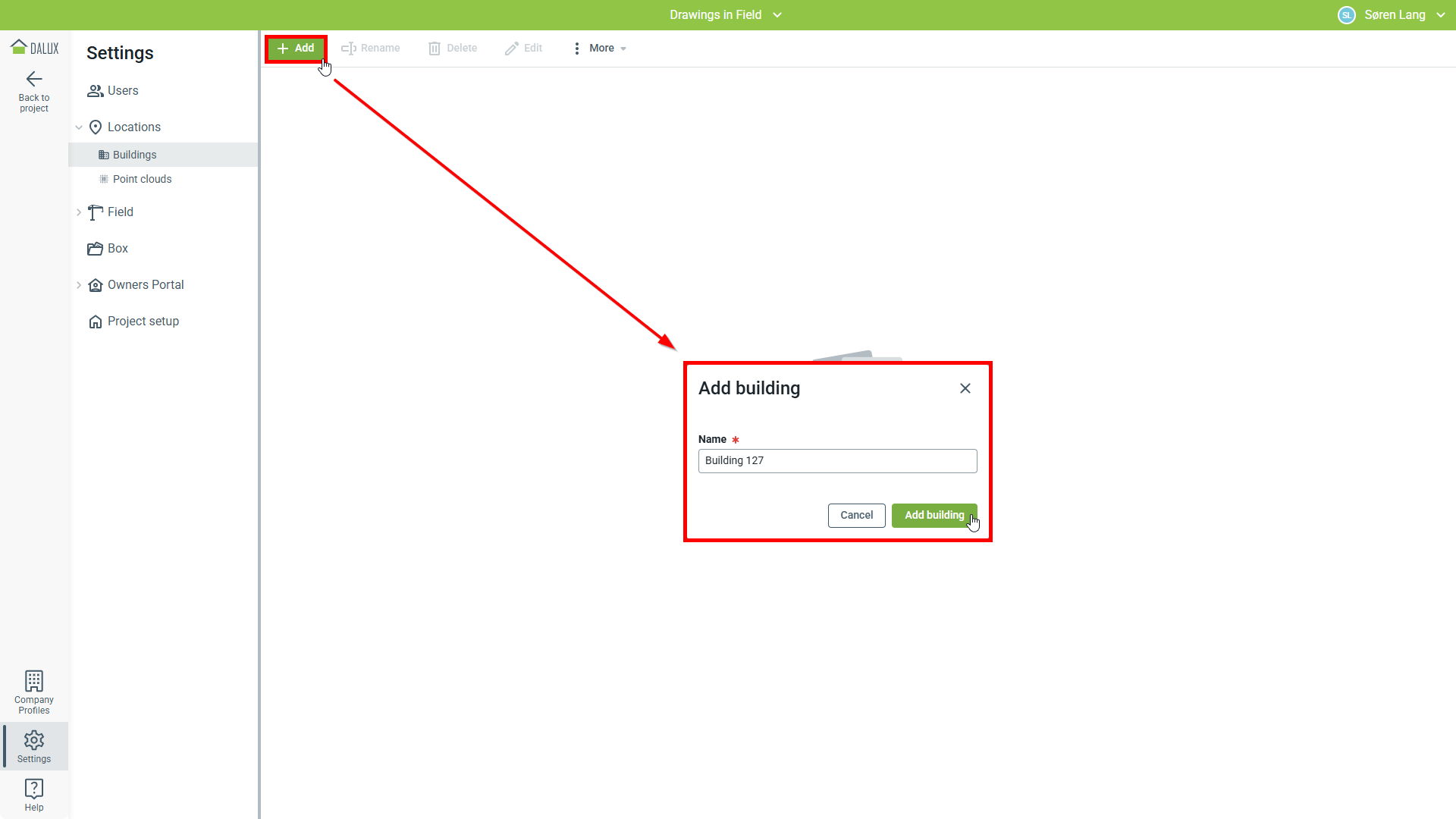

Prieš naudojant brėžinius Vietose ir Field, turite juos pridėti prie pastato. Pradėkite eiti į:
Nustatymai
Vietos
Pastatai
Pridėti.
Kai pastatas yra sukurtas, galite pradėti įkelti brėžinius iš savo kompiuterio.

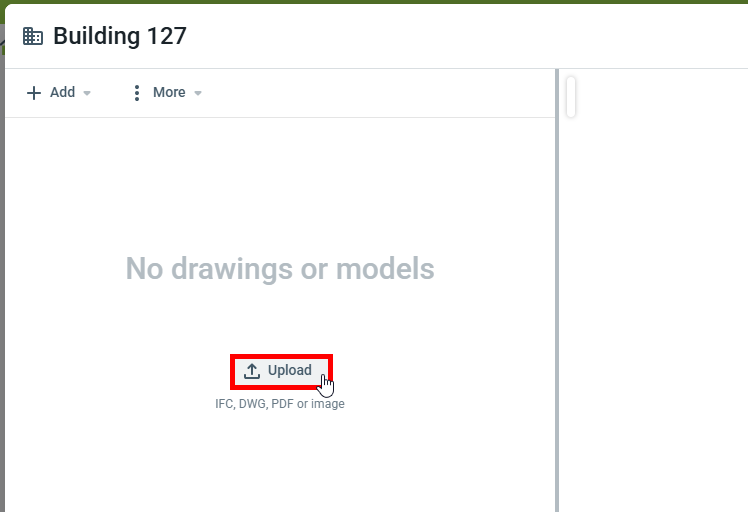

Paspauskite Įkelti ir suraskite savo brėžinius.

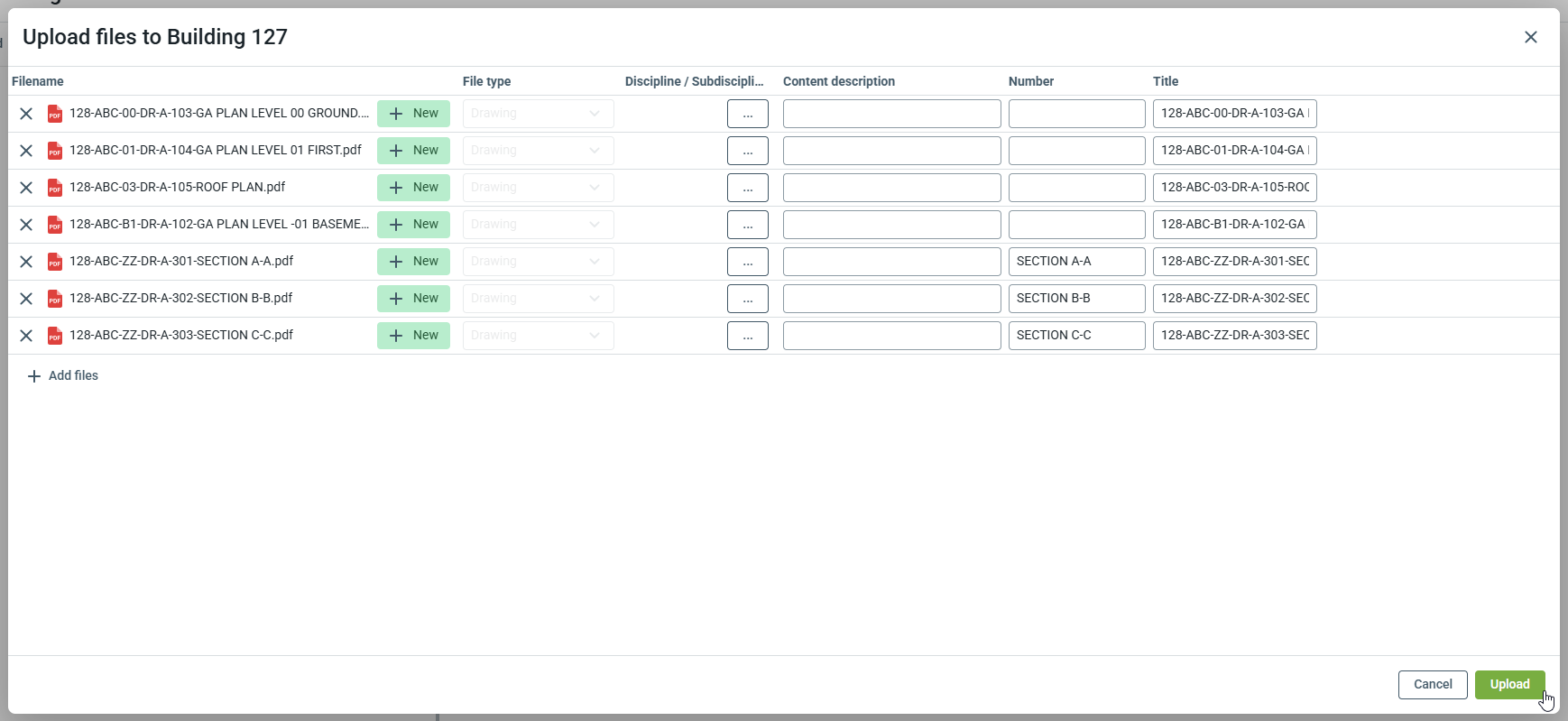

Įkėlimo lange galite peržiūrėti įkeliamus failus ir pridėti disciplinas, turinio aprašymus ar brėžinių numerius hipernuorodoms.
Pavadinimas nustato rodomą brėžinio pavadinimą naudotojams Vietose ir Field, bet nekeičia failo pavadinimo. Tai leidžia supaprastinti rodomą pavadinimą, palengvinant reikiamų brėžinių paiešką statybvietėje.
Šiuos nustatymus galima pakeisti vėliau.
Daugiau apie disciplinas galite skaityti šiame straipsnyje: Disciplinos ir subdisciplinos
Daugiau apie hipernuorodas galite skaityti šiame straipsnyje: Hipernuorodos PDF brėžiniuose
Pastaba
Kai brėžiniai bus apdoroti, jie bus pasiekiami visiems projekto naudotojams Vietose.
Rekomenduojame įkelti brėžinius į pastatą tik tuo atveju, jei jie skirti naudoti Field registracijoms.

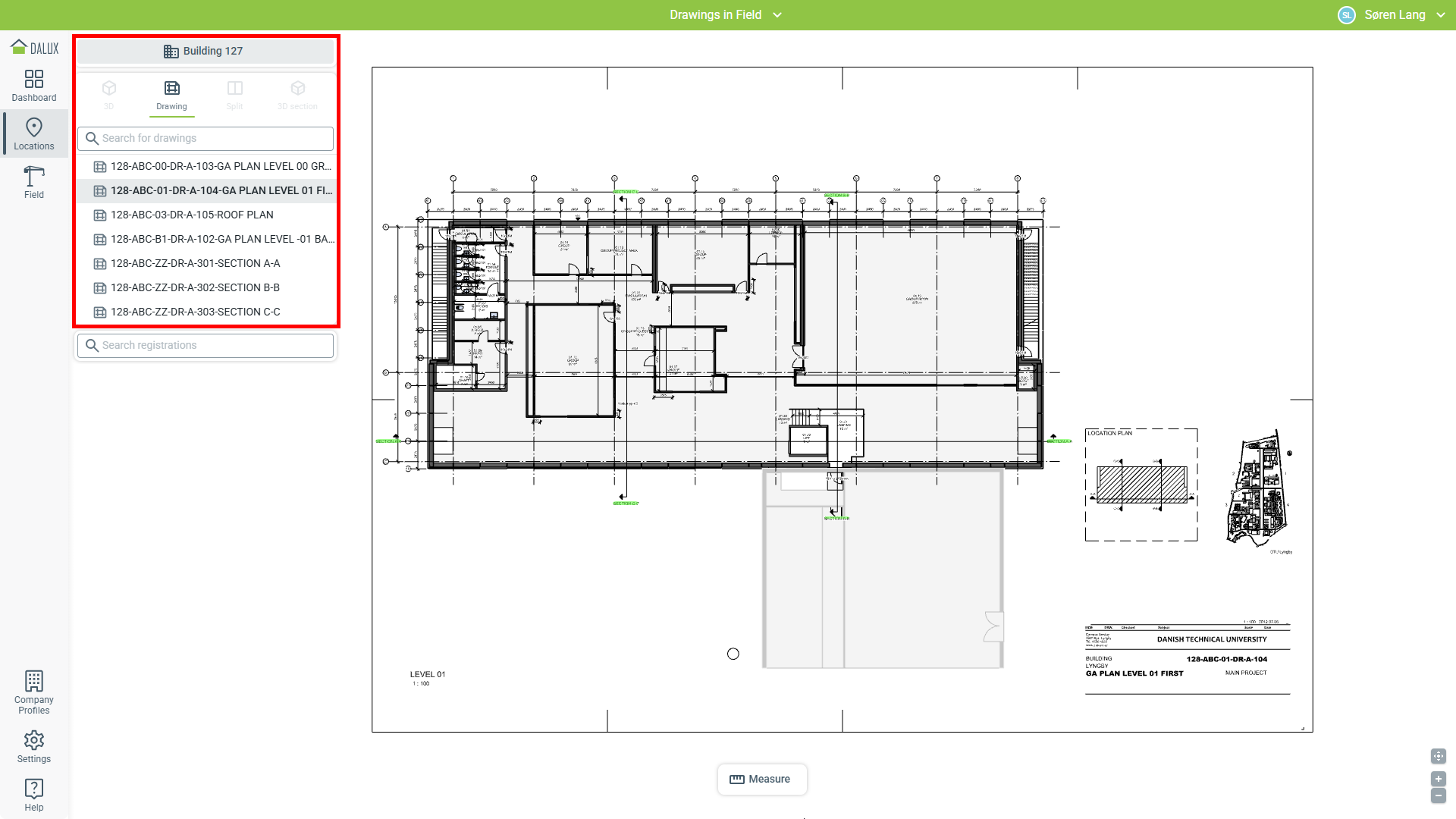

Jūsų pridėti brėžiniai dabar yra paruošti naudoti Vietose ir
Field.
Kaip pridėti lygius
Visi brėžiniai bus įkelti be lygių. Jei jūsų pastatai turi kelis lygius, rekomenduojame pridėti lygius Dalux, kad galėtumėte tvarkyti savo brėžinius.

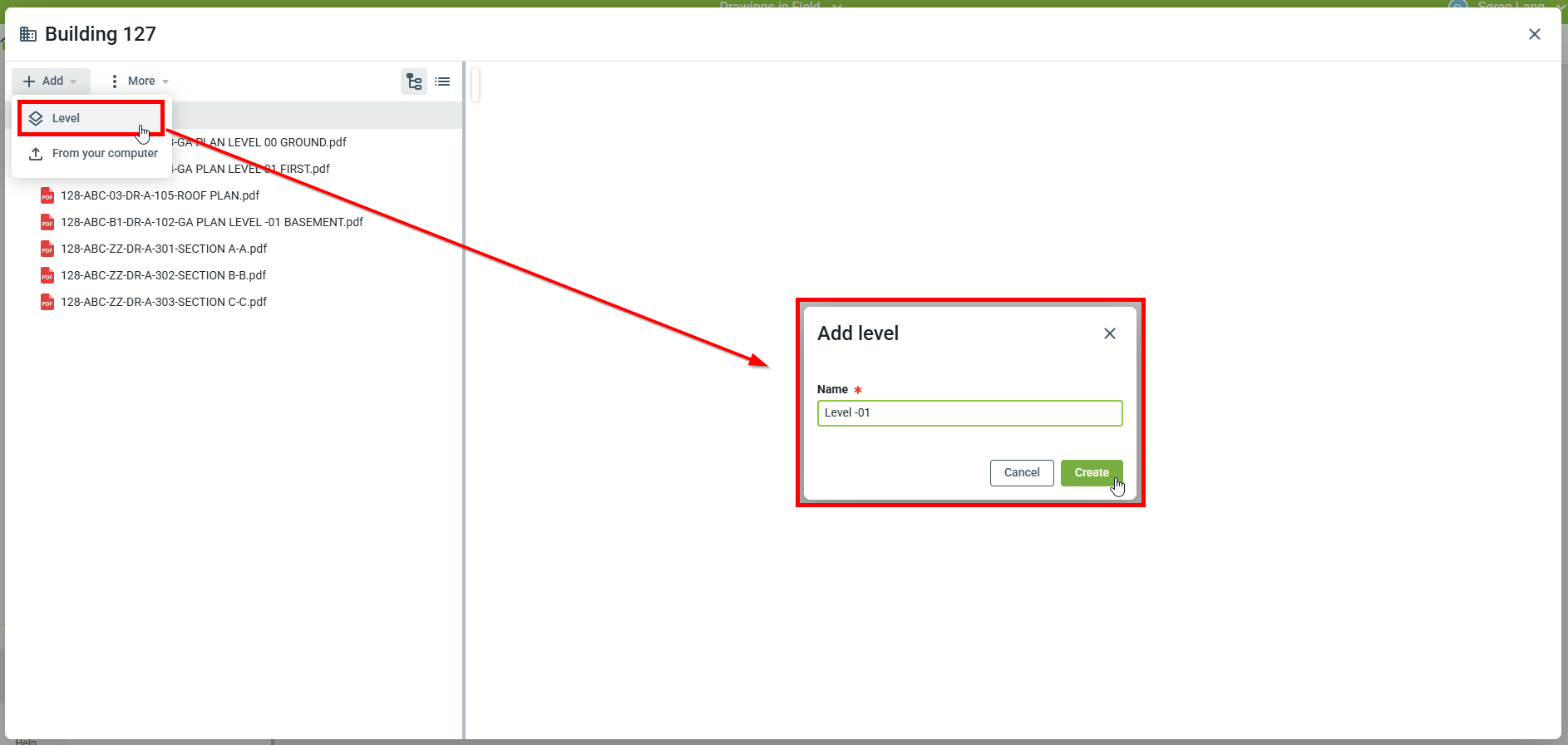

Norėdami pridėti lygį, spustelėkite Pridėti
Lygis
Įveskite vardą
'Sukurti'
Lygiai turėtų atitikti pastato lygius. Kai lygiai bus sukurti, reikės susieti brėžinius.

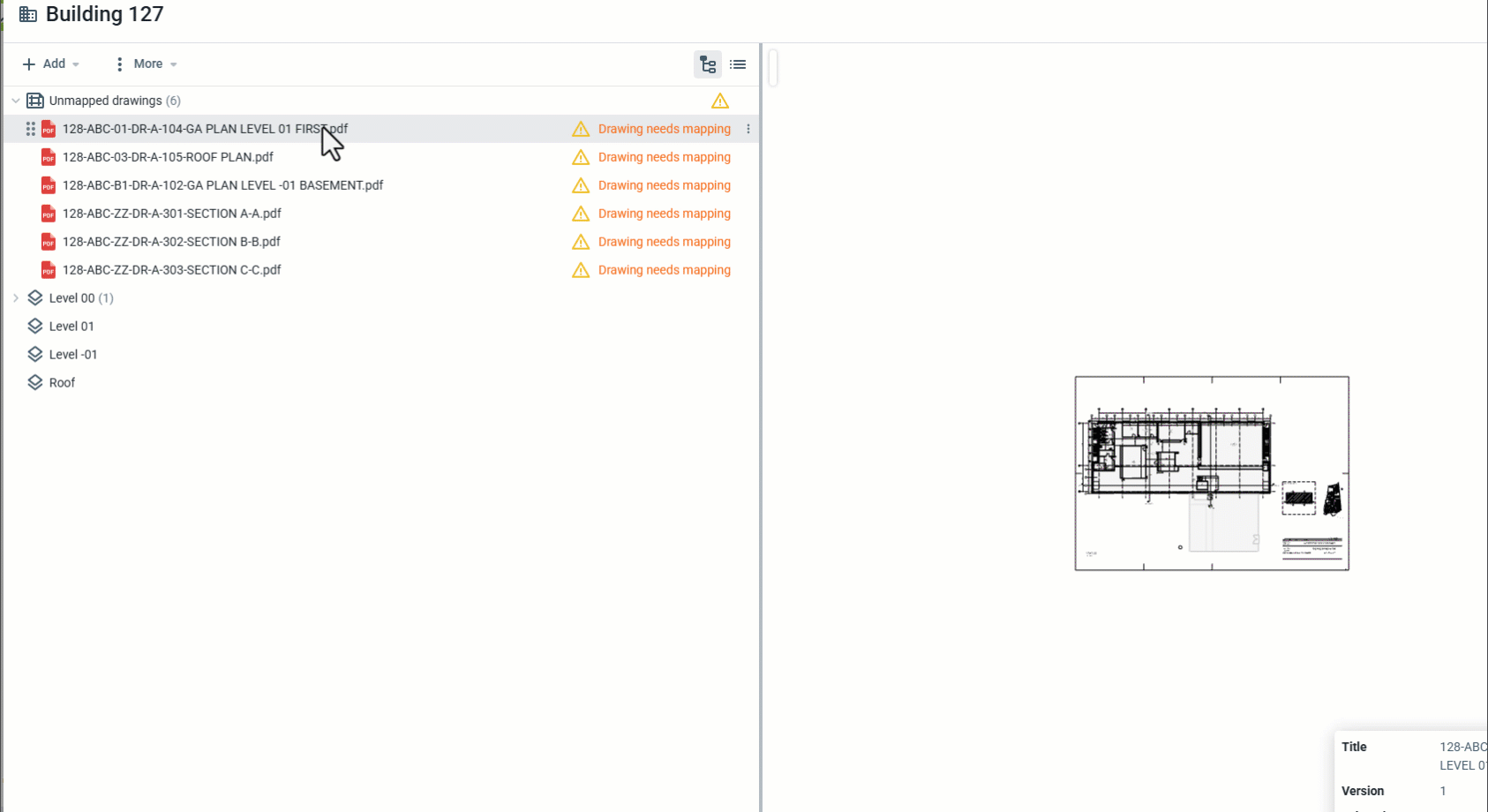

Norėdami susieti brėžinius, vilkite ir paleiskite brėžinį ant lygio.
Pastaba
Pridedant lygius, visi nesusieti brėžiniai pasirodys aplanke pavadinimu "Be lygio" Vietose. Tuomet galite:
- Palikti brėžinius nesusietus
- Uždėti pelės žymeklį ant nesusieto brėžinio, tada paspausti
Susieti su 3D
Be susiejimo
Abu metodai atrodys taip pat Vietose

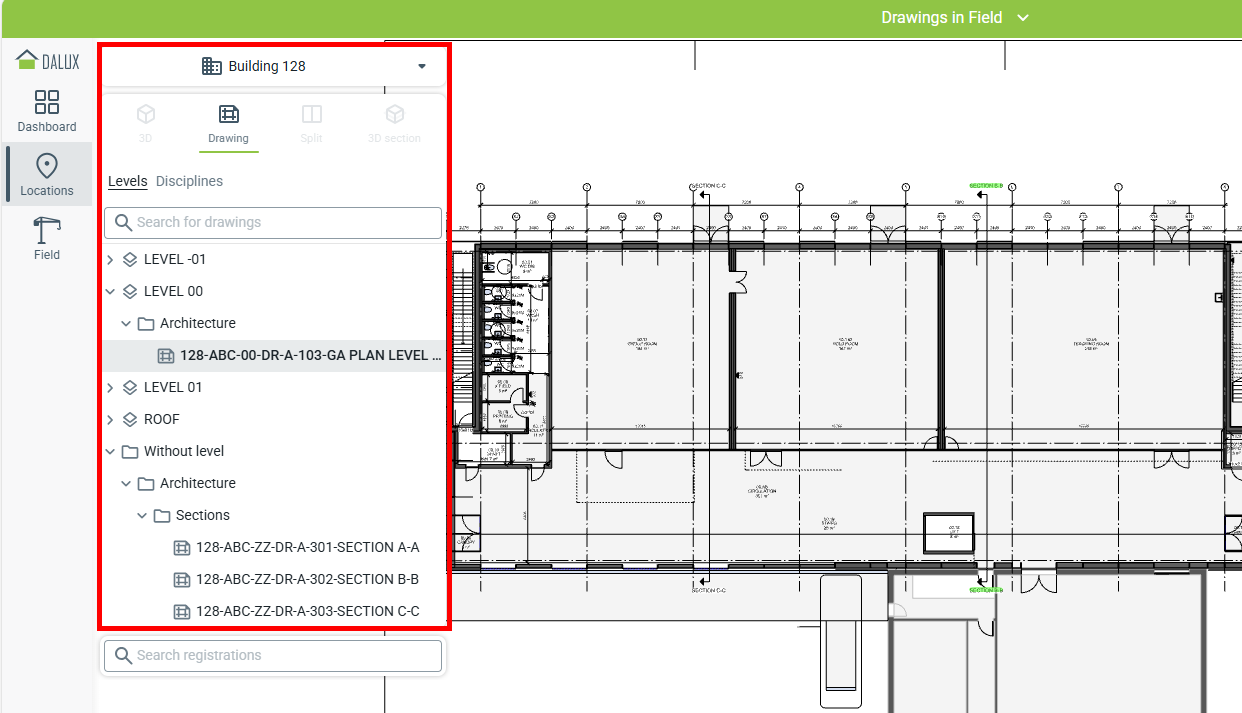

Kai brėžiniai bus pridėti prie lygių ir disciplinų rezultatas Vietose atrodys panašiai.
Kaip atnaujinti brėžinius
Galite atnaujinti savo brėžinius, įkeldami naują versiją į pastatą.
Informacija Techninė informacija
Kol failo pavadinimas toks pat, Dalux automatiškai įkels naują brėžinį kaip naują versiją. Naujausia versija visada bus rodoma Vietose.
Jei įkeliate failą su kitu pavadinimu, jis bus laikomas nauju brėžiniu. Žr. žemiau kaip pakeisti failo pavadinimus: Pervadinti brėžinius arba pakeisti metaduomenis

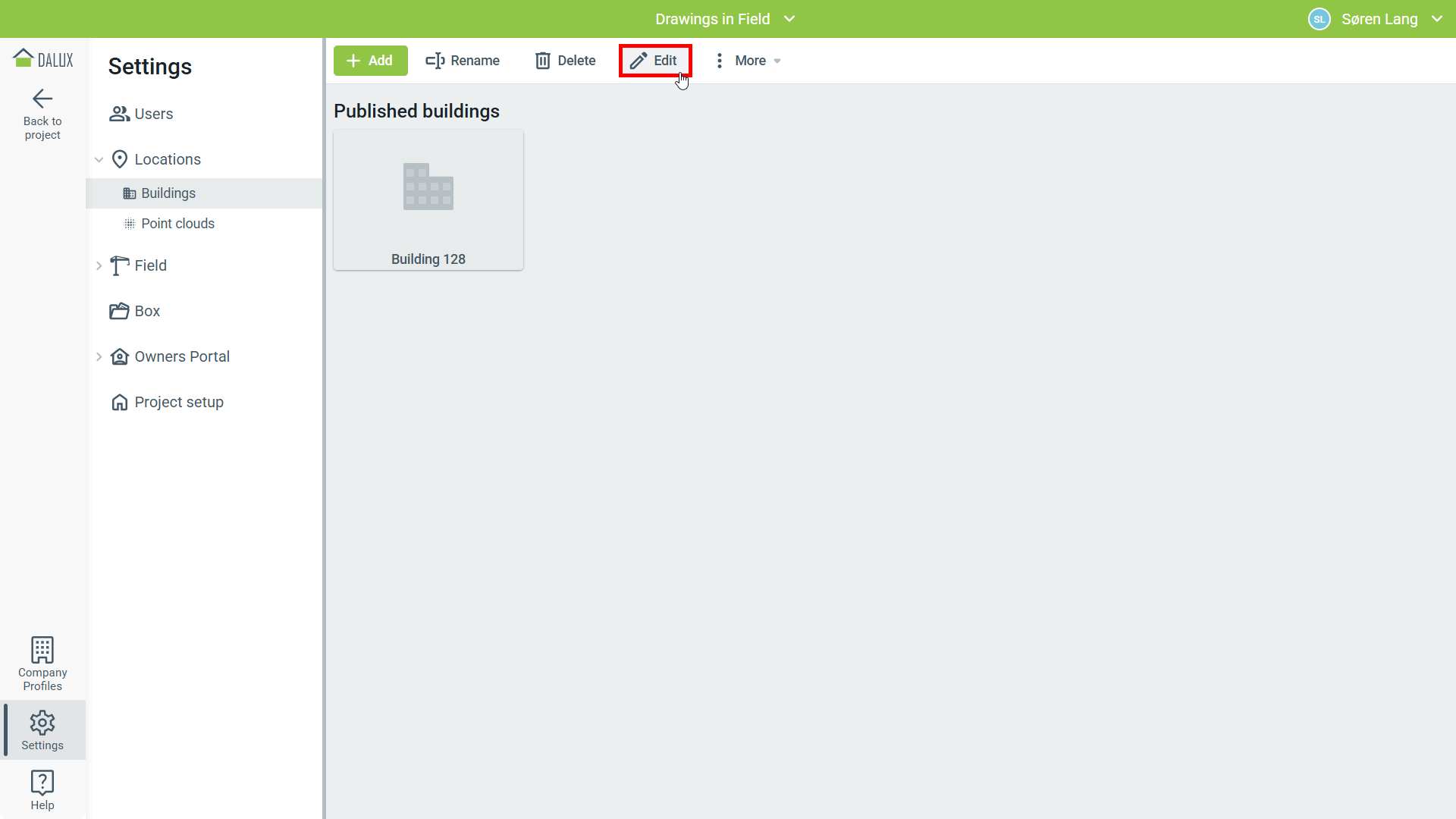

Eikite į:
Nustatymai
Vietos
Pastatai
Pasirinkite savo pastatą
Redaguoti

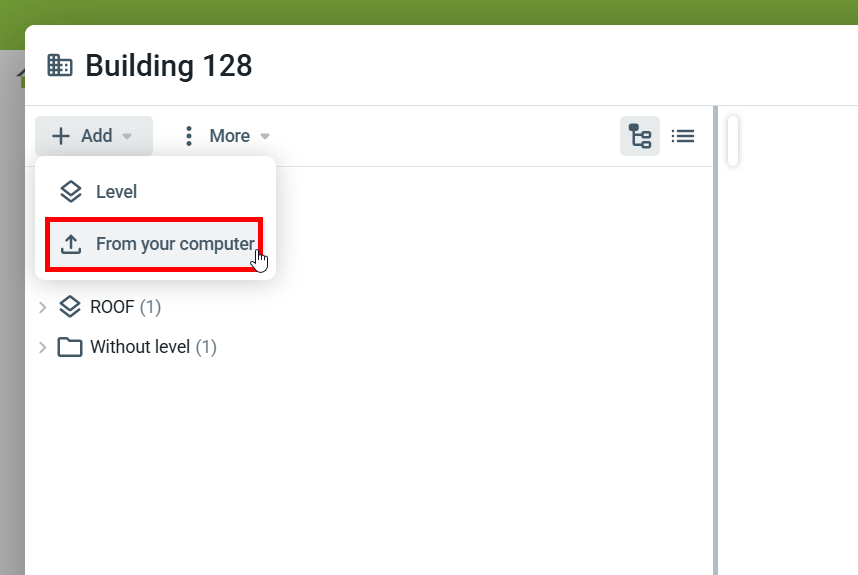

Tuomet galite pridėti naują įkėlimo brėžinį eidami į:
Pridėti
Iš jūsų kompiuterio

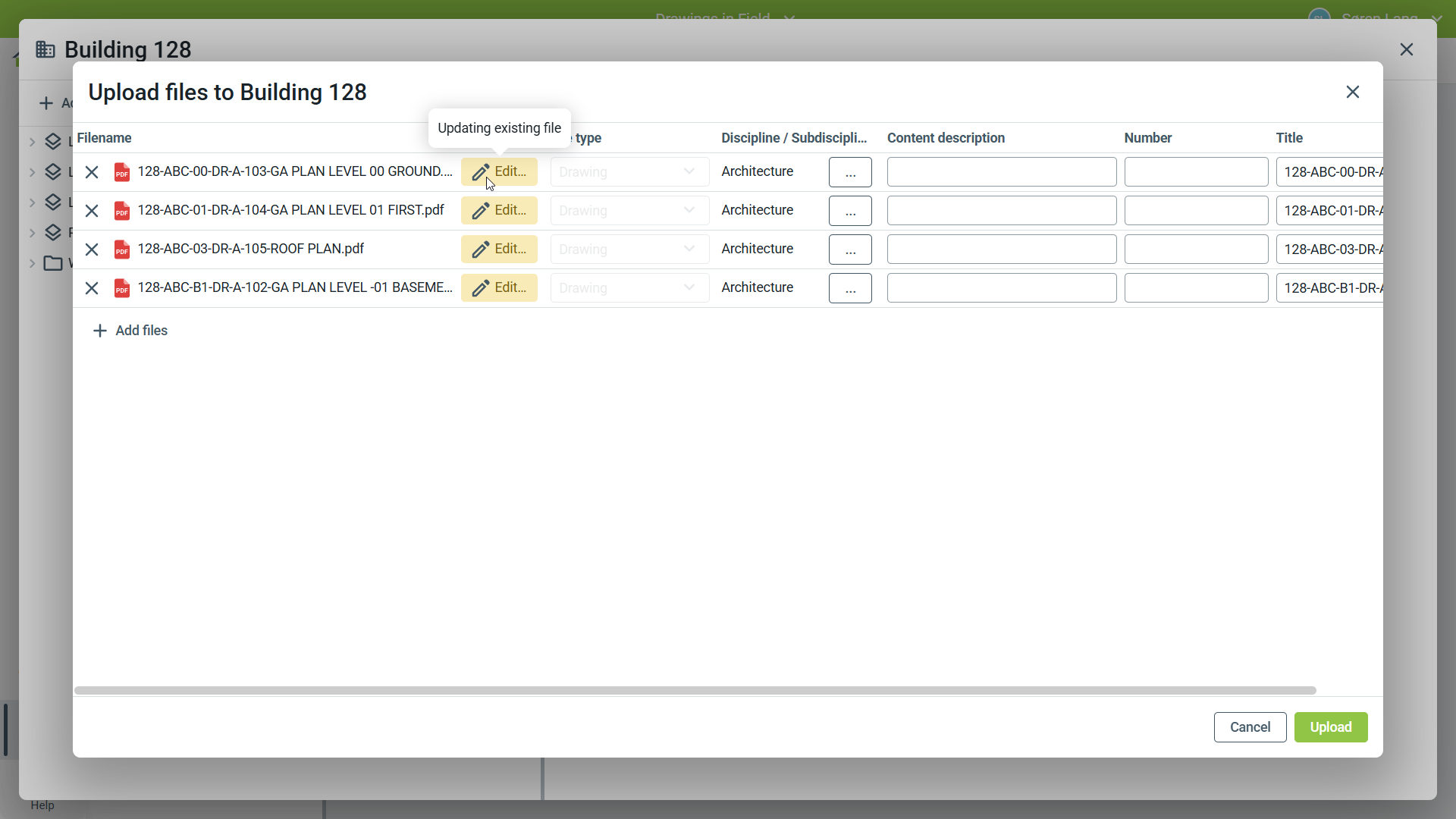

Įkėlimo lange bus rodomas, kad įkeliama nauja esamo brėžinio versija. Lygių ir disciplinų susiejimas išliks toks pat. Registracijos, atliktos ant brėžinio, taip pat liks ant jo.
Informacija Techninė informacija
Užtikrinkite, kad atnaujintas brėžinys būtų eksportuotas su tokiomis pačiomis nuostatomis kaip originalas. Pavyzdžiui, jei brėžinys pasuktas arba persikelia į kitą plotą, registracijos Field nejudės kartu su juo.
Pervadinti brėžinius arba pakeisti metaduomenis
Norėdami pakeisti failo pavadinimą, turite rankiniu būdu įkelti naują versiją tiesiai į failą.

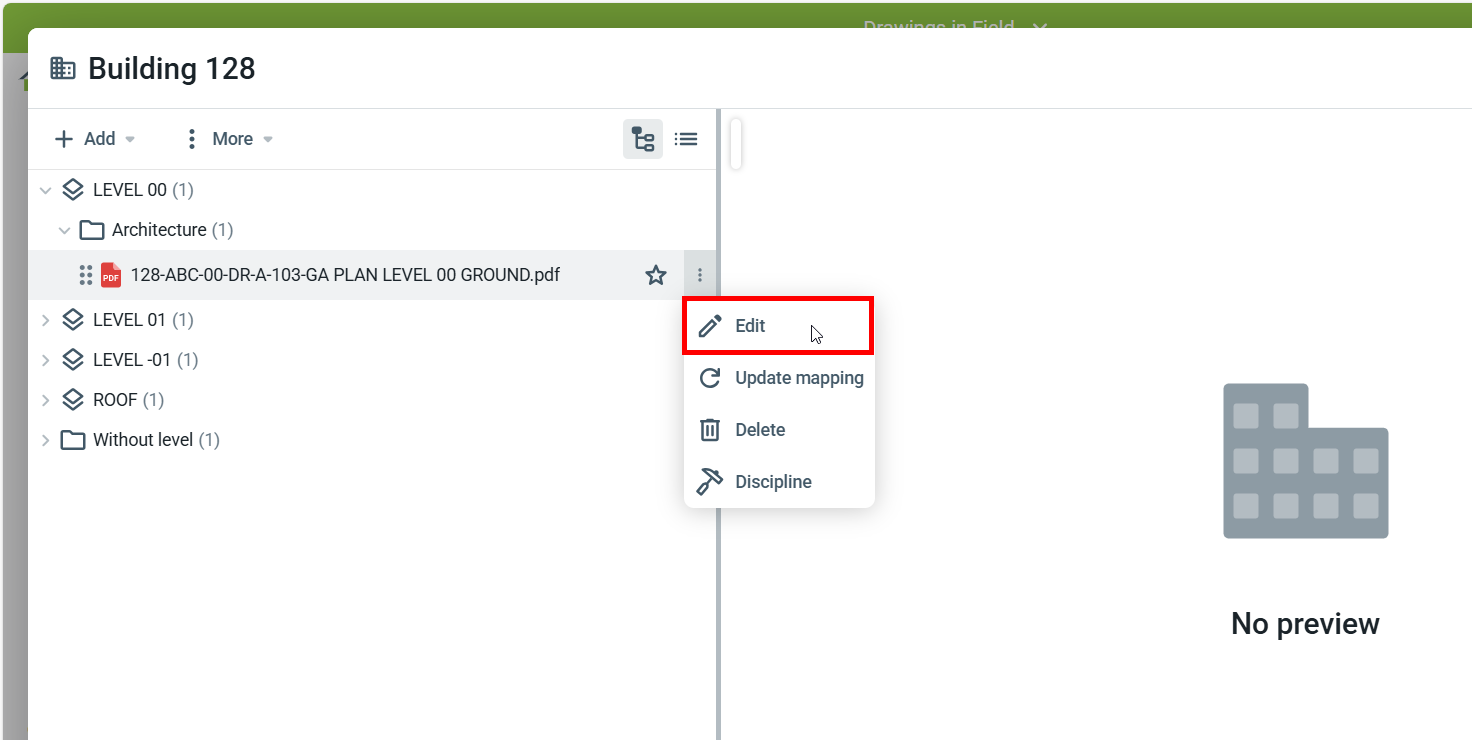

Norėdami atidaryti brėžinį, dukart spustelėkite jį arba užvedę pelės žymeklį, tada spustelėkiteRedaguoti
Brėžinys atsidarys naujame lange. Iš čia taip pat galite atsisiųsti arba atspausdinti brėžinį.
Pastaba
Jei norite pakeisti rodomą pavadinimą Vietose ir Field, atnaujinkite brėžinio Pavadinimą.

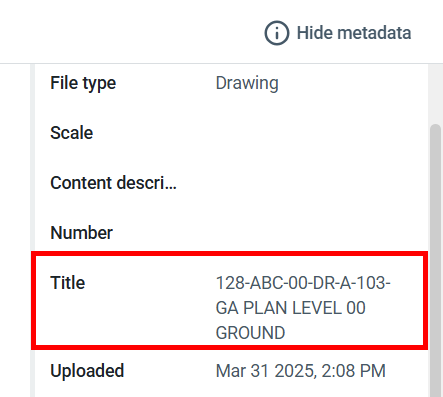

Metaduomenis galima keisti meniu dešinėje (Paspauskite Rodyti metaduomenis, kad parodytumėte meniu).

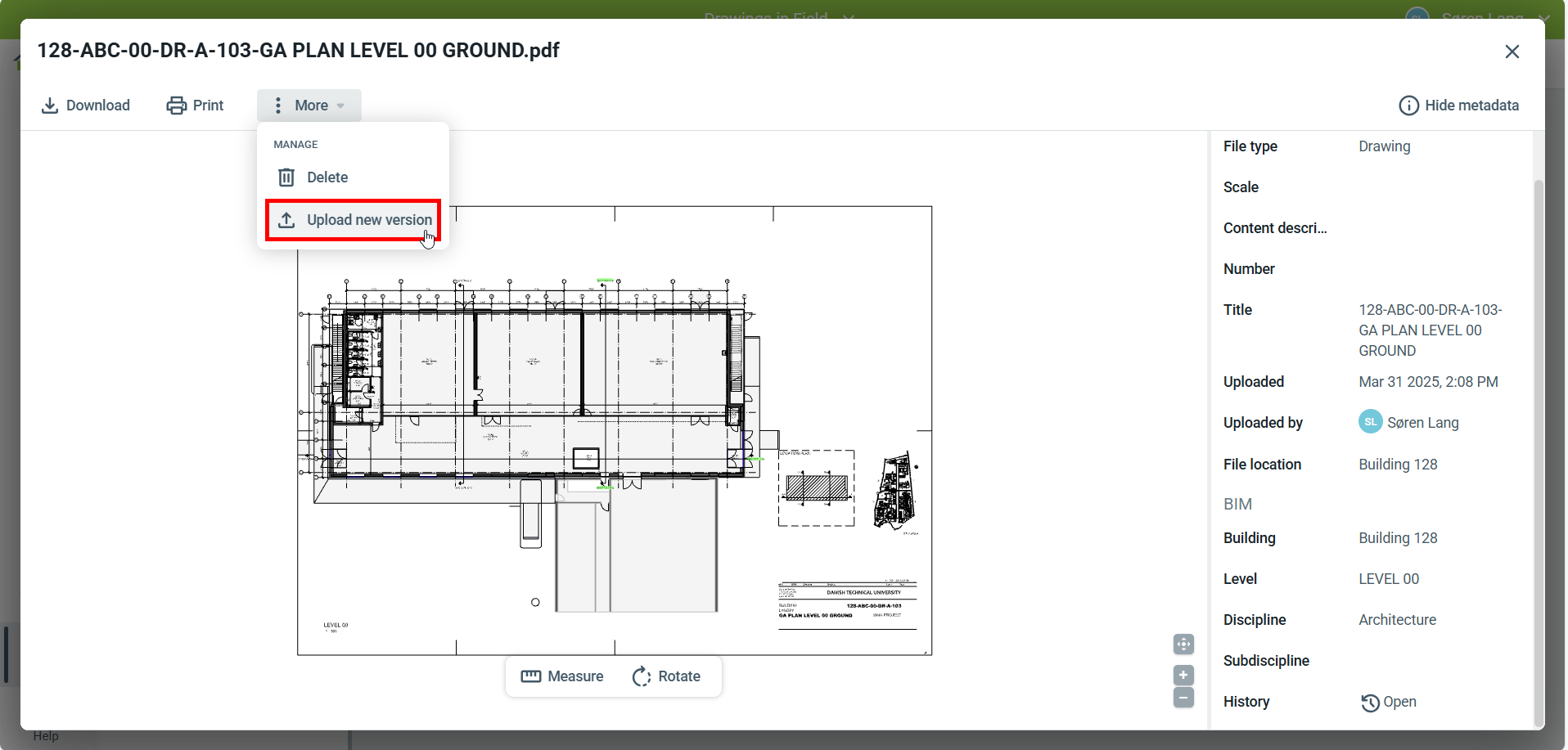

Daugiau meniu galite naudoti
Įkelti naują versiją norint įkelti naują versiją su kitu failo pavadinimu. Įkėlimo procesas yra toks pat. Lygių ir disciplinų susiejimas išliks tas pats. Registracijos, atliktos ant brėžinio, taip pat liks ant jo.
