Kaip įdiegti Navisworks įskiepį

„Navisworks“ įskiepis yra Dalux sukurtas įskiepis, integruojamas į Navisworks ir palaikantis įvairias funkcijas, tokias kaip modelių, brėžinių ir taškų debesų įkėlimas, komentarų kūrimas bei neatitikimų testų koordinavimas Dalux aplinkoje.

Šiame straipsnyje bus paaiškinta, kaip įdiegti ir bendrai naudoti įskiepį, įskaitant tai, kaip valdyti komentarus įskiepyje, kaip įkelti ir platinti klausimus, taip pat kaip įkelti taškų debesis.

Norėdami sužinoti, kaip įkelti modelį ar brėžinį naudojant įskiepį, galite perskaityti šį straipsnį: Naudokite Revit įskiepį 3D modeliams ir brėžiniams įkelti bei atnaujinti.

 Dėmesio

Šis įskiepis veikia tik su pilnomis Navisworks versijomis, užtikrinkite, kad jūsų Navisworks versija palaiko įskiepio versiją. Kai atnaujinate „Navisworks“, tai gali sukelti problemų dėl versijos neatitikimo su įskiepiu.

Kaip atsisiųsti ir nustatyti Navisworks įskiepį

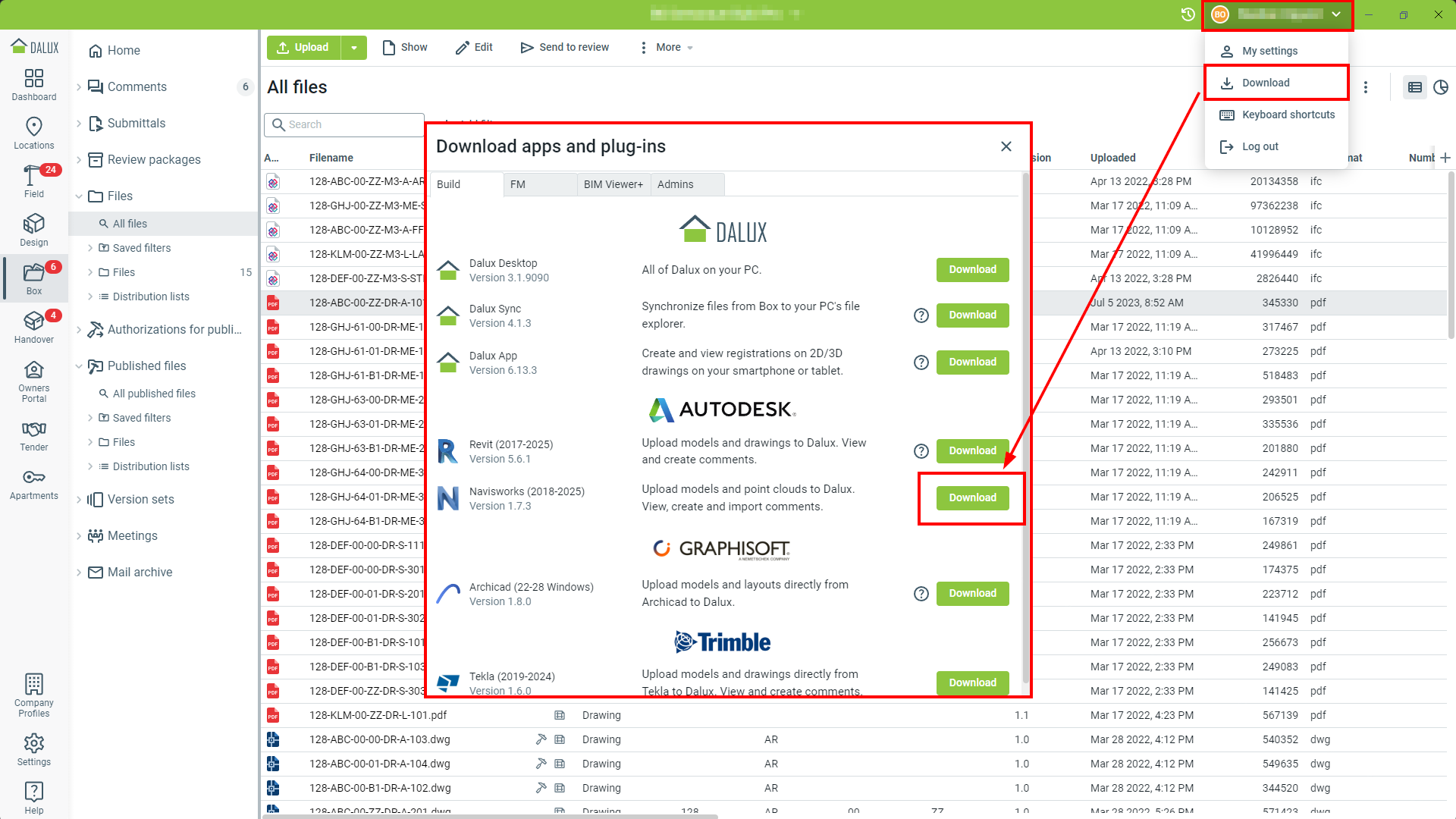

Prisijungę prie savo projekto internete, galite rasti įskiepį sukeliant į

Spustelėkite savo vardąAtsisiųskite.

Po Autodesk skyrelyje rasite dabartinį Navisworks įskiepį:

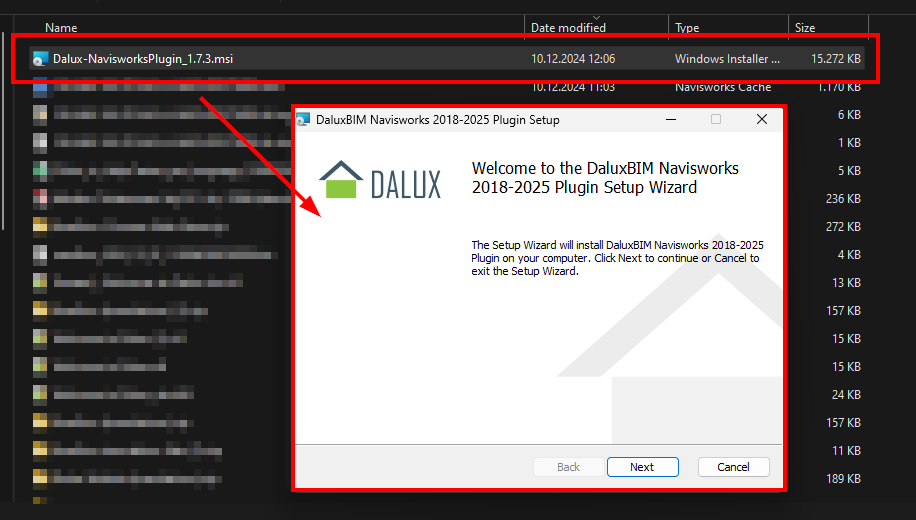

Atsisiuntę MSI failą, atidarykite jį ir vykdykite diegimo vedlio nurodymus:

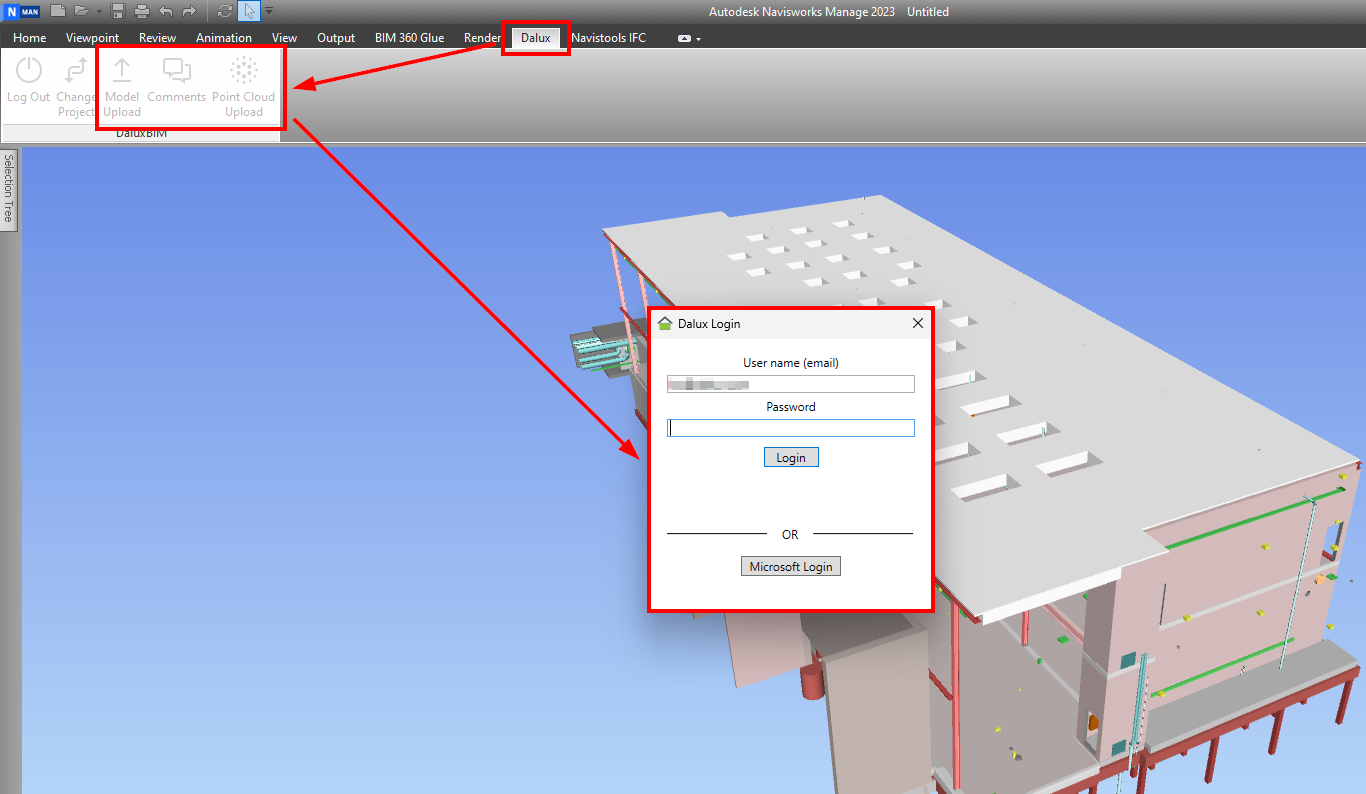

Dalux įskiepį rasite Dalux skirtuke ant įrankių juostos. Jei paspausite Modelis Įkelimas, Komentarai, arba Taškų debesies Įkėlimas, būsite paprašyti prisijungti prie savo Dalux paskyros. Prisijunkite prie savo paskyros su Dalux prisijungimo duomenimis:

Pakeisti projektą

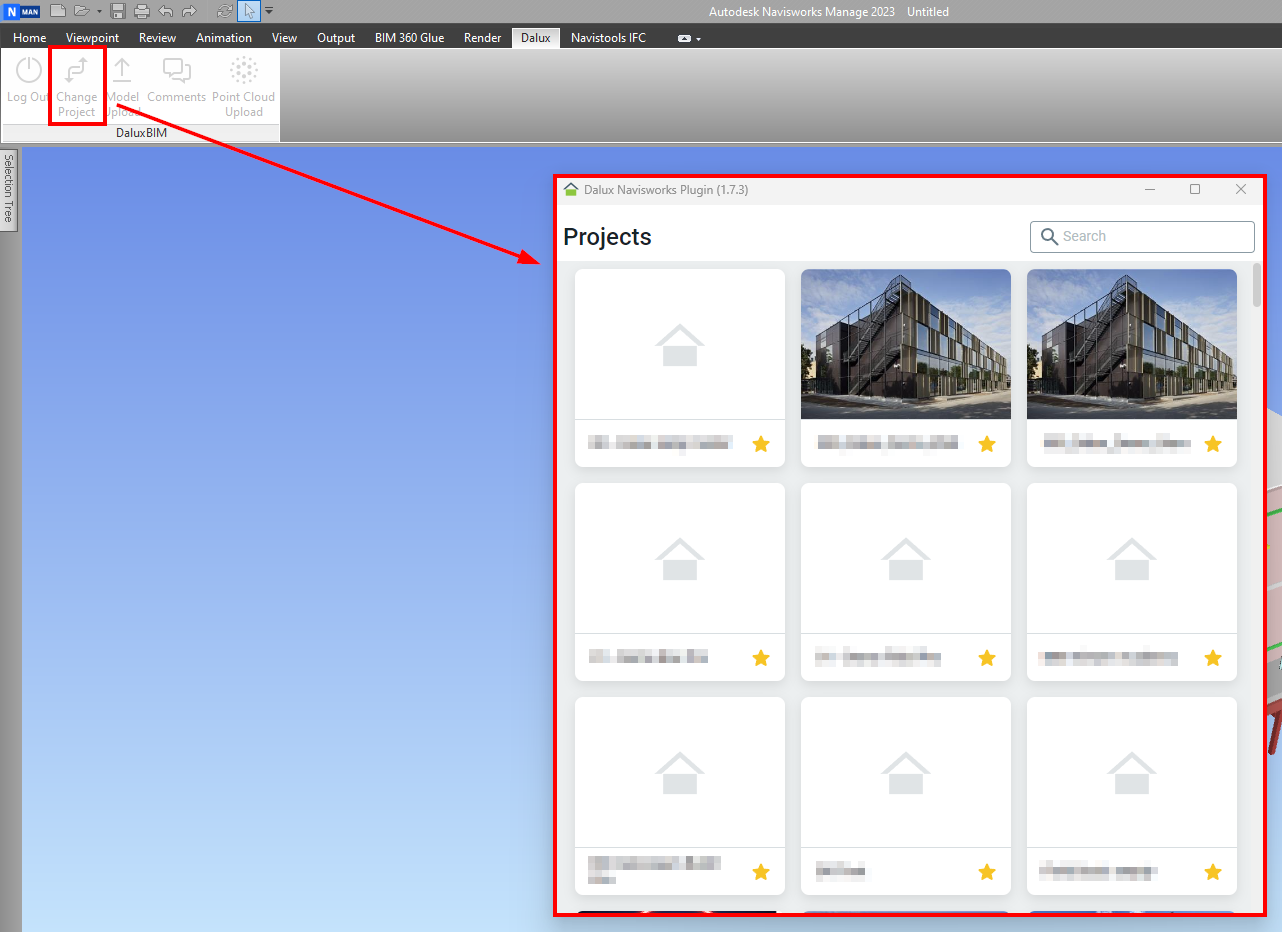

Jei turite prieigą prie kelių Dalux projektų, galite pasirinkti, prie kurio projekto šiuo metu dirbate, paspaudę Pakeisti projektą.

Kaip naudoti įskiepį

Kurti naujas pastabas

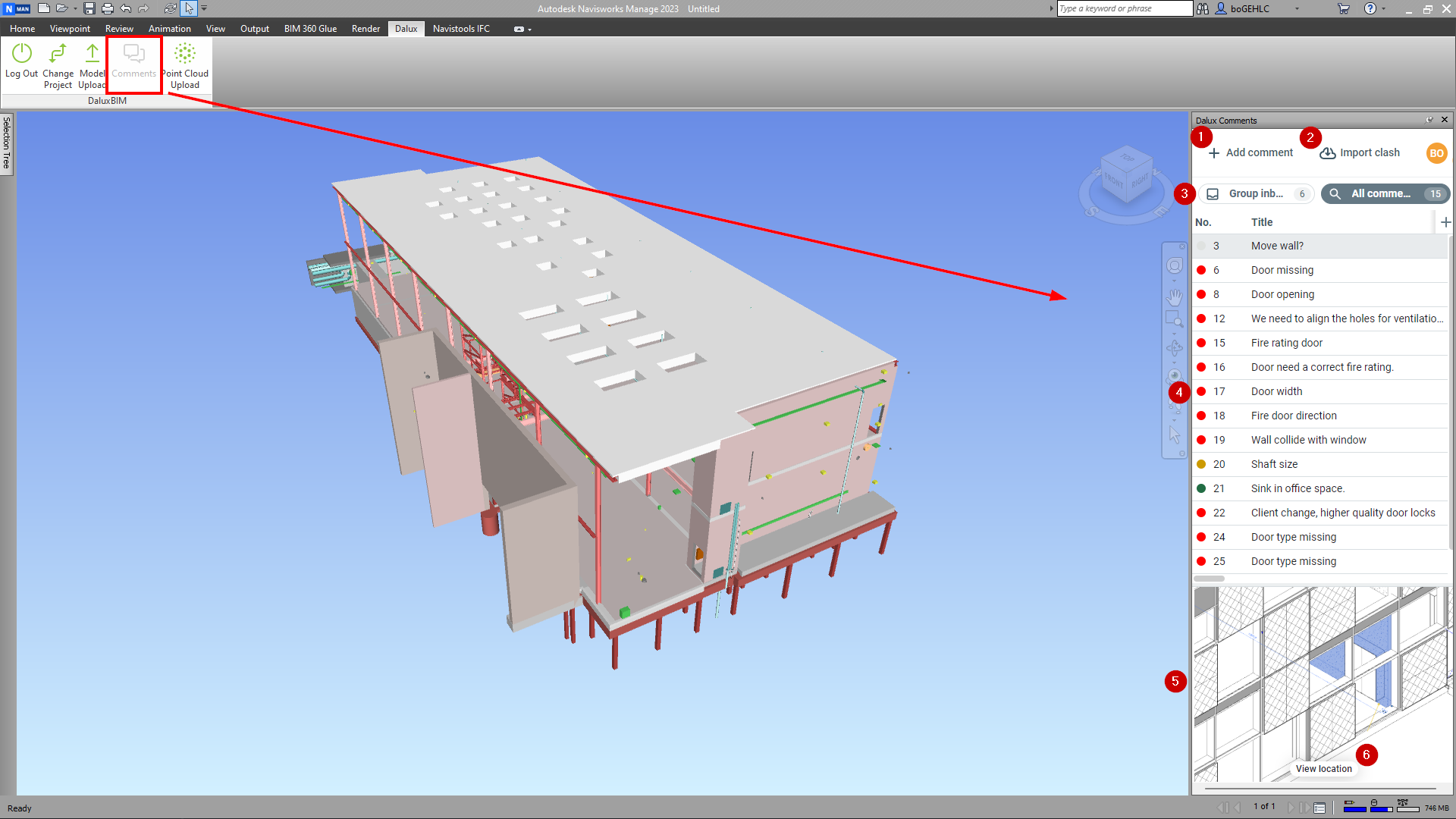

Paspaudę Komentarai, įskiepis suteiks jums prieigą prie visų komentarų, kuriuos galite matyti savo Dalux projekte.

Šiame rodinyje galite

1. Kurti naują komentarą,
2. Importuoti neatitikimus,
3. Perjungti tarp savo Grupės gautieji ir Visos pastabos,
4. Peržiūrėti ir atidaryti visas pastabas iš jūsų projekto,
5. Žiūrėti pasirinktos pastabos apžvalgą, ir
6. Pereiti tiesiogiai į pasirinktos pastabos vietą, jei ji buvo sukurta 3D.

Norėdami sukurti naują komentarą, pasirinkite Pridėti komentarą ir sukurkite naują komentarą taip, kaip darytumėte tiesiogiai Dalux. Pasirinkite tipą, komunikacijos kanalą, atsakomybę ir kitą informaciją:

Peržiūrėti ir redaguoti pastabas

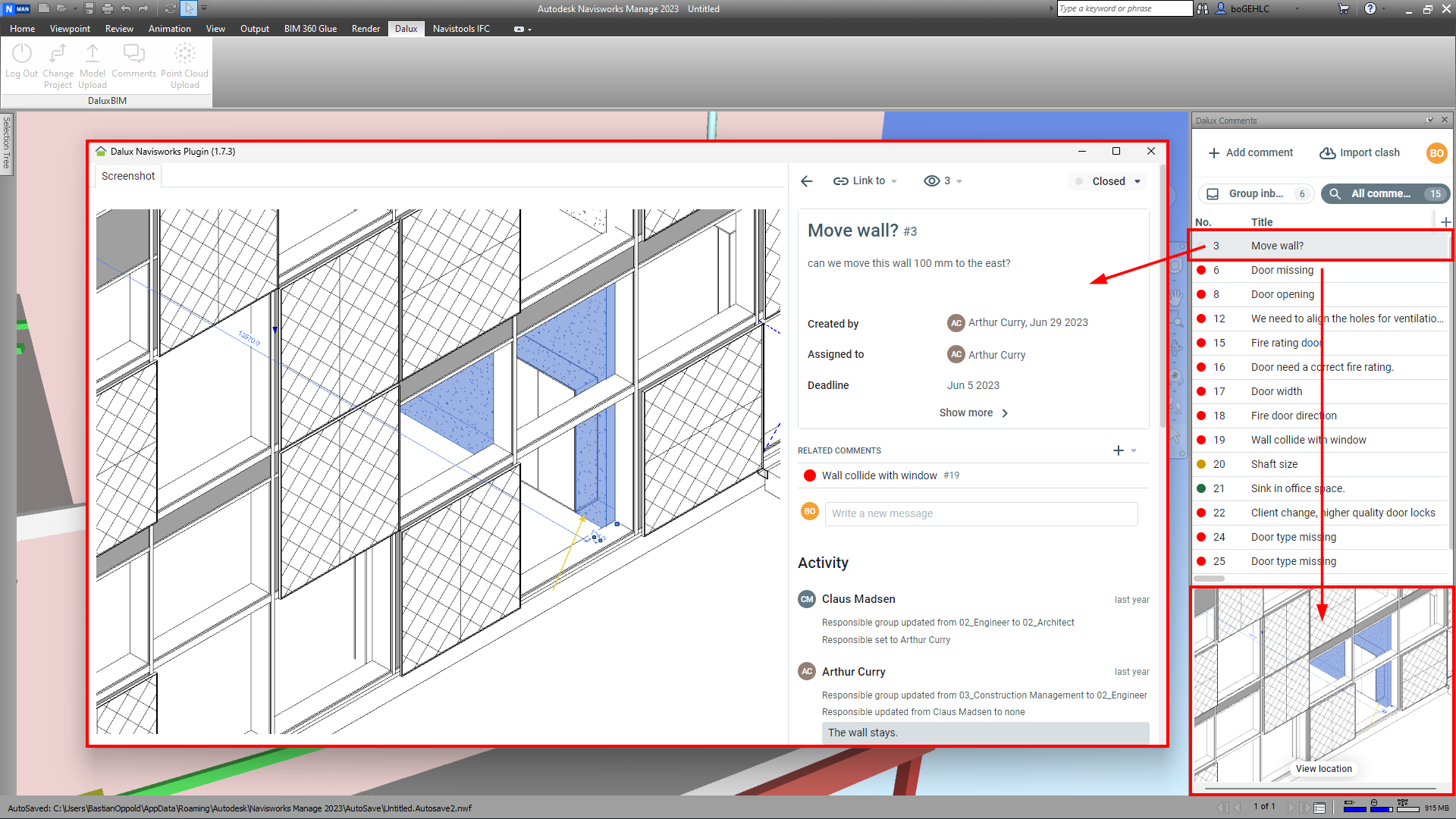

Norėdami peržiūrėti esamus komentarus, galite pasirinkti savo Grupės gautieji arba Visi komentarai ir pasirinkti įrašą. Apžvalga bus matoma apačioje. Norėdami atidaryti pastabą visu ekranu ir rodyti visą informaciją, susijusią su apžvalga, tiesiog dukart spustelėkite pastabą sąraše.

Šiame lange galite redaguoti ar atsakyti į tą pastabą, ir net uždaryti ją, jei problema išspręsta ir jūs turite reikiamas teises.

Norėdami pereiti tiesiai prie elemento, apžvalgoje spustelėkite 'Rodyti vietą'. Tai veikia tik tada, jei Dalux gali rasti pažymėtus elementus modelyje, kuris šiuo metu atidarytas Navisworks.

Importuoti neatitikimus

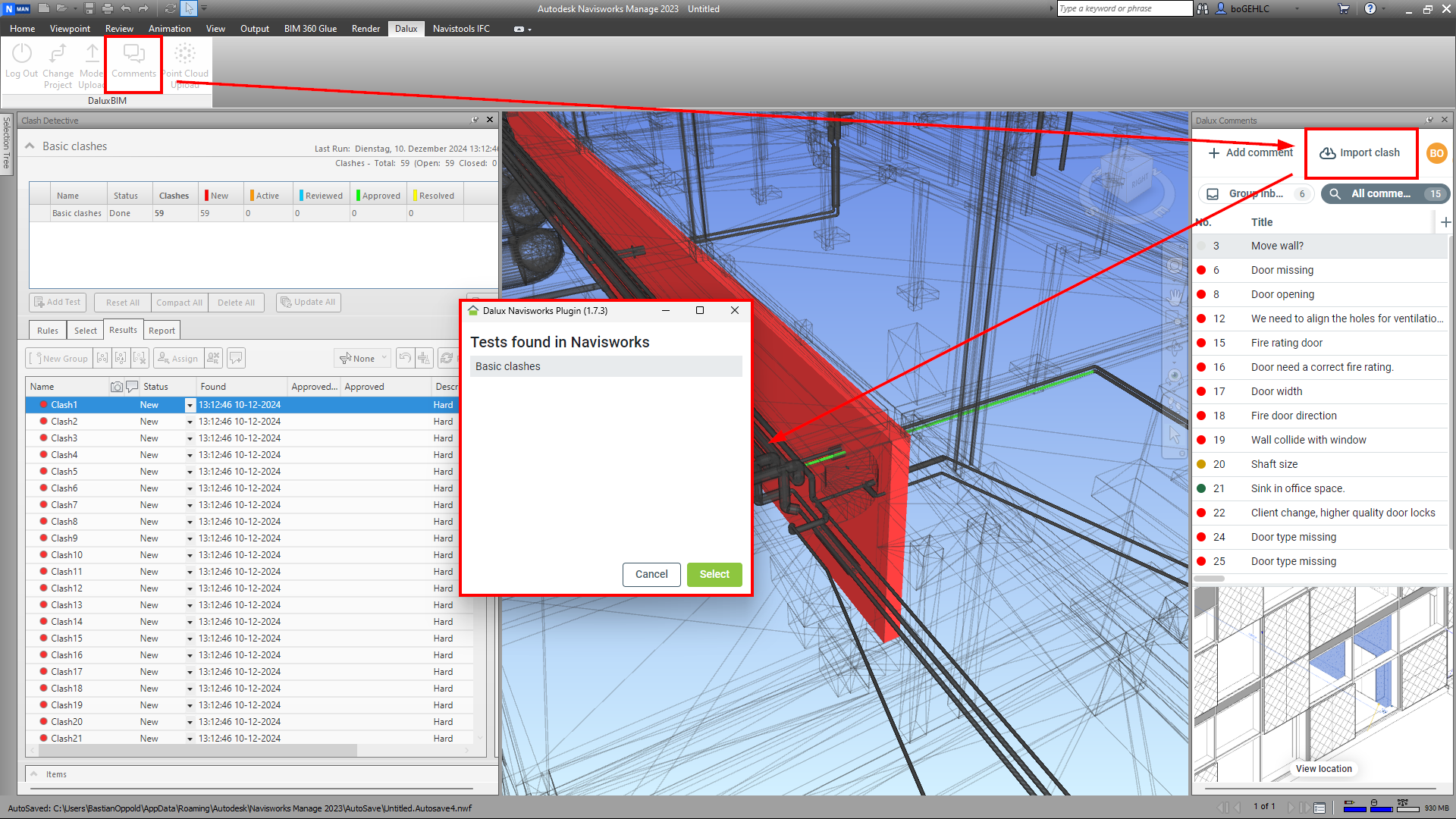

Jei valdotės savo modelius Navisworks ir atliekate bandymus, pavyzdžiui, neatitikimus, galite įkelti rezultatus tiesiogiai į Dalux ir koordinuoti juos su atsakingais dizaineriais. Norėdami tai padaryti, spustelėkite

KomentaraiImportuoti neatitikimąPasirinkite savo testą.

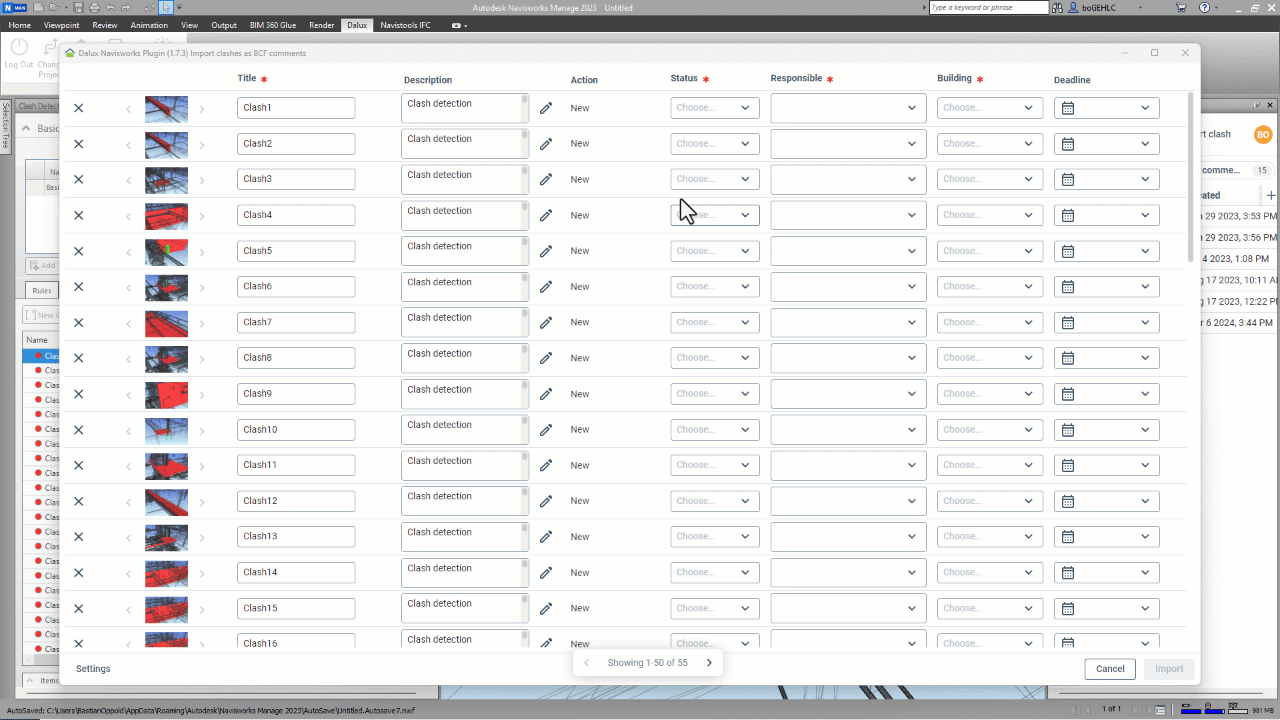

Įskiepis apdoros problemas ir leis jums užpildyti informaciją taip, kaip kuriant pastabas.

Kad būtų lengviau redaguoti visus klausimus iš karto, galite nustatyti vertę viename duomenų lauke ir nuvilkite žalią selektorių į paryškinto lauko apačioje dešinėje.

Arba, jei vertės visiems klausimams yra vienodos, galite suderinti vertes.

Pasirinkite 'Nustatymai' ir pasirinkite, kokią Dalux vertę norite susieti su kuria Navisworks verte. Spustelėkite 'Išsaugoti' norėdami nustatyti šią vertę visiems klausimams.

Neatitikimai, kurie anksčiau nebuvo įkelti per įskiepį, yra sukurti naujai Dalux sistemoje. Jei atnaujinate esamus neatitikimus, Dalux tai atpažins ir atnaujins pastabas atitinkamai, o ne kurs naujas pastabas.

Įkelti taškų debesis

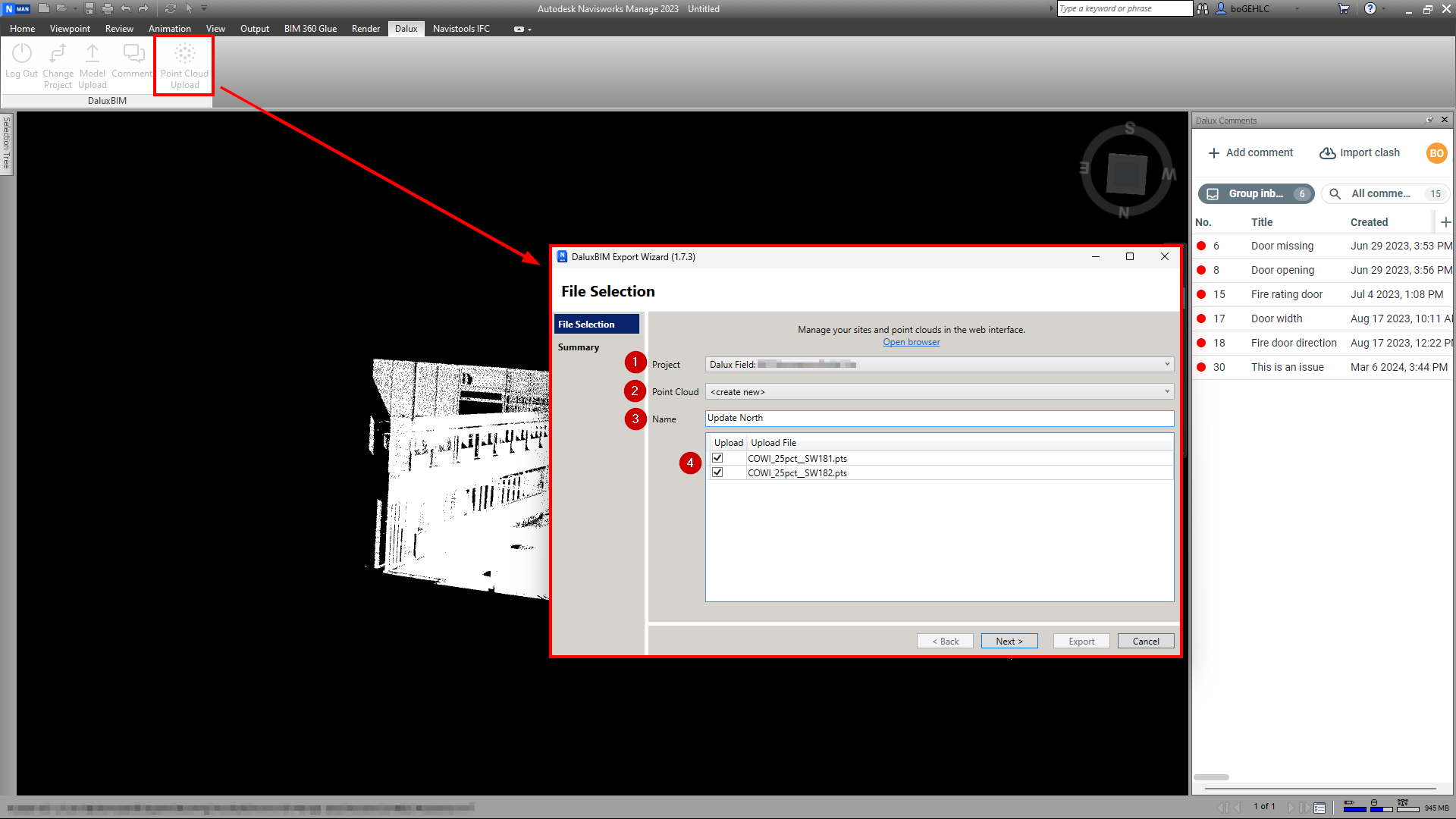

Galite naudoti „Navisworks“ įskiepį, kad įkelti taškų debesis į savo Dalux projektą. Norėdami tai padaryti, spustelėkite Taškų debesies Įkėlimas.

Tada atlikite šiuos veiksmus:

1. Projektas: Pasirinkite, į kurį projektą norite įkelti taškų debesis.
2. Taškų debesis: Pasirinkite pridėti naują debesį ar pakeisti esamą.
3. Pavadinimas: Jei norite pridėti naują taškų debesį, pasirinkite jam pavadinimą.
4. Pasirinkite failus, kuriuos norite įkelti kaip naują taškų debesį.
5. Kitas
6. Santrauka: Patikrinkite, ar jūsų nustatymai yra teisingi.
7. Eksportas

Su kiekvienu įkėlimu sukuriamas būtent vienas taškų debesis. Jeigu pasirinkote kelis failus, jie bus sujungti į vieną taškų debesį Dalux.

Po to, kai failus Dalux apdoroja, galite juos bet kuriuo metu peržiūrėti naršyklėje arba Dalux Desktop App programoje.
