BIM duomenų failai

Šiame straipsnyje galite skaityti apie BIM duomenų failus ir kaip juos naudoti Dalux.

Naudodami BIM duomenų failus galite pridėti savybes ir savybių vertes BIM modeliams Dalux be išorinių programinės įrangos poreikio. Tai leidžia įvairioms projekto šalims pridėti informaciją apie modelio objektus, pvz., ugnies reitingus/specifikacijas tiesiogiai Dalux.

Kaip kurti BIM duomenų failą

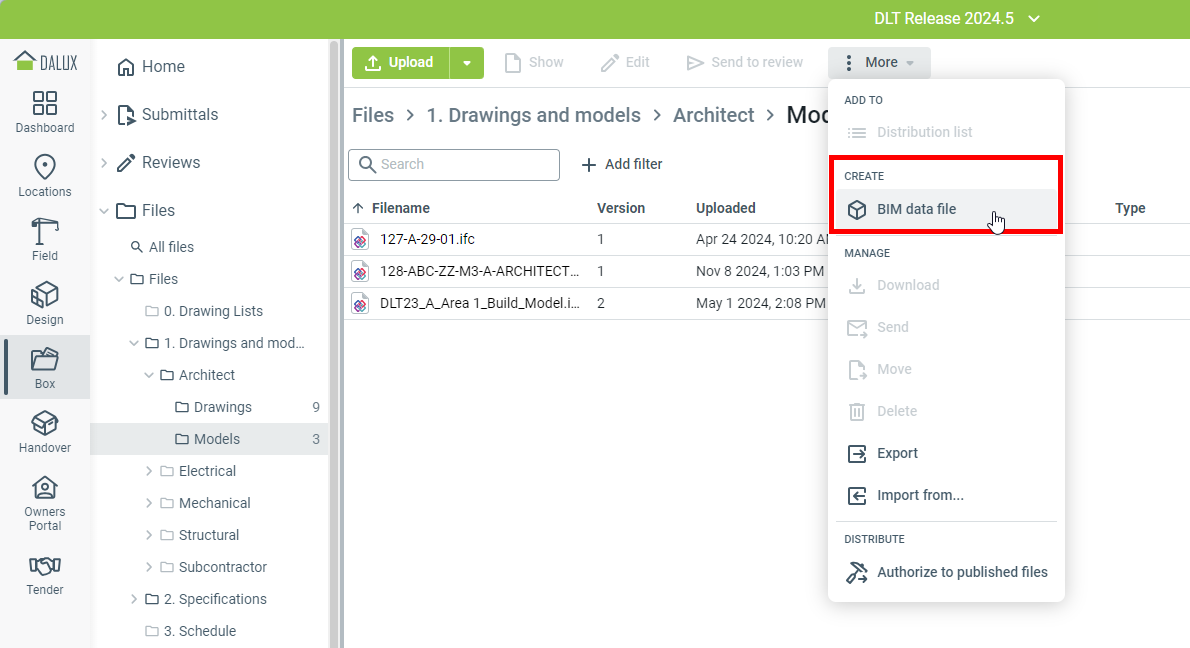

Norėdami sukurti BIM duomenų failą, eikite į:
Box Visi failai arba konkretų aplankąDaugiau BIM duomenų failas.

Suteikite failui pavadinimą ir pasirinkite, kuriame aplanke failą saugoti. Jei sukuriate BIM duomenų failą iš konkretaus aplanko, BIM duomenų failas bus automatiškai išsaugotas šiame aplanke.

Bus parodytas naujas langas, kuriame pasirinksite, kuriam pastatui kuriate BIM duomenų failą. Kai pastatas bus pasirinktas, rodomi jūsų 3D modeliai.

Pridėti filtrus ir savybes į BIM duomenų failą

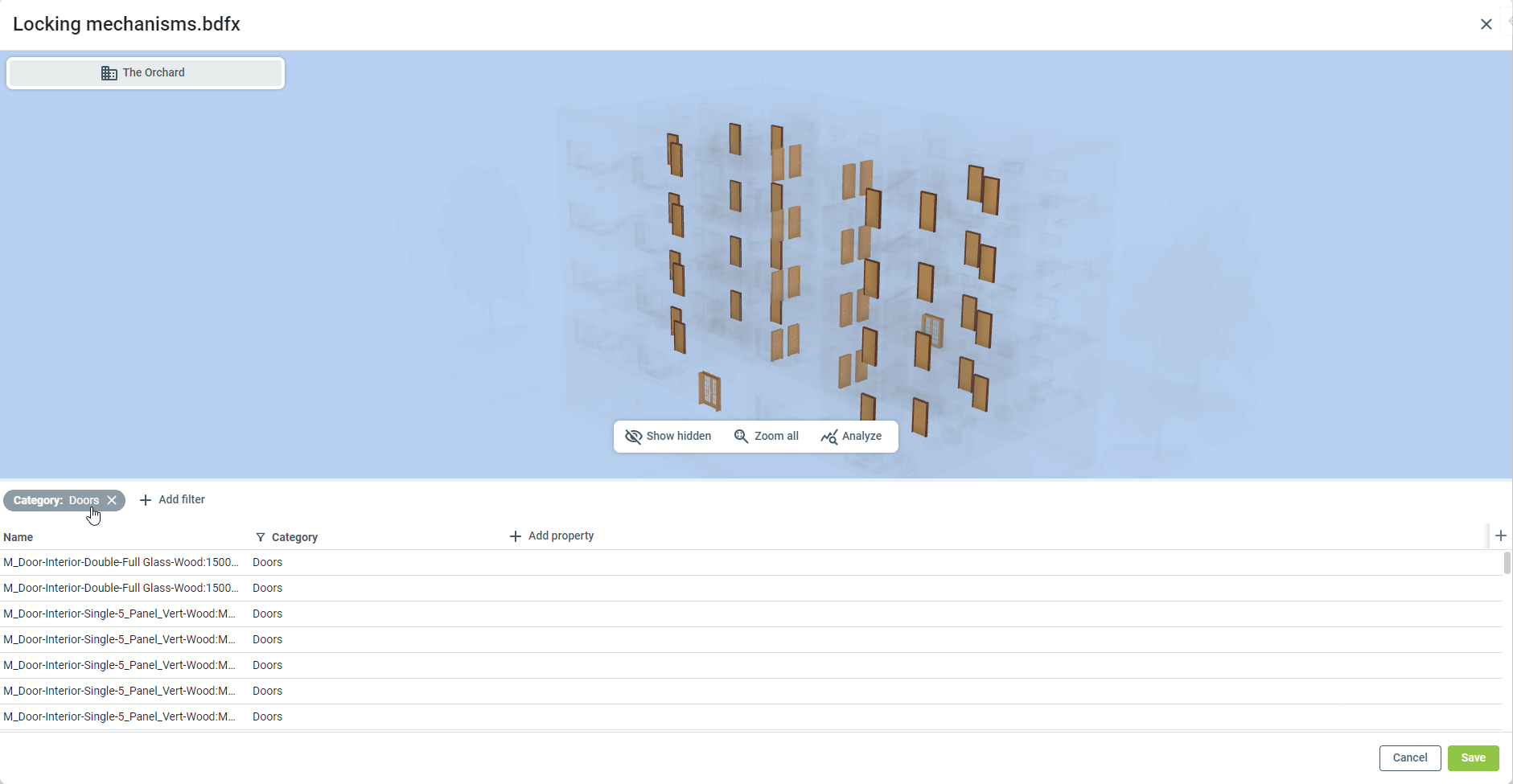

Galite naudoti filtrus, kad siaurintumėte, kuriems modelio elementams norite pridėti savybę. Filtras išsaugomas BIM duomenų faile.

Jei norite sužinoti daugiau apie filtrų naudojimą Vietose, galite perskaityti šį straipsnį: Filtrai ir vizualizacija Vietose.

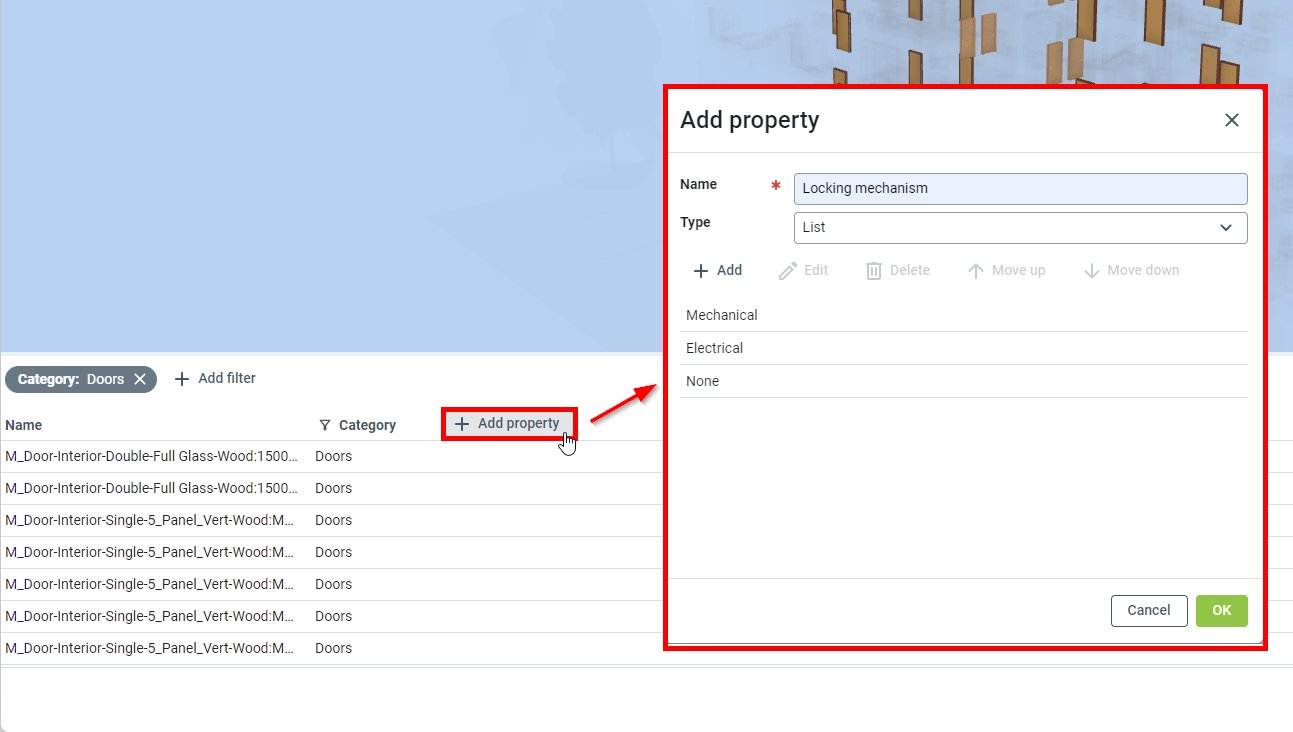

Spustelėkite Pridėti savybę sąraše, kad pradėtumėte pridėti naują savybę.

Pridėdami savybę, pirmiausia turite suteikti jai pavadinimą, o tada pasirinkti, kokio tipo savybė turi būti. Galite pasirinkti iš:

• Tekstas: Teksto laukelis neapibrėžtam įprastiniam tekstui.
• Numeris: Tik skaičiams. Galite rašyti sveikus skaičius arba dešimtaines dalis. Naudojant numerio tipą, taip pat galite pridėti vienetą.
• Sąrašas: Iš anksto nustatytas verčių sąrašas, iš kurio galima pasirinkti. Kiekvienam objektui galima pasirinkti tik vieną vertę iš sąrašo.

Pridėjus bent vieną savybę, BIM duomenų failas pasiruošęs būti užpildytas. Spustelėkite 'Išsaugoti', kad išsaugotumėte savo pakeitimus.

Kaip pridėti savybių vertes į BIM duomenų failą

Norėdami pradėti pridėti savybių vertes prie BIM duomenų failo, pirmiausia suraskite failą Box.

Pasirinkite failą ir dukart spustelėkite arba spustelėkite Rodyti, kad jį atidarytumėte.

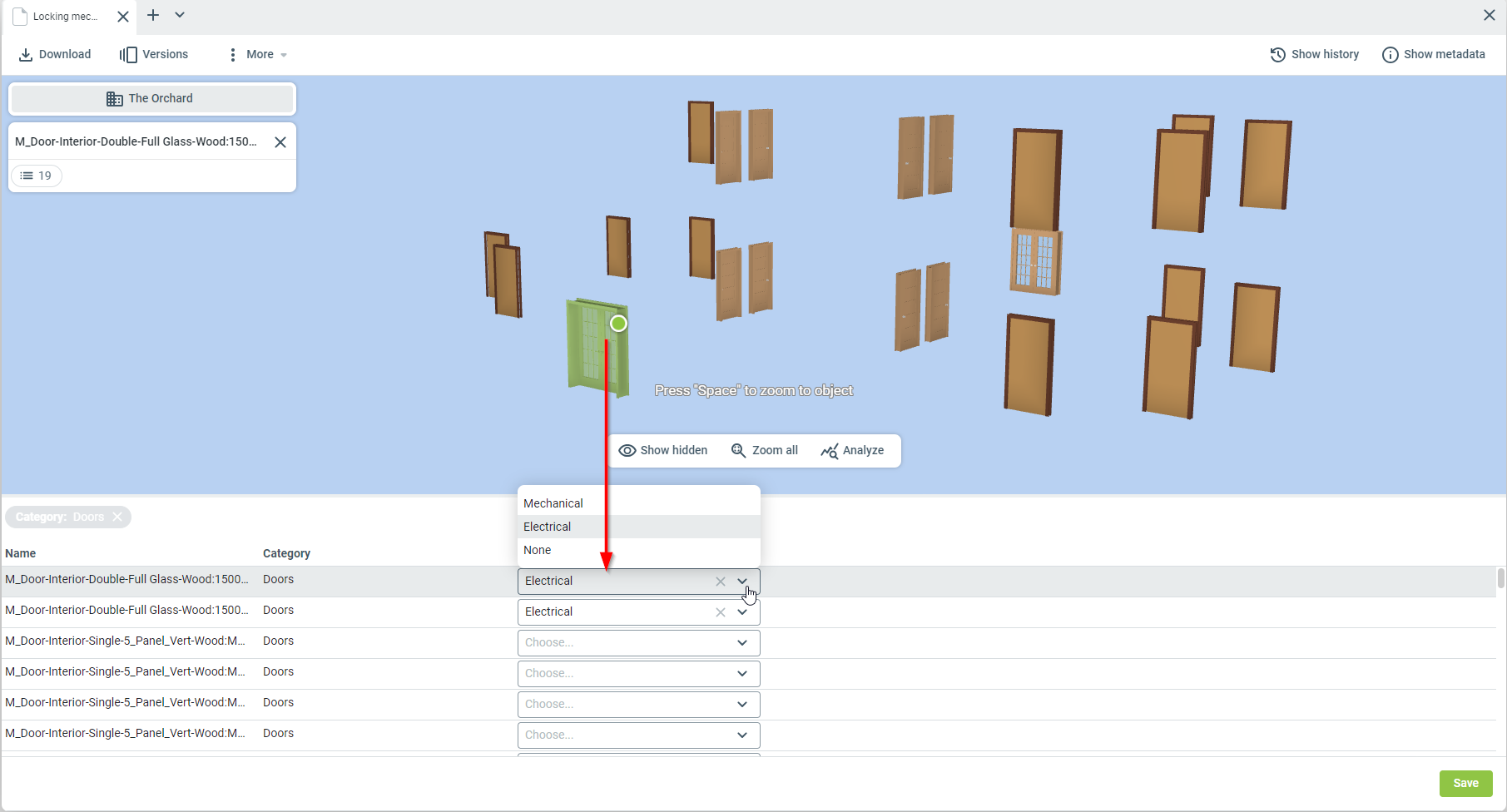

Kai spustelite objektą BIM viewer, atitinkamas objektas sąrašo rodinyje bus išryškintas. Jei spustelite eilutę sąrašo rodinyje, BIM viewer automatiškai išryškins ir priartins atitinkamą objektą.

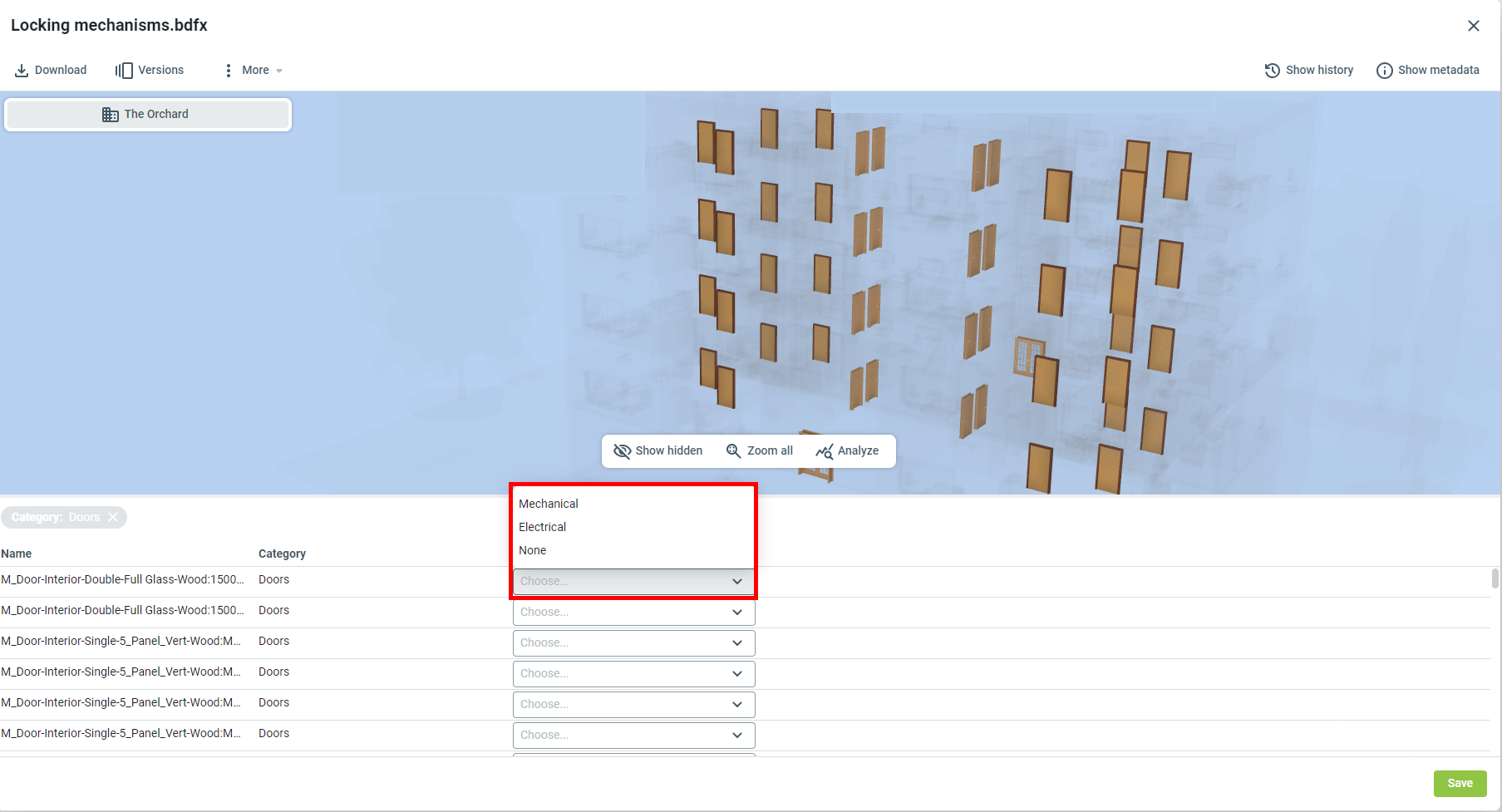

Savybių vertes galite užpildyti rašydami savo vertes (teksto ir skaičių atveju) arba pasirinkdami vertę iš iš anksto nustatyto sąrašo.

Kai pridėsite savybių vertes, nepamirškite spustelėti 'Išsaugoti'.

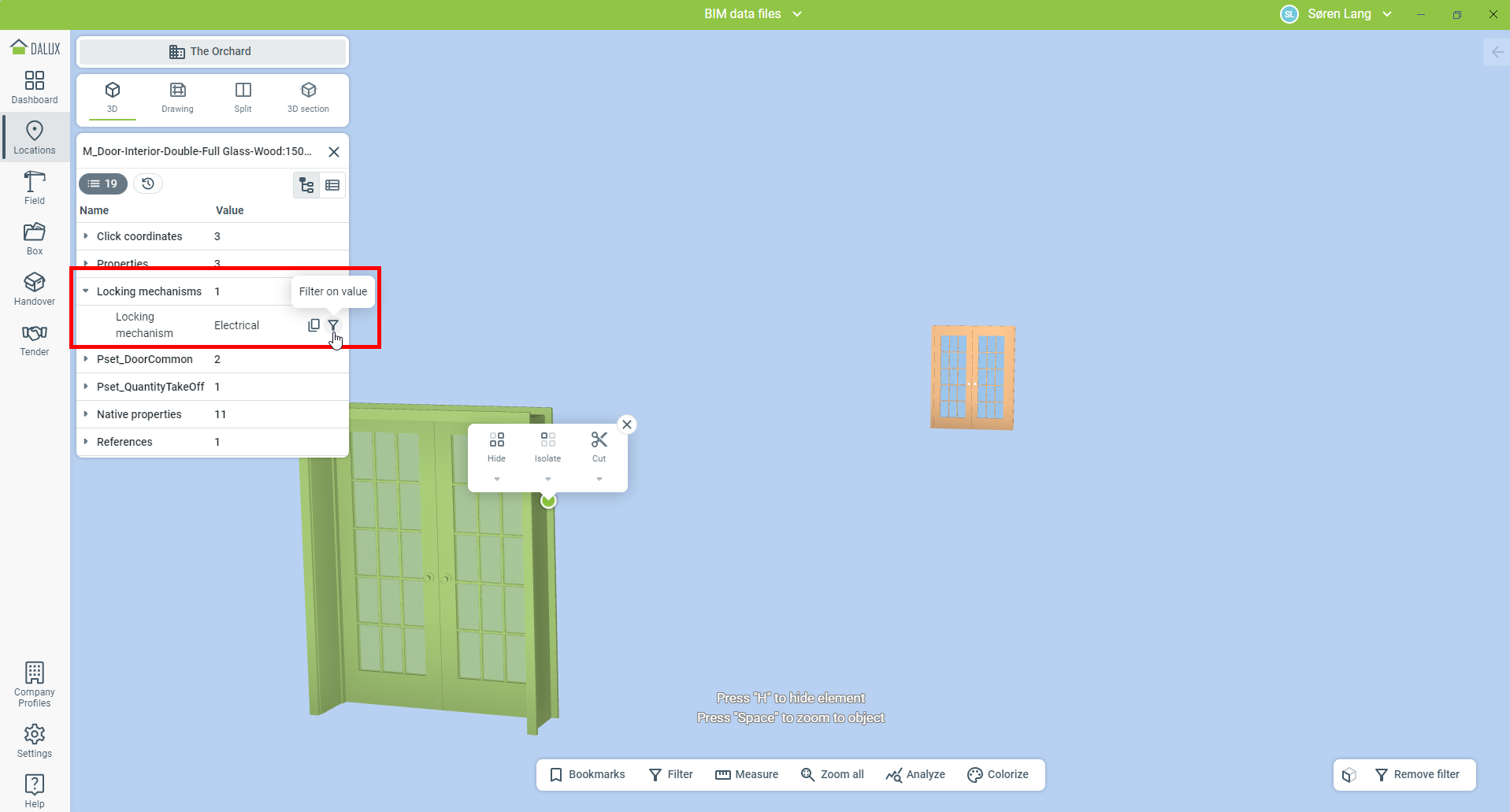

Kai failas apdorojamas, savybės ir vertės gali būti matomos Vietose. Galite ieškoti ir naudoti filtrus BIM duomenų failo savybėms, kaip ir kitoms jūsų modelio savybėms.
