Šis straipsnis apima, kaip naršyti modelius ir brėžinius Dalux kompiuterinėje programėlėje. Išmokę, kaip geriausiai judėti savo 3D modelyje, greitai rasite ieškomą informaciją.
Rekomenduojame naudoti Dalux kompiuterinę programėlę, dirbant su sudėtingais modeliais, nes tai leidžia jūsų kompiuteriui naudoti daugiau išteklių nei interneto naršyklė.
Jei naudojate Dalux mobiliajame įrenginyje, galite sužinoti, kaip naršyti 3D šiame straipsnyje: Naršyti vietose mobiliajame įrenginyje.
Kaip pasiekti ir naršyti brėžinius Vietose
Norėdami pasiekti savo 3D modelius projekte, pradėkite nuo Vietos šoninėje juostoje.
Dalux automatiškai atidarys BIM peržiūrą paskutiniame naudotame vaizde.

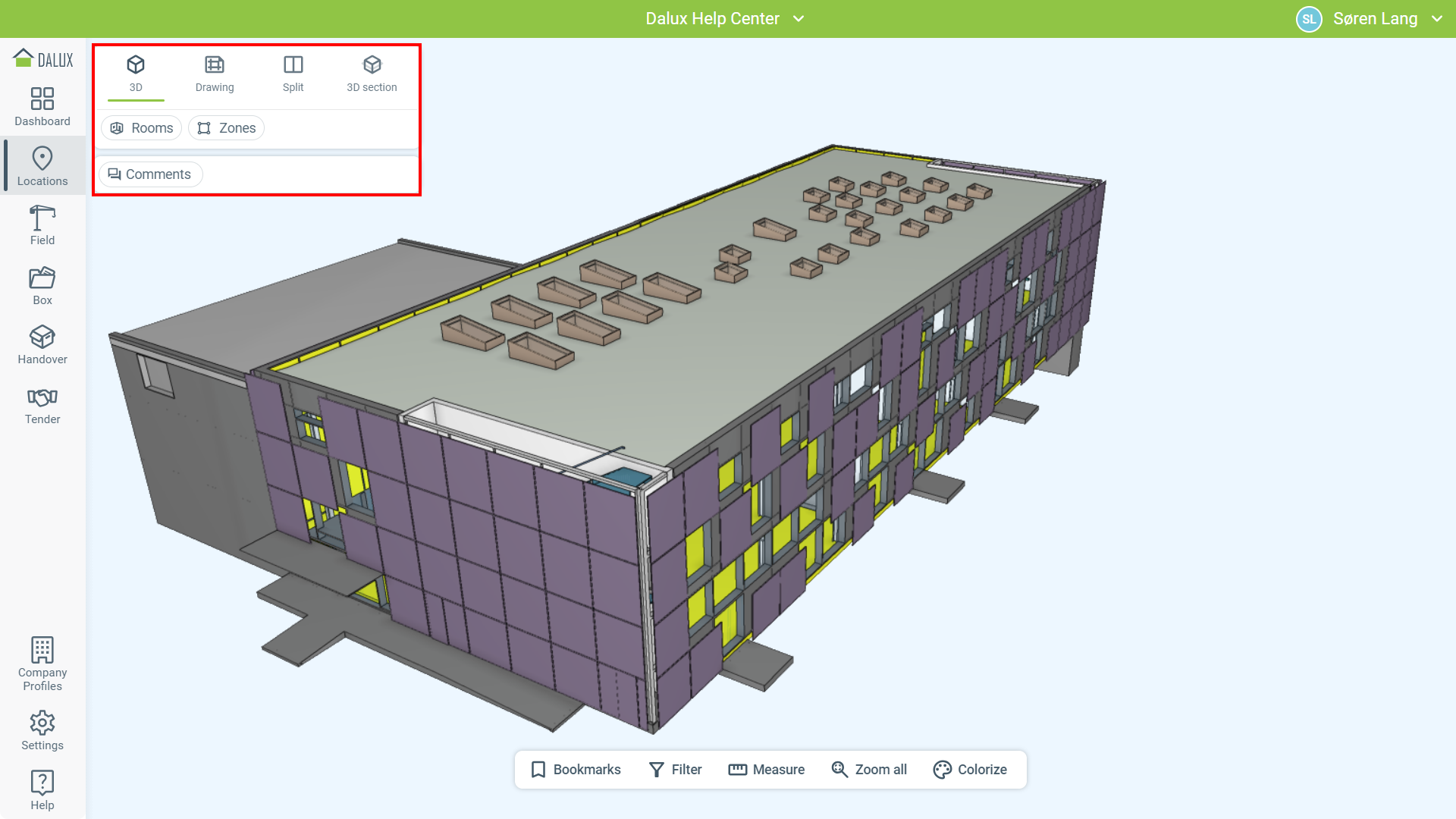

Įrankių juostoje galite keisti skirtingus vaizdus:
-
3D - Visas ekranas 3D naršymas leidžia judėti visomis ašimis
-
Brėžinys - 2D tik vaizdas brėžiniams, pridėtiems prie pastato
-
Padalytas - Padalinys tarp 3D ir 2D, kuriame galite naudoti 2D brėžinį judėti 3D
-
3D pjūvis - 3D vaizdas su automatiniais pjūviais, pagrįstais jūsų lygiais arba vertikaliais žemėlapiais modelyje
Vaizdai detaliai aprašyti žemiau.
Naudojant 3D peržiūrą
3D vaizdas yra pilnas vaizdas, leidžiantis laisvai judėti po modelį. Šis vaizdas yra naudingas, kai norite gauti informaciją iš modelio elementų arba pridėtumėte komentarų 3D.

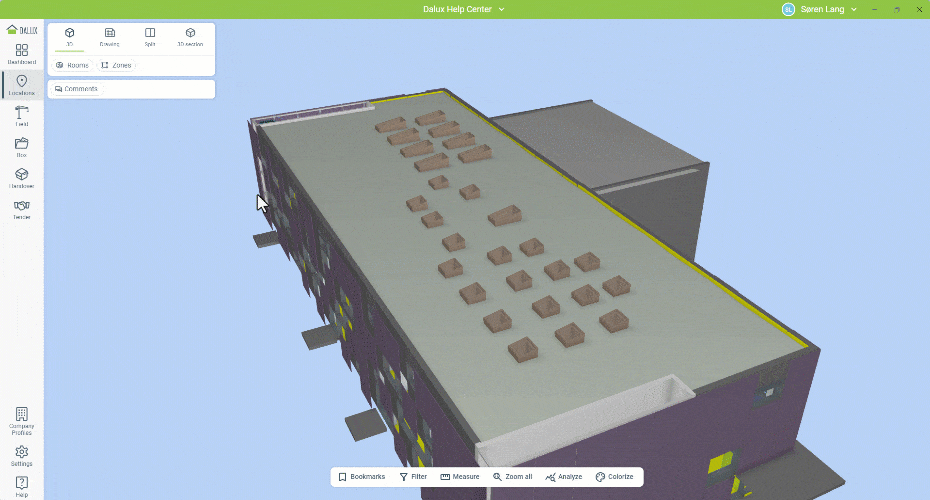

Judėjimas 3D atliekamas naudojant pelę, klaviatūrą arba abiejų derinį.

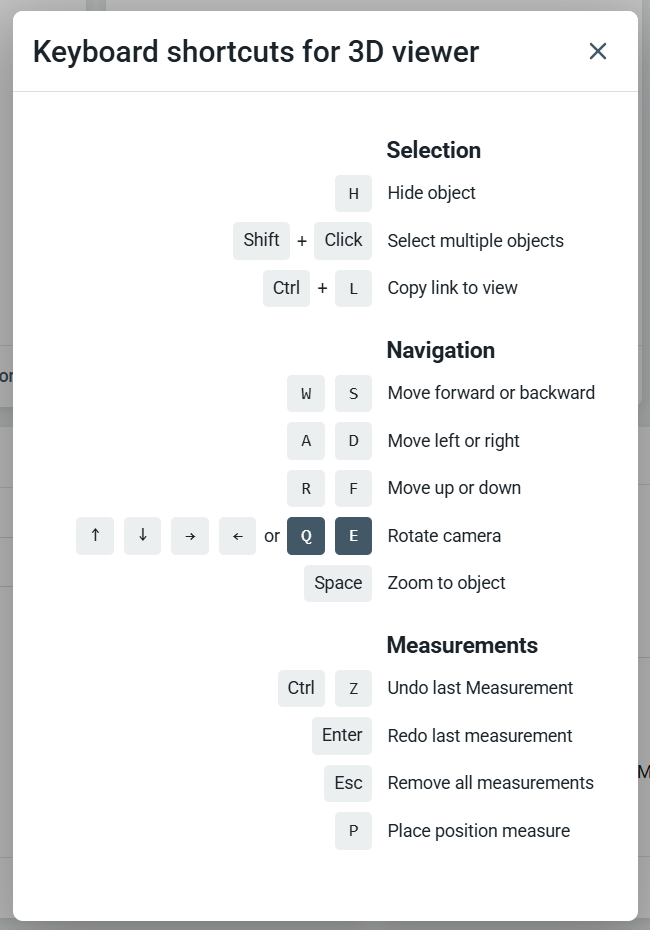

Galite pamatyti naudingas sparčiųjų klavišų kombinacijas, spustelėję savo vardą viršutiniame dešiniajame kampe ir tada Spartieji klavišai.
Rekomenduojama susipažinti su šiais spartiniais klavišais, nes jie padės judant po modelį. Taip pat galite naudoti pelę, kad judėtumėte didesniais atstumais.
- Spustelėkite ir laikykite kairįjį pelės klavišą ir vilkite, kad nustumtumėte kamerą
- Spustelėkite ir laikykite dešinįjį arba vidurinį pelės klavišą ir vilkite, kad kamera judėtų
- Slinkite su pelės ratuku, kad priartintumėte arba nutolintumėte
Būdami 3D vaizde galite sukurti Komentarus, jei funkcija įjungta ir turite tinkamus leidimus.
Negalite kurti Field registracijų 3D vaizde. Jums reikės naudoti Padalytą vaizdą. Tai yra todėl, kad registracijų vietos turi būti susietos su brėžiniu.
Patarimai ir triukai
Naudokite pelę dideliems judesiams ir klaviatūrą, kad patikslintumėte savo vaizdą. Pelės judesiai geriausiai veikia pastato išorės vaizduose arba didelėse patalpose, o klaviatūros navigacija yra efektyvi mažesnėse erdvėse.
Naudojant pelės ir klaviatūros derinį 3D galite greitai naršyti savo modelyje.
Naudojant brėžinio peržiūrą

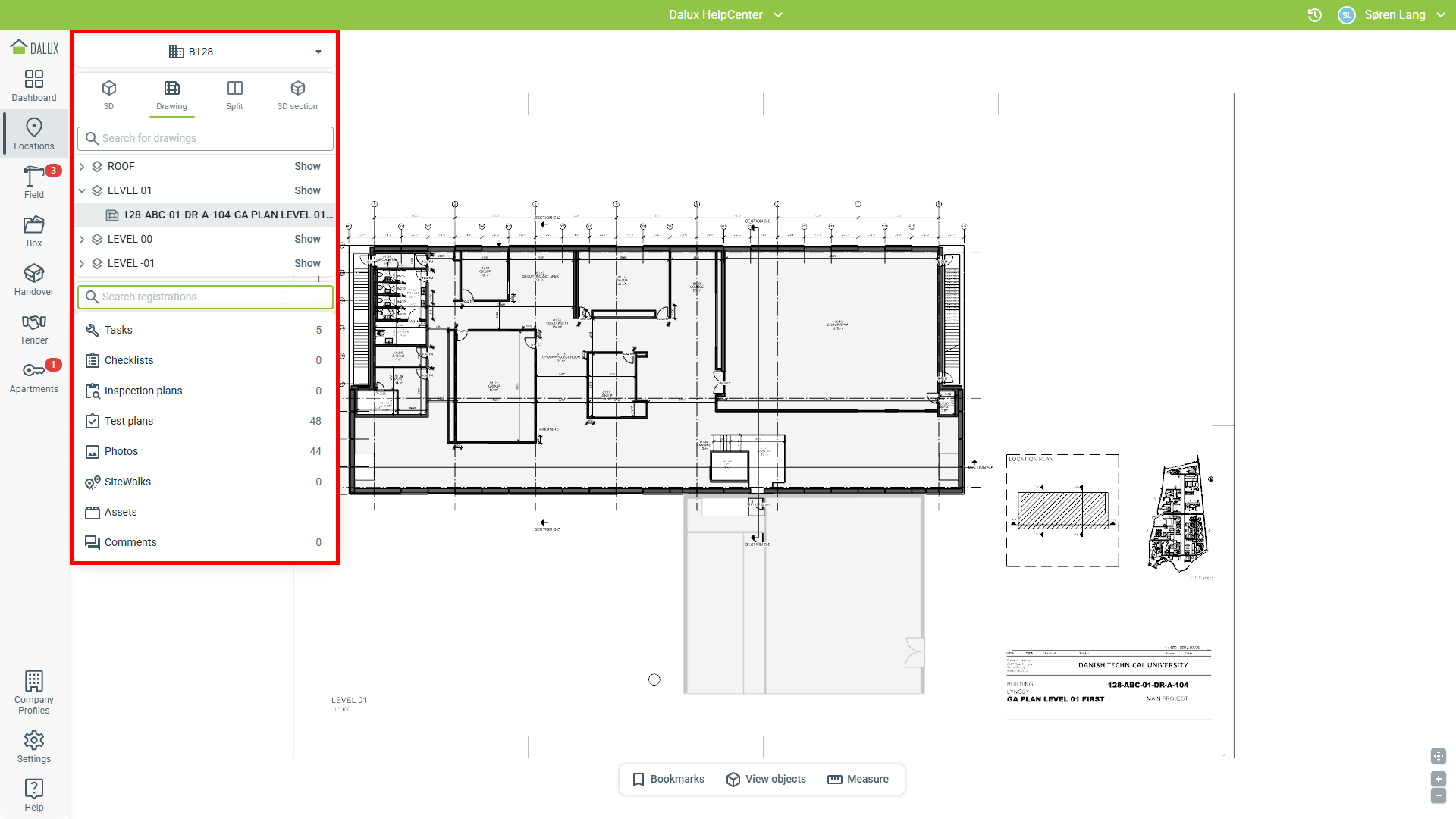

Brėžinio peržiūra yra tik 2D ir rodo brėžinius, kurie buvo pridėti prie pastato lygių. Jei neturite brėžinių pastate, galite naudoti automatinio lygio pjūvių brėžinius, pagrįstus pastato lygių aukščiu.
Šis Brėžinio rodymas rodo 2D brėžinį ir meniu. Meniu galite pasirinkti, kurį brėžinį rodyti.
Lygiai nurodomi -ikona. Kiekviename lygyje gali būti keli brėžiniai. Paspaudus 'Rodyti' automatiškai pereisite prie numatytojo brėžinio lygiui.
Jei projektas naudoja disciplinas ir subdisciplinas, jos bus rodomos kaip aplankai su -ikona.
Patarimai ir triukai

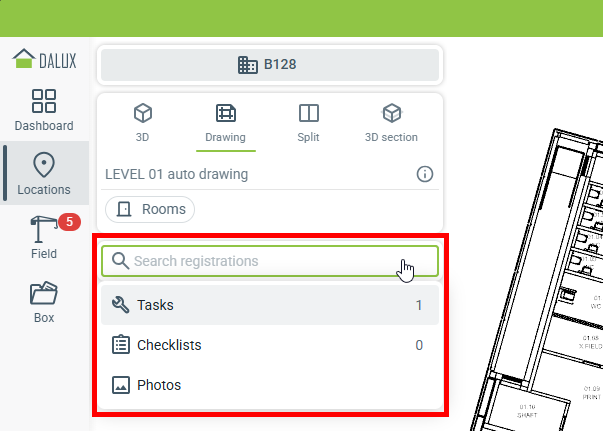

Jei nematote registracijos tipo skydelio, spustelėkite paieškos Field ir skydelis bus parodytas.
Žiūrint brėžinį vietose galite:
- Spustelėkite ir laikykite kairįjį pelės klavišą ir vilkite, kad judėtumėte
- Slinkite pelės ratuku, kad priartintumėte arba nutolintumėte (Galite laikyti Ctrl, kad priartintumėte mažesniais žingsniais)
Jei spustelite brėžinį, galite pereiti į tą vietą 3D. Tai atvers Padalytą vaizdą.

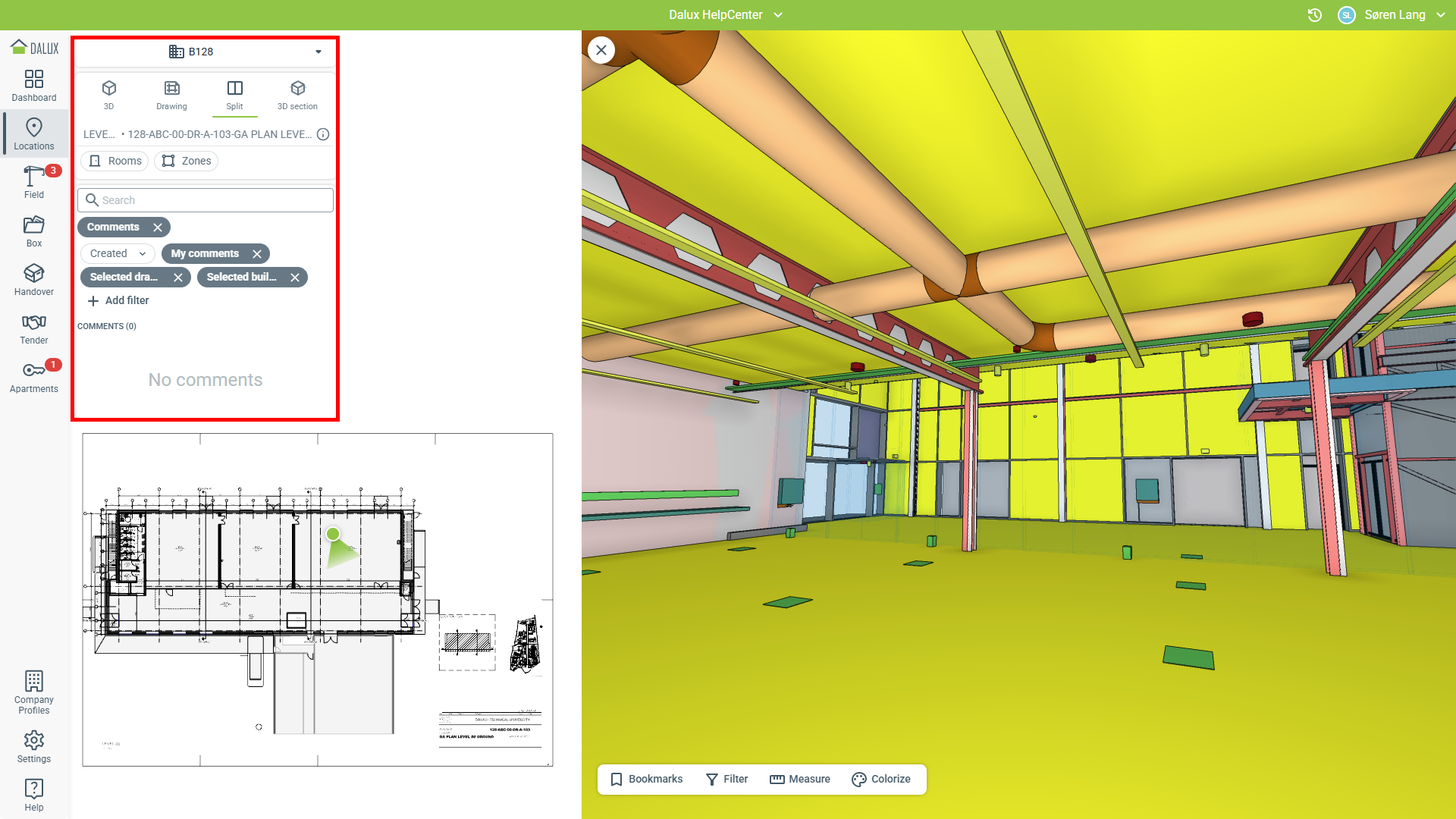

Naudojant padalyto vaizdo peržiūrą

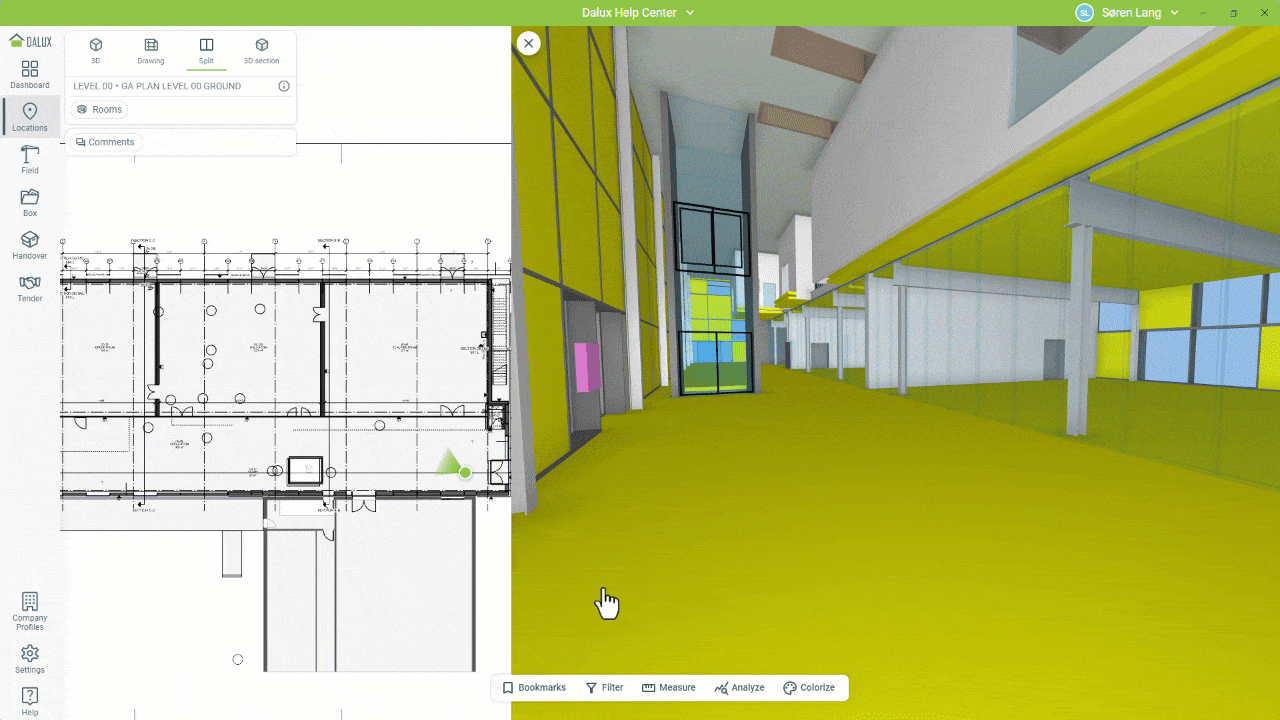

Padalytas vaizdas leidžia lengvai judėti 3D modelyje spustelėjus 2D brėžinį. Nors esate padalytame vaizde, galite vis tiek naršyti 3D, tačiau vaizdas yra užrakintas esamam lygiui. Tai reiškia, kad negalite judinti kameros aukštyn ar žemyn.
Padalytame vaizde galite kurti Field registracijas, spustelėdami objektus modelyje. Darant tai 3D vieta išsaugoma registracijoje.
Panašiai kaip Brėžinio rodinyje, pasirinkite brėžinį iš meniu.
Padalytame vaizde matysite, kad jūsų dabartinė vieta žymima brėžinyje žaliu apskritimu. Kameros kryptis taip pat rodoma.
Padalytame vaizde galite naudoti brėžinio langą, kad:
- Spustelėkite ir laikykite kairįjį pelės klavišą ir vilkite, kad judintumėte brėžinį
- Slinkite pelės ratuku, kad priartintumėte arba nutolintumėte (Galite laikyti Ctrl, kad priartintumėte mažesniais žingsniais)
- Spustelėkite ant brėžinio, kad pereitumėte į 3D vaizdą šioje vietoje
In the 3D window, the 3D navigation keyboard shortcuts are always active (you cannot change the elevation of the camera). Judėjimas 3D automatiškai judins padėties žymeklį brėžinyje.
Padalytas vaizdas puikiai tinka judėti viename modelio lygyje ir reikalauja mažiau sudėtingos navigacijos 3D.
Naudojant 3D pjūvio peržiūrą

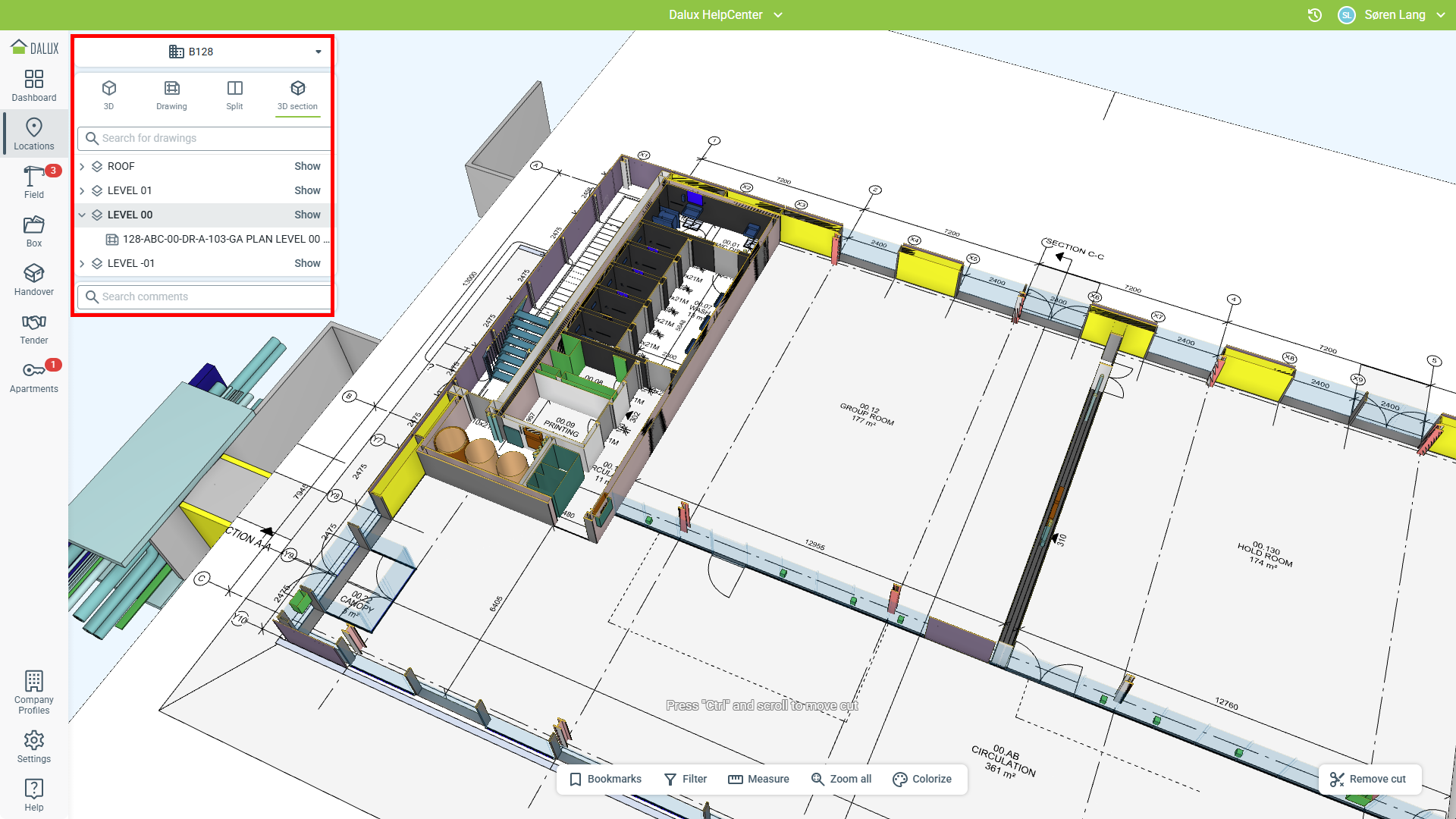

3D pjūvio rodymas automatiškai pritaiko kirpimą ir rodo brėžinį, skirtą sujungtam 2D ir 3D vaizdui. Tai veikia tiek lygiams, tiek vertikaliai sudarytiems brėžiniams.
Panašiai kaip brėžinio ir padalytame vaizde, turite pasirinkti, kurį brėžinį rodyti.
Šiame vaizde visi 3D navigacijos spartieji klavišai yra prieinami. Jūs galite:

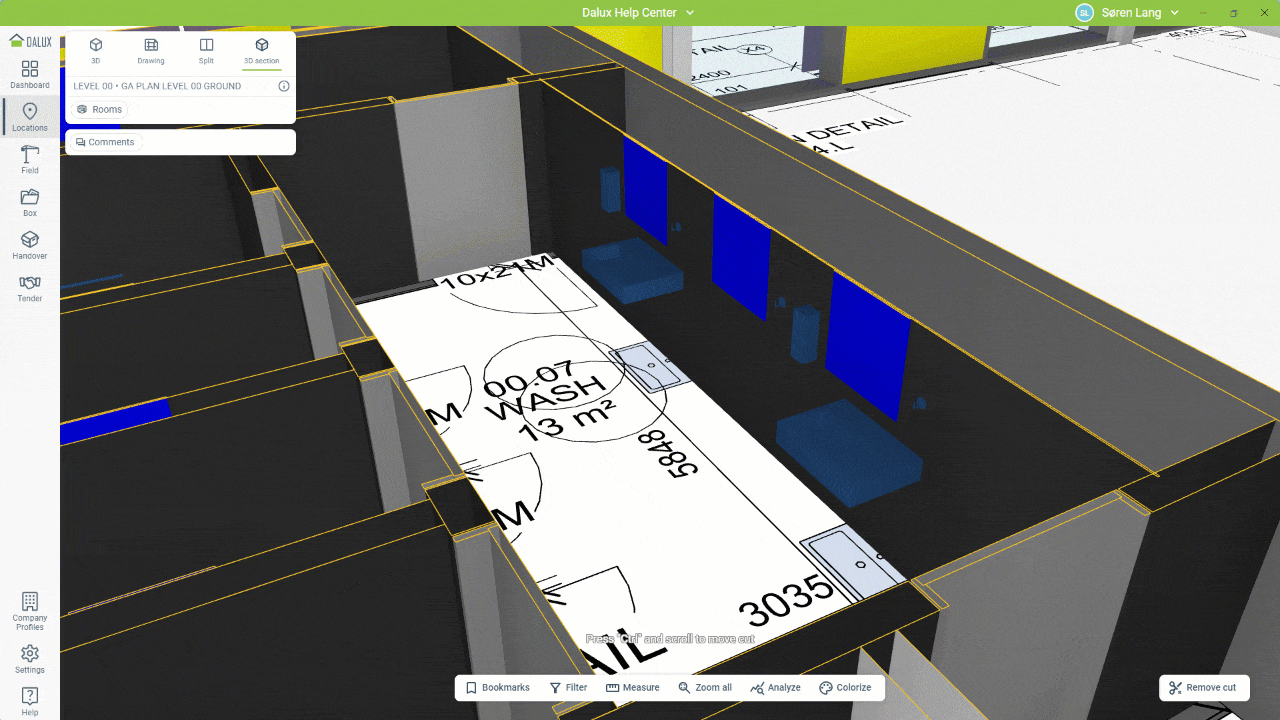

- Laikykite Ctrl ir slinkite pelės ratuku, kad judėtumėte pjūvį aukštyn arba žemyn
- Spustelėkite brėžinį ir keiskite permatomumą arba slėpkite brėžinį
- Spustelėkite brėžinį ir paspauskite tarpinius klavišus, kad nutolintumėte ir pamatytumėte visą brėžinį
Galite pašalinti pjūvį dešiniajame kampe, spustelėję Panaikinti pjūvį.
Skaityti daugiau
Norėdami sužinoti daugiau apie kirpimus ir matavimus „Dalux Desktop“, galite perskaityti šį straipsnį: Kaip kirpti ir matuoti.
Filtrai ir žymės leis jums išsaugoti skirtingus vaizdus vėlesniam naudojimui. Galite sužinoti daugiau šiuose straipsniuose:
