Šiame straipsnyje aptariama filtrų ir spalvų naudojimas Vietose, siekiant vizualizuoti įvairius duomenis.
Filtrai naudoja savybes iš BIM modelio ir automatiškai atnaujinami, kai modelis yra peržiūrimas.
Šias funkcijas aptariame straipsnyje:
- Filtrai (asmensiniai ir grupiniai filtrai)
- Spalvinti
- Peržiūrėti objektus
Patarimai ir gudrybės

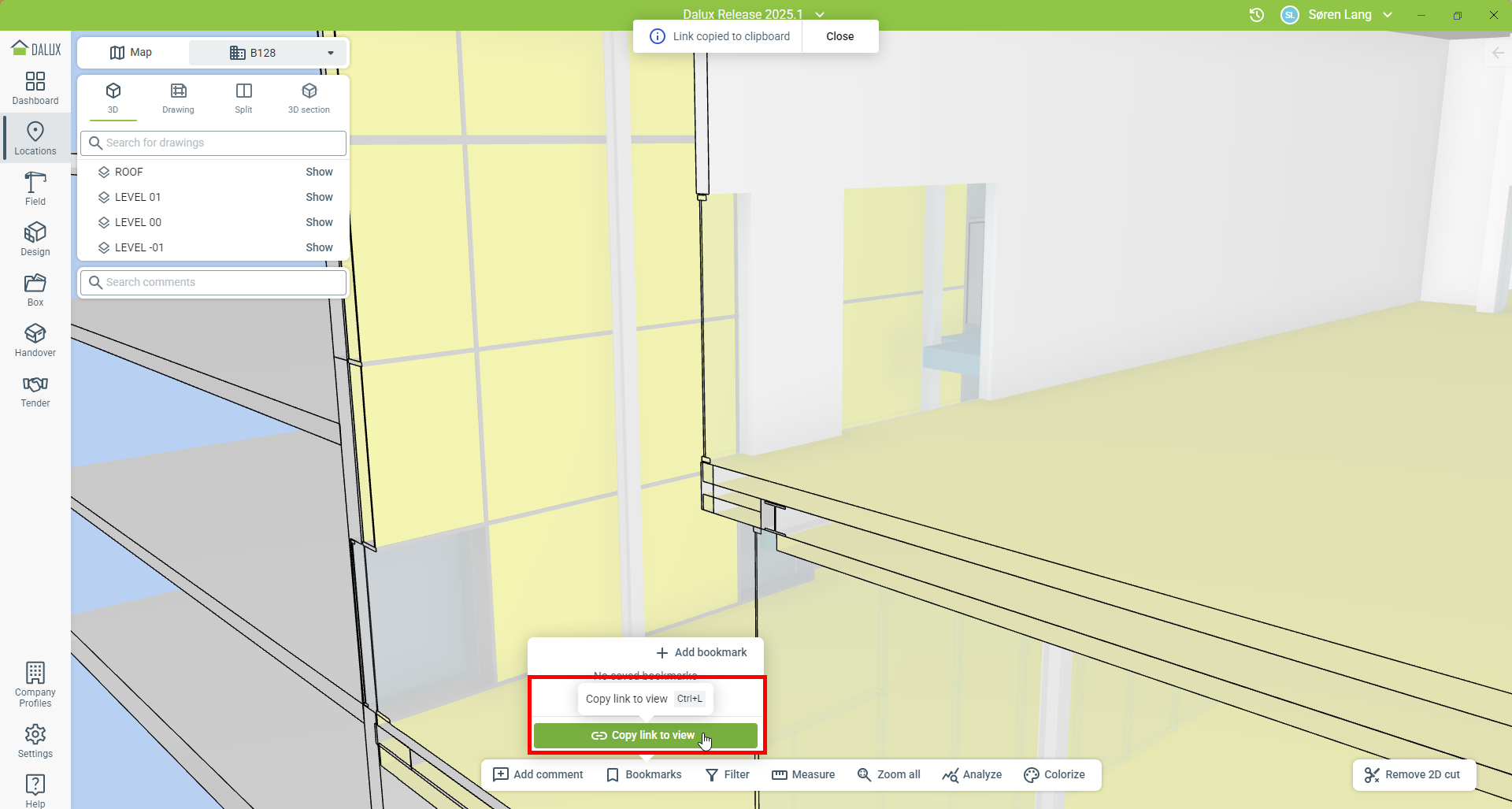

Nustačius filtrą, galite naudoti CTRL+L, kad kopijuotumėte nuorodą į savo esamą rodymą. Šia nuoroda galima dalintis su kitais projekto dalyviais. Filtrai, kirpimai, matavimai ir pan. taip pat bus kopijuoti. Nuoroda gali būti kopijuota paspaudus CTRL+L arba iš Žymės meniu.
Vartotojo teisės
Visi vartotojai turi prieigą prie Vietų ir gali kurti ir išsaugoti filtrus.
Projekto administratoriai ir projekto planavimo vadovai gali kurti filtrus visiems projekte arba tam tikriems darbų paketams.
Grupės administratoriai gali išsaugoti filtrus visiems savo vartotojų grupėje.
Spalvinti ir
Rodyti objektus yra prieinami tik tuo atveju, jei jūsų projektas naudoja Box Pro arba Field Pro.
Kaip naudoti filtrus
Filtrai yra prieinami tik BIM modeliams, o ne brėžiniams. Galite naudoti Rodyti objektus, kad sukurtumėte filtrus ant 2D brėžinių, apie tai išsamiai aprašyta žemiau.
Visi vartotojai gali kurti asmeninius filtrus, o grupės administratoriai gali kurti grupinius filtrus.
Pradėkite eiti į Vietas ir atidaryti BIM modelį viename iš 3D vaizdų. Visus filtrus, prie kurių turite prieigą, galite rasti po
Filtrai įrankių juostoje.
Yra keletas būdų sukurti filtrus, kai žiūrite BIM modelį.
- Sukurkite filtrą naudodami
Filtras mygtuką
- Sukurkite filtrą spustelėdami objektą modelyje

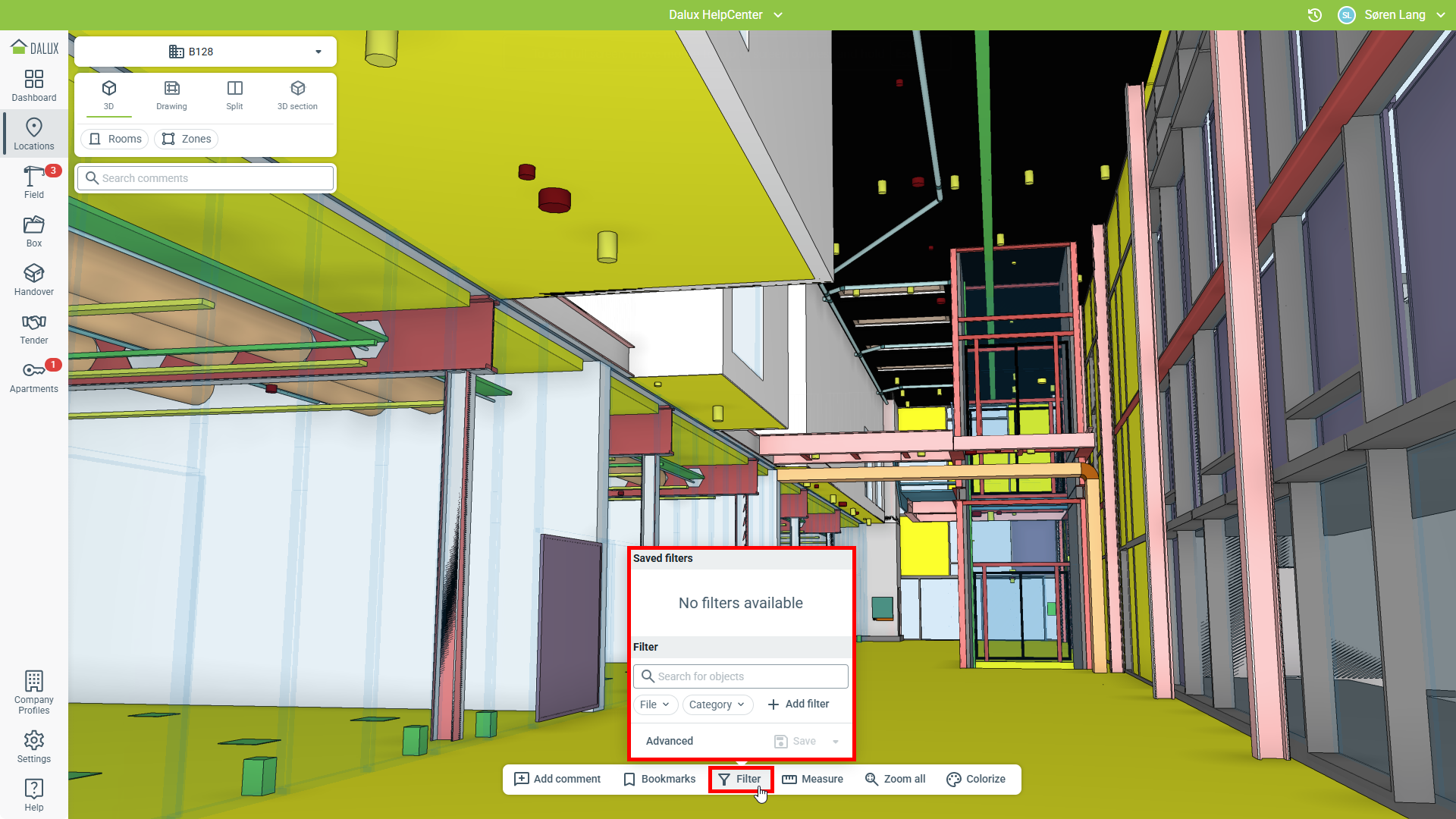

Kai spustelėsite Filtrą, galite atlikti laisvojo teksto paiešką, pridėti konkretų filtrą arba sukurti išplėstinį filtrą. Failo ir kategorijos parametrai visada yra prieinami greitam prisijungimui.

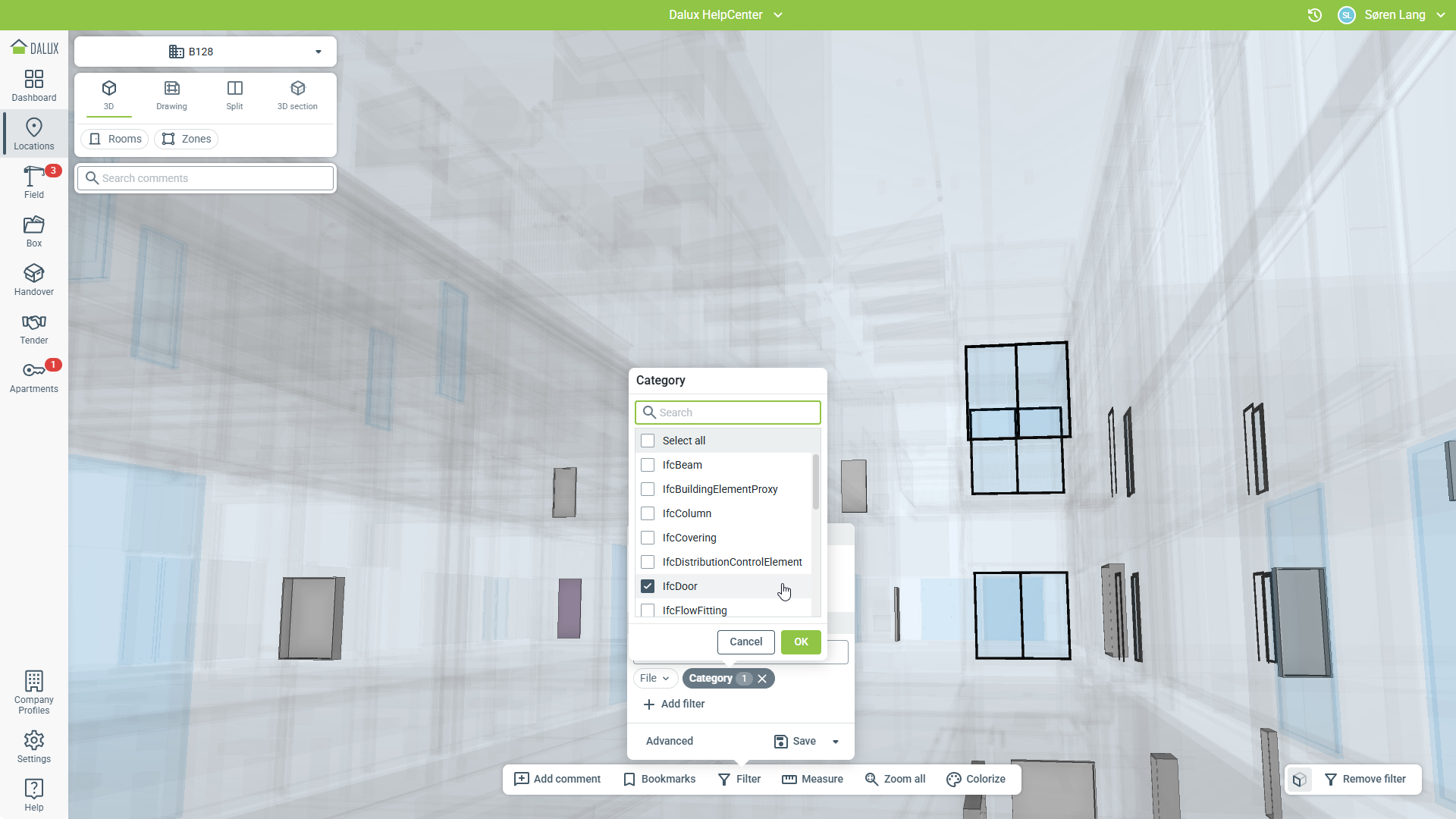

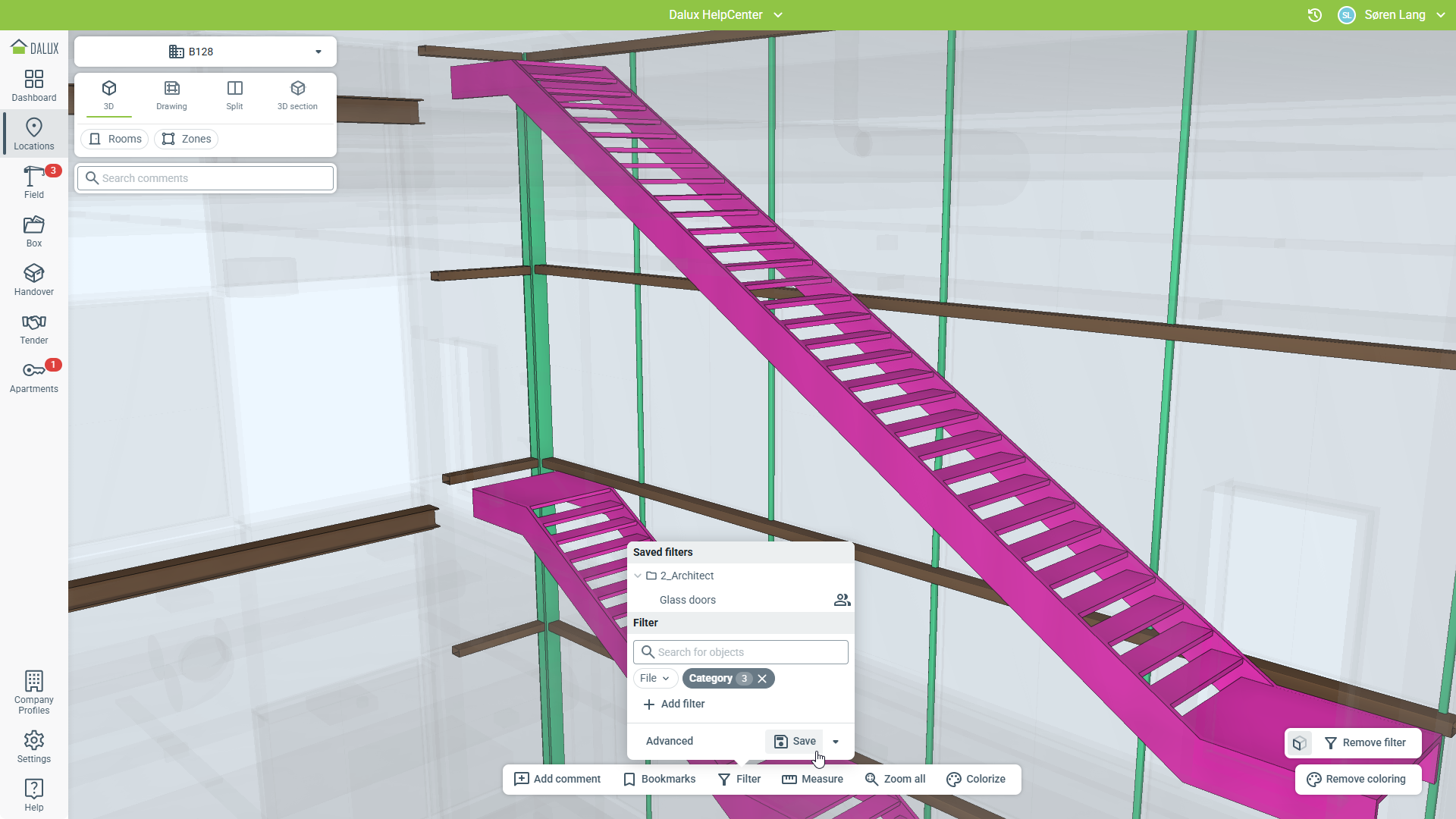

Šiame pavyzdyje sukuriame filtrą durų kategorijai. Kai pasirinksite parametrą filtrui, 3D vaizdas pasikeis atspindėdamas jūsų filtrą.

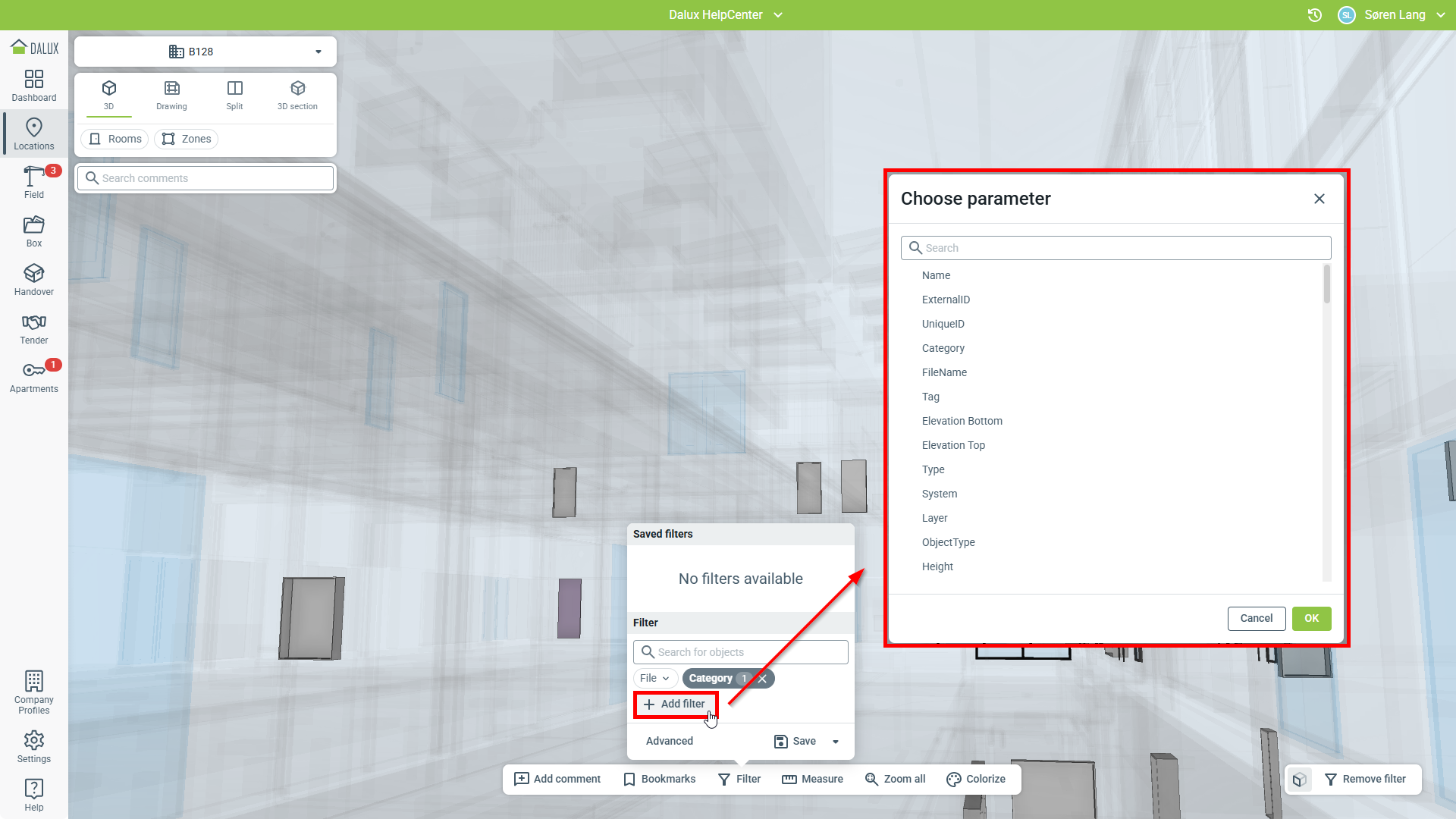

Galite dar labiau filtruoti savo rezultatus pridėdami kelis parametrus į tą patį filtrą. Tai galite padaryti spustelėdami Pridėti filtrą ir pasirinkdami skirtingus parametrus. Pasiekiami parametrai priklauso nuo jūsų BIM modelio.

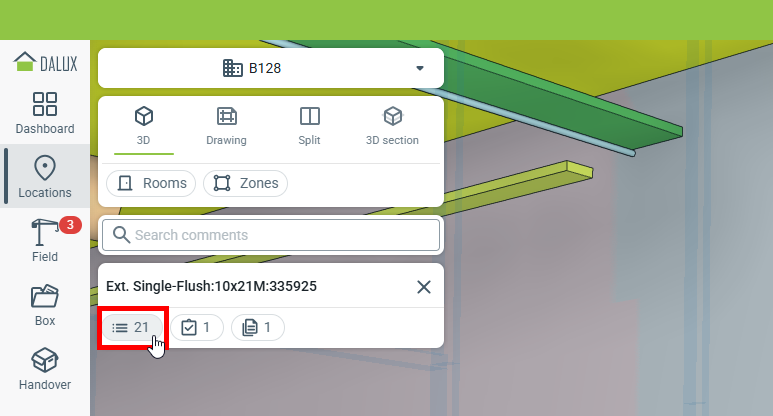

Taip pat galite greitai sukurti filtrą, pasirinkdami objektą modelyje. Spustelėkite piktogramą, kad išplėstumėte savybių sąrašą.

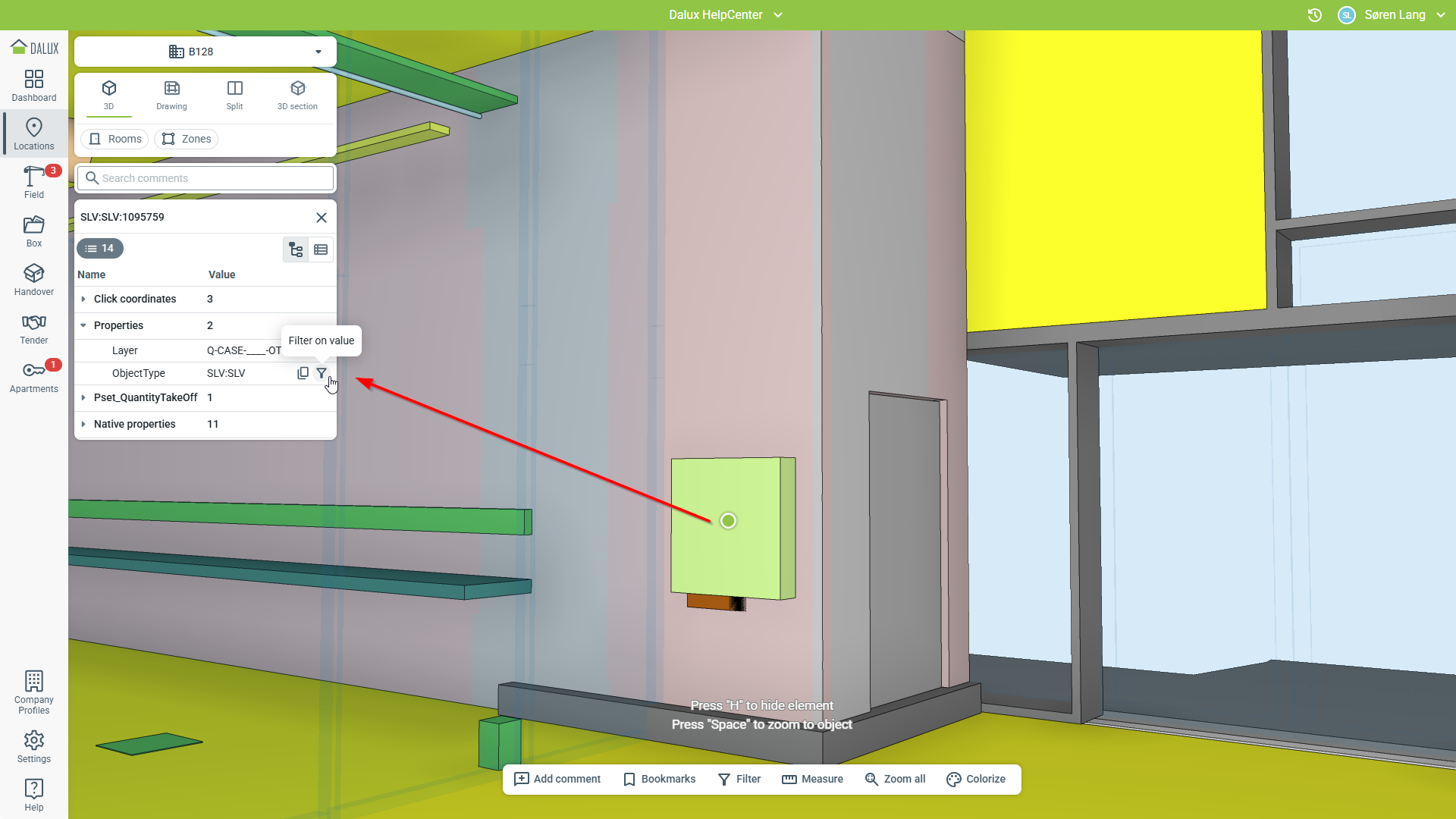

Tai parodys objekto savybes. Perveskite pelę virš savybės ir spustelėkite , kad filtruotumėte pagal savybę. Tai galite padaryti kelioms savybėms.

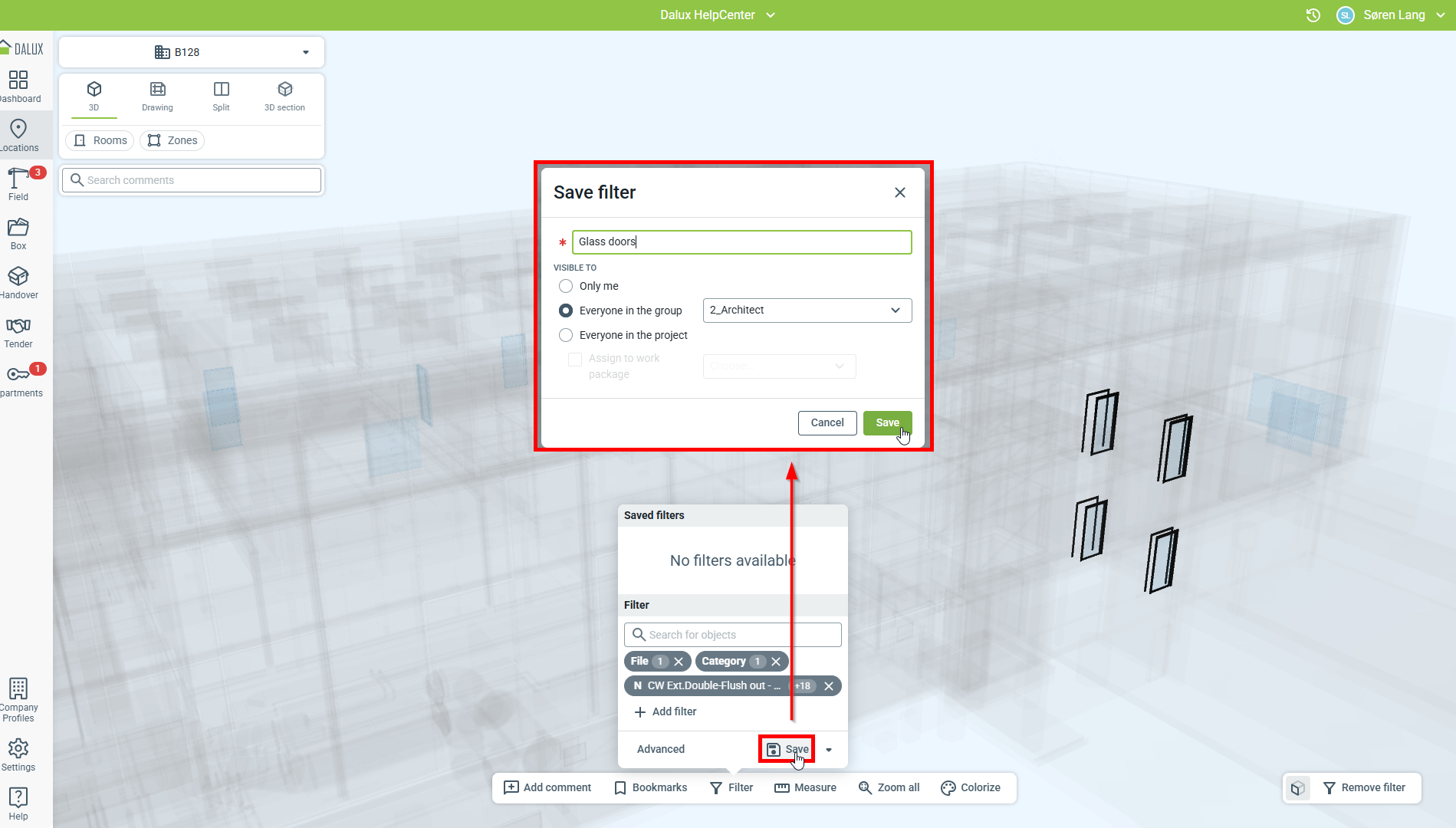

Kai baigsite su savo filtru, galite spustelėti Išsaugoti, kad išsaugotumėte filtrą vėlesniam naudojimui. Jei esate grupės administratorius savo vartotojų grupėje, galite išsaugoti filtrus, kad jie būtų matomi visiems jūsų vartotojų grupėje.
Jei esate projekto administratorius arba projekto planavimo vadovas, galite jį išsaugoti visiems projekte arba tam tikriems darbų paketams.

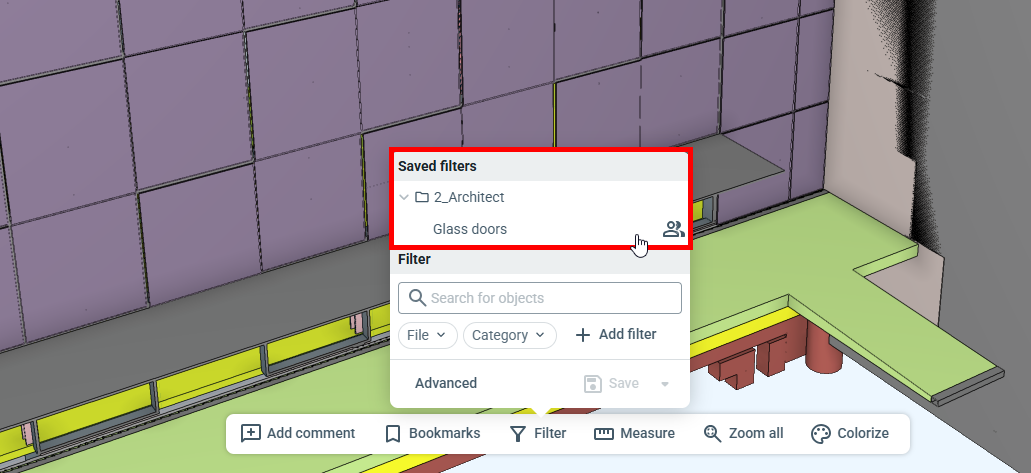

Išsaugoti filtrai rodomi Filtras srityje Išsaugoti filtrai.
Kaip naudoti spalvinti

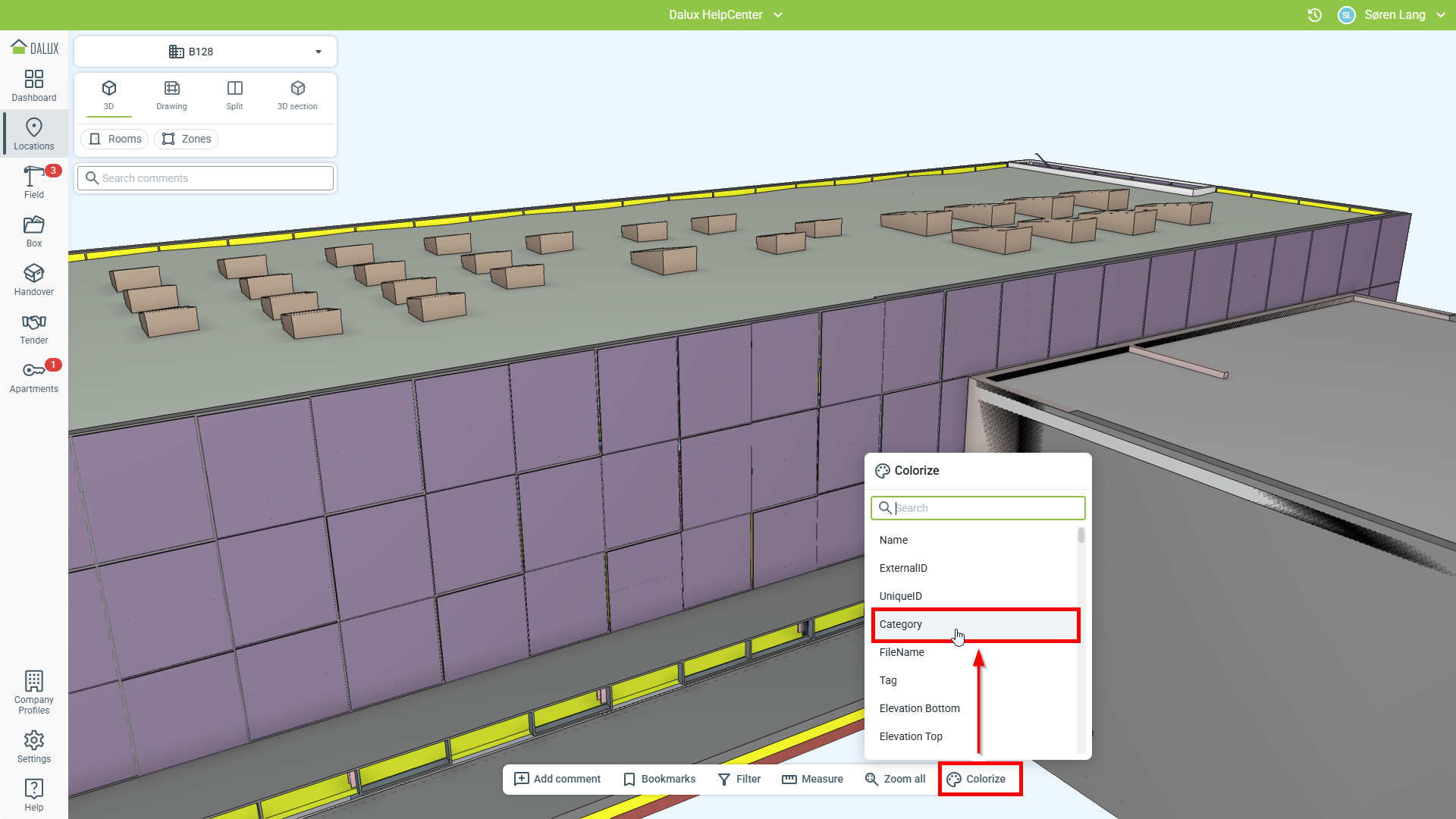

Spalvos leidžia greitai spalvinti BIM modelį pagal tam tikrą savybę. Negalite rankiniu būdu pasirinkti, kurias spalvas naudoti, nes Dalux automatiškai priskiria spalvas.
Galite derinti Spalvinti su
Filtru, kad sukurtumėte spalvotą vizualizaciją tik tiems elementams, kurių jums reikia.
Kai baigsite su savo filtru, galite spustelėti Išsaugoti, kad išsaugotumėte filtrą vėlesniam naudojimui. Jei spalvinti funkcija yra įjungta, kai išsaugote filtrą, jis automatiškai aktyvuosis, kai filtras bus įkeltas vėl.
Rodyti objektus ant brėžinių
Galite matyti spalvų koduojamus modelių objektus ant pastatų brėžinių.
Pastaba
Rodyti objektus reikalauja BIM modelio projekte. Galite matyti objektus tiek automatiniame pjūvyje, tiek brėžiniuose, kurie buvo sujungti su 3D.

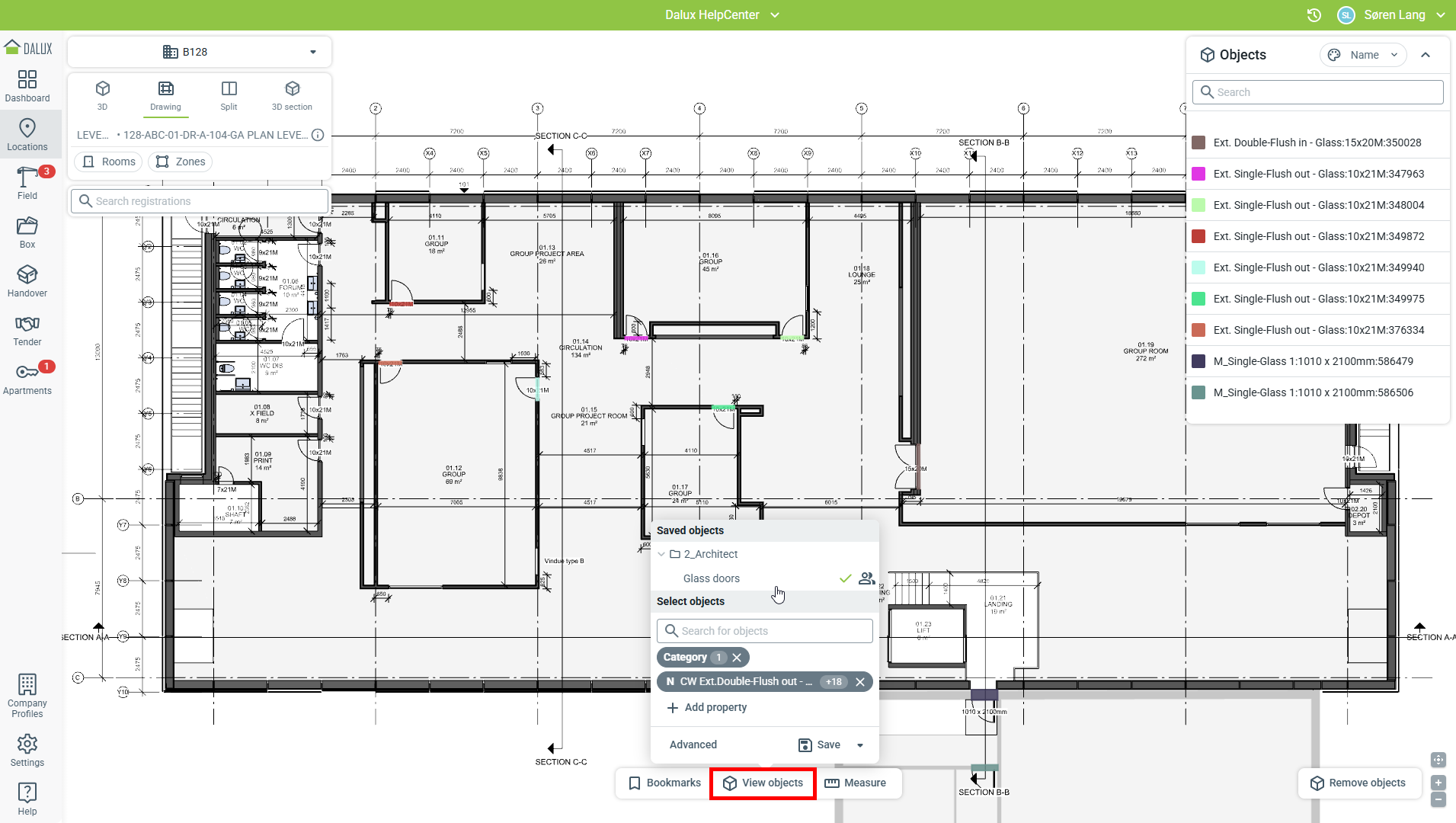

Pradėkite eiti į Vietas ir atidaryti
Brėžinį. Tada spustelėkite
Rodyti objektus įrankių juostoje.
Ši funkcija veikia kaip 3D filtrai. Iš meniu galite pasirinkti parametrą filtruoti, kuris bus rodomas ant brėžinio.
Galite įkelti bet kokius išsaugotus filtrus (taip pat filtrus, sukurtus 3D) iš šio meniu.

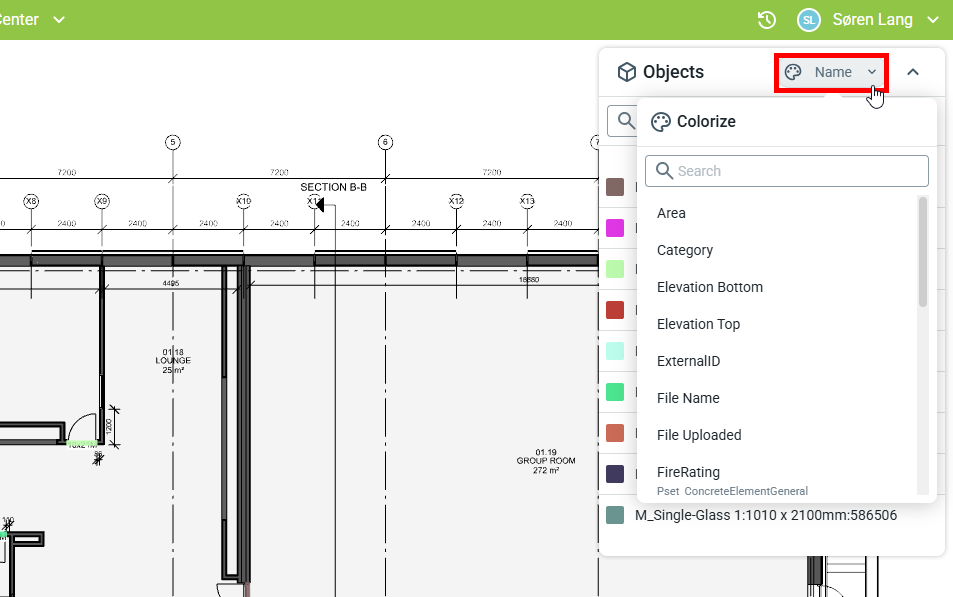

Pasirinkus savybę, spalvų kodavimas bus rodomas dešinėje. Šio meniu viršuje galite pakeisti, kuris parametras turėtų būti naudojamas spalvų kodavimui.
Skaityti daugiau
Jei norite sužinoti daugiau apie žymių naudojimą, perskaitykite šį straipsnį: 2D ir 3D žymės Vietose.
