Modelio įteisinimo įrankis leidžia vartotojams nustatyti reikalavimus dėl neatitikimų tarp elementų jų pastato modeliuose, nelaukiant atsiliepimų iš trečiųjų šalių. Vartotojai, turintys prieigą, gali savarankiškai įvertinti modelius naudodami tam skirtą funkciją.
Įrankis leidžia analizuoti, ar elementai atitinka neatitikties reikalavimus projektui, taikant juos modeliui Dalux, momentiškai teikiant vartotojams informaciją, kurios jiems reikia, kad:
- Atlikite reikalingus pakeitimus modeliavimo programinėje įrangoje
- Bendraukite su kitais projekto dalyviais komentuodami elementus, kurie neatitinka reikalavimų
- Spręskite ignoruoti neatitikimo problemą, jei ji nėra svarbi
Sužinokite daugiau
Jei norite sužinoti daugiau apie metaduomenų validavimą savo modelių failuose, perskaitykite šį straipsnį: Metaduomenų savybės modelio validavime.
Aktyvuoti modelio įteisinimą
Vartotojo nustatymai
Projekto administratorius arba projekto planavimo vadovas turi aktyvuoti modelio įteisinimą.
Modelio validacija yra dalis Design ir automatiškai prieinama, kai Design yra aktyvuota.

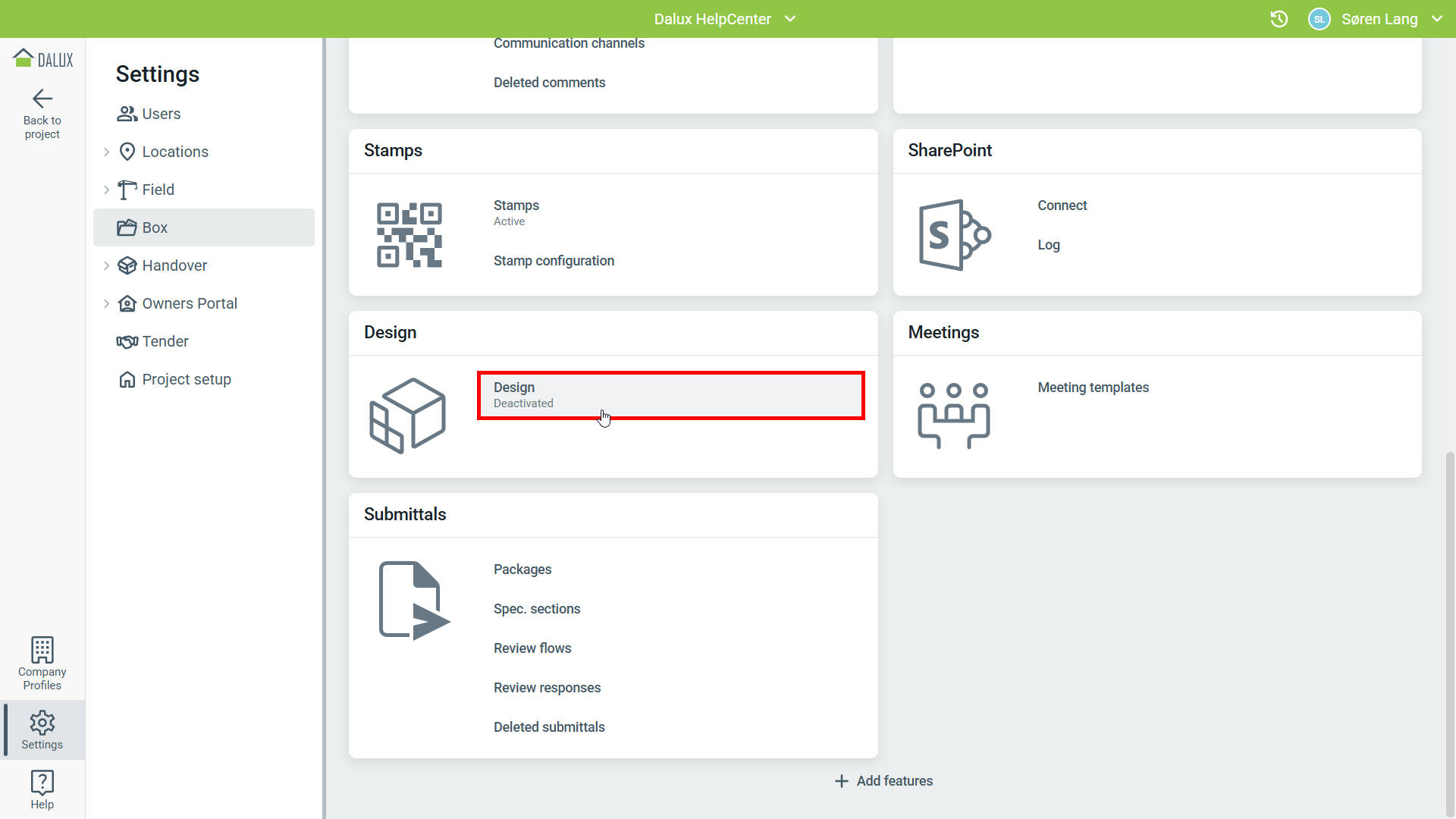

Norėdami aktyvuoti Dizainą, eikite į
Nustatymai
Box
Dizainas
'Aktyvuoti:
Patarimai ir gudrybės
Rekomenduojame nustatyti modelio validaciją Dalux darbalaukio programoje. Tai palengvina sinchronizavimą, kai modelio validavimo rezultatai naršyklėje pateikiami naudojant 'Automation' funkciją.
Nustatyti prieigą prie modelio įteisinimo
Vartotojo nustatymai
Norint nustatyti prieigą prie modelio įteisinimo, reikia būti projekto administratoriumi arba projekto planavimo vadovu.
Po Dizaino aktyvavimo, reikės nustatyti teises vartotojams, kad jie turėtų prieigą prie modelio įteisinimo. Bet kuri pasirinktinė naudotojų grupė gali būti pridėta iš Nustatymai
Box
Dizainas
'Grupės su prieiga.”
Alternatyviai, prieiga gali būti suseita nustatant leidimus vartotojų grupėms vartotojų nustatymų skiltyje.
Nustatyti disciplinas ir objektų grupes
Nustatyti disciplinas
Sukurti reikalavimus, kurti disciplinas, kurias galėsite naudoti arba patys, arba jūsų vartotojų grupė, arba visi projektų grupėje. Rekomenduojame nustatyti disciplinas kiekvienai dizaino disciplinai jūsų projekte, pvz., Architektūra, HVAC, MEP ir kt.
Vartotojo nustatymai
Norint sukonfigūruoti discipliną vartotojų grupei, jums reikia būti tos vartotojų grupės - grupės administratoriumi.
Norint sukonfigūruoti discipliną visiems projektuose, jums reikia būti projekto administratoriumi arba projekto planavimo vadovu.
Projekto administratoriai ir projekto planavimo vadovai negali sukonfigūruoti disciplinų vartotojų grupėms, nebūdami ir vartotojų grupės administratoriai.
Kitos naudotojų grupės, kurios gavo prieigą prie Dizaino, gali kurti tik patikrinimus sau.
Norėdami nustatyti šias disciplinas, eikite į
Design
Pasirinkite pastatą
Modelio validacija.
Spustelėkite Pridėti
'Disciplina', suteikite disciplinos pavadinimą ir nuspręskite, ar ji turėtų būti matoma tik jums, nurodytai vartotojų grupei arba visiems, kurie turi prieigą prie
Design.
Sukurti objektų grupes
Objektų grupės yra 3D elementai, kurie turi tuos pačius atributus, pavyzdžiui, kategoriją. Nustatę juos, galite valdyti, kurie patikrinimai bus vykdomi, ką ignoruoti ir kokia yra tam tikrų patikrinimų svarba.
Sukurti objektų grupę per Pridėti
3D objektų grupė.
Naujame lange suteikite objektų grupei pavadinimą ir priskirkite jį disciplinai, tada filtruokite objektus nustatydami jų kriterijus. Galite pasirinkti skirtingus filtravimo nustatymus:
- Izoliuoti: Filtruoja tik tuos elementus, kurie atitinka kriterijus
- Slėpti: Filtruoja visus elementus, išskyrus atitinkančius.
- Laisvas teksto paieška: Filtruoja elementus, kurių pavadinimuose yra įvestas tekstas
Patikrinkite peržiūros langą, kad įsitikintumėte, jog tinkami elementai yra išfiltruoti, prieš paspaudžiant 'Išsaugoti'.
Nustatyti patikras
Kai sukursite disciplinas ir objektų grupes, galėsite apibrėžti tikrinimus, kurie turi būti vykdomi dėl neatitikimų ir valymų.
- Neatitikimai yra sutampantys elementai su nustatyta tolerancija.
- Atstumo reikalavimai yra elementai, kurie pažeidžia minimalų atstumą nuo kitų objektų.
Norėdami sukurti naują patikrinimą, spustelėkite matricoje norimų objektų grupių langelį.
Šiame pavyzdyje mes demonstruojame patikras sienų elementams ir ŠVOK vamzdžiams bei vėdinimo sistemoms. Sienos elementai yra Architektūros disciplinos dalis, o vamzdžiai priklauso HVAC disciplinai.
Pasirinkite, ar nustatyti neatitikimą ar atstumą, nustatykite toleranciją ir pasirinkite, ar rezultatai yra mažareikšmės ar kritinės problemos.
Šiame pavyzdyje nustatome neatitikimo patikrą su 100 mm tolerancija, kurią laikome mažareikšme problema.
Konfigūruokite tai objektų grupėms, kuriose norite atlikti patikras arba pasitikėti kitais, kad jas atliktų.
Automatizavimas
Norėdami sutaupyti spustelėjimus ir leisti modelio tikrinimą vykti fone, galite aktyvuoti 'Aktyvuoti' atitinkamiems pastatams.
Techninė informacija
Norint paleisti automatinę modelio validaciją ir padaryti rezultatus prieinamus naršyklėje, modelis turi būti perdirbtas po to, kai Automation yra aktyvuota. Tam spustelėkite Paleisti patikrinimus darbalaukio programoje. Patikrinimai taip pat yra prieinami po pastato perdirbimo, pavyzdžiui, kai įkeliamos naujos versijos arba pridedama pastato informacija.
Eiti į
Nustatymai
Box
Dizainas
'Aktyvuoti'
Pasirinkite pastatą, kurį norite automatiškai tikrinti modelį
Jei pastate yra aktyvuota Automation, patikrinimai bus automatiškai perdirbami, kai prie pastato pridedami nauji modelio failai arba esami modelio failai atnaujinami. Kuriant naujas disciplinas ar naujas objektų grupes, pastatas turi būti perdirbtas, kad Automation jas įtrauktų į rezultatus.
Skaityti daugiau
Jei norite sužinoti daugiau apie modelio patikrinimo atlikimą, perskaitykite šį straipsnį: Kaip atlikti modelio patikrą.
