Kaip architektas arba inžinierius, jūsų atsakomybė yra pateikti projektus, kurie atitinka kitų dizaino komandos narių sukurtus modelius ir atitinka bendrą kokybės lygį. Naudodami Dalux, jums nebereikia laukti atsiliepimų iš BIM koordinatorius. Vietoj to, galite įteisinti savo modelį patys ir nedelsdami atlikti pakeitimus.
Pastaba
Šis atvejis paaiškina, kaip galite patvirtinti savo modelį pagal taisyklių rinkinį, kurį pateikė BIM koordinatorius. Jei norite nustatyti savo taisykles, pirmiausia perskaitykite straipsnį apie BIM koordinatorius: Modelio validavimas BIM koordinatoriams.
Jei dirbate su Autodesk Revit, rekomenduojame naudoti Dalux Plugin for Revit. Kitaip, naudokite Dalux Desktop App, kad įteisintumėte savo įkeltą modelį tiesiogiai platformoje, kad gautumėte greitus atsiliepimus.
Modelio įteisinimas Autodesk Revit
Galite naudoti „Dalux“ papildinį „Revit“, kad patvirtintumėte savo modelį tiesiogiai „Revit“ be programinės įrangos palikimo.
Norėdami tai padaryti, atsisiųskite papildinį ir įdiekite jį sekdami šias instrukcijas.

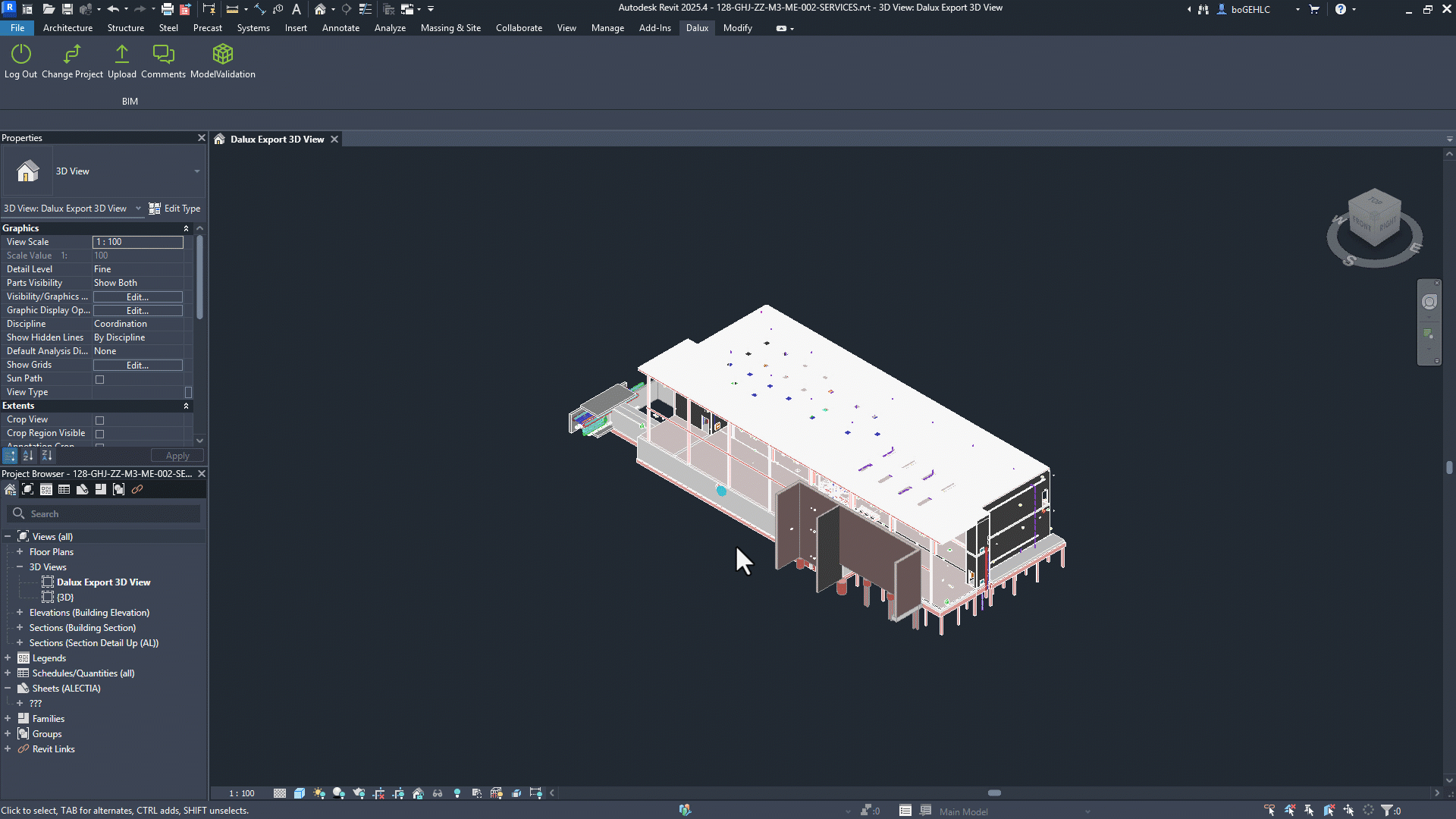

Kol jūsų modelis atidarytas Revit programoje, įrankių juostoje pasiekite Modelio patikra funkciją ir pasirinkite pastatą, su kuriuo susietas jūsų modelis.
Neatitikimai ir Valymai
Dabar pasirinkite konkretų savo disciplinai skirtą patikrų rinkinį arba spustelėkite „Atlikti patikras“, kad įvykdytumėte visas BIM koordinatoriaus projekte nustatytas neatitikimų ir valymų patikras.
Spustelėjus neatitikimą arba valymą, galite juos išsamiau peržiūrėti. Spustelėkite „Atidaryti Revit“, kad jį priartintumėte dabartiniame atidarytame modelyje. Taip galite lengvai atlikti pakeitimus, jei to prireiks.
Šiame pavyzdyje dirbame projekto MEP modelyje ir esame prie jo prijungę konstrukcinį modelį.
Peržiūrėdami neatitikimus galime dėl kiekvienos problemos nuspręsti, ar norime atlikti savo modelio pakeitimus, ignoruoti ją, nes ji nereikšminga, ar išsiųsti komentarą konstrukcijų projektuotojui arba design vadovui.
Šie veiksmai išsamiau paaiškinti čia: Kaip atlikti patikras modelio įteisinime
Parametrų patikros
Pasirinkite parametro tikrinimą, kad sužinotumėte, ar jūsų modelis atitinka visus EIR (Exchange information requirements) reikalavimus. Spustelėkite savo disciplinos taisykles, kad automatiškai patikrintumėte, ar reikalingos savybės egzistuoja ir ar jos atitinka BEP numatytas vertes.
Žemiau pateiktame pavyzdyje MEP inžinierius privalo prie kiekvieno ortakio pridėti informaciją apie sistemą. Visi oranžinės spalvos elementai neatitinka šio reikalavimo dėl:
- Trūksta informacijos. Prieš pateikiant modelį galima pridėti parametrus.
- Elementai nėra teisingai kategorizuoti. Tai galima ištaisyti prieš pateikiant modelį.
- Reikalavimas aktualus tik vėlesniame etape. Vis tiek galite pateikti savo modelį.
Modelio įteisinimas Dalux
Norėdami patvirtinti savo modelį Dalux, įkelkite jį į Dalux Box ir eikite į
Design
Modelio įteisinimas
gauti tiesioginį atsiliepimą apie savo dizainą.
Procesas panašus į procesą „Revit“, tačiau čia negalite tiesiogiai atidaryti problemų „Revit“ programoje.
Šiame straipsnyje išsamiau paaiškinama, kaip atlikti patikras savo modelyje: Kaip atlikti patikras modelio įteisinime.
Norėdami sužinoti, kaip BIM koordinatorius nustato reikalavimus, galite daugiau paskaityti čia: Modelio įteisinimas BIM koordinatoriams.
