Kaip dizaino vadovas, jūsų vaidmuo yra užtikrinti, kad visi dizaino komandos nariai pateiktų reikiamus dokumentus nurodytu laiku ir kokybiškus. Jūs sukuriate tvarkaraštį, kada brėžiniai turi būti pateikti, ir nustatote peržiūros procesą, kad užtikrintumėte, jog pateikti brėžiniai atitiktų reikiamą kokybę.
Pateikiamų dokumentų funkcija padeda skaitmenizuoti šį procesą Dalux programoje ir suteikia jums visišką kontrolę bei apžvalgą apie pateikiamus dokumentus.

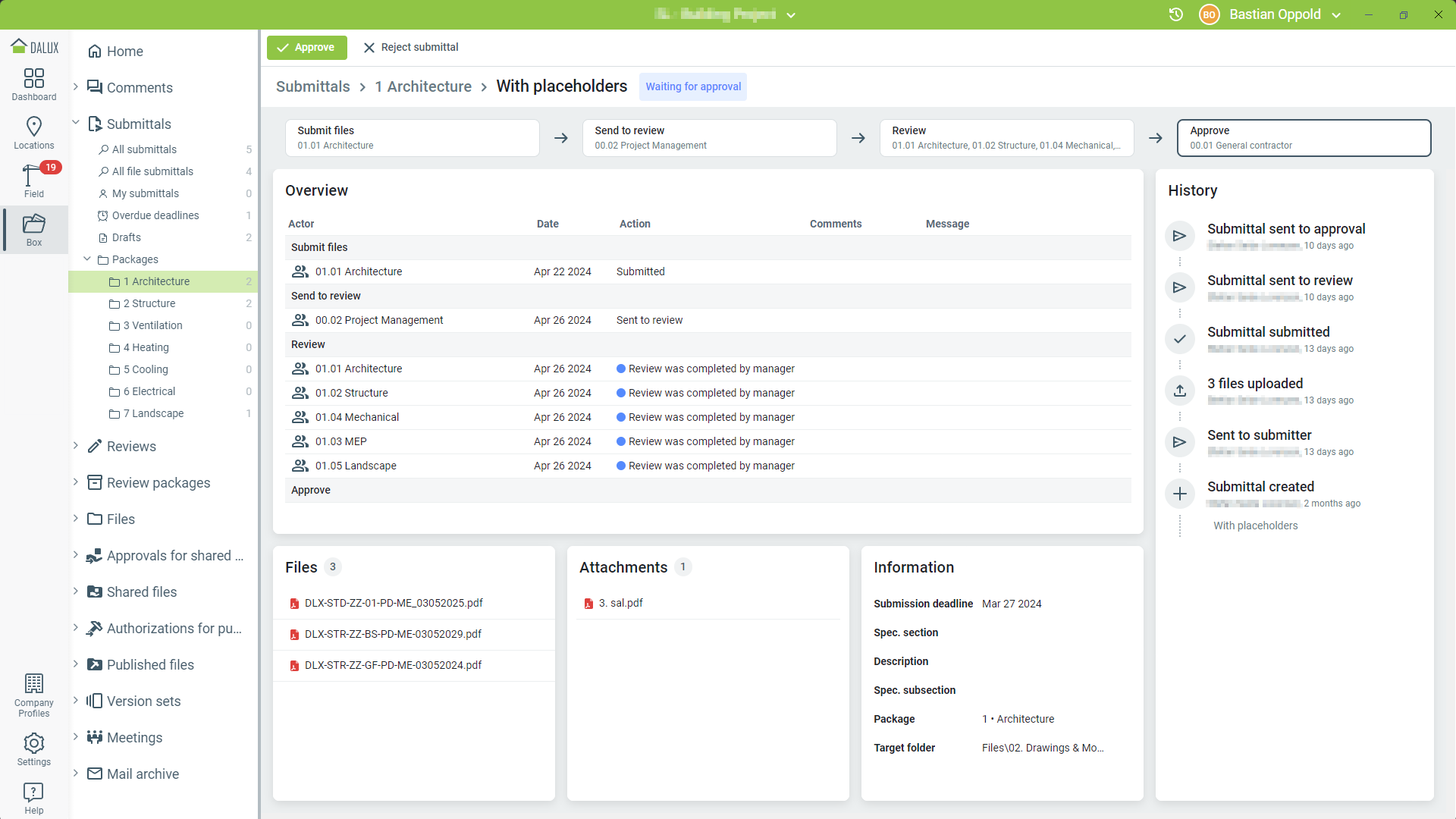

Pateikiamų dokumentų procesas
Pateikiamuose dokumentuose galite nurodyti reikiamą pateikti informaciją iš dizaino komandos ir nustatyti, kas yra atsakingas už pateiktų modelių, brėžinių ir specifikacijų bendros kokybės peržiūrą.

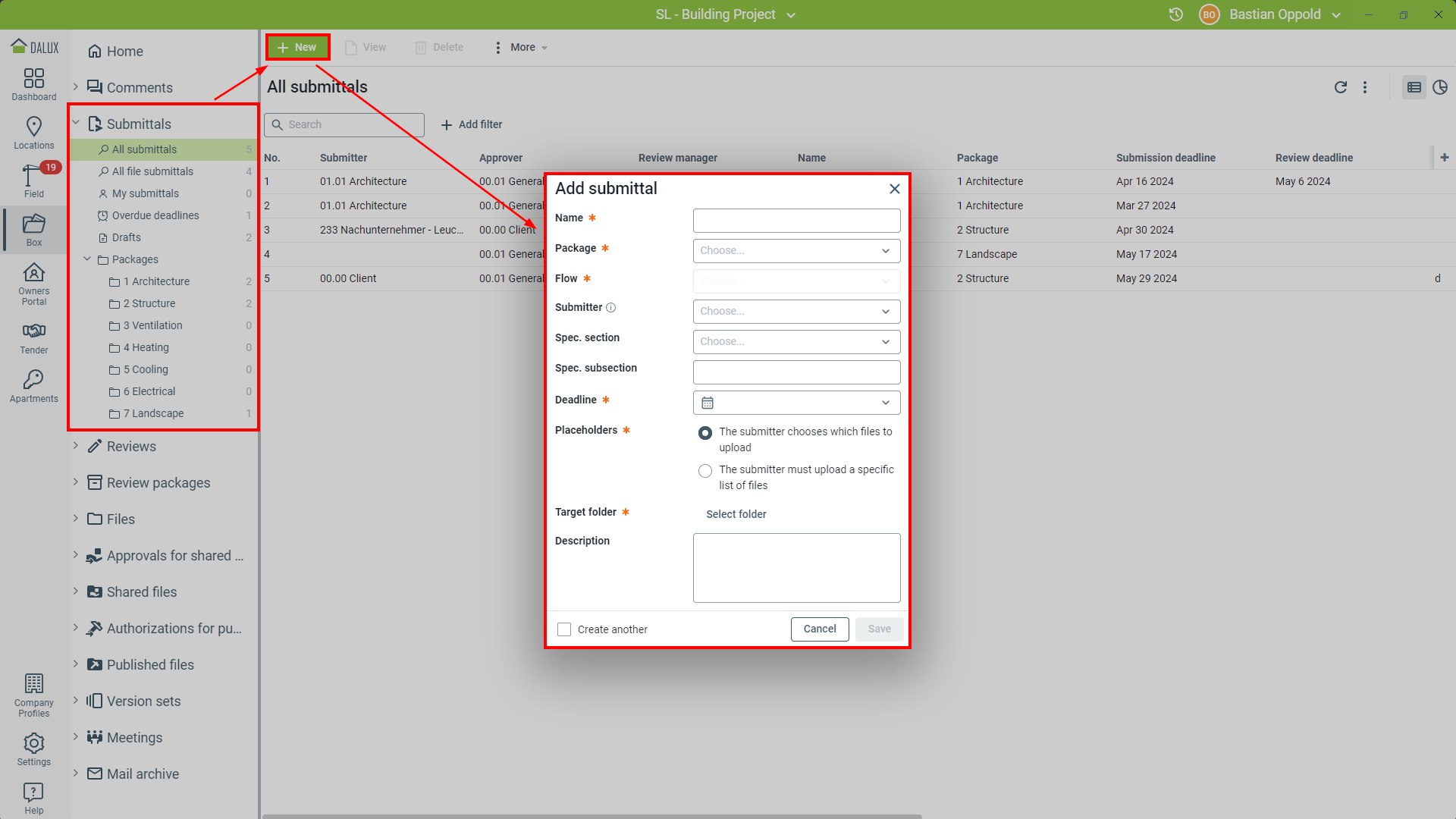

Sukurkite naują pateikiamą dokumentą pasirinktam architektui arba inžinieriui, iš kurio norite sulaukti tam tikro brėžinio, specifikacijos ar kito dokumento. Pasirinkite pavadinimą, paketą ir srautą, o tada nustatykite laukiamus failus.
Nustatykite galutinį terminą ir išsaugokite pateikiamą dokumentą kaip juodraštį. Kai būsite pasiruošę prašyti reikalingų dokumentų, jų parengimo ar korekcijos iš dizaino komandos, išsiųskite pateikiamą dokumentą ir taip informuokite inžinierius ar architektus apie jų užduotį.
Administravimas
Vartotojo teisės
Norint sukurti paketus ir peržiūros srautus, reikia būti projekto administratoriumi, projekto planavimo vadovu arba pateikiamų dokumentų vadybininku jūsų Dalux projekte. Kitu atveju, susisiekite su savo projekto administratoriumi, kad sukurtumėte nustatymus norimoje struktūroje.
Struktūrizuokite pateikiamų dokumentų paketus ir pateikiamus dokumentus
Rekomenduojama sukurti atskirą pateikiamų dokumentų tipą kiekvienai disciplinai ir dizaino etapui. Struktūruokite paketus pagal jūsų projekto disciplinas, kad nustatytumėte, kas atsakingas už projekto pateikimą.
Išsamios instrukcijos, kaip tai padaryti, rasite šiame straipsnyje: Pateikiami dokumentai: Kaip nustatyti.
Jei nesate tikri dėl disciplinų savo projekte, galite naudoti tarptautinius standartus (pvz., Omniclass pagal CSI, NRM pagal RICS) arba nacionalinius standartus (pvz., Molio, DIN 276).
Kiekvienam paketui sukuriamas atitinkamas pateikiamas dokumentas pagal dizaino etapus.

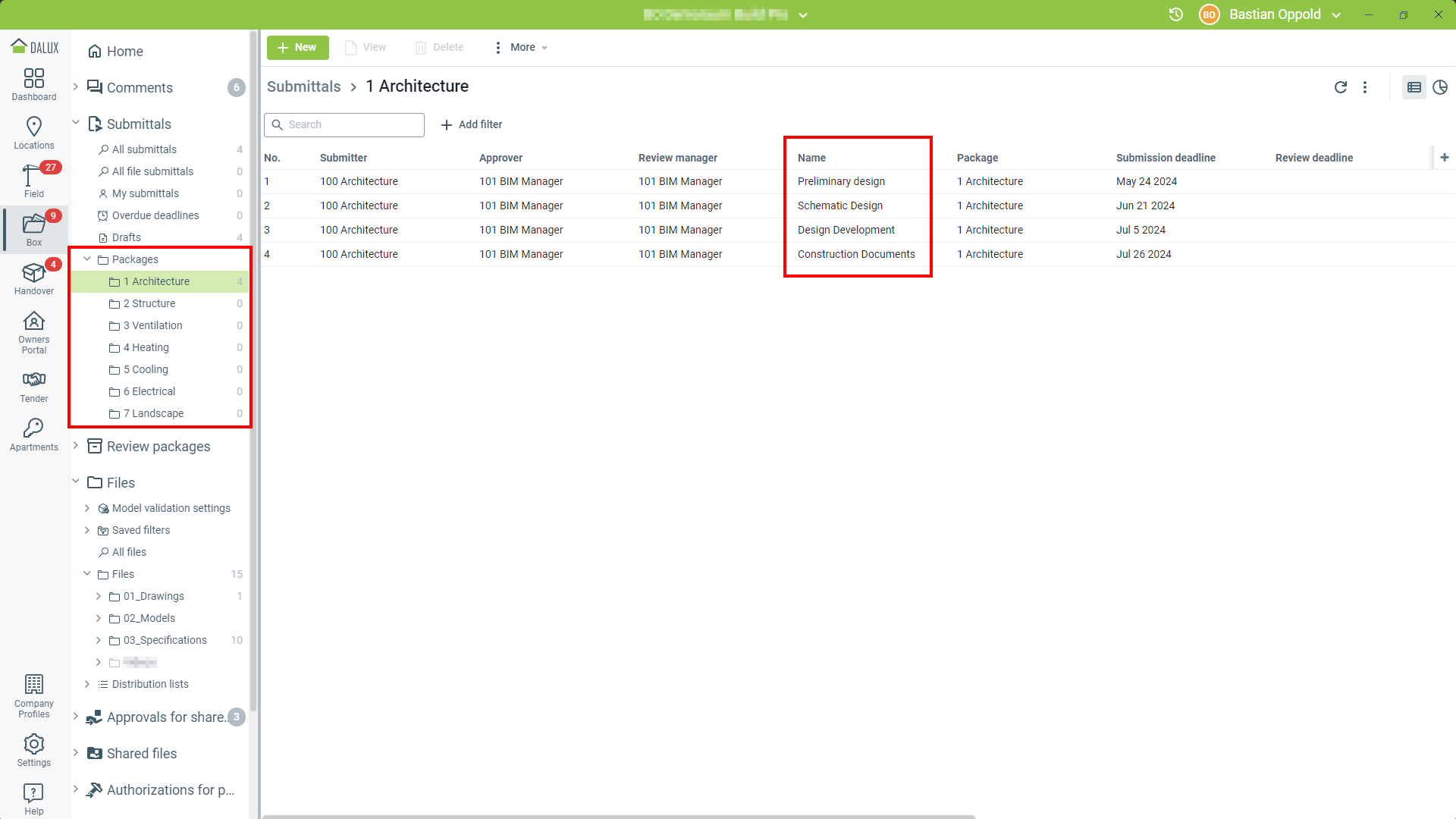

Todėl jūsų pateikiami dokumentai turėtų atrodyti maždaug taip:
Jei jau turite dizaino grafikus, naudokite juos kaip orientyrus kurdami savo paketus ir pateikiamus dokumentus.

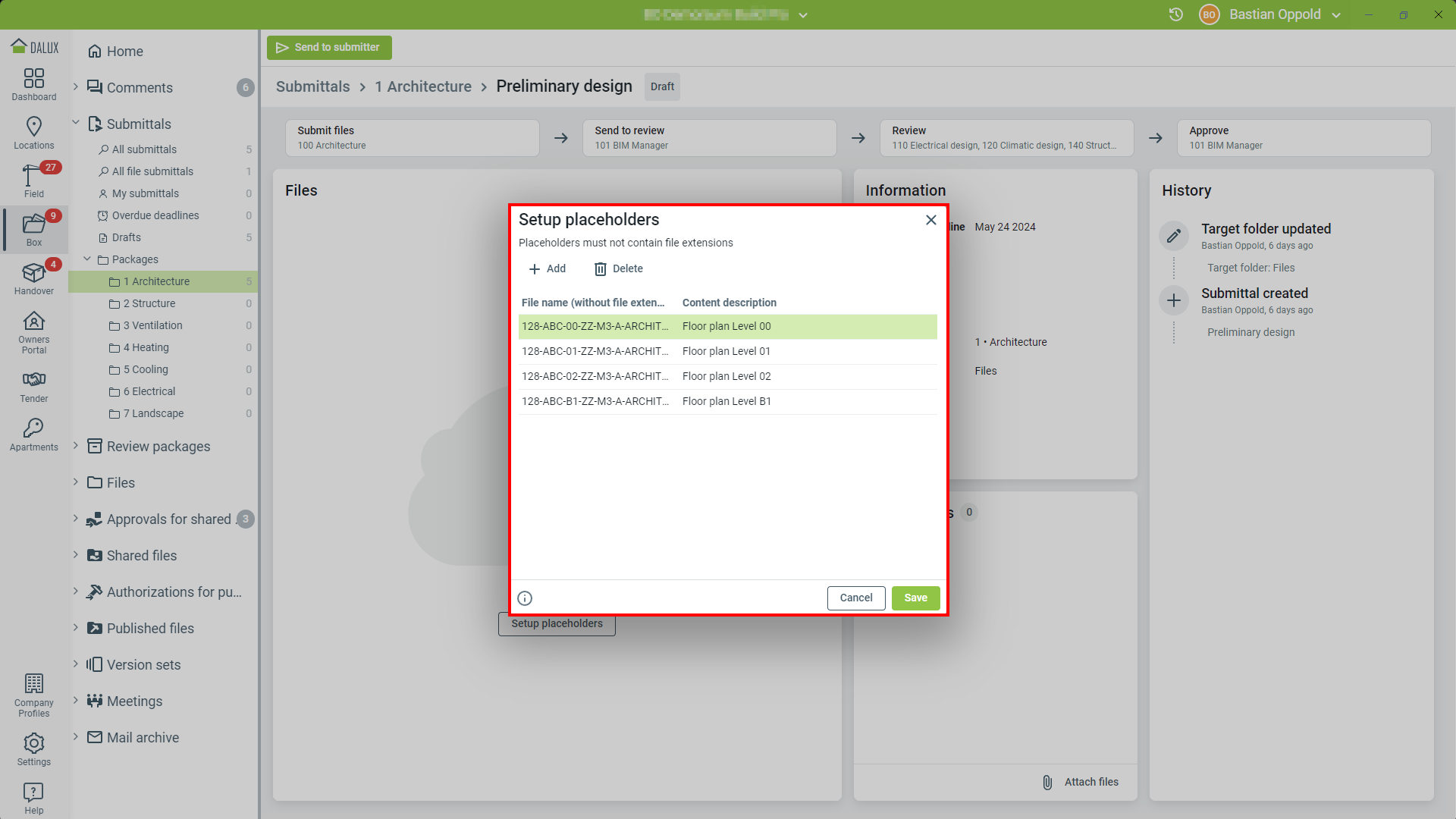

Jei pristatomo produkto apimtis aiškiai apibrėžta, naudokite vietaženklius, kad nurodytumėte tikėtinas bylas. Įsitikinkite, kad naudojate šią funkciją, ypač kai projektas apima bylos pavadinimo suteikimo konvenciją.
Peržiūros srautas
Peržiūros srautas apibrėžia žingsnius, kuriuos turi įveikti pateikti failai, kol bus laikomi atitinkančiais būtinus kokybės standartus. Jis susideda iš keturių žingsnių, kurie priskirti specifinėms pareigoms jūsų projekte:
- Pateikiamas dokumentas (Pateikėjas): Architektas arba inžinierius pateikia dizainą pagal nurodytus kokybės standartus.
- Siųsti peržiūrai (Peržiūros vadybininkas): Dizaino vadovas tikrina, ar visi reikiami failai buvo pateikti reikiamos kokybės.
- Peržiūra: Dizaino komanda peržiūri dizainą, pateikia atsiliepimus ir arba patvirtina, arba atmeta dizainą su komentarais, remiantis jų požiūriu.
- Patvirtinimas: Dizaino vadovas patvirtina/atmeta pateikiamą dokumentą remiantis peržiūra.

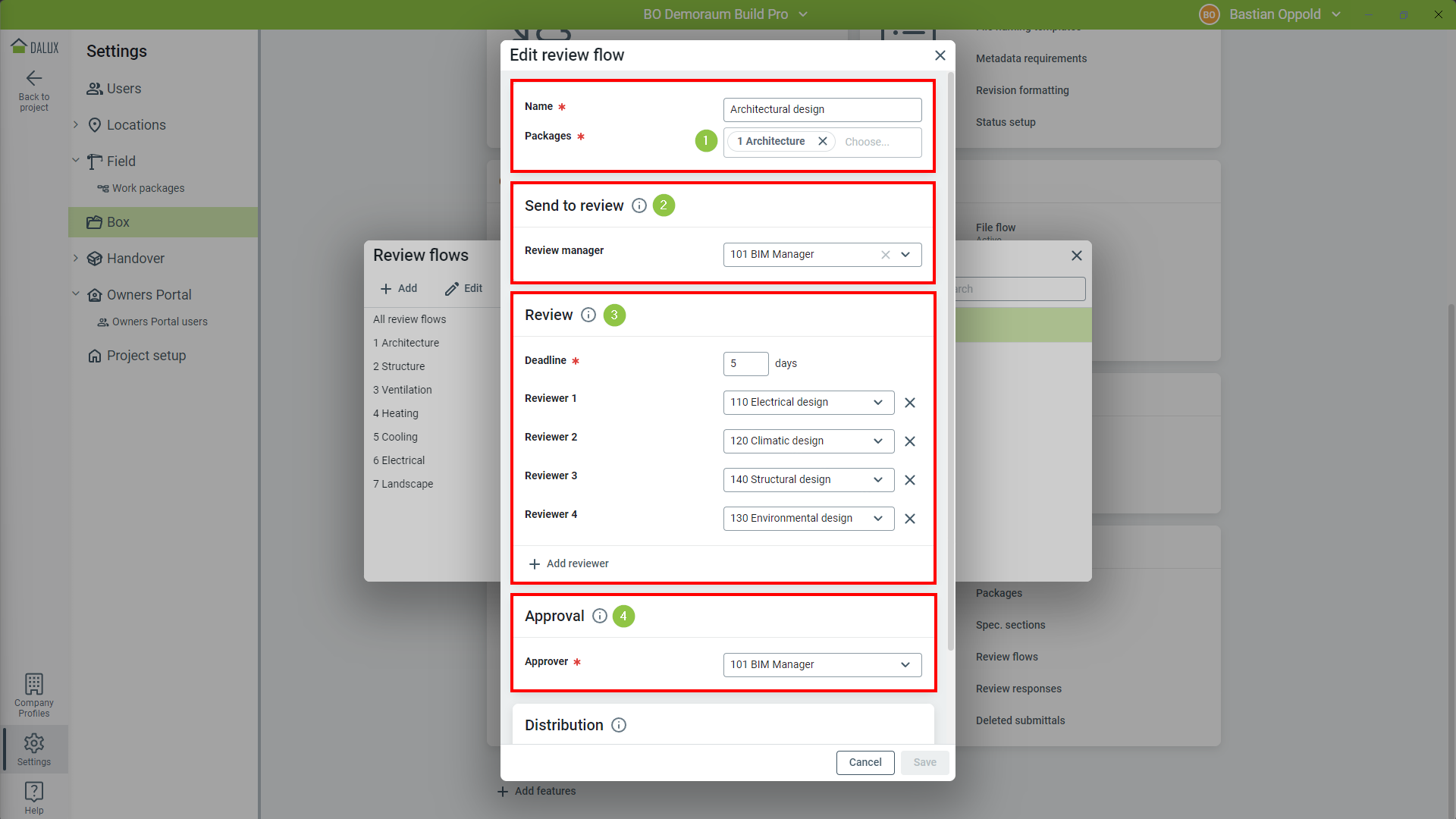

Todėl jūsų srauto nustatymas architektūros dizainui atrodys taip:
Norint sužinoti daugiau išsamios informacijos, galite perskaityti apie peržiūrų srautų nustatymą šiame straipsnyje: Kaip nustatyti pateikiamus dokumentus.
Perskaitykite daugiau
Šie straipsniai išsamiau paaiškina šį procesą, skirtingoms rolėms šiame procese.
- Kaip dizaino vadovas, perskaitykite Pateikiami dokumentai: Kaip sukurti naują pateikiamą dokumentą kad sužinotumėte daugiau apie pateikiamų dokumentų kūrimą
- Jūsų dizaino komandos nariai čia gali sužinoti, kaip pateikti failus: Pateikiami dokumentai: Kaip pateikti failus
- Peržiūrėtojai gali gauti daugiau informacijos apie savo galimybes šiame straipsnyje: Pateikiami dokumentai: Kaip peržiūrėti failus
