Šiame straipsnyje bus aprašyta pagrindinė informacija, kaip naudoti žemėlapio charakteristiką InfraField projektuose.

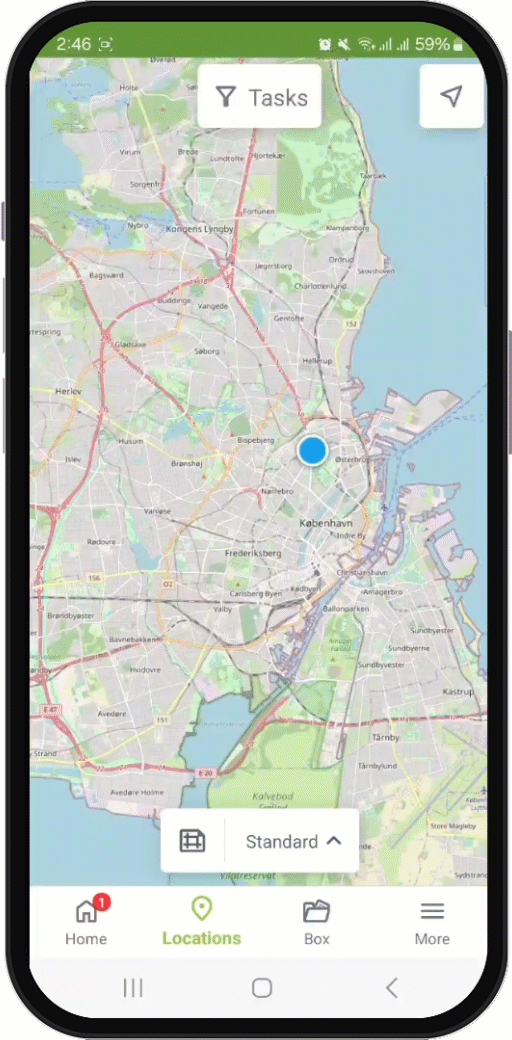

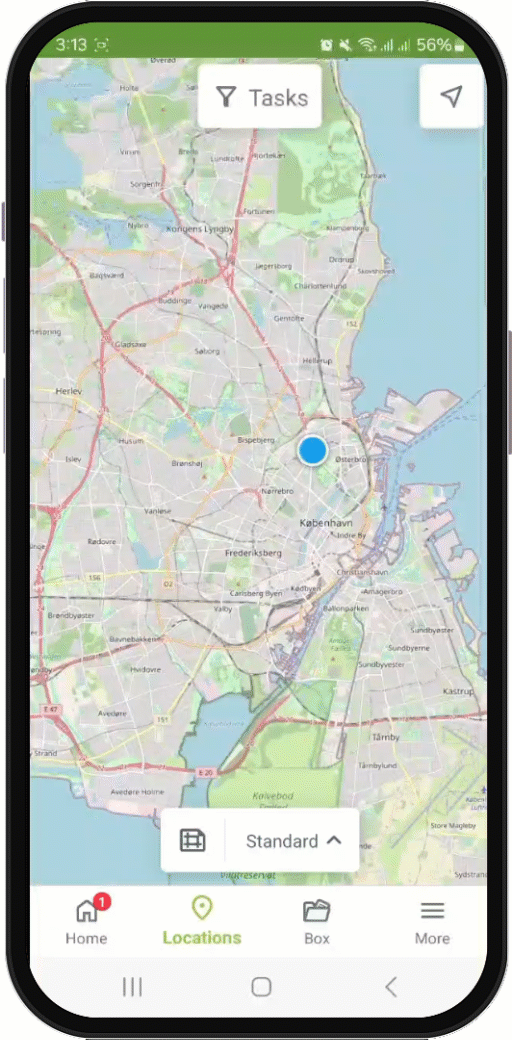

Žemėlapį galima rasti skirtuke Vieta. Tai leidžia peržiūrėti visus jūsų geometrinius duomenis kontekste su aplinkos žemėlapiu.
Keisti tarp žemėlapio ir brėžinių

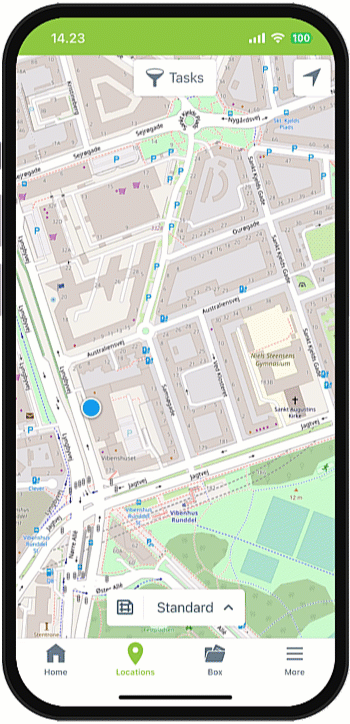

Jei projektas naudoja ir struktūras/sritis, ir žemėlapį, galite tarp jų perjungti paspausdami ant /
piktogramos. Perjungus į žemėlapį bus atidarytas žemėlapio sluoksnis, kurį jūsų projekto administratorius nustatė kaip numatytąjį.
Kai esate žemėlapio rodinyje, galite naudoti -piktogramą, kad grįžtumėte prie paskutinio matyto brėžinio. Panašiai, kai peržiūrite brėžinius, galite naudoti
-piktogramą, kad grįžtumėte į žemėlapio rodinį.
Keisti tarp žemėlapio sluoksnių

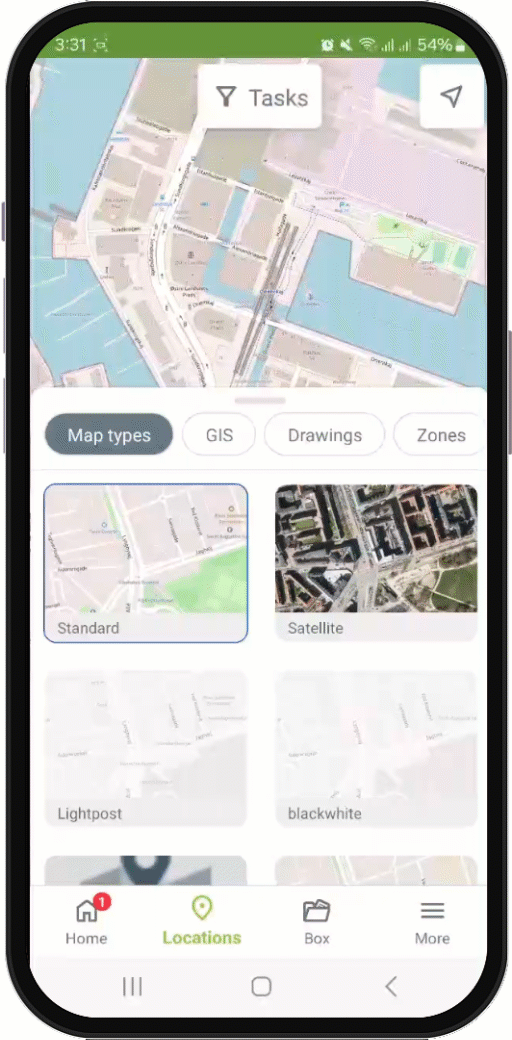

Norėdami perjungti tarp įprastinių žemėlapio sluoksnių, palieskite dabartinio žemėlapio sluoksnio pavadinimą. Tada pasirinkite kitą žemėlapio sluoksnį iš meniu ir uždarykite meniu žemyn braukiant.
Rodyti GIS duomenis Žemėlapyje

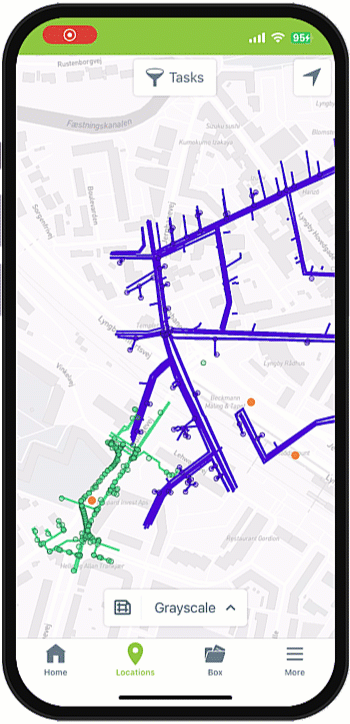

GIS sluoksniai yra žemėlapio rodinyje pasirinktinio žemėlapio sluoksnių meniu. Jie rodomi panašiai kaip Dalux Desktop. Vienu metu galite pasirinkti kelis GIS sluoksnius.

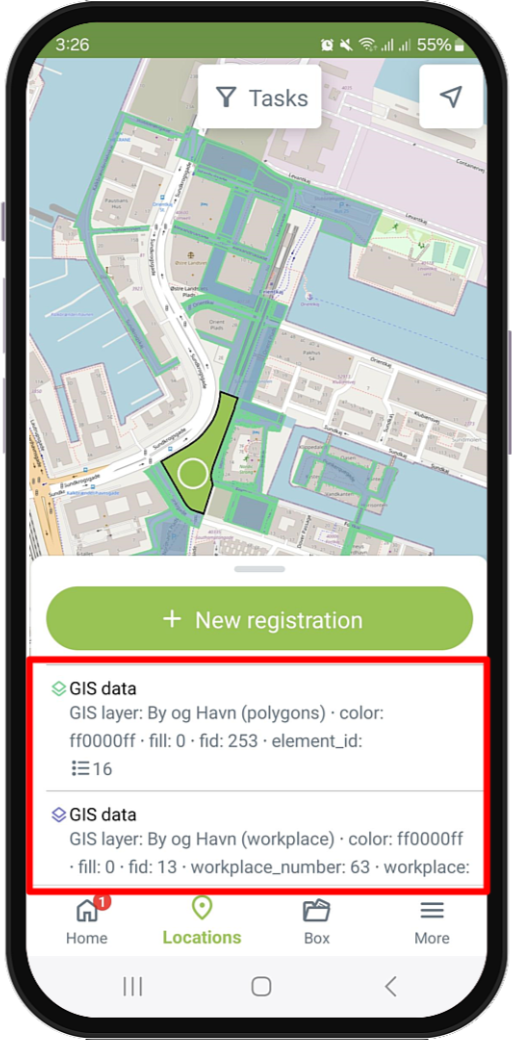

Norėdami pasiekti įvairių objektų metaduomenis, spustelėkite juos ir tada pasirinkite GIS duomenis. Numeris šalia piktogramos nurodo su objektu susietų parametrų skaičių. Paspauskite ant GIS duomenų, kad matytumėte parametrus.
Rodyti brėžinius ir modelius žemėlapyje
Paspaudus ant žemėlapio pavadinimo galite tiesiogiai rodyti brėžinius ir iš viršaus nufotografuotus modelių vaizdus žemėlapyje. Vienu metu galite rodyti kelis modelius ir brėžinius. Paprasčiausiai pasirinkite juos iš meniu, ir žemėlapio rodinys priartės prie aktyvuotos informacijos.
Rodyti zonas žemėlapyje

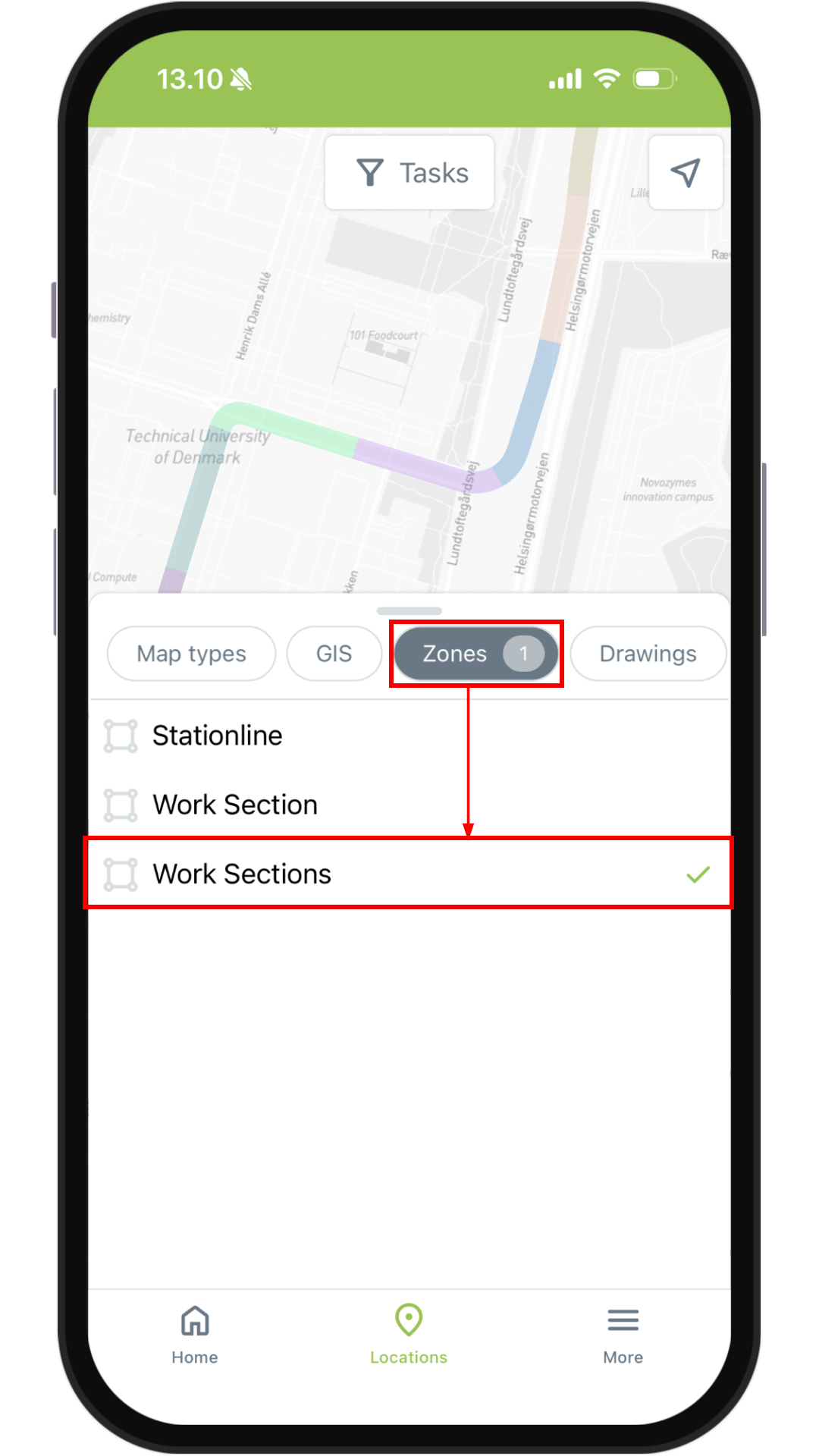

Palieskite žemėlapio pavadinimą, kad peržiūrėtumėte zonas žemėlapyje. Galite pasirinkti kelis zonų sluoksnius ir rodyti juos kartu žemėlapyje.

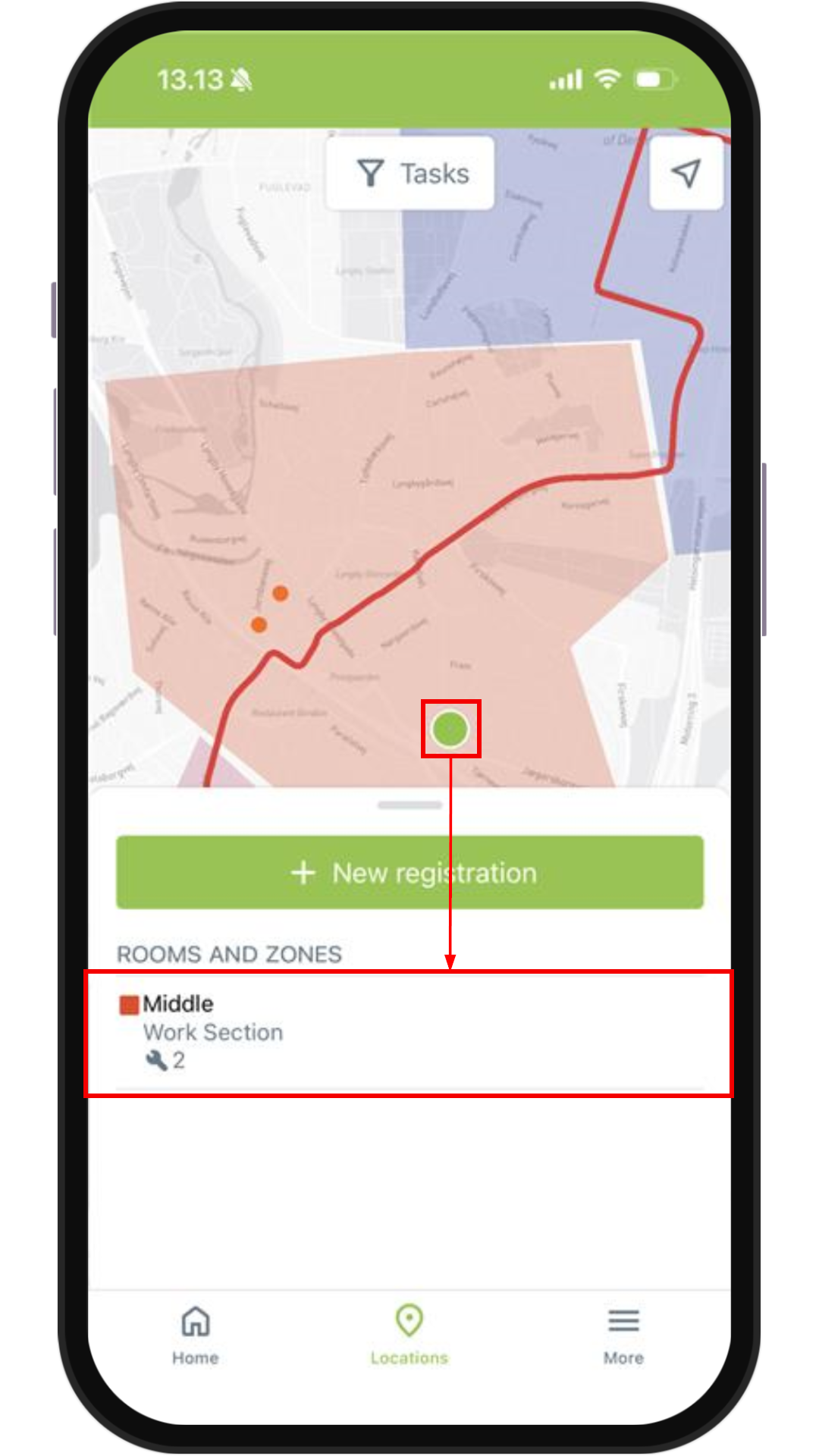

Paspaudus ant zonos sluoksnio, galite pasiekti bet kokius zonų parametrus ir visus šioje zonoje esančius registravimus, kuriuos galite pasiekti.
Rodyti sulygiavimus žemėlapyje

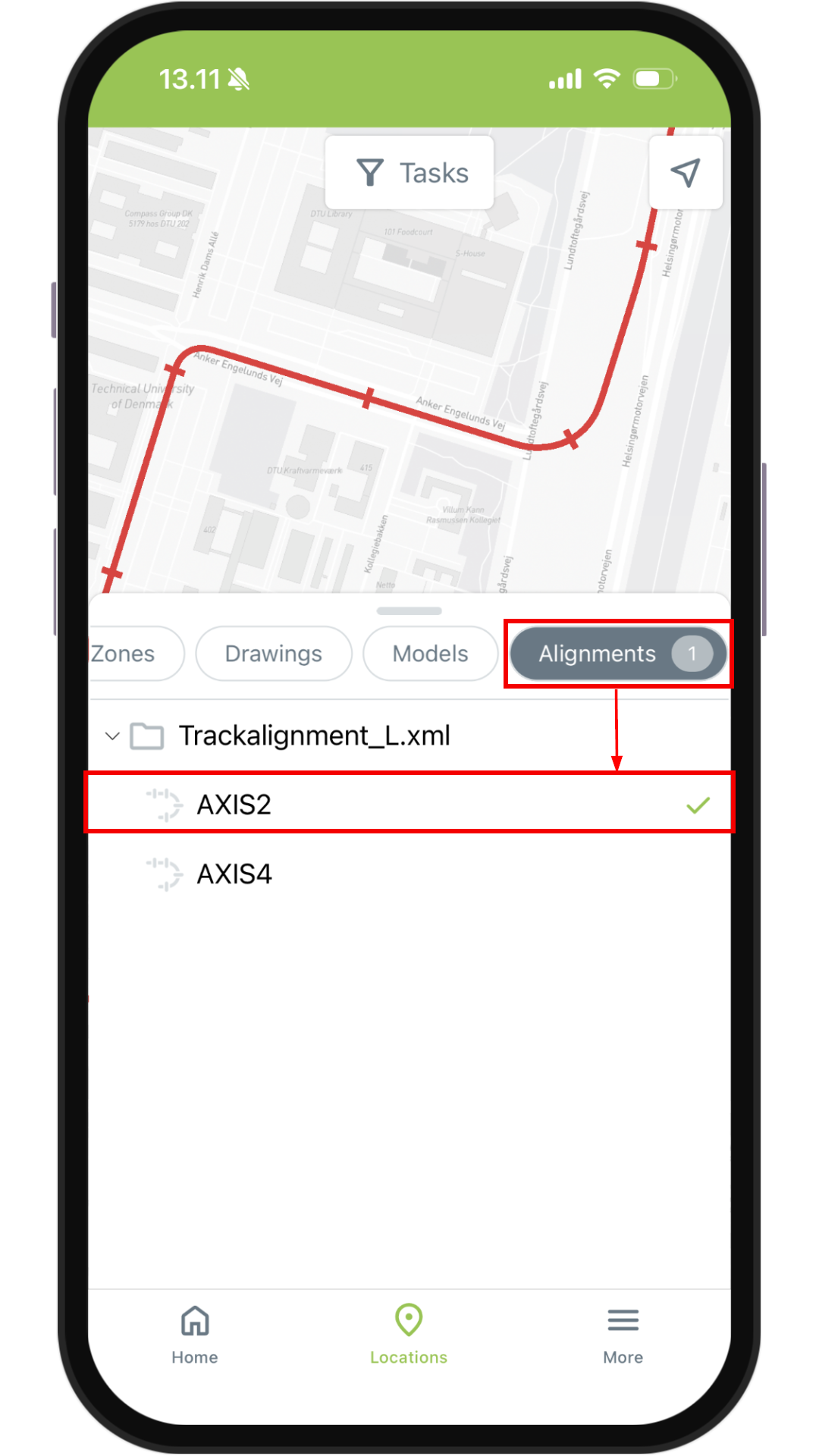

Palieskite žemėlapio pavadinimą, kad peržiūrėtumėte sulygiavimus žemėlapyje. Galite pasirinkti kelis sulygiavimus ir rodyti juos kartu žemėlapyje.

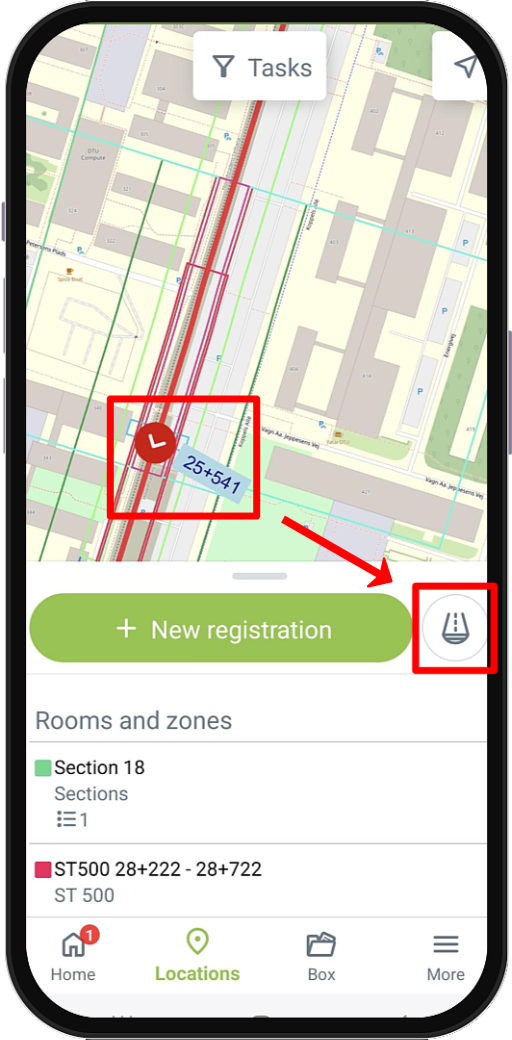

Paspaudus sulygiavimą, o tada paspaudus piktogramą, atsidarys skerspjūvis pasirinktoje vietoje.

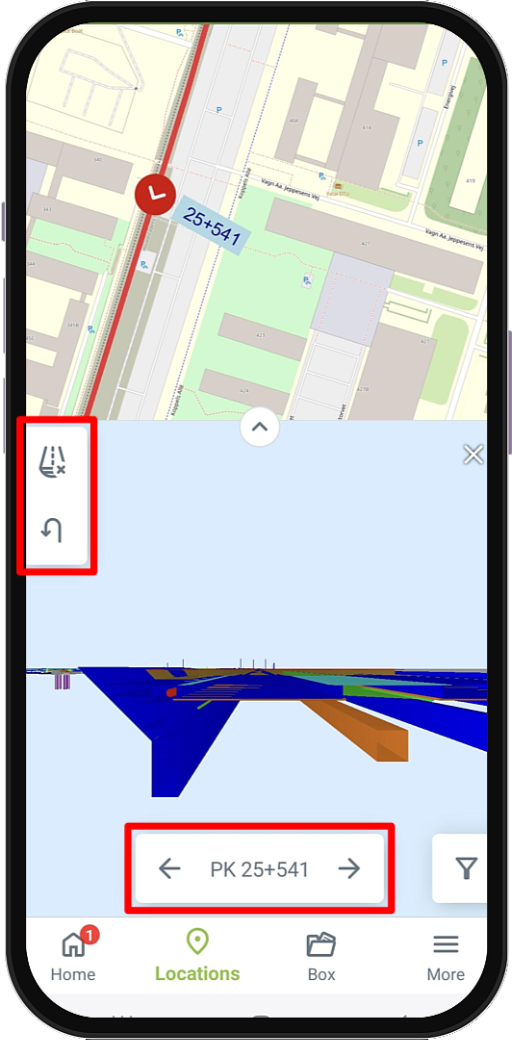

Judėkite palei sulygiavimą naudodami ir
sulygiavimo stoties žingsniui.
Suspauskite pirštais 3D rodinyje, kad priartintumėte arba nutolintumėte. Rodymas bus nustatytas iš naujo, jei pereisite prie naujo žingsnio, kaip aprašyta aukščiau.
Skerspjūvį galite apversti paspaudę .
Uždarykite skerspjūvį paspaudę .
Išjungti žymėjimą

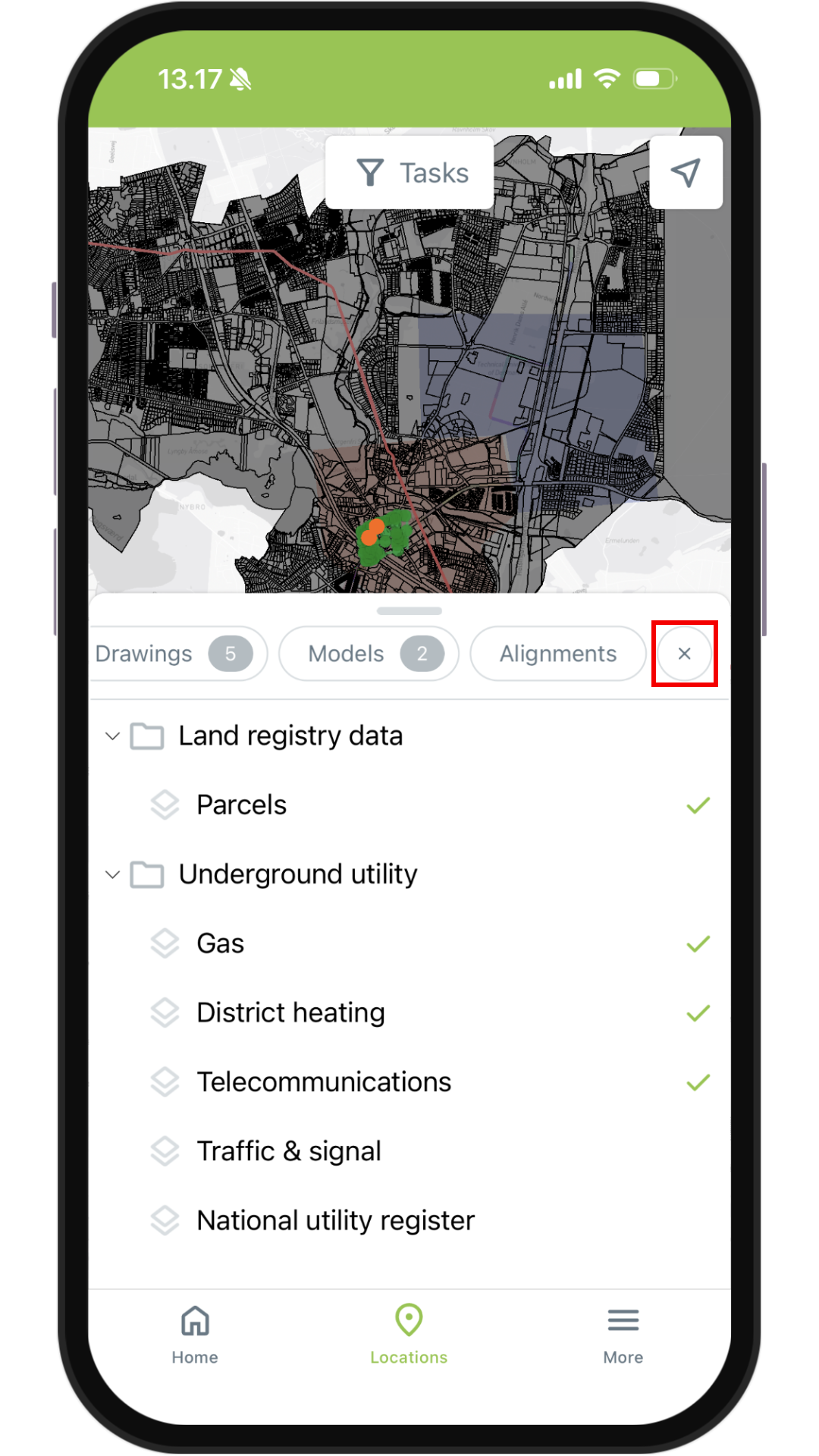

Visus pasirinktus elementus galite panaikinti vienu metu spustelėję dešiniajame krašte esančią piktogramą.
Filtruoti registracijos tipus
Galite naudoti Filtrą, kad rodytumėte registracijas žemėlapyje. Tai veikia panašiai kaip filtravimas brėžiniuose, kur jūs pasirinkite registracijos tipą iš sąrašo. Registracijos bus rodomos kaip etiketės arba taškai žemėlapyje, priklausomai nuo to, kiek priartinsite. Tada galite paspausti ant registracijų, kad jas atidarytumėte.
Skaityti daugiau
Jei norite sužinoti daugiau apie navigaciją žemėlapyje Dalux Desktop, galite perskaityti šį straipsnį: Kaip naudoti InfraField žemėlapius darbalaukyje.
