Kaip naudotis Pastabomis

Šiame straipsnyje parodysime, kaip kurti ir atsakyti į komentarus brėžiniuose, dokumentuose ir BIM modeliuose, bei dalintis jais su projekto dalyviais.

Kaip sukurti naują komentarą

Galite kurti komentarus brėžiniams, dokumentams, ir net BIM modeliams. Be to, galite kurti komentarus, kurie nėra susieti su konkrečiu dokumentu, - paprasto bendravimo tikslais. Kiekvienas komentaras sukuriamas trimis žingsniais:

1. Pasirinkite brėžinį/dokumentą/vietą
2. Pridėti anotaciją
3. Užpildyti komentaro formą

Kaip sukurti komentarus

Kurti komentarus ant 2D brėžinių

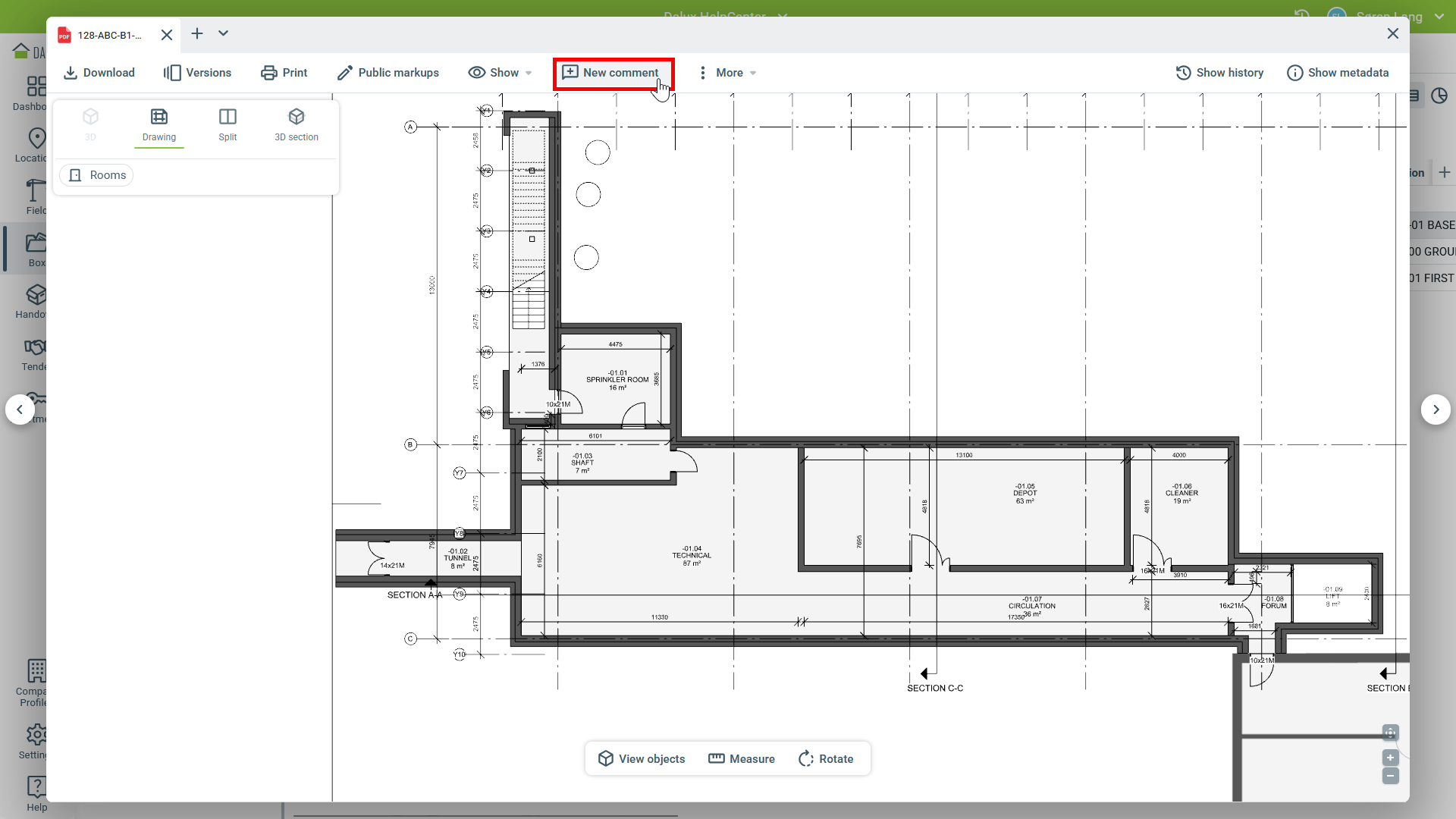

Norėdami pridėti pastabas prie 2D brėžinių, atidarykite brėžinį Box srityje ir spustelėkite Nauja pastaba.

Kurkite komentarus PDF dokumentuose

Komentarus dokumentams galite pridėti taip pat, kaip ir brėžiniams, ir vėl atidarę jie tiesiogiai nukreips į puslapį, kuriame buvo padaryti.

Kurkite komentarus BIM modeliuose

Komentarai BIM modeliuose sukuriami Vieta arba Design.

3D vaizde spustelėkite Pridėti komentarą po to, kai pasirenkate norimą peržiūros tašką.

Kurti komentarus be failo sąsajos

Taip pat galite kurti bendrus komentarus be sąsajos su dokumentais ar brėžiniais.

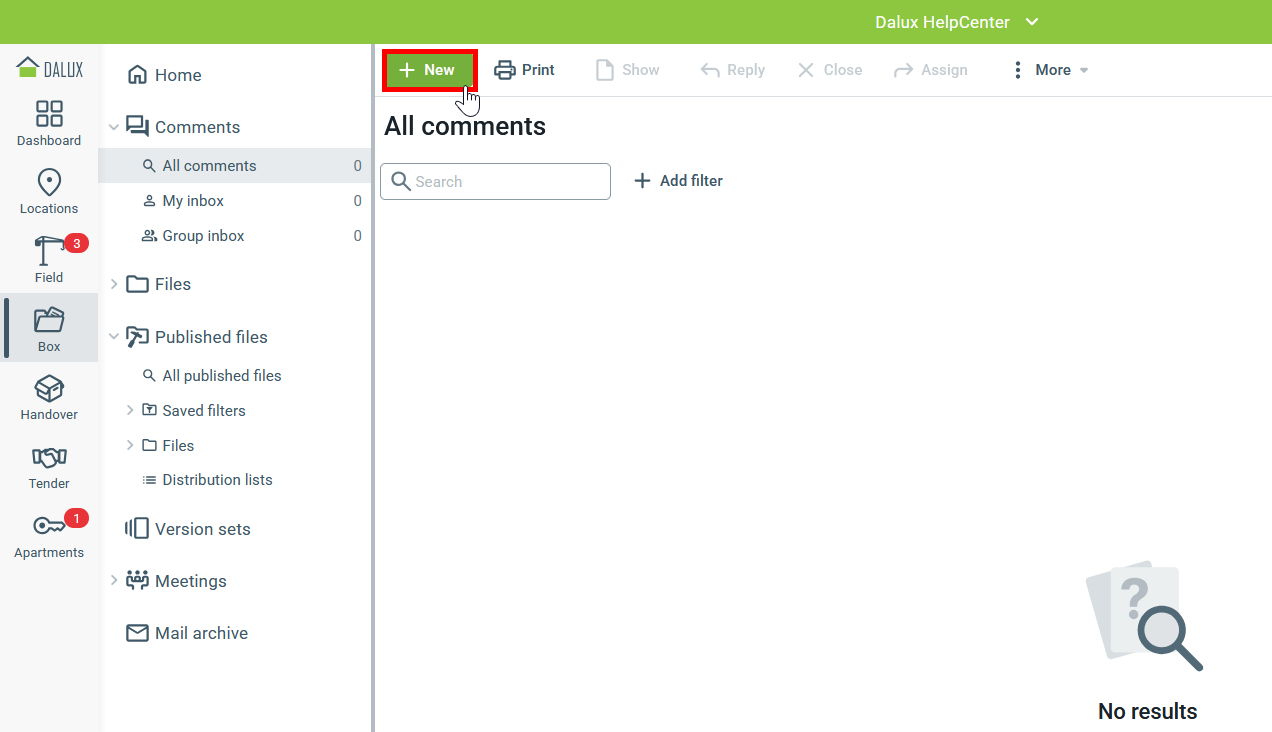

Tam eikite į:

Dėžutė Komentarai Visi komentarai Naujas.

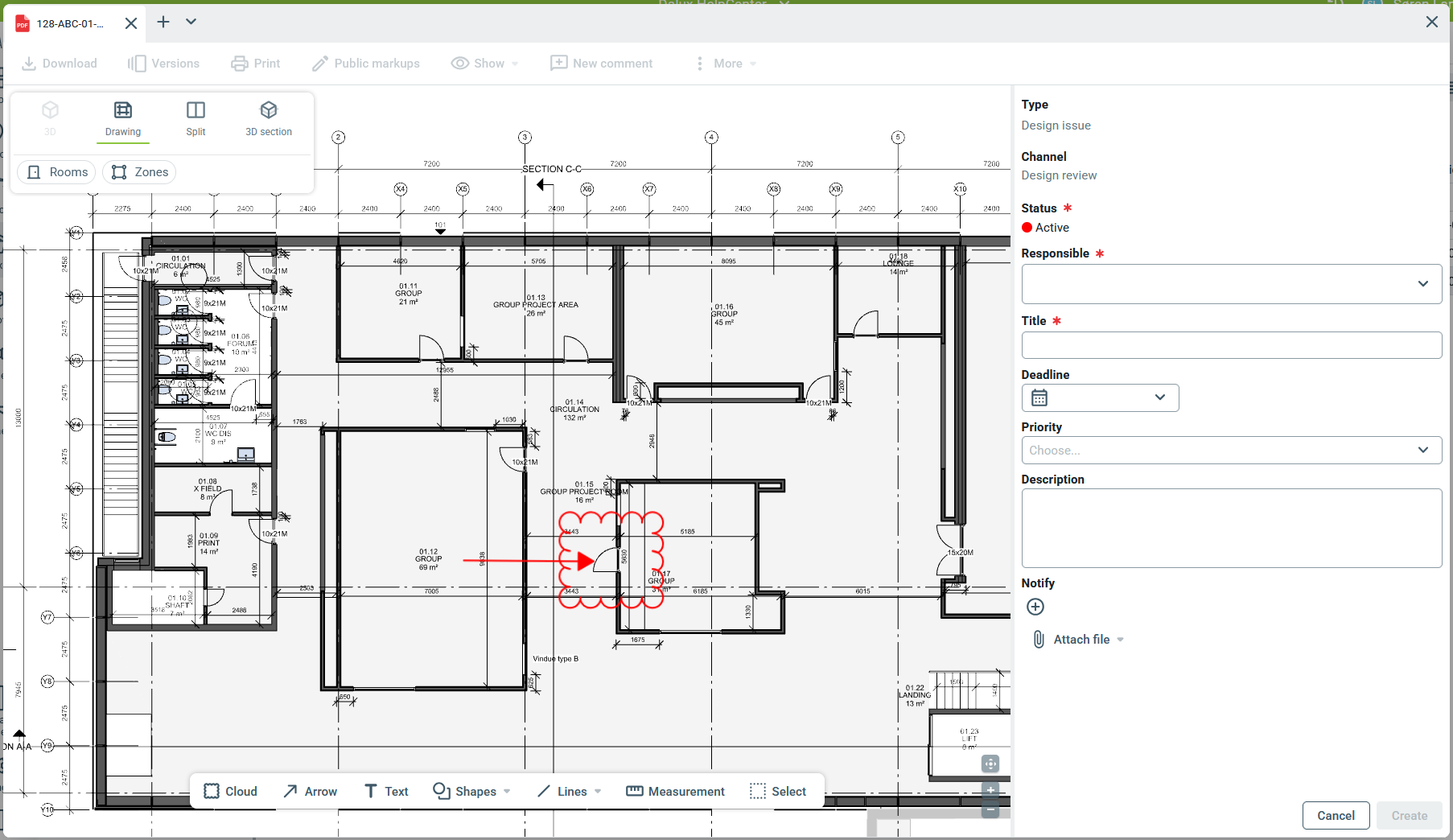

Pridėti anotacijas

Jūs turite įvairių anotacijų įrankių, kuriuos galima naudoti žymint komentaro temą.

• Debesis: Spustelėkite ir vilkite, kad nupieštumėte stačiakampį debesį, arba spustelėkite, kad sukurtumėte savitą formą.
• Rodyklė: Nupieškite rodyklę.
• Tekstas: Rašykite tekstą ir galite keisti šrifto dydį.
• Formos: Pieškite apskritimą, daugiakampį ar stačiakampį.
• Linijos: Pieškite linijas, sukurti išryškinimus, arba pieškite laisvą brėžinį.
• Matavimas (tik 2D): Pridėti tašką iki taško matavimą.
• Pasirinkti: Daugiaobjektį pasirinkimą, kad perkeltumėte arba ištrintumėte kelias pastabas.

Pasirinkę anotaciją savo komentarui, galite pridėti papildomos informacijos, suteikiant papildomą kontekstą. 3D komentarai išsaugos visus atliktus modelio redagavimus, tokius kaip filtrai, spalvų nustatymai ir pjūviai. Taip pat galite įtraukti matavimus į anotacijas, jei reikia.

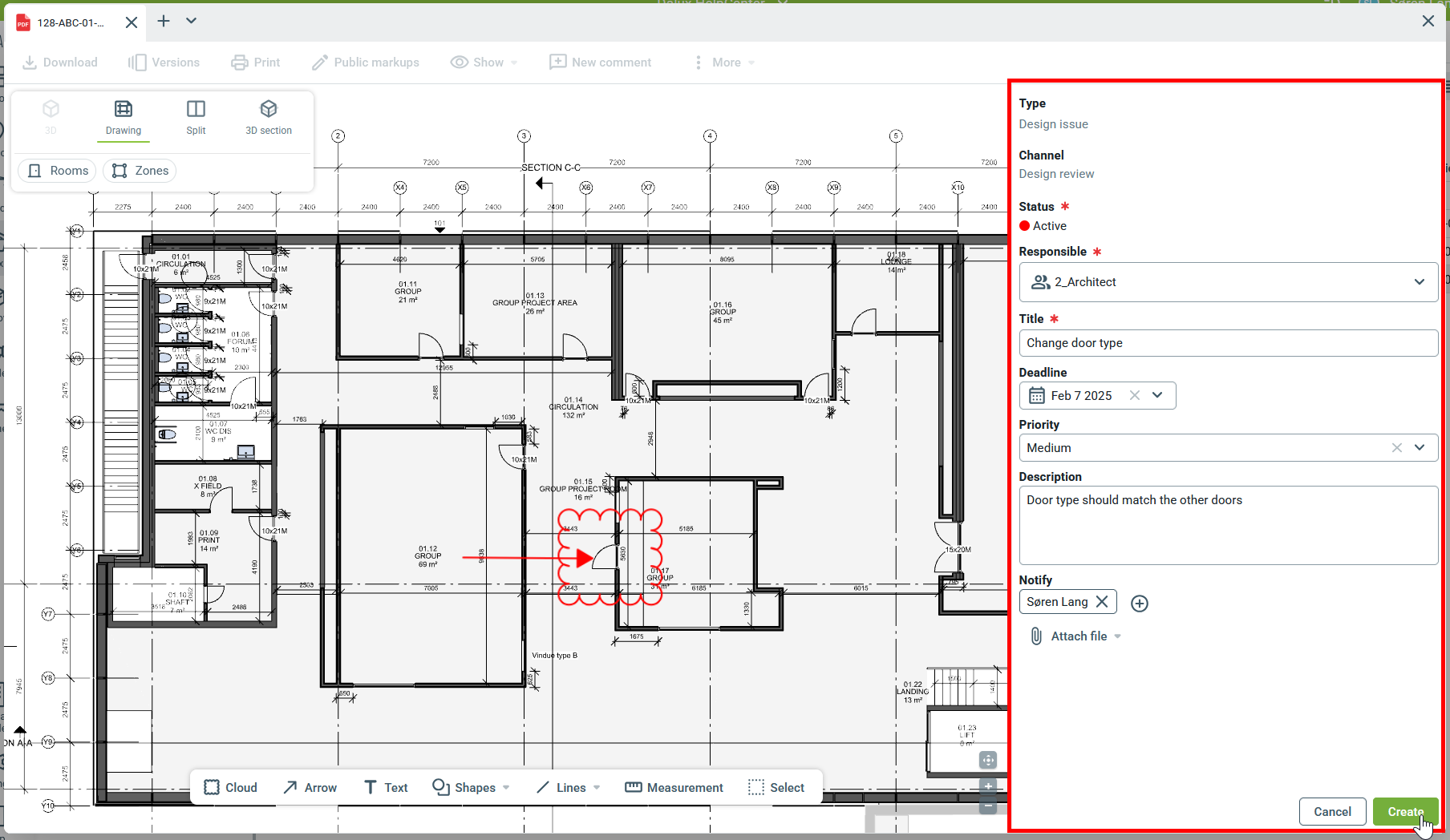

Užpildykite komentaro formą

Kuriant naują komentarą, galite užpildyti pritaikytą formą su visais būtinai reikalingais duomenimis. Informacijos tipas priklauso nuo jūsų projekto, bet visada apims:

• Komentaro tipas: Tipas yra pasirenkamas sukūrimo metu ir vėliau pakeistas negali būti.
• Kanalas: Kanalas apibūdina dalyvius, kurie gali matyti komentarus.
• Statusas: Pasirinkite naujo komentaro statusą. Spalvoti taškai veikia jūsų anotacijų spalvas ir suteikia geresnę apžvalgą sąrašo vaizde bei ant brėžinių ir dokumentų.
• Antraštė: Antraštė turėtų apibendrinti komentaro temą.
• Terminas: Nustatykite terminą, iki kada komentaras turėtų būti išspręstas.
• Aprašymas: Aprašymas pateikia išsamesnį komentaro turinį.
• Pranešti: Pridėti dalyvius, kurie papildomai, atsakingiems asmenims, turėtų būti informuojami apie pakeitimus.
• Pridėti bylą: Komentaro aiškumui padidinti galite pridėti susijusius failus.

Laukeliai, pažymėti , yra privalomi ir privalo būti užpildyti. Kaip komentaro kūrėjas, visada būsite pridėtas prie 'Pranešti' skilties ir taip būsite informuotas apie pakeitimus, atliktus dalyvių.

Kopijuoti pastabas jų kūrimo metu

Jums yra galimybė dublikuoti komentarą į kitą failą ar puslapį. Tai gali būti naudinga problemoms, kilusioms skirtinguose aukštuose ar elementuose.

Vienoje matomoje vietoje atidarykite išskleidžiamąjį meniu ir pasirinkite 'Ant šio ir kito failo'.

Tai sukurs naują komentarą ir atvers langą, kuriame galėsite pasirinkti papildomą failą. Komentaro turinys bus nukopijuotas, o anotacijos bus įterptos į tą pačią vietą, jei naujas failas turi tokius pačius matmenis. Prieš išsaugodami kaip naują komentarą, galite redaguoti turinį.

Atkreipkite dėmesį, kad priedai nebus dubliuojami naujame komentare.

Kaip peržiūrėti komentarus

Gaunant apžvalgą

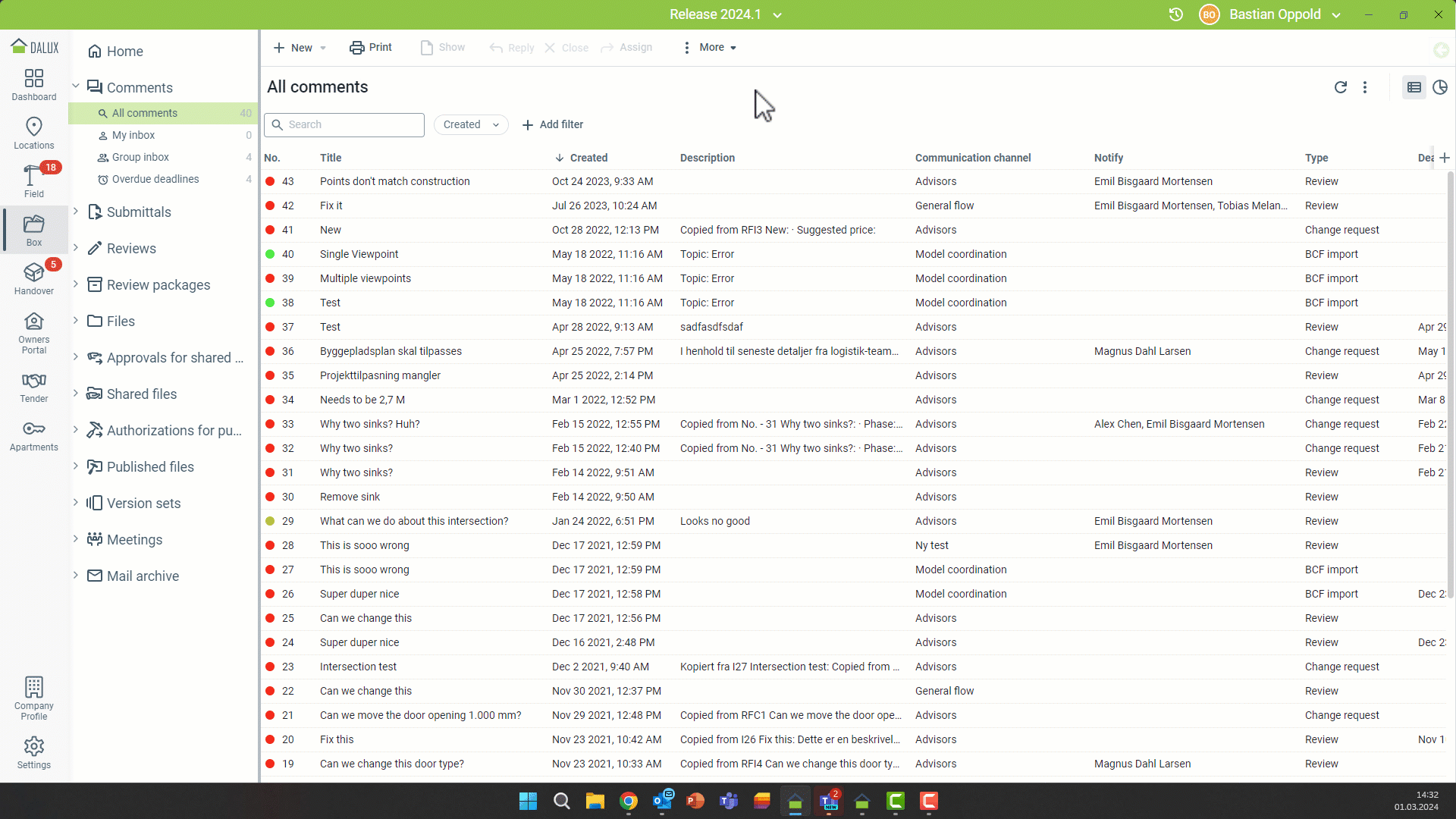

Galite gauti apžvalgą visų komentarų kanalų, kurių esate dalis, apsilankę:

Dėžutė Komentarai Visi komentarai

Čia rasite sąrašo peržiūrą su visais komentarų duomenimis, kuriuos galite naudoti ieškant, filtruojant, rikiuojant arba analizuojant. Galite pridėti daugiau prieinamų stulpelių naudodami -piktogramą.

Paspaudę galite matyti komentarus įvairiose diagramose su pasirinktiniais nustatymais.

Paspaudus grįšite į sąrašo rodinį.

Dalux pateikia jums 3 iš anksto nustatytus filtrus:

• Mano gauti pranešimai: Čia rasite visus komentarus, už kuriuos esate atsakingas
• Grupės gauti pranešimai: Čia rasite visus komentarus, už kuriuos atsakingas jūs ar kitos jūsų naudotojų grupės nariai
• Pavėluoti terminai: Čia rasite visus komentarus, už kuriuos atsakinga jūsų naudotojų grupė ir kurių terminas jau praėjo

Rodyti pastabas

Yra du būdai atidaryti 2D komentarus. Arba atidarykite juos iš sąrašo vaizdo

Dėžutė Komentarai Visi komentarai Pasirinkite komentarą Rodyti

arba tiesiogiai atidarykite iš brėžinio

Dėžutė Failai / Bendrieji failai / Paskelbti failai Pasirinkite brėžinį / dokumentą

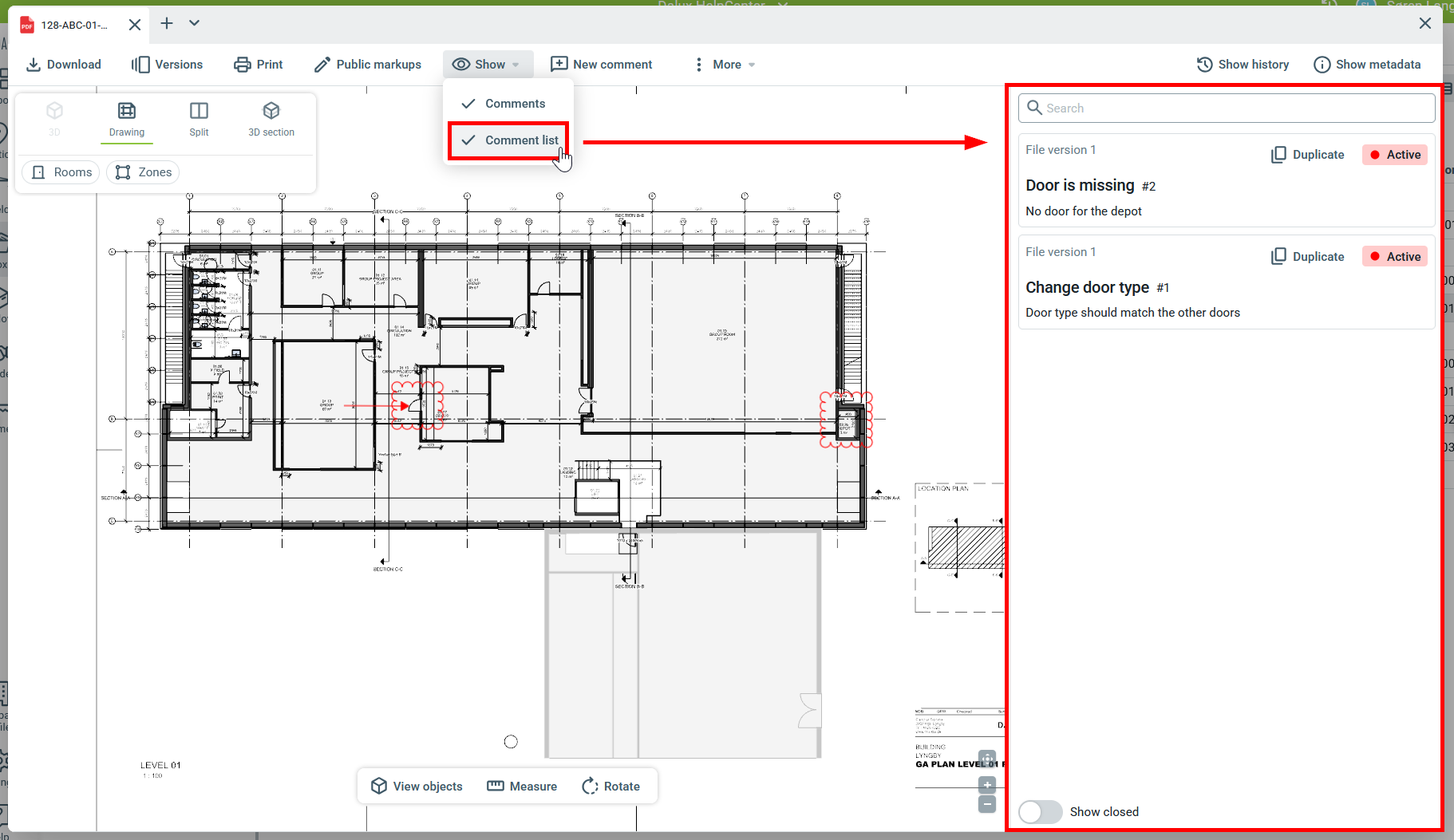

Norėdami pamatyti visus atsiliepimus atidarytame brėžinyje, aktyvuokite 'Komentarų sąrašą' po Rodyti.

Norėdami peržiūrėti 3D komentarus, turite du pasirinkimus, kaip juos atidaryti. Galite arba naviguoti į:

Dėžutė Komentarai Visi komentarai Pasirinkite komentarą Rodyti

arba galite juos atidaryti naudodamiesi BIM Viewer, eikite į:

Vietos ' Komentarai' Pasirinkite komentarą

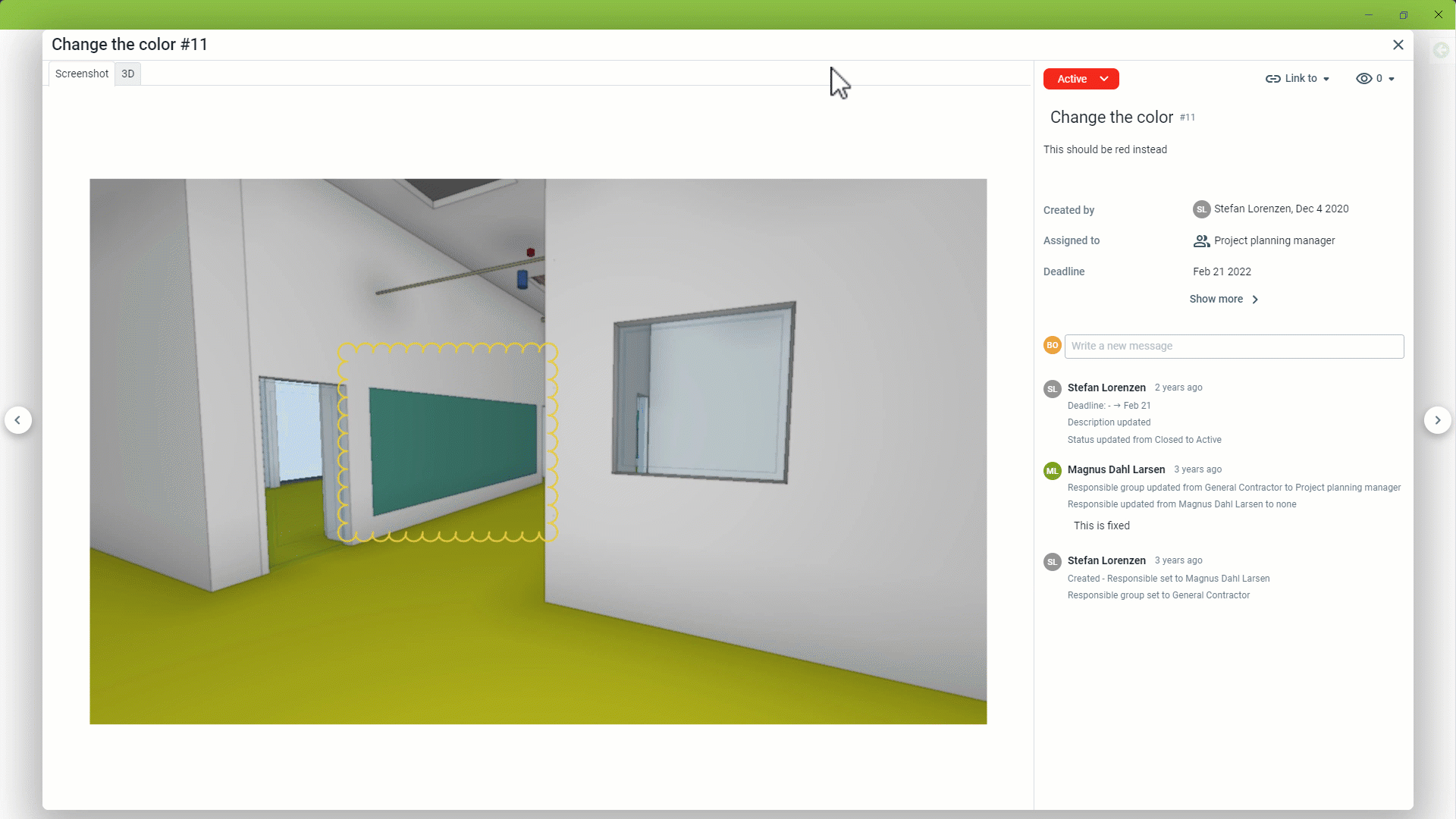

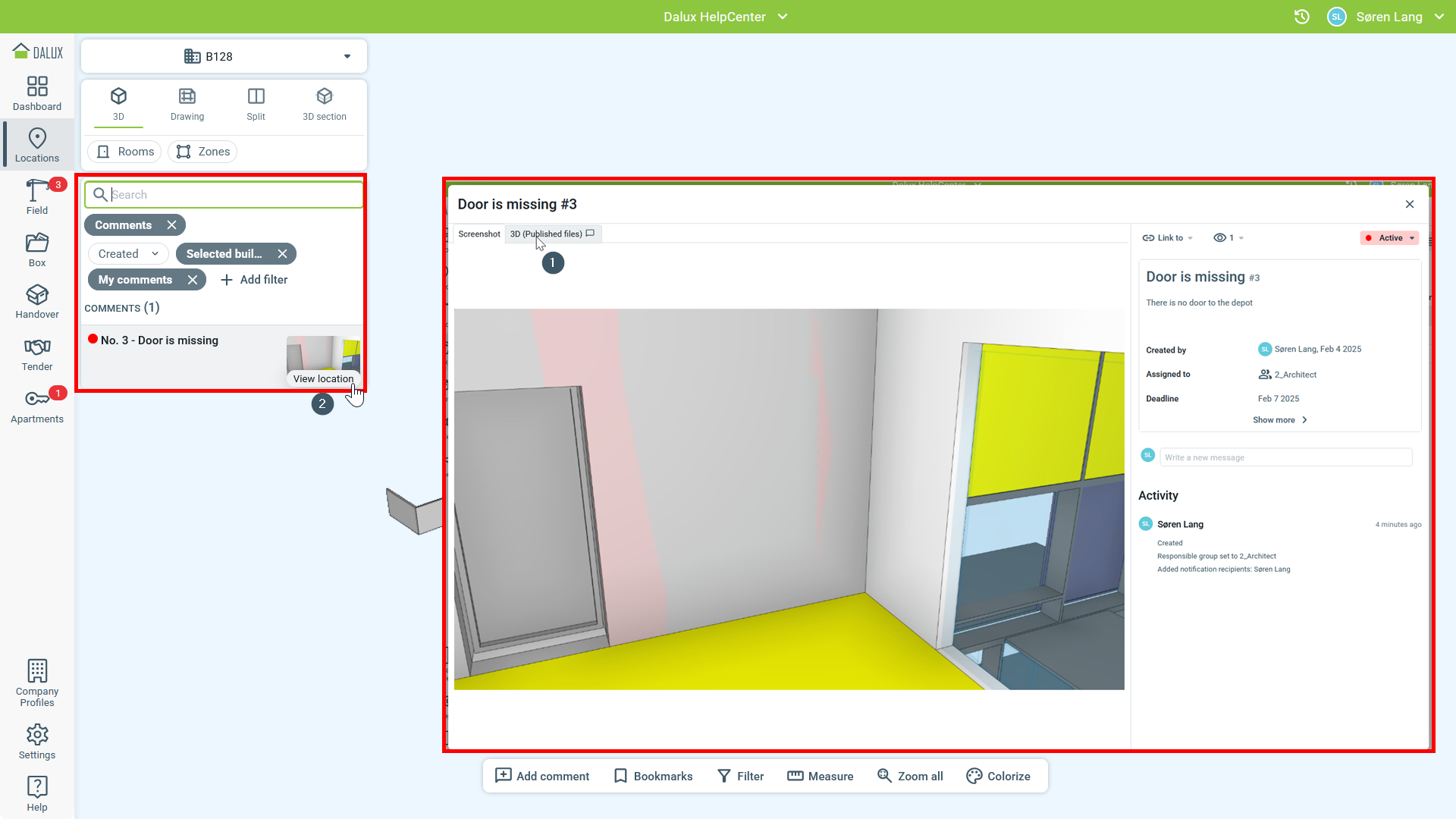

3D komentarai visada turės ekrano nuotrauką iš vaizdo taško, kuriame buvo sukurtas komentaras. Galite tiesiogiai pereiti prie modelio pozicijos spustelėję ant '3D' iš Box (1) arba 'Peržiūrėti vietą' Vietai (2):

Dubliuoti esamus komentarus

Kai komentarų sąrašas yra atidarytas žiūrint brėžinį, galite daryti esamų komentarų kopijas. Tai sukurs naują komentarą su kopija esamo komentaro anotacijos ir savybių reikšmių.

Atkreipkite dėmesį, kad priedai nebus dubliuojami naujame komentare.

Iš sąrašo žiūrėjimo pasirinkite 'Dublikuoti', tai sukurs naują komentarą esamame faile.

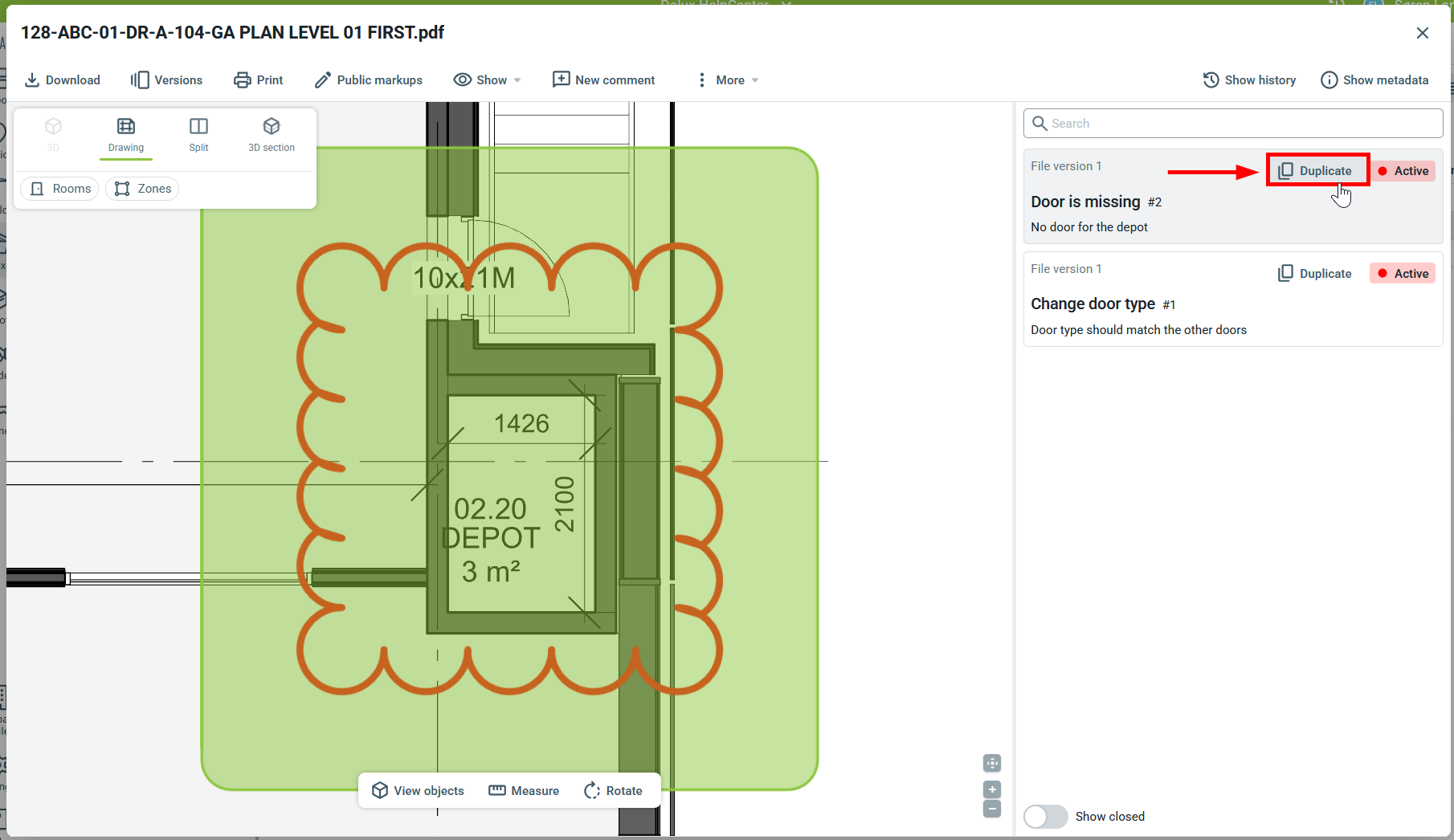

Spustelėkite esamo komentaro žymėjimo ir pasirinkite 'Dublikuoti' arba 'Kitame faile'.

Jei pasirinksite 'Dublikuoti', tai sukurs kopiją komentaro toje pačioje vietoje, jei pasirinksite 'Kitame faile', tai atvers langą, kuriame galėsite pasirinkti kitą failą.

Komentaro turinys bus nukopijuotas, o anotacijos bus įterptos į tą pačią vietą, jei naujas failas turi tokius pačius matmenis.

Kaip atsakyti į komentarus

Atidarius komentarą, turite keletą galimybių jį redaguoti arba atsakyti.

• Redaguoti aprašymą ar pavadinimą: Jei reikia pakeisti komentaro aprašymą ar pavadinimą, tai galima padaryti spustelėjus šalia aprašymo arba šalia pavadinimo, kai užvedate pelę virš jo.
• Redaguoti būseną: Galite pakeisti komentaro būseną arba jį uždaryti, jei turite tam teisę.
• Redaguoti Priskirta asmeniui: Tai leidžia pakeisti, kam komentaras yra priskirtas.
• Susieti su kitais komentarais: Šia funkcija galite susieti komentarą su kitu jau esančiu komentaru arba sukurti naują susietą komentarą.
• Redaguoti terminą: Jei reikia pakeisti komentaro terminą, tai galima padaryti spustelėjus šalia termino.
• Rodyti daugiau: Peržiūrėti ir pakeisti daugiau informacijos šiame komentare.
• Rašyti naują žinutę: Pridėti naują žinutę. Ankstesnės žinutės vis dar prieinamos žinučių gijoje. Prie žinutės galite pridėti failus iš „Box“, kompiuterio ar iškarpinės.

Ištrinti komentarą

Vartotojo nustatymai

Norėdami ištrinti komentarą, turite būti savo projekto administratoriumi arba projekto planavimo vadovu. Taip pat turite turėti bent teises peržiūrėti komentarą.

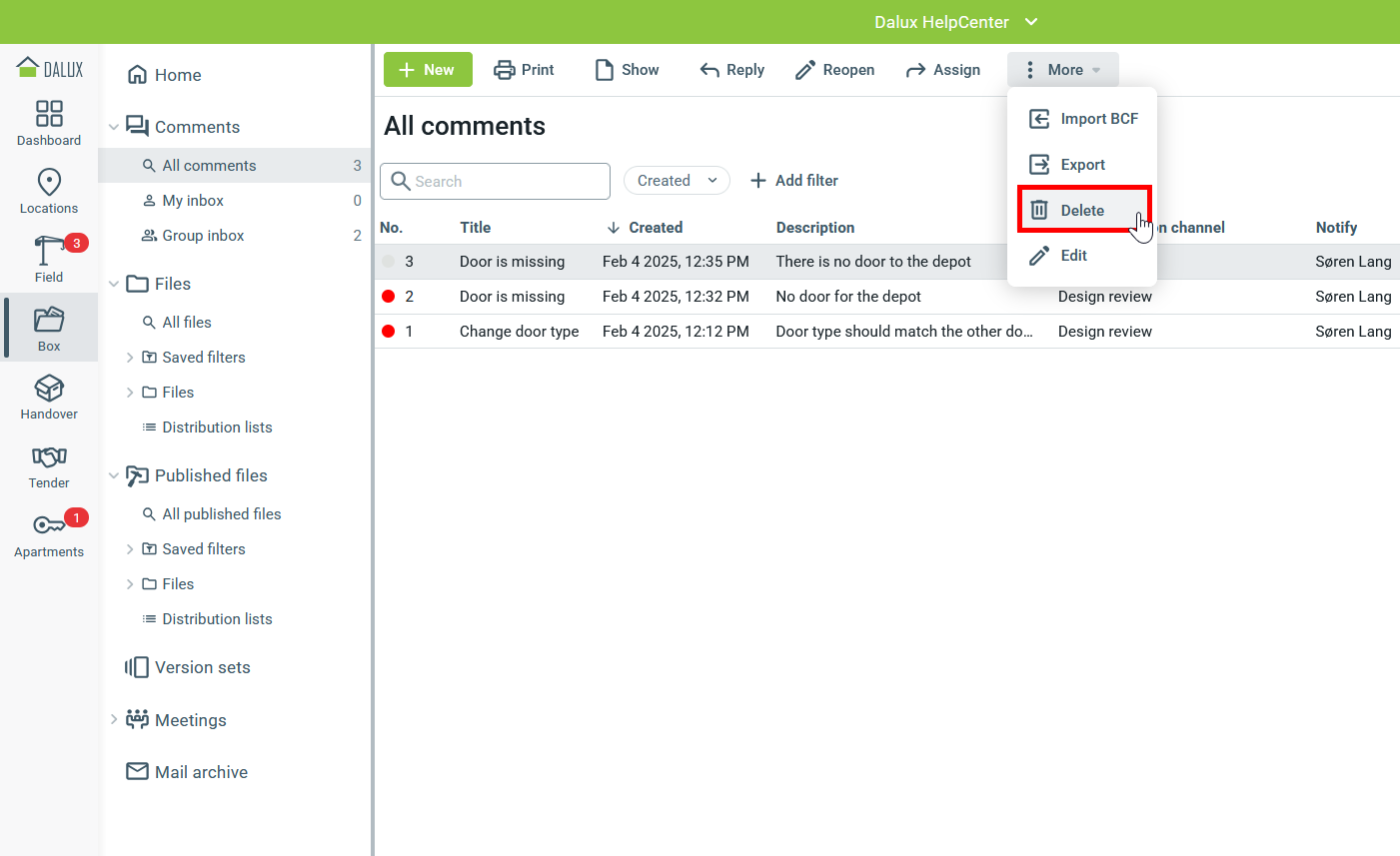

Komentarą galima ištrinti tik tuo atveju, jei jis yra uždarytas. Norėdami ištrinti komentarą eikite į

DėžutėKomentaraiPasirinkite komentarąDaugiauTrinti.
