Šiame straipsnyje aptarsime, kaip nustatyti ir naudoti savybių tikrinimus metaduomenų validavimui.
Metaduomenų įteisinimo tikslas yra užtikrinti, kad būtų tenkinami turto reikalavimai. Tai galėtų būti reikalavimai BEP (BIM įvykdymo planas) arba DDP (Skaitmeninis pristatymo planas), arba konkretus tikslas, pvz., kiekio pavertimas.
Kaip nustatyti savybių tikrinimus
Sužinokite daugiau
Ši funkcija reikalauja žinių apie modelio įteisinimo funkciją. Jei norite sužinoti daugiau, skaitykite mūsų straipsnį apie Modelio įteisinimas: Kaip atlikti patikras.
Sukurti savybių taisykles
Parametrų taisyklės yra taisyklių rinkiniai, taikomi objektams, siekiant patikrinti, ar informacija pridėta ir ar laikomasi projekto reikalavimų.
Šios savybių taisyklės nustatomos nepriklausomai nuo jokių disciplinų ar objektų grupių, todėl galite naudoti jas visose disciplinose.

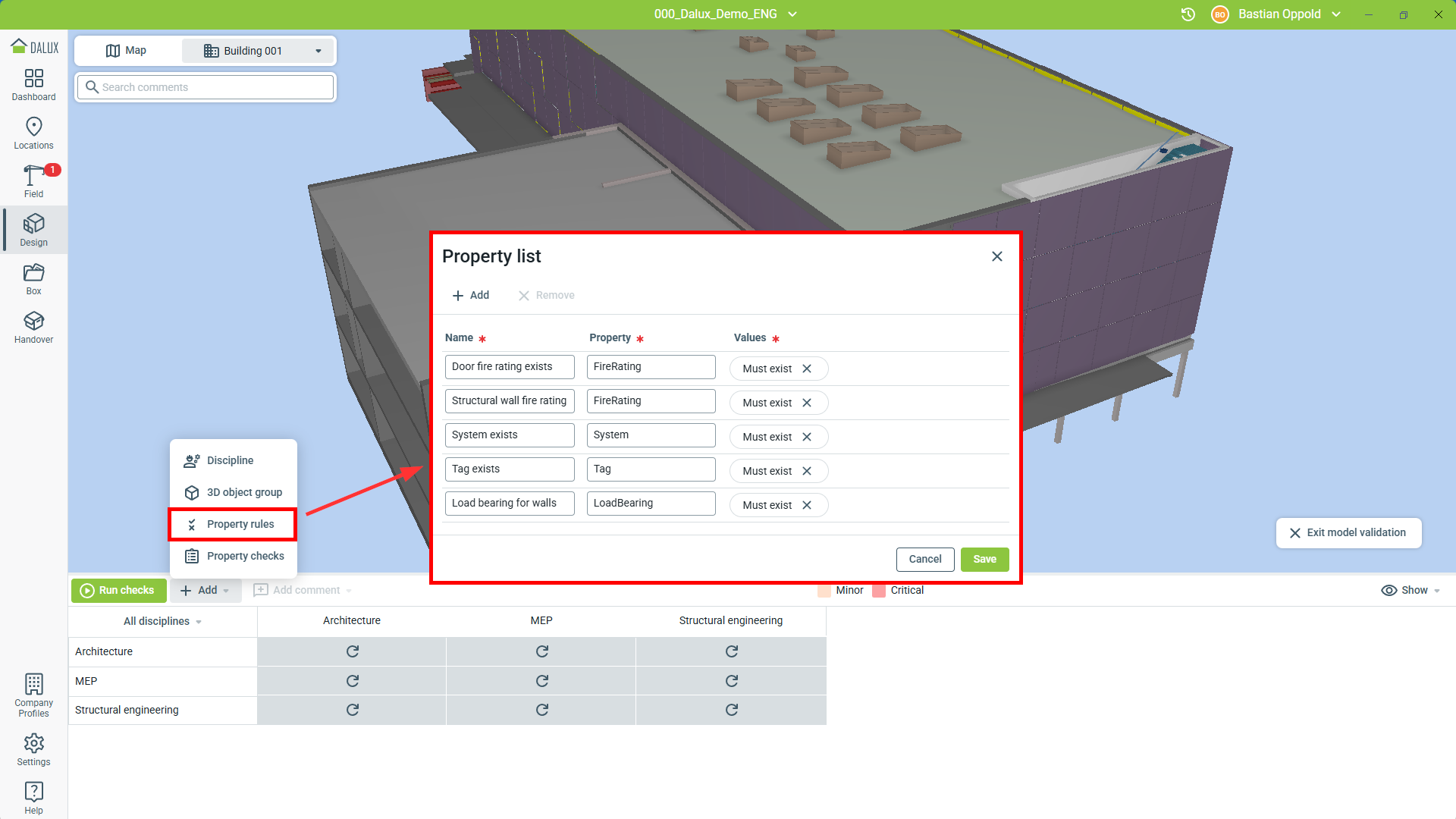

Sukurkite naują parametrų taisyklę eidami į:
Design
Pasirinkite pastatą
Modelio tikrinimas
Pridėti
Parametrų taisyklės
Pridėti
Tada įveskite savybių taisyklės pavadinimą, pasirinkite savybę, kurią turi atitikti konkretūs reikalavimais, ir nurodykite, konkretų reikalavimą kurį ši savybė turi atitikti. Šiems reikalavimams galite pasirinkti tarp šių vertės:
- Privalo egzistuoti: Šiai savybei privalo egzistuoti vertė.
- Lygus (Tekstas): Savybės vertė turi būti teksto eilutė, kuri yra tiksliai lygi tam, kas parašyta čia.
- Lygus (Skaitinis): Savybės vertė turi būti lygi šiam skaičiui.
- Didesnis arba lygus: Savybės vertė turi būti didesnė nei arba lygi šiam skaičiui.
- Mažesnis arba lygus: Savybės vertė turi būti mažesnė nei arba lygi šiam skaičiui.

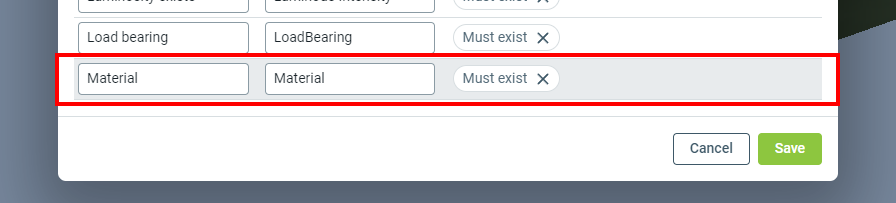

Šiame pavyzdyje federuoto modelio sienos turi atitikti BEP, reikalaujant, kad konstrukcinių sienų metaduomenyse būtų nurodytos naudojamos medžiagos. Šiuo atveju nustatome turto savybę 'Medžiaga' ir reikšmę 'Turėtų egzistuoti':
Sukurkite savybių tikrinimus
Vartotojo nustatymai
Savybių tikrinimą galima atlikti projekto administratorius, projekto planavimo vadovas, ar naudotojas vartotojų grupėje, kuri gavo prieigą prie 'Design'.

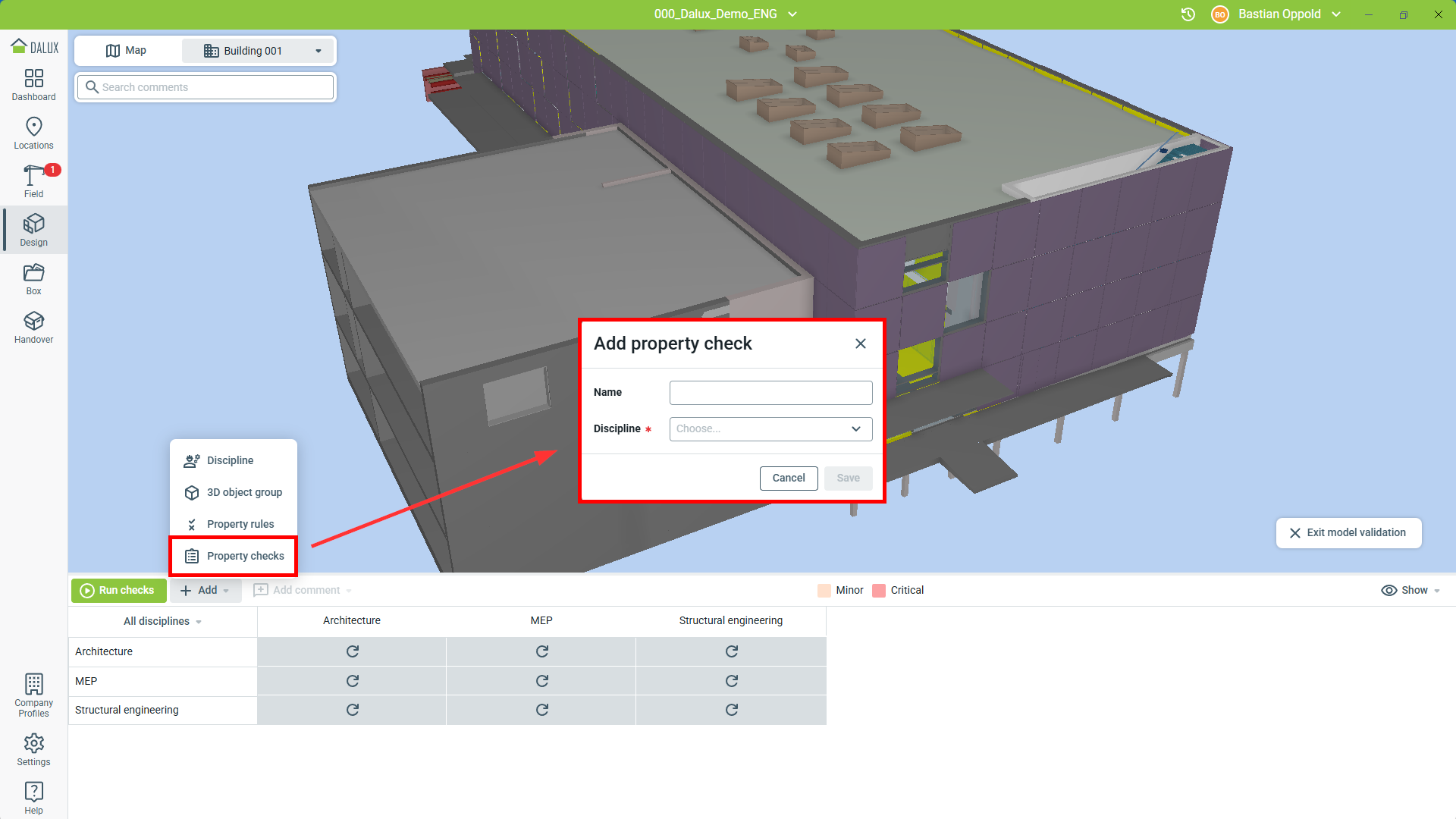

Norėdami sukurti savybių tikrinimus, eikite į
Design
Pasirinkite pastatą
Modelio tikrinimas
Pridėti
Parametrų tikrinimai.
Iš šio naujo lango galite kurti ir projektuoti savybių tikrinimą. Pavadinkite ją ir pasirinkite discipliną, kuriai ji turėtų būti sukonfigūruota.
Pridėkite tikrinimus disciplinoms
Kai sukūrėte savybių taisykles ir savybių tikrinimus, galite juos pritaikyti savo objektų grupėms.
Norėdami tai padaryti, atidarykite discipliną su apibrėžtu parametrų tikrinimu ir spustelėkite atitinkamame objektų grupės langelyje.
Dabar pasirinkite visas taisykles, kurios susijusios su šiomis objektų grupėmis. Šiame pavyzdyje sienos turėtų būti nurodomos su informacija apie ugnies klasifikacijas, ar jos yra laikančiosios ir jų medžiagingumu:
Spustelėkite „'Išsaugoti' ir nuosavybės tikrinimas yra paruoštas naudojimui modelio įteisinime tikrinti metaduomenis.
Patvirtinkite metaduomenis, naudodami nuosavybės tikrinimus
Kai parametrų tikrinimai bus sukurti ir nustatyti, jų galima naudoti modelio tikrinime, kad patikrintų metaduomenis, kuriems jie buvo sukonfigūruoti.
Norėdami naudoti sukurtus nuosavybės tikrinimus, eikite į
Design
Pasirinkite pastatą
Modelio vertinimas.
Tada pasirinkite pastatą. Iš čia galite paleisti visas patikras iš karto arba pasirinkti konkretų nuosavybės tikrinimą, kurį norite paleisti.
Modelis dabar rodo visus modelio objektus, kurie neatitinka nuosavybės taisyklių. Taip pat gausite visų pažeidimų apžvalgą tolimesniam tyrimui.

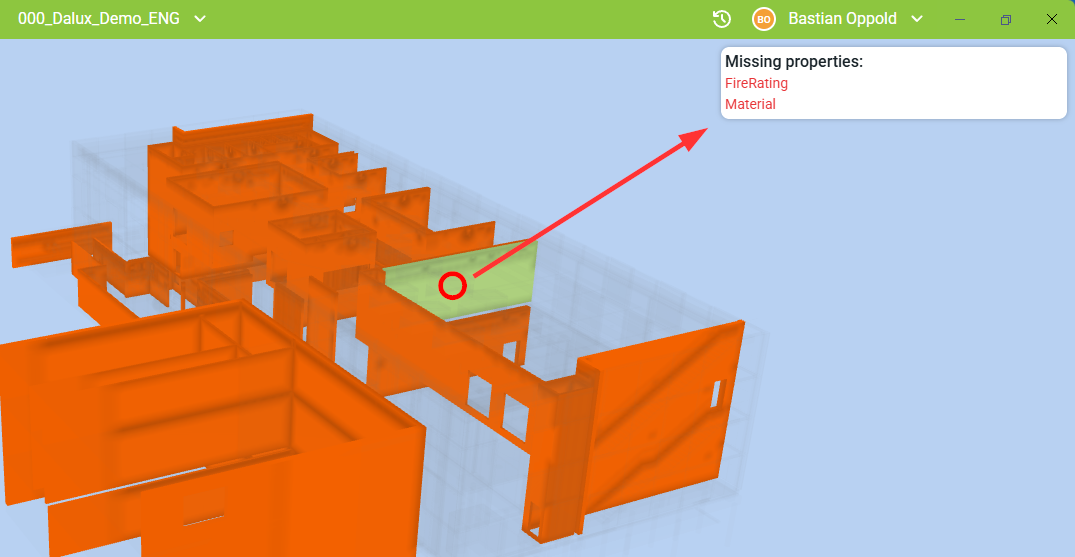

Pasirinkus vieną iš objektų, taip pat bus rodoma, kokių savybių trūksta:
Tada galite informuoti atitinkamą asmenį, sukurdami komentarą ar redaguodami nuosavybes patys modeliavimo programoje. Tam, kad tai būtų dar patogiau, galite taip pat naudoti „Dalux Revit“ įskiepį.
Sužinokite daugiau
Jei metaduomenis turi pateikti kiti suinteresuotieji asmenys nei pradininkas, pvz., konsultantas turi pridėti ugnies klasifikacijas architektūriniam modeliui, apsvarstykite BIM duomenų failus.
Koreguoti duomenis naudojant Revit priedą
Išsiaiškinę trūkstamą metaduomenį, naudodamiesi nuosavybės tikrinimais, dabar galite naudoti „Revit“ įskiepį tiesiogiai atidaryti atitinkamą objektą, kurį reikia pakeisti.
Sužinokite daugiau
Jei pirmiausia reikia atsisiųsti Revit priedą, skaitykite mūsų straipsnį apie tai, kaip jį nustatyti: Kaip nustatyti Revit priedą

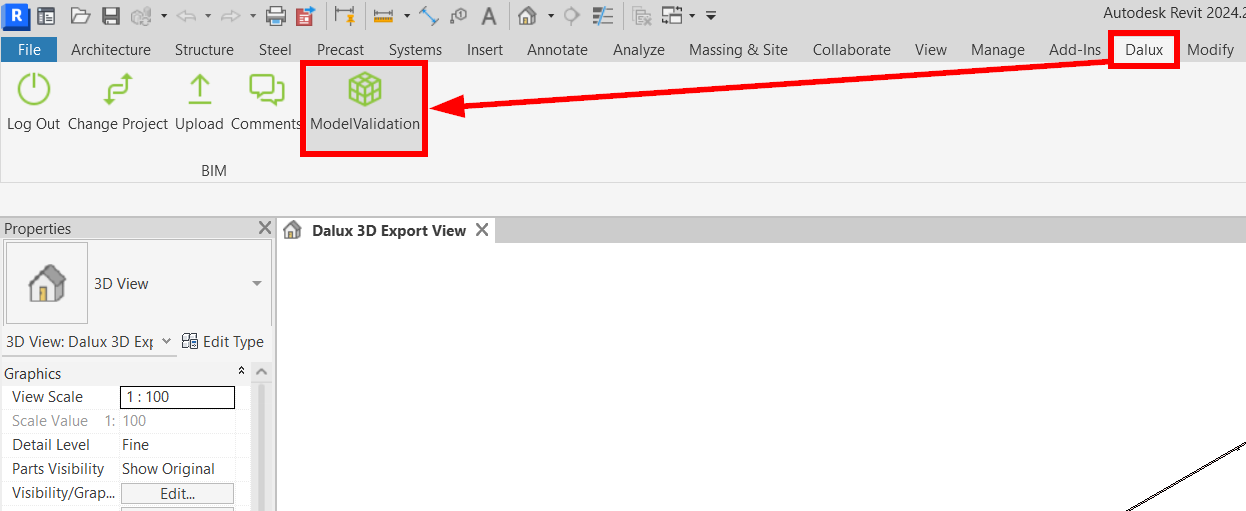

Pirmiausia, paleiskite Revit ir įkelkite modelį. Tada eikite į „'Dalux'“ skirtuką ir atidarykite „Dalux“ naudodami Modelio Patvirtinimas mygtuką:
Atvėrę Dalux, pasirinkite tinkamą pastatą ir bylą, tada pasirinkite metaduomenų tikslą, kaip aprašyta anksčiau straipsnyje.

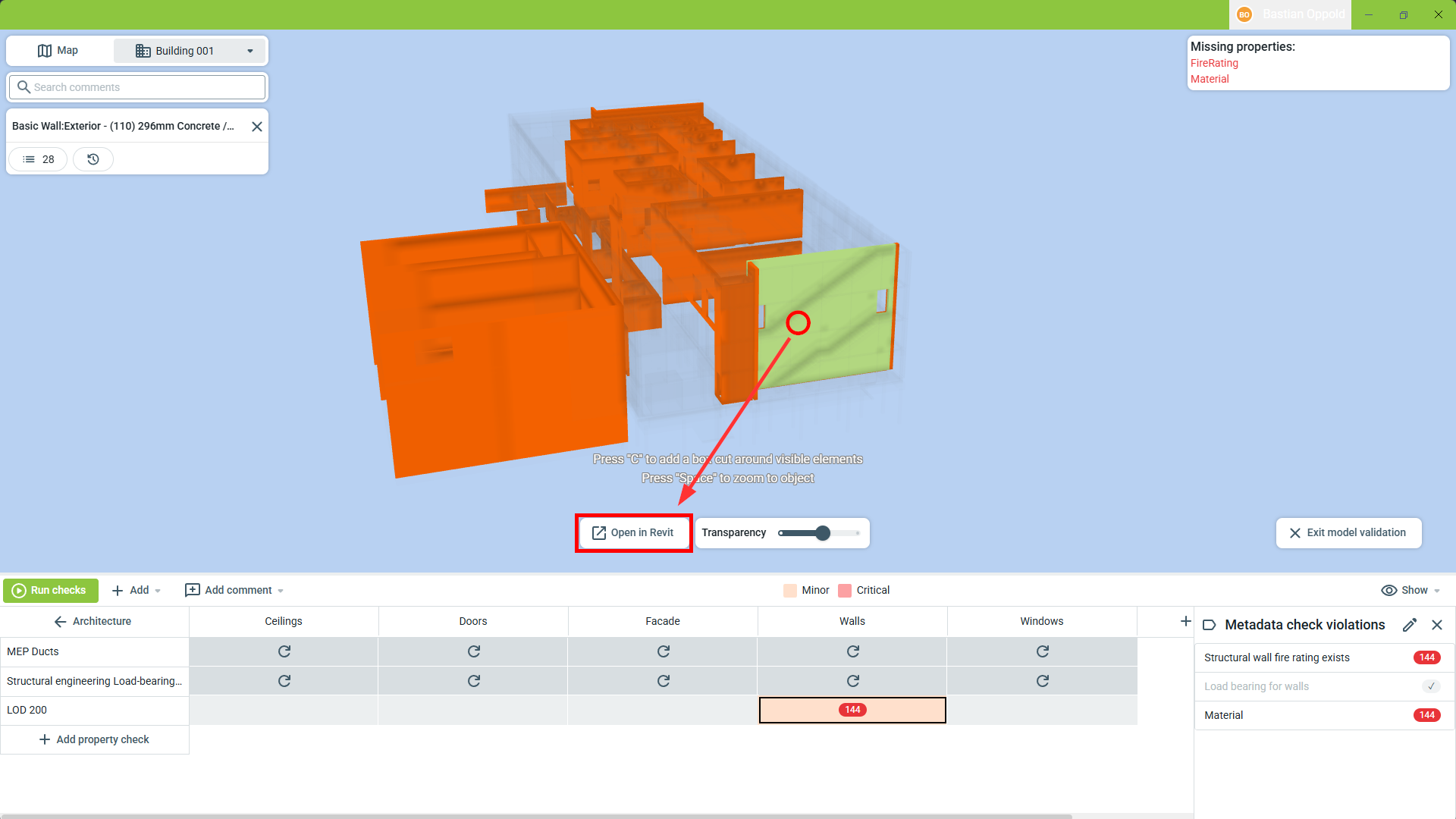

Dabar „Dalux“ pasirinkite paryškintą objektą, kurį norite pakeisti, ir spustelėkite Atidaryti Revit:

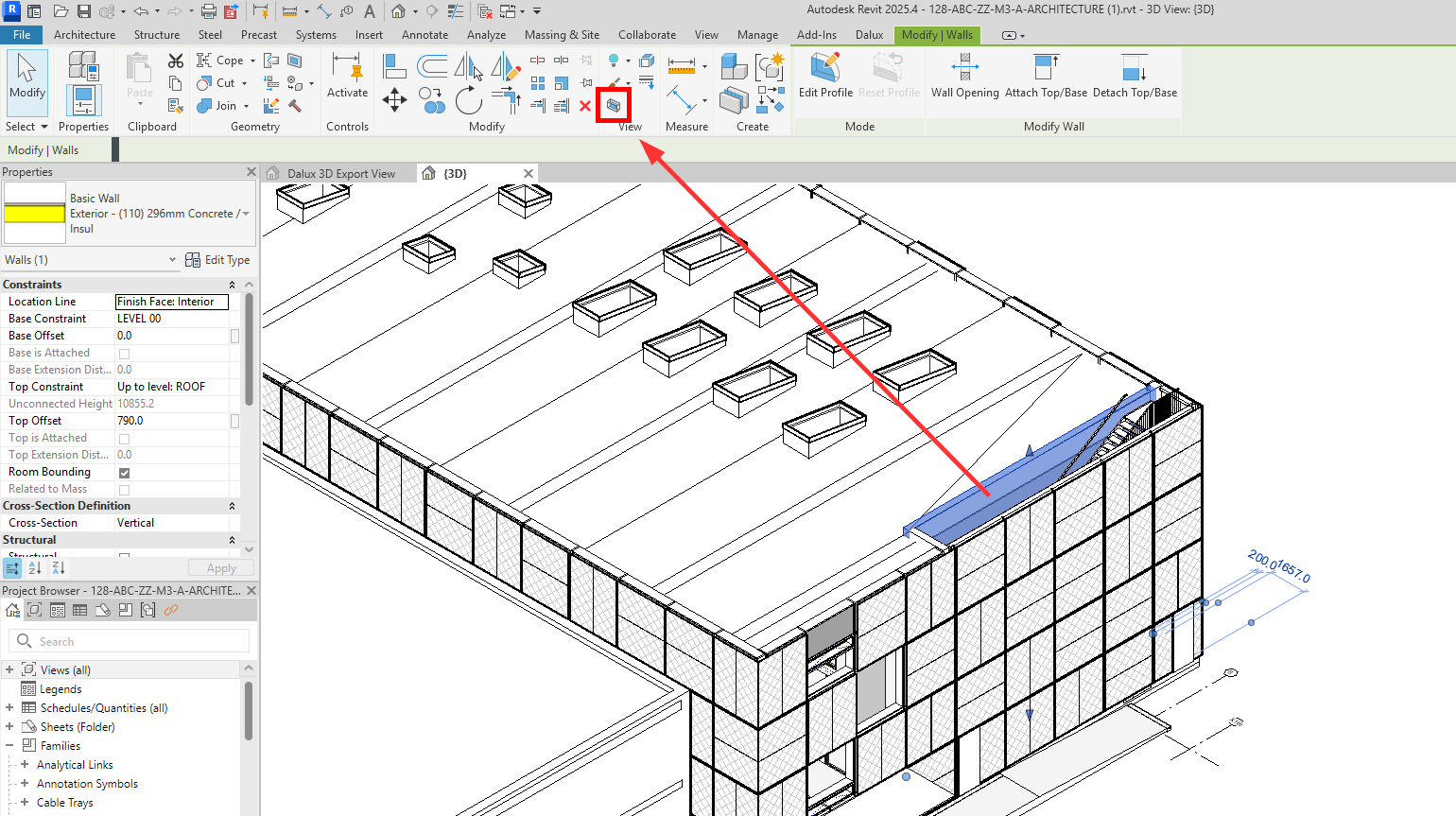

Tai pasirinks objektą Revit (veikia tiek 2D, tiek 3D) ir tada galėsite jį redaguoti:

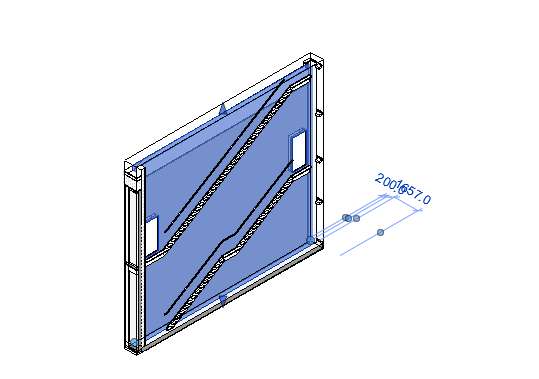

Norėdami lengviau pamatyti patį objektą, galite naudoti Pasirinkimo langą:
Šį procesą galima pakartoti tiek elementams/objektams, kiek norite pakeisti.
