Kaip nustatyti Stoties linijas ir Zonas

Šis straipsnis aptaria, kaip sukurti zonas žemėlapyje, plotuose ir struktūrose InfraField projekte.

Naudokite zonas, kad suskirstytumėte projektą į mažesnius segmentus su specifinėmis savybėmis arba filtravimui. Rekomenduojama kurti zonas iš pradžių, tačiau pridedant zonas vėliau, jos automatiškai atnaujins jau esančius registravimus.

Zonos, sukurtos žemėlapio vaizde, automatiškai bus rodomos virš visų žemėlapio sluoksnių.

Pirmiausia turite sukurti plotą arba struktūrą, prie kurios teks pridėti zonas. Jei esate įkėlę vieną ar daugiau sulygiavimo failų, galite juos naudoti automatiškai kurdami zonas palei centrinės linijas.

Kaip nustatyti zonas

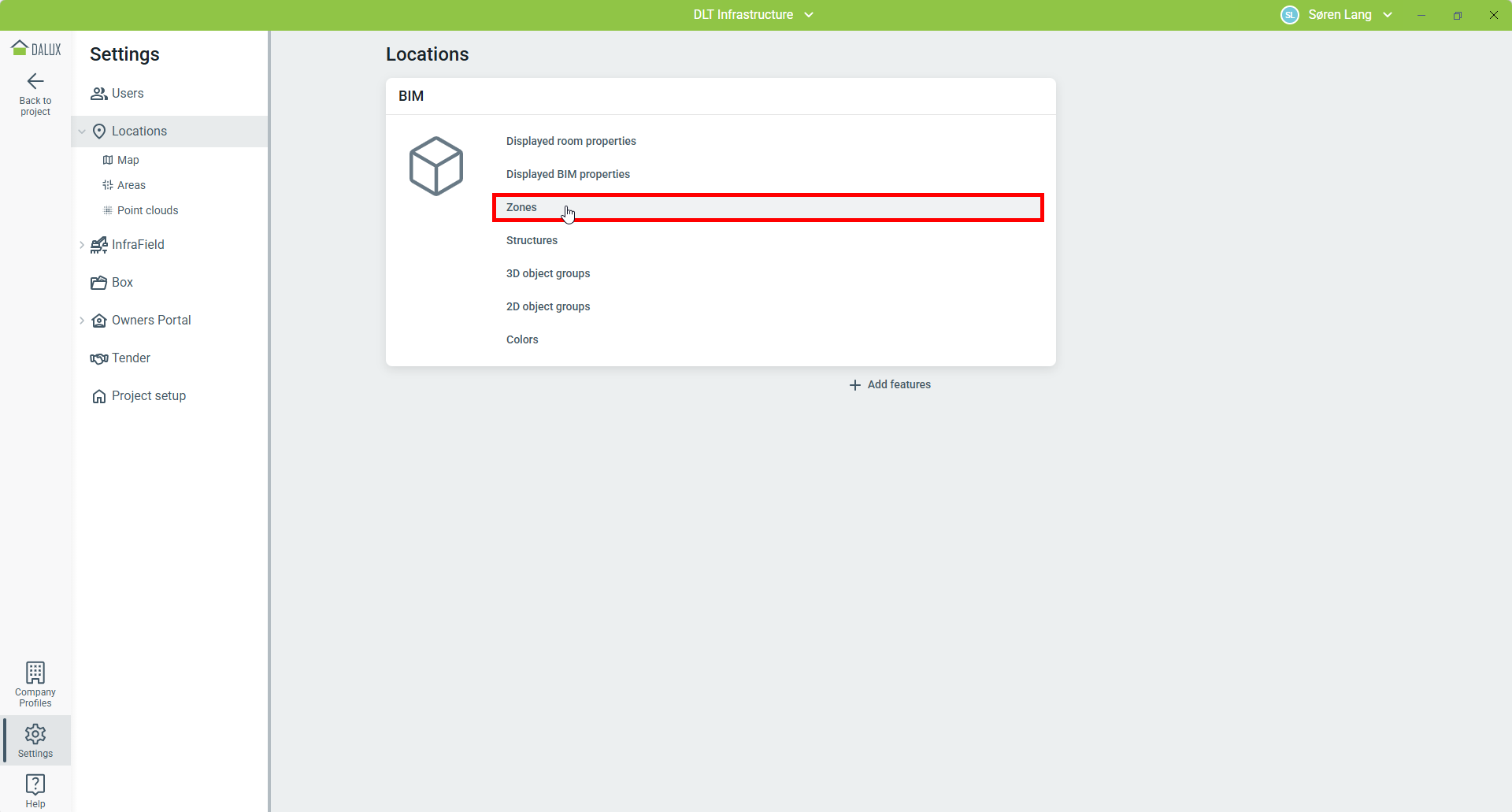

Norėdami sukurti zonas projekte, eikite į Nustatymai Vieta 'Zonos'.

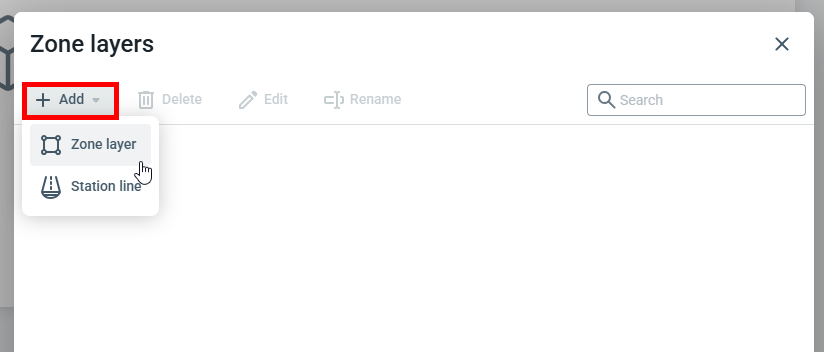

Kai spustelėsite Pridėti, yra du būdai sukurti zonos lygmenis:

• Zonos lygmuo: Ši funkcija leidžia kurti formas žemėlapyje, srityse ar struktūrose. Zonos yra viena nuo kitos nepriklausomos.
• Stoties linijos: Tai leidžia sukurti zonas, kurios seka sulygiavimą su fiksuotu pločiu.

Kaip nustatyti zonos sluoksnius

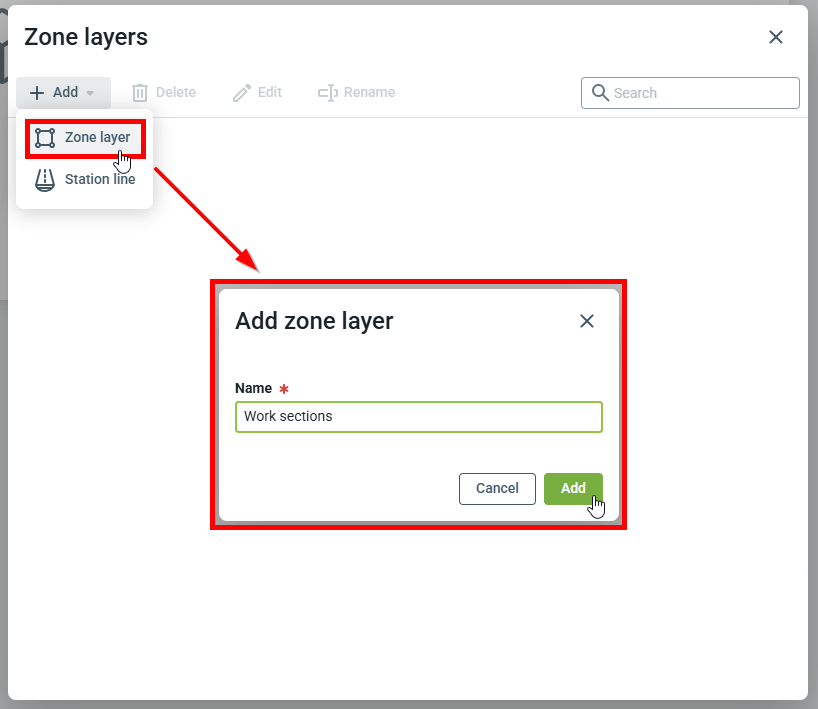

Norėdami sukurti naują zonos lygmenį ir zonas ant lygmens, spustelėkite Zonos lygmuo.

Įveskite norimą zonos lygmens pavadinimą ir spustelėkite 'Pridėti'. Zonos lygmuo rodomas sąraše.

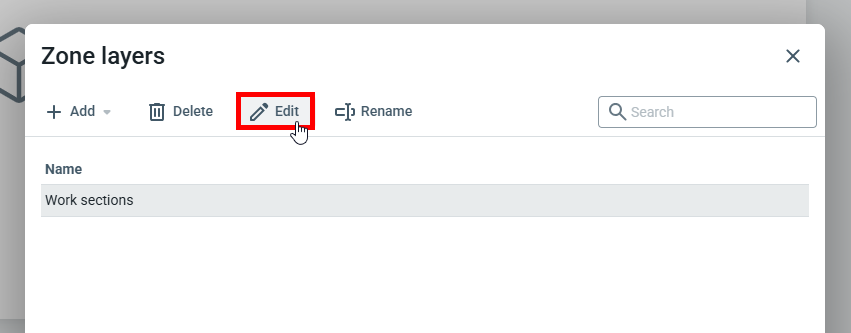

Dukart spustelėkite zonos pavadinimą arba pasirinkite ją ir spustelėkite Redaguoti.

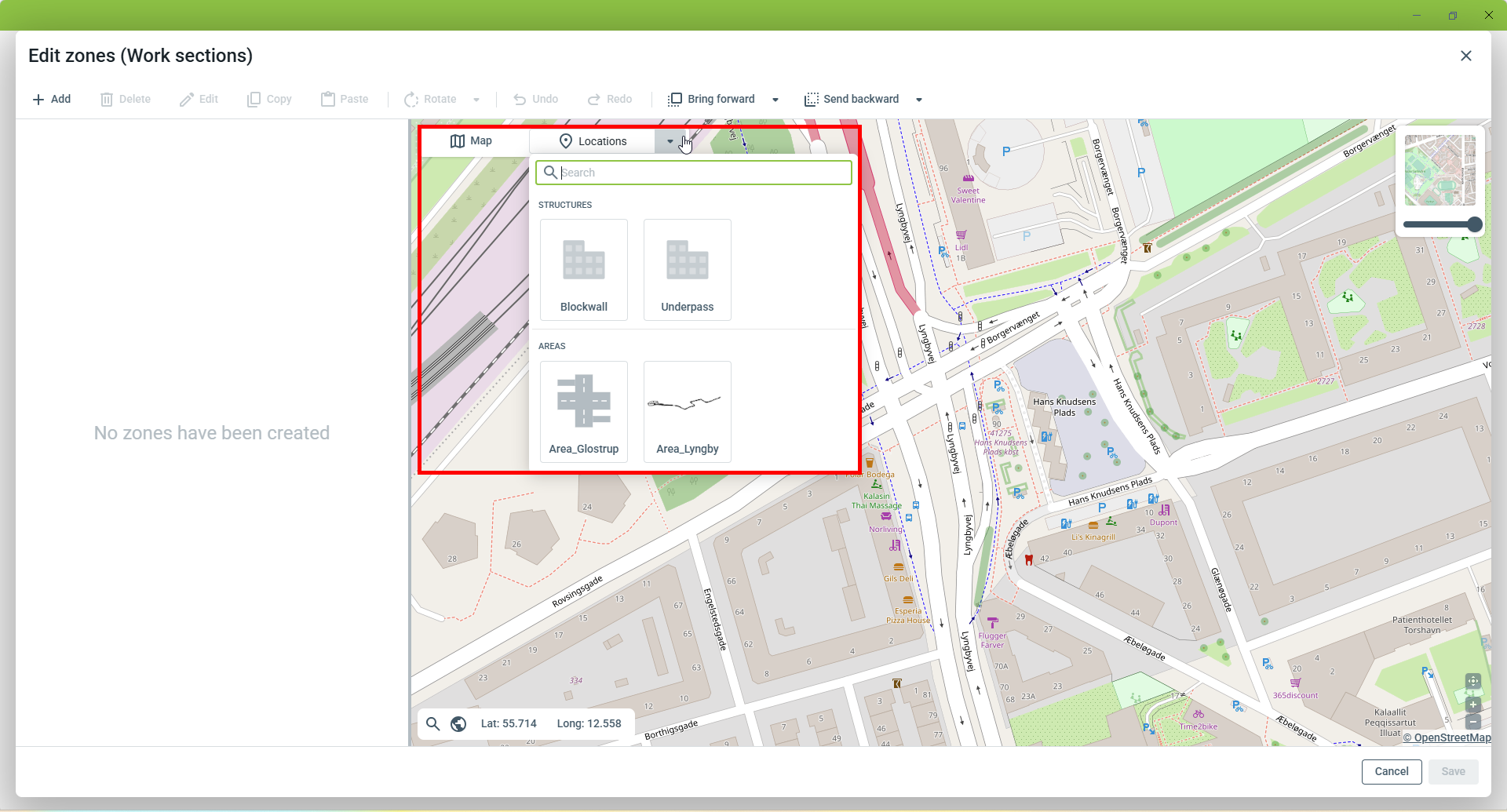

Turite pasirinkti, kur pridėti zonas. Pasirinkite iš 'Žemėlapis', 'Plotas' arba 'Nustatymai' Vietos.

• Į plotus pridėtos zonos gali būti rodomos ir žemėlapyje.
• Struktūroje sukurtos zonos gali būti rodomos tik toje struktūroje ir NE žemėlapyje, plotuose ar kitoje struktūroje.
• Zonos, pridėtos prie žemėlapio ir plotų, gali turėti tą patį pavadinimą ir laikomos ta pačia zona.
• Struktūrai pridėtos zonos gali turėti tą patį pavadinimą struktūros viduje ir bus laikomos ta pačia zona tarp lygių. Ji negali dalintis pavadinimu su zona iš žemėlapio / ploto arba iš kitos struktūros.

Kaip nustatyti pagrindo linijas

Norint sukurti zonas pagal stoties linijas, turite turėti bent vieną sulygiavimo failą. Perskaitykite šį straipsnį, kad sužinotumėte, kaip pridėti sulygiavimo failus prie projektų: Kaip nustatyti Sulygiavimus

Norėdami sukurti naujas zonas naudodami stoties linijas, eikite į:

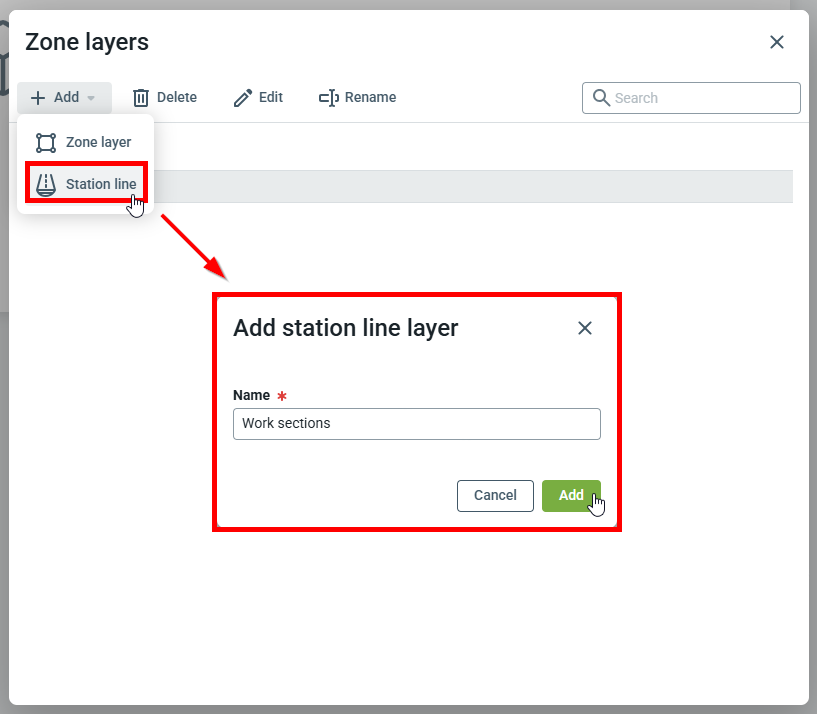

Nustatymai Vieta Zonos Pridėti Stoties linija.

Įveskite vardą ir spustelėkite 'Pridėti'.

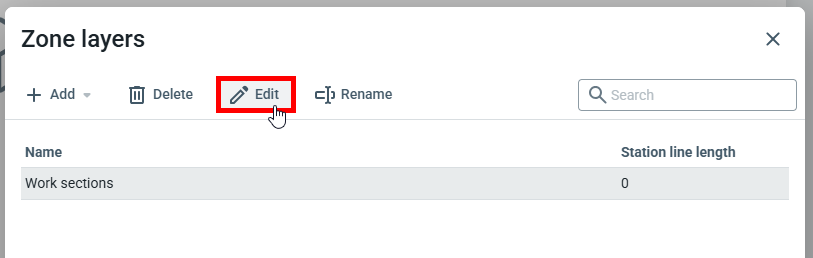

Dukart spustelėkite zonos lygmenį arba pasirinkite jį ir spustelėkite Redaguoti, kad atidarytumėte jį ir pradėtumėte kurti zonas.

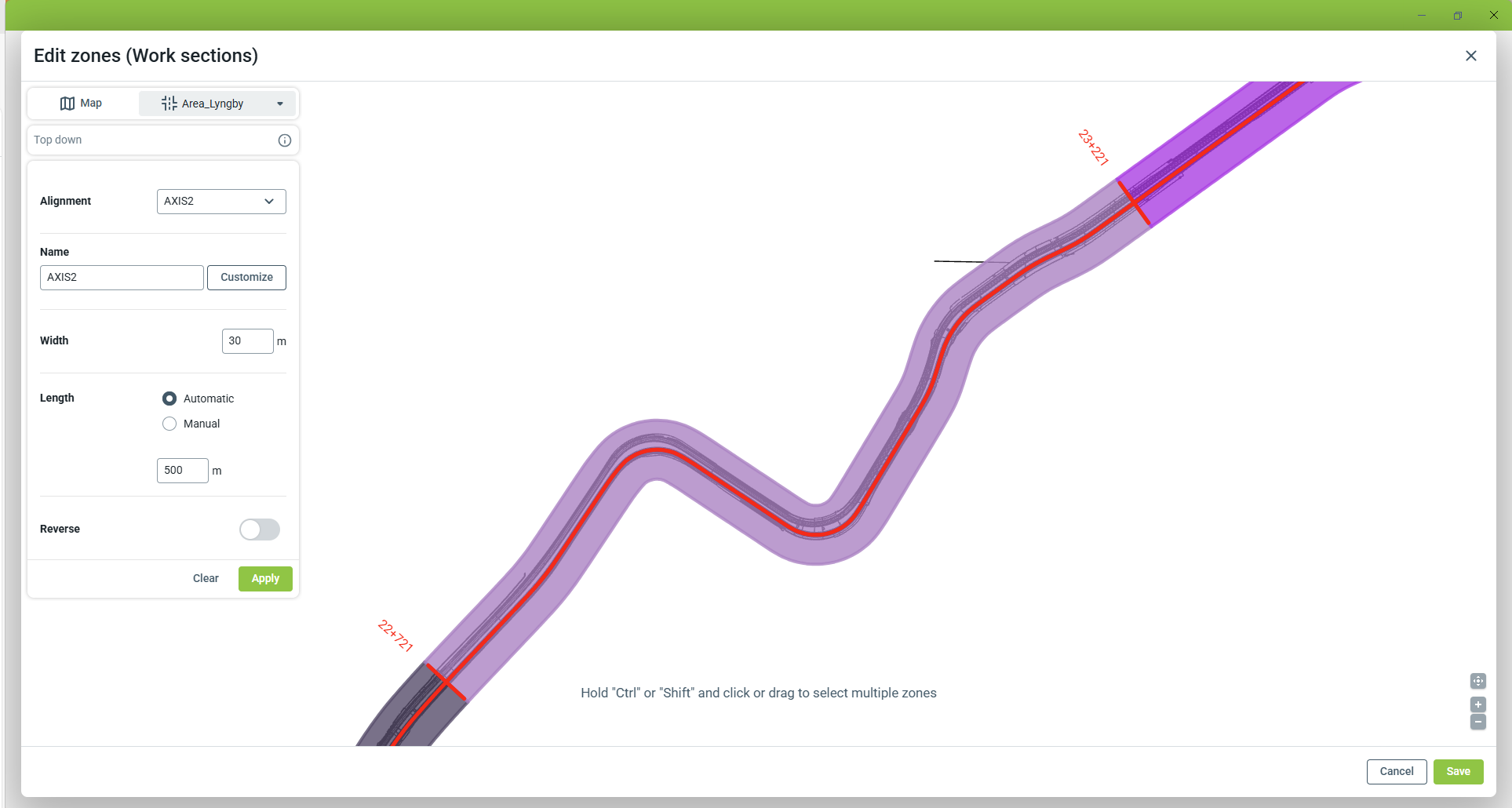

Pasirinkite žemėlapio rodymą arba plotą su brėžiniu.

• Sulygiavimas: Pasirinkite liniją iš sulygiavimo failo.
• Vardas: Pasirinkti trumpinį pavadinti zonoms. Zonos bus pavadintos trumpiniu ir stoties intervalo pradžia bei pabaiga.
  • Tinkinti: Įveskite trumpinį + pradinę vertę ir intervalus
• Plotis: Įveskite bendrą visų sukurtų zonų plotį.
• Ilgis:
  • Automatinis: Naudokite šį nustatymą, kad automatiškai sukurtumėte zonas išilgai sulygiavimo su vienodu ilgiu (įvestu žemiau metrais).
  • Neautomatinis: Naudokite šį metodą, norėdami rankiniu būdu kurti zonas, remdamiesi pradine stotimi ir rankiniu būdu pasirinktu ilgiu
• Apversti: Pasirinkite, kuriame gale zonos turėtų būti generuojamos.

Spustelėkite 'Taikyti', kad pamatytumėte sukurtas zonas. Spustelėkite 'Išsaugoti', kad išsaugotumėte savo darbą.

Pridėti zonos parametrus

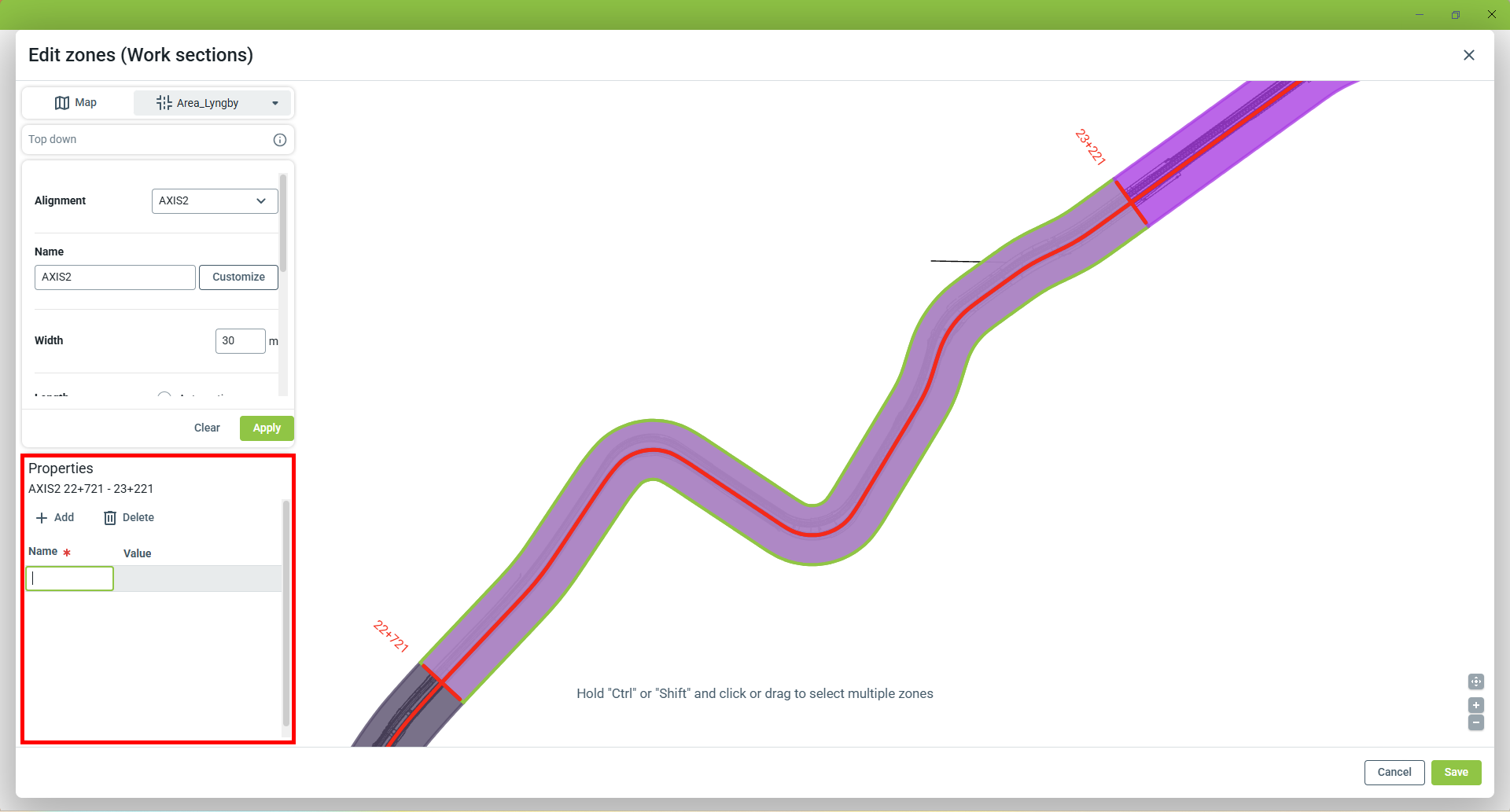

Zonos gali turėti atskirus parametrus, kuriuos vartotojai gali pasiekti su jomis sąveikaudami. Norėdami pridėti šiuos parametrus, spustelėkite zoną ją redaguodami ir užpildykite 'Pavadinimas' ir 'Reikšmė' specialiame dialoge:

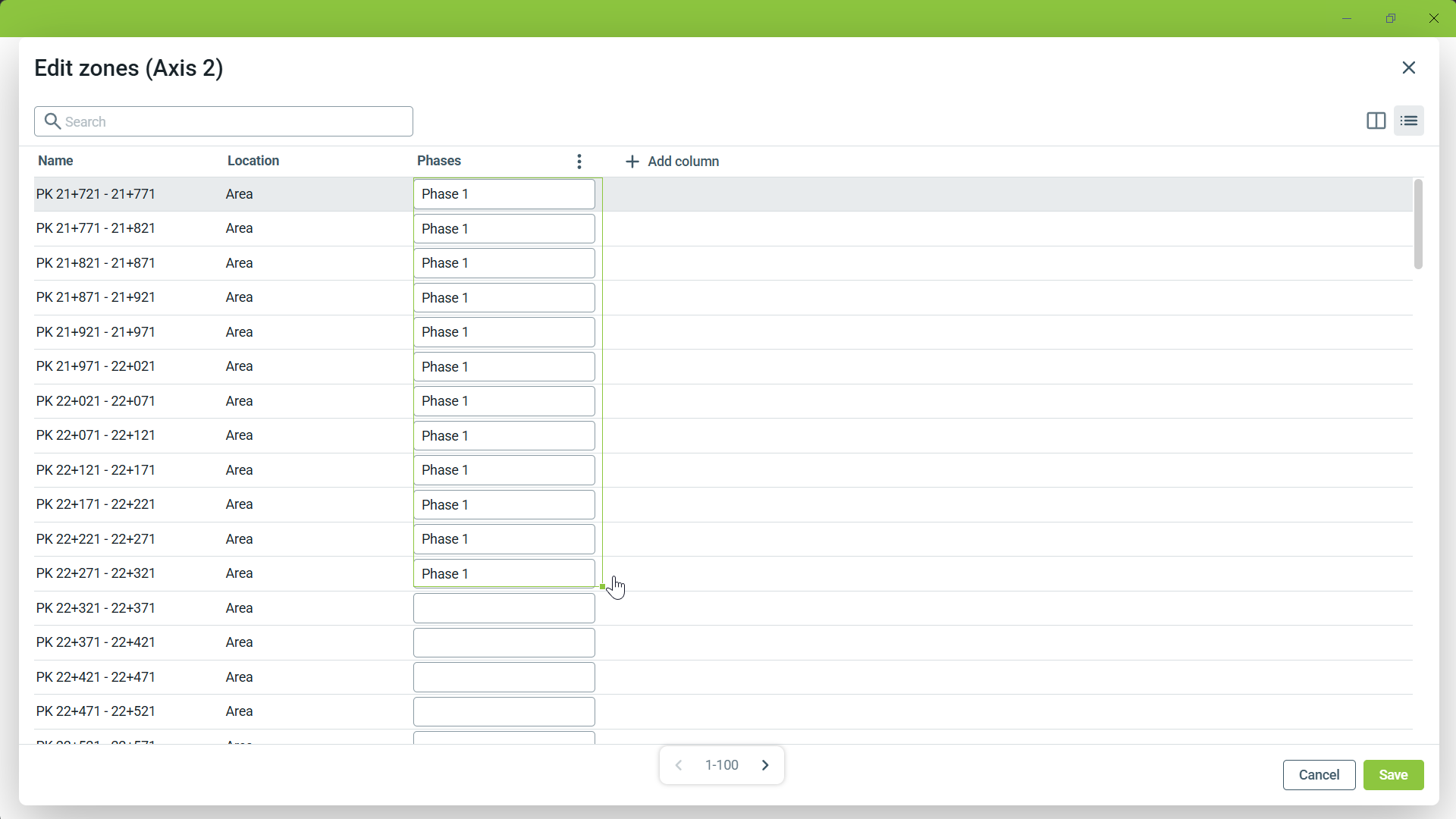

Jei norite masiškai pridėti vertes, pereikite į sąrašo rodinį spustelėdami . Pridėkite naują stulpelį savo atributui, užpildykite vieną vertę ir nutempkite žalią laukelį žemyn visoms zonoms, kurias norite užpildyti:

Atkreipkite dėmesį, kad generuojant naujas zonas ši informacija bus perrašyta.
