Šiame straipsnyje paaiškinama, kaip naudoti QR kodus zonoms, patalpoms ar 3D objektams. Šie QR kodai gali būti naudojami vietoje su Dalux Mobiliojo įrenginio programėle, kad greitai atidarytumėte vietą ir pamatytumėte skirtingas registracijas joje. QR kodai taip pat gali atidaryti objektą tiesiai iš BIM modelio.
Kaip nustatyti QR kodus Vietai
Vartotojo nustatymai
QR kodų aktyvavimą ir generavimą gali vykdyti tik projekto administratorius arba Srities administratorius. Kiekvienas projekto vartotojas gali nuskaityti ir naudoti QR kodus.
Aktyvuoti QR kodus vietoms

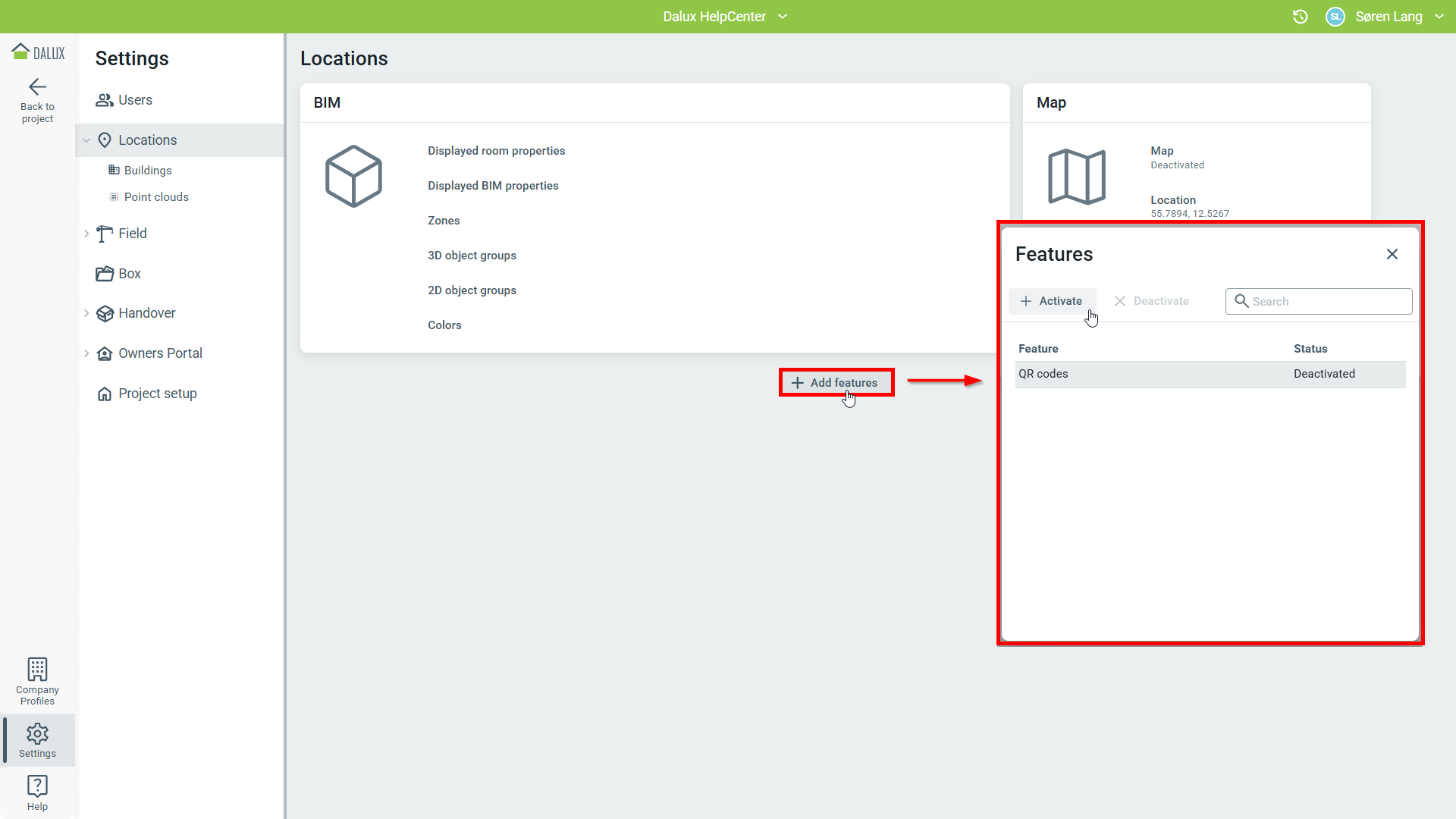

Norėdami aktyvuoti QR kodus vietai, eikite į
Nustatymai
Vieta
Pridėti funkcijas
'QR kodai'
Aktyvuoti.
Kaip naudoti QR kodus su zonomis
Dalux zonos yra rankiniu būdu sukuriamos ir nusipaišomos įvairiose projekto vietose. Nuskaičius iš zonos sukurtą QR kodą, Dalux Mobiliojo įrenginio programėlė automatiškai atidarys zoną ir parodys visas registracijas ir informaciją, išsaugotą zonoje.
Skaityti daugiau
Jei norite sužinoti daugiau apie zonas, galite perskaityti šį straipsnį: Zonos ir zonos sluoksniai.
QR kodai gali būti generuojami iš sukurtų zonų projekto pastatuose.

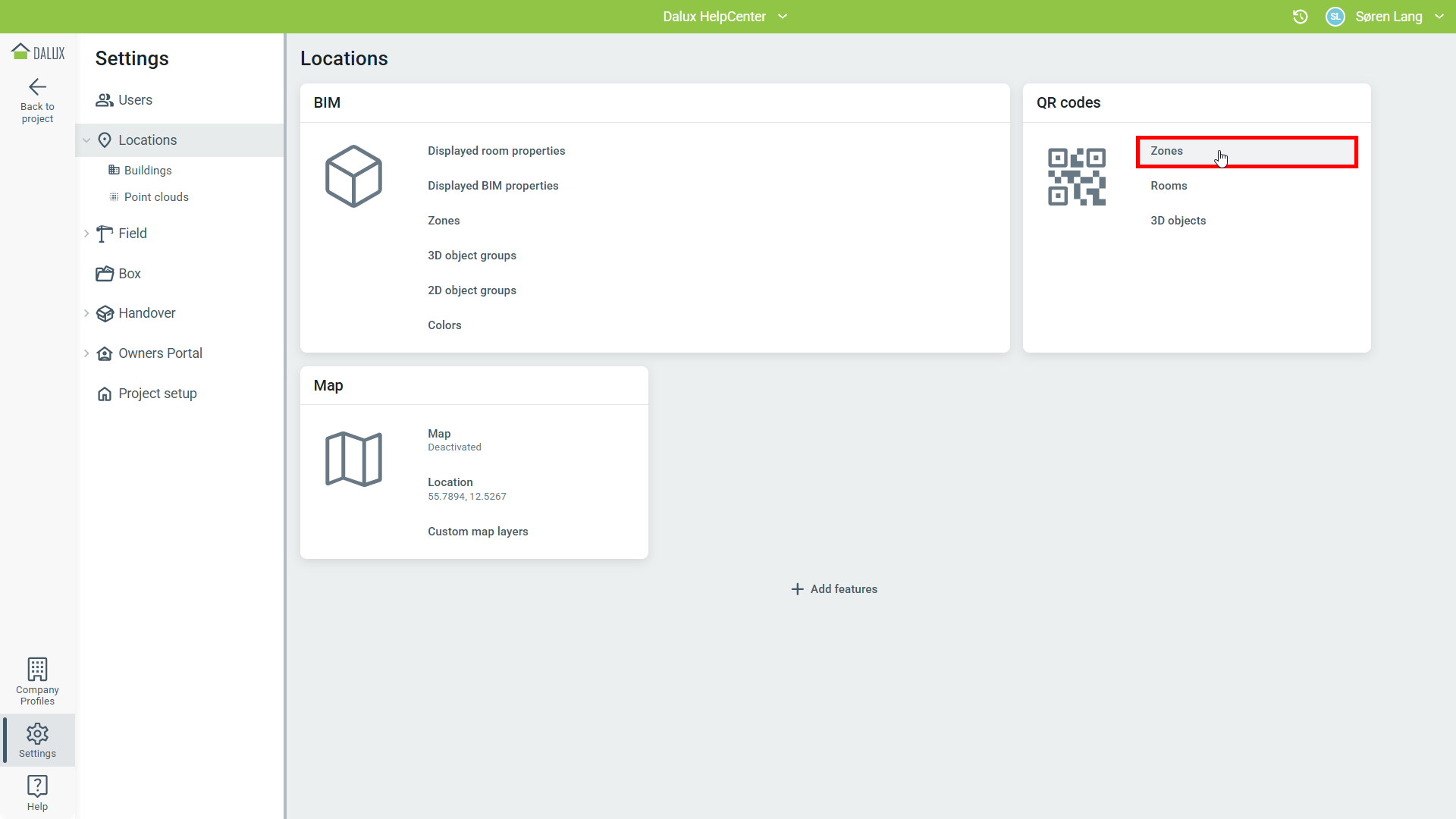

Norėdami sukurti QR kodus iš zonų, eikite į Nustatymai
Vieta
QR kodai - 'Zonos'.

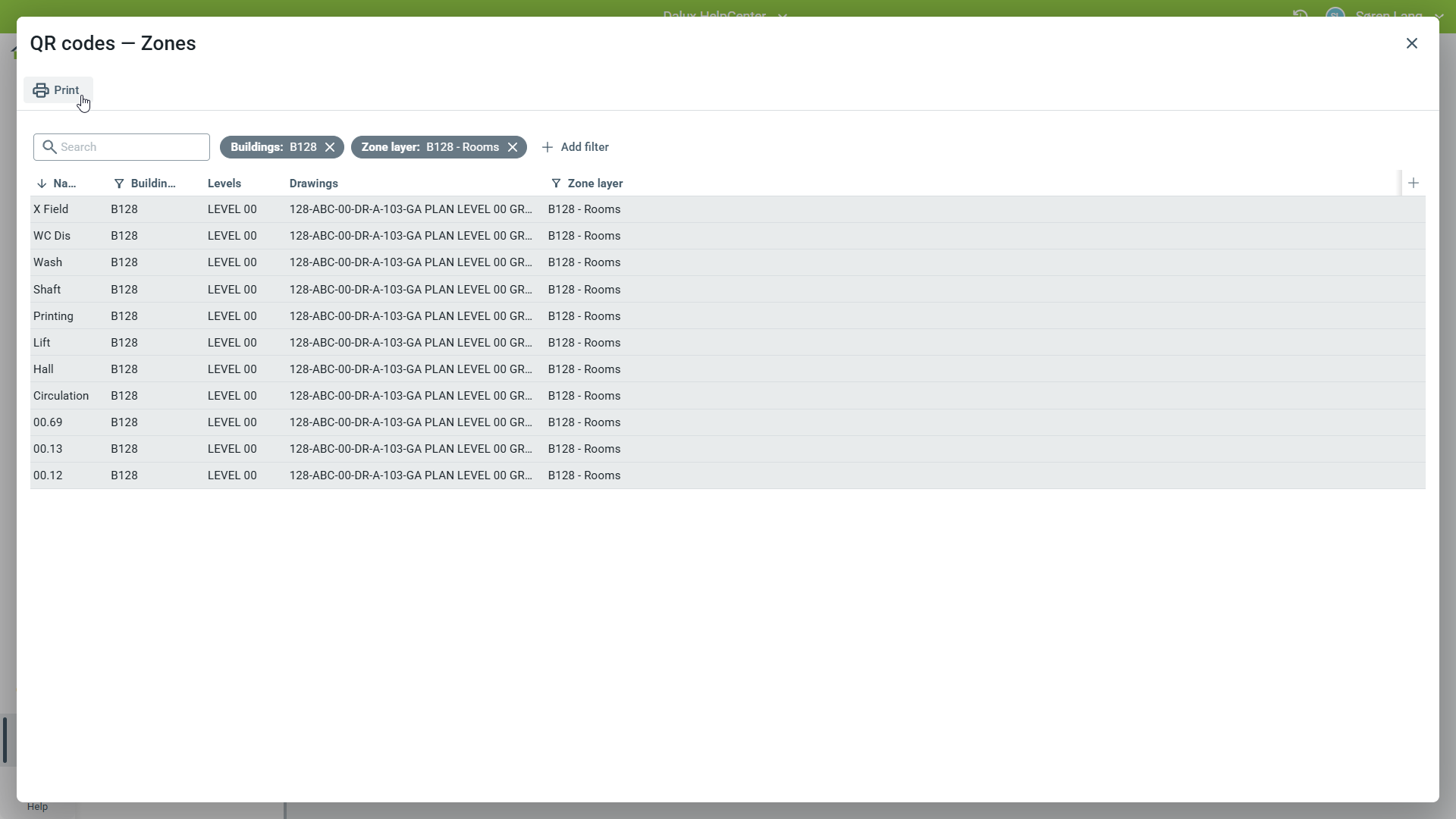

Tai atidarė naują langą, kuriame rodomos visos zonos projekte. Gali būti taikomi filtrai, siekiant rasti tikslias reikiamas zonas. Galima pasirinkti vieną ar daugiau zonų.
Norėdami sugeneruoti QR kodus, pasirinkite vieną ar daugiau zonų ir spustelėkite Spausdinti.
Pastaba, jei norite spausdinti tik zonų QR kodus iš filtruoto rezultato, turite pasirinkti jas iš sąrašo prieš spustelėdami Spausdinti.

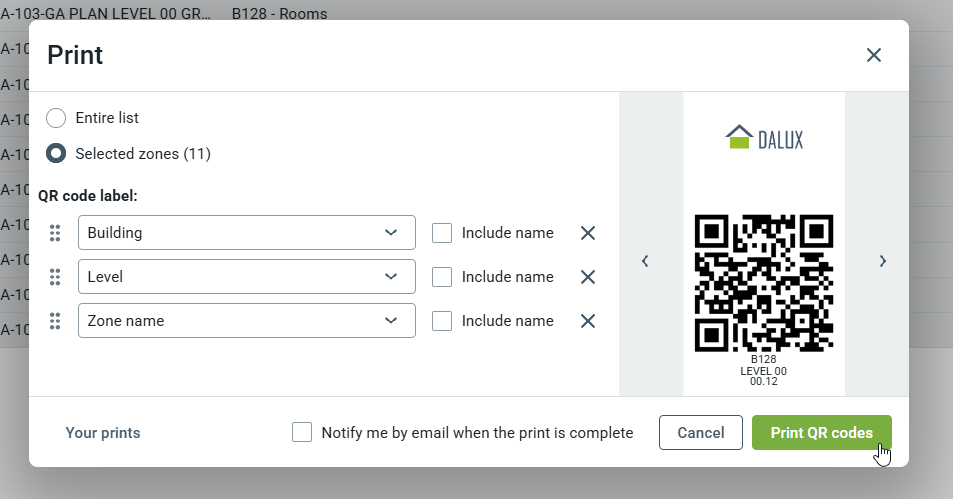

Tai atidarys naują langą, kuriame galima tinkinti ir peržiūrėti spaudą. Galima nustatyti, ar įtraukti etiketes zono pavadinimui, lygio pavadinimui, pastato pavadinimui ir bet kuriems įprastiniams zonos parametrams, kuriuos sukūrėte kurdami zonas.
Pastaba, kad prie QR kodo gali būti pridėtos tik trys etiketės.
Visas zonas projekte galima spausdinti pasirinkus 'Įtraukti visus'.
Baigus tinkinti QR kodus, spustelėkite 'Spausdinti QR kodus', kad sugeneruotumėte PDF dokumentą su QR kodais.
Kaip naudoti QR kodus su patalpomis
Patalpos Dalux sistemoje automatiškai importuojamos iš BIM modelio, jei patalpos naudojamos modelyje.
QR kodus galima generuoti iš patalpų pastatuose projekte.
Kada nuskenavus QR kodą, sugeneruotą iš patalpos, Dalux Mobile automatiškai atidarys patalpą ir parodys visas registracijas ir informaciją, išsaugotą patalpoje.

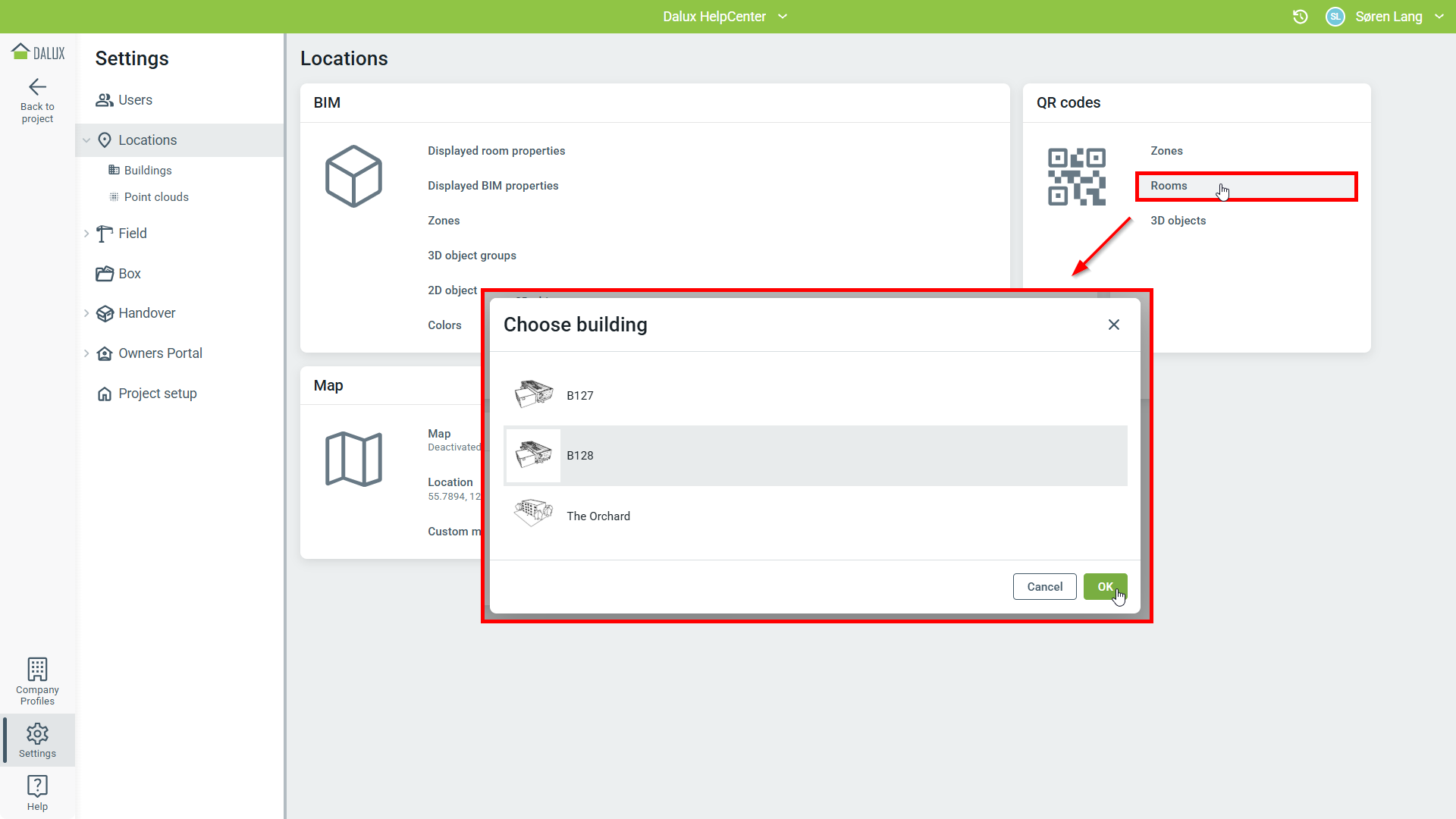

Norėdami sukurti QR kodus iš patalpų, eikite į Nustatymai
Vieta
QR kodai - 'Patalpos'.
Jei projekte yra daugiau nei vienas pastatas, pasirinkite pastatą, kuriam norite sugeneruoti QR kodus.

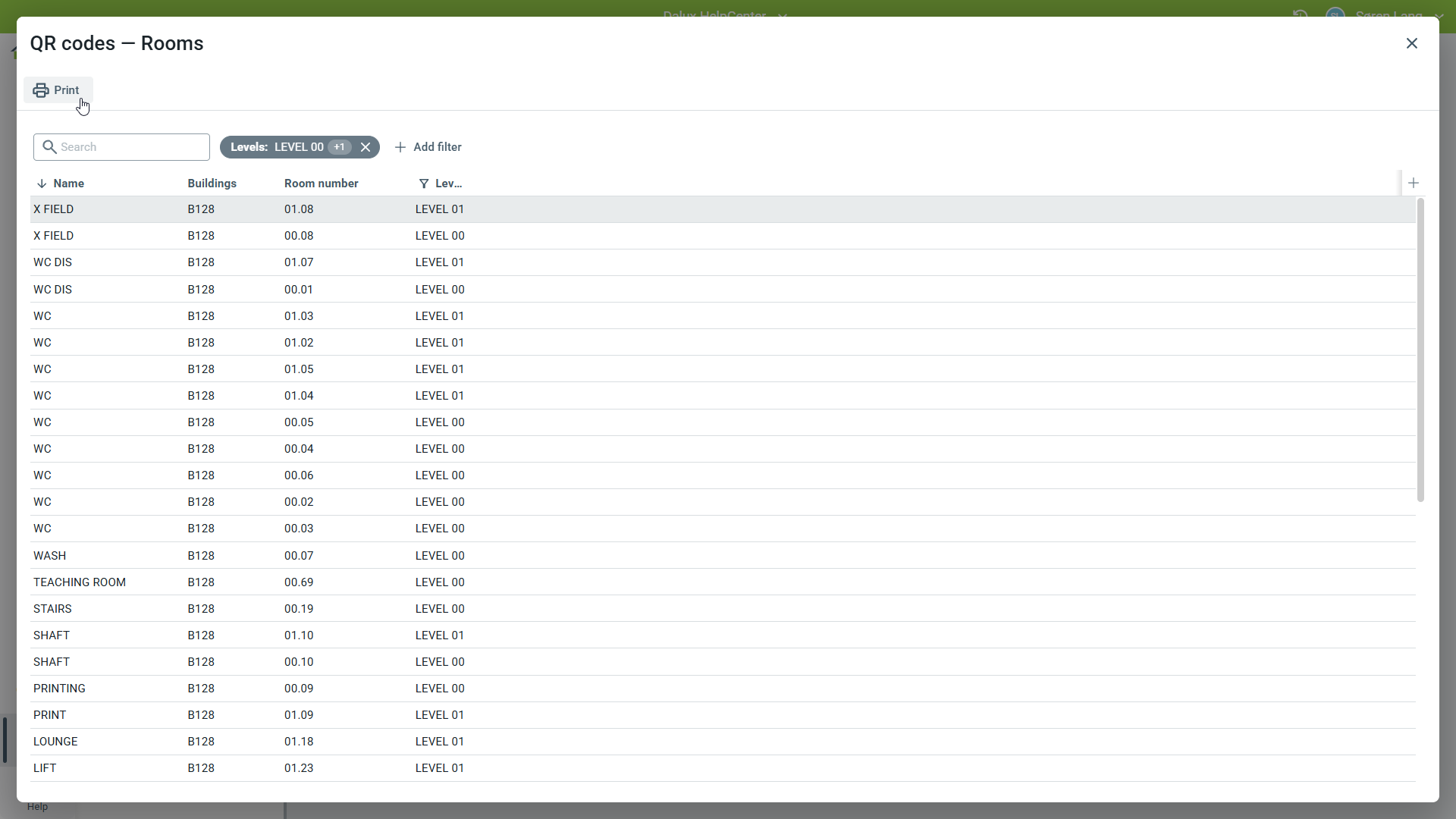

Tai atidarė naują langą, kuriame rodomos visos patalpos pastate. Gali būti taikomi filtrai, siekiant rasti tikslias reikiamas patalpas. Galima pasirinkti vieną ar daugiau patalpų.
Norėdami sugeneruoti QR kodus, pasirinkite vieną ar daugiau patalpų ir spustelėkite Spausdinti.
Pastaba, jei norite spausdinti tik patalpų QR kodus iš filtruoto rezultato, turite pasirinkti jas iš sąrašo prieš spustelėdami Spausdinti.

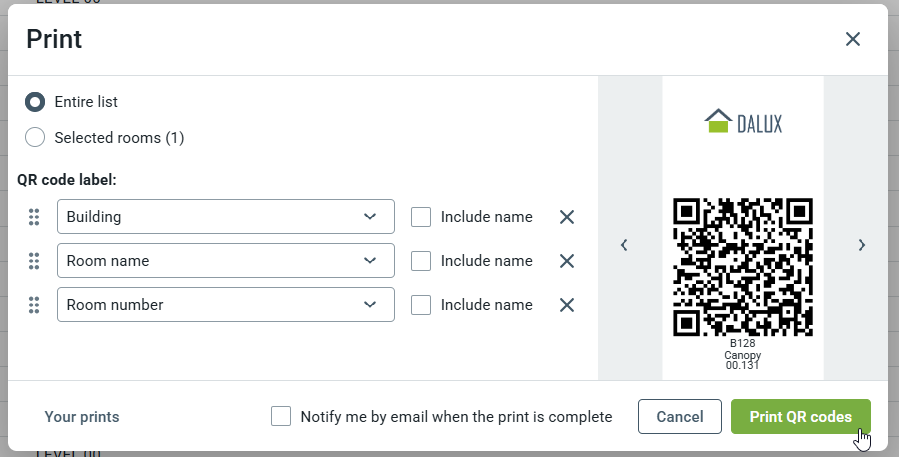

Tai atidarys naują langą, kuriame galima tinkinti ir peržiūrėti spaudą. Galima nustatyti, ar įtraukti patalpos numerio, patalpos pavadinimo ir pastato pavadinimo etiketes.
Pastaba: galima pridėti tik tris etiketes prie QR kodo.
Visų projekto patalpų QR kodus galima spausdinti pasirinkus 'Įtraukti visus'.
Baigus tinkinti QR kodus, spustelėkite 'Spausdinti QR kodus', kad sugeneruotumėte PDF dokumentą su QR kodais.
Kaip naudoti QR kodus su 3D objektais
QR kodus galima generuoti ir iš 3D objektų projekte. Tam pirmiausia reikia nustatyti 3D objektų grupes. Vėliau QR kodus galima generuoti kiekvienam 3D objektui iš 3D objektų grupės.
Pastaba: negalite generuoti QR kodų 2D objektams.
Skaityti daugiau
Jei norite sužinoti daugiau apie 3D objektų grupes, galite perskaityti šį straipsnį: Kaip sukurti 2D / 3D objektų grupes.
Skaitant QR kodą, sugeneruotą iš 3D objekto, Dalux Mobile automatiškai atidarys trimatį modelį ir suras 3D objektą.

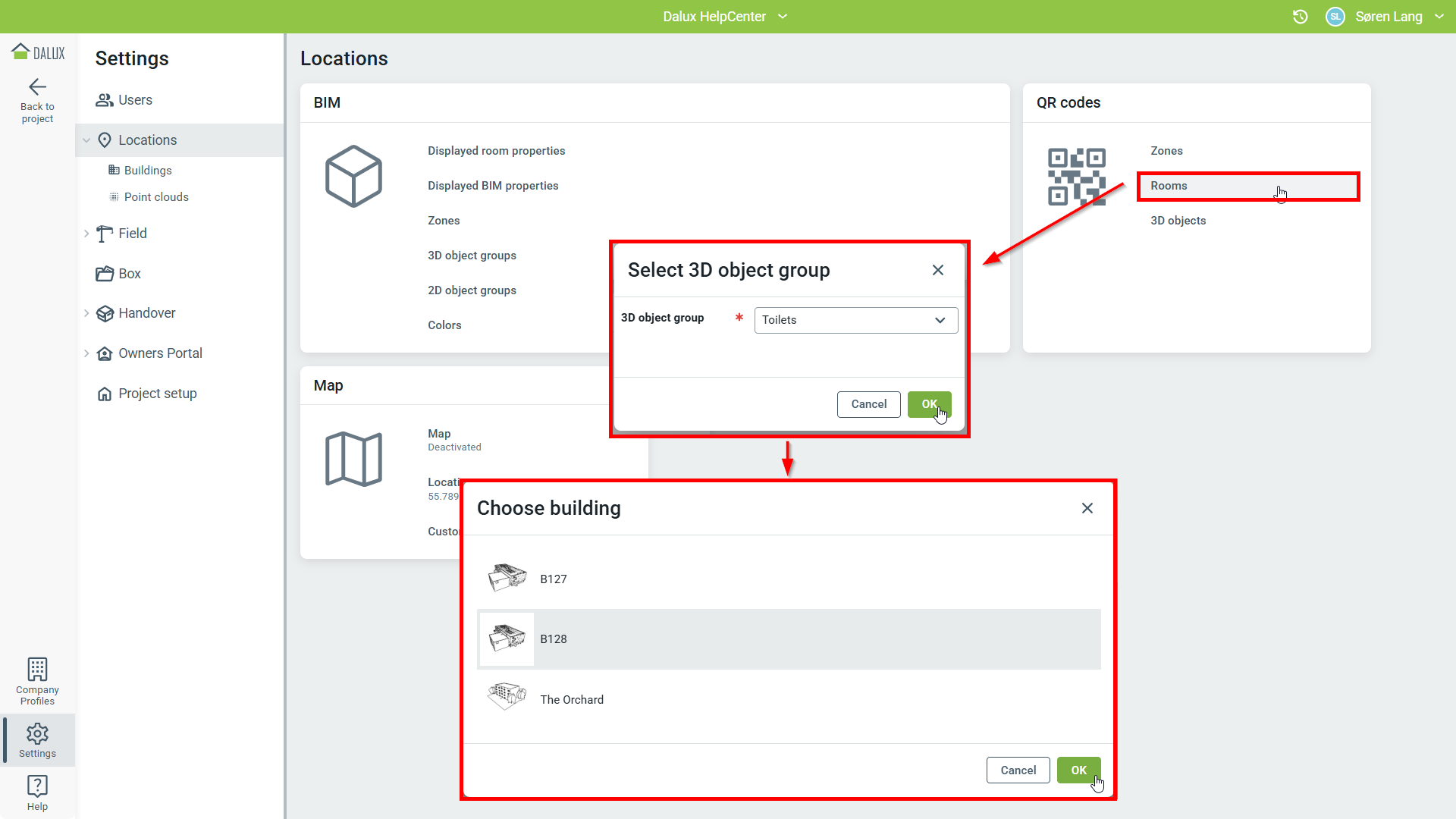

Norėdami sukurti QR kodus 3D objektams, eikite į Struktūra
Vieta
QR kodai - '3D objektai'.
Pirmiausia pasirinkite 3D objektų grupę, o jei projekte yra daugiau nei vienas pastatas, pasirinkite pastatą, kuriam norite generuoti QR kodus.

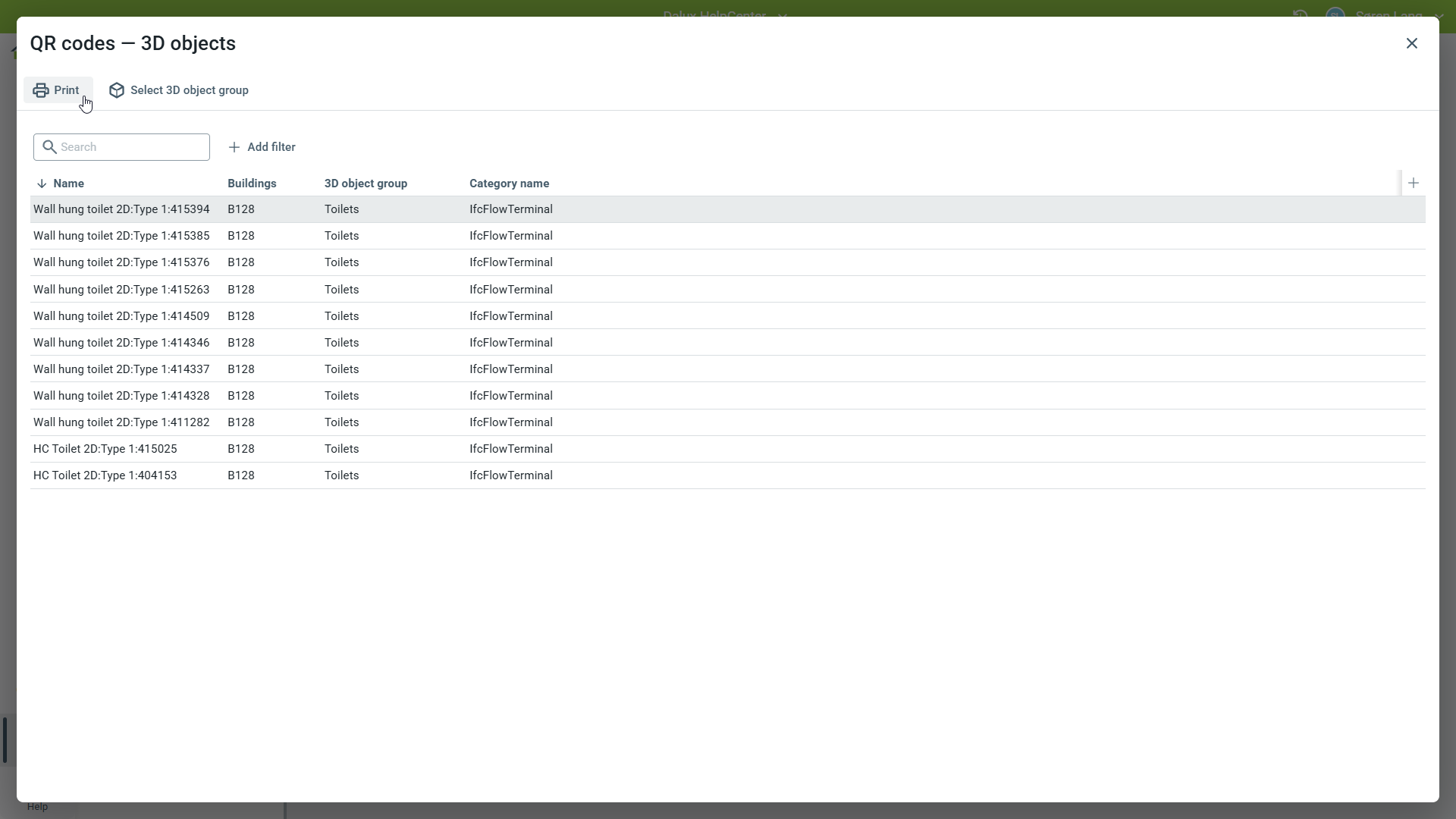

Tai atidarys naują langą, kuriame bus rodomi visi 3D objektai iš 3D objektų grupės pastate. Galima taikyti filtrus, kad rastumėte tiksliai reikalingus 3D objektus. Galite pasirinkti vieną ar daugiau 3D objektų.
Norėdami sugeneruoti QR kodus, pasirinkite vieną ar daugiau 3D objektų ir spustelėkite Spausdinti.
Pastaba: jei norite spausdinti tik QR kodus, skirtus jūsų filtruotų rezultatų 3D objektams, prieš spustelėdami Spausdinti, turite juos pasirinkti iš sąrašo.

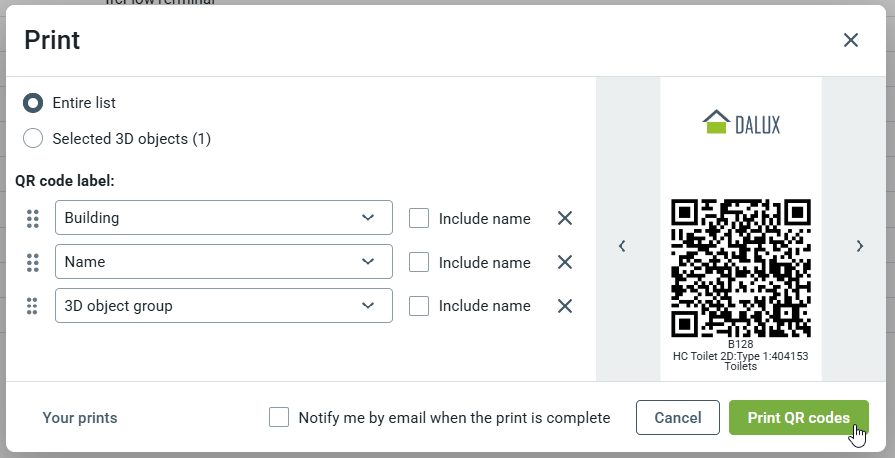

Tai atidarys naują langą, kuriame galima tinkinti ir peržiūrėti spaudą. Galima nustatyti, ar įtraukti pastato pavadinimą ir įvairias BIM ypatybes objektui.
Pastaba: galima pridėti tik tris etiketes prie QR kodo.
Baigus tinkinti QR kodus, spustelėkite 'Spausdinti QR kodus', kad sugeneruotumėte PDF dokumentą su QR kodais.
Kaip nuskaityti QR kodus Dalux mobiliojo įrenginio programėlėje
Naujesni QR kodai turės Dalux logotipą centre. Juos galima nuskaityti naudojant kameros programėlę.
Norėdami nuskaityti senesnius QR kodus su Dalux Mobile, eikite į ekrano apatiniame dešiniajame kampe esantį meniu Daugiau.
Tada paspauskite Nuskaityti QR kodą. Tai atidarys QR kodų skaitytuvą. Kai Dalux aptiks Dalux QR kodą, jis automatiškai bus atidarytas.
Nesvarbu, ar QR kodas sukurtas iš zonų, patalpų ar 3D objektų, visi jie nuskaityti per šį meniu.
