Prie pastatų pridėti brėžiniai gali būti priskirti disciplinoms arba subdisciplinoms. Tai brėžiniai grupuojami aplanko struktūroje, peržiūrint pastatą. Tai palengvina darbą vietoje esančiam personalui rasti jų reikalingus brėžinius.
Video
Kaip nustatyti discipliną ir subdiscipliną
Vartotojo teisės
Disciplina ir subdisciplina gali būti sukurta projekto administratorių, projekto planavimo vadovų, arba vartotojų, turinčių 'Redaguoti' leidimus pastatams. Kai projekte įjungtas Box, vartotojams reikia redagavimo teisių tiek Vieta, tiek atitinkamiems failams/aplankams Box.
Sukurti ir priskirti brėžinius disciplinoms ir subdisciplinoms, projektas turi turėti bent vieną pastatą su susietais brėžiniais. Skaityti daugiau galite šiame straipsnyje: Įkelti IFC modelio failus ir 2D brėžinius.
Disciplina ir subdisciplina gali būti sukurtos kuriant arba redaguojant naujus projektus. Disciplina ir subdisciplina yra viso projekto ir, sukurtos, gali būti naudojamos bet kuriame projekto pastate.
Pradėkite nuo Nustatymai
Vieta
Pastatai
Pasirinkite pastatą
Redaguoti.
Sukurti discipliną ir subdiscipliną bei nustatyti vieną brėžinį
Šiame pavyzdyje turime daugiau brėžinių kiekviename plane. Kiekvienas brėžinys priklauso skirtingai disciplinai.

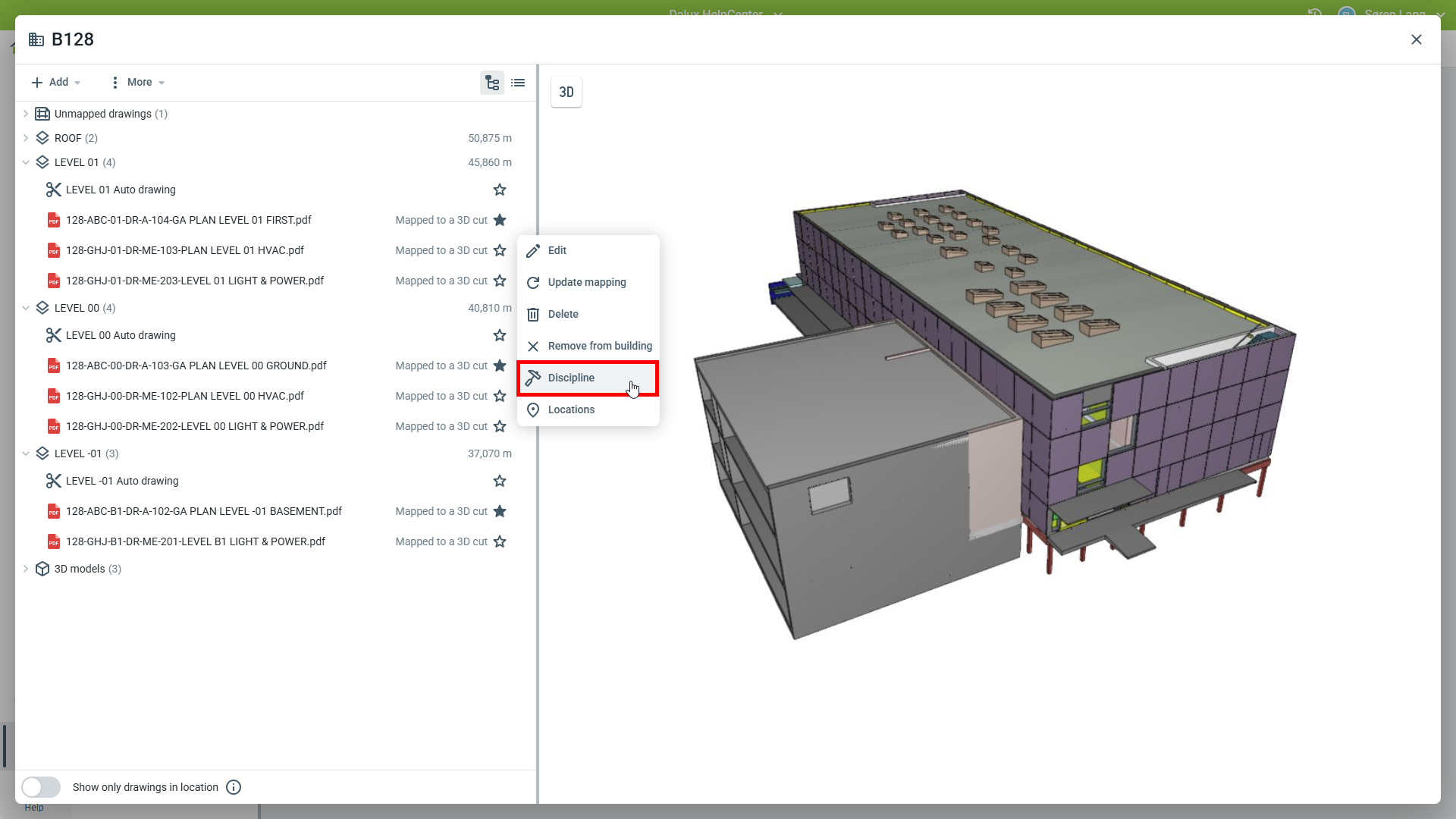

Norėdami sukurti/nustatyti brėžinius disciplinoms ir subdisciplinoms, spustelėkite piktogramą šalia brėžinio, ir tada spustelėkite
Disciplina.

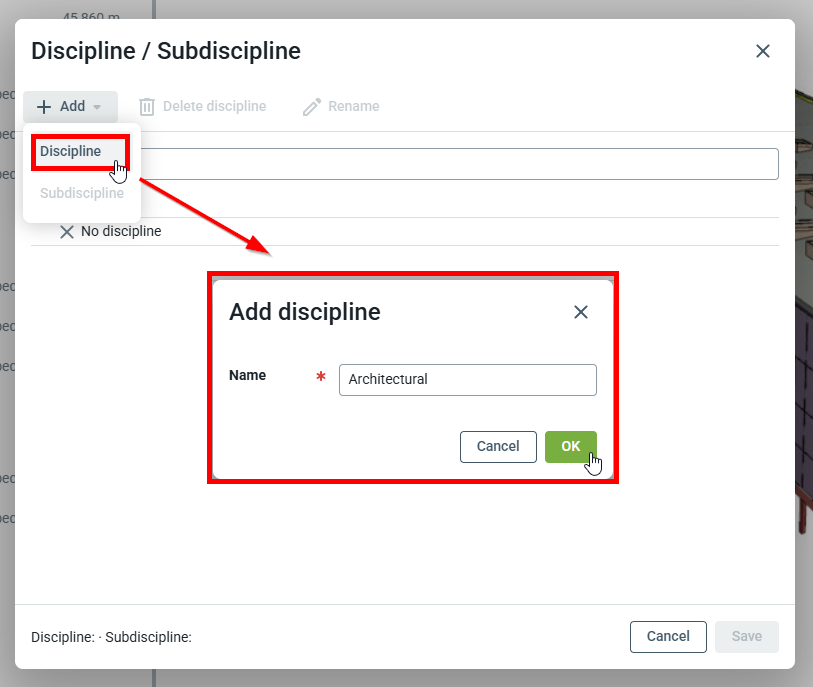

Iškylančiame lange galima kurti disciplinas ir subdisciplinas. Subdisciplinos gali būti sukurtos tik po disciplinomis. Norėdami sukurti naują discipliną, spustelėkite Pridėti
'Disciplina'. Suteikite disciplinai vardą ir spustelėkite 'OK'.

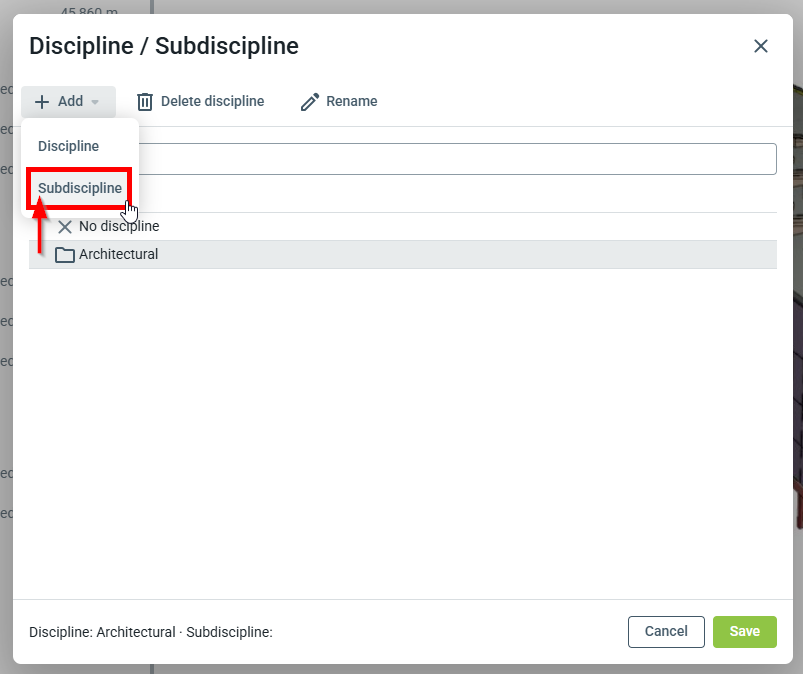

Norėdami sukurti subdiscipliną:
Spustelėkite esamą discipliną
Pridėti
'Subdisciplina'
Pavadinkite subdiscipliną
'OK'.

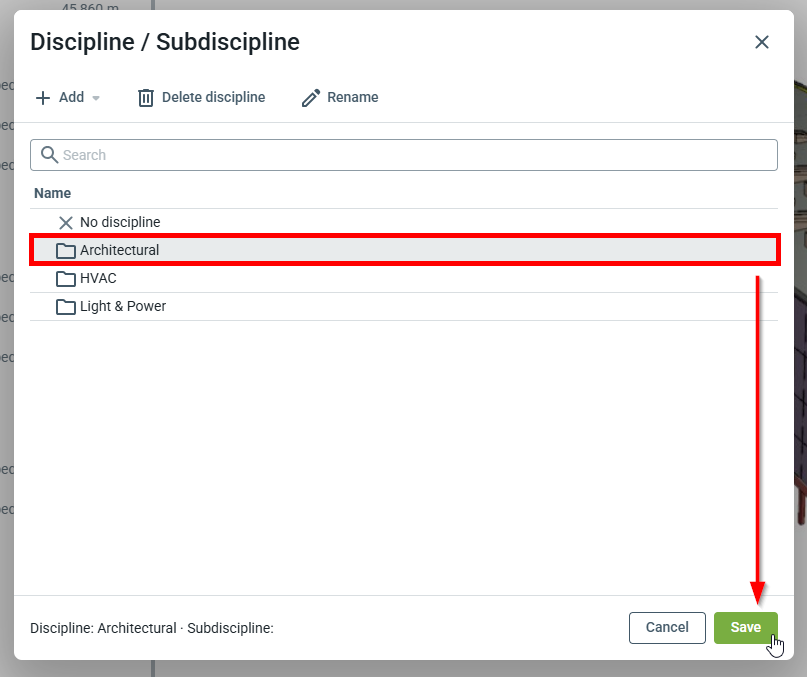

Norėdami priskirti brėžinį disciplinai ar subdisciplinai, spustelėkite discipliną ir tada spustelėkite 'Išsaugoti'.

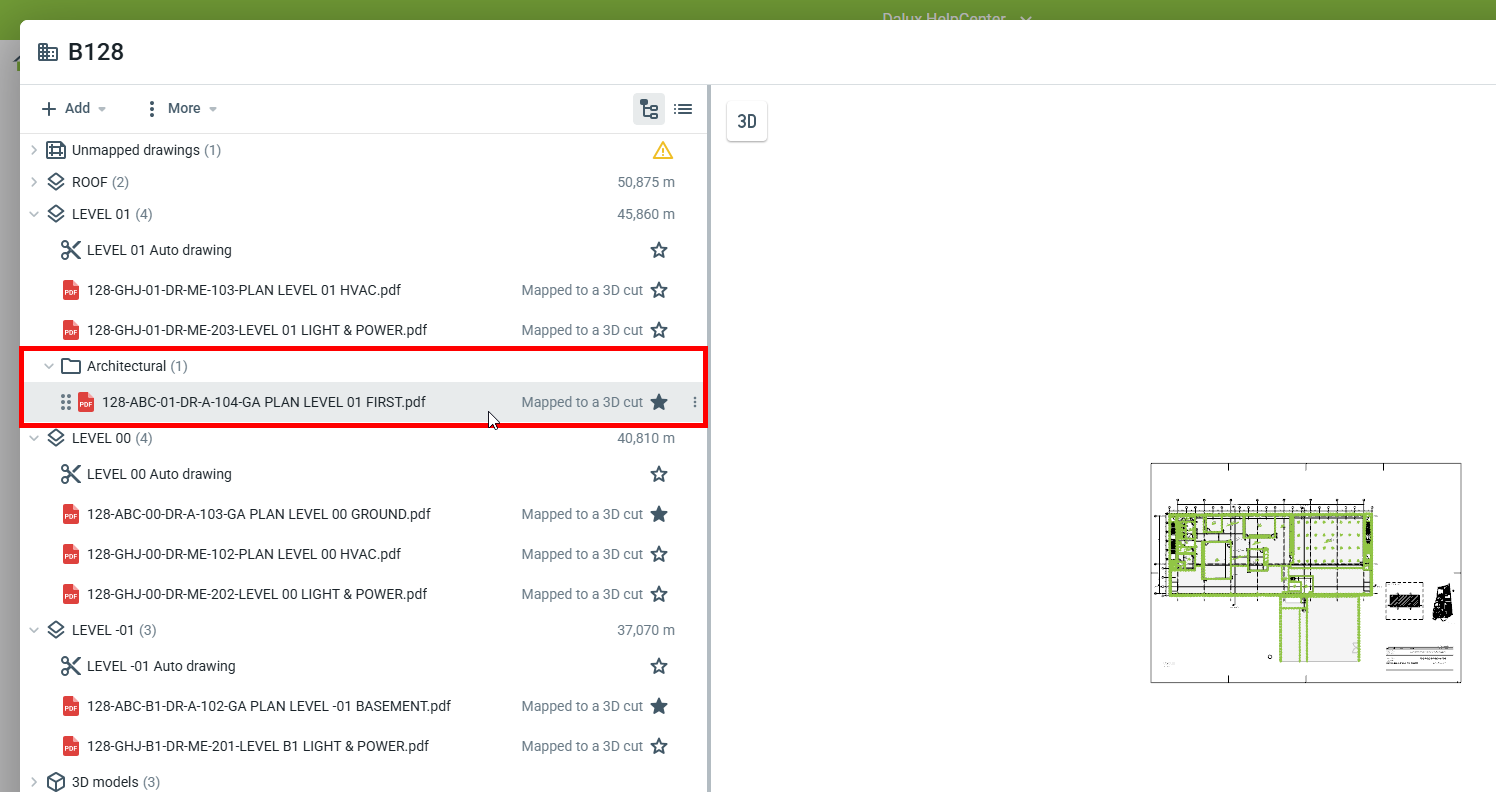

Žiūrint pastatą, matome, kad brėžinys buvo priskirtas architektūrinei disciplinai.
Nustatyti daug brėžinių disciplinai ar subdisciplinai

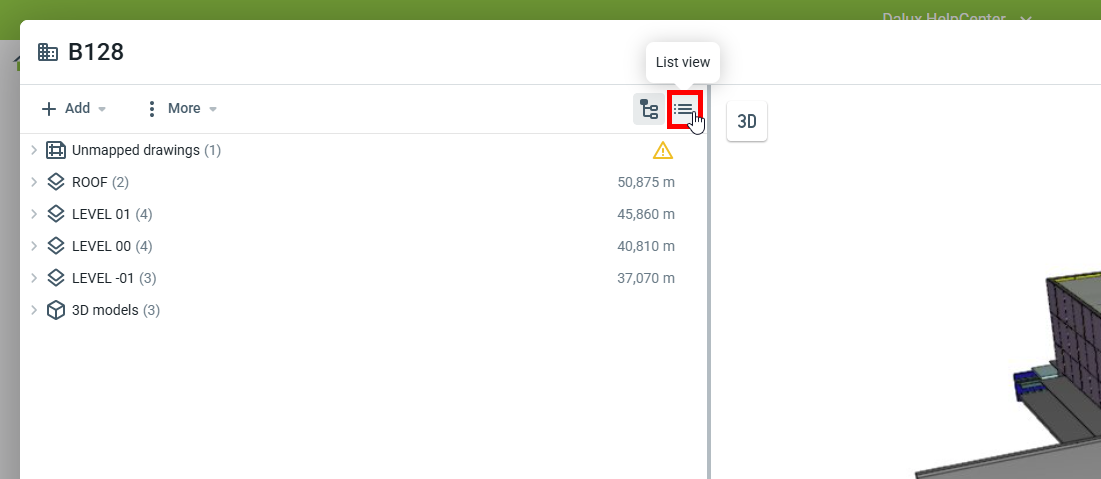

Norėdami pagreitinti procesą, galite naudoti sąrašo rodinį, spustelėdami -piktogramą.

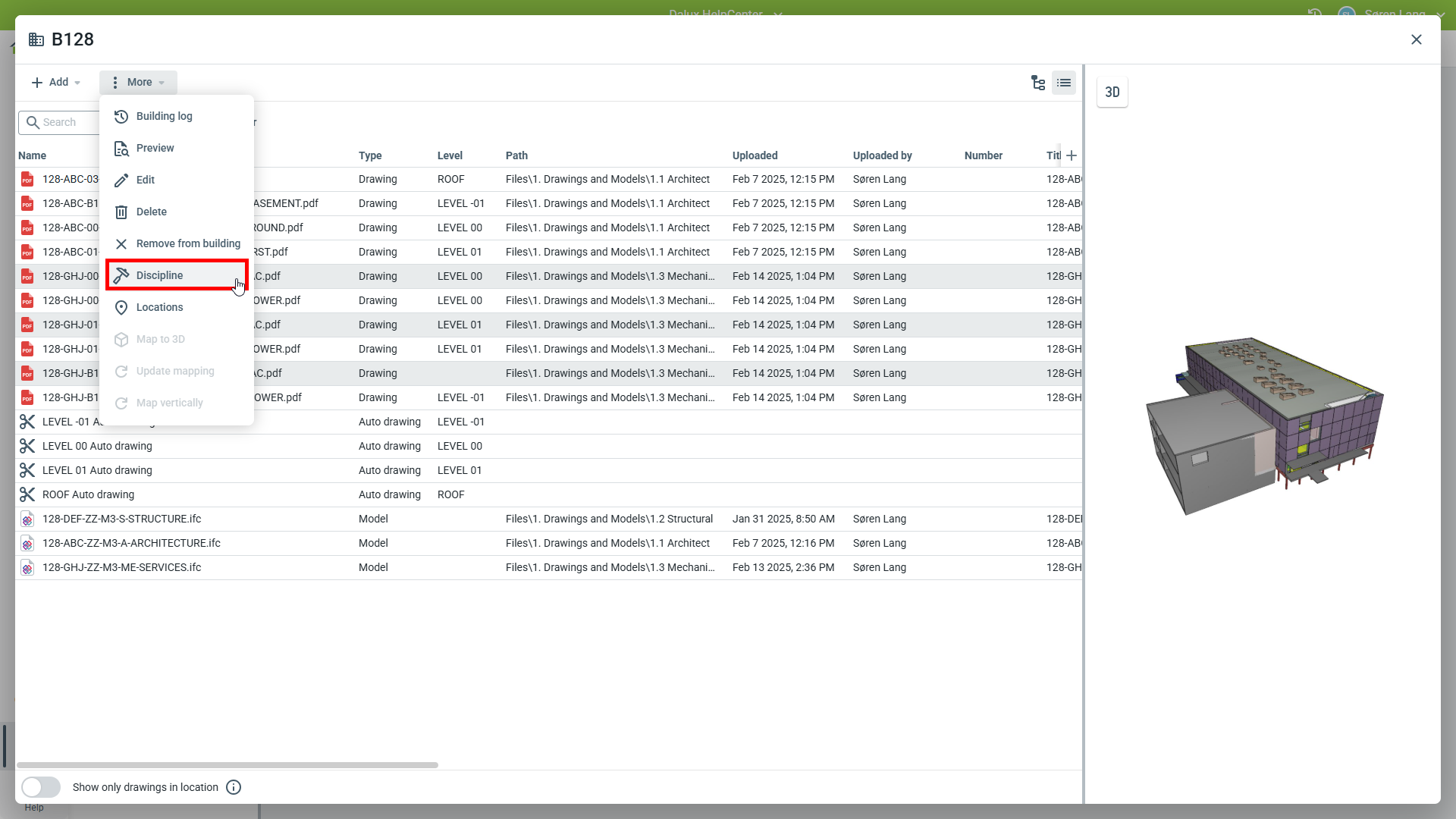

Iš sąrašo rodinio galima pasirinkti kelis brėžinius (Shift arba Ctrl+spustelėjimas) ir nustatyti juos vienu metu disciplinai ar subdisciplinai. Spustelėkite Daugiau
Disciplina.

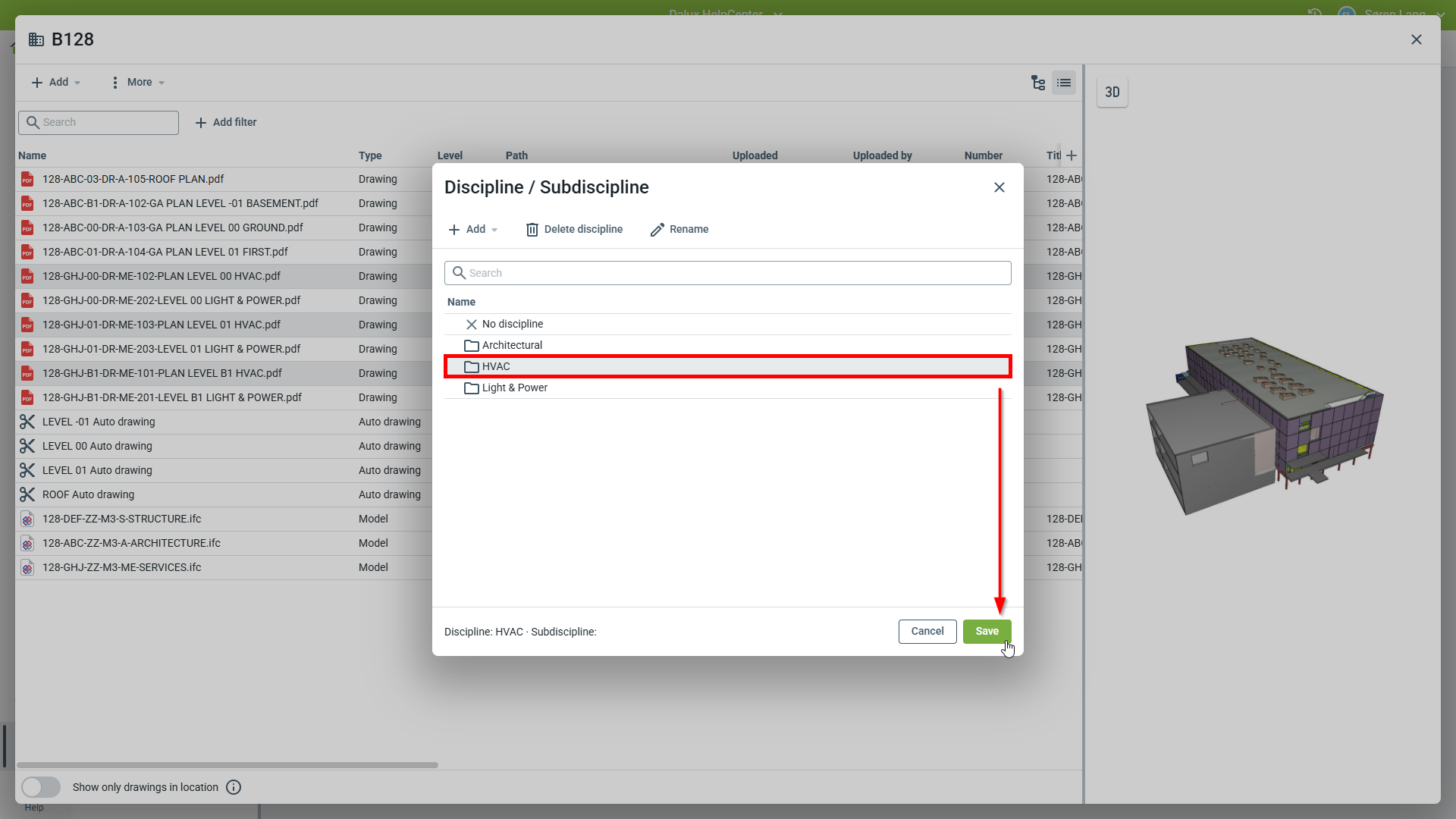

Spustelėkite discipliną ar subdiscipliną ir tada spustelėkite 'Išsaugoti' kad nustatytumėte pasirinktu brėžinių daug.
Peržiūrėkite brėžinius Vietų modulyje

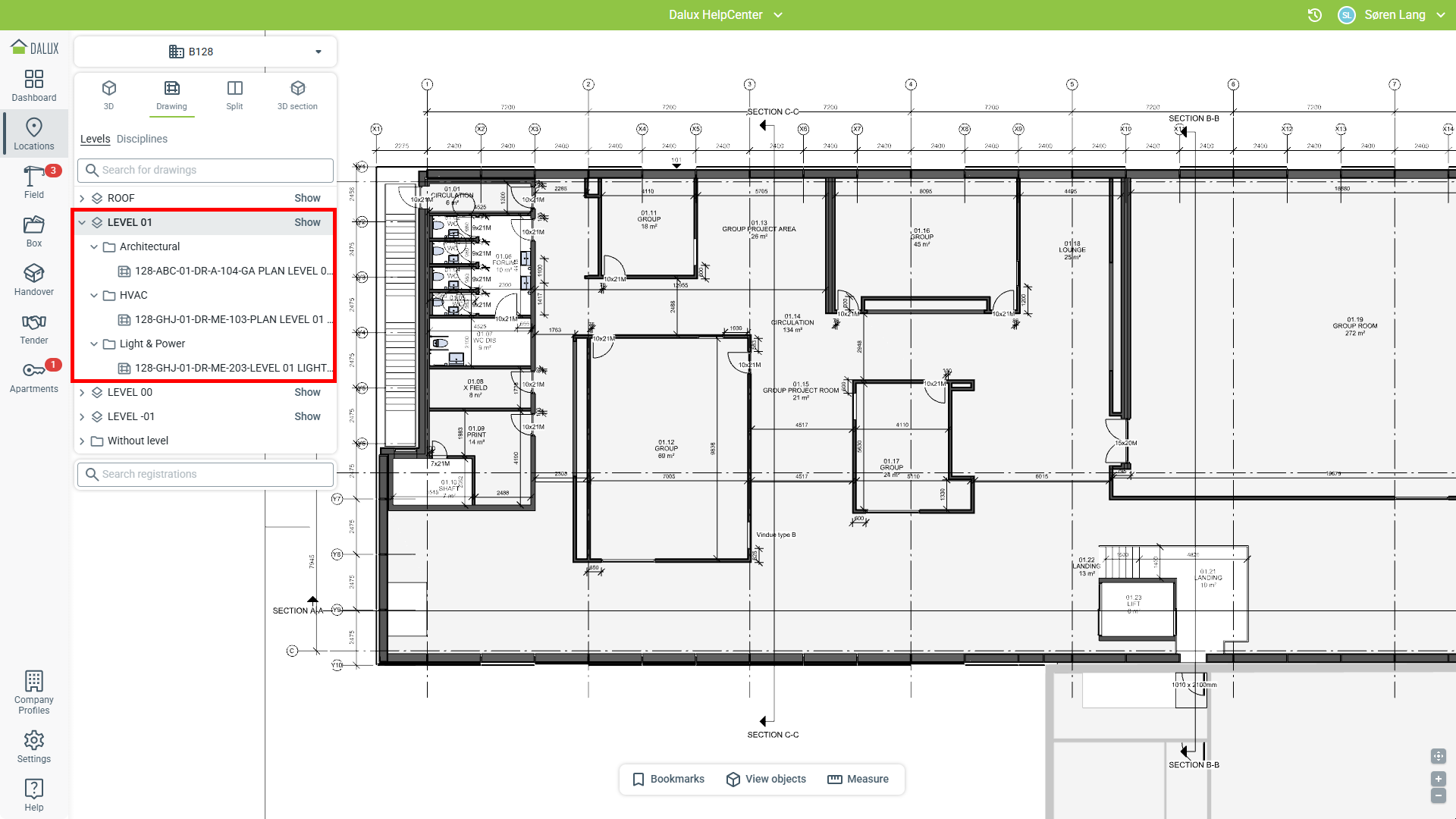

Peržiūrėdami pastatą Vieta modulyje, brėžiniai bus suskirstyti į aplankus pagal kiekvieną discipliną. Tai rodoma tiek darbalaukyje, tiek mobiliajame įrenginyje. Šiuos galite peržiūrėti eidami į
Vieta ir pasirinkdami pastatą.

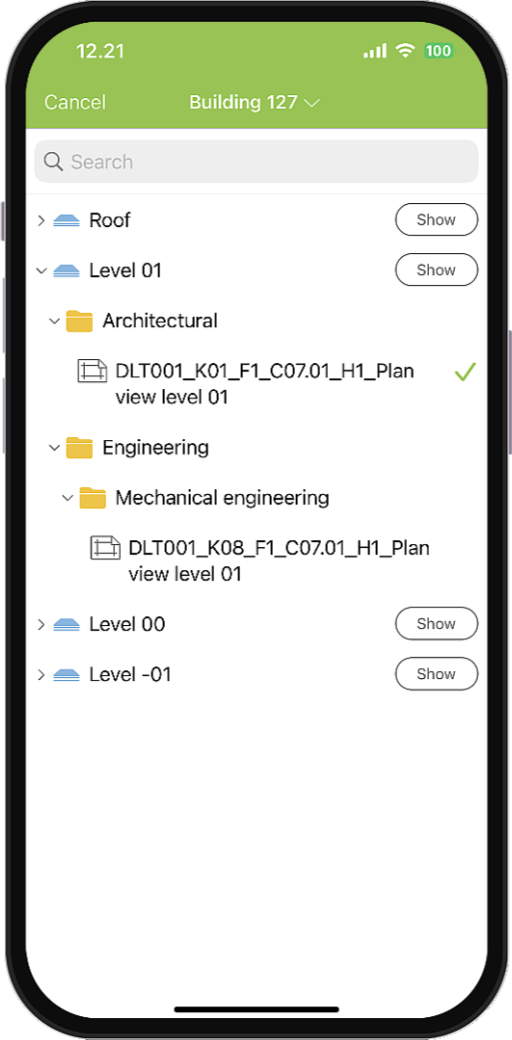

Mobiliajame įrenginyje disciplinų ir subdisciplinų aplankus taip pat galima rasti Vieta.
Panaikinti brėžinius ir ištrinti disciplinas ar subdisciplines
Norėdami ištrinti disciplinas ar subdisciplinas, eikite į
Nustatymai
Vieta
Pastatai
Pasirinkite pastatą
Redaguoti.
Pasirinkite brėžinį pastate ir spustelėkite -piktogramą šalia brėžinio pavadinimo, tada spustelėkite 'Disciplines':

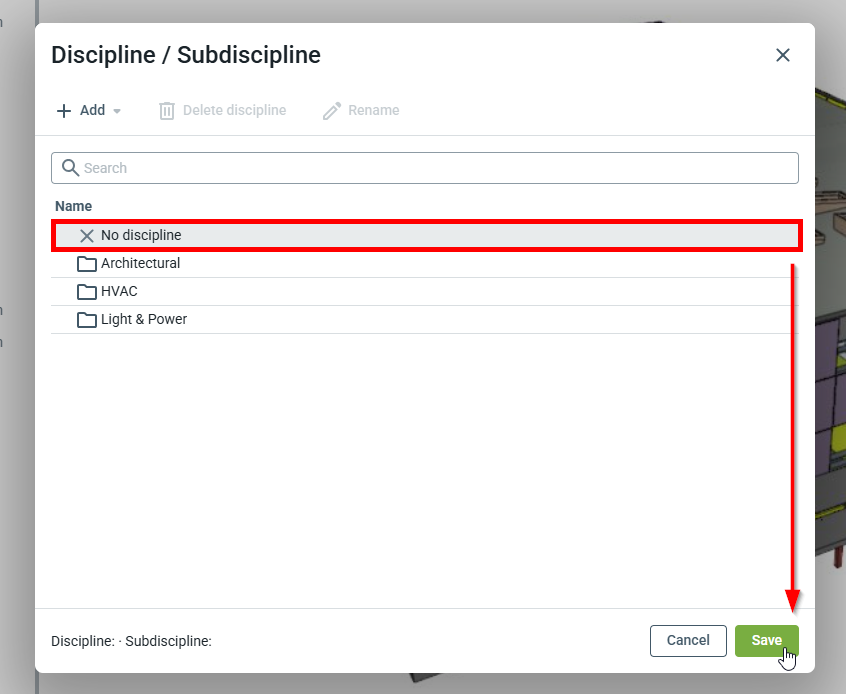

Norėdami panaikinti brėžinį iš konkrečios disciplinos ar subdisciplinos, spustelėkite Nepriskirta disciplina ir tada spustelėkite 'Išsaugoti'.

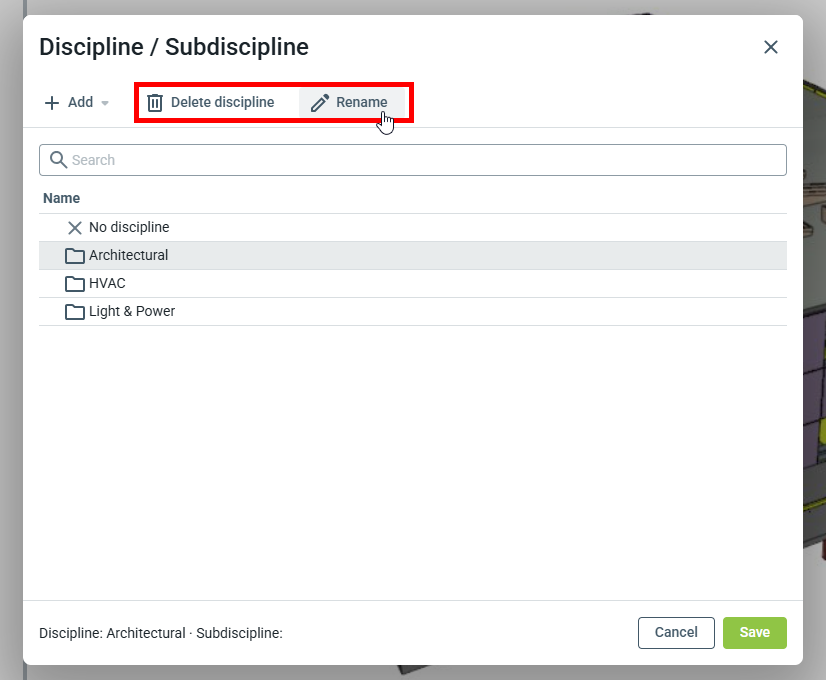

Norėdami pervadinti arba ištrinti konkrečią discipliną ar subdiscipliną, spustelėkite ją, tada spustelėkite Ištrinti discipliną arba
Pervadinti.
Pastaba: pervadinimas ar ištrynimas nepakeičia duomenų esamuose brėžiniuose. Tai reiškia, kad brėžiniai turi būti nuimti arba vėl nustatyti kitoje/pervadintoje disciplinoje.
Negalima ištrinti disciplinos, jei pirmiausia neištrintos visos subdisciplina.
