Dokumentų ir brėžinių peržiūros yra įprastos statyboje. Šiame straipsnyje aprašoma, kaip tiesiogiai palyginti dvi tos pačios PDF dokumento, brėžinio ar modelio versijas programoje Dalux.
Palyginti dvi PDF dokumento versijas
Jei turite daugiau nei vieną PDF dokumento versiją Box, galite palyginti šiuos failus tiesiogiai programoje Dalux, kad aptiktumėte bet kokius pakeitimus.

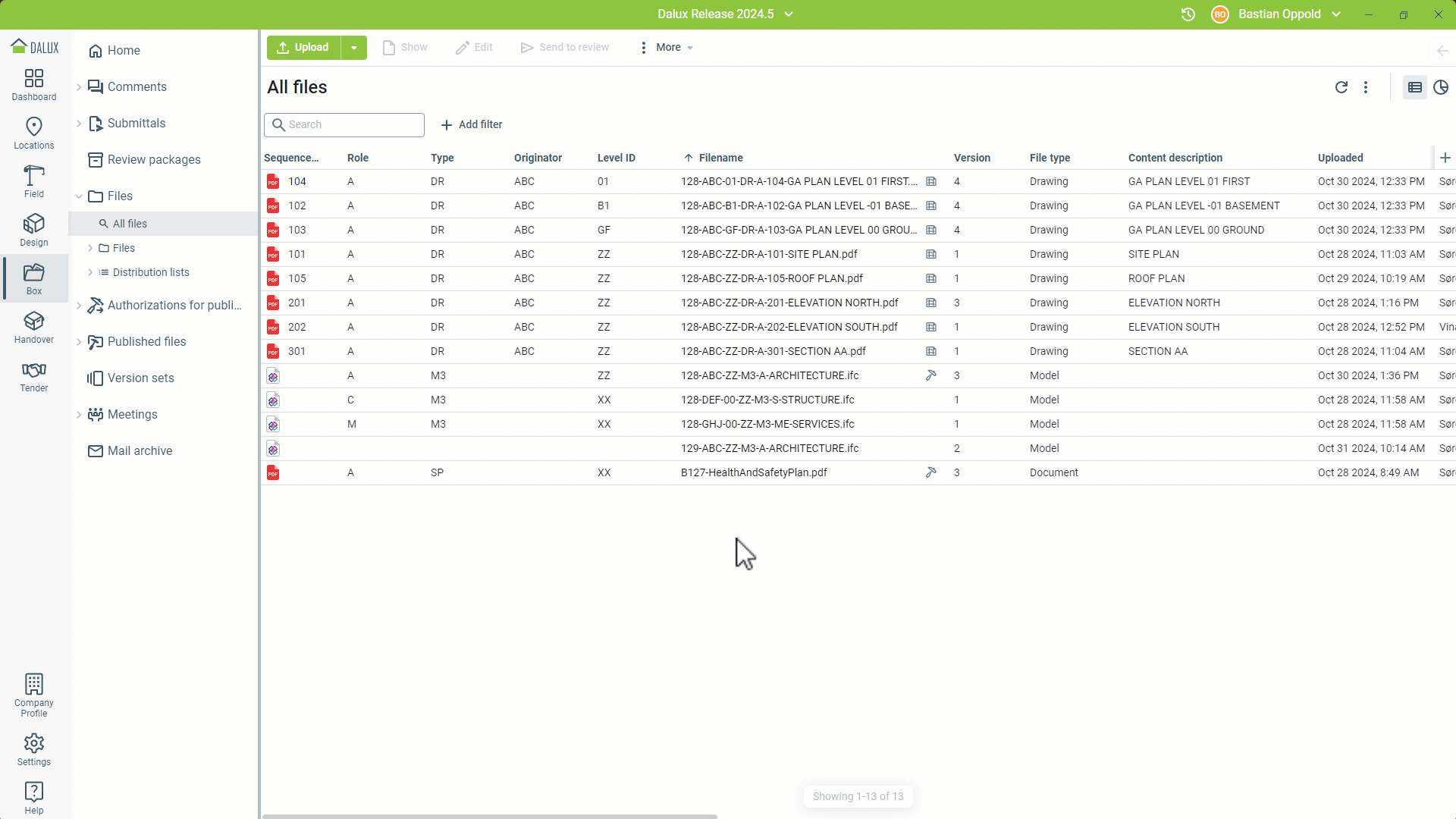

Atidarykite bet kurį dokumentą Box, kuris atitinka šiuos kriterijus, ir spustelėkite Palyginti versijas. Tai atidarys dabartinę ir ankstesnę to dokumento versiją.
Galite pakeisti versijas, kurias norite palyginti, spustelėdami ant pasirinkimo viršuje dokumentų.
Peržiūrint kelis puslapius dokumente arba didinant dokumentą, tai daroma lygiagrečiai abiem versijoms, todėl visada galite palyginti teisingą informaciją.
Jei norite palyginti skirtingas dalis versijose, perjunkite užraktą apačioje, kad nesinchronizuotumėte abiejų versijų. Tada galite nepriklausomai naršyti per versijas. Dar kartą perjunkite užraktą, kad vėl sinchronizuotumėte versijas.
Palyginti dvi brėžinio versijas
Jei projektas turi Dalux Box Pro, galite tiesiogiai palyginti dvi tos pačios brėžinio versijas programoje Dalux. Tam atidarykite brėžinį su daugiau nei viena įkelta versija.

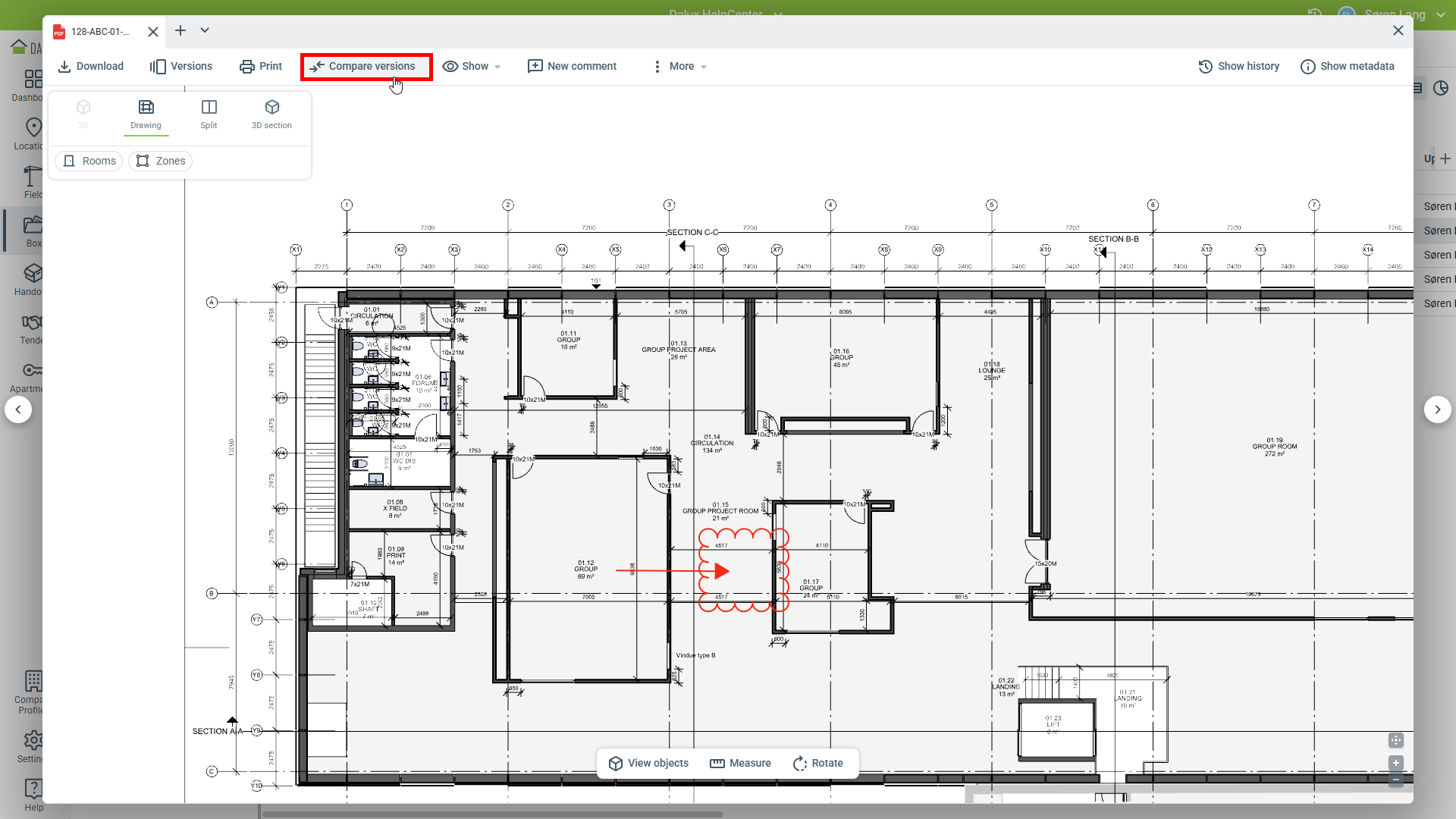

Tada spustelėkite Palyginti versijas.

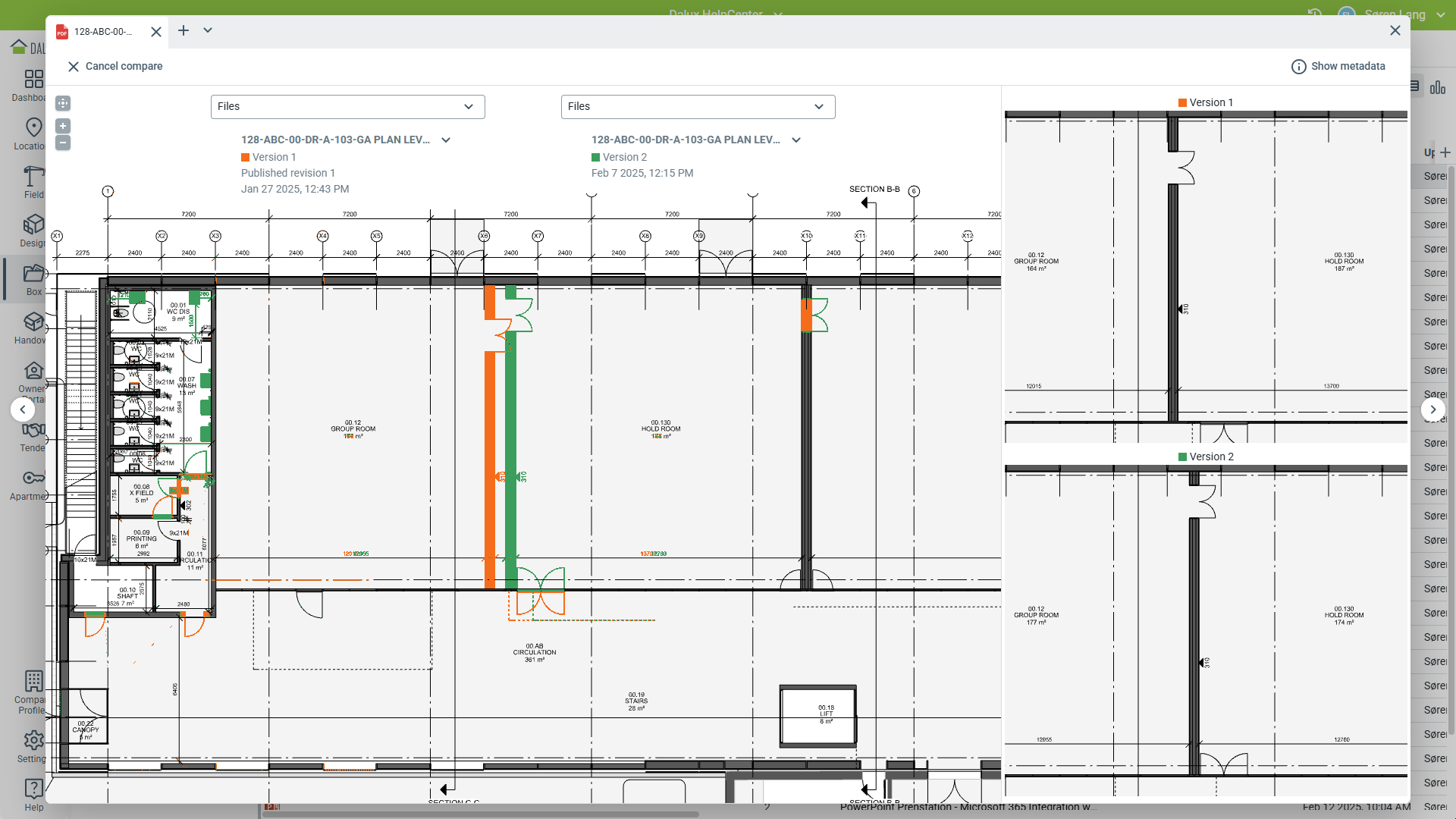

Dalux, pagal numatymą, atidarys naujausias dvi versijas ir jas palygins. Naujausia versija yra žalia, o ankstesnioji yra oranžinė.
Pakeiskite versiją spustelėdami išskleidžiamąjį mygtuką šalia kiekvienos versijos.
Tada pakeitimai tarp versijų gali būti lengvai matomi, pridedant oranžines arba žalias linijas. Spalvos atspindi pasirinktų brėžinio versijų pasirinkimą. Jei tarp versijų nėra pokyčių, spalva nesikeičia.
Sulygiuoti brėžinius
Jei brėžiniai nesulygiuoti, taip paprastai yra todėl, kad jie buvo sukurti naudojant skirtingus PDF nustatymus.
Galite juos sulygiuoti rankiniu būdu, sulygiavimas nėra išsaugomas brėžinyje ir kitą kartą lyginant brėžinius jį reikės sulygiuoti iš naujo.

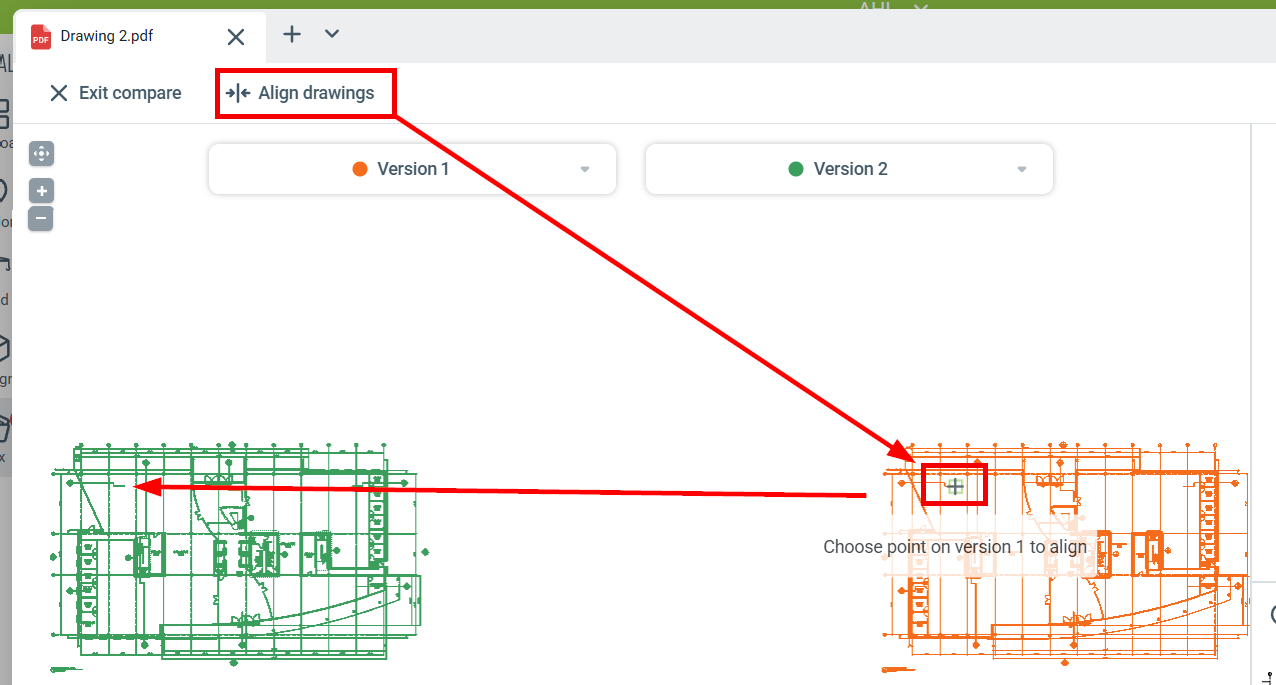

Click on Sulygiuoti brėžinius
„Pasirinkite tašką ankstesnėje versijoje“
„Pasirinkite tą patį tašką naujesnėje versijoje“
Palyginti modelio versijas Dalux Darbalaukio programoje
Techninė informacija
Norėdami palyginti savo 3D modelius, turite naudoti Dalux Darbalaukio programą savo kompiuteryje. Modelių palyginimas nėra prieinamas žiniatinklio versijoje. Daugiau informacijos apie tai, kaip atsisiųsti Dalux darbalaukio programą
Sužinokite daugiau
Jei norite sužinoti daugiau apie modelių palyginimą Design, skaitykite šį straipsnį: Kaip naudoti Design.
Raskite pastatą
Parametrai
Vietos
Pastatai arba ieškokite pastato failų
Box.
Modelius galite palyginti tik tuo atveju, jei turite dvi ar daugiau versijų.

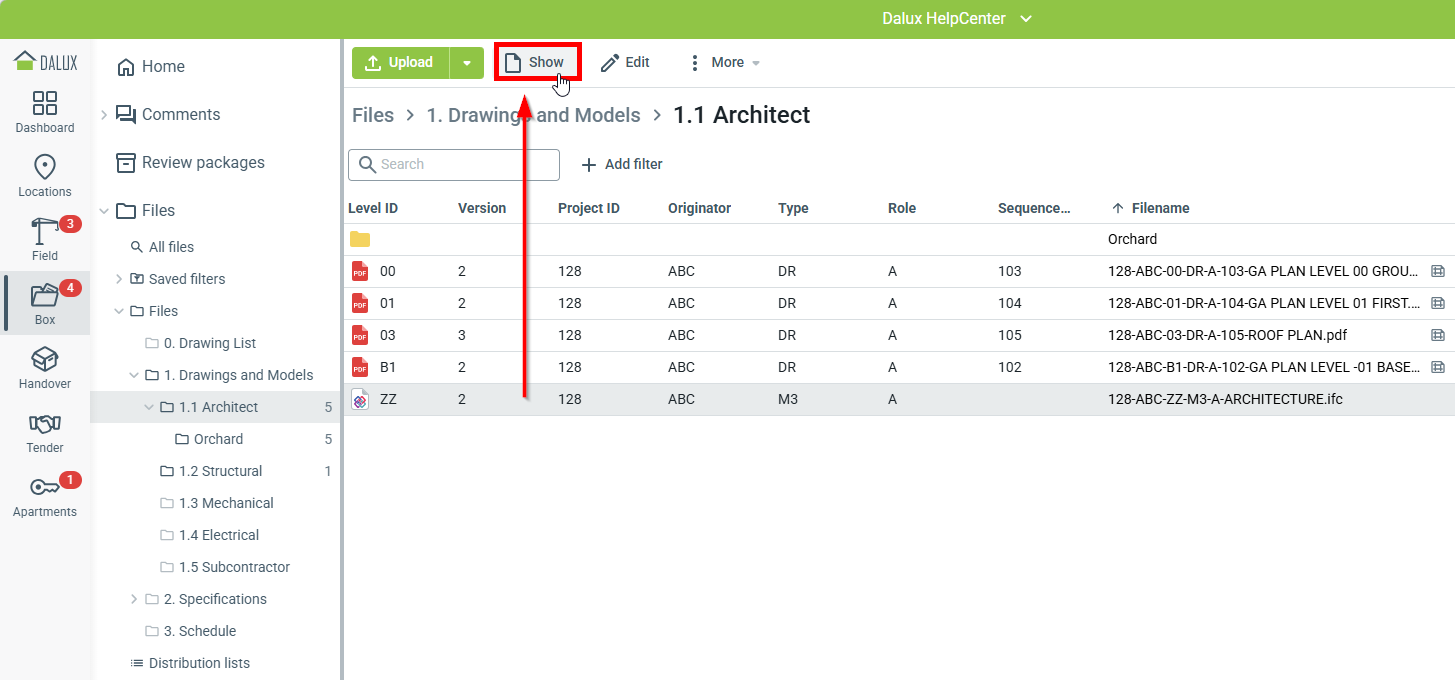

Pasirinkite modelį, kurį norite palyginti, ir tada spustelėkite Rodyti.
Tai atidaro modelį, ir tada galite spustelėti Palyginti versijas.

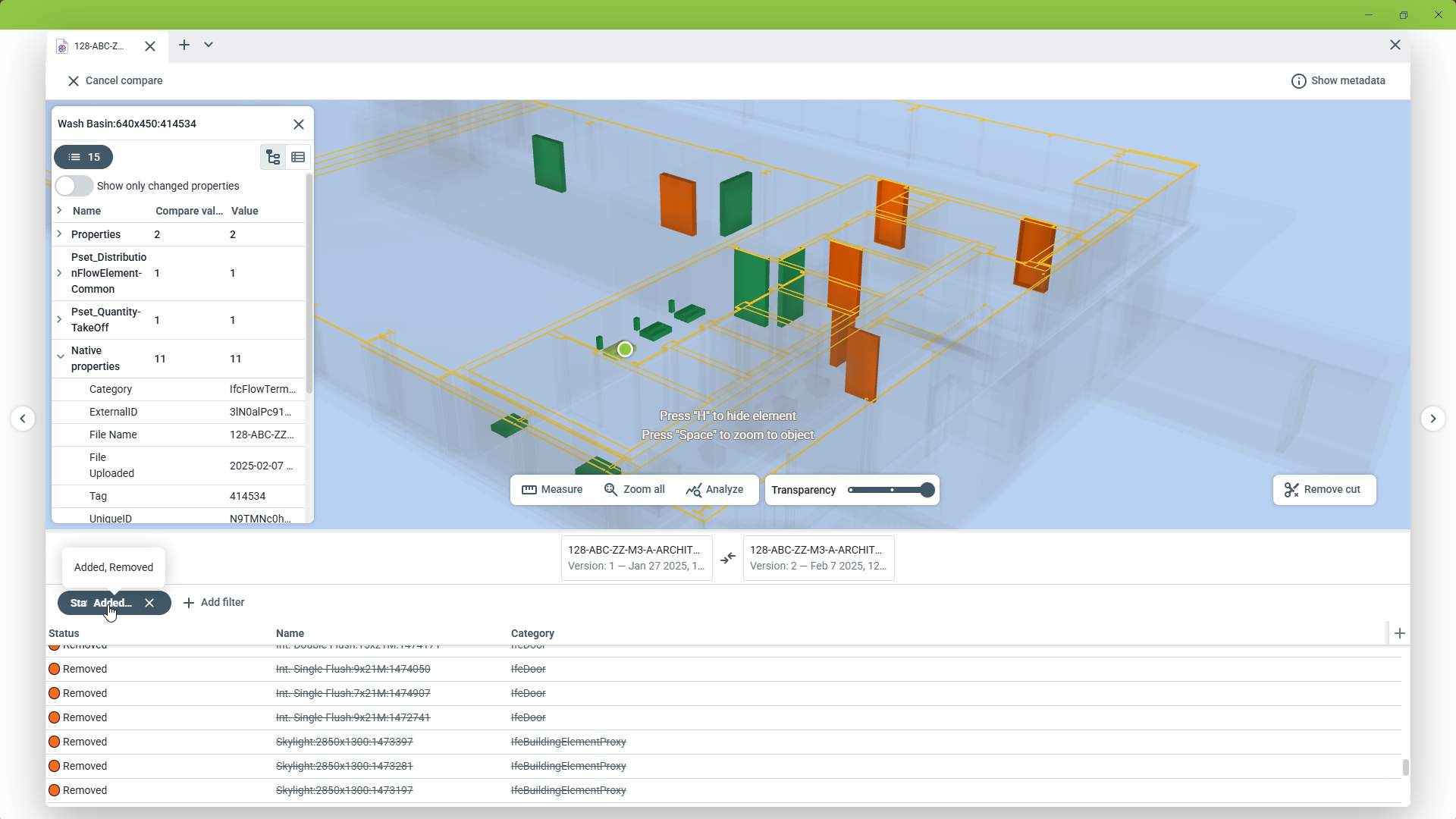

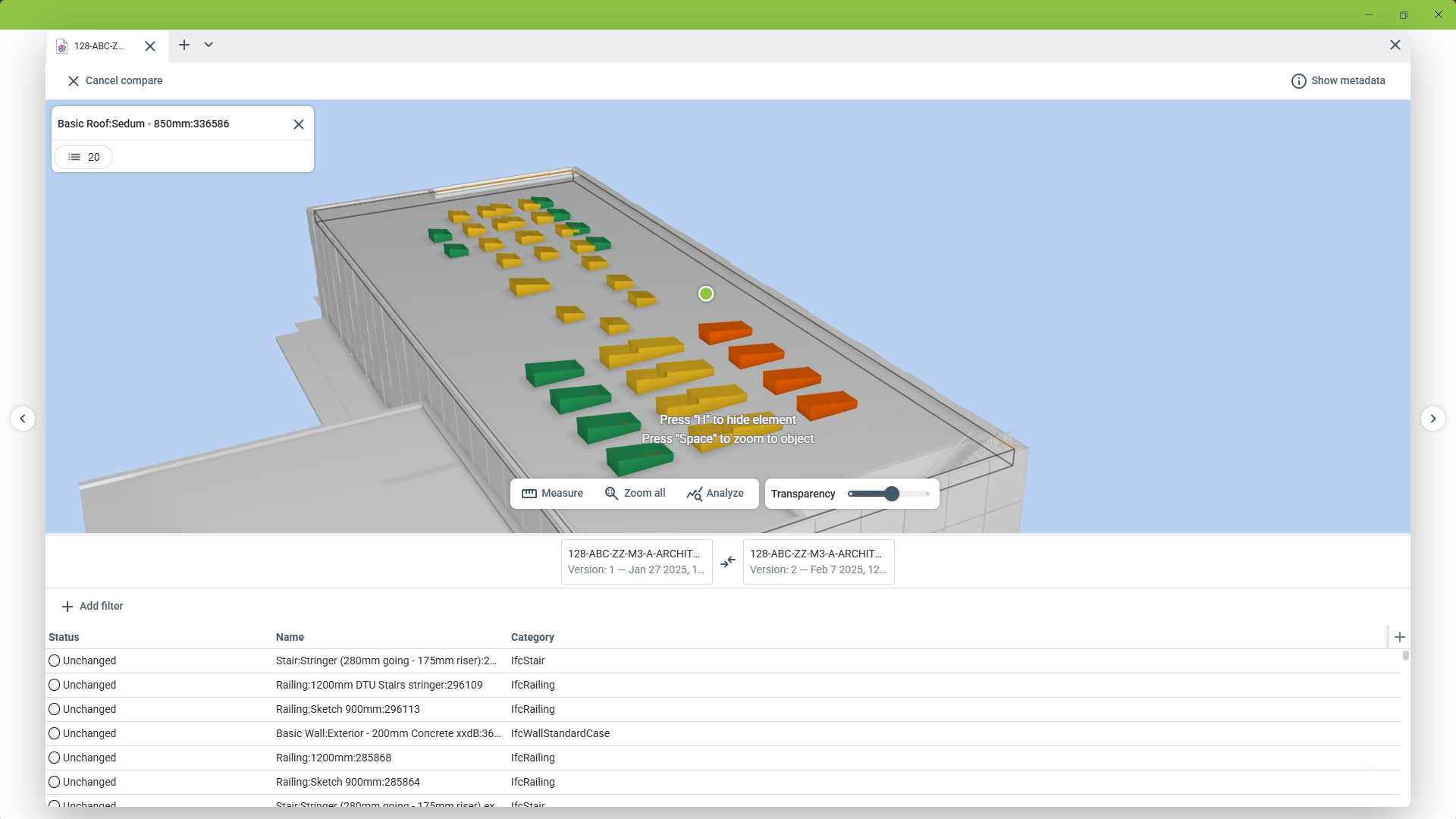

Dabar galite palyginti skirtingas modelių versijas. Lango apatinėje dalyje galite keisti, kurias versijas norite palyginti.
Apatinėje sąrašo peržiūroje galite kurti filtrus arba spragtelėti ant objektų, kad pamatytumėte, kokie parametrai buvo pakeisti.
