Lo strumento di convalida del modello consente agli utenti di impostare requisiti per conflitti e distanze minime tra gli oggetti nei loro modelli dell'edificio senza dover attendere il riscontro di una seconda parte. Gli utenti che hanno accesso alla Model Validation possono fare un'analisi dei modelli utilizzando questa funzionalità.
Lo strumento consente di analizzare se gli oggetti rispettano i requisiti di conflitto e distanza minima del progetto applicandoli al modello all'interno di Dalux, fornendo istantaneamente agli utenti le informazioni di cui hanno bisogno per:
- Apportare le modifiche necessarie nel software di modellazione
- Collaborare con gli altri partecipanti al progetto commentando gli oggetti che non rispettano i requisiti
- Decidere di ignorare il problema di clash/clearance se non è rilevante
Informazioni tecniche
I risultati della convalida del modello sono visualizzabili nel browser quando 'Automation' è abilitata da un amministratore del progetto.
I controlli attivi richiedono l'app desktop Dalux.
Come utilizzare la convalida del modello per le clash
Per usare la funzionalità, vai a Design
Seleziona edificio
Seleziona area del file
Model Validation.
Puoi eseguire controlli impostati dal tuo amministratore del progetto, dall'admin del gruppo o da te stesso.
Per sapere come impostare i controlli per te stesso, leggi questo articolo: Come impostare Model Validation

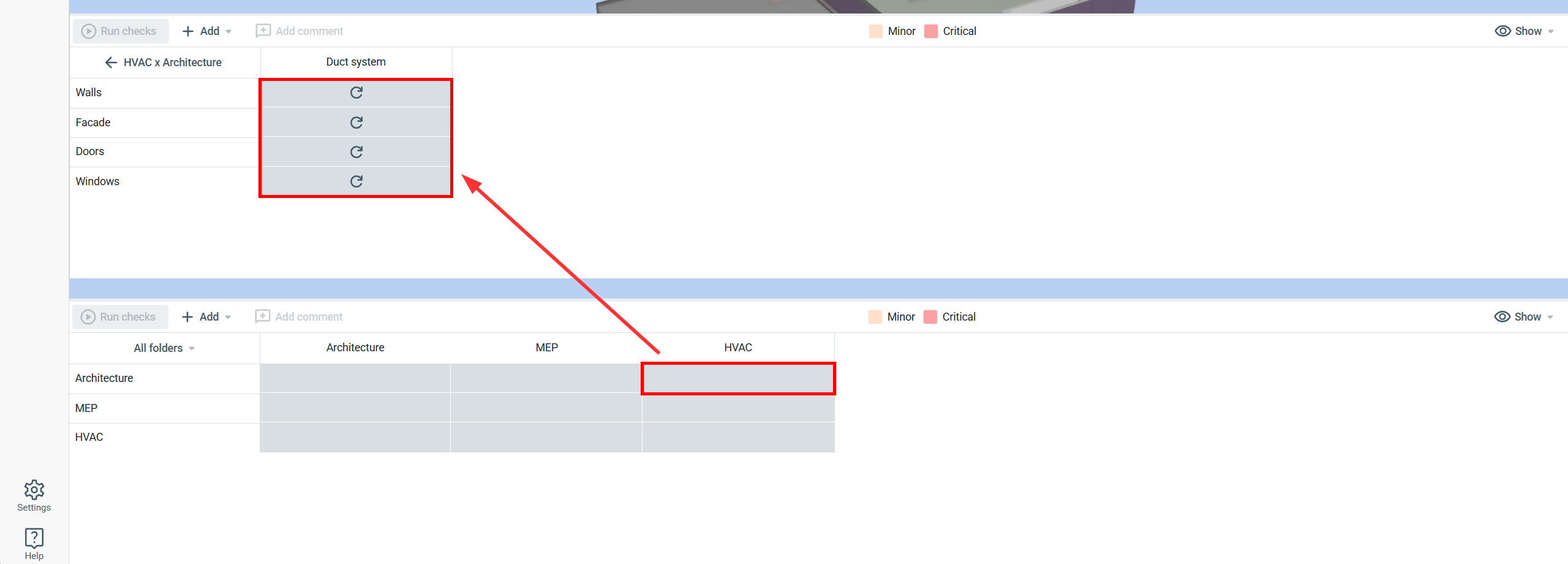

È possibile eseguire rapidamente tutti i controlli disponibili cliccando su Esegui controlli. Per eseguire controlli specifici, fai clic sulla cella nella matrice di validazione e poi seleziona la cella dei gruppi di oggetti specifici.
Nota
Se impostati dal tuo amministratore del progetto, i controlli potrebbero essere eseguiti automaticamente per l'edificio selezionato quando nuovi file modello vengono collegati all'edificio o quando i file modello esistenti vengono aggiornati.

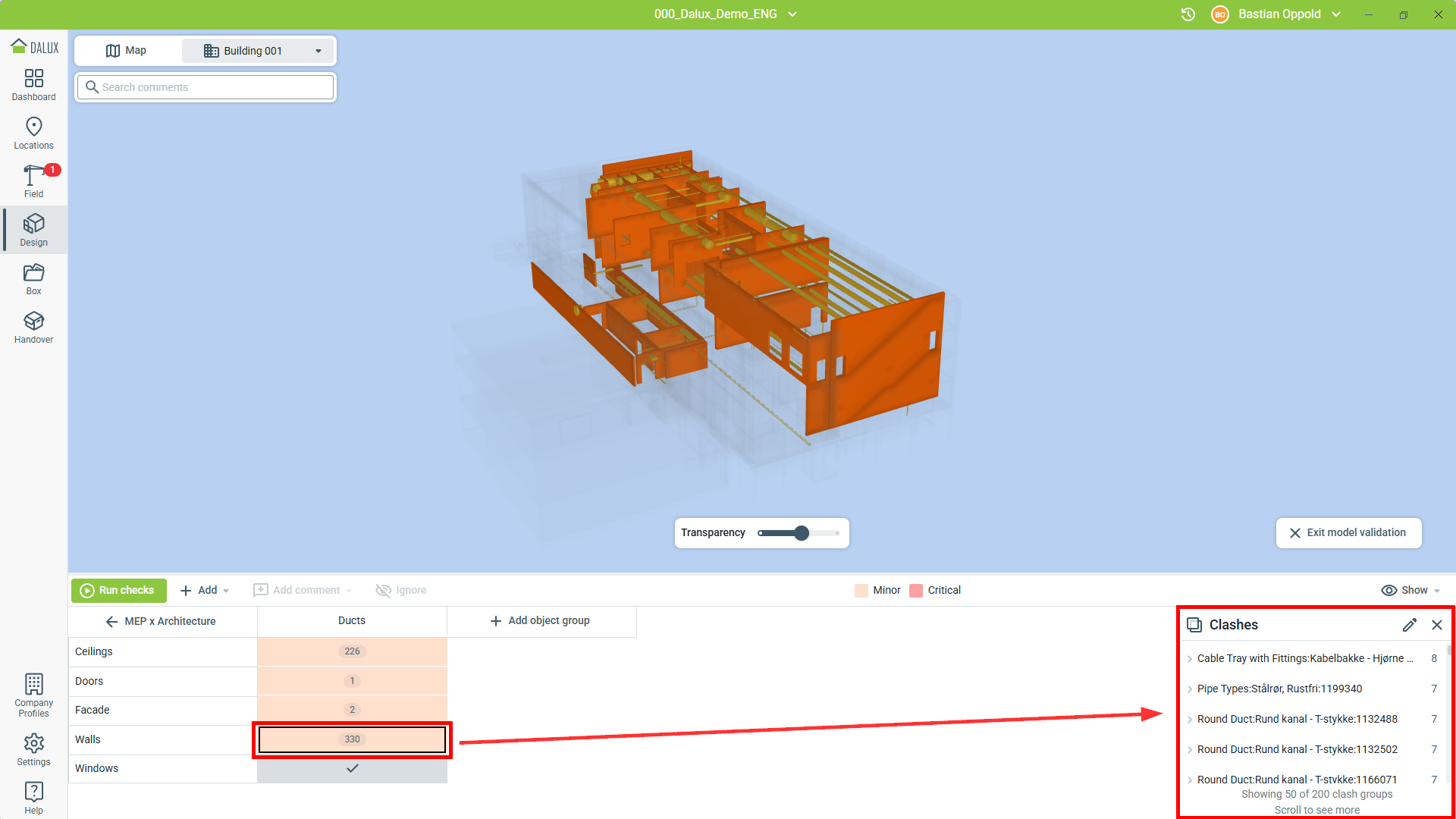

Questo fornisce una panoramica di tutti i conflitti e le distanze minime, raggruppati per elementi in conflitto e ordinati per quelli con più conflitti.
Fai clic sull'elemento nell'elenco o su un elemento nel visualizzatore per vedere gli oggetti 3D specifici in violazione.

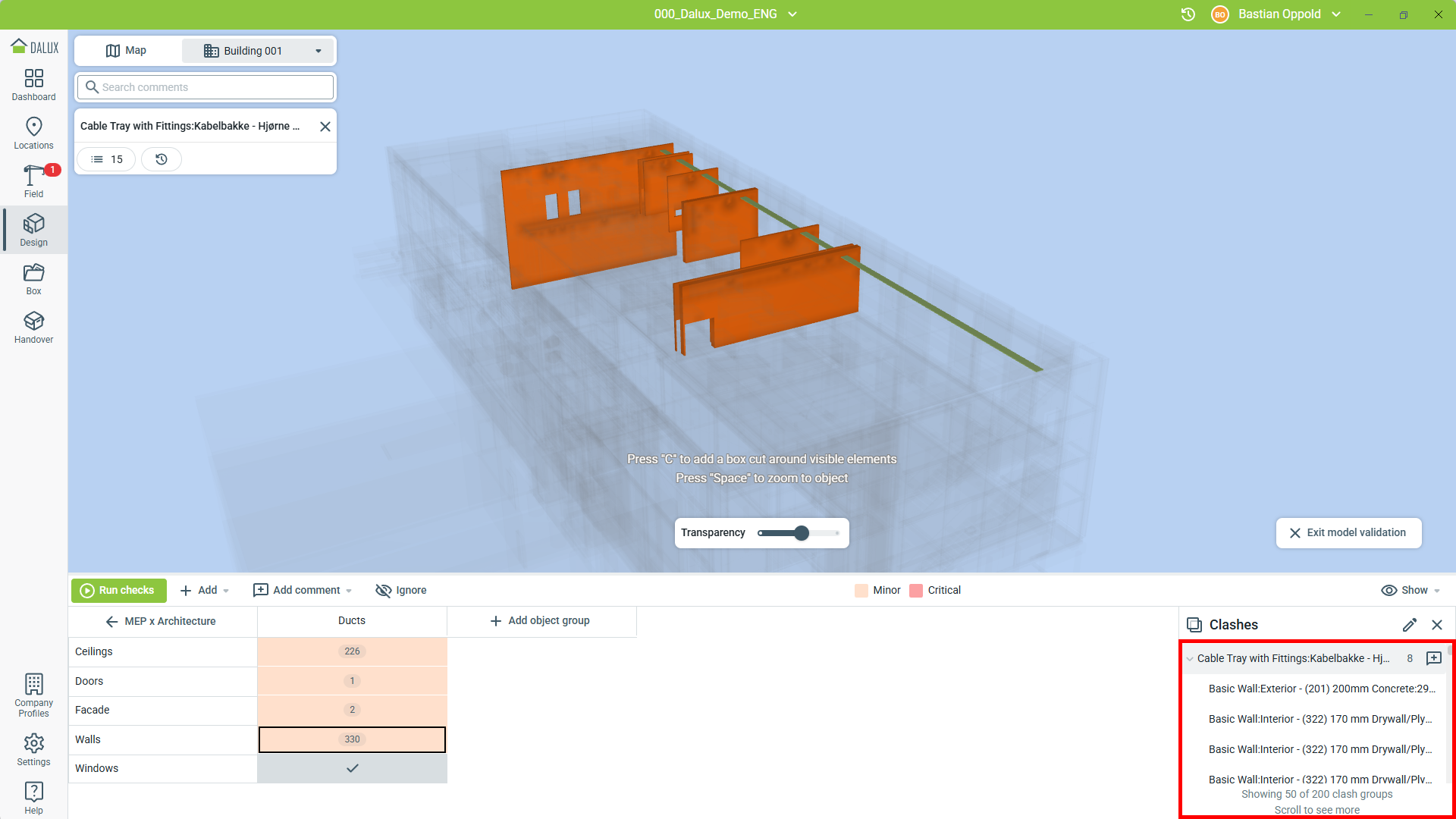

Quando selezioni un elemento, ti verrà presentato un elenco di tutti gli elementi singoli che entrano in collisione con l'elemento selezionato. In questo modo, puoi selezionare gli oggetti singoli per vedere solo quel conflitto/problema e valutarlo commentandolo o ignorandolo se il controllo non è rilevante per te.
Da qui, puoi utilizzare i risultati per creare commenti per altri partecipanti al progetto oppure puoi aggiornare il tuo modello per risolvere eventuali problemi.
Consigli e trucchi
Premi "C" per creare un ritaglio a box attorno al tema selezionato, consentendoti di concentrarti su dettagli specifici. Usa il cursore 'Transparency' per vedere gli oggetti filtrati per avere un contesto aggiuntivo.

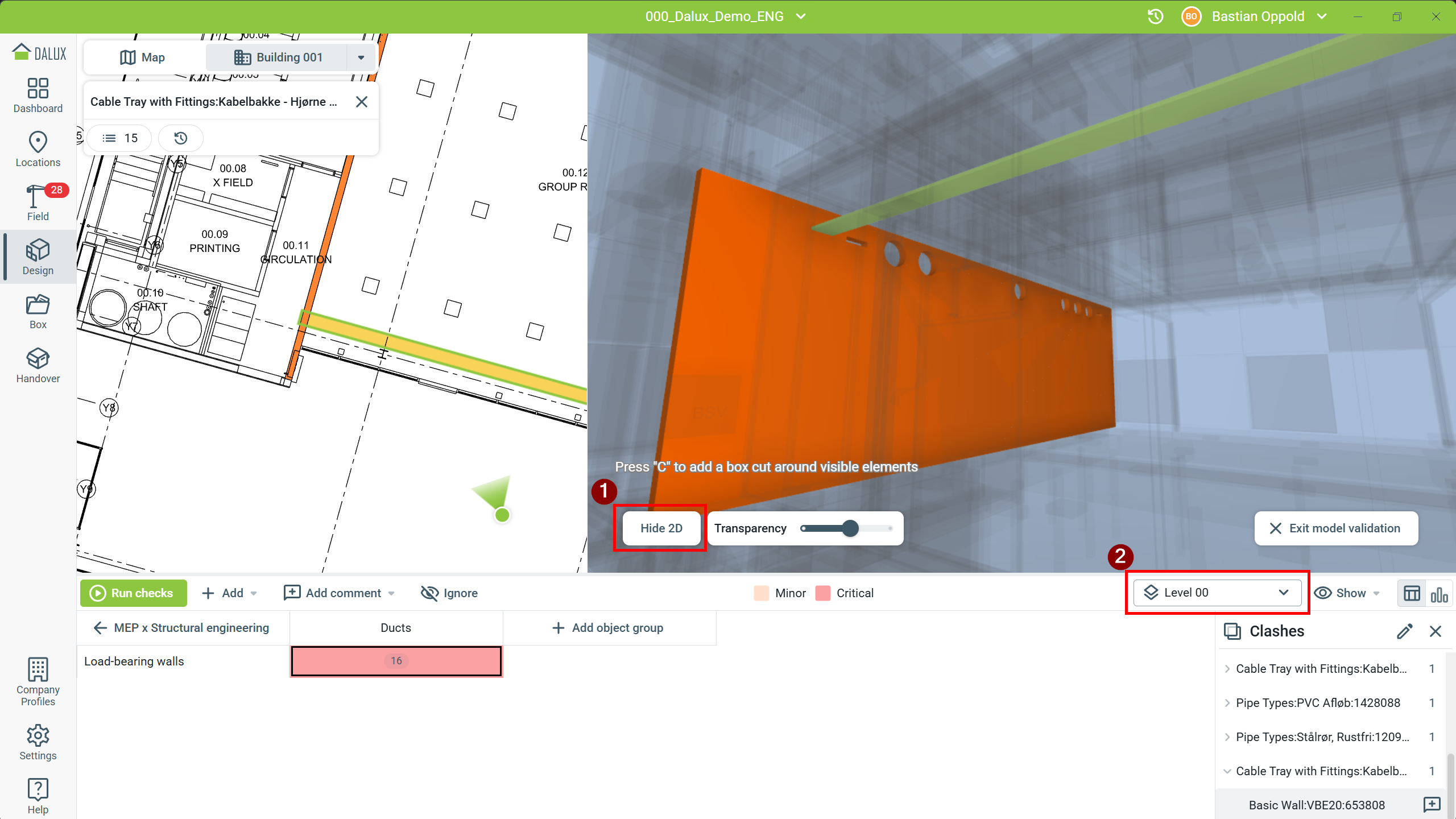

Apri i conflitti dalla vista divisa, oppure fai clic su 'Mostra 2D/Nascondi 2D' (1) per andare alla vista divisa dopo. Seleziona i conflitti o le distanze minime dall'elenco, oppure fai clic sull'elemento 3D per visualizzare gli elementi in conflitto nel disegno. Il selettore di livello (2) consente di passare da un livello all'altro.
Crea commenti
Come strumento di collaborazione puoi usare i commenti per fare segnalazioni sia per elemento che per singolo problema. Commentare un oggetto include tutti i temi correlati in un unico commento.
I commenti utilizzeranno i tipi di commento e i canali di comunicazione già impostati nel progetto.
In questo esempio, una canalizzazione è in conflitto con più muri. Potresti voler modificare il tuo design per risolvere questo conflitto oppure puoi creare un commento per coordinare le modifiche necessarie con altri partecipanti al progetto.

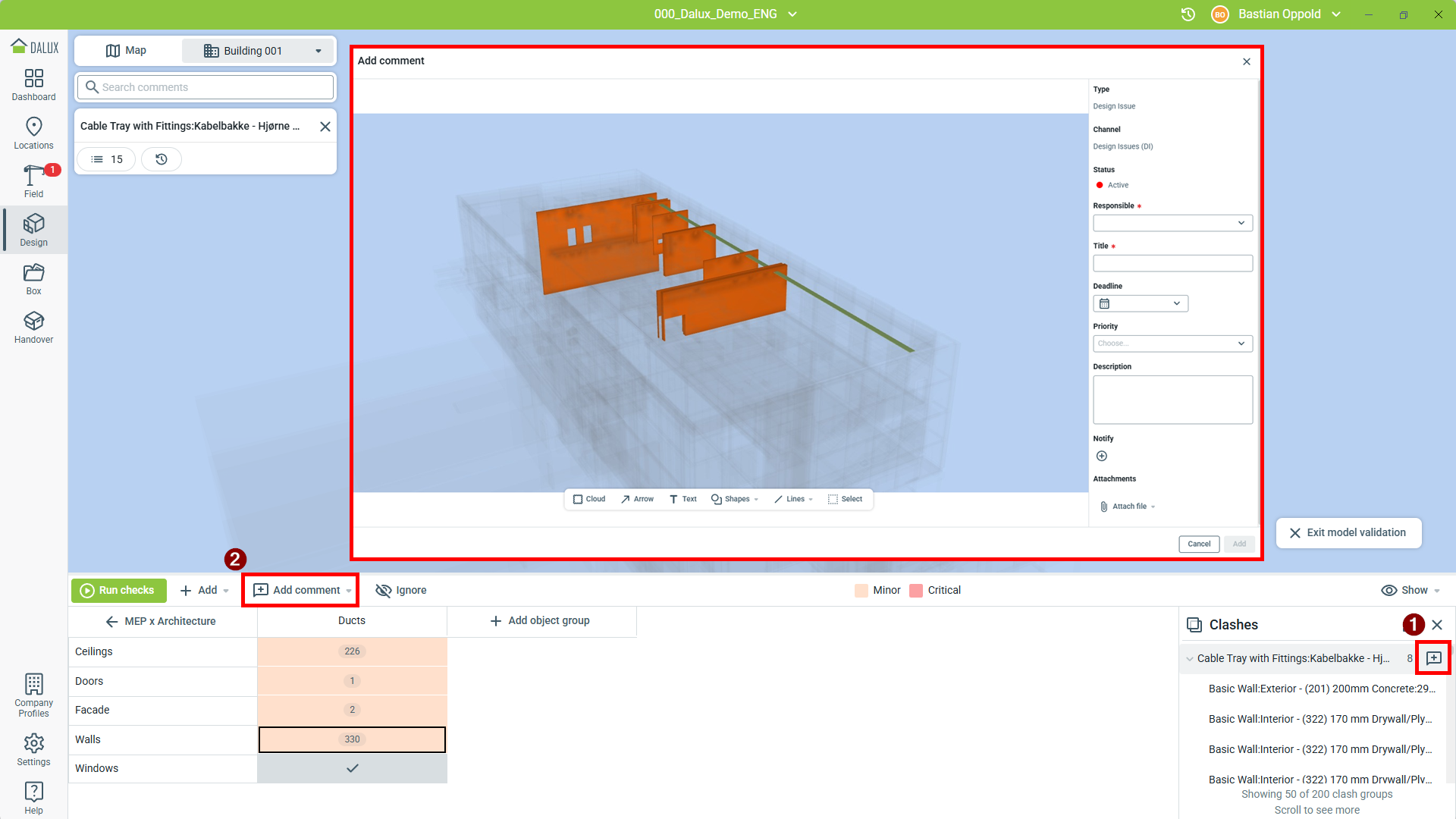

Per commentare un tema, seleziona l'oggetto/gruppo o il singolo tema e fai clic su accanto al tema (1) oppure su
Aggiungi commento nella barra degli strumenti (2):
Poi scegli il tipo e il canale appropriati per il commento e compila le informazioni del commento.
Per saperne di più
Se desideri saperne di più su come utilizzare i Commenti, leggi questo articolo: Come usare i commenti.
Ignora
Se un tema non è rilevante per te o non hai bisogno di vederlo, puoi scegliere di ignorarlo.
Le problematiche ignorate sono personali, quindi gli altri partecipanti al progetto potranno comunque vedere il problema e non sarà contrassegnato come ignorato per loro.

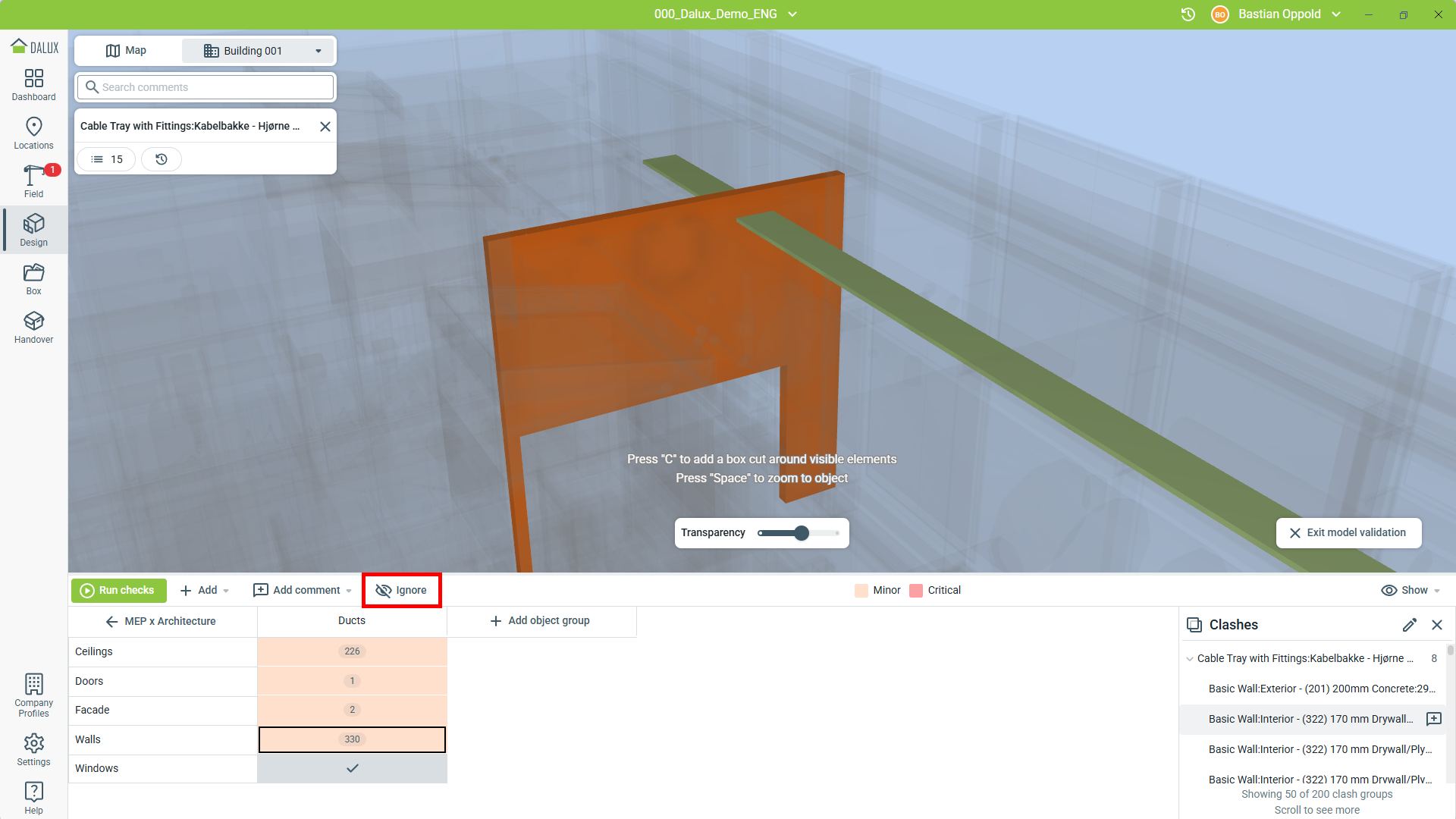

Per ignorare un problema, seleziona il problema, quindi clicca Ignora:

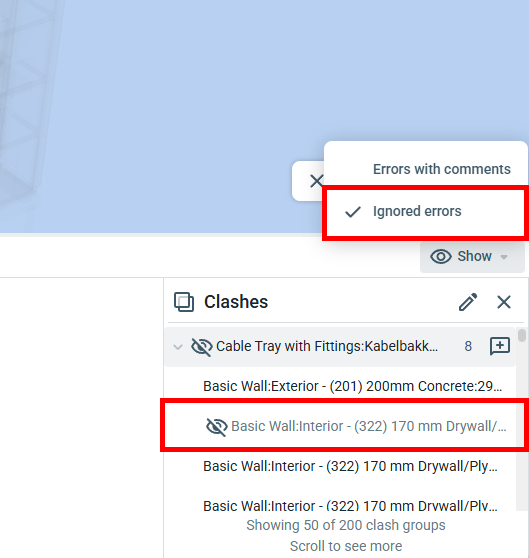

Questo conflitto non sarà più mostrato nel controllo a meno che non mostri esplicitamente i conflitti ignorati. Per farlo, seleziona 'Errori ignorati' nel menu Mostra:
Non ignorare

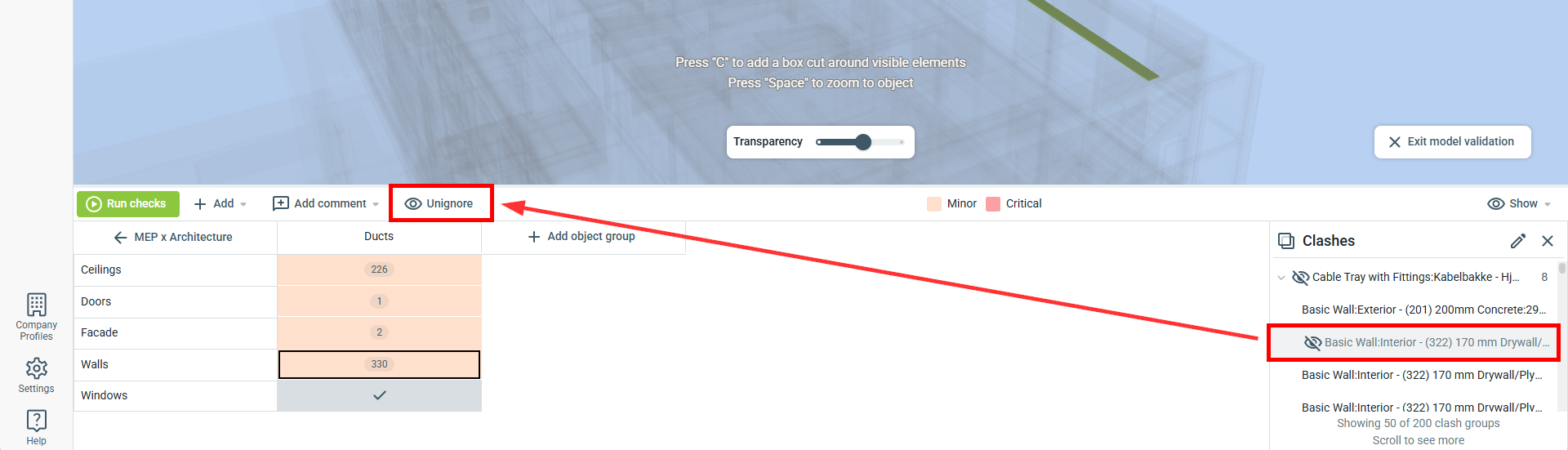

Se il problema diventa nuovamente rilevante e desideri annullare l'ignoramento, seleziona il problema dall'elenco e fai clic su Rimuovi ignoramento nella barra degli strumenti.
Cronologia della convalida del modello

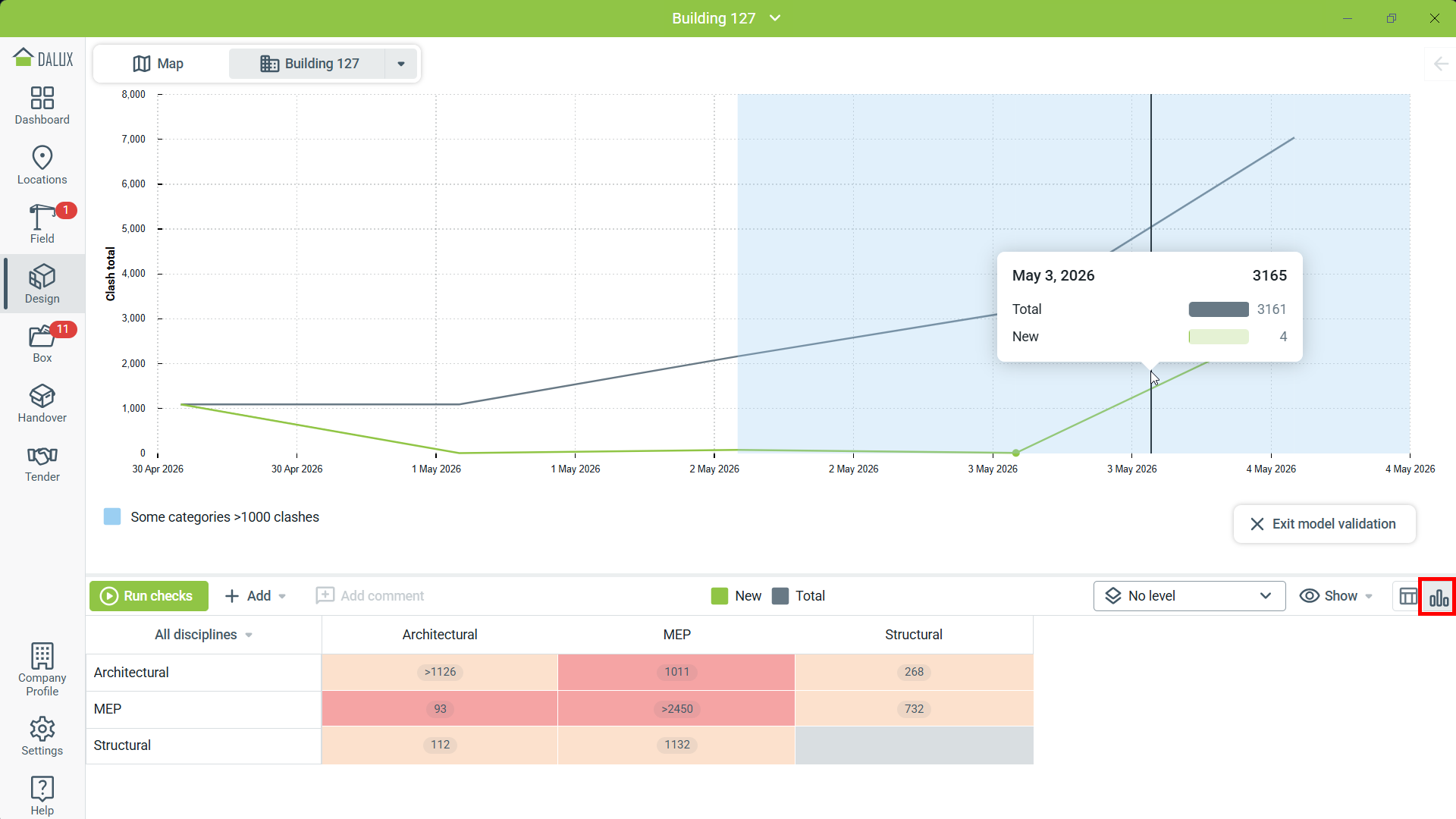

Quando i progettisti aggiornano i loro modelli e risolvono i problemi, può essere դժվարoso tenere traccia dello stato di coordinamento e dei conflitti non risolti. Passa alla vista grafico per vedere la cronologia dei conflitti. Questo include il numero totale di conflitti in un determinato giorno e il numero di conflitti nuovi e risolti לאורך l'intera timeline del progetto.
Fai clic sulla cella di due discipline in conflitto nella matrice di convalida per vedere la cronologia solo delle discipline selezionate.
