Collegamenti ipertestuali su disegni PDF e nei documenti

Questo articolo mostra la configurazione dei collegamenti ipertestuali, e come utlizzarli per aprire rapidamente disegni e documenti correlati referenziati da un numero.

Come utilizzare i link ipertestuali

I collegamenti ipertestuali vengono usati per navigare rapidamente tra disegni e documenti: ad esempio per passare da una pianta a una sezione specifica, oppure da un documento alla relativa pianta.

I file caricati manualmente visualizzano i collegamenti ipertestuali in verde, mentre i collegamenti ipertestuali appaiono in blu se è stato usato un plugin.

Utilizzare i link ipertestuali in Posizioni

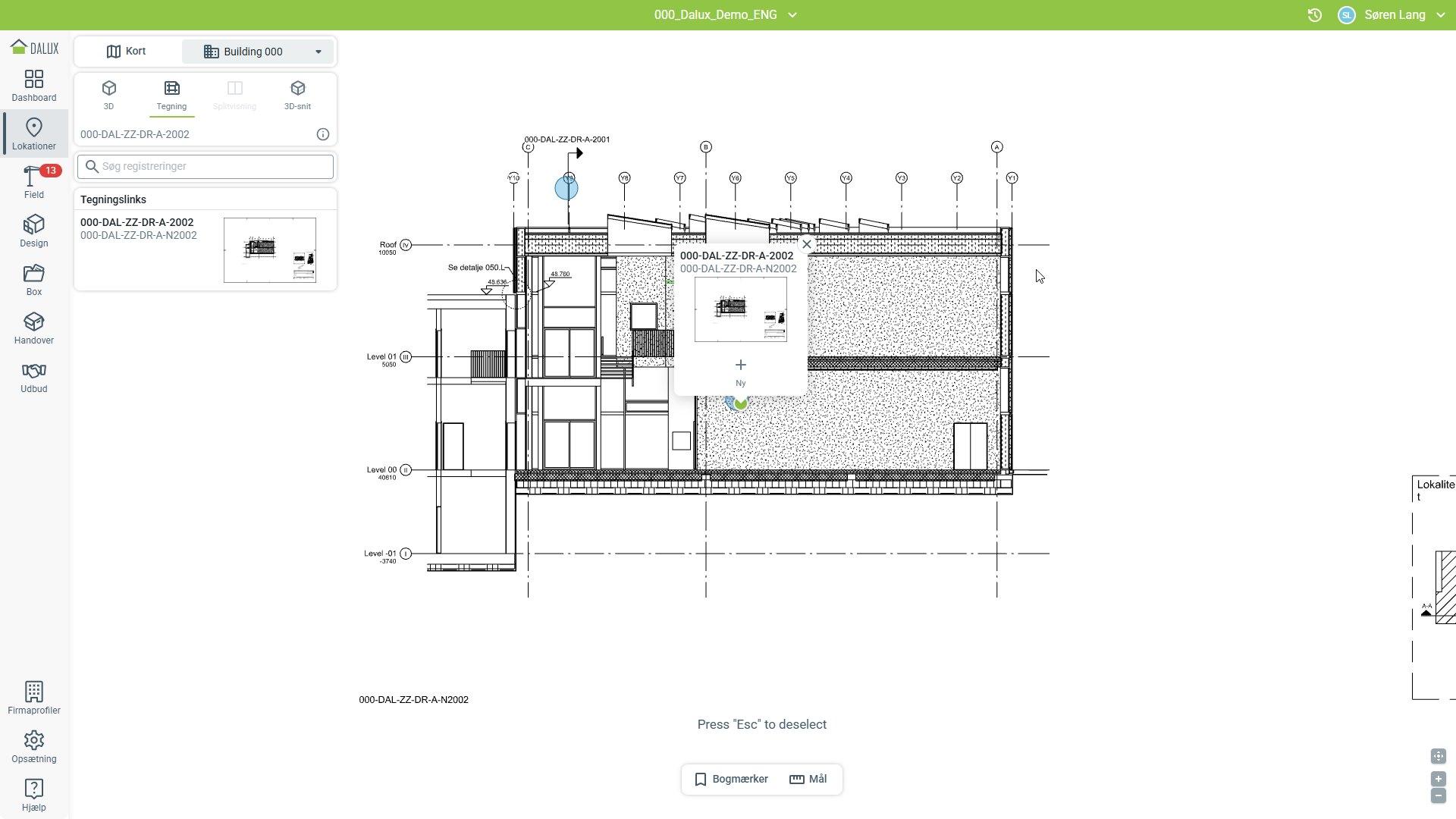

Se ti trovi in Posizioni, puoi fare clic sul collegamento ipertestuale per aprire il disegno o il documento collegato.

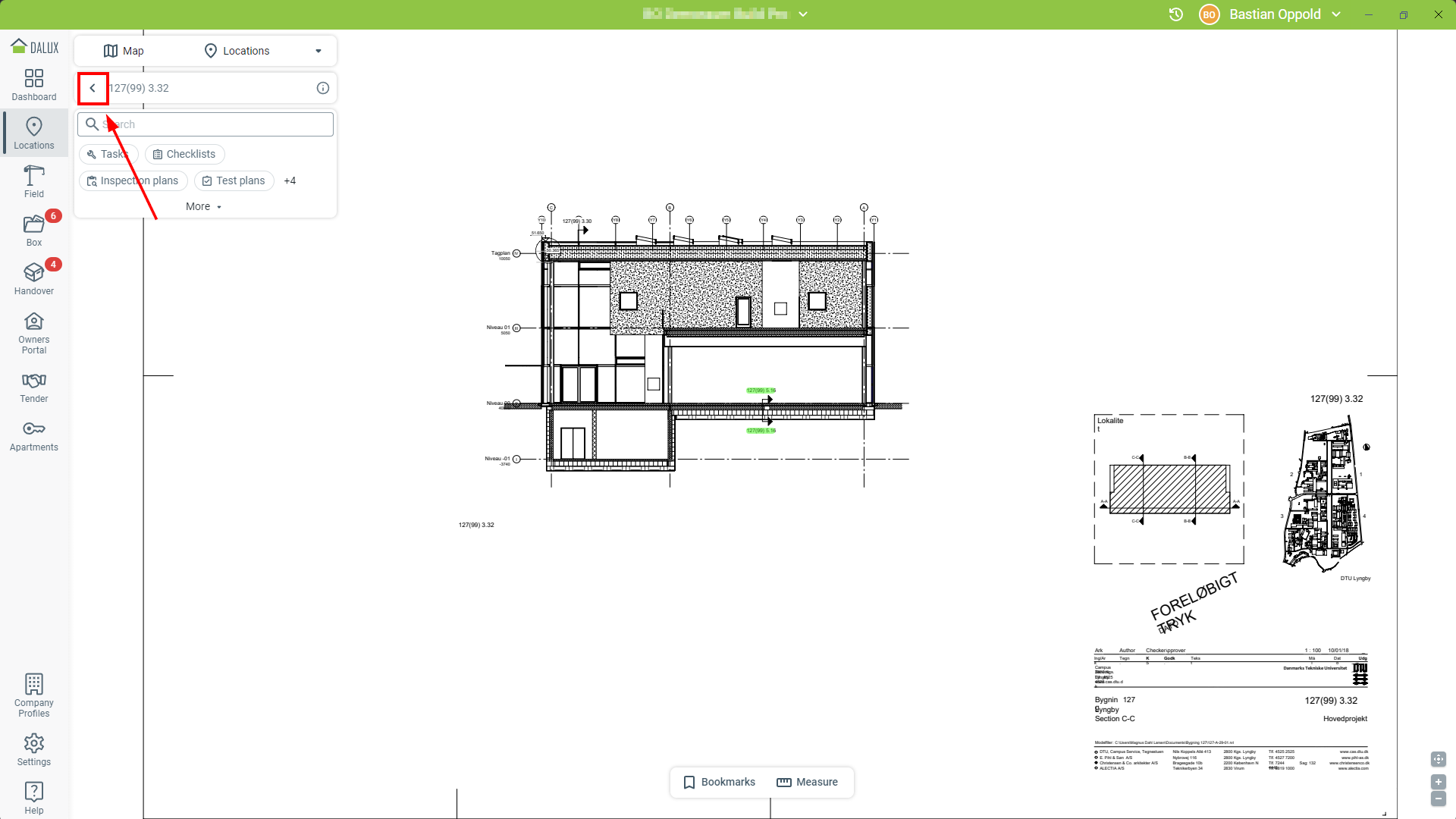

Puoi sempre usare l'icona per tornare al disegno precedente:

Utilizzare i link ipertestuali in Box

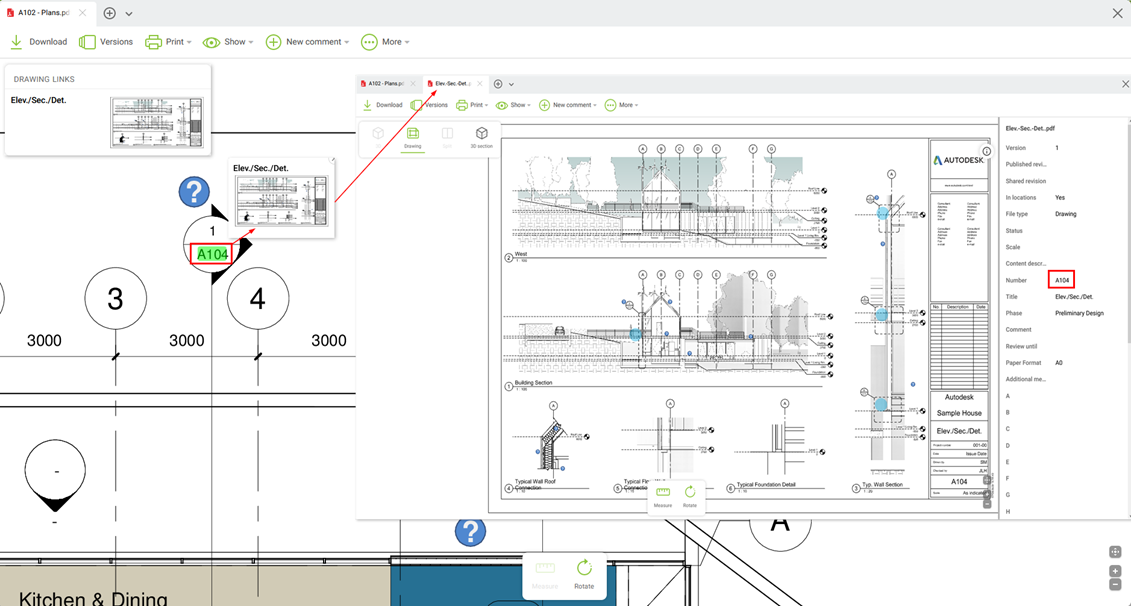

In Box, i disegni o i documenti selezionati da un collegamento ipertestuale vengono aperti come una nuova scheda della vista corrente. Il collegamento aprirà sempre la versione più recente del file a cui hai accesso, indipendentemente dall'area del file.

Come impostare i link ipertestuali

Rilevare i numeri di codice file su disegni e documenti

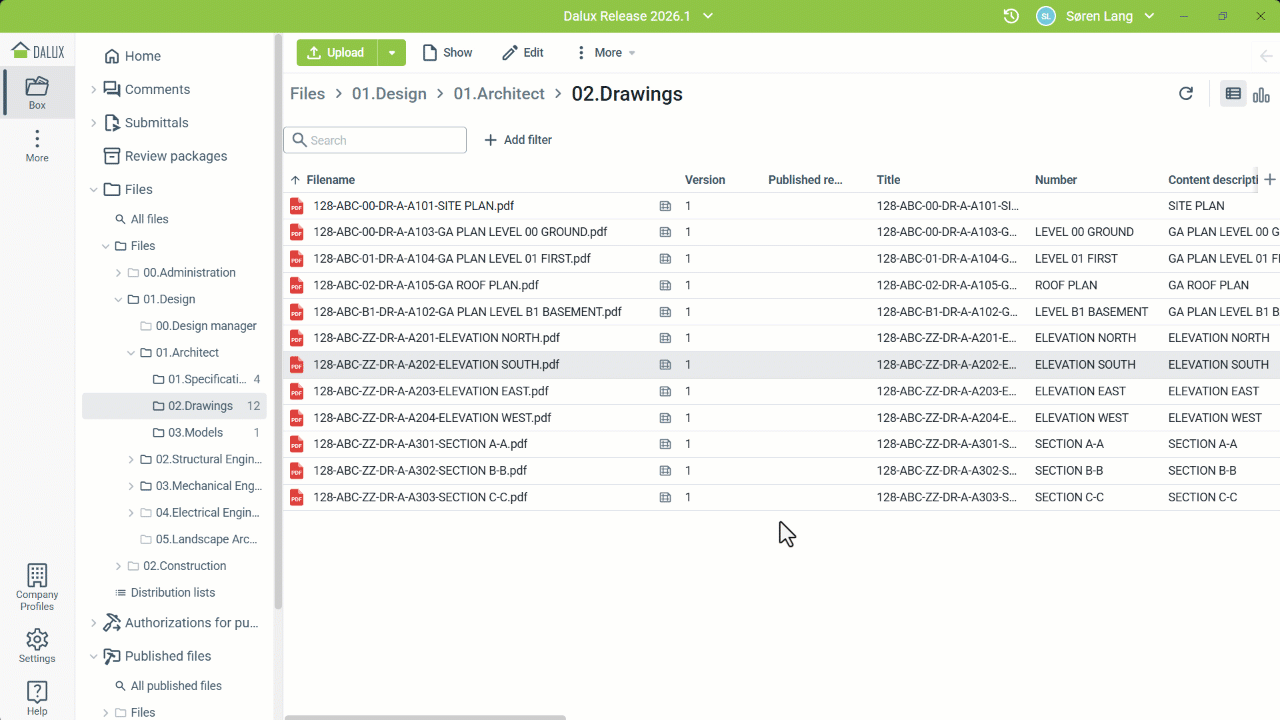

Il numero si riferisce sempre al campo metadati di Dalux "Numero". Riempire questo campo con la stringa esatta visualizzata sui disegni per i quali si desidera creare un collegamento. Puoi farlo sia durante che dopo il caricamento. Dalux genererà automaticamente un link.

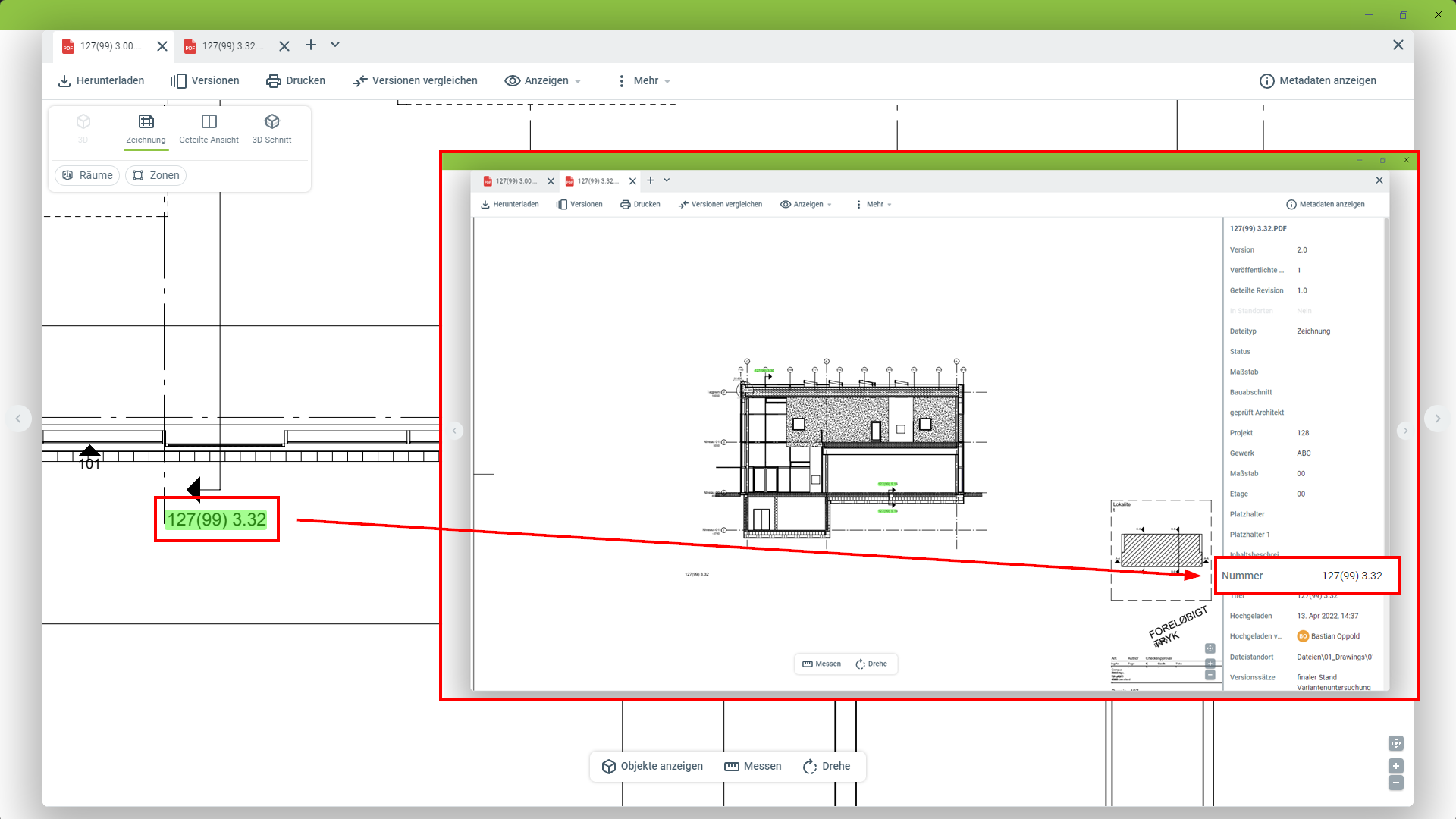

Nel seguente esempio, il disegno è stato chiamato "127(99) 3.32" nel piano terra, quindi è stata inserita esattamente la stessa stringa nel campo metadati numero. Dalux rileva la stringa sulla pianta del piano e crea un link ipertestuale di conseguenza.

Requisiti di base per i link ipertestuali

I requisiti di base affinché la stringa venga riconosciuta sono:

1. I collegamenti ipertestuali possono essere creati solo su file PDF o disegni DWG
2. La stringa deve essere più lunga di 1 carattere
3. La stringa deve essere più corta di 45 caratteri
4. La stringa necessita di almeno un carattere non numerico (lettera, simbolo)

Suggerimenti per creare collegamenti ipertestuali

• Font: Evitare font con spaziatura troppo stretta/larga tra i caratteri. Consigliamo di usare i font dai pacchetti predefiniti di Microsoft o simili.
• Spaziatura prima/dopo il collegamento ipertestuale: Consenti uno spazio specifico prima e dopo un collegamento ipertestuale affinché venga rilevato.

Esempio: Invece di

"Si prega di fare riferimento all'elaborato A-40-EK-ST-U02 per più informazioni"

limitare il numero dell'elaborato a

"Per maggiori informazioni, fare riferimento all'elaborato:                   A-40-EK-ST-U02"

• Stile del font: Evitare l'utilizzo di stili come grassetto e corsivo.
• Software di modellazione: Se il software supporta un'opzione diretta di “Esporta in PDF”, probabilmente utilizza il proprio creatore/engine PDF. Utilizzare l'opzione di stampa e l'impostazione “Stampa su PDF di Microsoft” può portare a un risultato migliore.

Impostare collegamenti ipertestuali nel software CAD

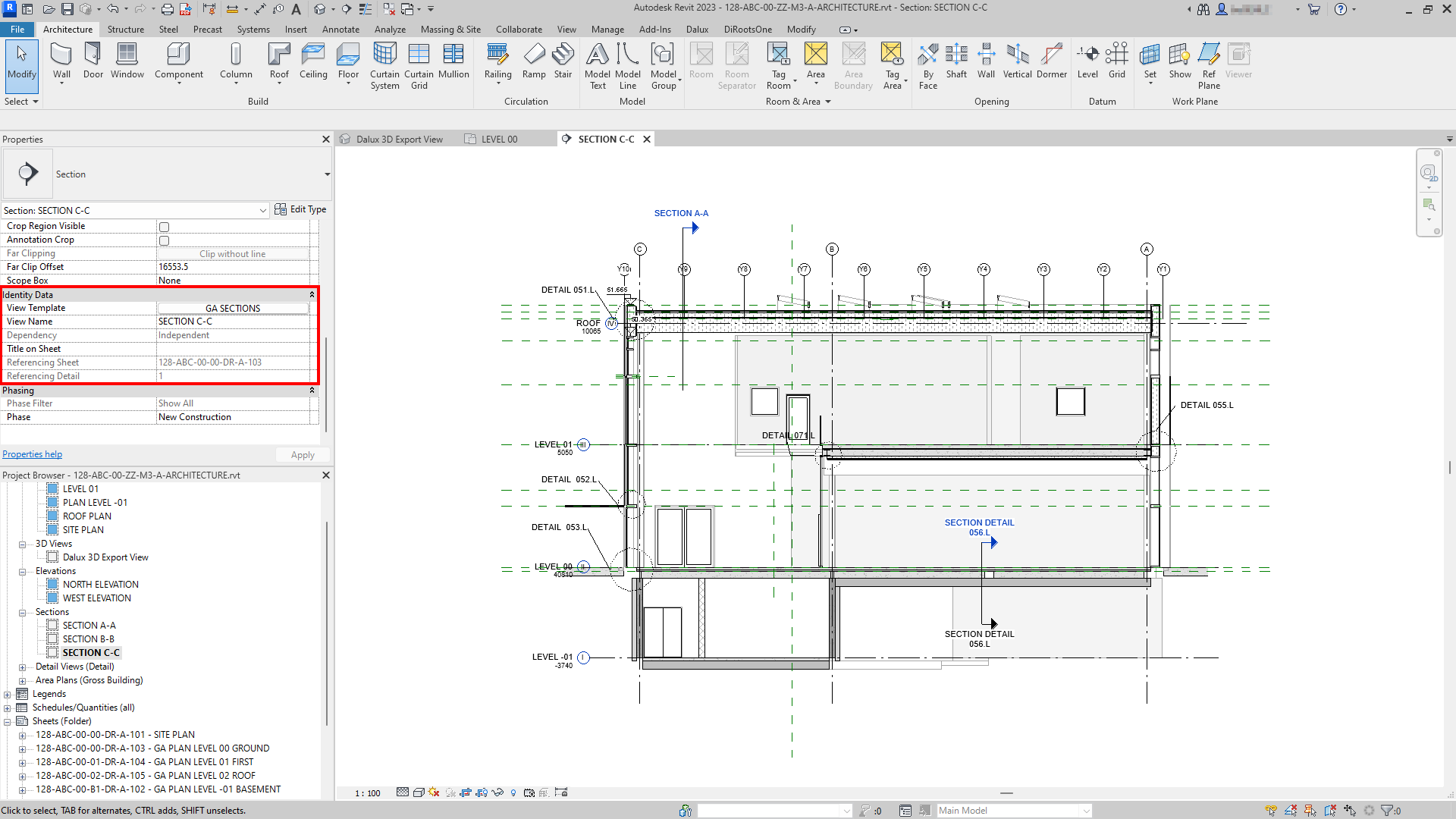

Se hai implementato riferimenti nel software di modellazione, come Revit, e carichi i tuoi disegni su Dalux tramite il plugin, verranno automaticamente creati come collegamenti ipertestuali blu.

Crea collegamenti ipertestuali manuali

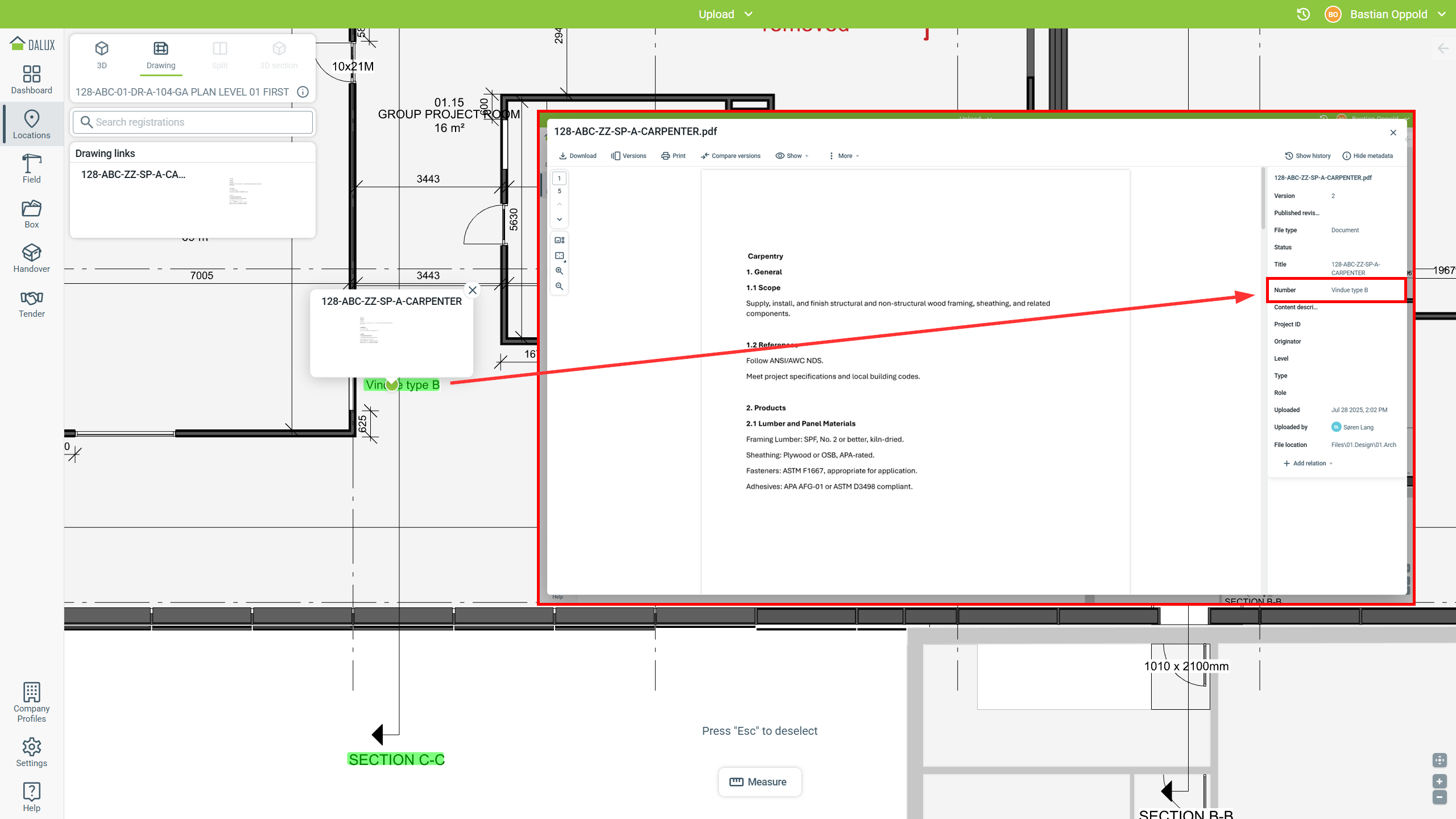

Nei progetti Dalux Box Pro, è anche possibile creare manualmente collegamenti ipertestuali. Ciò consente di creare collegamenti personalizzati a disegni e documenti che potresti voler riferire direttamente.

Apri il file su cui vuoi posizionare il collegamentoCollegamento al fileSeleziona il file a cui vuoi collegartiPosiziona il collegamento sul file

Dopo aver generato il collegamento, trascinalo nella posizione corretta. Per impostazione predefinita, il collegamento mostra il nome del file. Puoi modificarlo per usare un nome più breve o più facile da leggere.
