In questo articolo, mostriamo come utilizzare le proprietà BIM nei diversi ambiti di Dalux, come checklist, compiti, o approvazioni.
Cosa sono le proprietà BIM?
Le proprietà BIM sono i dati utilizzati per aggiungi informazione agli elementi nei modelli BIM. Quando un edificio viene caricato su Dalux, le proprietà BIM verranno caricate con esso, e possono essere letti e visualizzati da Dalux.

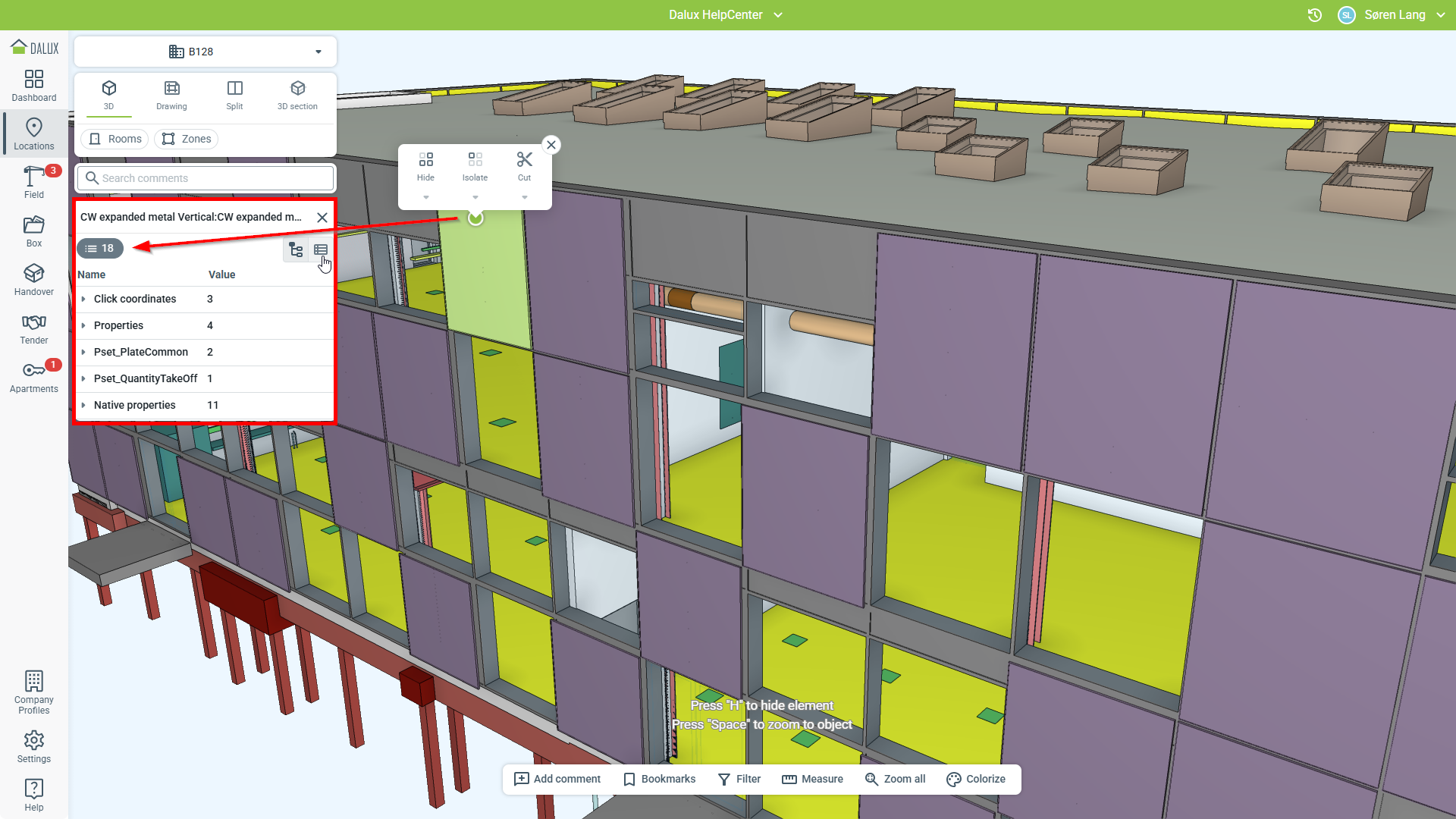

Le proprietà BIM per un elemento possono essere visualizzate selezionando quell'elemento, mentre sei nella vista 3D, e cliccando su proprietà () nella finestra delle informazioni dell'elemento. Le proprietà sono raggruppato in insiemi di proprietà:
Proprietà BIM in Dalux
Le proprietà BIM sono utilizzate per trasmettere informazioni all'utente sull'edificio e sugli elementi dell'edificio.
Modelli

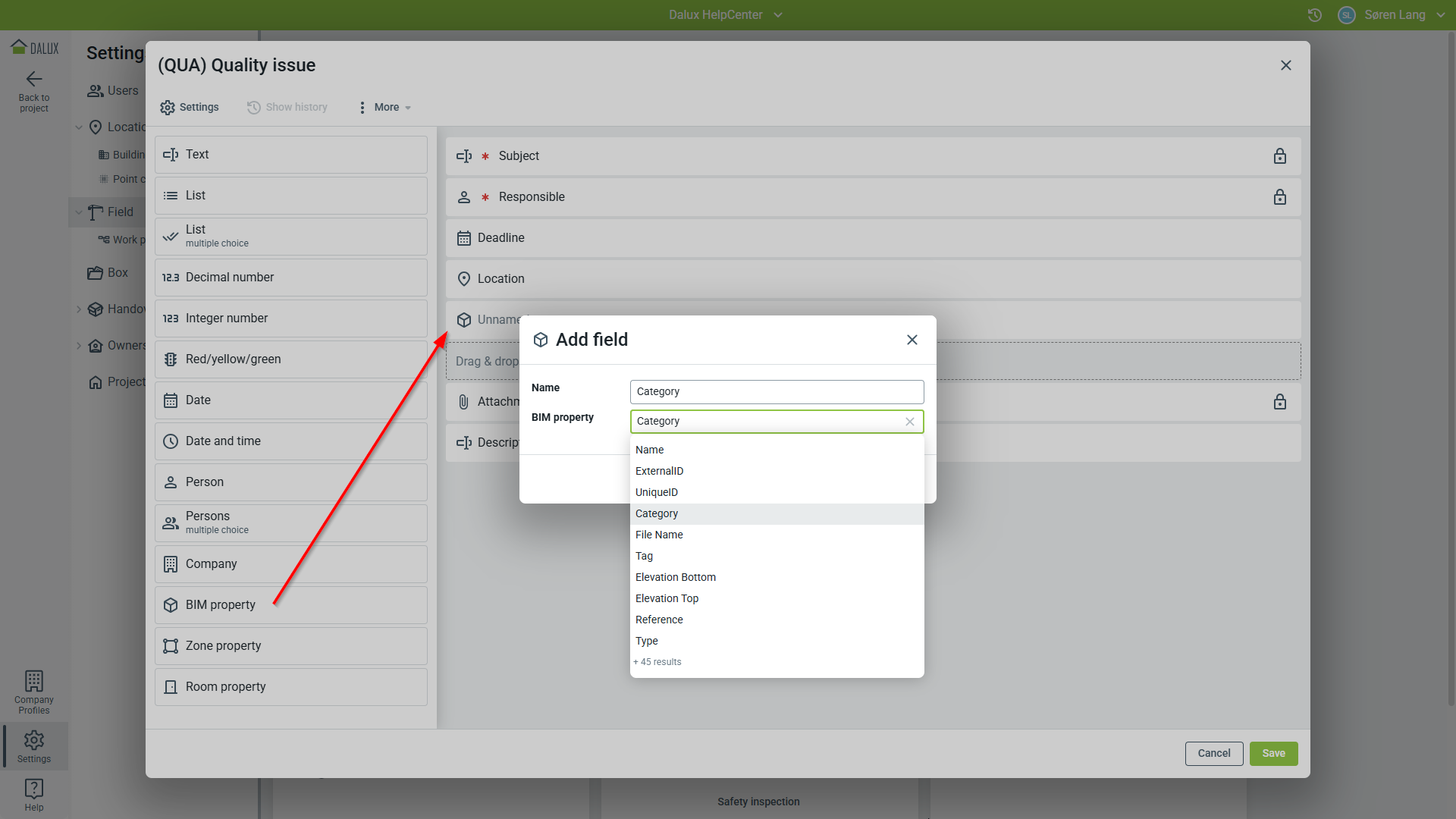

Le proprietà possono essere utilizzate nei modelli per varie caratteristiche in Dalux. Per utilizzarlo in un modello, vai al modello del compito/checklist/approvazione e trascina il campo proprietà BIM dalla colonna di sinistra nel modello sulla destra:
Suggerimenti e trucchi
Quando si aggiunge un campo proprietà BIM o proprietà della zona nei modelli di compiti, approvazioni o checklist, le proprietà disponibili verranno suggerite da un menu a discesa.
Importante
I campi di proprietà BIM vengono aggiornati automaticamente con i dati e non possono essere modificati manualmente quando utilizzati per una checklist o un compito.

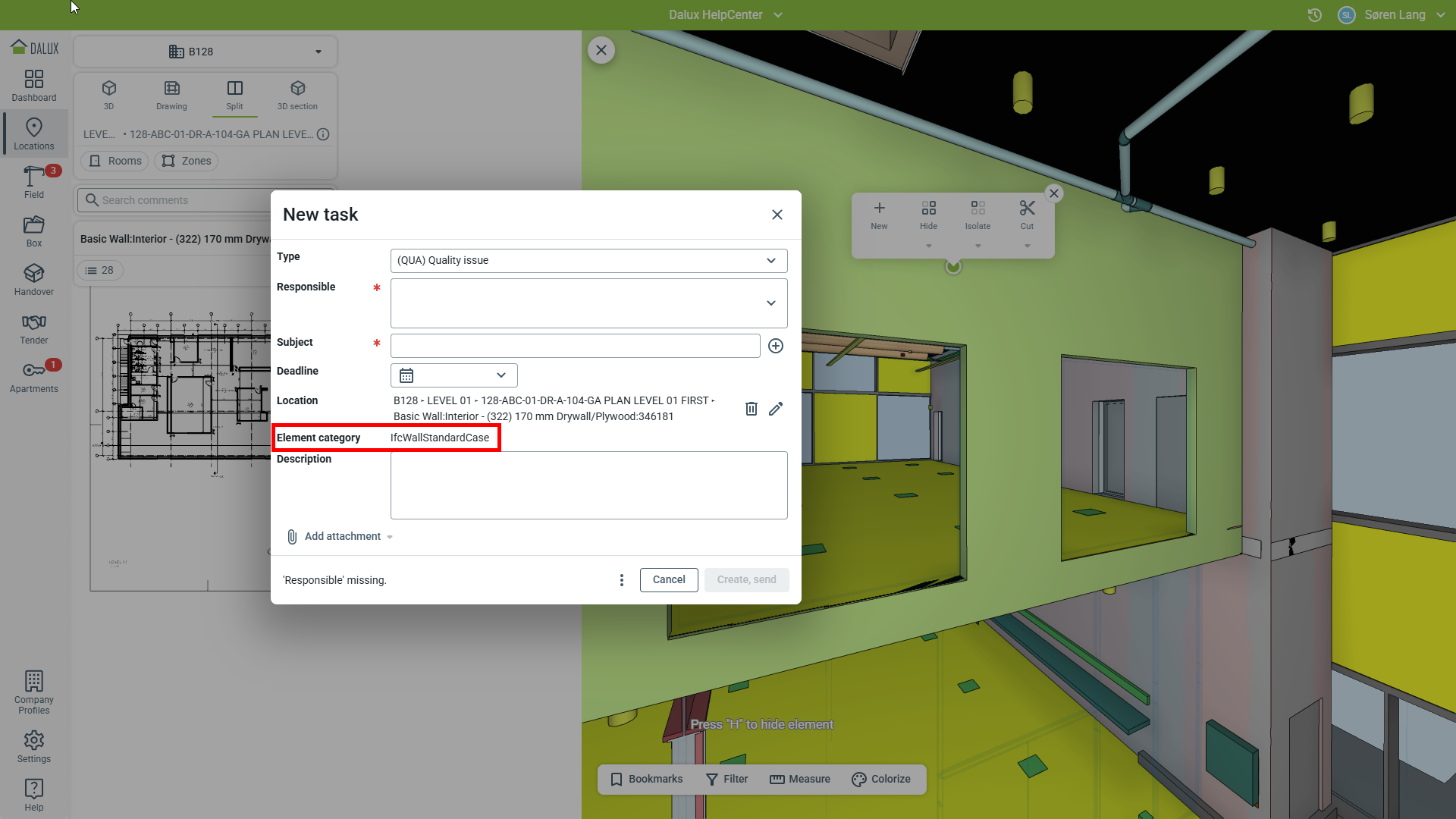

I campi di proprietà BIM verranno riempiti con i dati pertinenti quando un elemento viene scelto come ubicazione della checklist/compito. I dati nei campi sono determinati dalla proprietà BIM scelta nel modello:
Proprietà BIM come filtri
Le proprietà BIM possono anche filtrare la vista 3D dell'edificio in base a una o più specifiche proprietà. Per procedere:
Seleziona un elemento BIM dell'edificio cliccandoci sopra Clicca su
(proprietà)

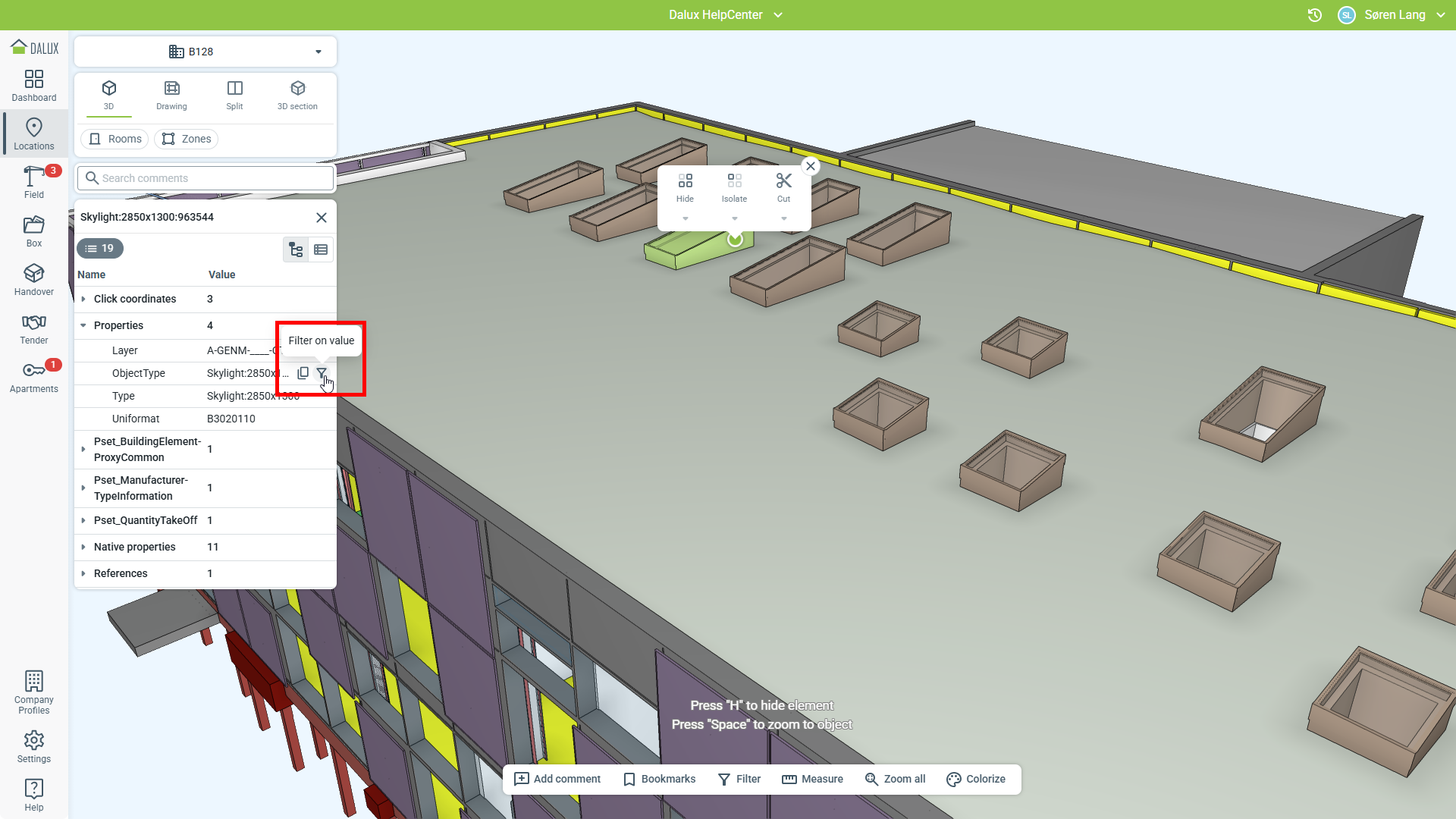

Clicca sull'icona
a destra della proprietà che vuoi filtrare:

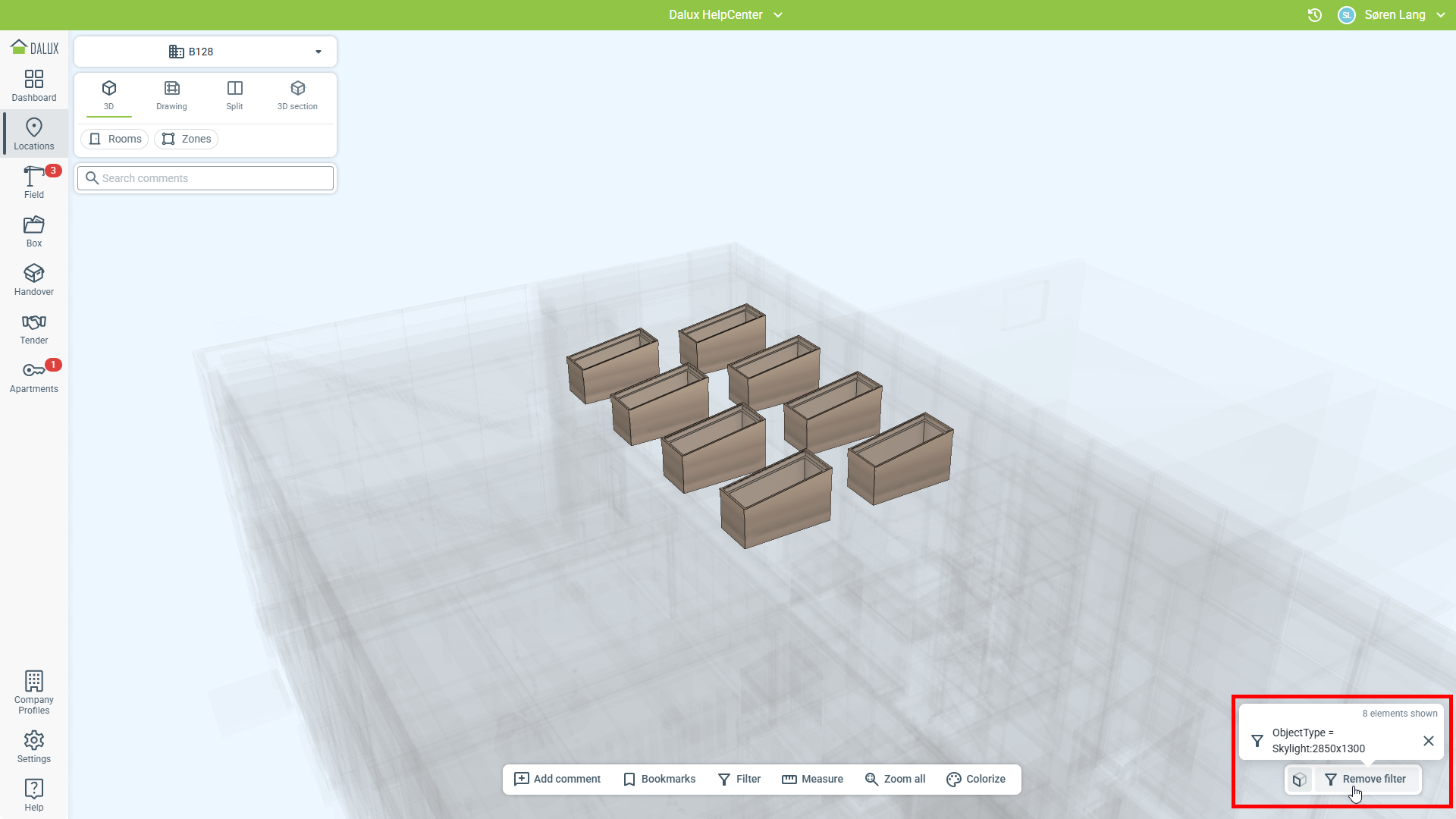

Puoi vedere quale proprietà viene filtrata e rimuovere il filtro.
