Zone e livelli di zona

Questo articolo coprirà come impostare le zone e i livelli di zona nel tuo progetto. Le zone permettono una differenziazione più facile tra le posizioni nel progetto. Sono utilizzate da altre funzionalità di Dalux, come piani di ispezione, piani di prova, attività e Apartments. È inoltre possibile allegare documenti alle zone.

Come creare zone

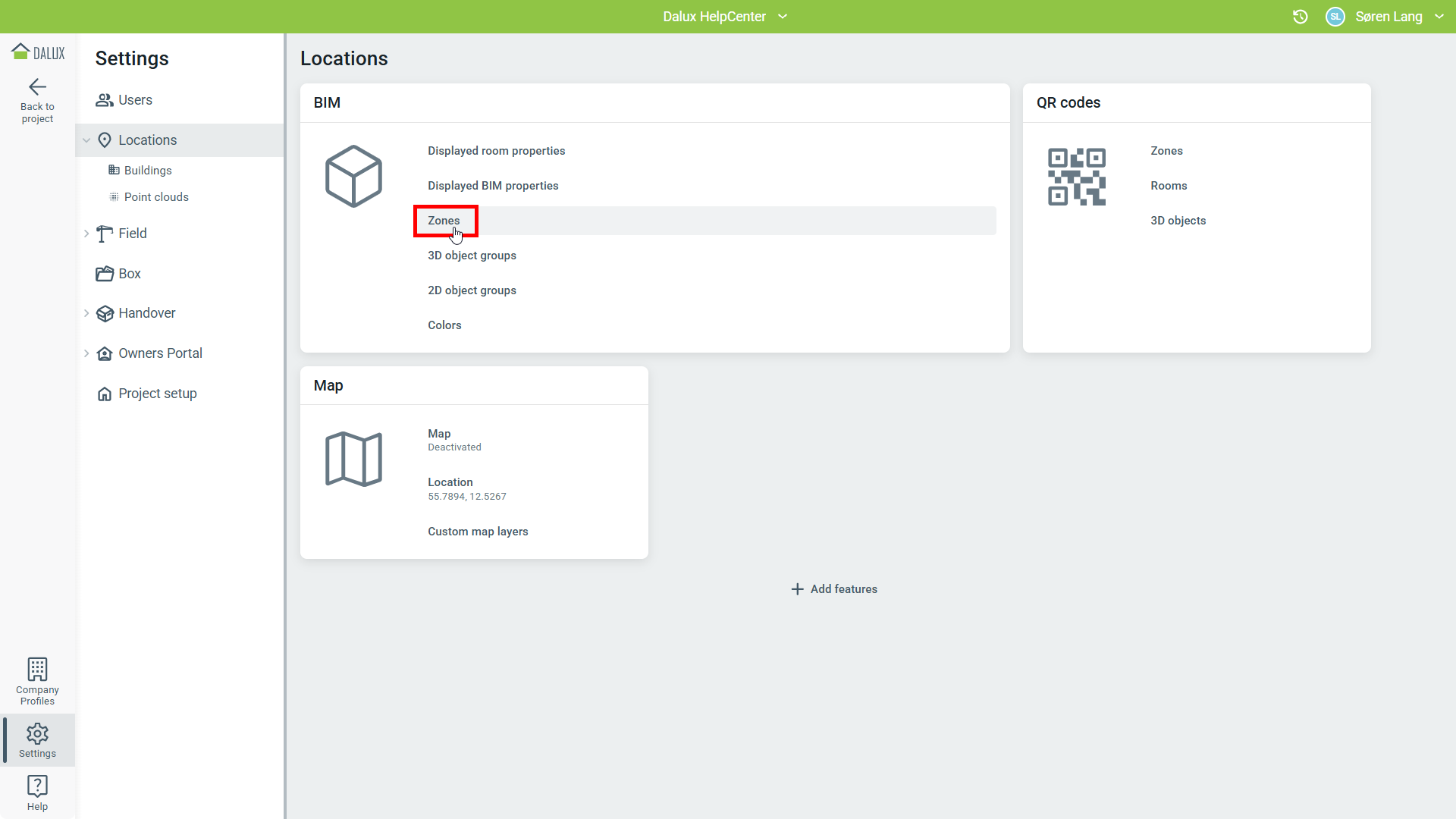

Per impostare le zone nel tuo progetto, vai a Impostazioni Posizioni 'Zone':

Questo aprirà una nuova finestra in cui puoi aggiungere, cancellare e modificare le tue zone.

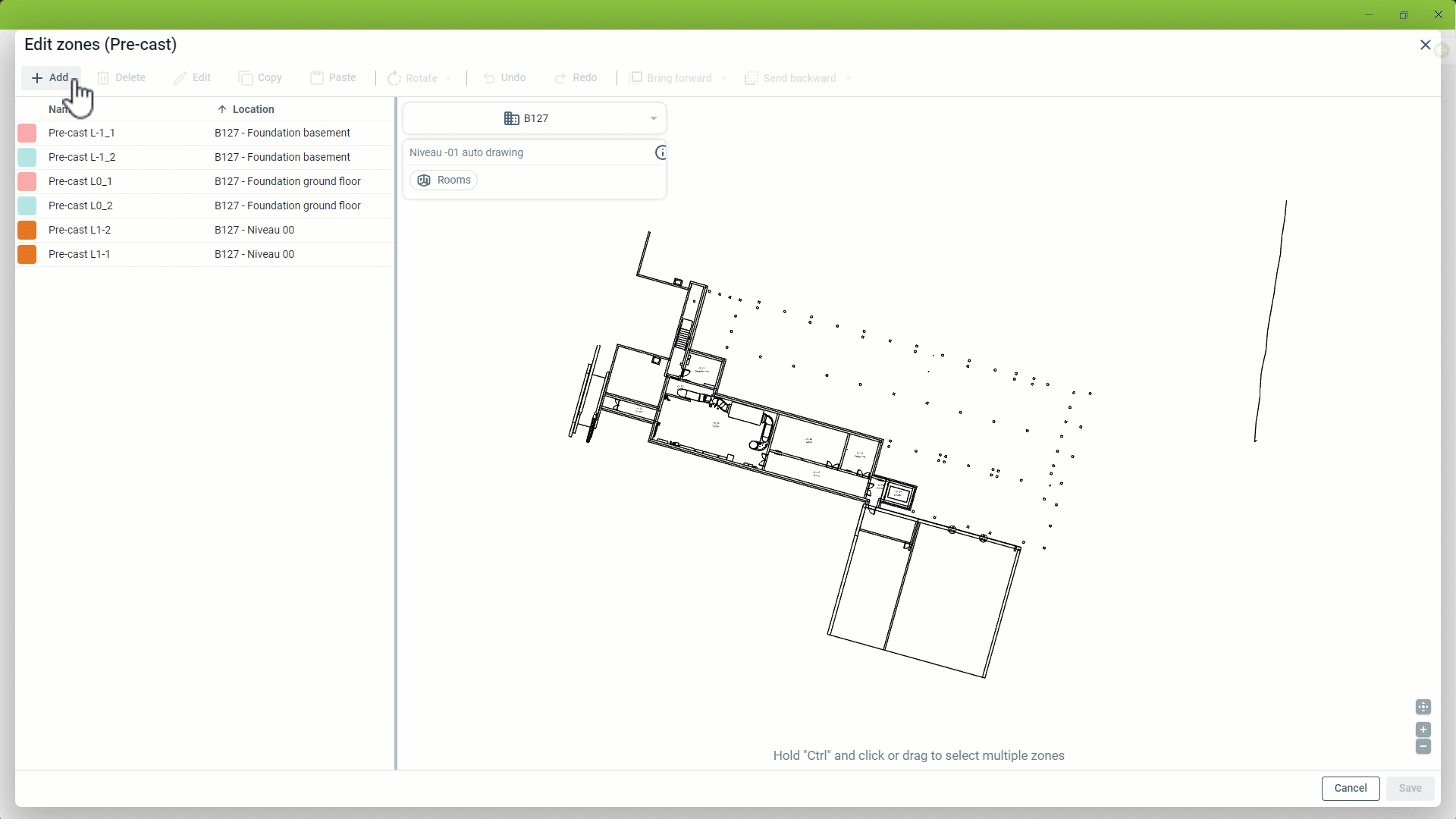

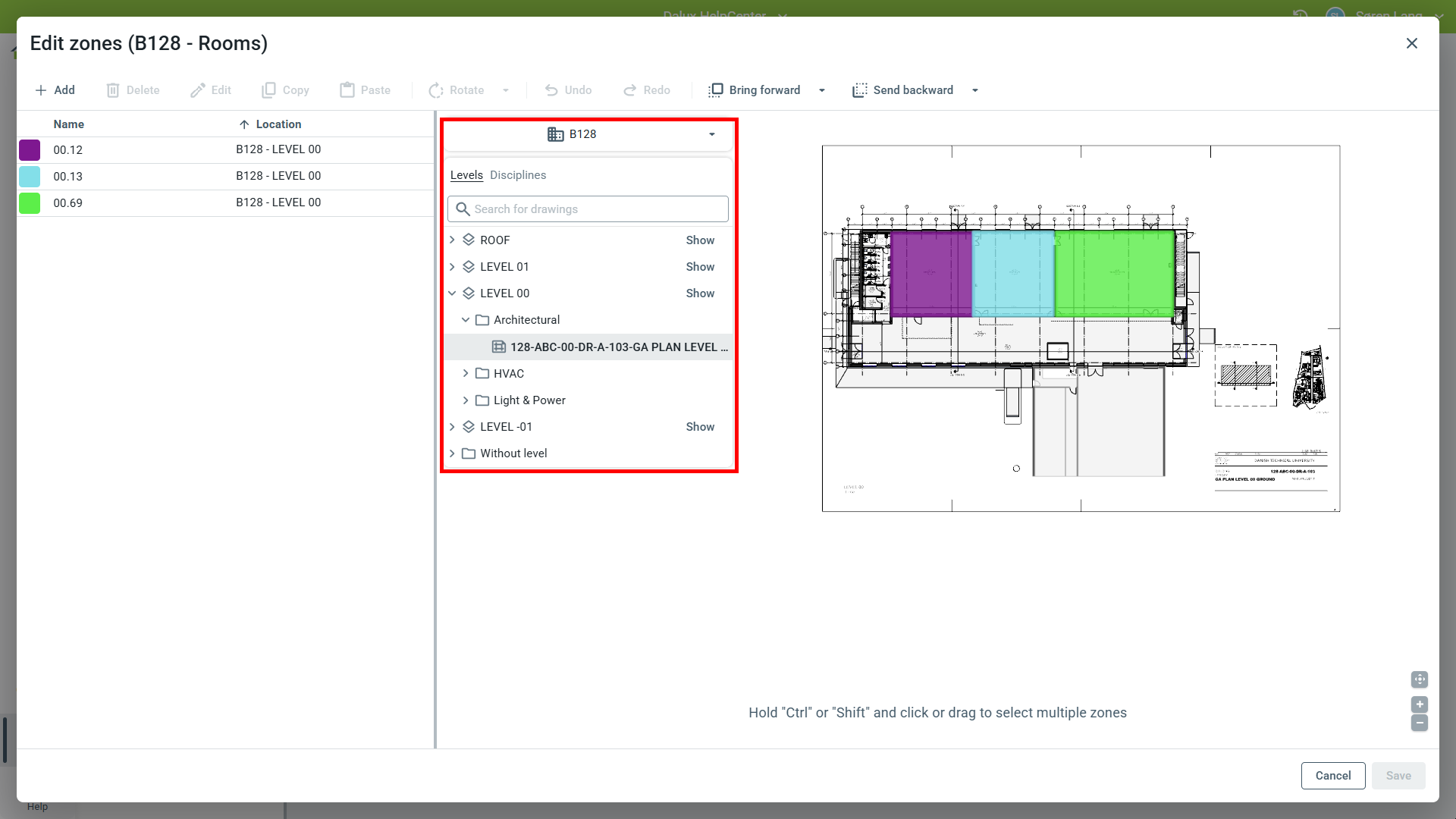

Per iniziare a creare zone, prima seleziona un edificio e un disegno. Quindi clicca Aggiungere. Puoi quindi disegnare la zona.

Quando disegni la zona, hai due opzioni:

Clicca e tieni premuto: Quando clicchi e tieni premuto, puoi trascinare il mouse per creare un rettangolo.

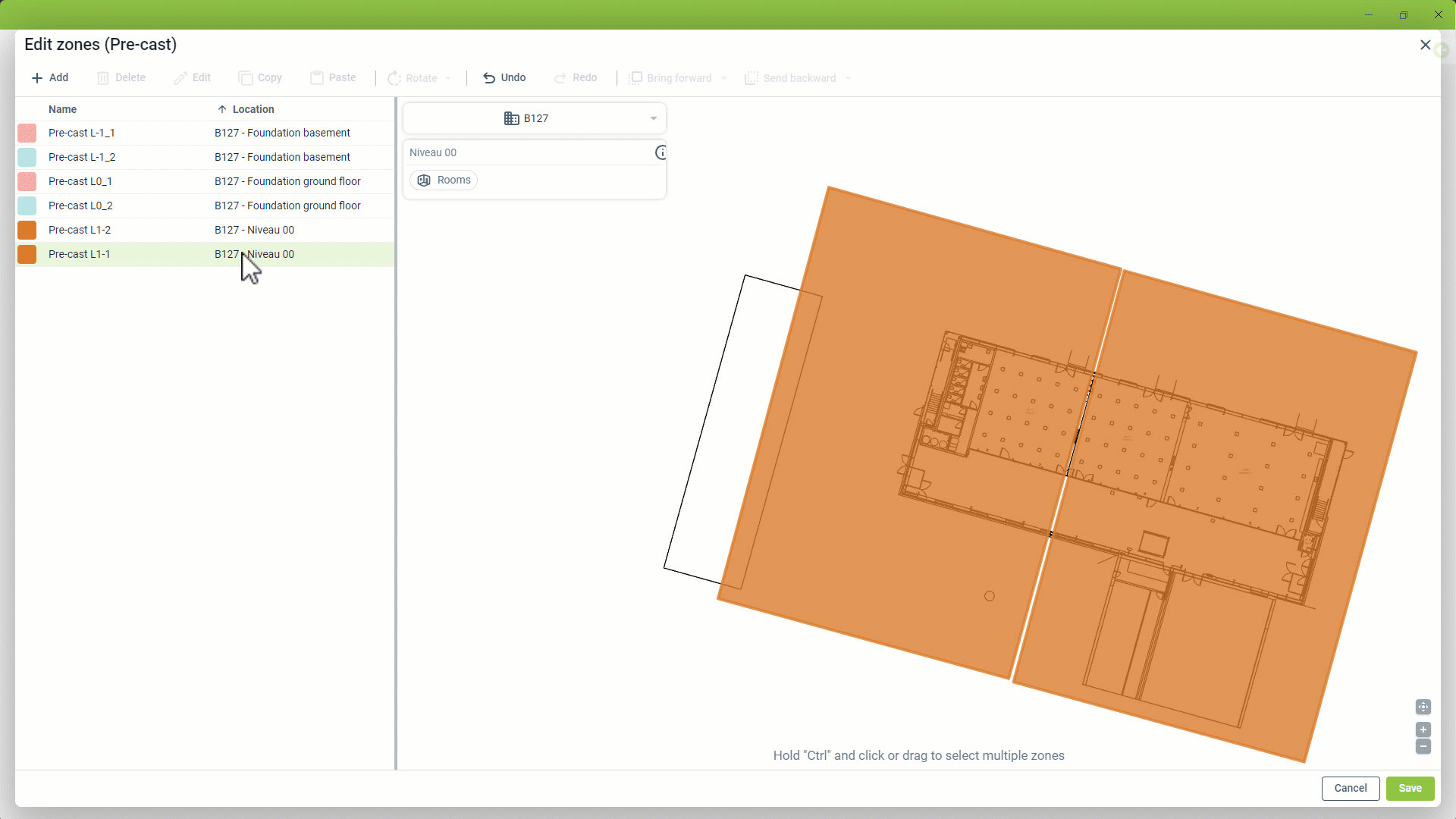

Clicca: Clicca per impostare i punti dell'area. Dalux creerà automaticamente i bordi dell'area in base a questi punti. Aggiungi quanti punti necessari per delineare l'area desiderata. Clicca sul punto di partenza per chiudere l'area.

Quando la zona è stata disegnata, dai un nome alla zona e clicca 'OK'.

Come Modificare Zone

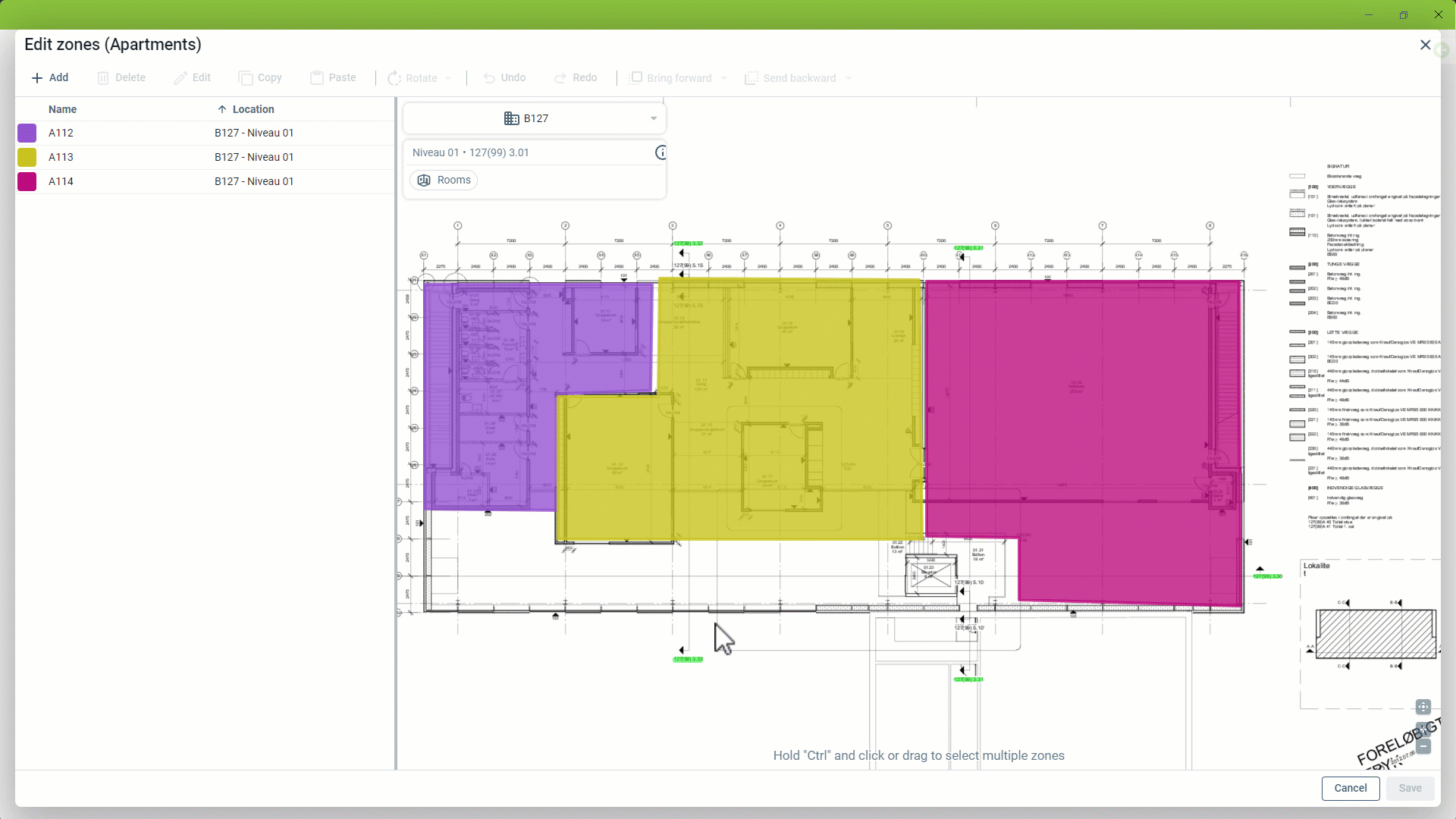

Una volta che una zona è stata creata, puoi modificarla nei seguenti modi, dopo averla selezionata dalla visualizzazione ad elenco.

Sposta: Per spostare l'intera zona, passa semplicemente sopra l'area fino a quando il cursore cambia a una freccia a quattro direzioni. Quindi, fai clic e tieni premuto il pulsante del mouse per spostare la zona.

Modifica/Rimuovi Angoli: Per modificare o rimuovere un angolo, passa il mouse su un angolo verde finché non diventa giallo. Quindi, fai clic e tieni premuto per spostare l'angolo. Se allinei l'angolo con altri due angoli per formare una linea retta, il cursore diventa rosso. Rilascia il pulsante del mouse per rimuovere l'angolo.

Crea un Angolo: Per aggiungere un angolo, semplicemente passa il mouse su una linea retta finché non cambia in una freccia su/giù. Fai clic e tieni premuto il pulsante del mouse per creare un nuovo angolo e rilascia il pulsante per completare il processo.

Si prega di notare che il cambiamento della zona influisce su TUTTE le registrazioni esistenti aggiunte all'edificio, non solo sulle nuove registrazioni.

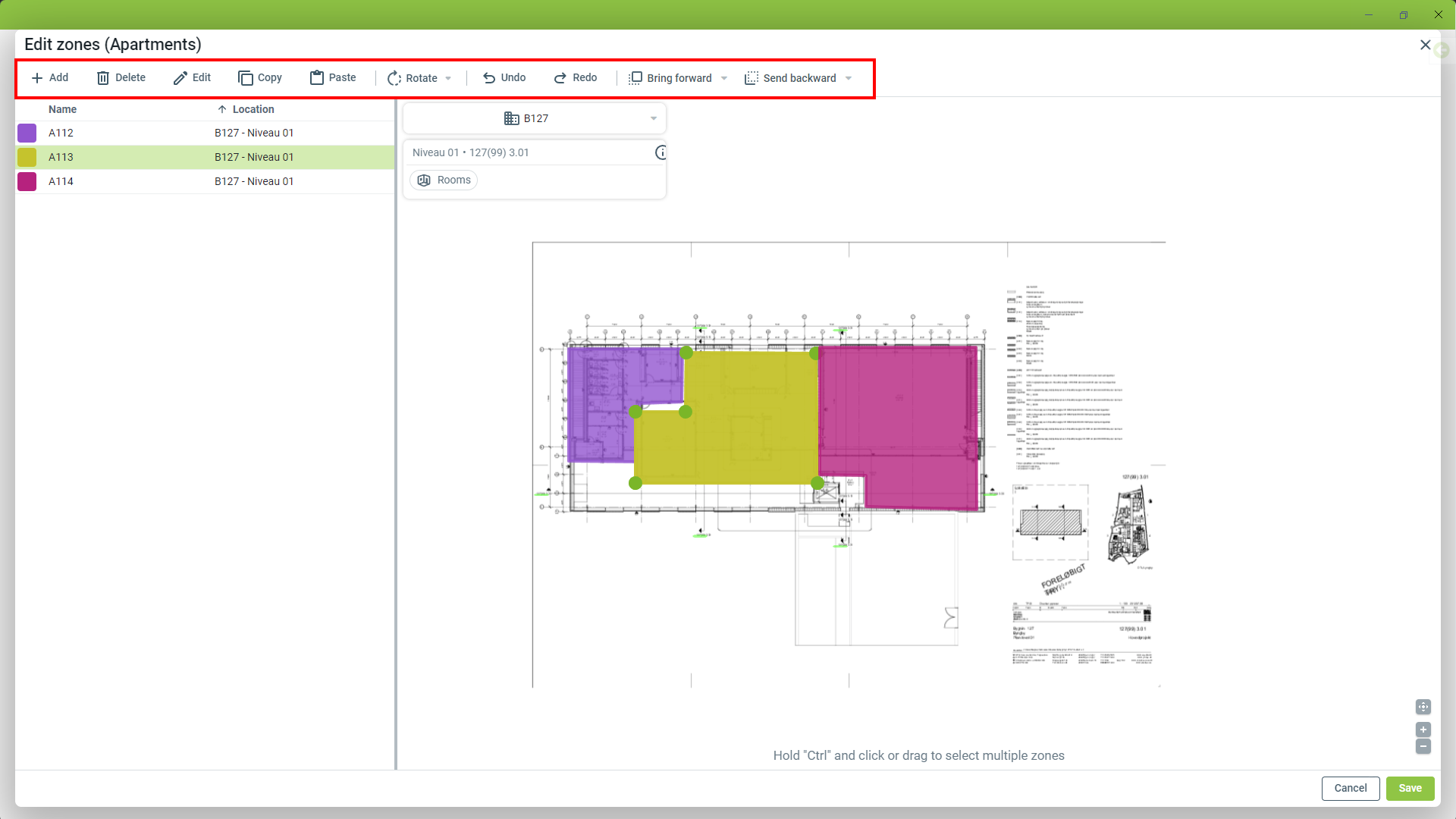

Quando una zona è selezionata, la barra degli strumenti in alto consente di:

• Aggiungere: Per creare una nuova zona, inizia disegnandola nella vista a destra.
• Delete: Delete the selected zone. Le zone vengono eliminate definitivamente quando fai clic su 'Salva'.
• Modifica: Cambia il nome e le proprietà della zona selezionata. Se il nome della zona è utilizzato in più zone, verrà visualizzato un popup che chiede se le modifiche devono essere applicate a tutte le zone o solo a quella selezionata.
• Copiare: Copia la zona negli appunti.
• Incollare: Incolla la zona copiata in una nuova posizione.
• Ruota: Strumenti per ruotare e specchiare la zona.
• Undo: Annulla le azioni intraprese dall'ultimo salvataggio.
• Redo: Ripristina le azioni annullate dall'ultimo salvataggio.
• Porta avanti: Sposta la zona un passo avanti. La zona più avanzata sarà l'unica zona associata alle registrazioni da questo livello di zona. Il menu a tendina consente di posizionare la zona davanti a tutte le altre.
• Manda indietro: L'elenco a discesa consente di spostare la zona dietro a tutte le altre.

Come creare livelli di zona

Puoi creare livelli di zona per organizzare le tue zone. Il progetto può includere fino a 10 livelli di zona.

Per abilitare più livelli di zona, vai a

Impostazioni Posizioni 'Zone'.

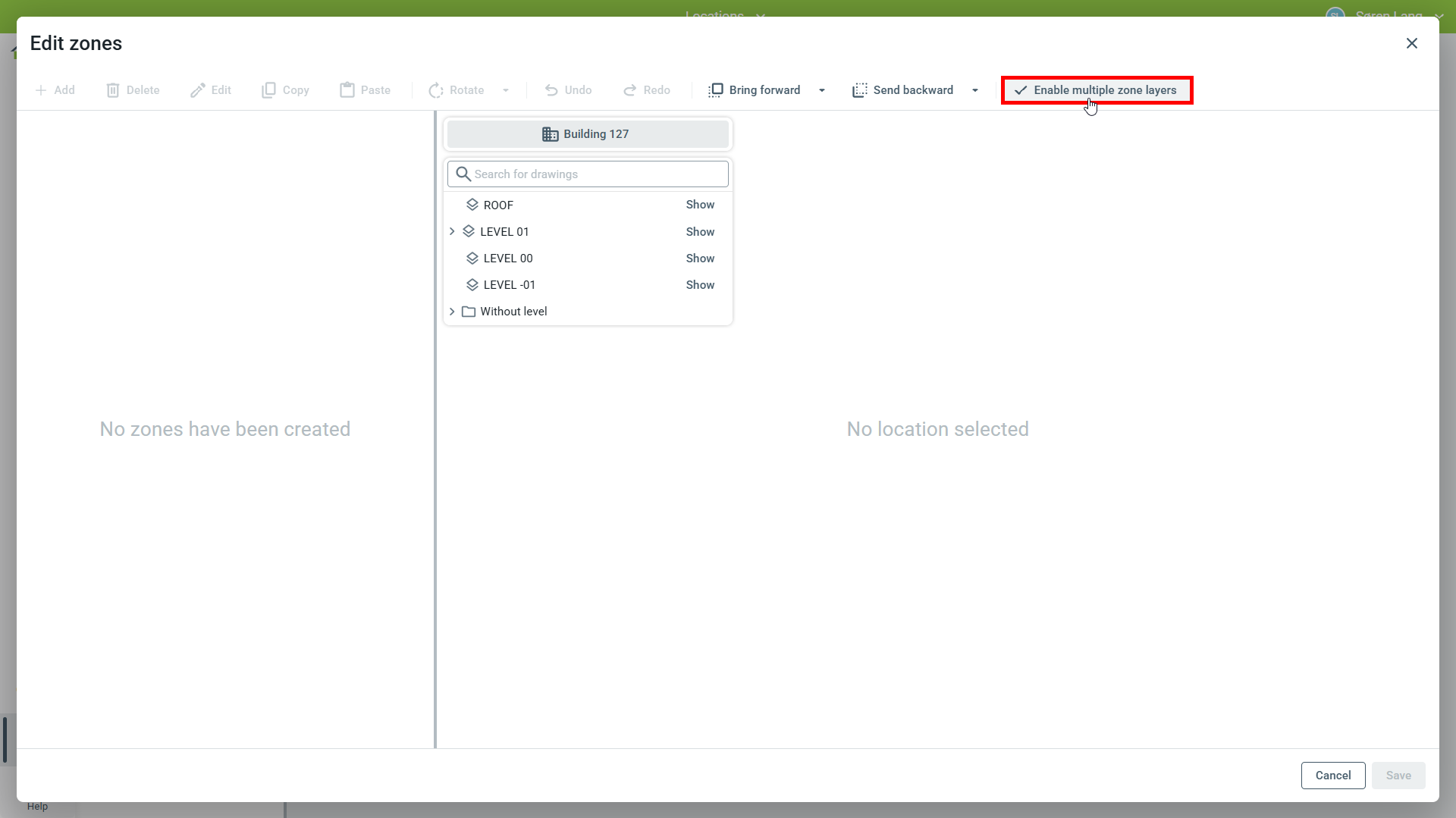

Nella nuova finestra clicca Abilita più livelli di zona:

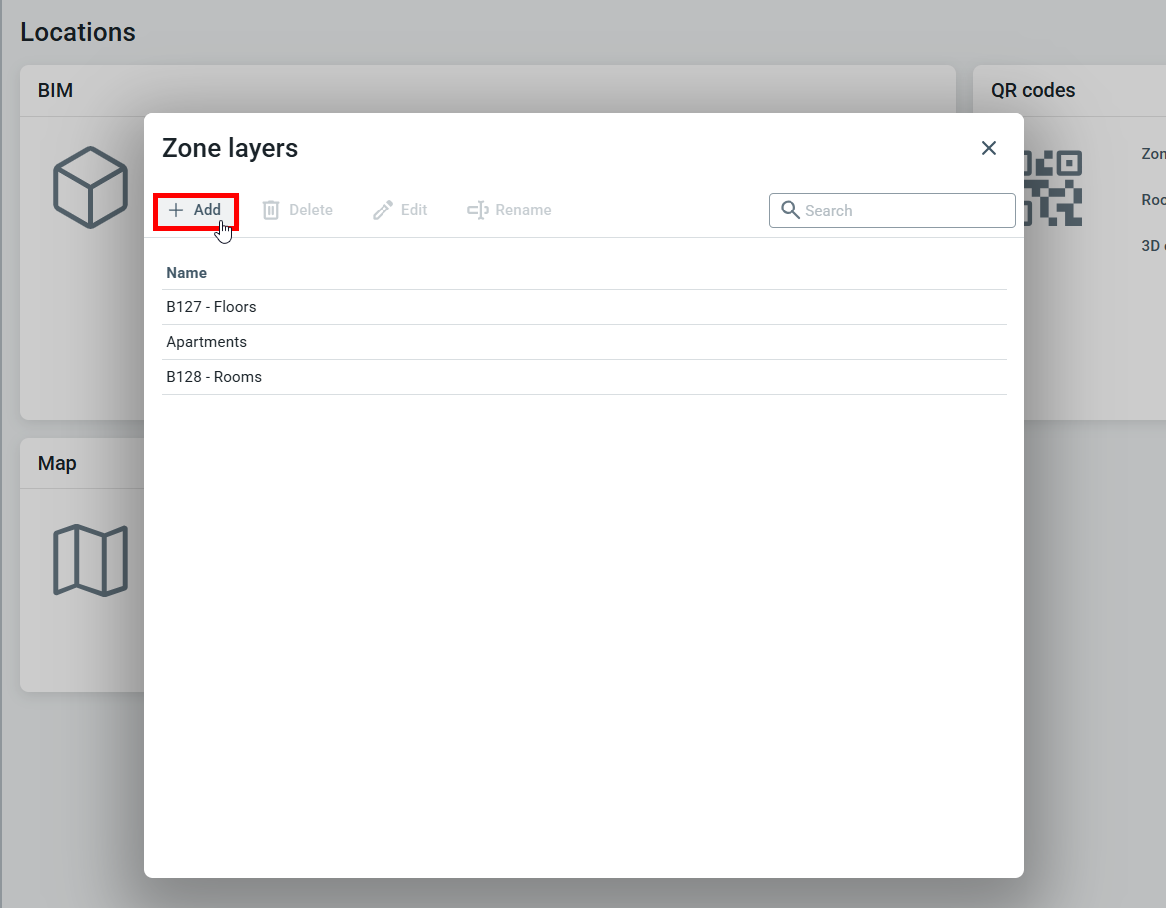

Quando più livelli di zona sono stati abilitati, la finestra di modifica della zona cambierà per mostrare i diversi livelli di zona. Da qui puoi aggiungere nuovi livelli di zona cliccando Aggiungi.

È possibile modificare i livelli di zona esistenti facendo doppio clic sul nome del livello di zona o facendo clic su Modifica.

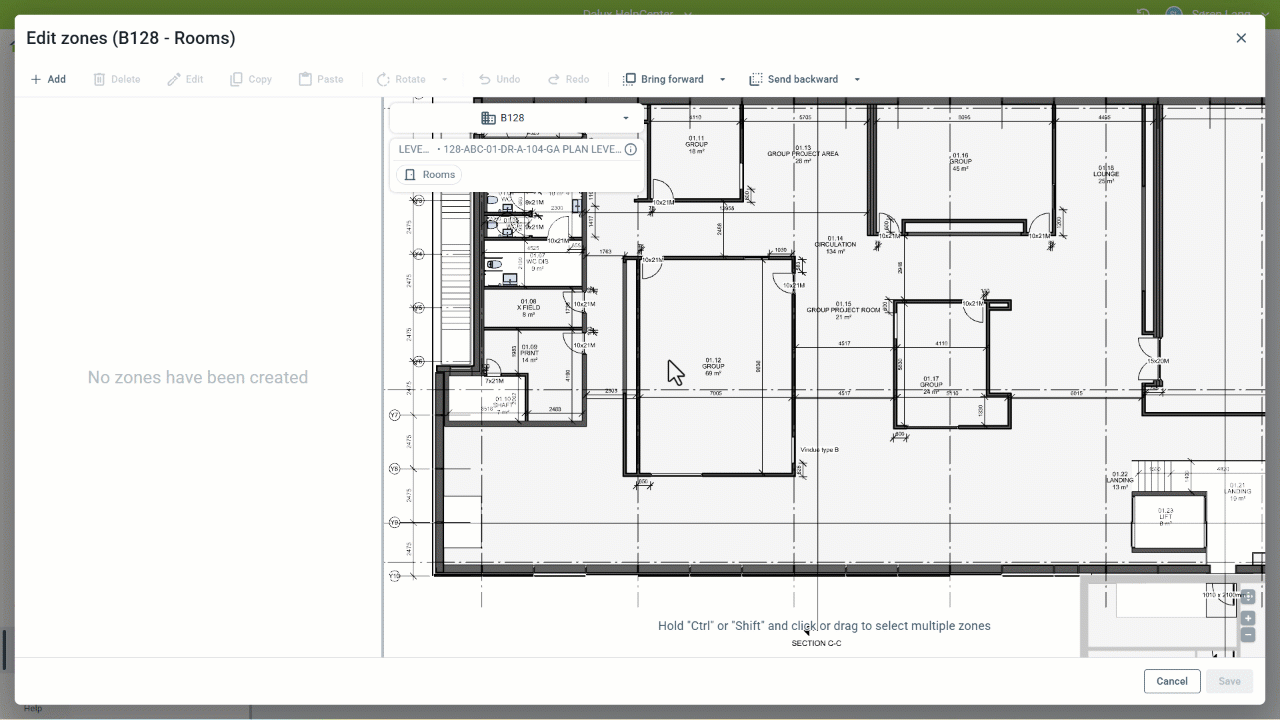

Le zone disegnate qui saranno aggiunte al livello di zona. Puoi scegliere edificio e disegno dal menu.

Come aggiungere proprietà alle zone

Quando crei o modifichi zone, puoi aggiungere proprietà alle zone per un facile accesso a ulteriori informazioni.

Per aggiungere proprietà, disegna una nuova zona o fai doppio clic sul nome della zona nell'elenco per aprirla. Puoi quindi aggiungere o incollare da un foglio di calcolo a 2 colonne per aggiungere proprietà.
