Il plugin Tekla è realizzato da Dalux e funziona con Tekla, aiutandoti in attività come il caricamento di modelli e disegni e la creazione o revisione dei commenti.
Questo articolo mostra come caricare modelli e disegni usando il plugin. Il plugin non carica il file reale del modello Tekla su Dalux. Invece, viene elaborato come file "daluxbim".
Per scoprire come scaricare il plugin, leggi questo articolo: Plugin Dalux per software di modellazione
Come caricare e aggiornare i file del tuo modello 3D e del tuo disegno
Permessi utente
Per poter caricare documenti da Tekla, devi essere in un gruppo di utenti con permessi per modificare edifici e posizioni nel progetto Dalux interessato. Se non puoi farlo, contatta l'amministratore del progetto.
Seleziona progetto ed edificio
Per caricare il tuo modello da Tekla a Dalux, apri Tekla e assicurati di aver effettuato l'accesso al tuo account Dalux nel plugin.
Seleziona o cambia progetto facendo clic su Cambia progetto e selezionando un progetto dall'elenco.
Fai clic su Carica nella barra degli strumenti, seleziona l'edificio e il file in cui vuoi caricare il tuo modello e fai clic su OK:
Se è la prima volta che carichi questo modello, seleziona "nuovo file" nel campo File. Se hai già caricato questo modello in precedenza, seleziona il file che vuoi aggiornare.
Importante!
Assicurati che l'edificio in cui vuoi caricare il tuo file Tekla esista già nel progetto Dalux, poiché non puoi creare nuovi edifici tramite il plugin.
Carica file
Dalla schermata principale di caricamento, puoi selezionare i file che vuoi caricare e visualizzare i metadati associati.
Nota
Se carichi per la prima volta, passa prima attraverso Mapping dei livelli,
Mapping delle proprietà e
Mapping delle discipline (vedi sotto). Il plugin salva queste impostazioni per i caricamenti futuri.
Nome file: Questo è il nome del file in Dalux. Cambia questo in Mapping delle proprietà per compilarlo con le proprietà Tekla, oppure fai doppio clic sul nome file nella vista elenco dopo averlo selezionato per cambiarlo manualmente.
Versione: Questa è la versione che il file avrà in Dalux dopo il caricamento (ogni esportazione aumenterà questo numero).
Cartella: Seleziona la cartella in Dalux Box in cui il file verrà caricato.

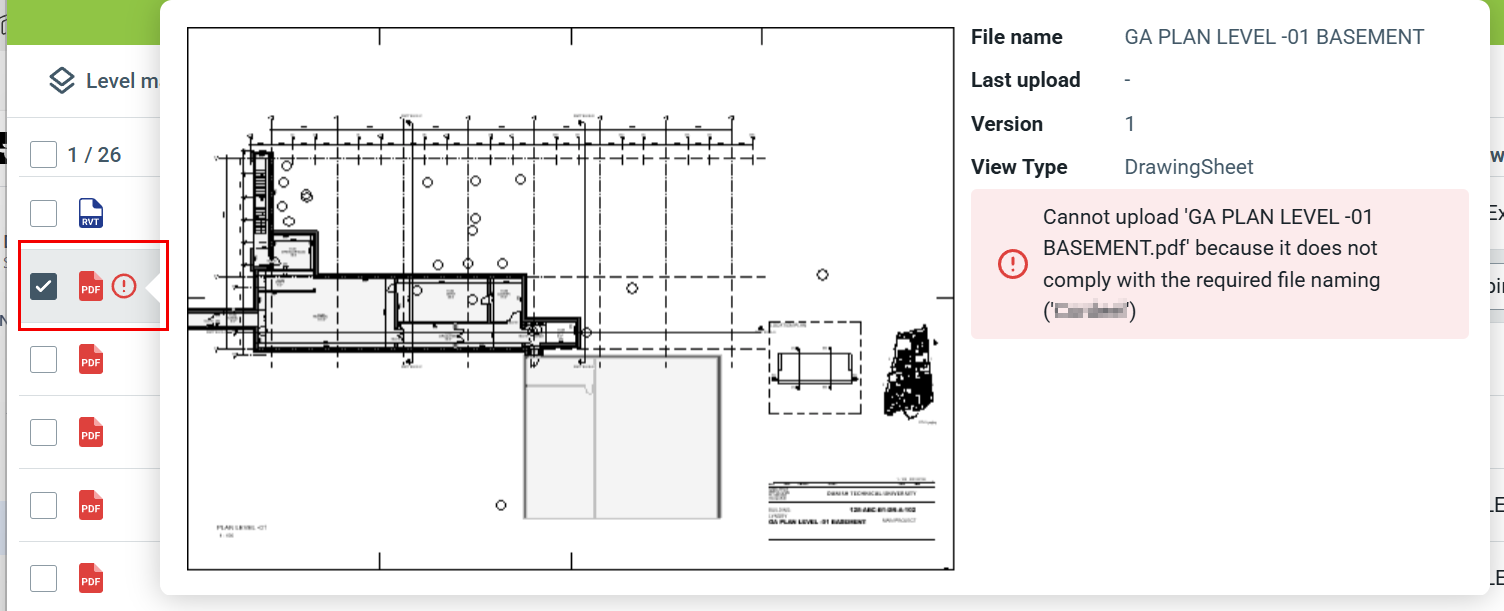

Se alla cartella è associato un modello di denominazione del file, il plugin mostra un avviso se il nome non corrisponde al modello. Il plugin non carica i file i cui nomi non corrispondono al modello.
Caricato: Questa è la data dell'ultimo caricamento di questo file.
Vista attiva: Seleziona la vista che determina il livello a cui il disegno deve essere mappato. Seleziona "Nessun mapping" se non vuoi che il disegno/foglio sia associato a un livello.
Livello Dalux: Seleziona il livello a cui il disegno sarà mappato in base alla vista attiva.
Numero: Questo è il numero di foglio del disegno (modificabile solo in Tekla).
Titolo: Questo è il nome usato per il disegno in Design e Posizioni. Inserisci il valore manualmente oppure mappalo in Mapping delle proprietà.
Descrizione del contenuto: Questo è un campo metadati di sistema. Inserisci il valore manualmente oppure mappalo in Mapping delle proprietà.
I metadati personalizzati del progetto appaiono qui e si comportano come "Descrizione del contenuto".
Seleziona i file selezionando le caselle e il plugin evidenzia ogni riga selezionata.
Un asterisco arancione indica un campo obbligatorio. Devi selezionare un valore per poter caricare il file.
Suggerimenti e trucchi
Puoi selezionare più elementi tenendo premuto Ctrl o Shift mentre selezioni più righe.
File del modello
I modelli si comportano allo stesso modo dei disegni, con due differenze principali.
Vista attiva (3D)

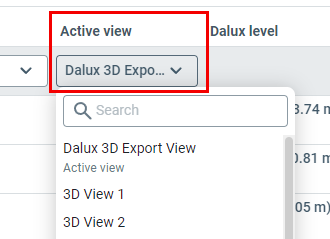

Seleziona la vista 3D che vuoi usare per il caricamento. Il caricamento usa il livello di dettaglio di questa vista e il plugin carica solo gli oggetti visibili in questa vista.
Mapping dei livelli
AVVISO
Se il tuo progetto Dalux contiene già livelli, non creare livelli dai tuoi fogli durante il caricamento su Dalux.
Il mapping dei livelli mostra i livelli del modello. Puoi mappare ciascuno di essi a un livello Dalux e assegnare un nome.
Puoi:
- Scegliere livelli esistenti se sono già stati creati in Dalux.
- Crearne uno nuovo basato sul livello del modello.
- Seleziona "Nessun mapping dei livelli" e il plugin non importerà il livello.
Mapping delle proprietà
In Mapping delle proprietà, specifichi il nome del file e mappi eventuali metadati Dalux a una proprietà Tekla.
Proprietà Dalux: Seleziona il campo metadati di sistema o personalizzato del progetto Dalux. Elenca il valore corrente usato per ogni file.
Proprietà Tekla: Seleziona le proprietà dal modello Tekla. Elenca il nuovo valore che verrà usato per la proprietà Dalux dopo aver fatto clic su Applica.
Dopo aver fatto clic su Applica e caricato i file su Dalux, il plugin salva questa configurazione e la riutilizza la volta successiva che carichi.
Puoi ripristinare il mapping precedente usato durante l'ultimo caricamento facendo clic su "Ripristina il mapping dell'ultimo caricamento" nell'angolo in basso a sinistra.
Suggerimenti e trucchi
Titolo è il nome che appare sotto Posizioni, quindi tienilo breve e diretto.
Per aggiungere due proprietà Tekla a una proprietà Dalux, combinale in una nuova proprietà Tekla e poi assegna quella nuova proprietà Tekla a una proprietà Dalux.
Mapping delle discipline
Nel mapping delle discipline, mappi "Disciplina", "Subdisciplina" o entrambe con l'input utente o una proprietà Tekla.
Proprietà Dalux: Seleziona Disciplina o Subdisciplina. Elenca il valore corrente usato per ogni file.
Proprietà Tekla: Seleziona le proprietà dal modello Tekla. Elenca il nuovo valore che verrà usato per la proprietà Dalux dopo aver fatto clic su Applica.
Dopo aver fatto clic su Applica e caricato i file su Dalux, il plugin salva questa configurazione e la riutilizza la volta successiva che carichi.
Puoi ripristinare il mapping precedente usato durante l'ultimo caricamento facendo clic su "Ripristina il mapping dell'ultimo caricamento".
Suggerimenti e trucchi
Dalux usa Disciplina e Subdisciplina per ordinare i disegni sotto Posizioni.
Messaggio

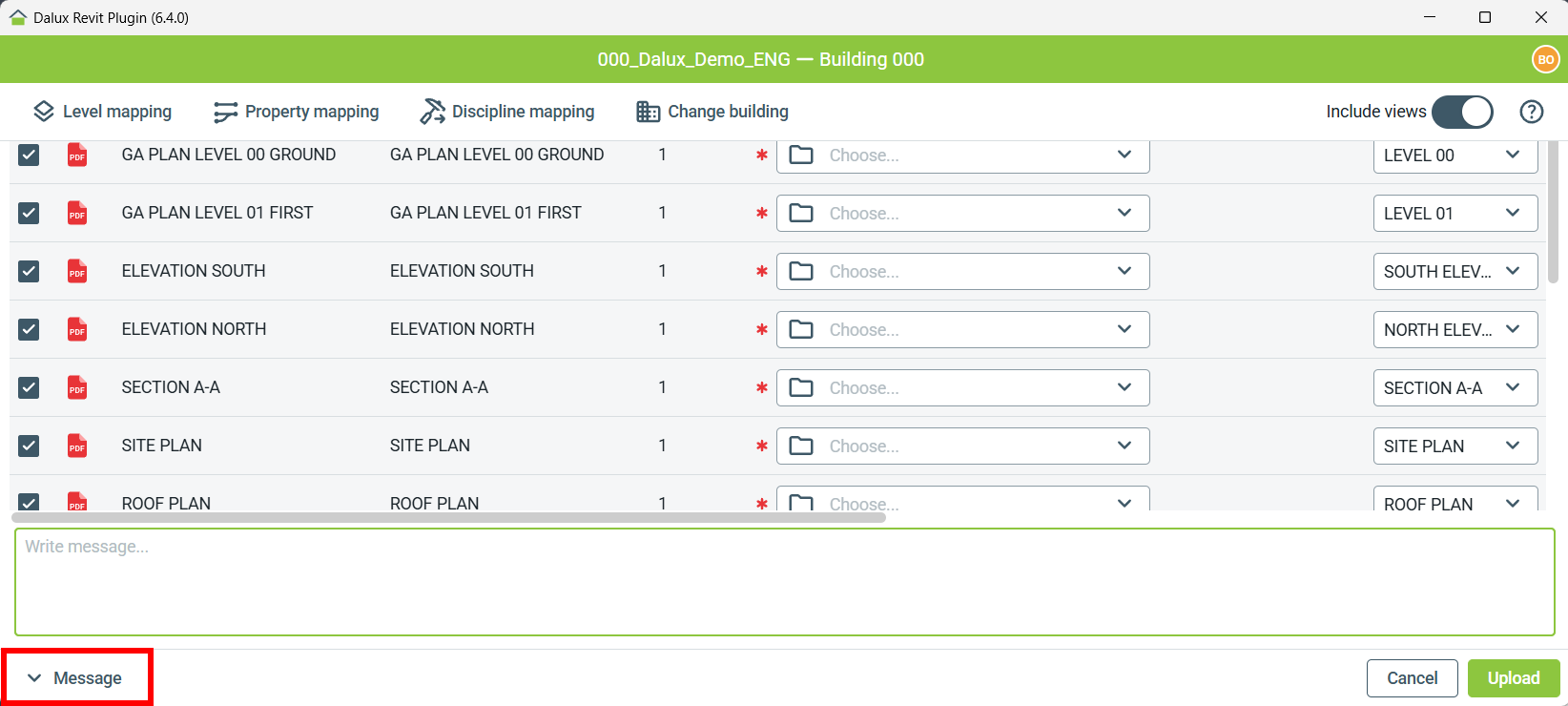

In basso, puoi inserire un messaggio per spiegare il motivo del caricamento. Puoi aggiungere solo un messaggio per l'intero caricamento, non per ogni singolo file. Il messaggio appare nel log di caricamento in Dalux Box Pro.
Dopo il caricamento
Quando hai finito di configurare i tuoi file e fai clic su "Carica", vedrai una schermata di avanzamento.
Dopo che tutti i file sono stati caricati, il risultato mostra un segno di spunta per ogni caricamento riuscito.

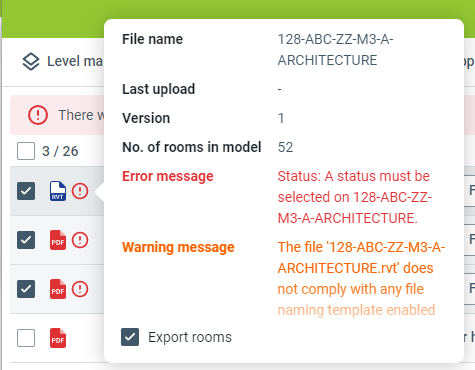

Se alcuni file non riescono a essere caricati, un'icona informativa rossa appare a destra di ciascuno di essi. Passa con il mouse sopra l'icona per vedere il motivo.
Nota
Il tuo modello verrà caricato nel modulo Posizioni come file daluxbim. Se il modello è collegato a Dalux Box, verrà salvato anche lì come file daluxbim.
