Questo articolo mostrerà come fare tagli e misurazioni utilizzando il modulo Posizioni.
Come fare i tagli
Tagli orizzontali o verticali

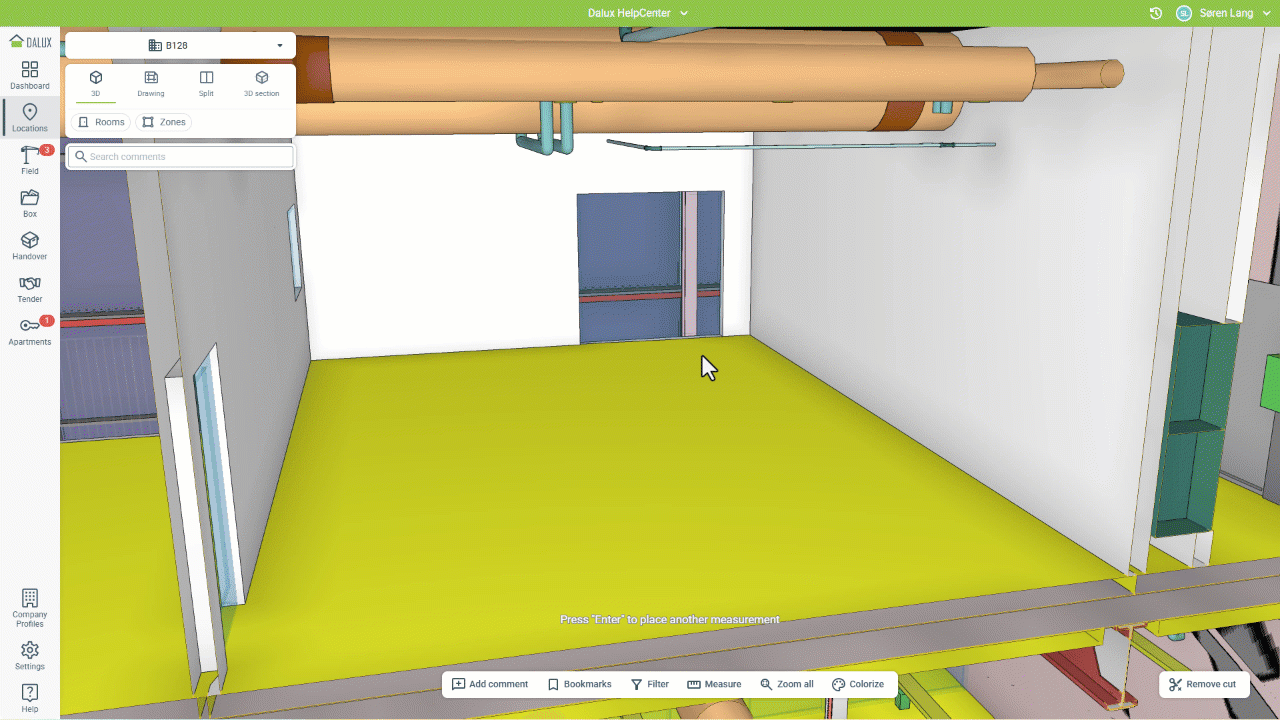

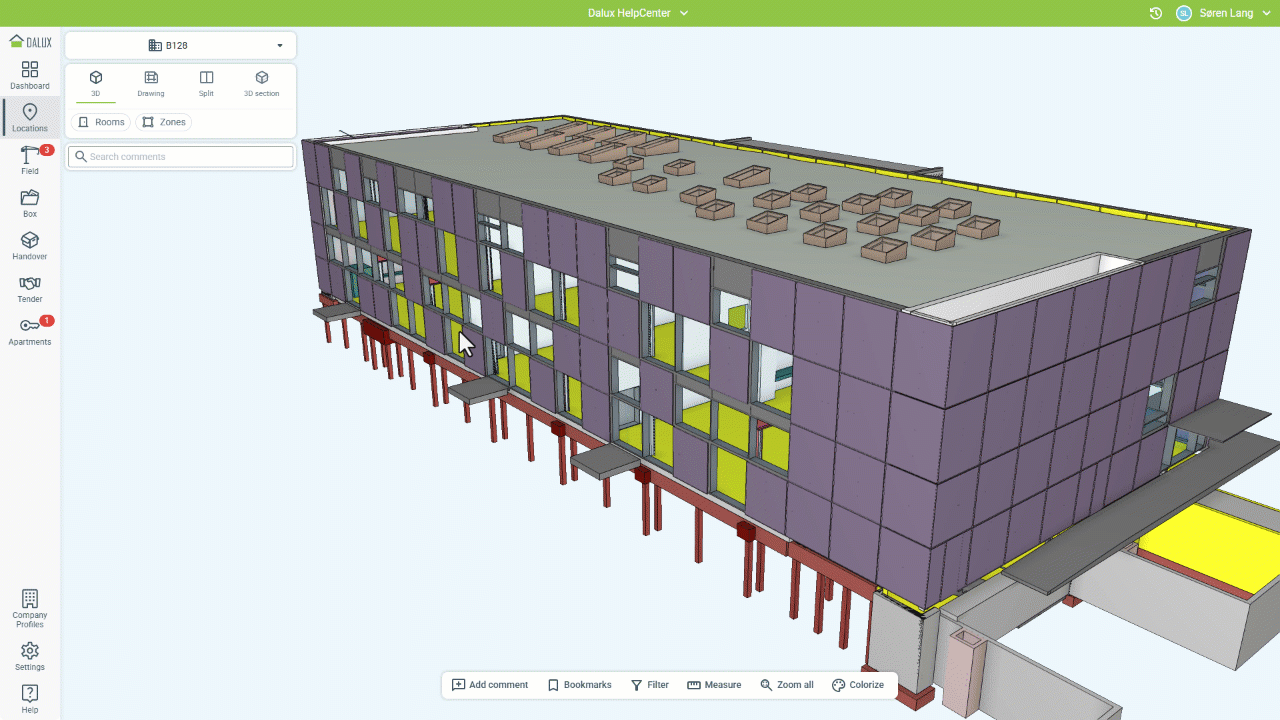

Per tagliare in un modello, vai a Posizioni, e scegli l'edificio. Clicca su un elemento del modello, che sarà il tuo punto di partenza per il taglio. Quindi clicca sull'icona
.

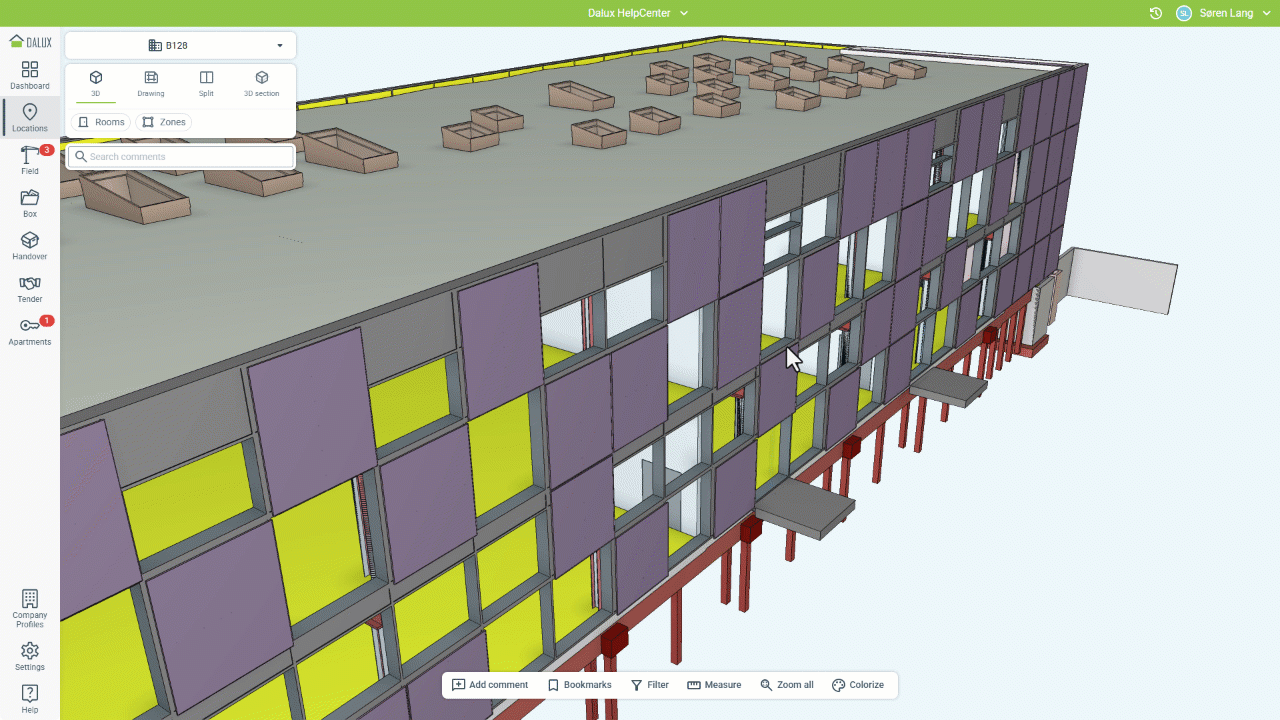

Se clicchi su un elemento orizzontale, il tuo modello sarà tagliato orizzontalmente. Se clicchi su un elemento verticale, il tuo modello sarà tagliato verticalmente.
Per rimuovere il taglio, clicca Rimuovi sezione.
Consigli e trucchi

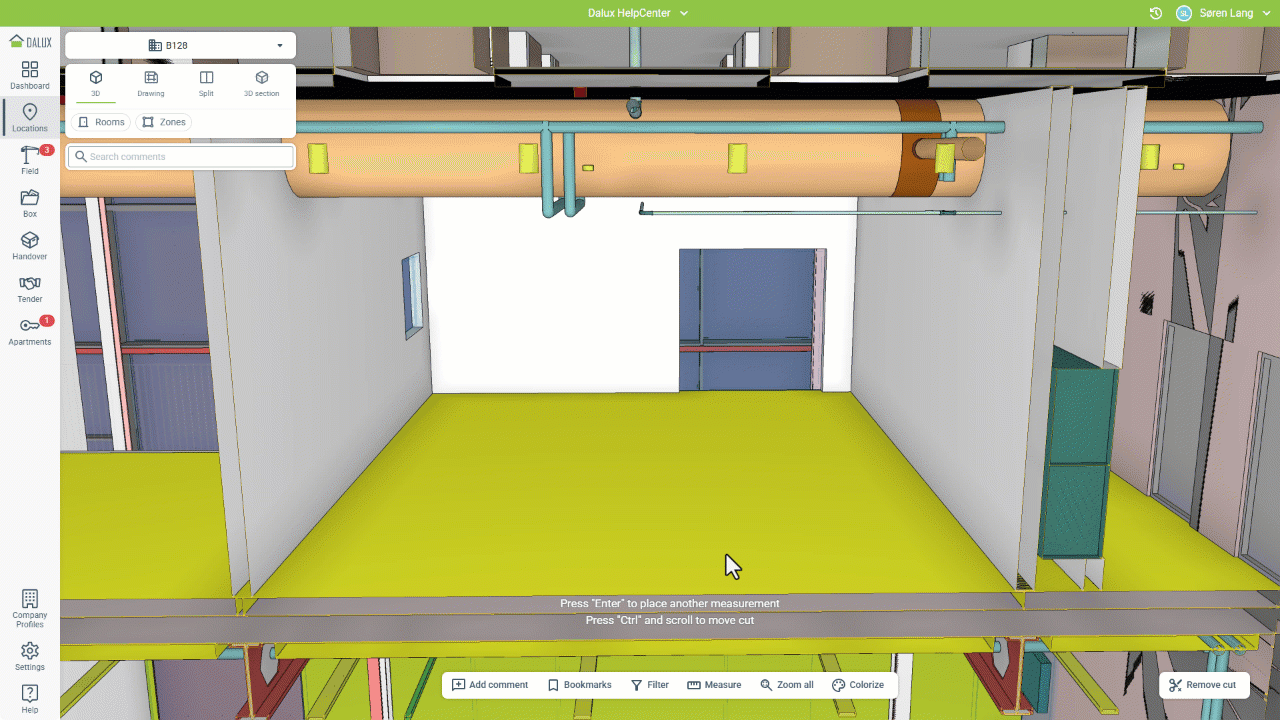

Puoi anche usare CTRL+ la rotella del mouse per spostare il taglio verso l'alto o verso il basso.
Puoi creare diversi tagli contemporaneamente.
Taglio del Box
Se vuoi tagliare in più direzioni contemporaneamente, puoi usare un box.
Per farlo, clicca su un elemento, e clicca sotto
Taglia. Poi seleziona 'Taglio del Box'.
Questo crea un taglio del box che può essere regolato utilizzando le diverse frecce direzionali. Per rimuovere il taglio, clicca Rimuovi sezione.
Ignora sezioni
Puoi ignorare un modello o una categoria specifica quando fai una sezione per isolare per questi elementi. Per fare ciò, dopo aver utilizzato un Taglio, seleziona un elemento e fai clic su 'Ignora categoria' o 'Ignora file' per escluderli dal taglio e isolare gli elementi.
- Ignora categoria: esclude tutti gli elementi di questa categoria dal taglio
- Ignora file: esclude tutti gli elementi del file dell'oggetto selezionato dal taglio
L'esempio mostrato ignora il file del modello MEP dal taglio:
Questo funziona per tutti i metodi di taglio menzionati sopra.
Come fare le misurazioni in 3D
Consigli e trucchi
Per velocizzare il tuo flusso di lavoro, prova a usare queste scorciatoie:
- La barra spaziatrice imposta la vista perpendicolare per le Sezioni 2D
- Ctrl+Z per annullare l'ultima misurazione
- 'Enter’ per attivare lo strumento di misura usato più recentemente
- 'Esc’ per uscire dalla modalità misura
- Clicca le frecce su una misurazione per modificarla
Sezione 2D

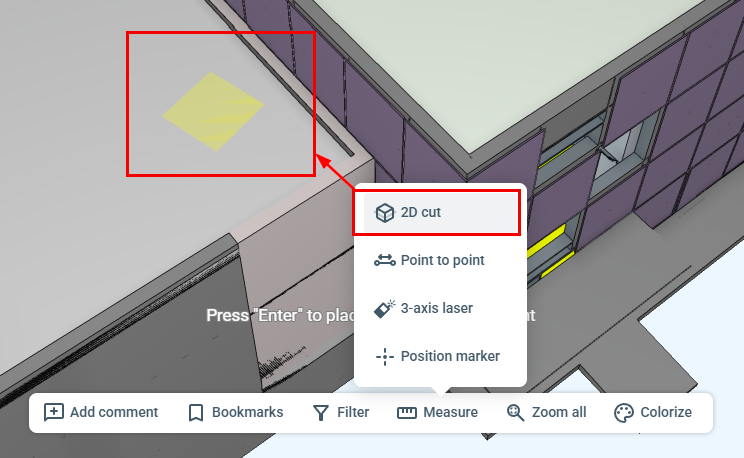

Prima di misurare in 3D, puoi creare una sezione 2D lungo qualsiasi piano, assicurandoti che tutte le misurazioni siano eseguite all'interno di quel piano.
Vai a Posizioni e trova l'elemento che vuoi misurare
Misura
Sezione 2D
Seleziona qualsiasi piano.
Questo creerà un taglio lungo il piano selezionato, assicurando che tutte le misurazioni 3D si aggancino agli elementi intersecati dal taglio. Se le linee della griglia sono visibili, anche le misurazioni 3D si agganceranno a esse.
Nell'angolo in basso a destra, clicca su per attivare o disattivare le linee della griglia, oppure seleziona

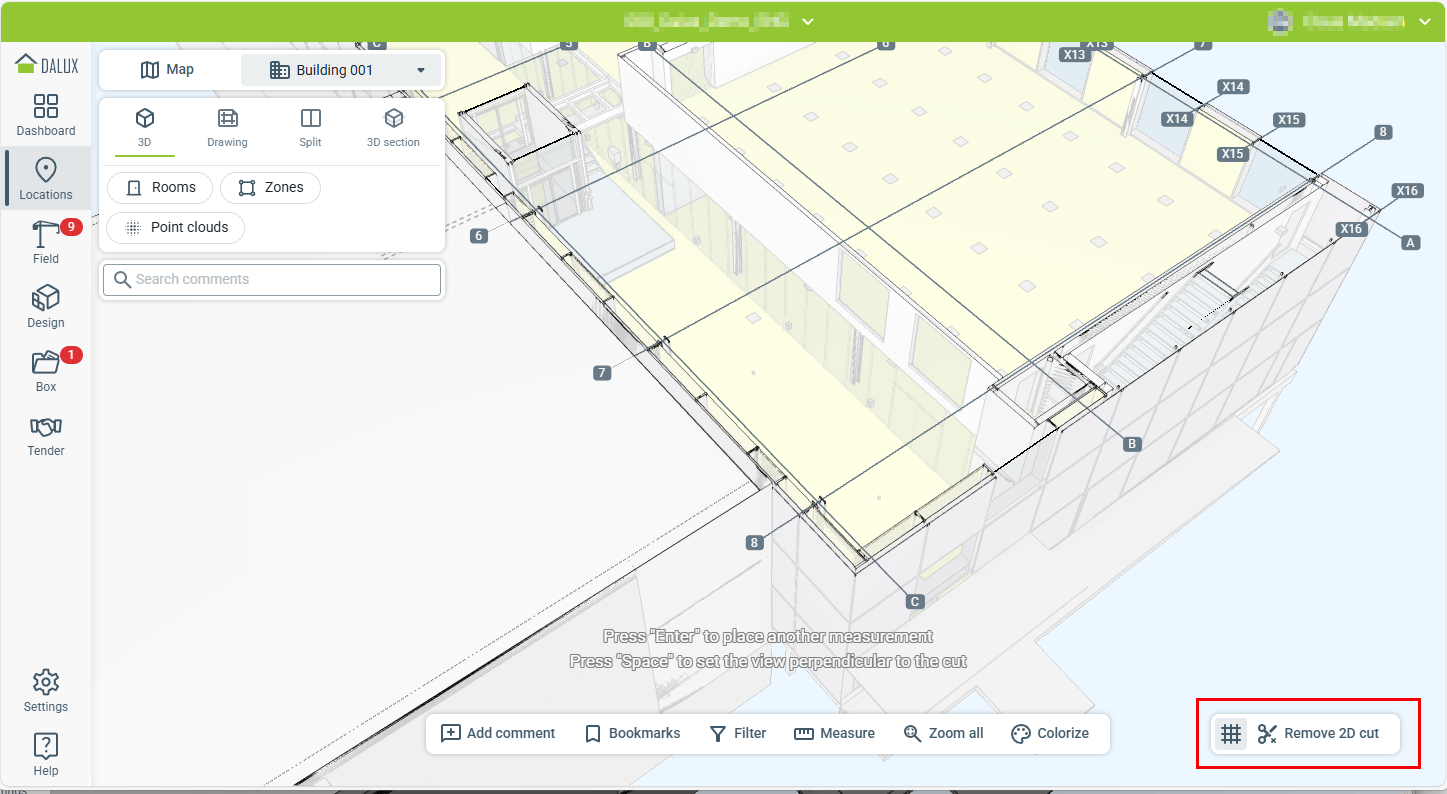

Rimuovi 2D cut per rimuovere il taglio ed eliminare completamente tutte le misurazioni.

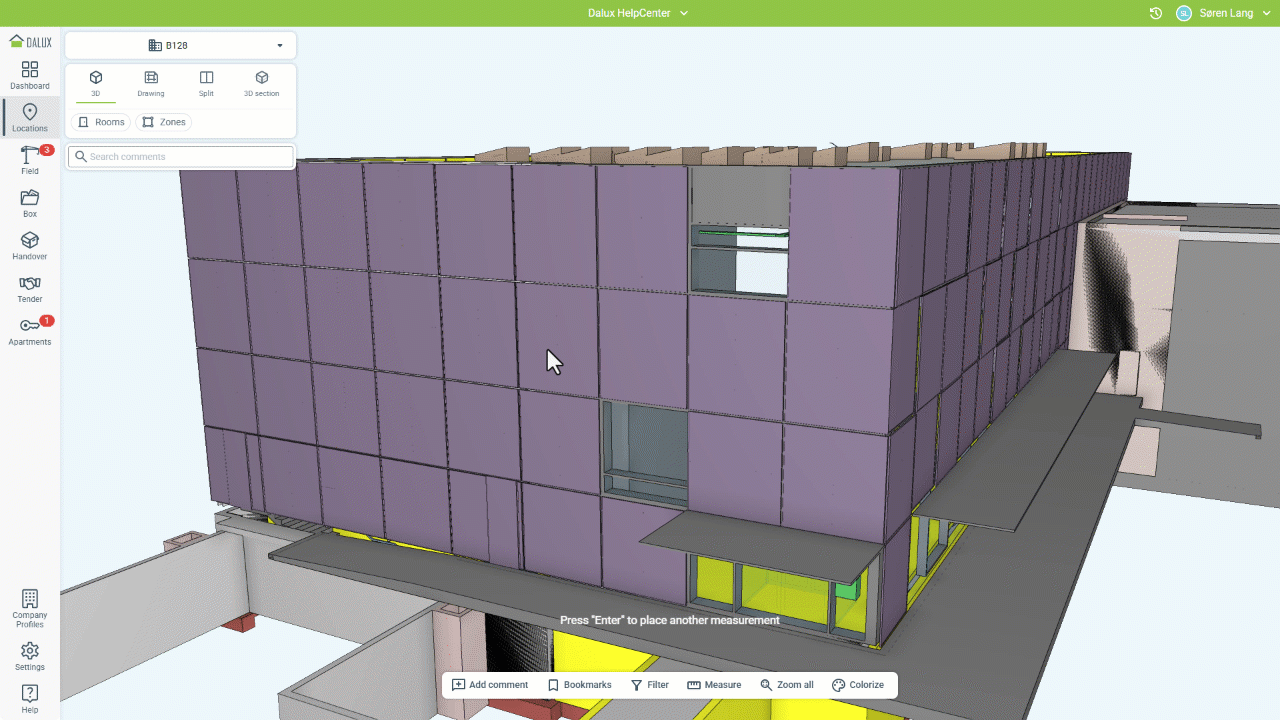

punto a punto

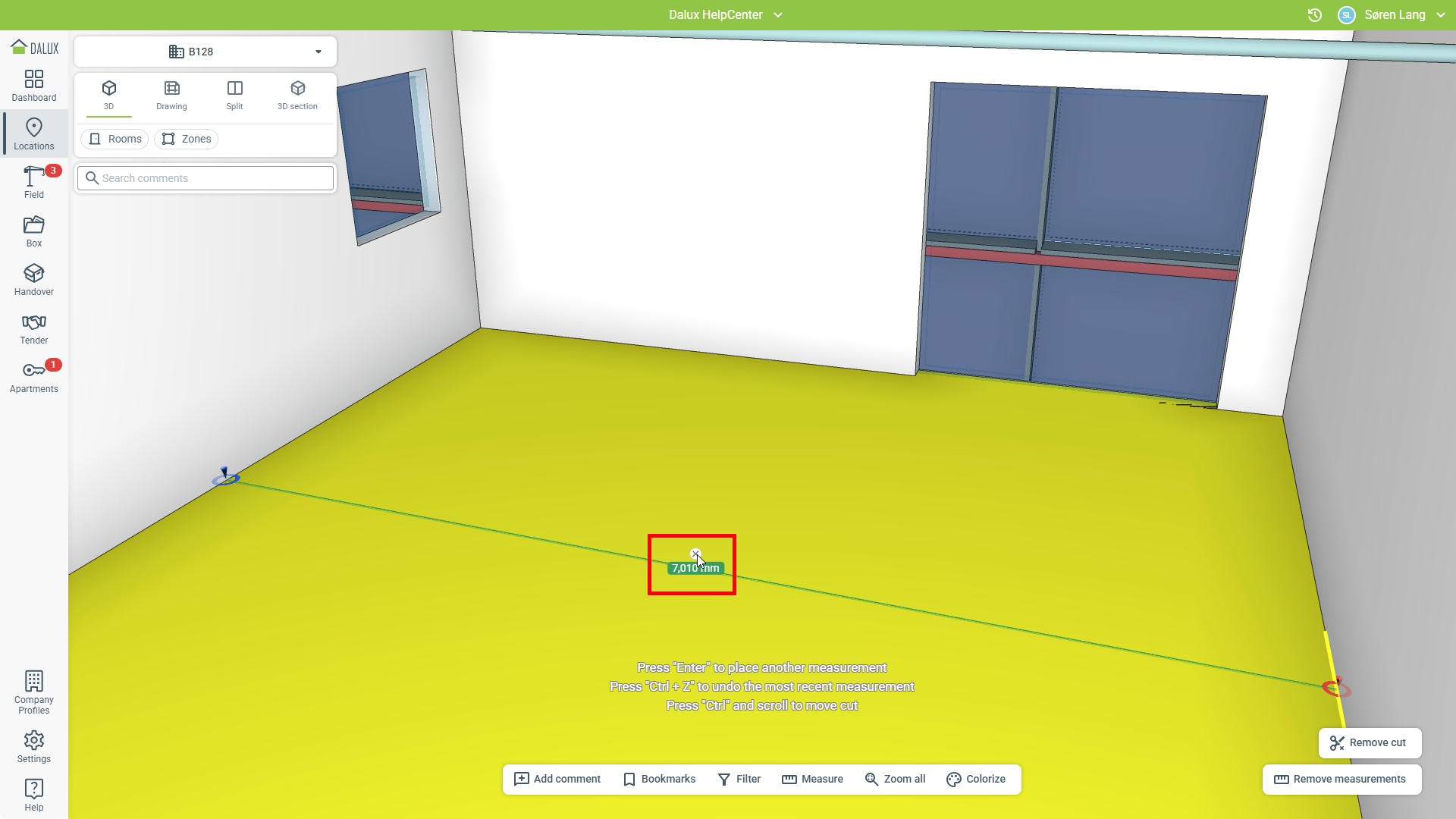

La misura punto a punto ti permette di misurare tra due punti.
Vai a Posizioni e trova l'elemento che vuoi misurare
Misura
'Punto a punto'.
Puoi effettuare tutte le misurazioni che vuoi cliccando di nuovo su 'Punto a punto'.
Per rimuovere una misurazione, passa il mouse sopra la misurazione e clicca .
Laser 3 assi
Lo strumento laser 3 assi crea misurazioni in tre direzioni che originano dallo stesso punto. Funziona in modo simile a uno strumento di misurazione laser sul sito di costruzione.
Vai a Posizioni e trova l'elemento che vuoi misurare
Misura
'Laser 3 assi'.
Poi clicca da qualche parte nel tuo modello, per posizionare il laser. Puoi spostare il laser, cliccando e trascinandolo.
Più laser possono essere aggiunti cliccando di nuovo 'Laser 3 assi'.
Consigli e trucchi

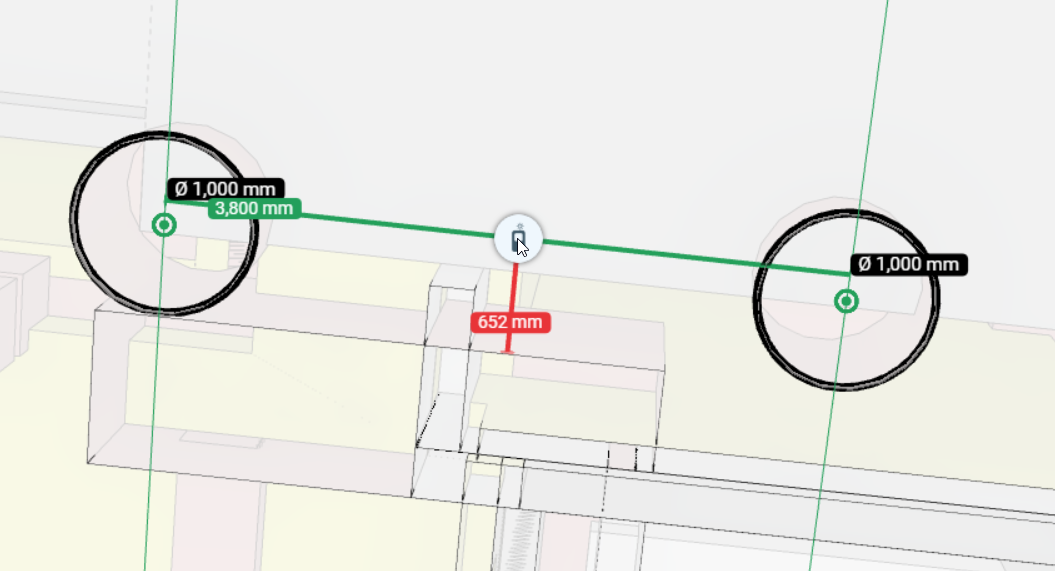

Puoi usare le frecce alla fine della misurazione per spostare, espandere o ritrarre il laser sulla superficie successiva.
Quando si utilizza un laser punto a punto o laser 3 assi per misurare oggetti rotondi, le misurazioni verranno presi dal centro dell'oggetto.
Misura la distanza più breve

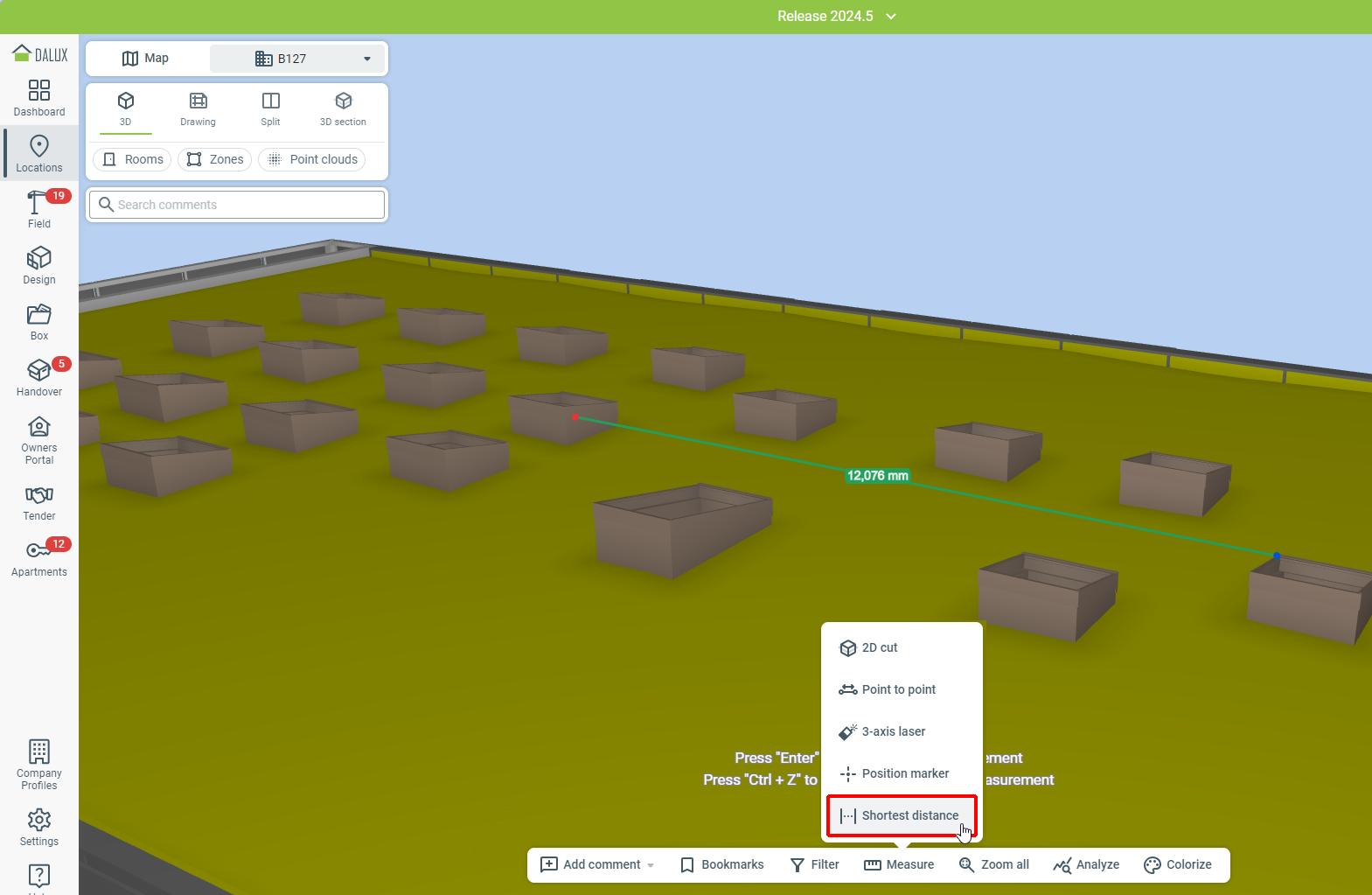

Se stai usando l'app desktop Dalux, puoi misurare la distanza più breve tra due oggetti nel tuo modello. Clicca su due oggetti nel modello e la distanza più corta tra gli oggetti viene misurata.
Indicatore di posizione
Puoi ottenere la posizione precisa del tuo modello utilizzando l'indicatore di posizione per la misurazione

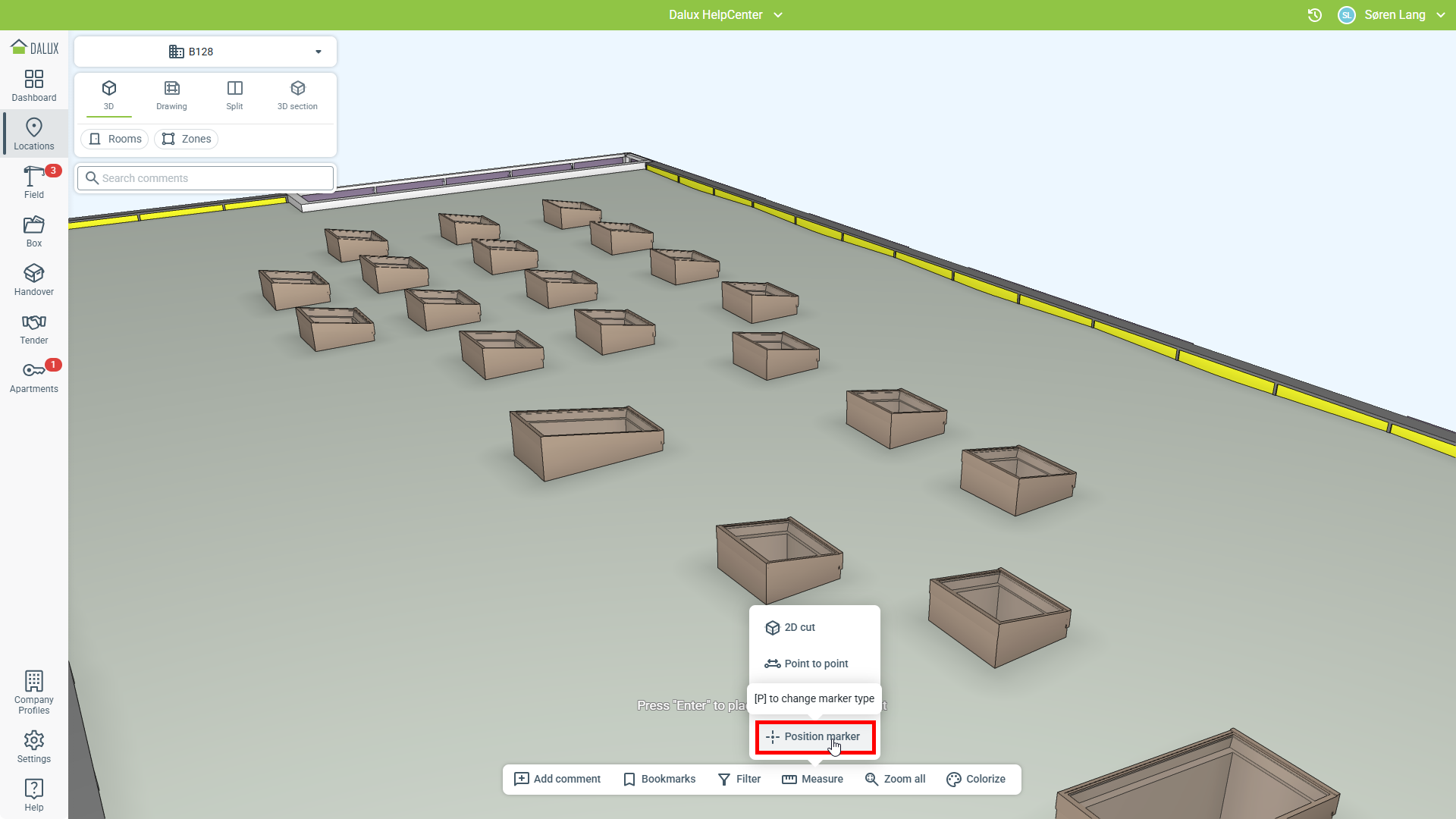

Fai clic Misura
'Indicatore di posizione'

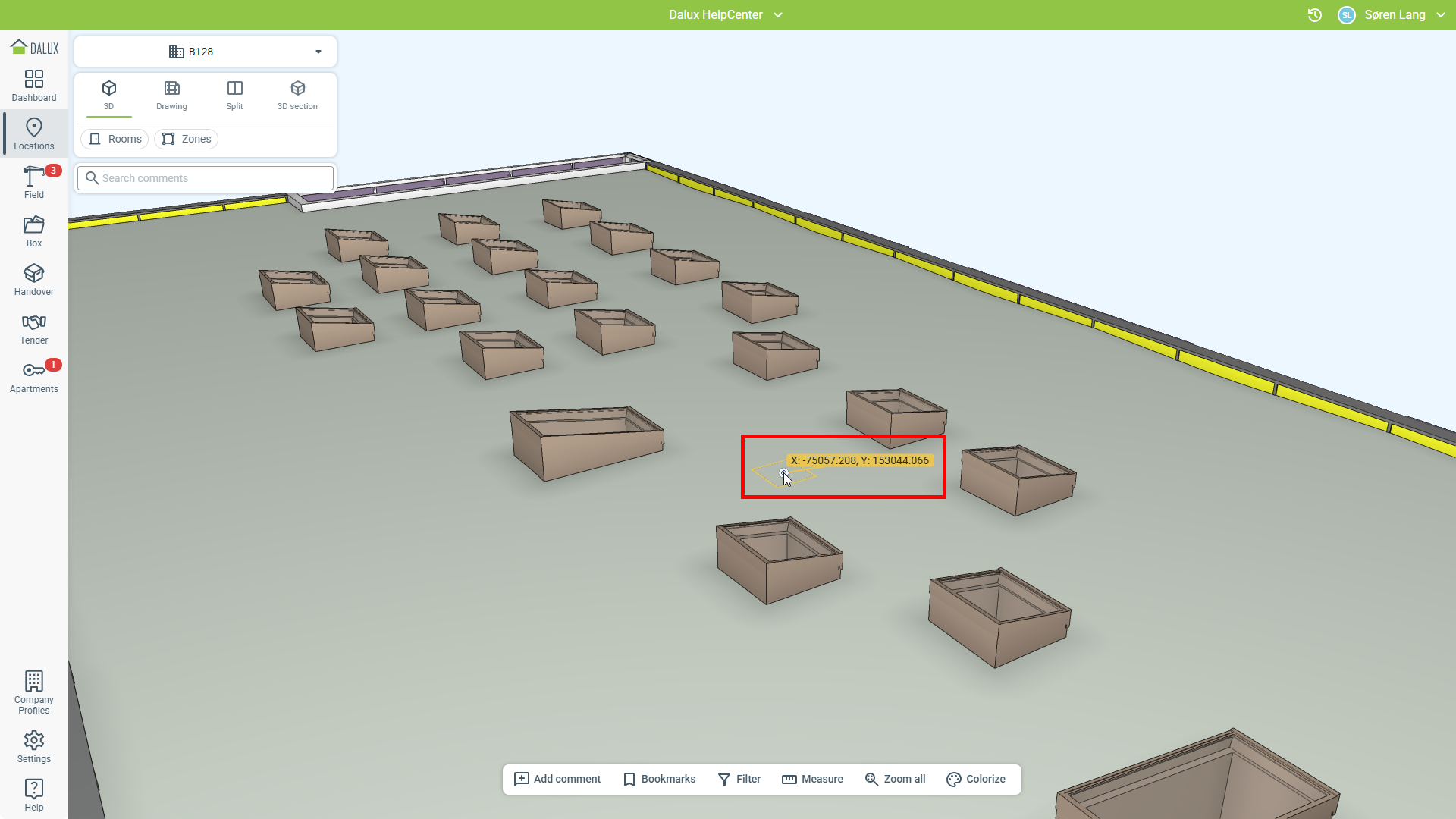

Fai clic da qualche parte nel tuo modello per posizionare l'indicatore.
Puoi copiare le coordinate della posizione cliccando o rimuoverle con
.

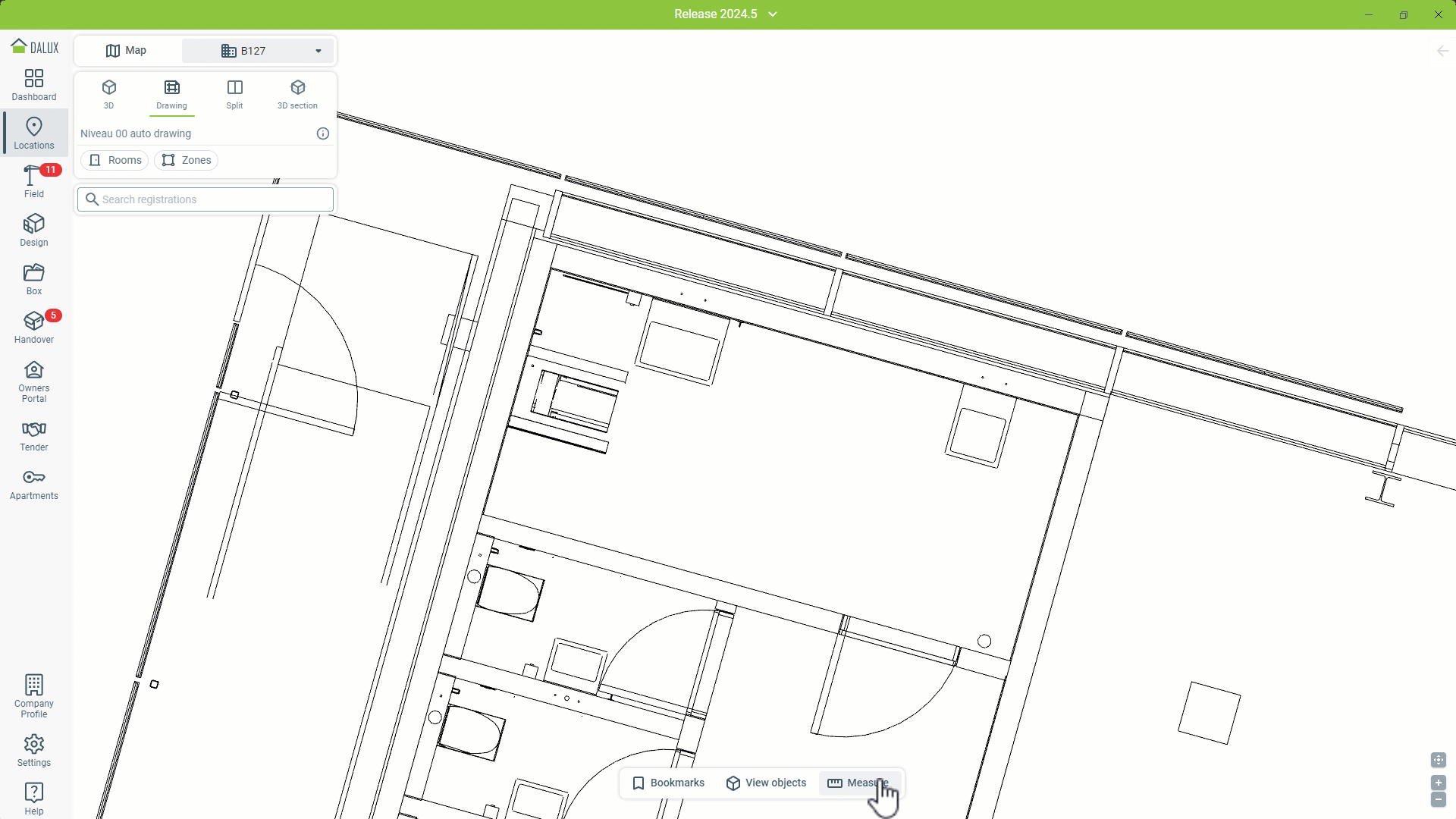

Come fare le misurazioni in 2D
Consigli e trucchi

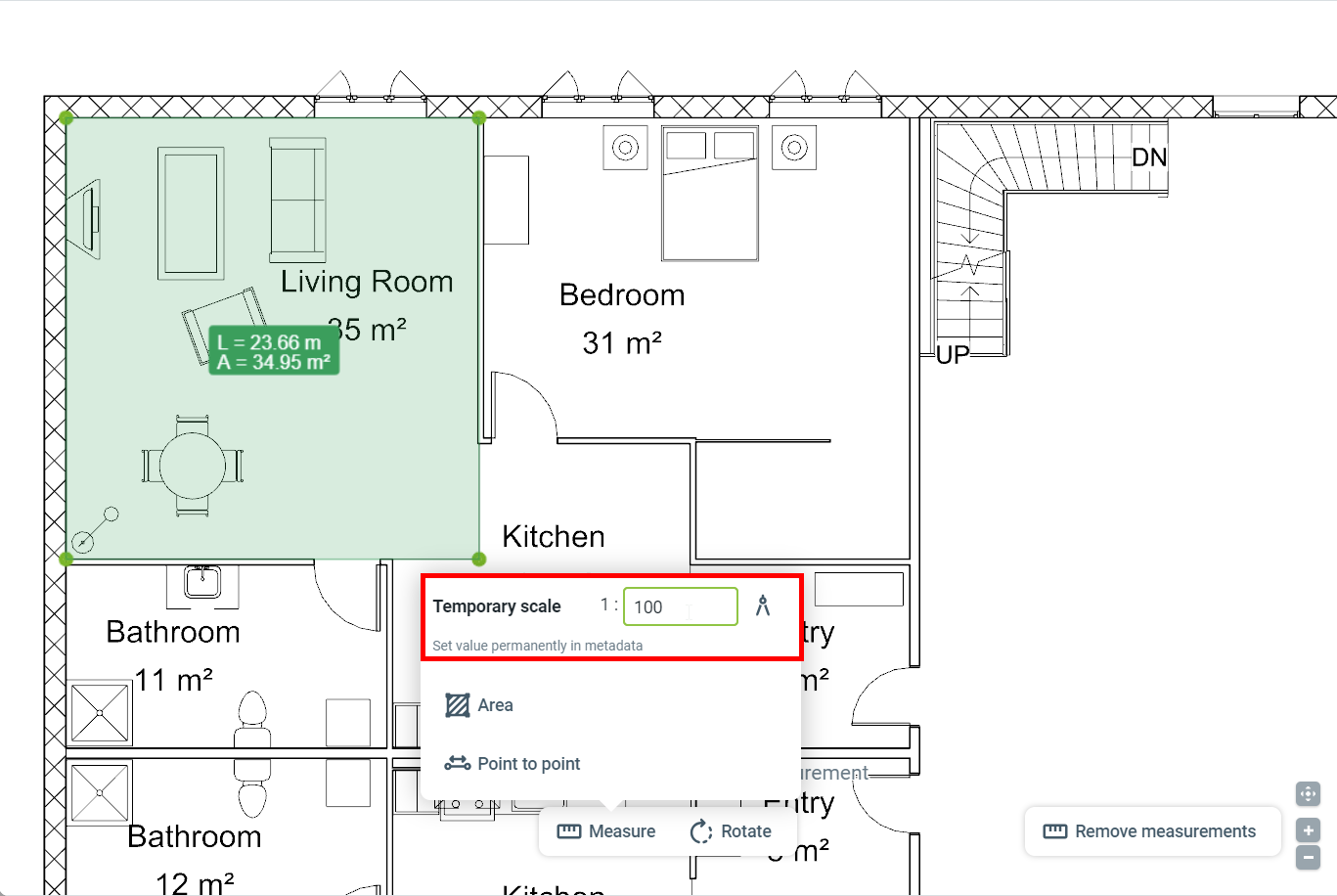

Se il tuo disegno non ha una scala, puoi impostare una scala temporanea per il disegno.
Punto a punto
La misura punto a punto ti permette di misurare la distanza tra due punti.

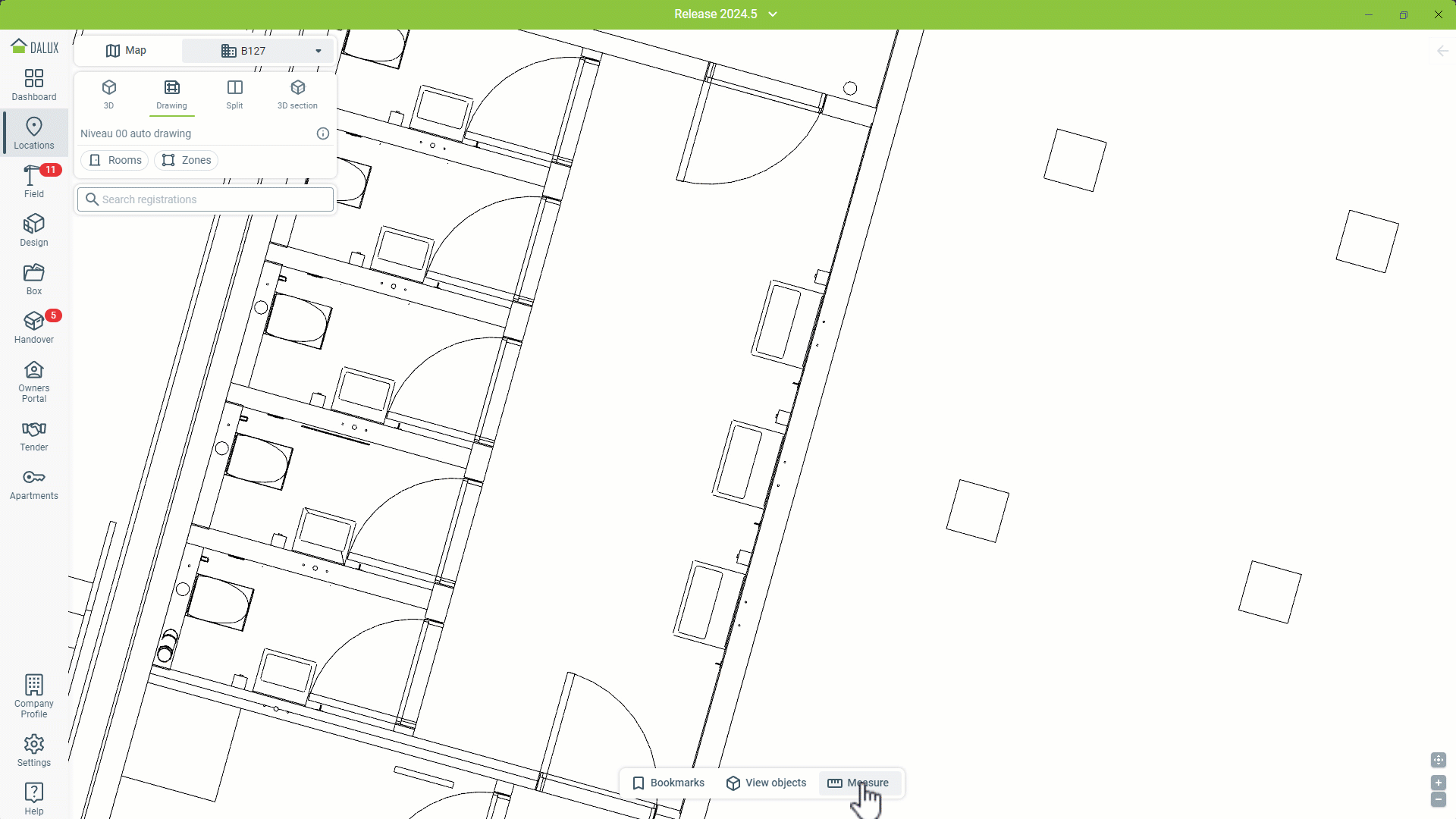

Vai a Posizioni e trova l'elemento che vuoi misurare
Misura
'Punto a punto'.

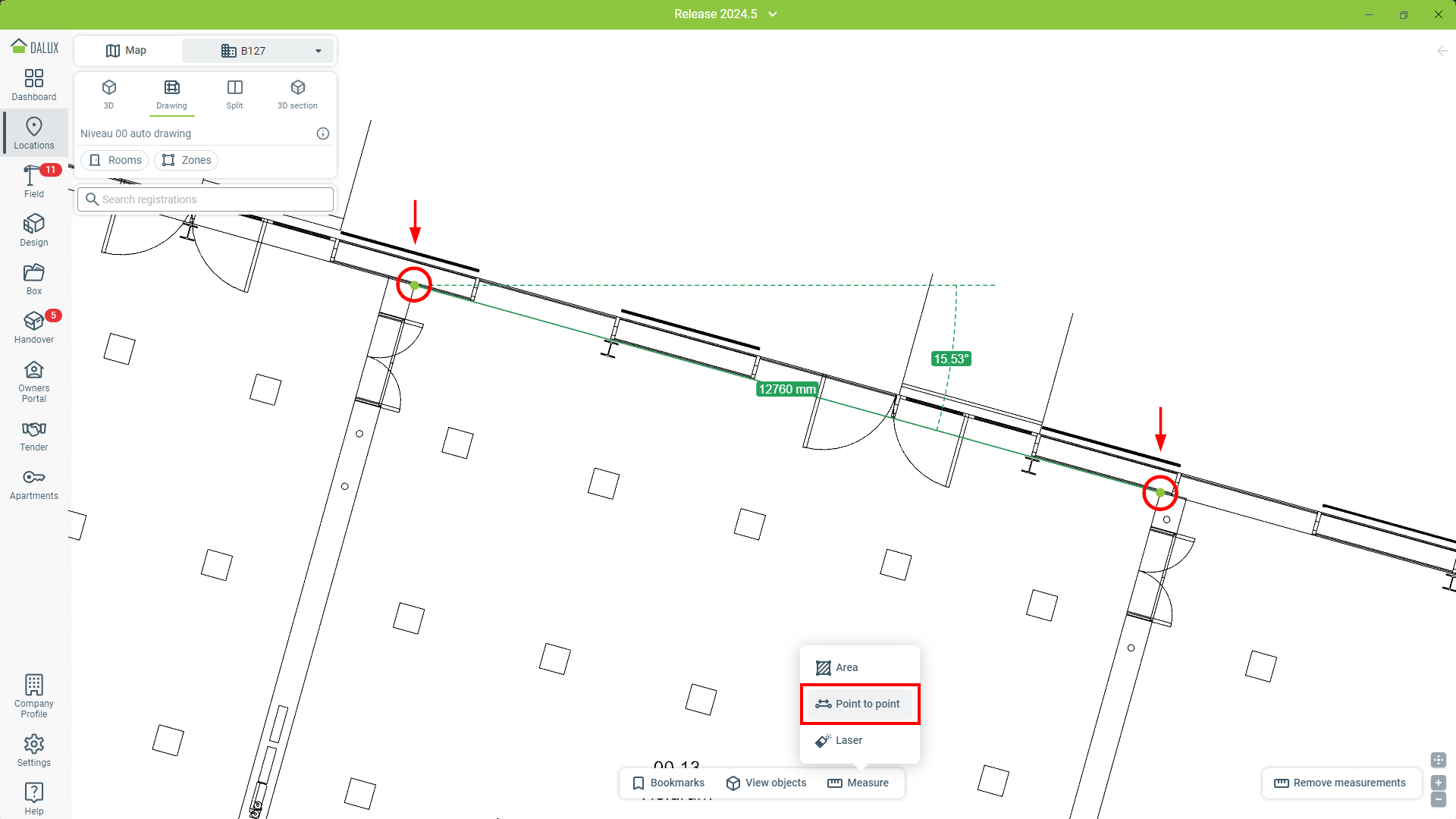

Seleziona due punti di cui vuoi ottenere la distanza facendo clic sul disegno. Oltre alla distanza, ottieni anche l'angolo rispetto a una linea di base orizzontale.
Consigli e trucchi
Puoi creare una serie di misurazioni in 2D premendo Invio dopo la tua prima misurazione. Puoi anche avviare una nuova misurazione dal punto finale di una misurazione esistente cliccandoci sopra.

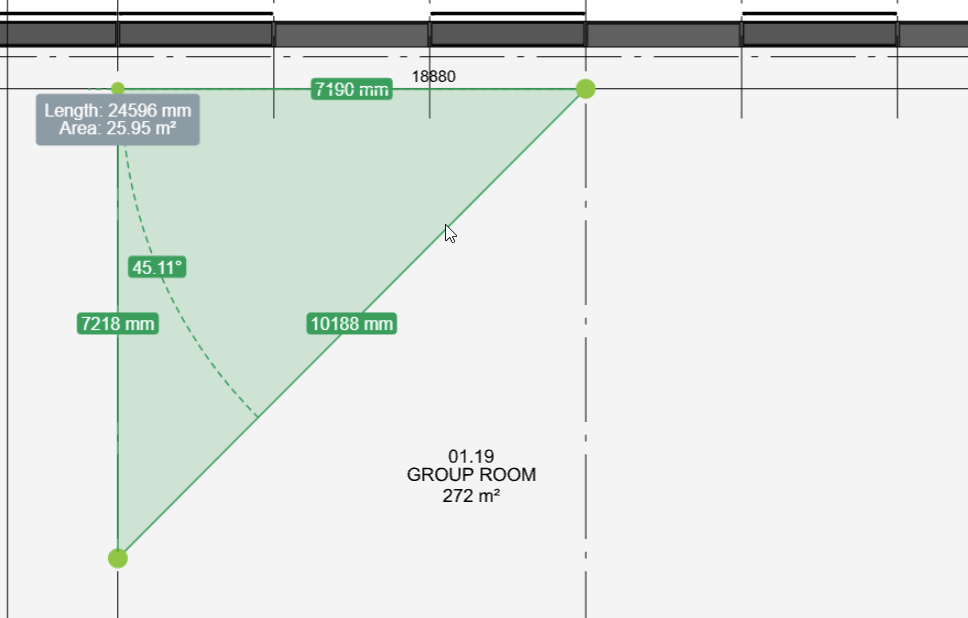

Quando si chiude una misurazione punto a punto all'interno di una figura, l'area verrà calcolata automaticamente.
Quando selezioni i punti, una funzione di snap ti aiuta a trovare con precisione gli angoli nel tuo disegno. Ti aiuta anche a trovare angoli di 90° per superfici dritte come pareti e porte.
Area
Questa funzione calcolerà sia l'area che il perimetro di un poligono. Fai clic e trascina sul tuo disegno per creare una forma rettangolare.
In alternativa, fai clic per creare punti individuali sui disegni che saranno connessi. Una volta terminato, seleziona nuovamente il tuo punto di partenza per calcolare l'area.
Laser
Con la funzione laser, puoi selezionare qualsiasi punto sul tuo disegno e Dalux troverà le distanze più vicine alle superfici circostanti.
Dopo la misurazione, fai clic e trascina al centro per spostare la posizione della misurazione.
Fai clic su una freccia di uno degli estremi della misurazione per spostare la misurazione alla linea successiva.
