Questo articolo tratterà di come caricare, gestire e visualizzare le 'Nuvole di punti' caricate su Dalux.
Le nuvole di punti sono un insieme di punti che contengono coordinate geometriche, valori di colore e luminosità. Solitamente vengono generate da scanner LIDAR, che scansionano un'area e raccolgono i punti dati. I punti dati vengono poi trasformati in immagini 3D sotto forma di nuvola di punti.
Le nuvole di punti in Dalux possono essere utilizzate in vari modi. L'uso più comune è il monitoraggio del processo di costruzione per il controllo della qualità o il confronto con l'as-built.
Informazioni tecniche
Nella maggior parte dei casi, il formato del file consigliato per un uso ottimale è .laz, ma altri formati di file funzioneranno bene con Dalux. Raccomandiamo, se possibile, di seguire i formati dei file preferiti qui sotto da sinistra a destra.
.laz .las
.e57
.ply
.pts
.xyz
La dimensione massima del file è 8GB.
I file .pts e .xyz variano nelle loro specifiche quindi non è possibile garantire la corretta interpretazione. Nel caso questo sia l'unico tipo di formato disponibile, un servizio come Pointzip può essere utilizzato per convertire il file in .laz.
Dalux non supporta i file .rcp.
Come impostare le nuvole di punti
Permessi utente
Gli amministratori del progetto, i responsabili del Box e i gruppi di utenti con permessi di 'Modifica' per le Posizioni possono gestire le nuvole di punti.

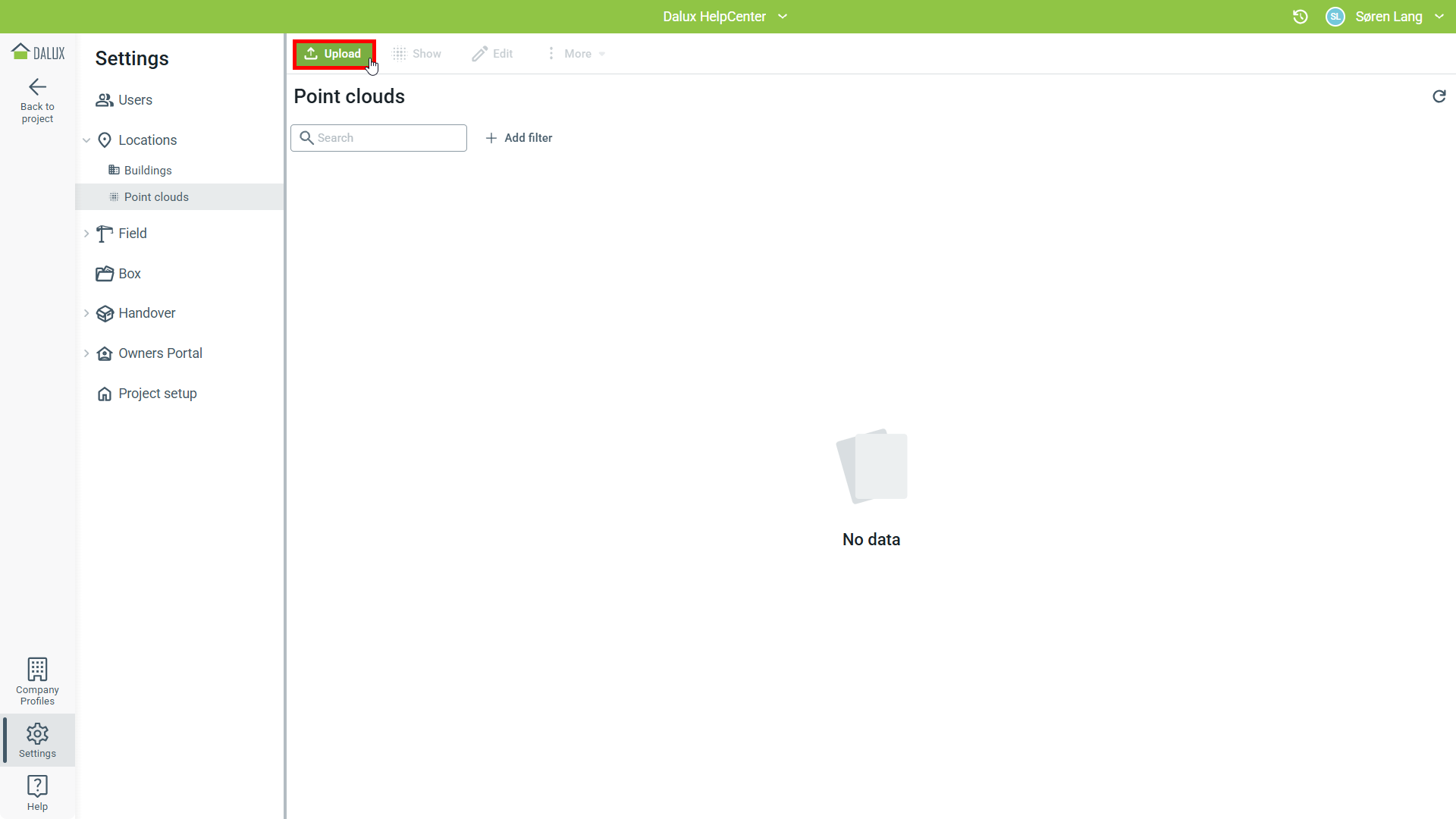

Per caricare le nuvole di punti, andare a Impostazioni
Posizioni
Nuvole di punti
Carica.

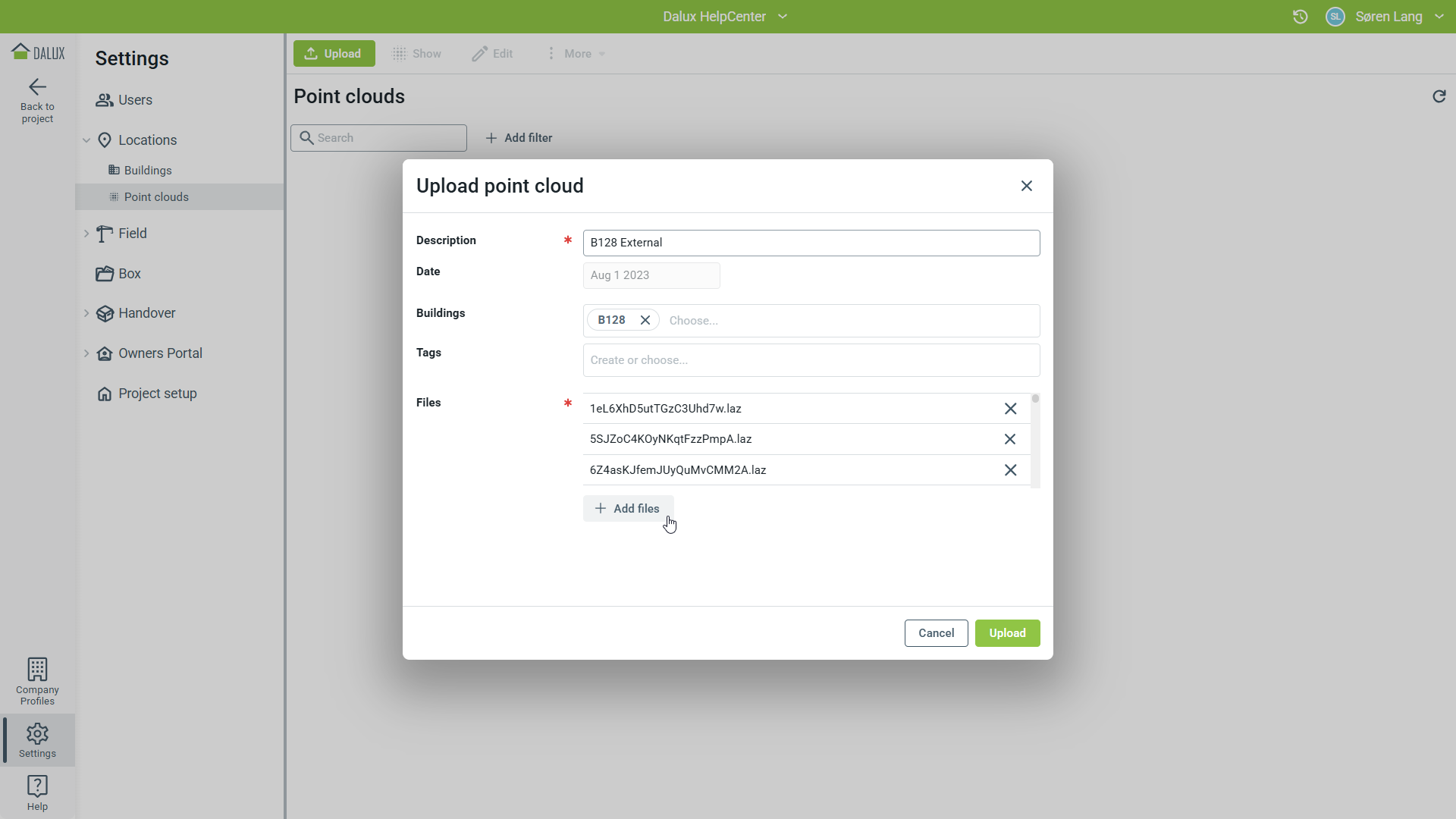

Aggiungi una descrizione e seleziona a quale edificio è associata la nuvola di punti.
Puoi aggiungere i tuoi tag per aiutarti a filtrare e ordinare le nuvole di punti in seguito. Il tag sarà anche ciò che viene visualizzato in Posizioni.
Uno o più file di nuvola di punti possono essere caricati allo stesso tempo. Quando le nuvole di punti sono caricate, Dalux elaborerà i file prima che possano essere utilizzati.
I singoli file di nuvola di punti possono essere aggiunti o rimossi, selezionando la nuvola di punti e cliccando Modifica.
La nuvola di punti può essere cancellata selezionandola, cliccando Più e poi
Elimina nuvola di punti.
Se stai utilizzando nuvole di punti da date diverse, crea una nuova nuvola di punti e segui lo stesso processo.

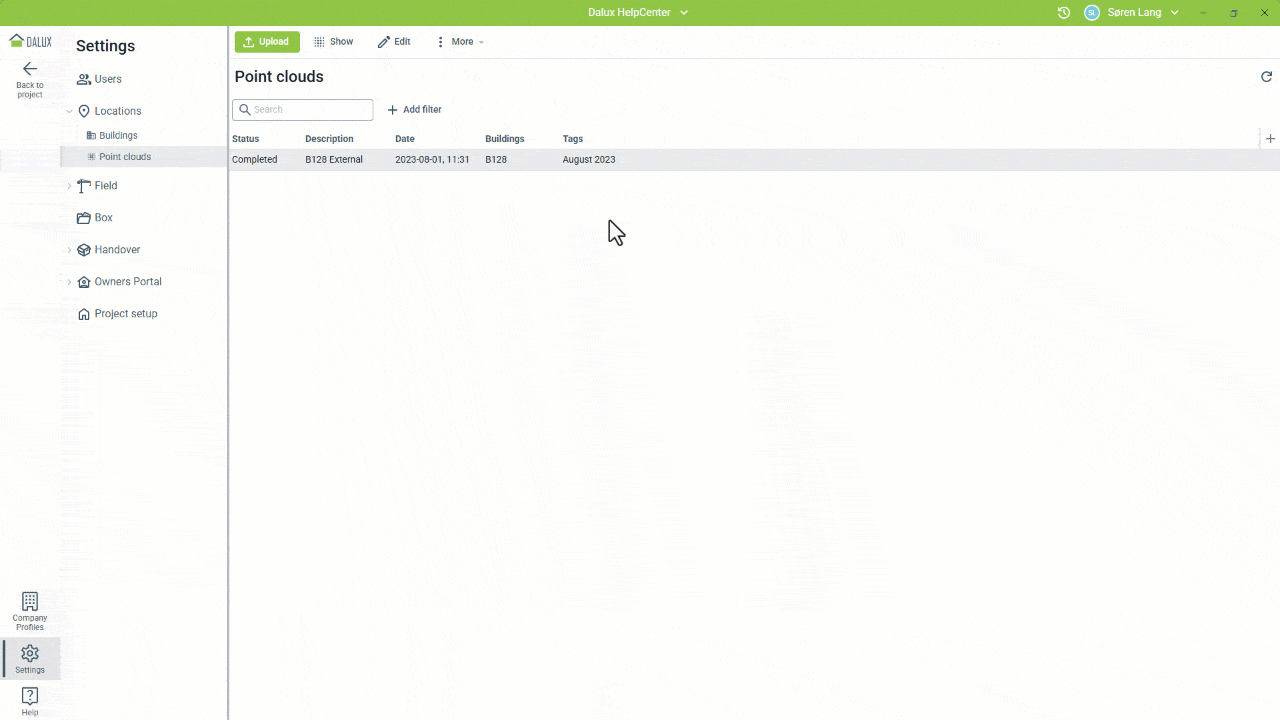

Quando la nuvola di punti è stata caricata e processata, può essere visualizzata cliccando sulla nuvola di punti nella visualizzazione lista, e poi cliccando Mostra nel menu in alto.
Informazioni tecniche
Come scaricare nuvole di punti da Dalux
Se desideri scaricare i dati della nuvola di punti da Dalux vai a:
Impostazioni
Posizioni
Nuvole di punti
Seleziona una nuvola di punti dalla vista elenco
Modifica.

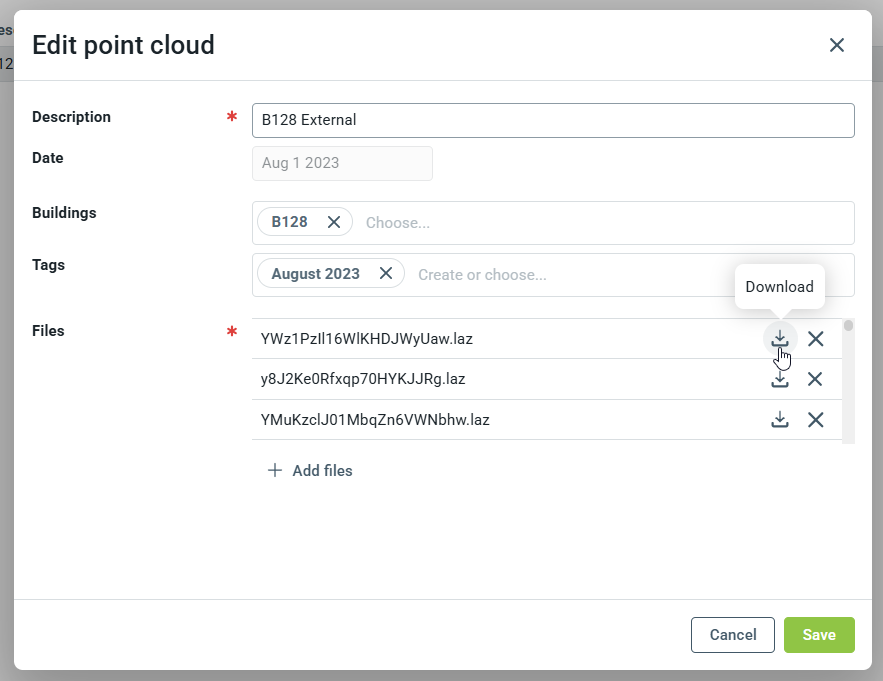

Questo aprirà la nuvola di punti e ogni file potrà essere scaricato cliccando sull'-icona.
Come usare le nuvole di punti con le Posizioni
Se le nuvole di punti e un Modello 3D sono allineati, la nuvola di punti può essere mostrata insieme al Modello 3D. Le nuvole di punti possono essere visualizzate dalle Posizioni.
Vai a Posizioni e seleziona l'edificio associato alla nuvola di punti.

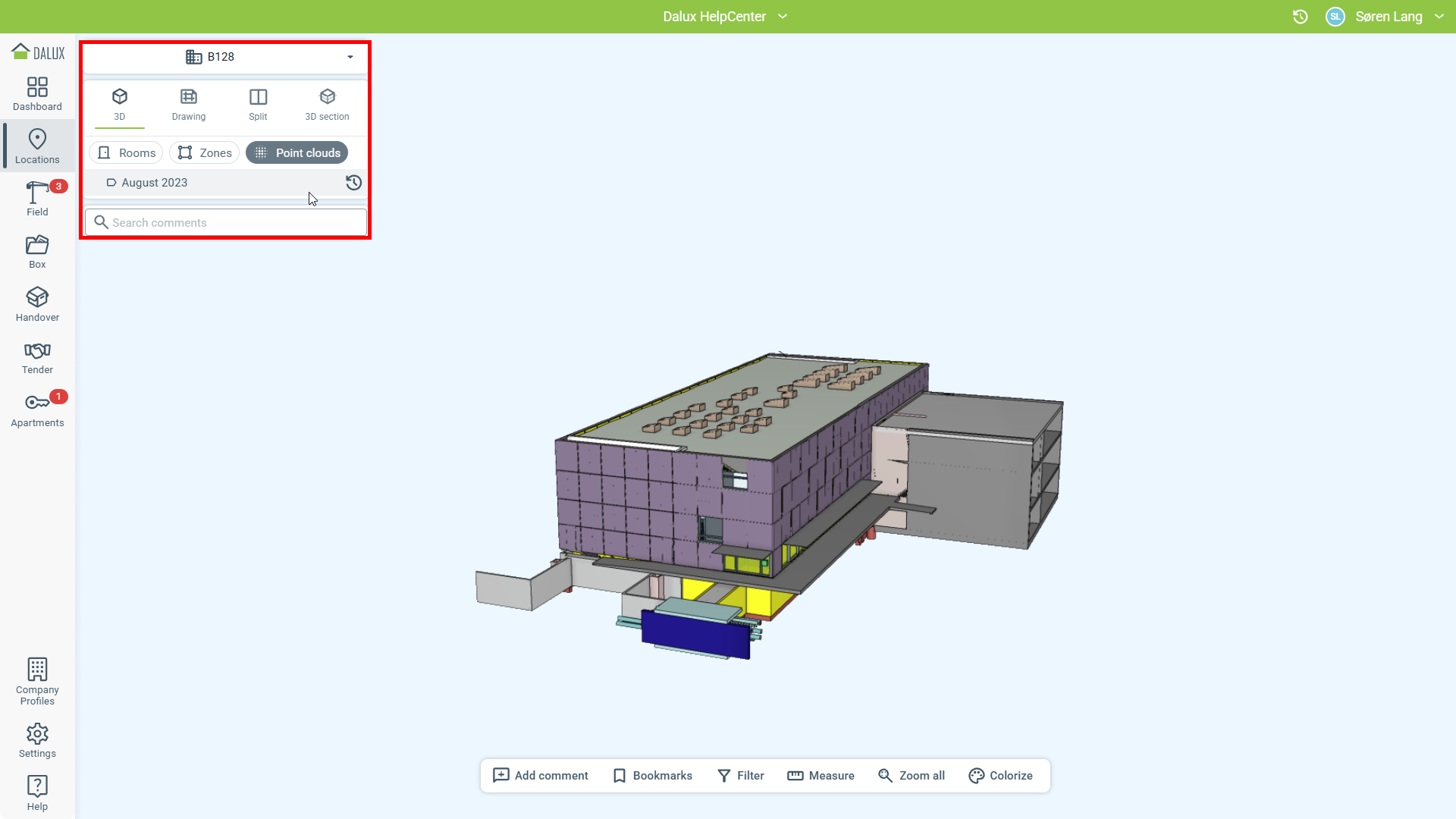

Le nuvole di punti sono accessibili dal 3D. Clicca 3D
Nuvole di punti. Puoi quindi selezionare quale nuvola di punti visualizzare.

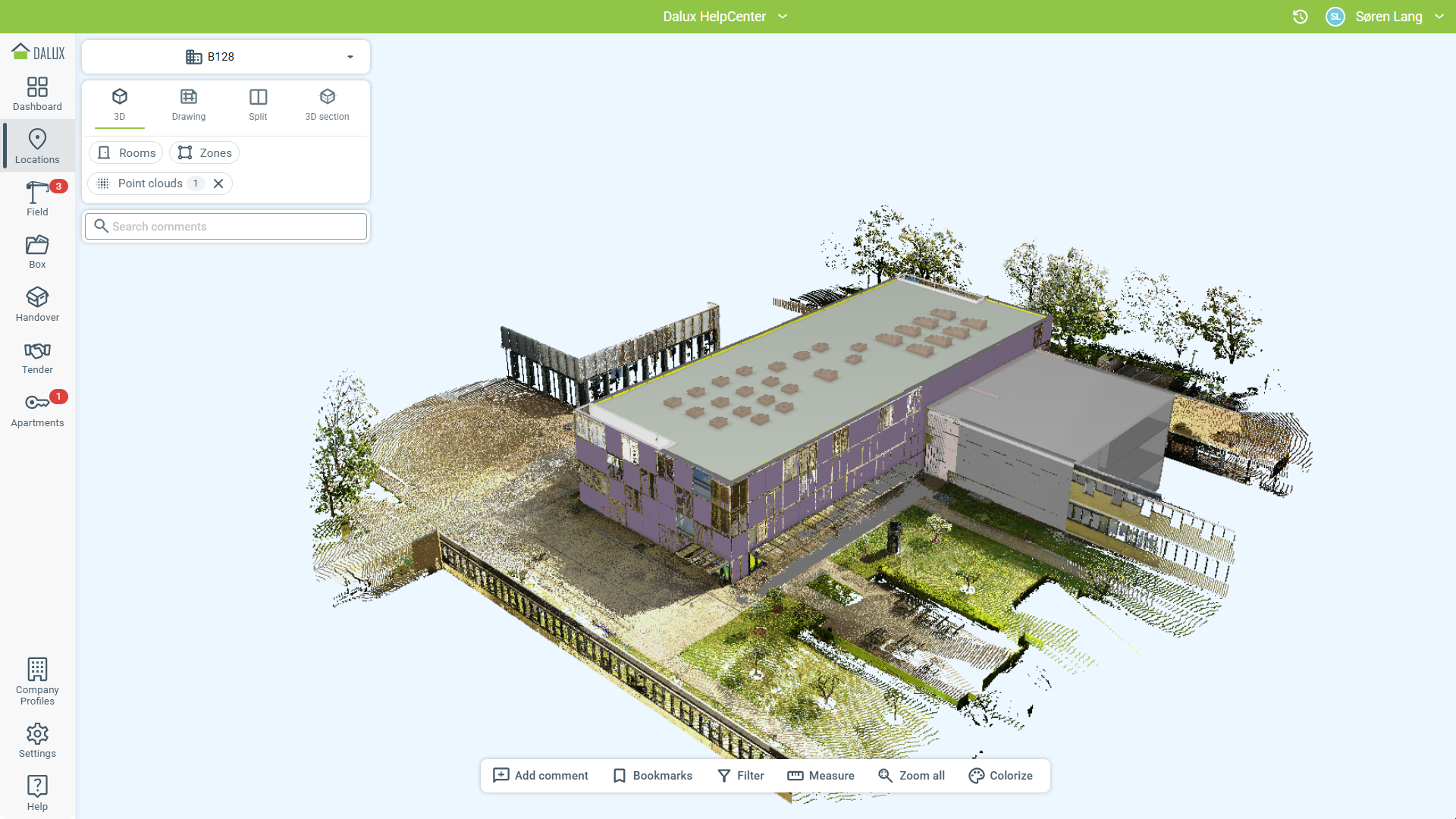

La nuvola di punti è mostrata insieme al Modello 3D, e la navigazione in 3D funziona come normalmente fa in Dalux.

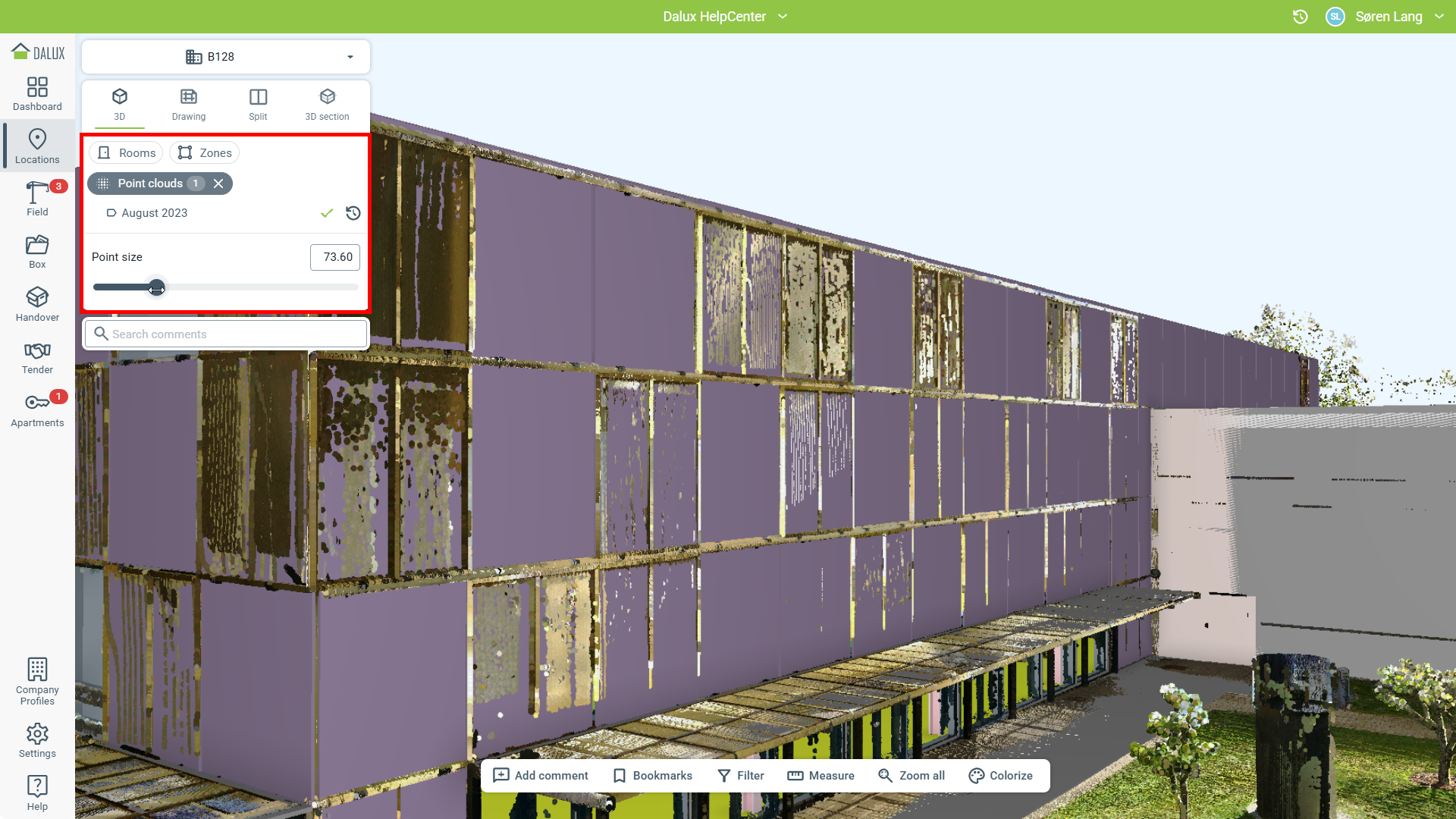

Quando si utilizza la versione browser di Dalux, è disponibile l'opzione per cambiare la dimensione dei punti usando il cursore 'Dimensione del punto'. Riduci il livello di dettaglio impostando un valore più alto per velocizzare la visualizzazione. Per un livello di dettaglio superiore, imposta una dimensione del punto inferiore.
Confronta le nuvole di punti con il modello
In Field Pro e InfraField Pro, puoi confrontare la tua nuvola di punti con il tuo modello. Dalux segna i punti che differiscono dal tuo modello per una distanza impostata. Attiva 'Confronta con 3D' nel menu Posizioni e imposta la soglia alla distanza desiderata. Dalux userà il codice colore per indicare i punti sopra o sotto la soglia.
