In Dalux, puoi collegare documenti a gruppi di oggetti 3D nel progetto. In questo modo puoi aggiungere la documentazione relativa ai gruppi di oggetti e trovare rapidamente le informazioni sugli oggetti.
Questo ti permette di accedere comodamente ai documenti di interesse navigando nel modello, senza dover cercare i documenti in Box.
Come aggiungere un documento ad un gruppo di oggetti
Informazioni tecniche
È necessario avere i gruppi di oggetti 3D attivati e impostati nel progetto per aggiungere documenti ad essi. Per saperne di più in questo articolo: Come creare gruppi di oggetti 2D / 3D.

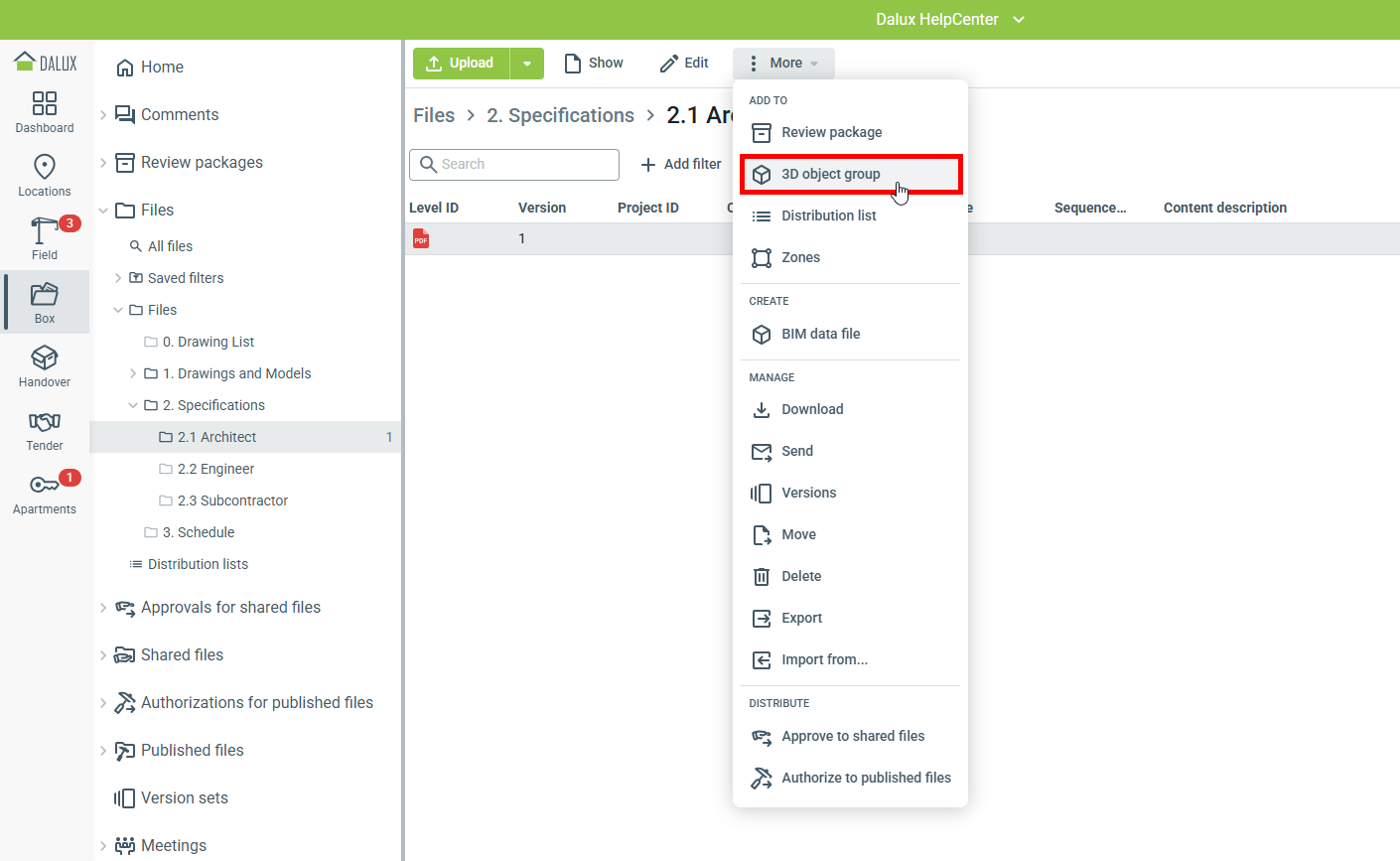

Per aggiungere un documento ad un gruppo di oggetti, vai a
Box
Trova il documento
Seleziona un file
Più
Aggiungi a
Gruppo di oggetti 3D:

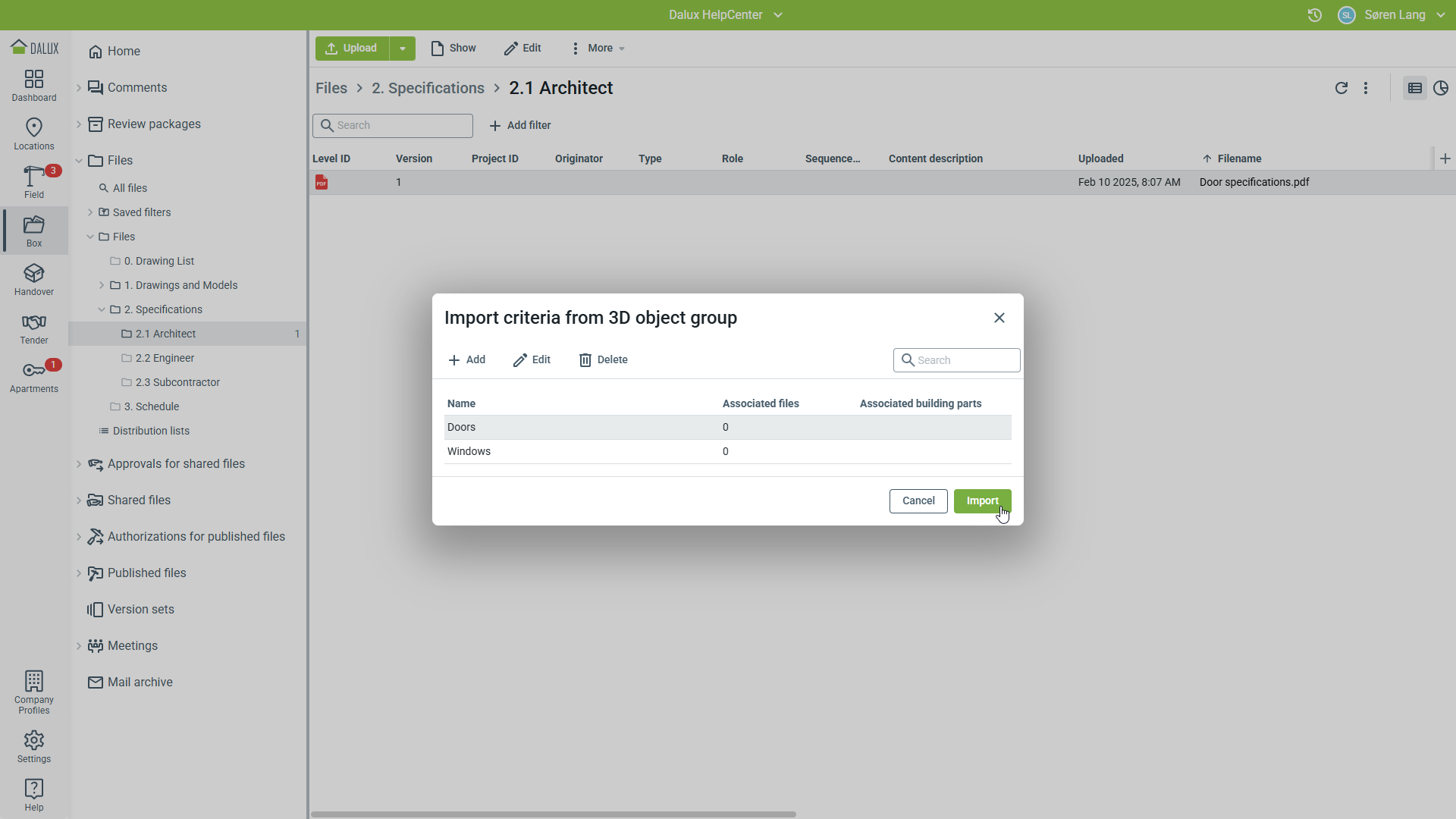

Quindi seleziona il gruppo di oggetti a cui desideri aggiungere il tuo documento e fai clic su 'OK':
Informazioni tecniche
Se abiliti la funzione file area nel tuo progetto, i documenti che vengono aggiunti ad un gruppo di oggetti saranno visibili sugli oggetti solamente se sono stati pubblicati.
Vista dei documenti

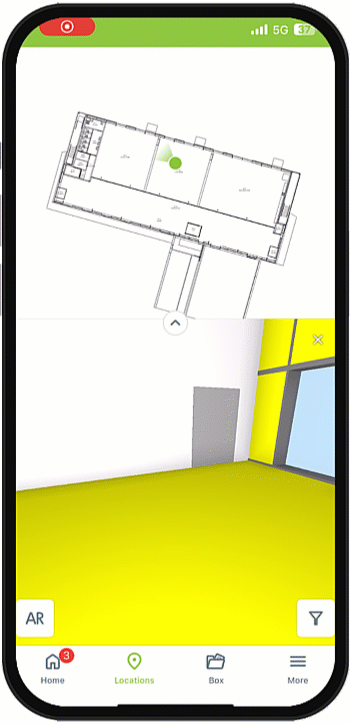

Visualizza documenti negli oggetti da mobile
Per trovare documenti correlati agli oggetti all'interno dei gruppi di oggetti, vai a Posizioni. Scegli il disegno che desideri e premi poi
. Seleziona un oggetto dal gruppo che include i documenti aggiunti. Quindi, fai clic sulla barra delle proprietà per vedere le relative informazioni.
Consigli e approfondimenti
Puoi identificare se un oggetto è associato a un documento cercando un'icona nelle proprietà quando l'oggetto è selezionato.

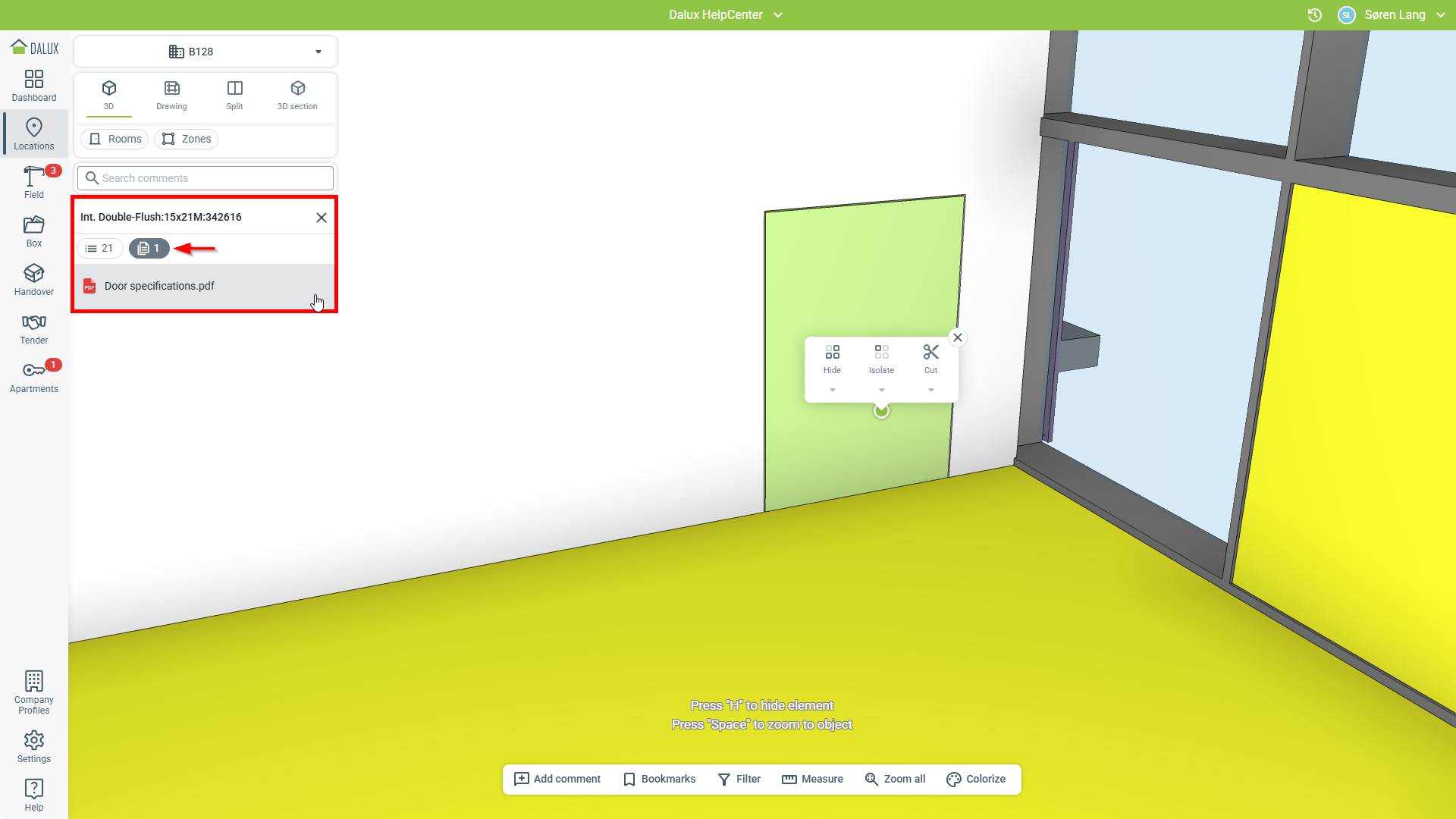

Visualizza documenti negli oggetti su desktop
Per accedere ai documenti aggiunti ai gruppi di oggetti, vai a Posizioni. Successivamente, seleziona un oggetto dal gruppo di oggetti e fai clic su
nella finestra delle proprietà.
