Questo articolo spiega come creare oggetti 2D e oggetti 3D da disegni o modelli in Dalux.
Come creare un gruppo di oggetti 2D

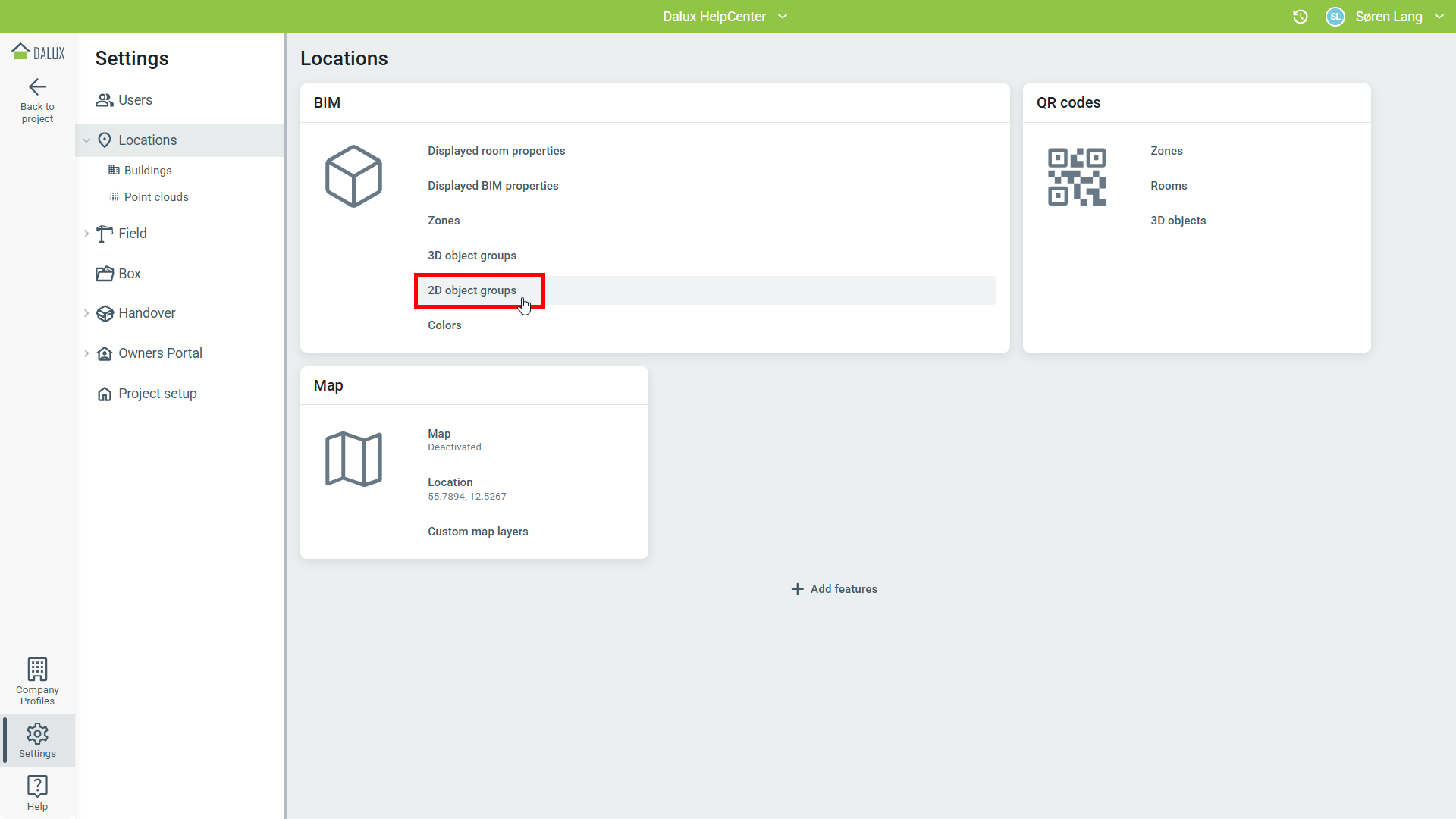

Vai a Impostazioni
Posizioni
'gruppi di oggetti 2D'
Seleziona un edificio.

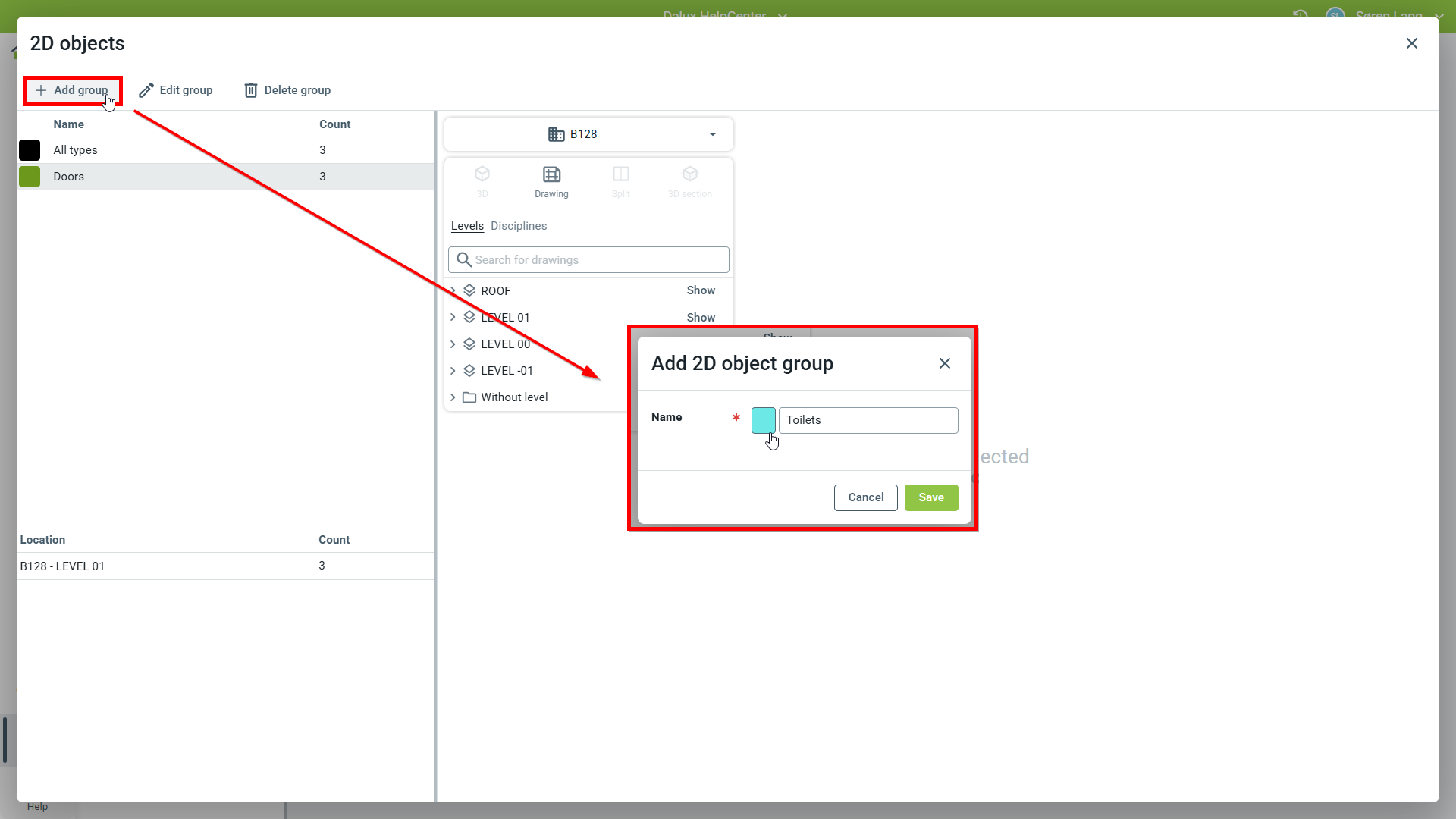

È possibile creare un nuovo gruppo di oggetti 2D facendo clic su Aggiungi. Dare un nome al gruppo di oggetti 2D e fare clic su 'Salva'.
Seleziona un edificio e un disegno, a cui vuoi aggiungere oggetti 2D.

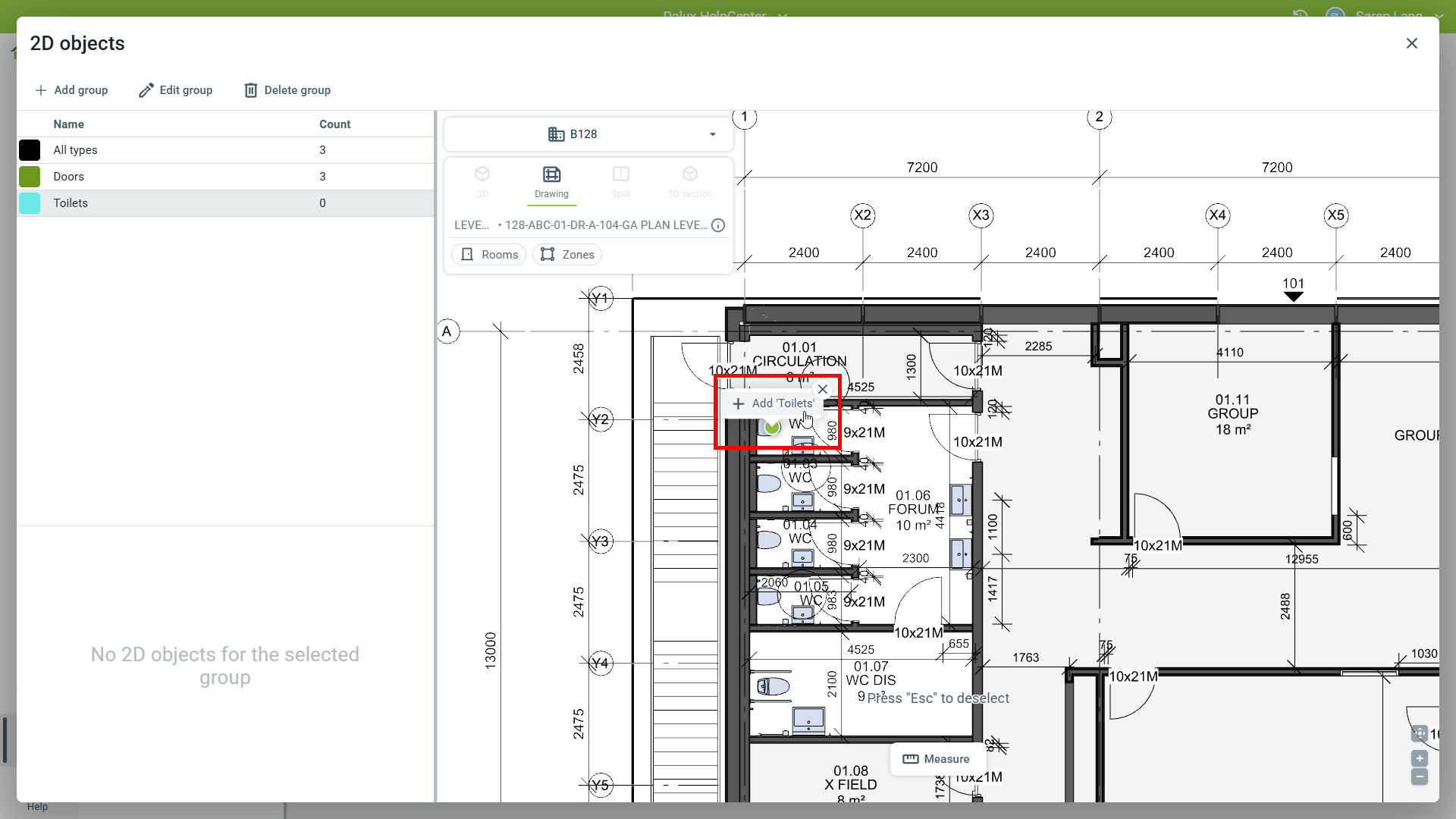

Clicca sul disegno per posizionare un oggetto 2D del gruppo. Quindi clicca Aggiungi. Il processo può essere ripetuto per aggiungere altri oggetti 2D.
Consigli e approfondimenti
Se desideri utilizzare gruppi di oggetti 2D per piani di ispezione e piani di prova, allora dovrai anche impostare le zone. Se hai bisogno di aiuto con le zone, puoi leggere questo articolo: Zone e livelli di zona.
Come creare un gruppo di oggetti 3D

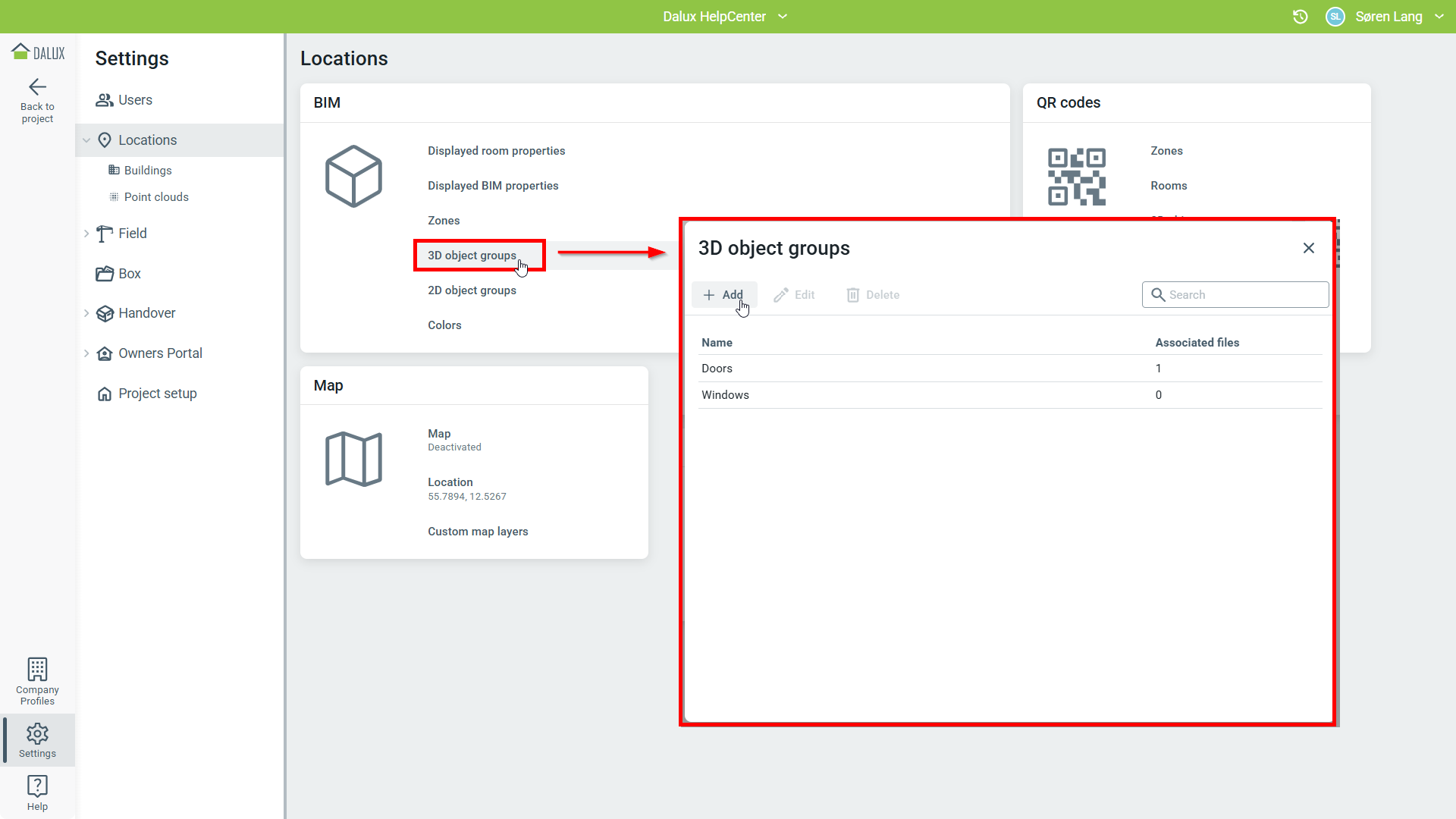

Vai a Impostazioni
Posizioni
'gruppi di oggetti 3D'
Aggiungi.
Scrivi il nome del gruppo di oggetti 3D e seleziona un edificio.

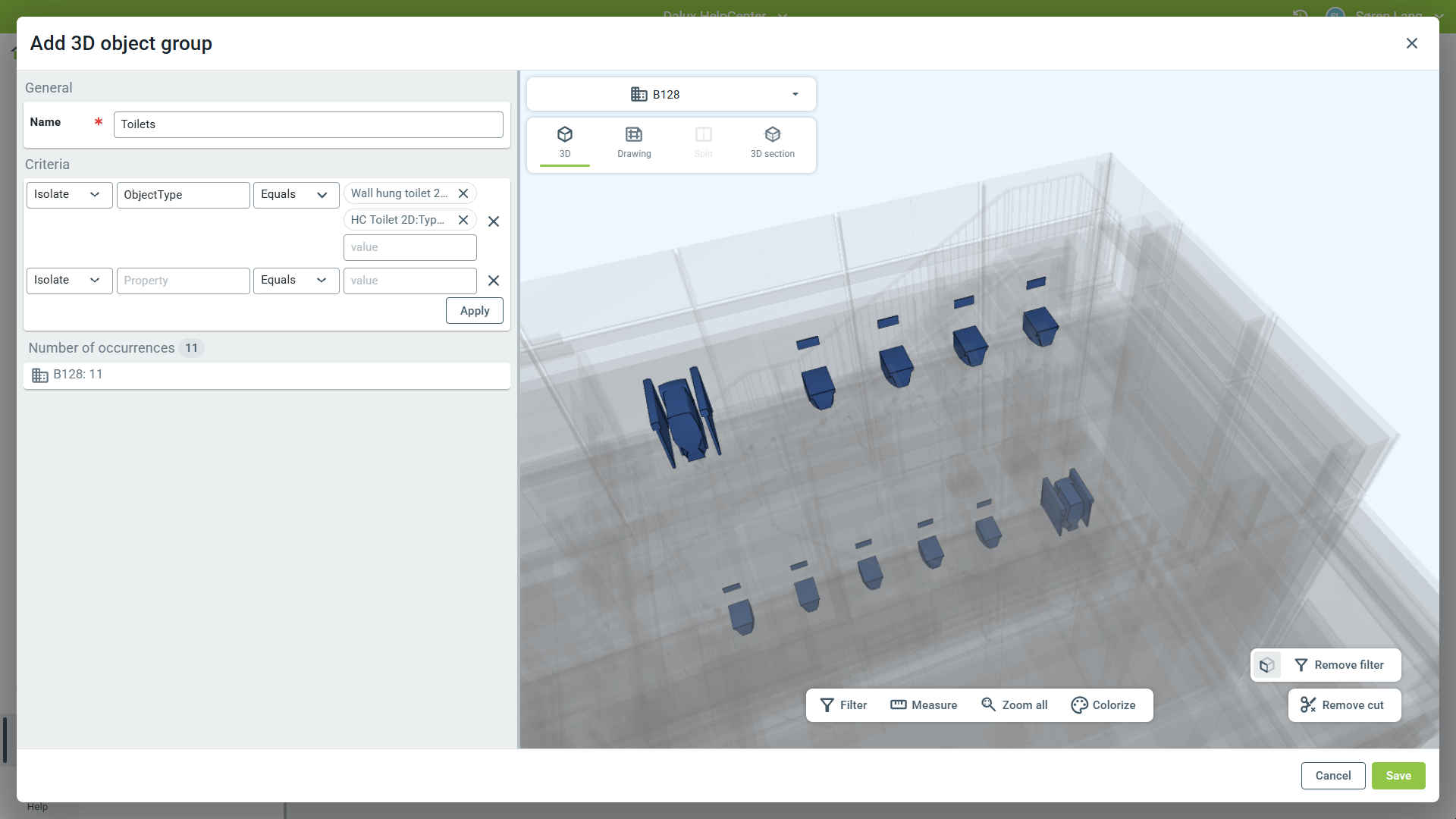

Utilizza i filtri per selezionare gli elementi del modello da includere nel gruppo. Puoi impostare i criteri di selezione nel menu a sinistra. Puoi anche filtrare utilizzando le proprietà del modello.
È possibile saperne di più sull'uso dei filtri in questo articolo: Filtri e visualizzazione in Posizioni
Clicca 'Salva' per aggiungere gli oggetti al gruppo 3D.

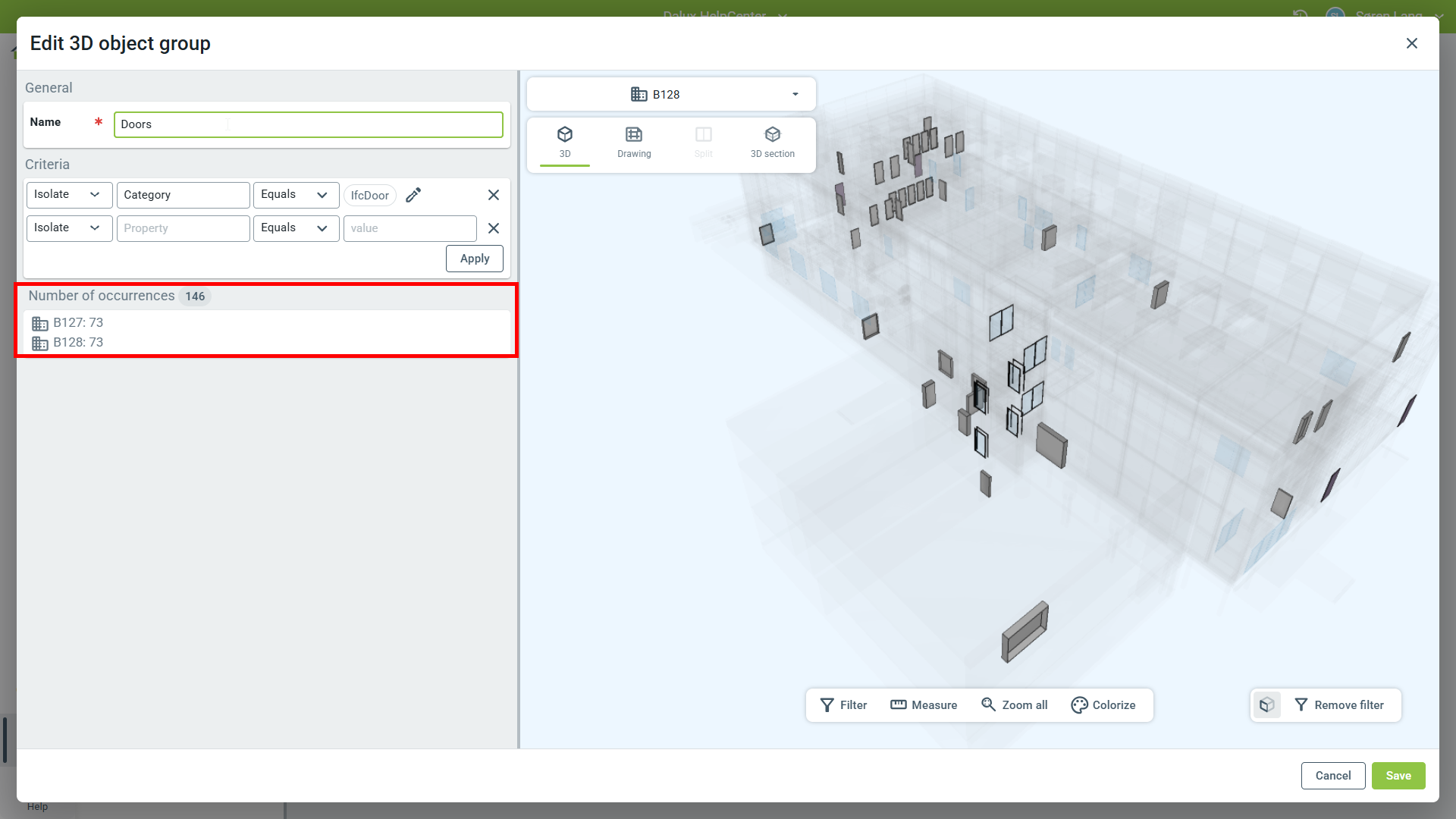

Quando un filtro è selezionato, puoi vedere il numero di occorrenze, e visualizzarne gli elementi nella vista 3D. Il tuo filtro si applicherà a tutti i tuoi edifici. Verranno mostrate le occorrenze totali e le occorrenze per edificio.
