Come usare il plugin Revit

Il plugin Revit è uno strumento sviluppato da Dalux che funziona all'interno di Revit. Ti aiuta a caricare modelli e disegni, creare commenti e connetterti con la funzionalità Model Validation.

Puoi usare il plugin Revit per caricare modelli direttamente da Revit nel tuo progetto Dalux. Questo articolo spiegherà come eseguire il caricamento del modello/disegno. Si prega di notare che non carichi il file del modello '.RVT' su Dalux, solo il file 'daluxbim' utilizzato nelle Posizioni.

Per sapere come usare il plugin per i commenti o la Model Validation, puoi leggere questo articolo: Commenti e Model Validation nel plugin Revit

Prima di tentare di caricare un modello utilizzando il plugin Revit, assicurati che le coordinate del tuo progetto siano correttamente impostate per il caricamento. Questo articolo (Revit Survey Point) può aiutarti se non sei sicuro o hai problemi di sincronizzazione.

Come scaricare e configurare il plugin Revit

Quando sei loggato nel tuo progetto sul web, seleziona il tuo nome nell'angolo in alto a destra e vai alla sezione Scarica. Troverai il plugin Revit corrente sotto Autodesk:

Una volta scaricato il file MSI, aprilo e segui le istruzioni della procedura guidata di installazione.

La prossima volta che aprirai Revit, un pop-up di sicurezza ti chiederà cosa fare con il plugin Dalux/Revit. Scegli ‘Carica sempre’:

Quando Revit ha caricato un modello, troverai il plugin Dalux nel ribbon sotto la scheda Dalux. Se clicchi su Carica o su Commenti, ti verrà chiesto di accedere con il tuo account Dalux. Accedi al tuo account con le tue credenziali Dalux:

Come caricare e aggiornare i tuoi file di modello 3D e disegni

Per caricare il tuo modello da Revit a Dalux, apri Revit, assicurati di aver effettuato l'accesso al tuo account Dalux nel plugin e seleziona Carica.

Seleziona progetto ed edificio

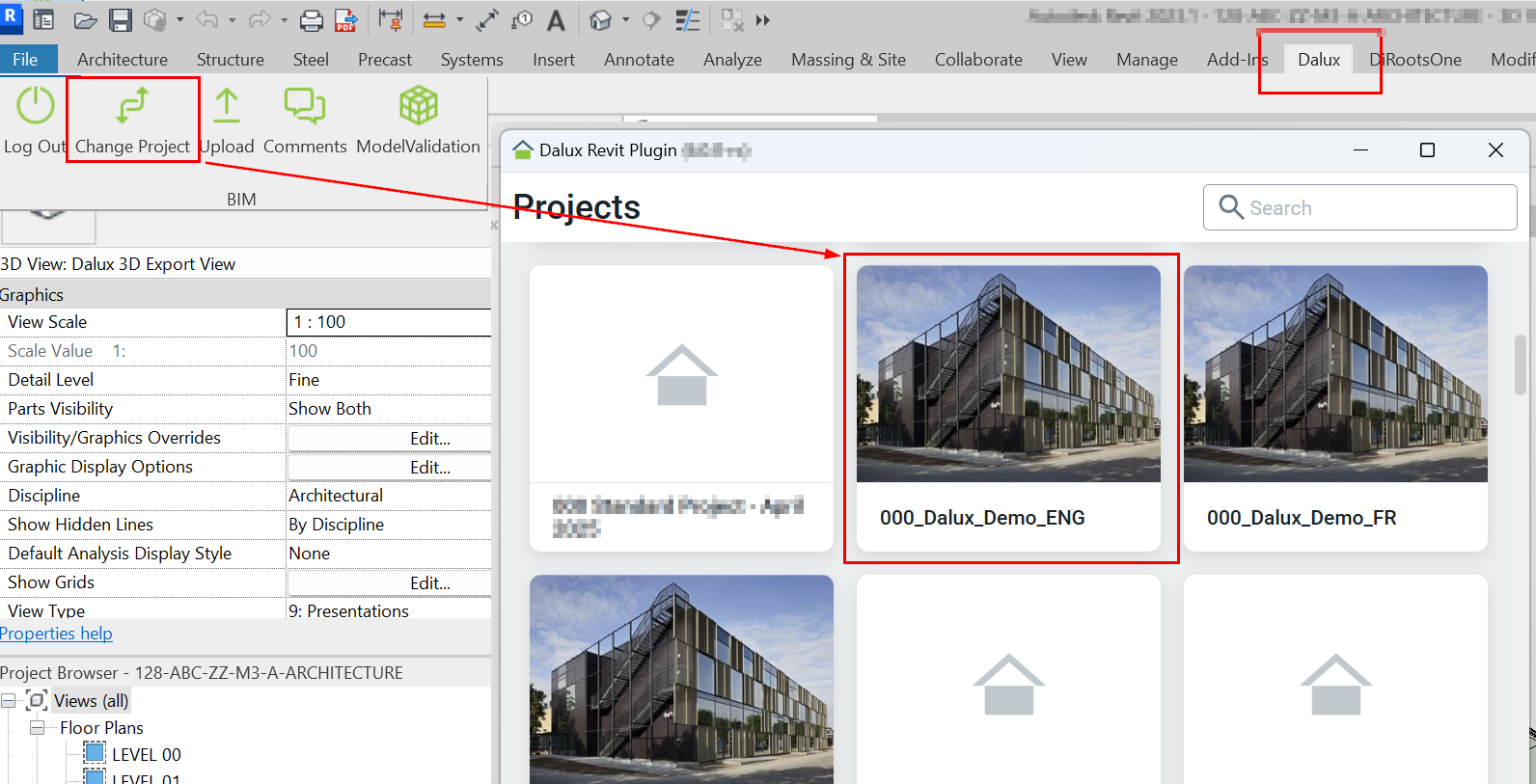

Seleziona o cambia progetto facendo clic su "Cambia progetto" e seleziona un progetto dall'elenco.

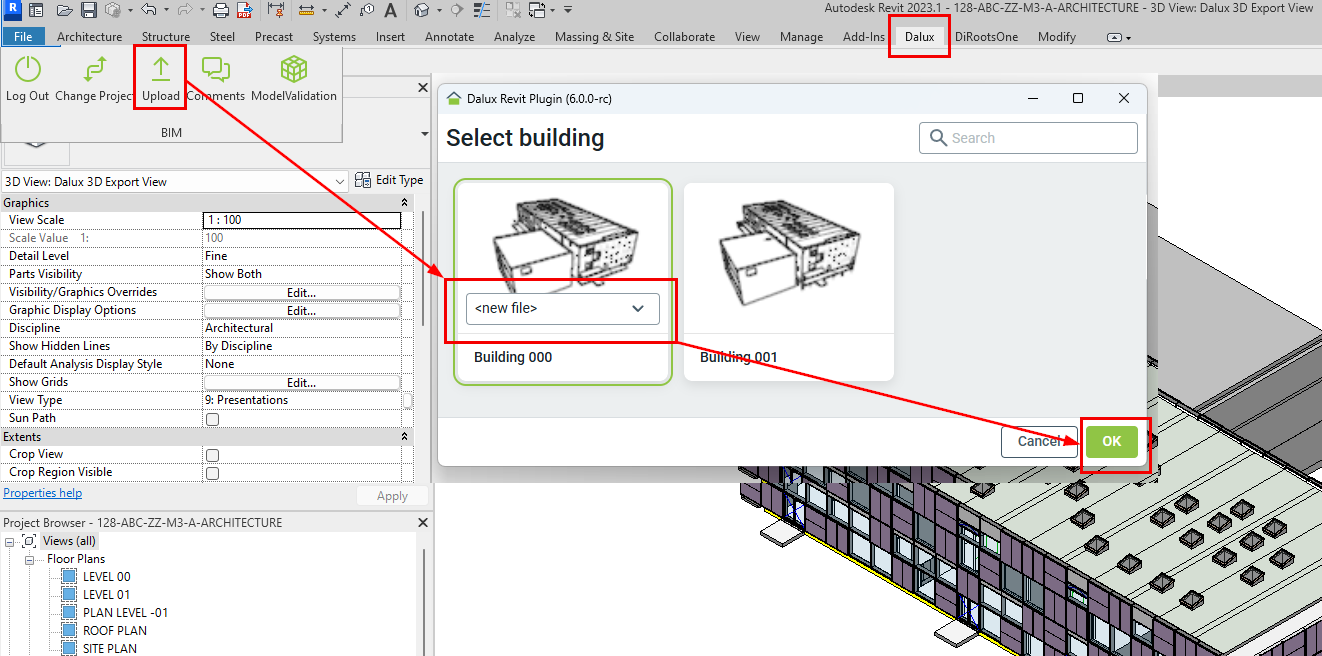

Fai clic su "Carica", e seleziona l'edificio e il file in cui vuoi caricare il tuo modello, quindi fai clic su "OK":

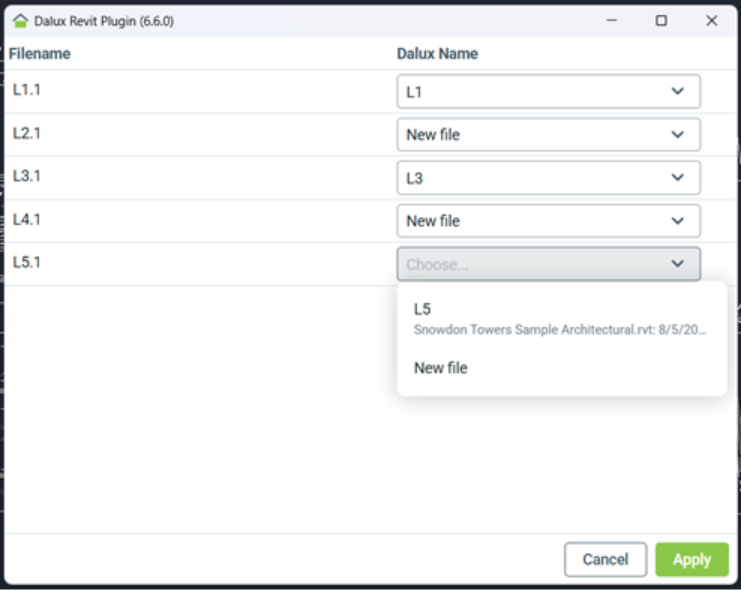

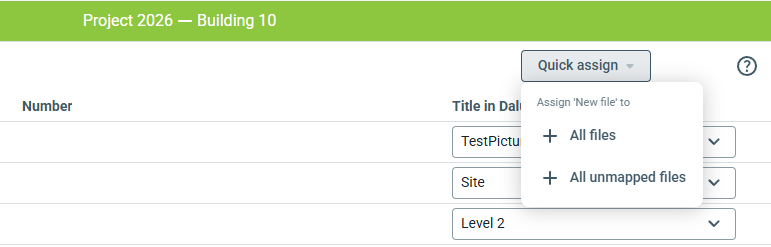

Se è la prima volta che carichi questo modello, seleziona "nuovo file" nel campo File. Se hai già caricato questo modello, seleziona il file che desideri aggiornare.

Carica file

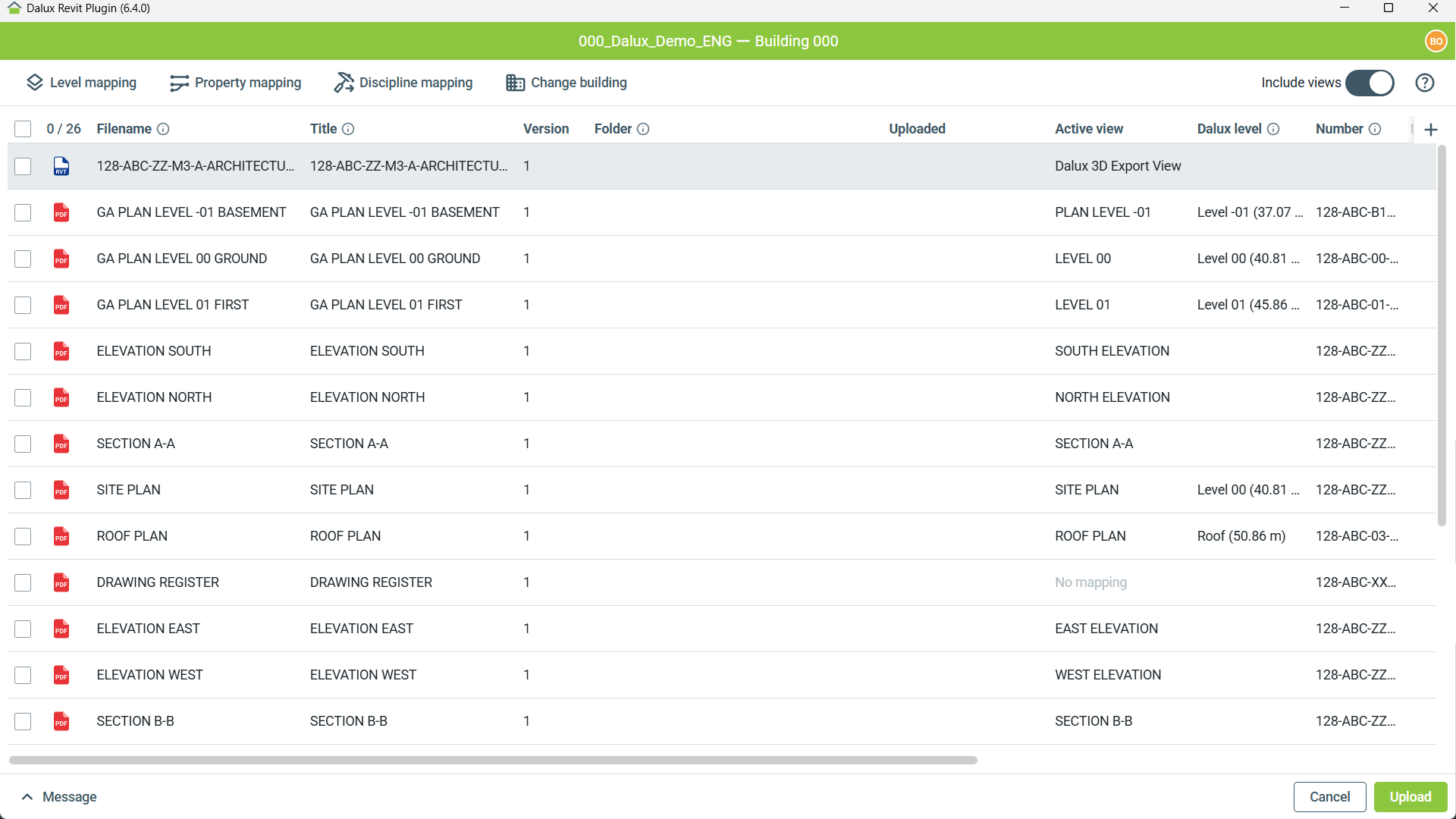

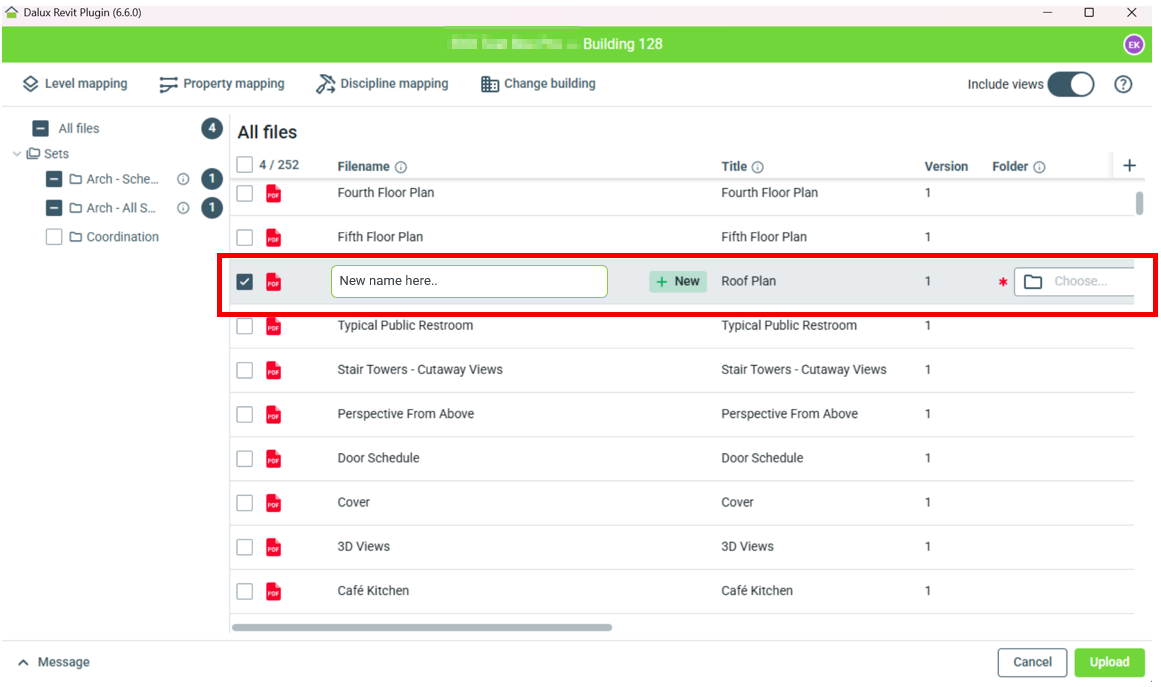

Dalla schermata principale di caricamento, puoi selezionare i file che vuoi caricare e vedere i metadati associati. Attiva 'Include views' nell'angolo in alto a destra per filtrare le viste per una panoramica più semplice. Se le viste sono state selezionate per il caricamento e 'Include views' è disattivato, queste viste non verranno caricate.

Nome file: Questo è il nome del file in Dalux. Cambia questo in Property Mapping per riempirlo con le proprietà di Revit, o fai doppio clic sul nome del file nella visualizzazione elenco dopo averlo selezionato per cambiarlo manualmente.

Versione: Questa è la versione del file che avrà in Dalux dopo il caricamento (ogni esportazione aumenterà questo valore).

Cartella: Seleziona la cartella in Dalux Box in cui il file deve essere caricato.

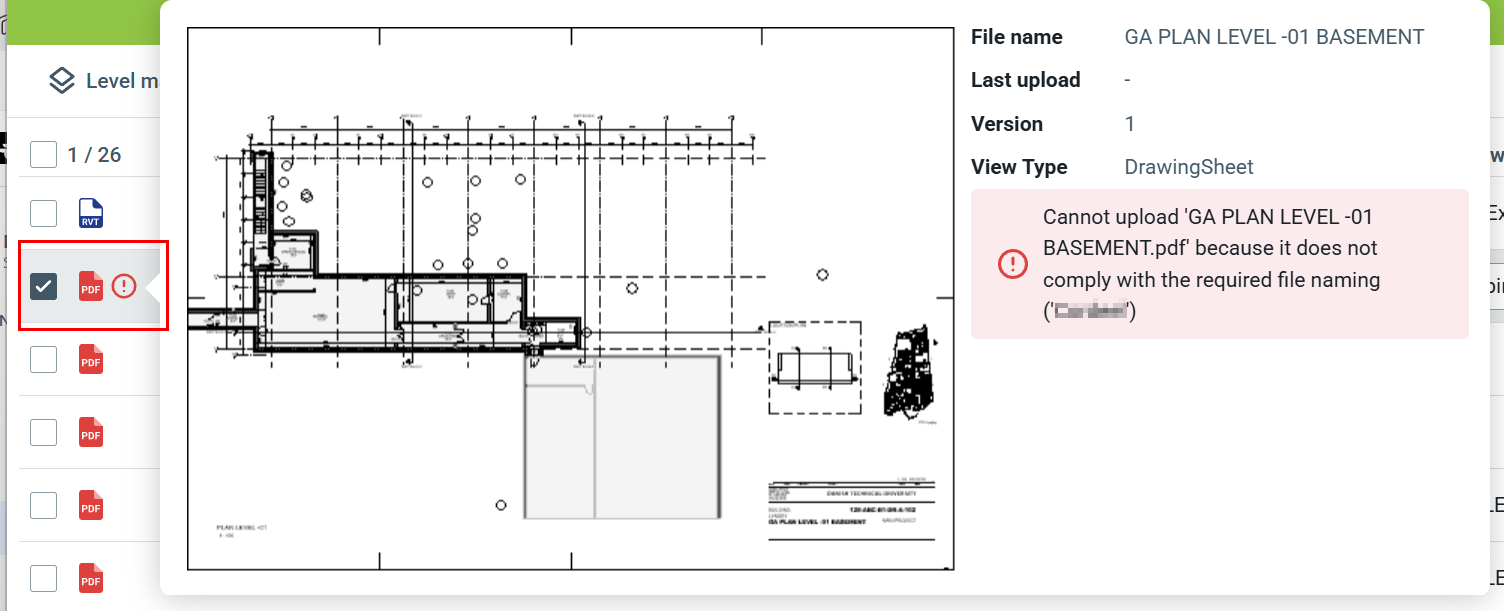

Se al folder è associato un modello di denominazione del file, viene visualizzato un avviso se il nome non corrisponde al modello.
Se il nome del file non corrisponde al modello, non verrà caricato.

Caricato: Data dell'ultimo caricamento di questo file.

Vista attiva: Seleziona la vista che determina il livello a cui deve essere mappato.
Seleziona "Nessuna mappatura" se non vuoi che il disegno/foglio sia associato a un livello.
Per i modelli 3D vedi Vista attiva (3D) qui sotto.

Livello Dalux: Seleziona il livello a cui il disegno verrà mappato in base alla vista attiva.

Numero: Numero del foglio del disegno (modificabile solo in Revit).

Titolo: Questo è il nome del disegno con cui verrà mostrato in Design e Posizioni. Inserisci il valore manualmente o mappalo in Property Mapping.

Content description: Campo metadati di sistema, inserisci il valore manualmente o mappalo in Property Mapping.

I metadati personalizzati del progetto vengono visualizzati anche qui e si comportano come 'Descrizione del contenuto'.

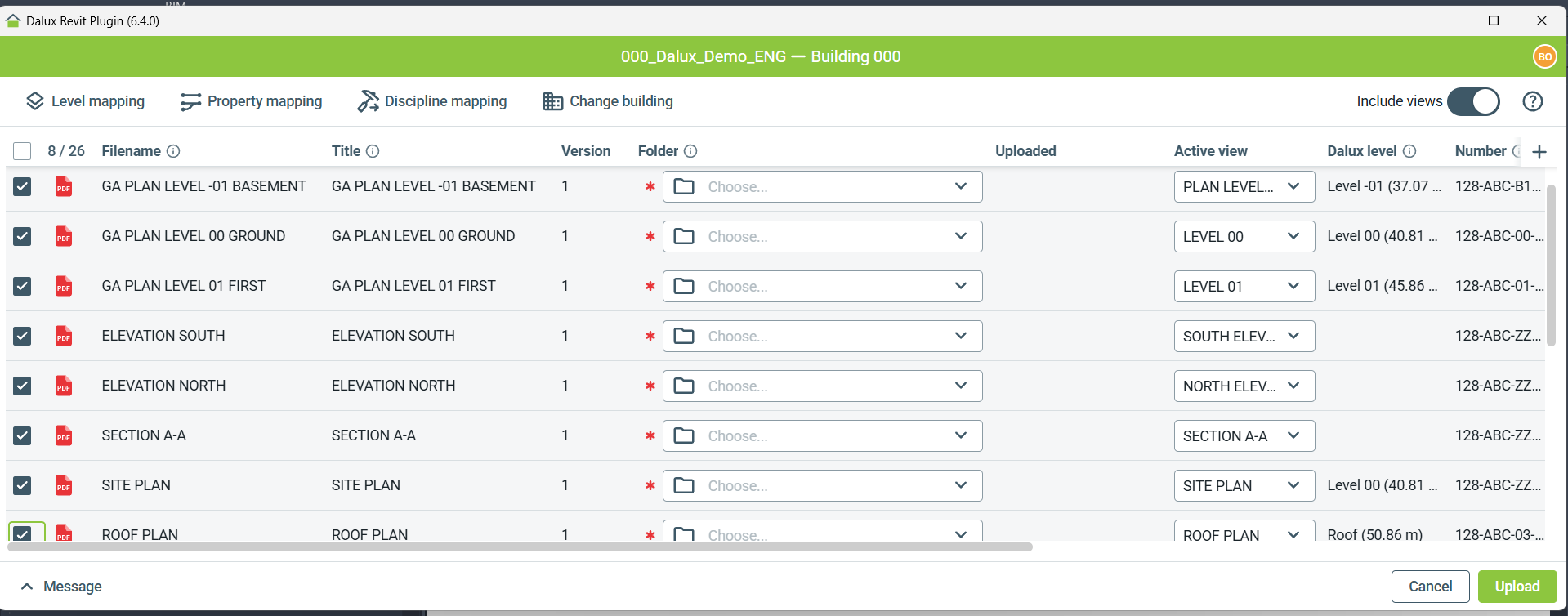

Seleziona i file selezionando le caselle e la riga verrà evidenziata.

Un asterisco arancione indica un campo obbligatorio: devi selezionare qualcosa per poterlo caricare.

File del modello

I modelli si comportano allo stesso modo dei disegni. Tuttavia, ci sono due differenze principali.

Esporta stanza

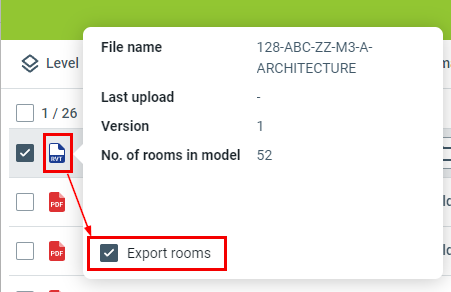

Passa il mouse sopra l'icona del modello e seleziona se includere o meno le stanze nel caricamento.

Vista attiva (3D)

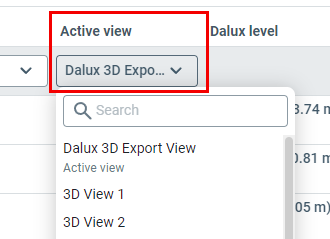

Seleziona la vista 3D che desideri usare per il caricamento. Il livello di dettaglio (fine è consigliato) e solo gli oggetti visibili in questa vista verranno caricati.

Mappatura del livello

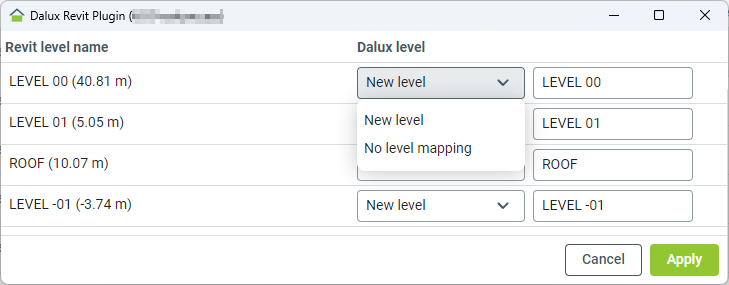

La mappatura dei livelli mostra i livelli del modello, consentendoti di mappare ciascuno di essi a un livello Dalux e assegnare un nome.

Puoi:

• Scegli i livelli esistenti se sono già stati creati in Dalux.
• Crea un nuovo livello in base al livello del modello.
• Seleziona 'Nessuna mappatura del livello' e il livello non verrà importato.

Mappatura della proprietà

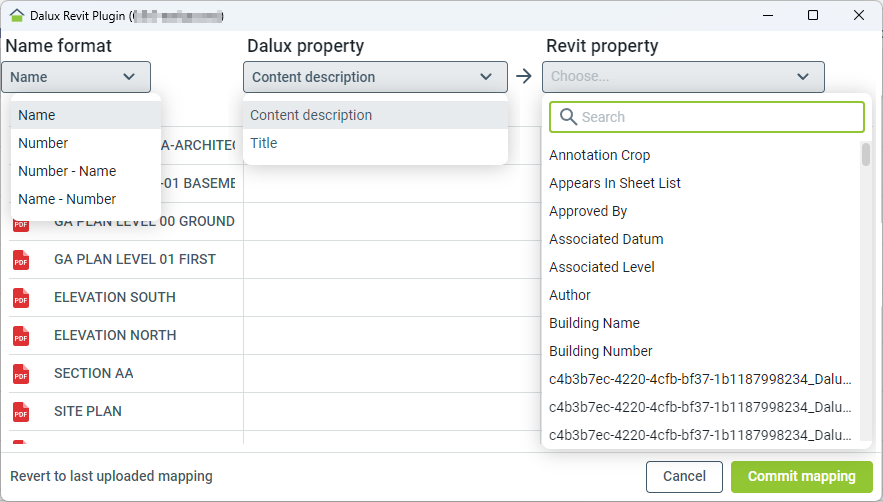

Property Mapping ti consente di specificare il nome del file e di mappare eventuali metadati Dalux a una proprietà di Revit.

Proprietà Dalux: consente di selezionare il campo metadati di sistema o personalizzato del progetto Dalux. Elenca il valore corrente utilizzato per ogni file.
Proprietà di Revit: ti consente di selezionare le proprietà dal modello di Revit. Elenca il nuovo valore che verrà utilizzato per la proprietà Dalux dopo aver cliccato su 'Commit mapping'.

Dopo aver cliccato su 'Commit mapping' e caricato i file su Dalux, questa configurazione verrà salvata e riutilizzata la prossima volta che carichi.
Puoi facilmente ripristinare la mappatura precedente utilizzata durante l'ultimo caricamento facendo clic su "Ripristina la mappatura caricata più di recente" nell'angolo inferiore sinistro.

Mappatura disciplina

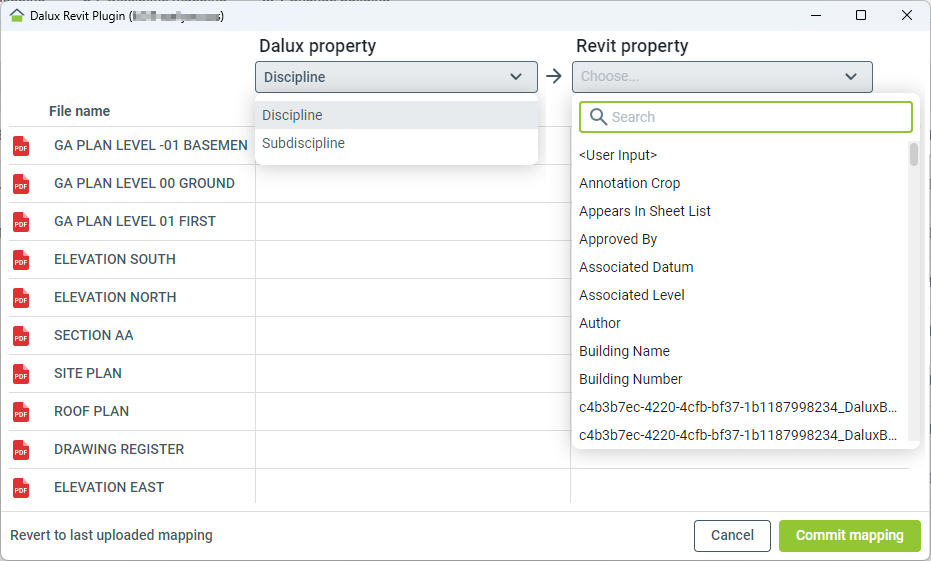

La mappatura disciplina consente di mappare la 'Disciplina' e/o la 'Subdisciplina' con l'input utente o una proprietà Revit.

Proprietà Dalux: ti permette di selezionare tra Disciplina o Subdisciplina.
Elenca il valore corrente utilizzato per ogni file.
Proprietà di Revit: ti consente di selezionare le proprietà dal modello di Revit.
Elenca il nuovo valore che verrà utilizzato per la proprietà Dalux dopo aver fatto clic su "Commit mapping".

Dopo aver cliccato su "Commit mapping" e caricato i file su Dalux, questa configurazione verrà salvata e riutilizzata la prossima volta che carichi.
Puoi facilmente ripristinare la mappatura precedente utilizzata durante l'ultimo caricamento facendo clic su "Ripristina la mappatura caricata più di recente".

Messaggio

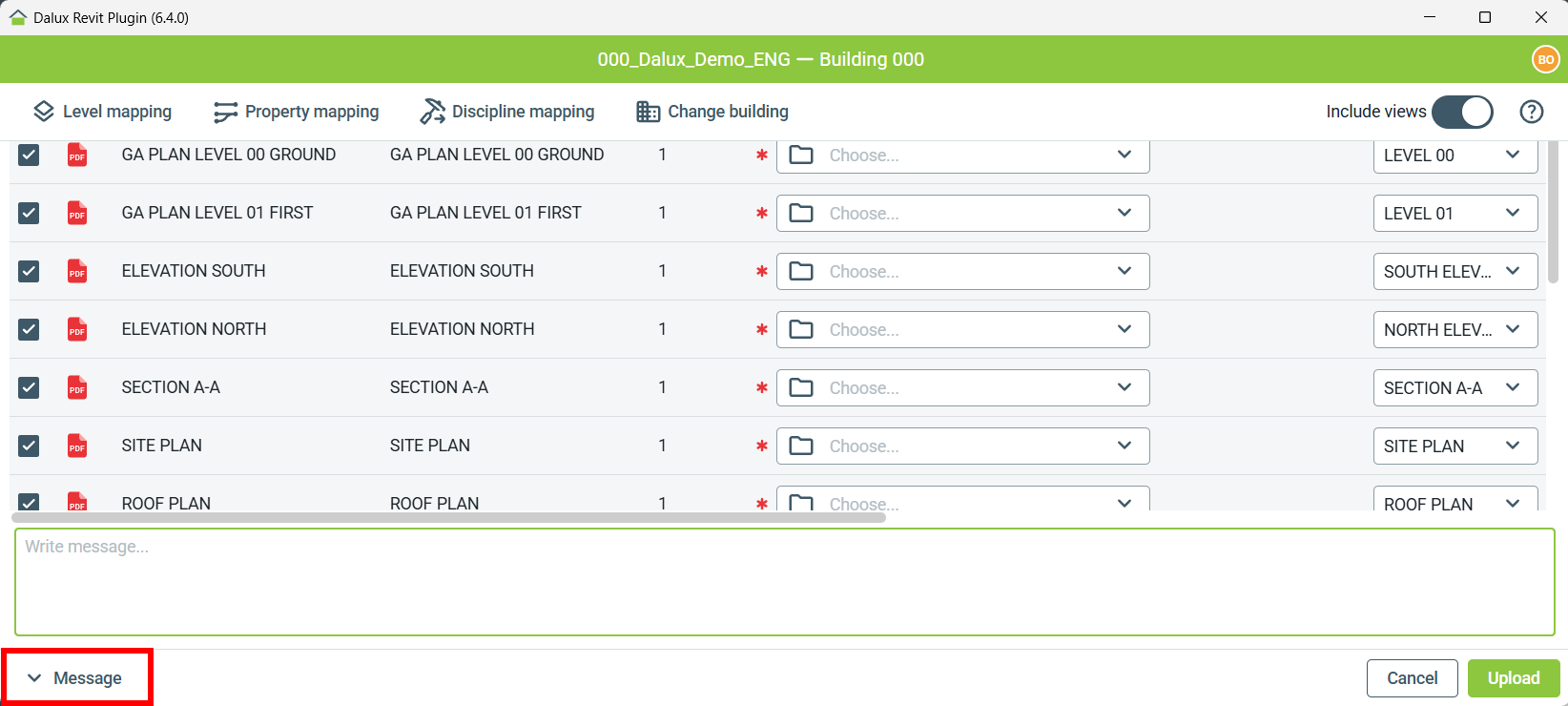

In basso, puoi inserire un messaggio per spiegare il motivo del caricamento.
Tieni presente che puoi aggiungere un solo messaggio per l'intero caricamento, non per ogni singolo file.

Dopo il caricamento

Quando hai finito di configurare i tuoi file e fai clic su "Carica", vedrai una schermata di avanzamento.

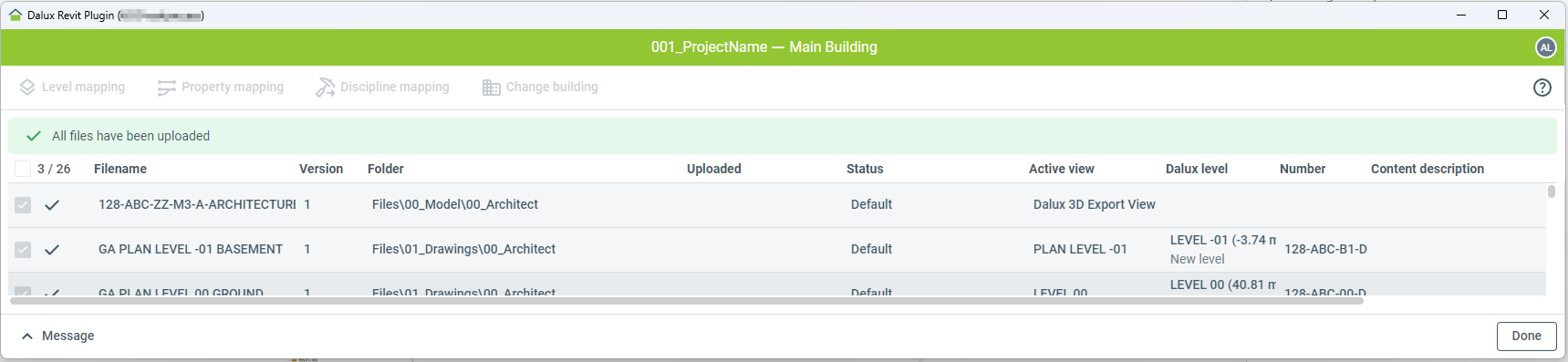

Dopo che tutti i file sono stati caricati, vedrai il risultato con un segno di spunta per ogni caricamento riuscito.

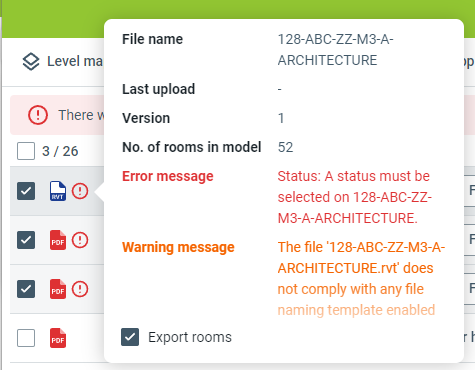

Se uno dei file non è stato caricato, a destra di ciascuno apparirà un'icona rossa di informazioni; passa il mouse sopra l'icona per controllare il motivo.

Modelli Revit collegati e .dwg caricati

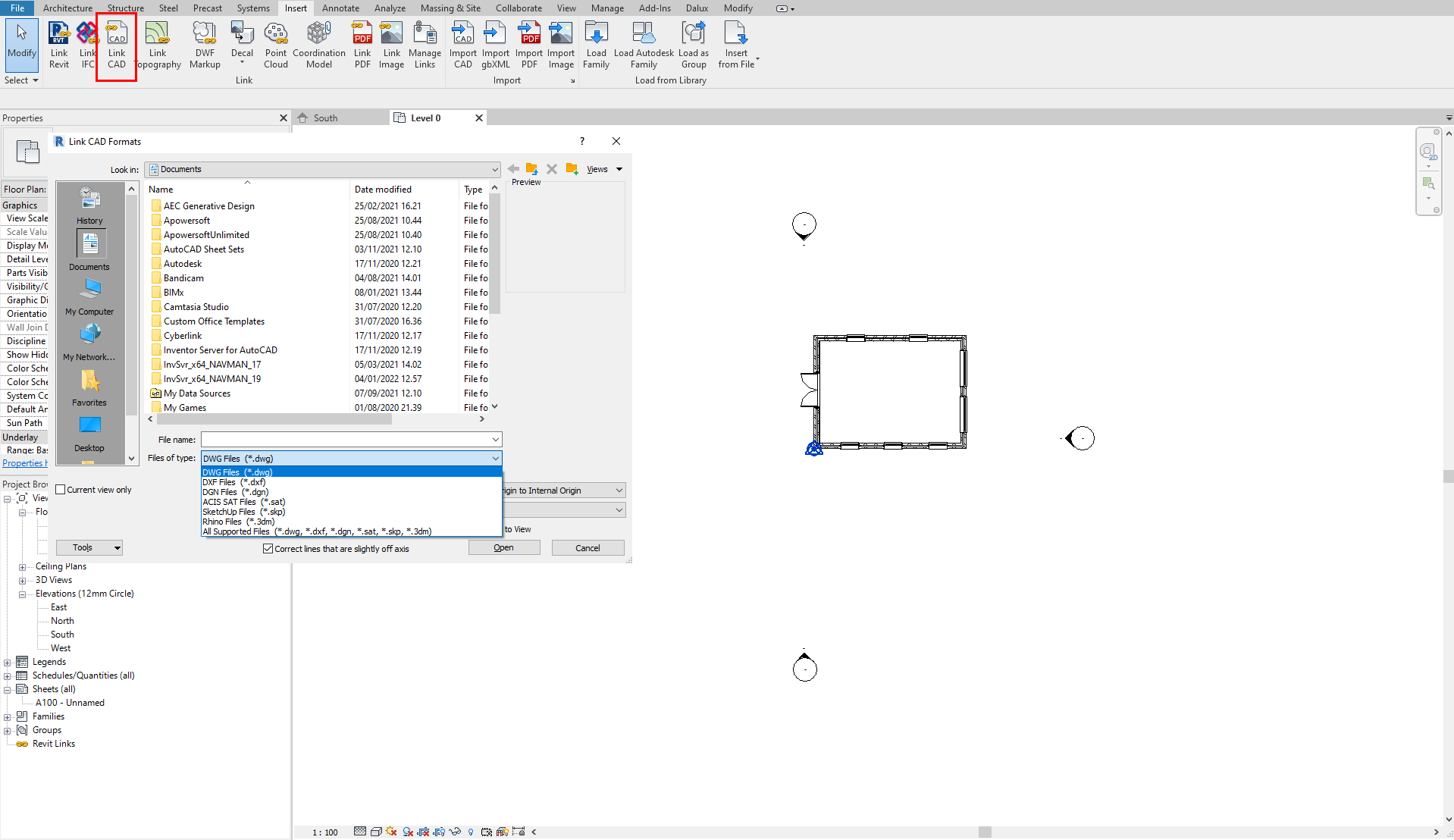

Se hai collegato altri tipi di file nel tuo progetto Revit, non tutti saranno letti dal plugin Revit. Questi file collegati non verranno caricati quando carichi il tuo progetto utilizzando il plugin Revit poiché il plugin dipende dalle informazioni disponibili dal software Revit.

File .dwg caricati

I file .dwg caricati nel Modello che contengono oggetti 3D verranno caricati come un unico oggetto:

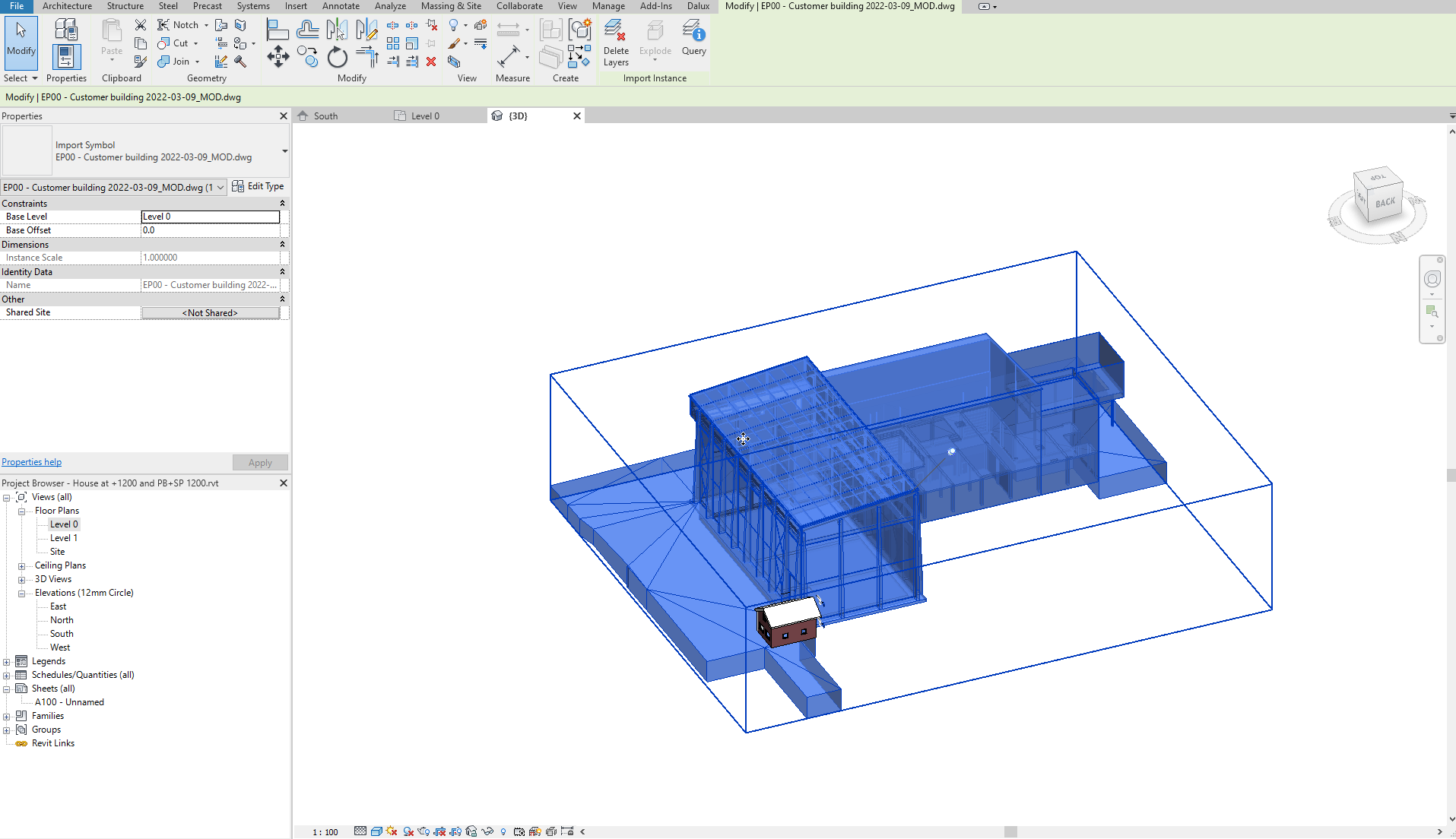

Un .dwg apparirà così in Revit (un grande oggetto selezionabile):

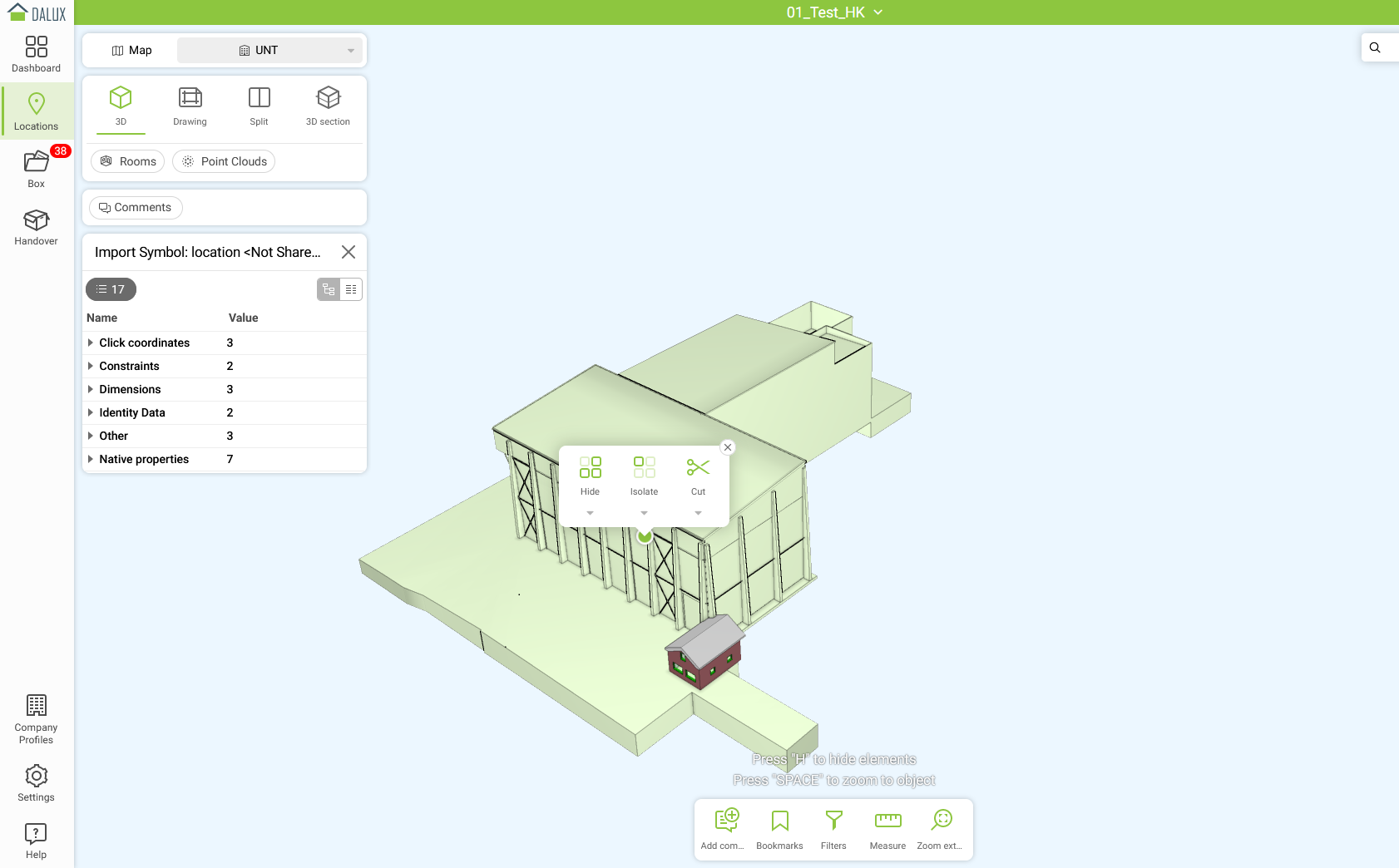

Questo poi finisce allo stesso modo in Dalux:
