Il plugin Revit è un plugin sviluppato da Dalux che si integra in Revit, supportando una varietà di funzioni come il caricamento di modelli e disegni, la creazione di commenti e la caratteristica di convalida del modello.
Questo articolo spiegherà come installare e usare in generale il plugin, incluso come creare commenti da Revit e come usarlo con la convalida del modello. Per sapere come eseguire il processo di caricamento di un modello o di un disegno tramite il plugin, puoi leggere questo articolo: Usa il plugin Revit per caricare e aggiornare modelli 3D e disegni.
Attenzione
Questo plugin funziona solo con le versioni complete di Revit; assicurati che la tua versione di Revit supporti la versione del plugin. Quando Revit viene aggiornato, può causare problemi a causa di un disallineamento di versione con il plugin.
Come scaricare e configurare il plugin Revit

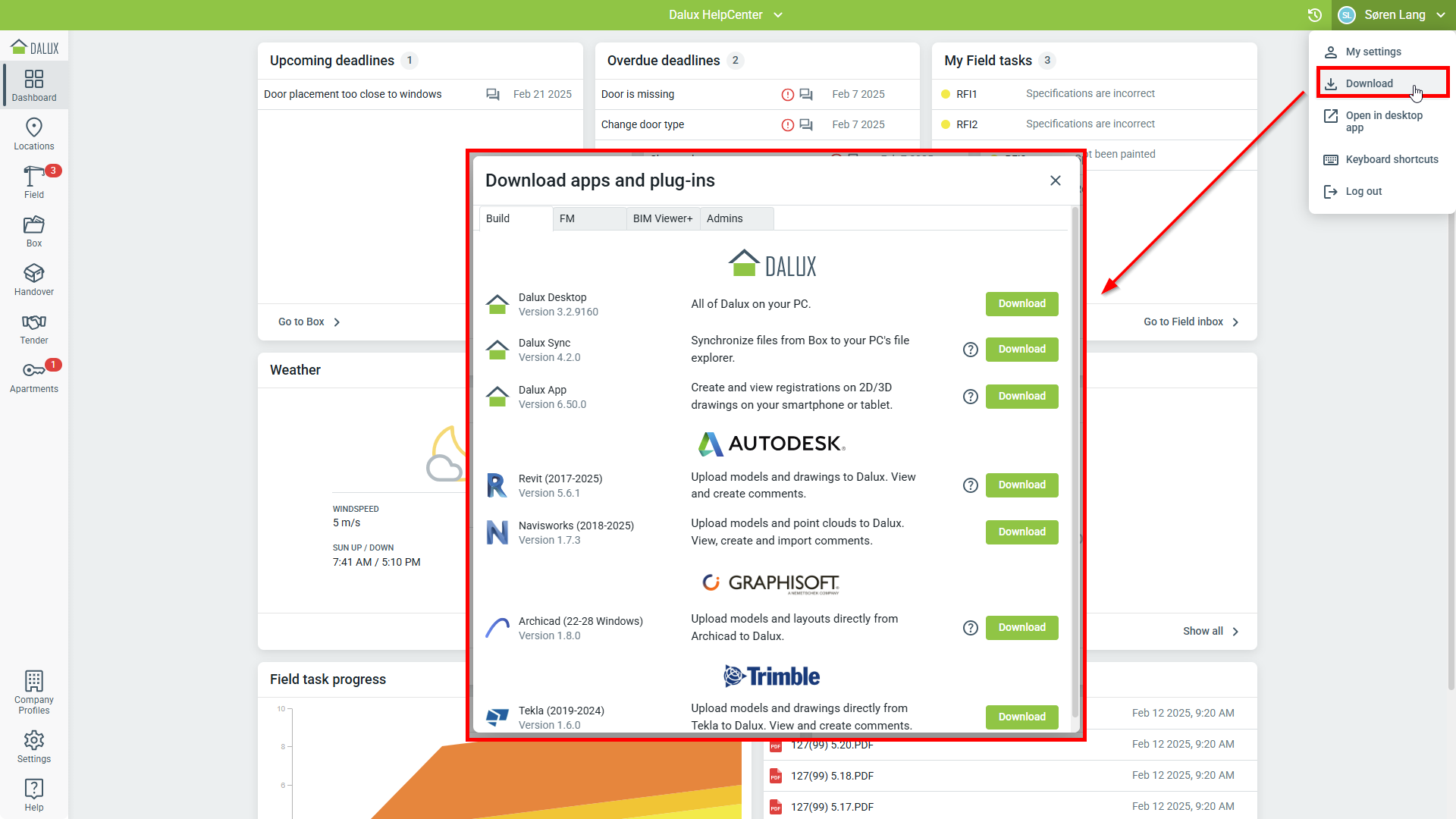

Quando sei loggato nel tuo progetto sul web, seleziona il tuo nome nell'angolo in alto a destra e vai alla sezione Scarica. Troverai il plugin Revit corrente sotto Autodesk:
Informazioni tecniche
Devi chiudere tutte le istanze di Revit in esecuzione per avviare l'installazione del plugin.
Una volta scaricato il file MSI, aprilo e segui le istruzioni del wizard di installazione.

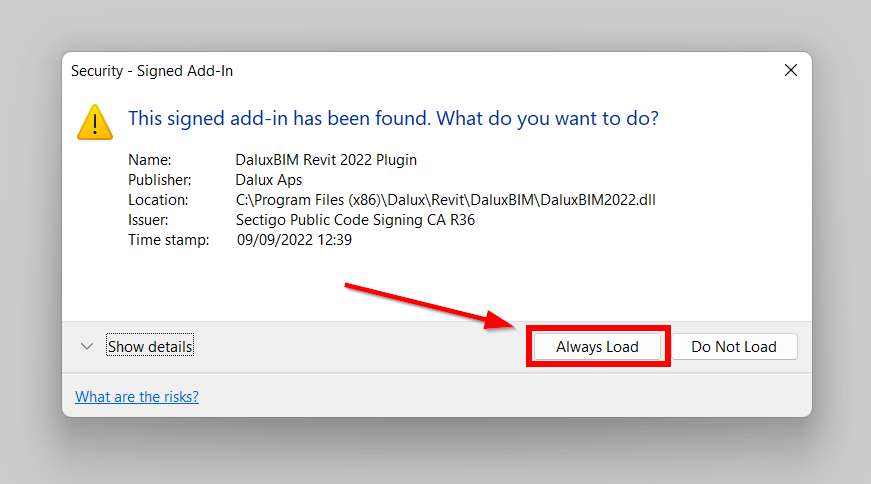

La prossima volta che aprirai Revit, un pop-up di sicurezza ti chiederà cosa fare con il plugin Dalux/Revit. Scegli ‘Carica sempre’:

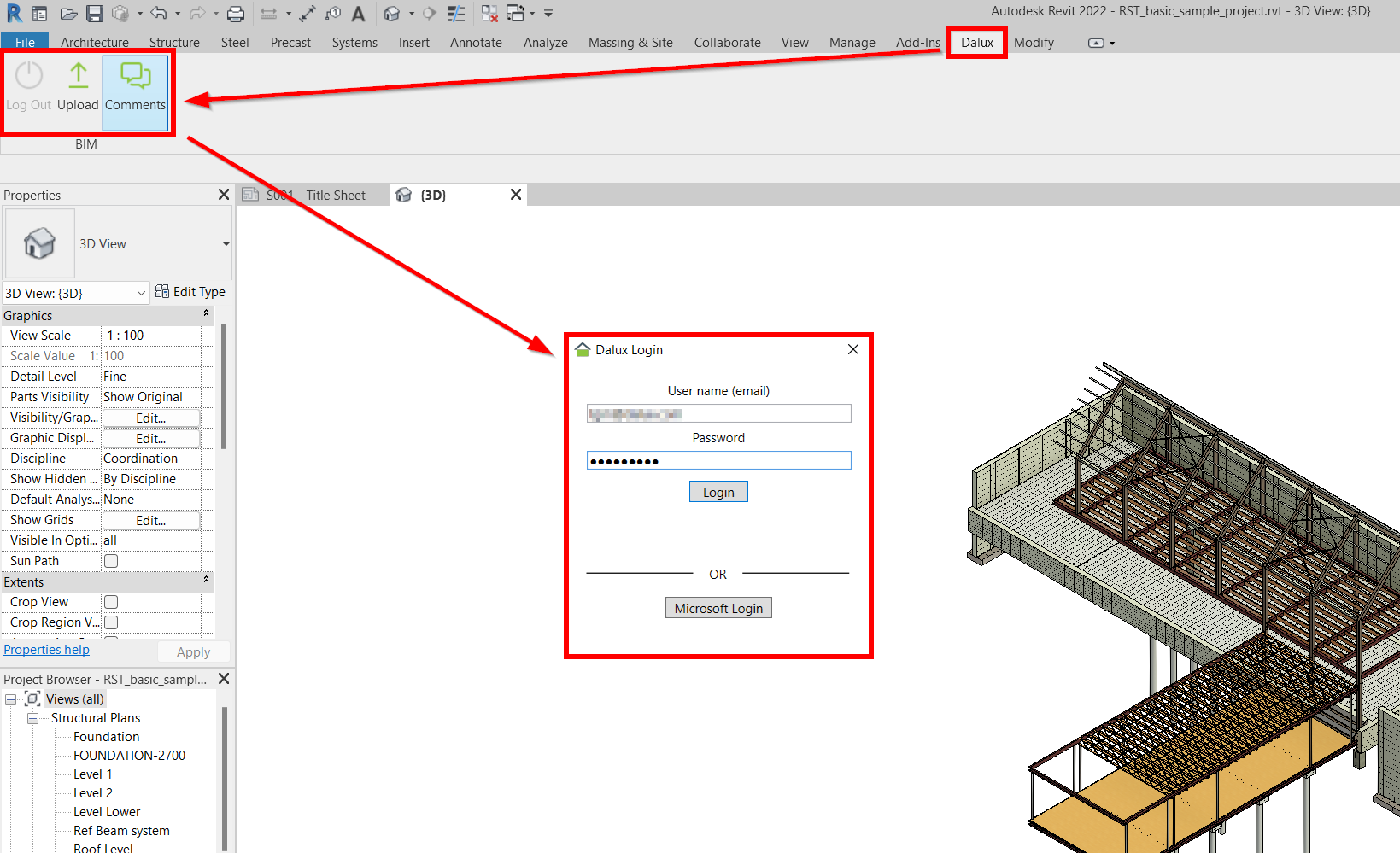

Quando Revit ha caricato un modello, troverai il plugin Dalux nel ribbon sotto la scheda Dalux. Se clicchi su Carica o su
Commenti, ti verrà chiesto di accedere con il tuo account Dalux. Accedi al tuo account con le tue credenziali Dalux:
Come creare e aggiornare i commenti
Più informazioni
Se vuoi saperne di più sui commenti, puoi leggere questo articolo su: Come configurare i commenti.
In Commenti puoi selezionare per quali dei tuoi progetti vuoi visualizzare, aggiornare o creare commenti:
Una volta selezionato il tuo progetto, una colonna di menu apparirà sul lato destro della finestra.
Per aggiungere un commento, seleziona Aggiungi commento e crea un nuovo commento proprio come faresti direttamente in Dalux, scegliendo un tipo, il canale di comunicazione, la responsabilità e altre informazioni:
Per visualizzare i commenti esistenti, puoi scegliere una cartella e selezionare la voce. Vedrai un'anteprima dello snapshot con righe rosse in fondo alla finestra. Per aprire il commento a schermo intero e visualizzare tutte le informazioni relative allo snapshot, basta fare doppio clic sul commento.
In questa finestra puoi anche modificare o rispondere a quel commento, e persino chiuderlo se il problema è risolto e hai i diritti necessari.
Integrazione convalida modello
Il plugin Revit si integra anche con la funzione Convalida del modello di Dalux. Utilizzando questa integrazione, puoi facilmente apportare modifiche al tuo modello Revit basandoti su controlli di conflitto o controlli sui metadati di Dalux.
Per fare ciò, apri Revit e apri il file Revit che corrisponde al modello nel tuo progetto Dalux. Poi clicca Model Validation, che apre un'istanza di Dalux Desktop 'solo convalidazione del modello' dove puoi eseguire i controlli di conflitto.
Da qui puoi eseguire controlli di conflitto per vedere dove sorgono i problemi, quindi fai clic su Apri in Revit in Dalux, sotto convalida del modello (solo Desktop). Questo aprirà Revit e andrà direttamente all'ubicazione dell'oggetto selezionato in Revit:
Con l'oggetto selezionato e le informazioni dal controllo di conflitto, puoi correggere gli errori nel modello/metadati.
