Carica file di modelli IFC e disegni 2D

Questo articolo tratterà come caricare file di modelli IFC e file di disegni 2D su Dalux e come mappare i disegni al modello IFC.

Video

Carica file di modelli IFC/3D

Per caricare un modello IFC su Dalux vai a

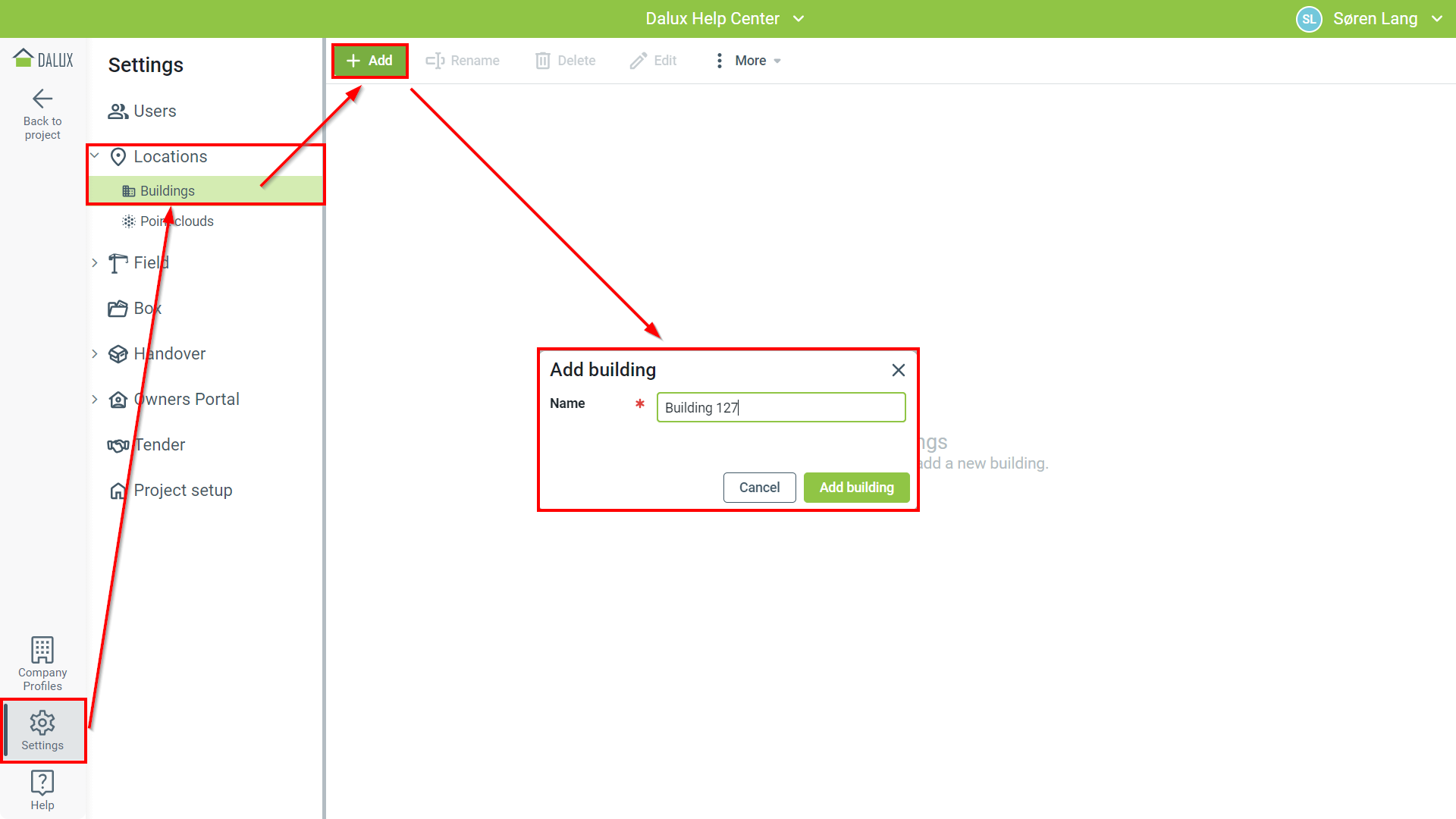

Impostazioni  Posizioni Edifici Aggiungi Inserisci un nome per l'edificio 'Aggiungi edificio':

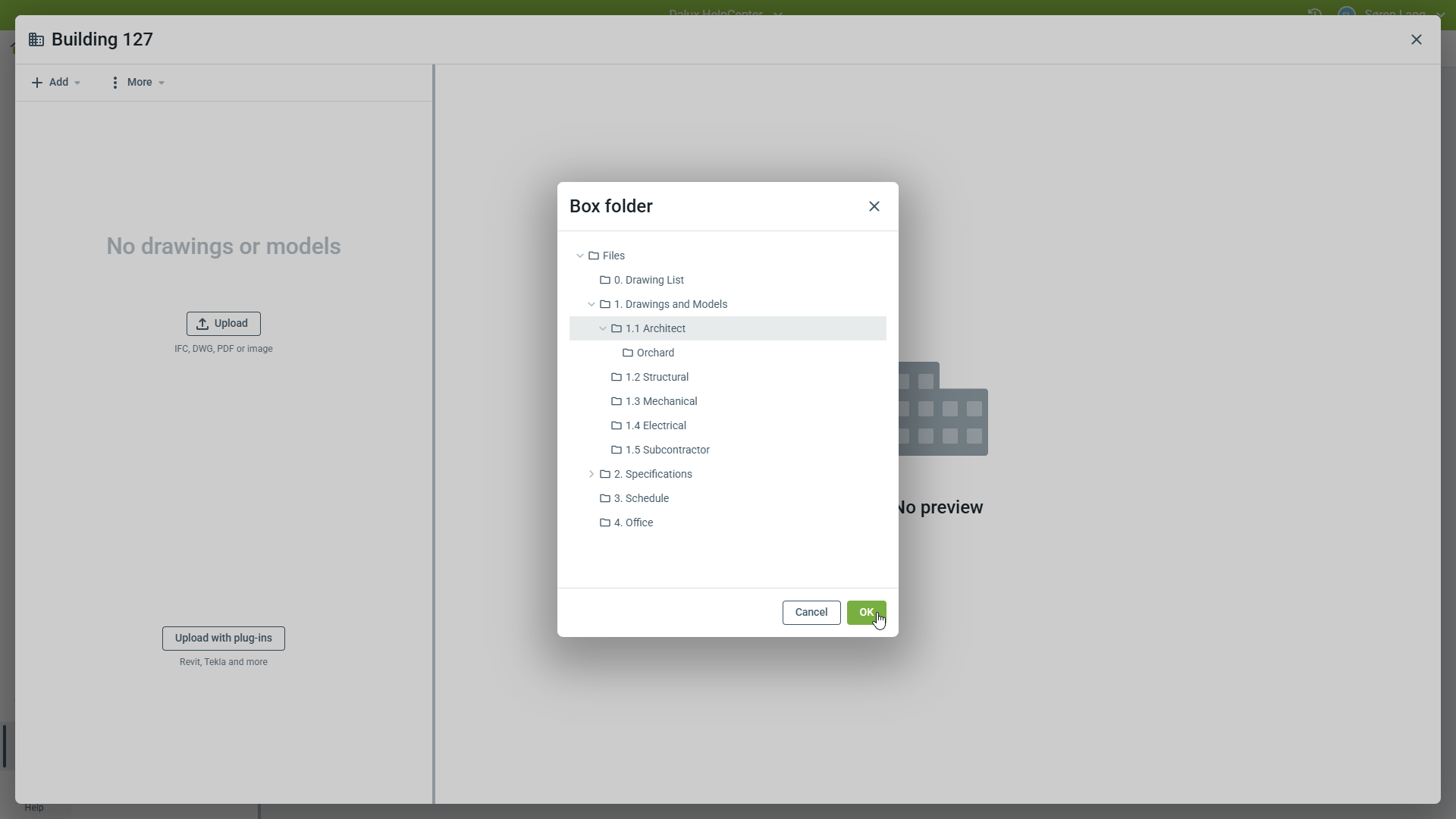

Quindi fai clic sul pulsante 'Carica' e cerca i file che desideri caricare. Se hai Box e una struttura della cartella, ti verrà chiesto di selezionare in quale cartella i file dovrebbero essere caricati. Questo può essere cambiato in seguito.

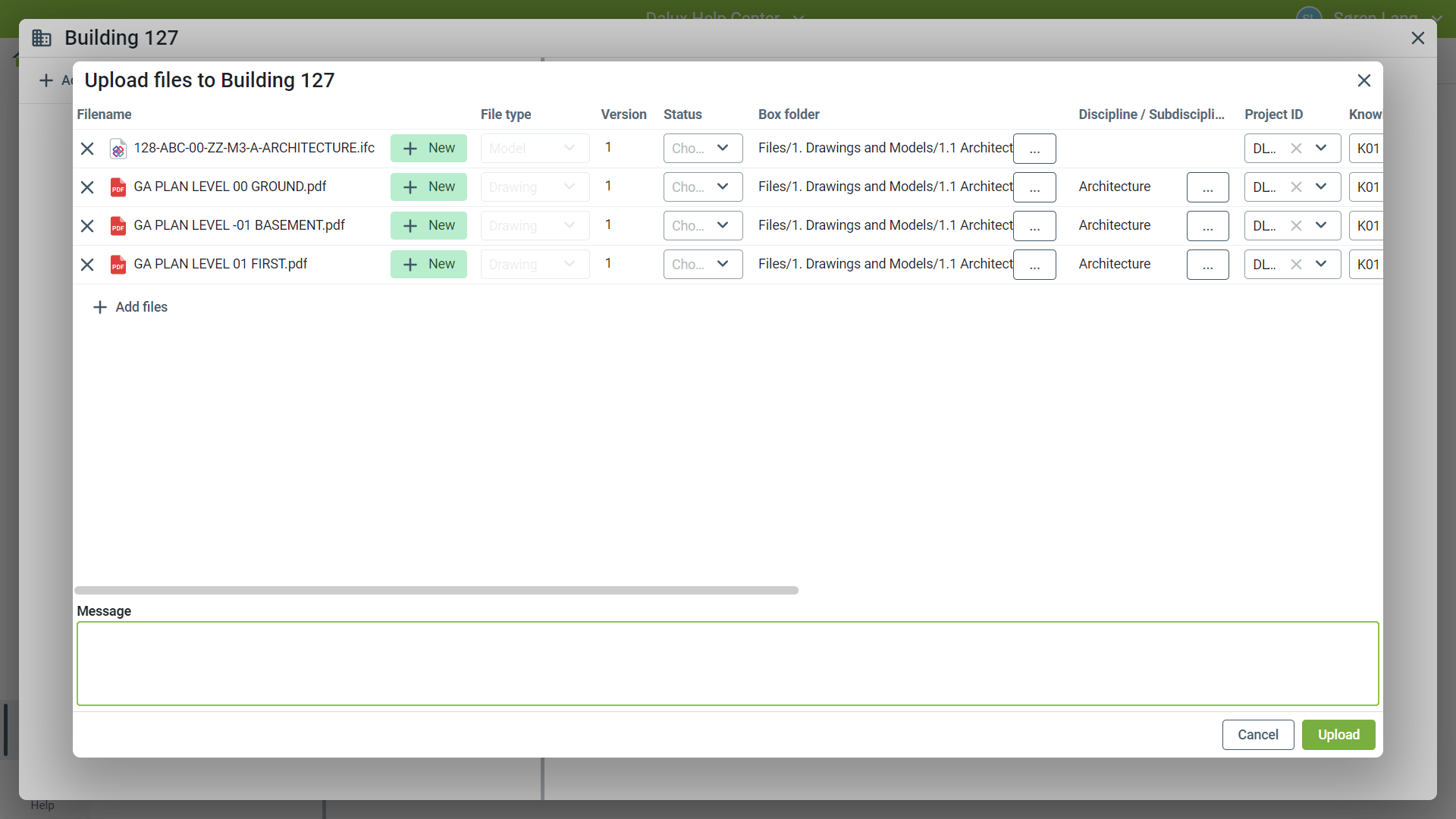

A seconda della configurazione del progetto, hai diverse opzioni per il caricamento. Puoi impostare le discipline, aggiungere metadati e impostare lo stato del file. Quando hai finito, fai clic su 'Carica' per caricare e elaborare i file.

Mostra linee di griglia

Se il modello include linee di griglia, puoi visualizzarle nei tuoi disegni automatici e quando crei sezioni 2D dei tuoi modelli.

Nelle impostazioni dell'edificio, seleziona il file che contiene le linee di griglia che desideri visualizzare.

Vai a:

Impostazioni PosizioniEdifici

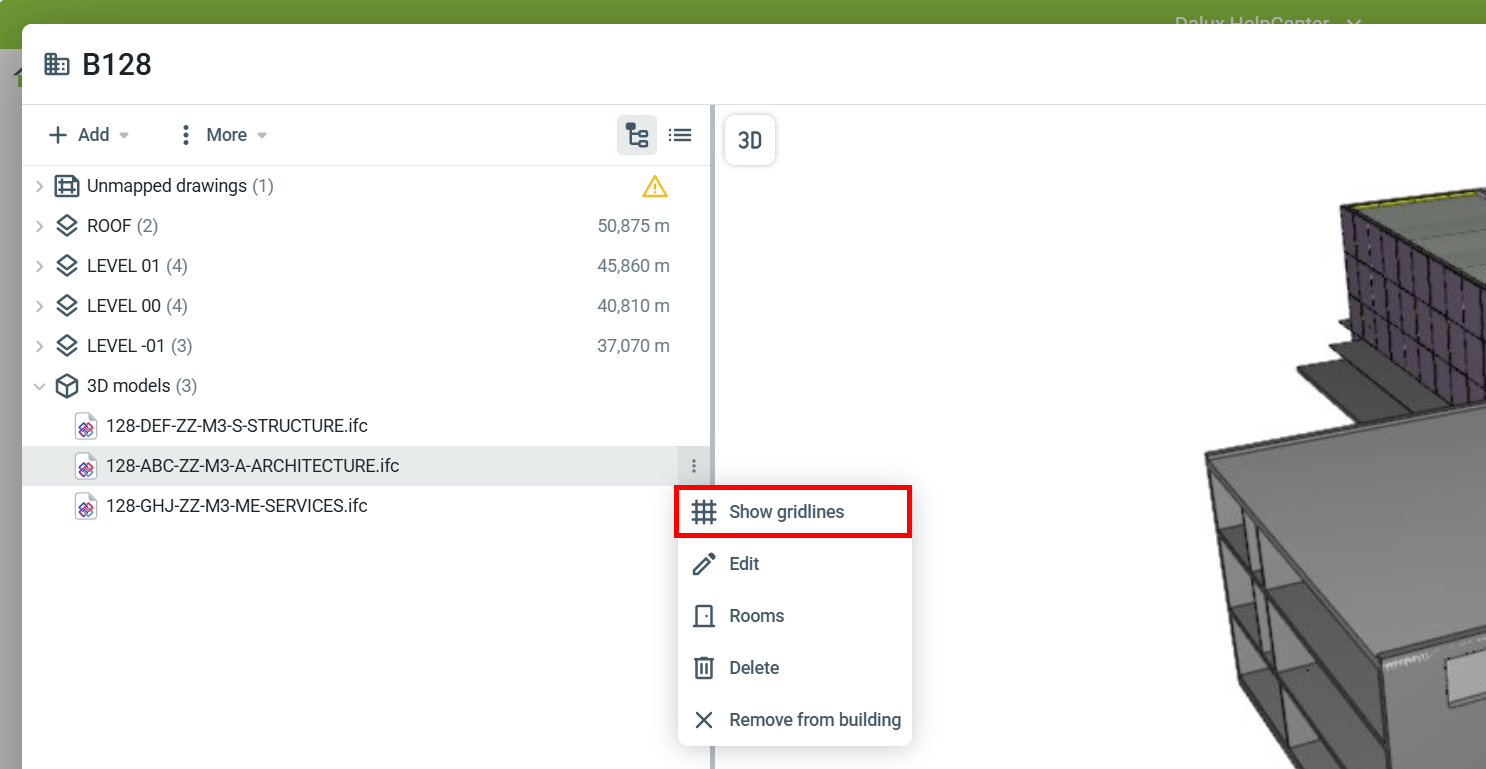

e seleziona quale file del modello deve essere utilizzato per visualizzare le linee della griglia cliccando Mostra linee della griglia.

L'edificio verrà rielaborato affinché diventino visibili.

Per verificare se il modello contiene linee di griglia:

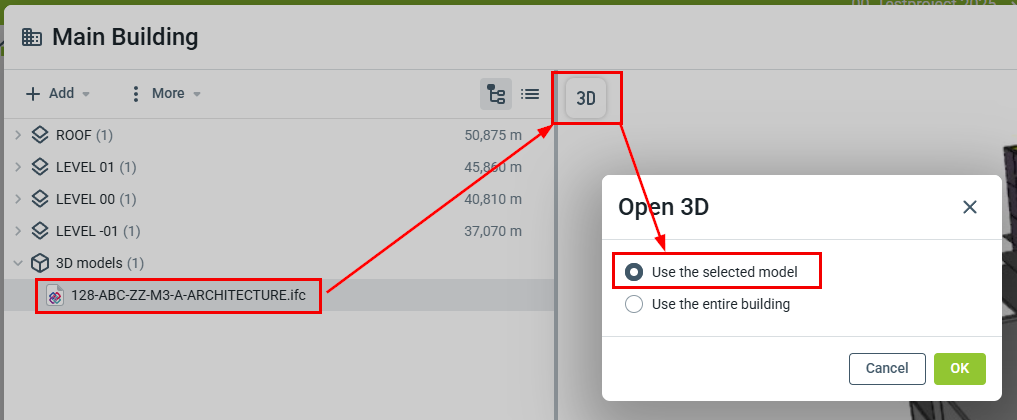

Seleziona il modello'Usa il modello selezionato''OK'

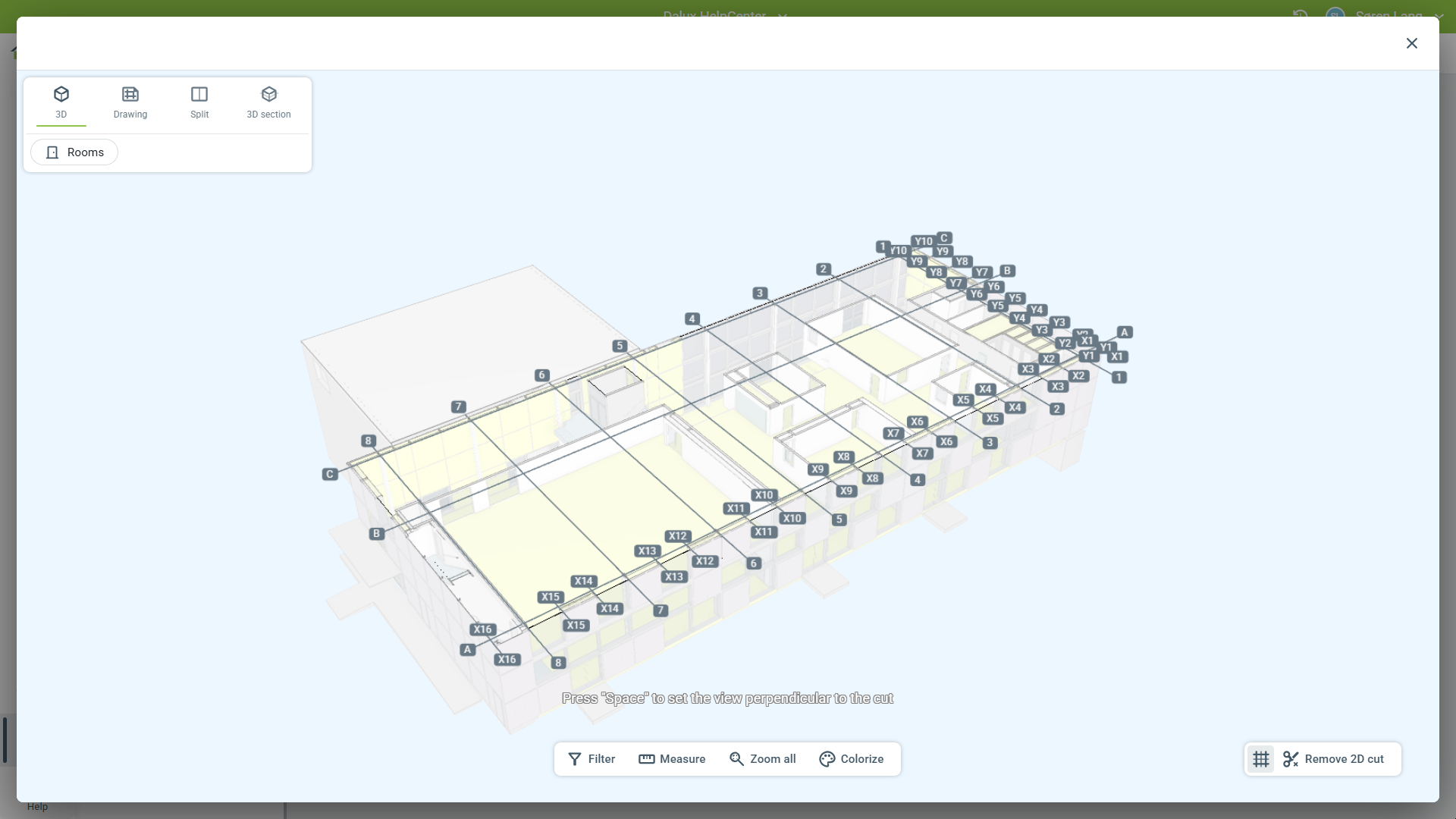

Se il modello contiene linee di griglia, vengono visualizzate quando si effettua una sezione 2D.

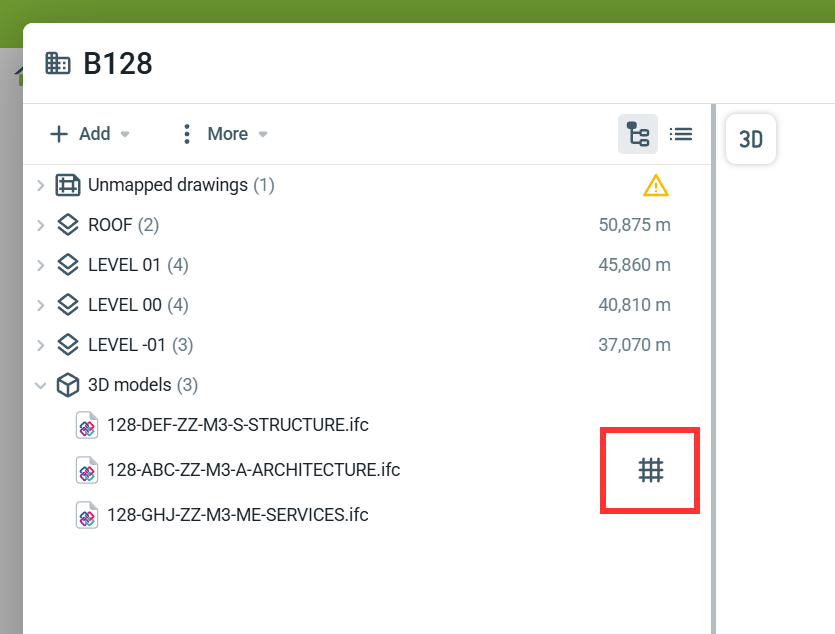

Il modello utilizzato per visualizzare le linee della griglia è contrassegnato con nelle impostazioni delle tue posizioni. Possono ora essere visualizzati in tagli 2D e nei disegni automatici.

Aggiungi livelli a un edificio

Quando il file IFC è stato caricato, è il momento di aggiungere livelli al tuo edificio.

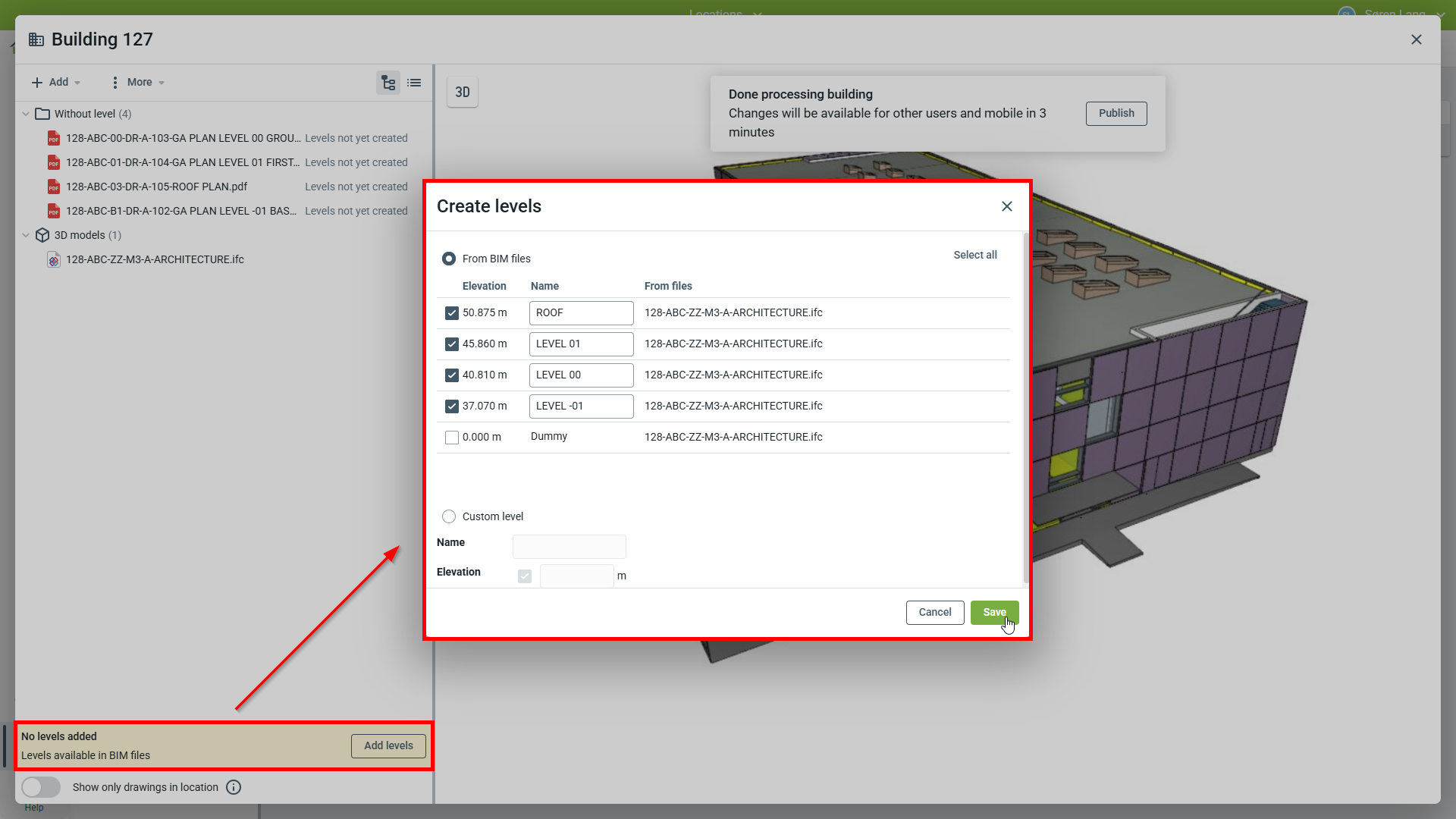

Fai clic su Aggiungi Livello o 'Aggiungi livelli' nel banner giallo.

Quando aggiungi livelli, puoi:

1. Scegli di aggiungere livelli dal modello, poiché Dalux può leggere livelli direttamente dal modello, oppure
2. Aggiungi i tuoi livelli definiti dall'utente

È consigliato utilizzare i livelli del modello BIM. Quando li selezioni, non puoi modificare l'elevazione in Dalux

I livelli aggiunti verranno quindi visualizzati sul lato sinistro della finestra. Come impostazione predefinita, Dalux creerà una sezione del livello automatico dal modello BIM.

Se hai caricato disegni dell'edificio, questi possono essere mappati ai livelli.

Assegna e mappa disegni 2D ai livelli

Con i livelli aggiunti al modello, i disegni caricati nell'edificio possono ora essere mappati.

Se non hai ancora caricato disegni nell'edificio, puoi farlo da:

Aggiungi Dal tuo computer/Da Box.

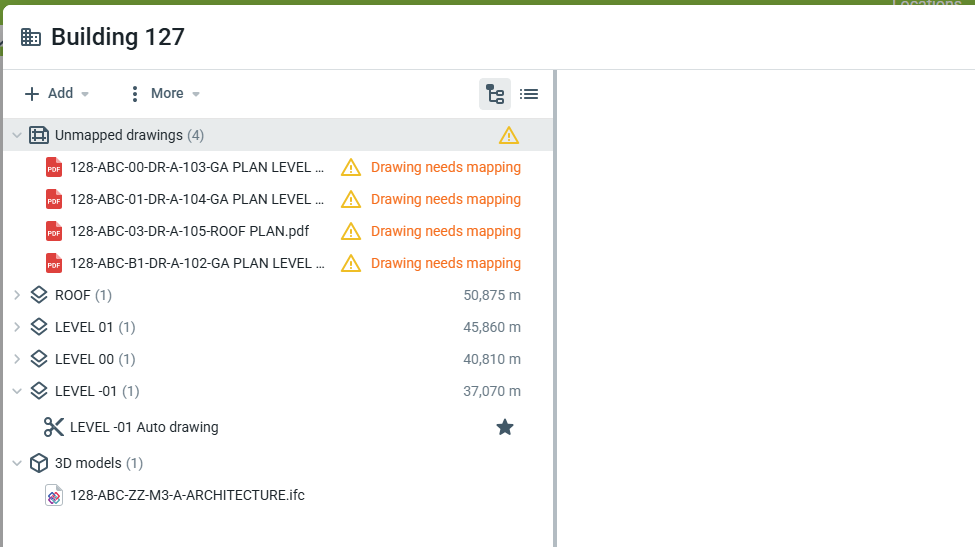

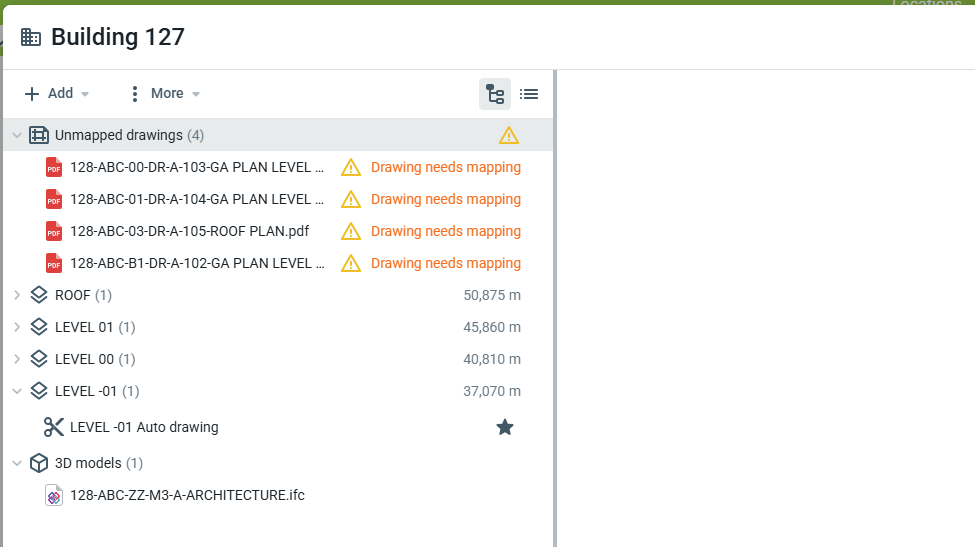

I tuoi file di disegni 2D saranno ora caricati su Dalux, ma dovranno essere mappati a un livello per essere utilizzati correttamente. Puoi trovare i disegni non mappati nella loro cartella:

Mappa i disegni ai livelli

Quando i disegni sono stati caricati su Dalux, assegna i disegni ai loro rispettivi livelli, tramite:

1. Trascinare e rilasciare i disegni nei rispettivi livelli

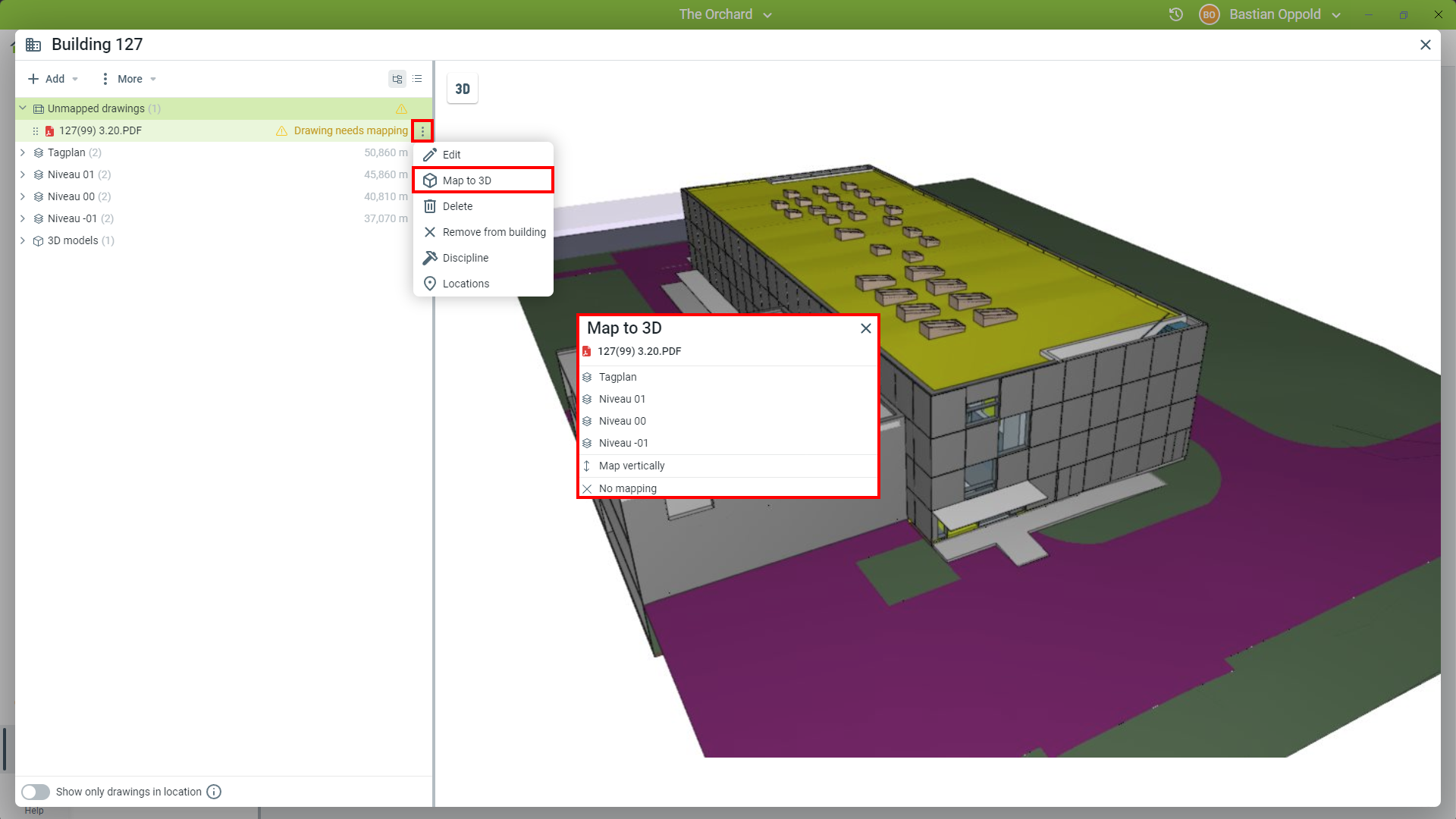

2. Cliccando a destra del disegno Mappa a 3D

Questo aprirà una nuova finestra dove dovrai mappare il disegno al livello.

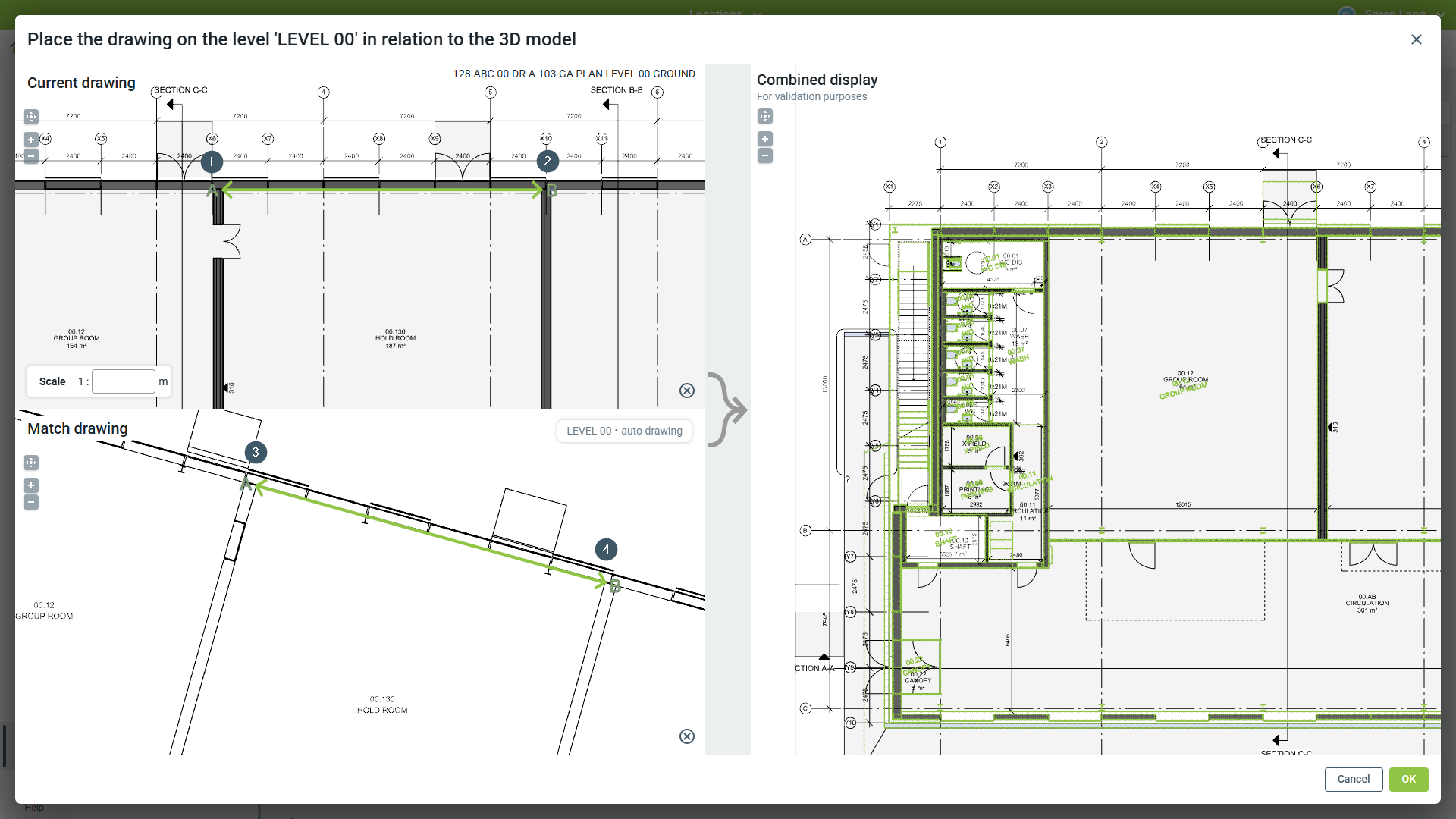

Per mappare il disegno, devi selezionare i punti di riferimento A e B sul disegno e poi scegliere lo stesso punto A e punto B sul livello affinché combacino.

Lo schermo combinato sul lato destro della finestra mostra quanto siano precisi gli attuali punti di riferimento.

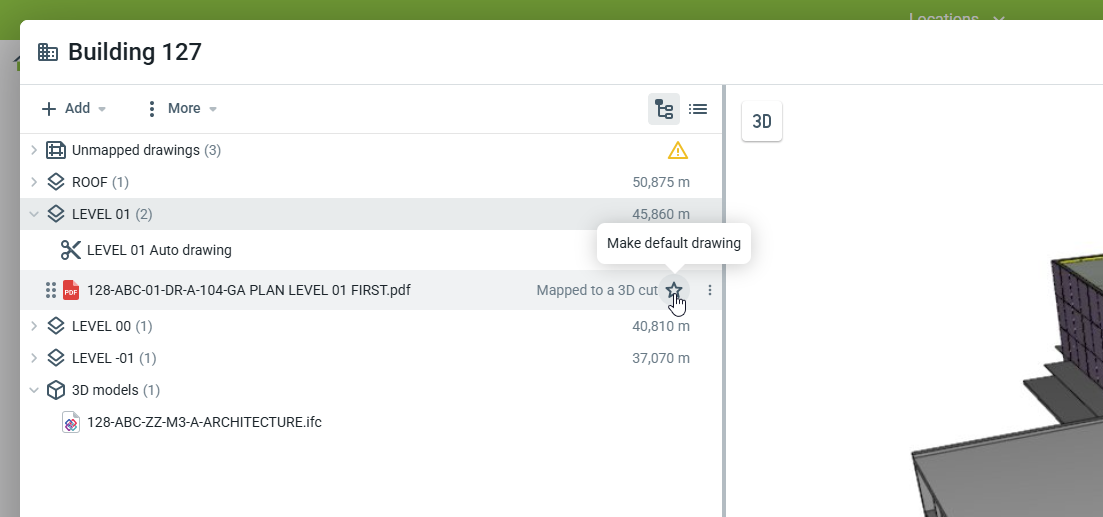

Puoi rendere il tuo nuovo disegno mappato quello predefinito. Impostare un disegno come predefinito fa sì che sia il primo disegno mostrato per un dato livello.

Mappa i disegni verticalmente

Dalux abilita anche ad aggiungere sezioni o viste al tuo modello. Simile all'aggiunta di disegni a un livello, seleziona il disegno e clicca su

a destra del disegno  Mappa a 3D 'Mappa verticalmente'

Il mapping verticale consiste di tre passaggi:

1. Posizionare il disegno nella giusta orientazione
2. Collega il disegno al modello e scala
3. Regola se necessario

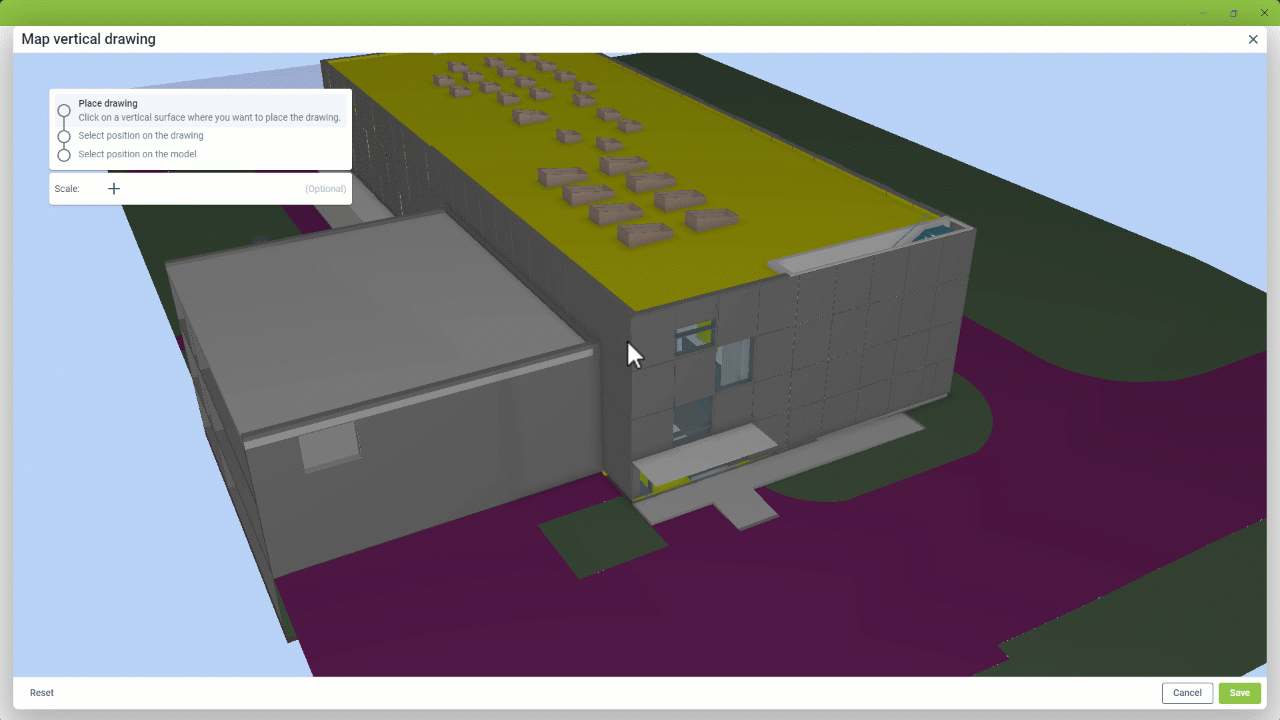

Per prima cosa, seleziona una superficie verticale nell'orientamento in cui vuoi posizionare il disegno. Seleziona Posiziona disegno quando sei soddisfatto.

Collega il disegno al modello, selezionando oppure

• 2 punti di riferimento sul disegno, poi 2 punti di riferimento nel modello, oppure
• selezionando 1 punto di riferimento ciascuno se hai aggiunto un fattore di scala.

Per regolare il posizionamento del disegno, usa per spostarlo mantenendo l'orientamento e la scala. Questo ti può aiutare a posizionare un taglio nella posizione esatta in cui è stato creato.
