Come usare le mappe in InfraField su desktop

Questo articolo descrive come navigare nella vista della mappa sotto Posizioni utilizzando l'applicazione desktop.

Copre le caratteristiche dei livelli mappa, dei dati GIS, delle zone, dei file di allineamento, dei modelli, delle nuvole di punti e dei disegni più comunemente utilizzati nei progetti InfraField.

Panoramica della cartina

Vai a Posizioni Cartina per accedere alla vista della mappa del progetto.

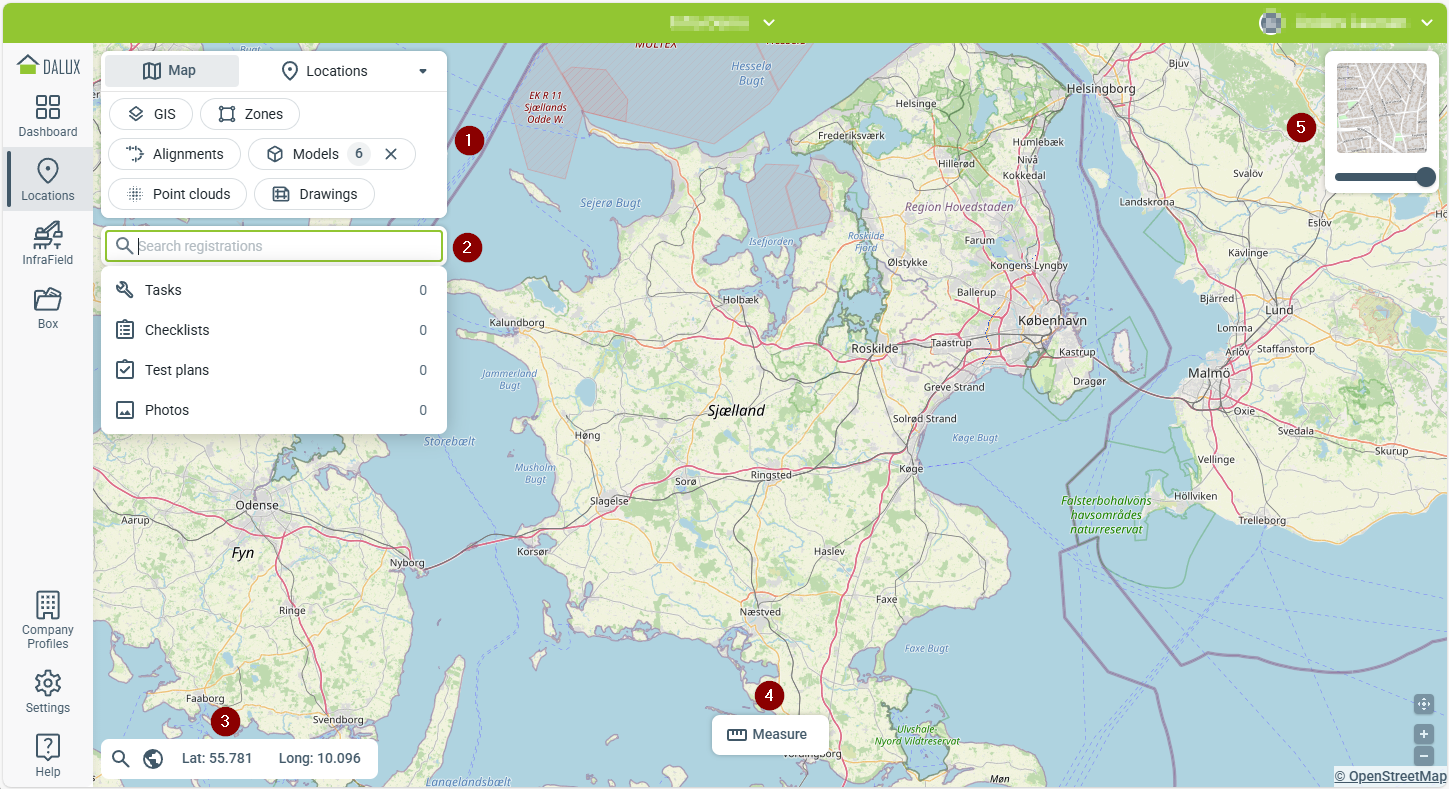

I componenti principali includono:

1. Menu mappa: Il menu mappa è lo strumento principale per cambiare le viste e filtrare i dati. Consente di passare tra le viste di cartina e area/edificio e di controllare quali set di dati vengono visualizzati sulla cartina. Il numero nel cerchio accanto al nome indica quanti elementi di un filtro sono selezionati e visualizzati sulla cartina, e puoi fare clic sull' per rimuovere tutte le selezioni da un set di dati.
2. Barra di ricerca: Cerca compiti, checklist e foto che hai il permesso di vedere.
3. Coordinate del cursore: Man mano che sposti il cursore sulla vista della cartina, le coordinate del cursore vengono visualizzate qui. Clicca su queste coordinate per passare dalle coordinate locali a quelle globali.
4. Barra degli strumenti: Man mano che cambi vista, qui diventano disponibili diversi strumenti. Con Misura, puoi aggiungere misurazioni di linee e aree alla vista corrente.
5. Livelli mappa: Da qui puoi cambiare il livello della cartina. Fai clic sul livello attualmente selezionato per visualizzare le opzioni disponibili. I livelli standard e satellitari sono sempre disponibili, insieme a eventuali livelli personalizzati aggiunti al progetto. Passa il cursore sul livello della cartina per regolare la trasparenza usando il cursore.

Dati 2D sulla cartina

Questa sezione descrive come diversi tipi di dati di cartina – come file GIS, allineamenti, zone, disegni e ortofoto – possono essere visualizzati e utilizzati nella vista della cartina.

GIS

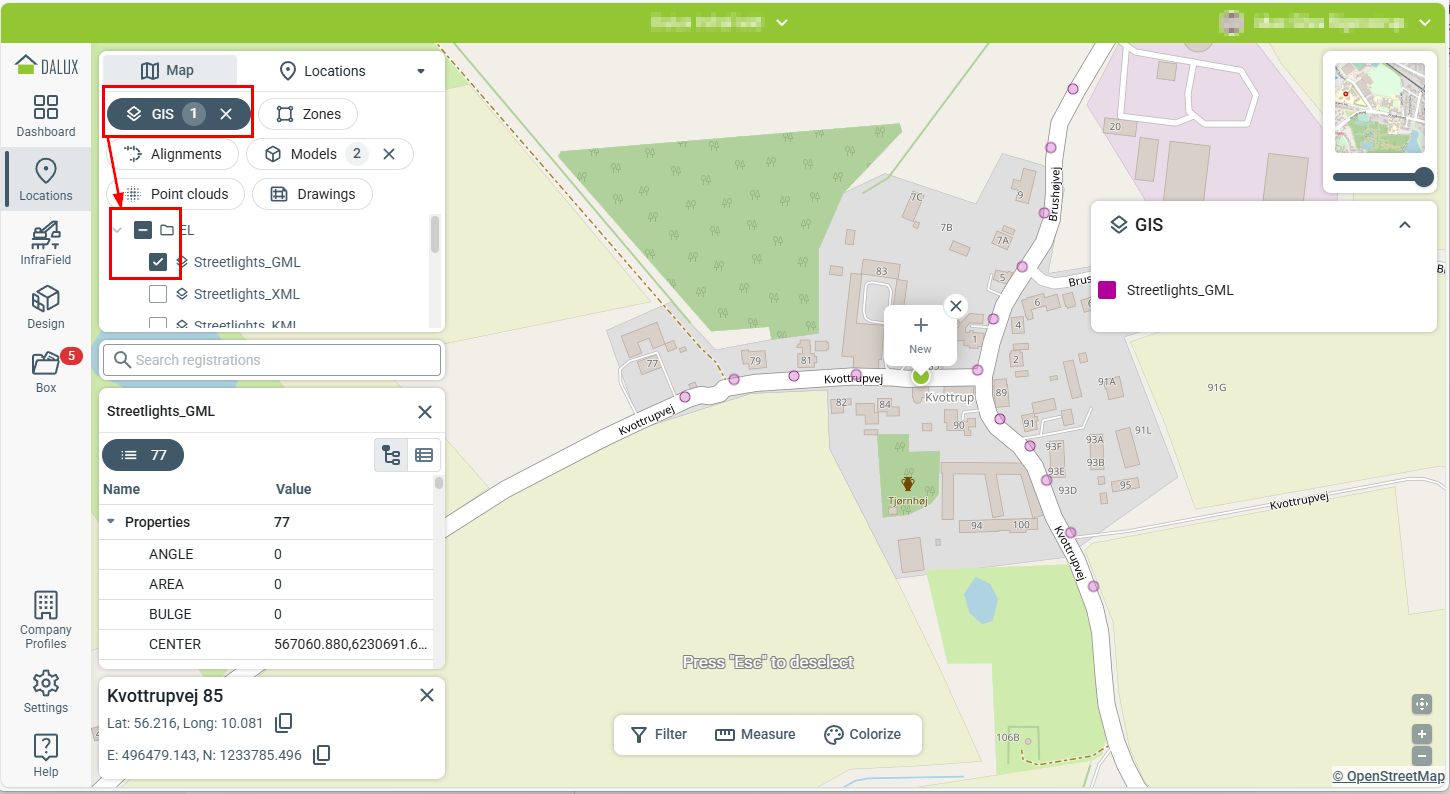

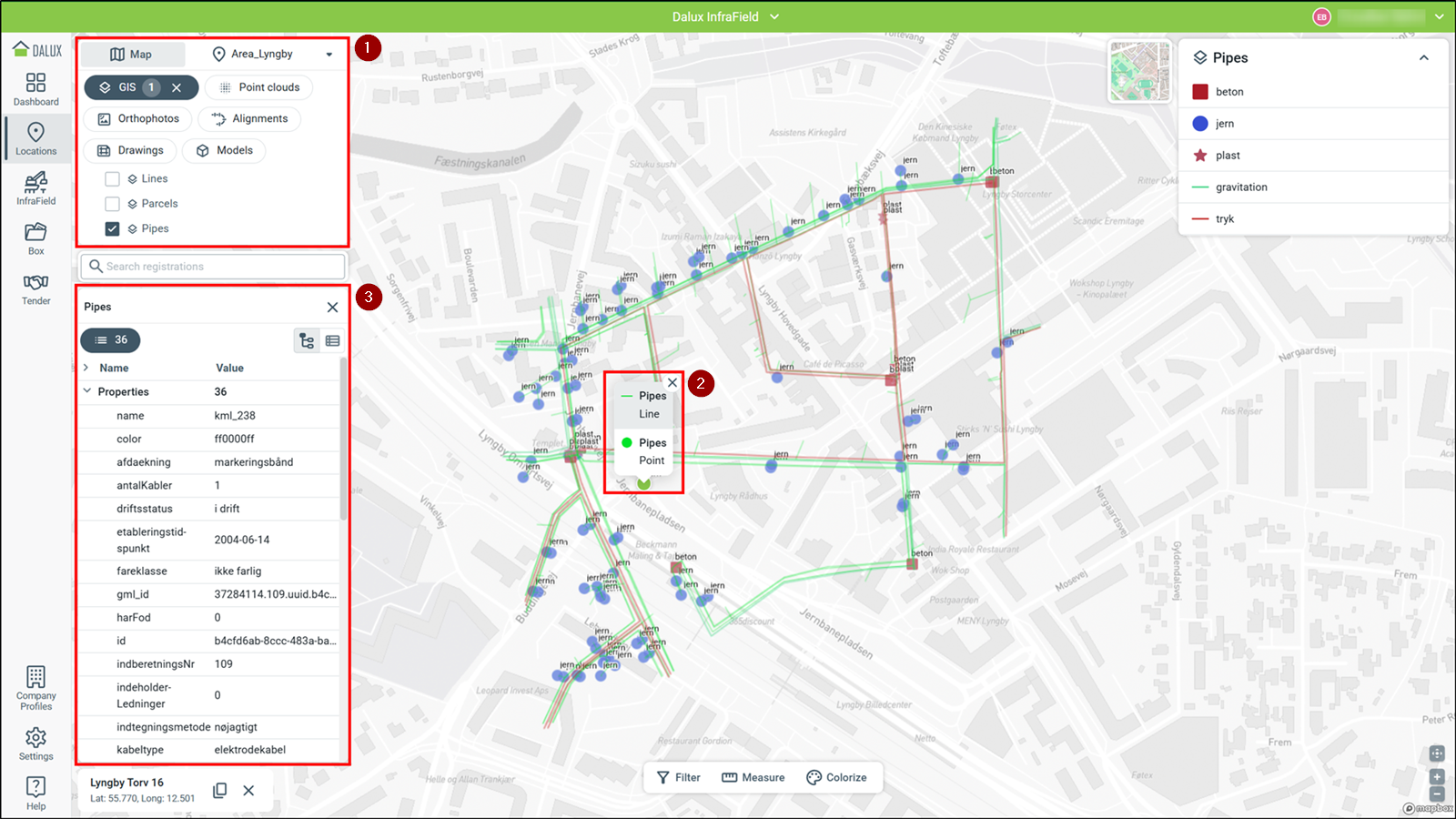

I dati GIS (Sistema Informativo Geografico) possono essere aggiunti alla vista della cartina e i componenti dei file possono essere selezionati per visualizzarne le proprietà (1). I file GIS selezionati appaiono come livelli sopra la mappa di base e la vista della mappa si ingrandisce fino a includere l'estensione complessiva di tutti i file selezionati.

Cliccando un singolo componente sulla cartina (2), le sue proprietà compaiono sotto il menu mappa (3).

Tracciati

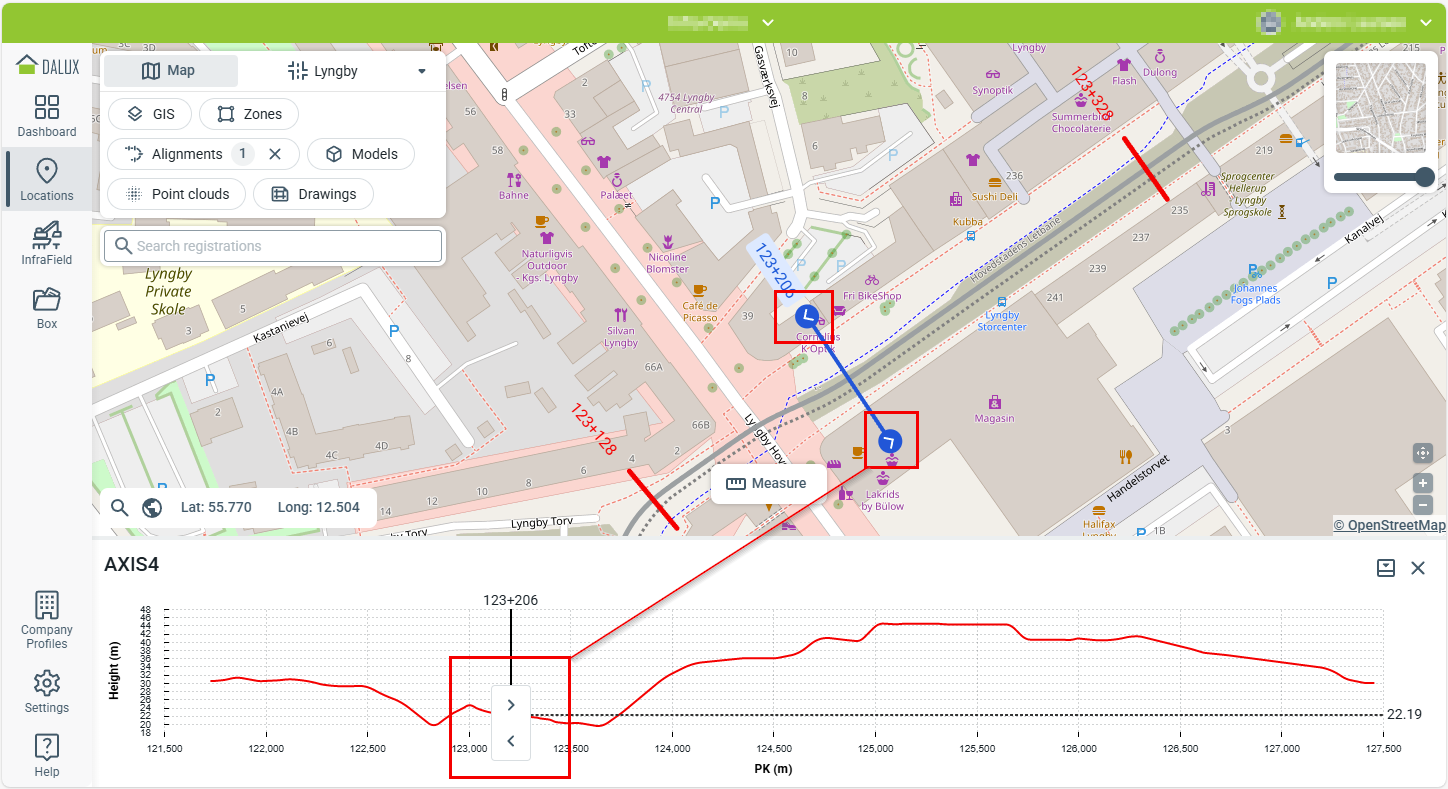

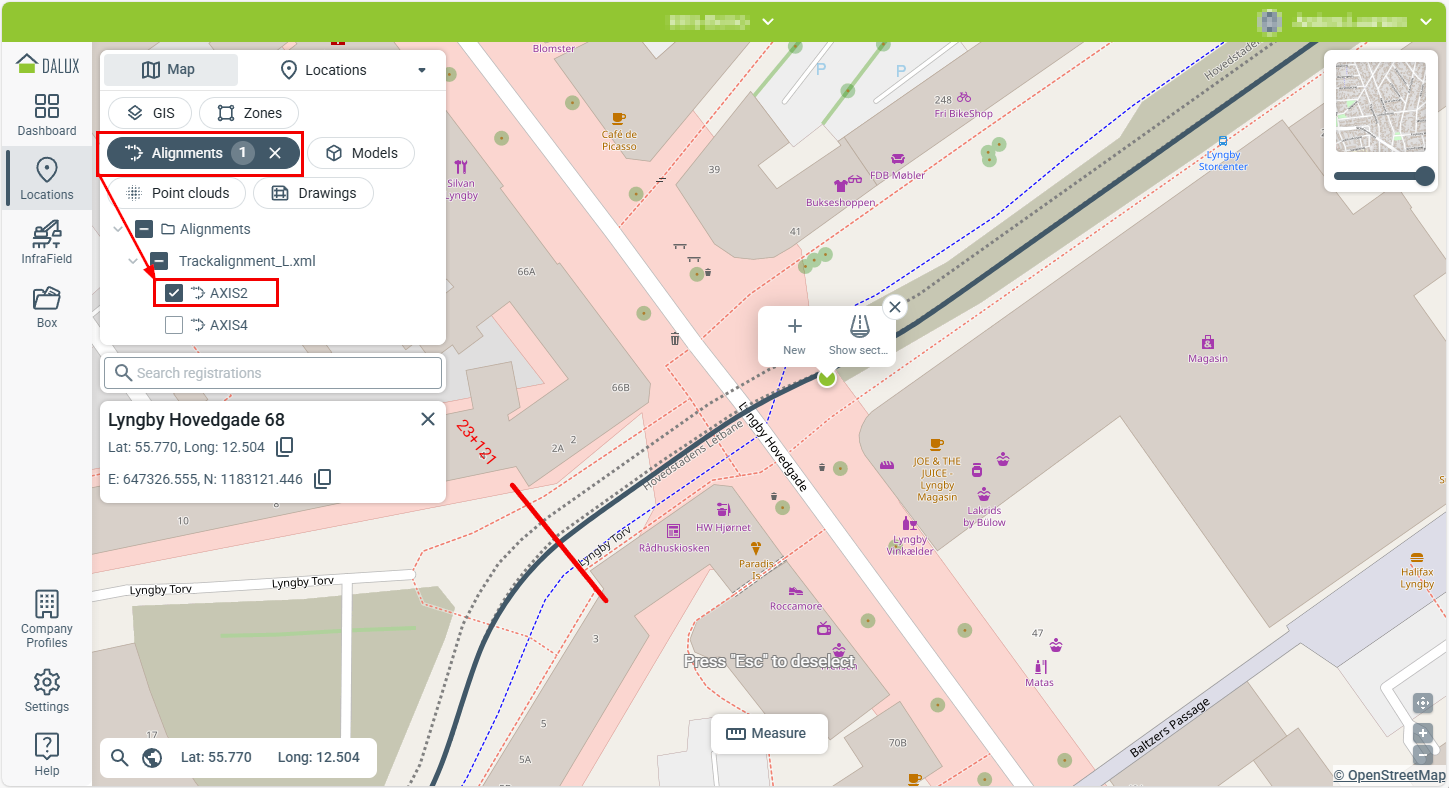

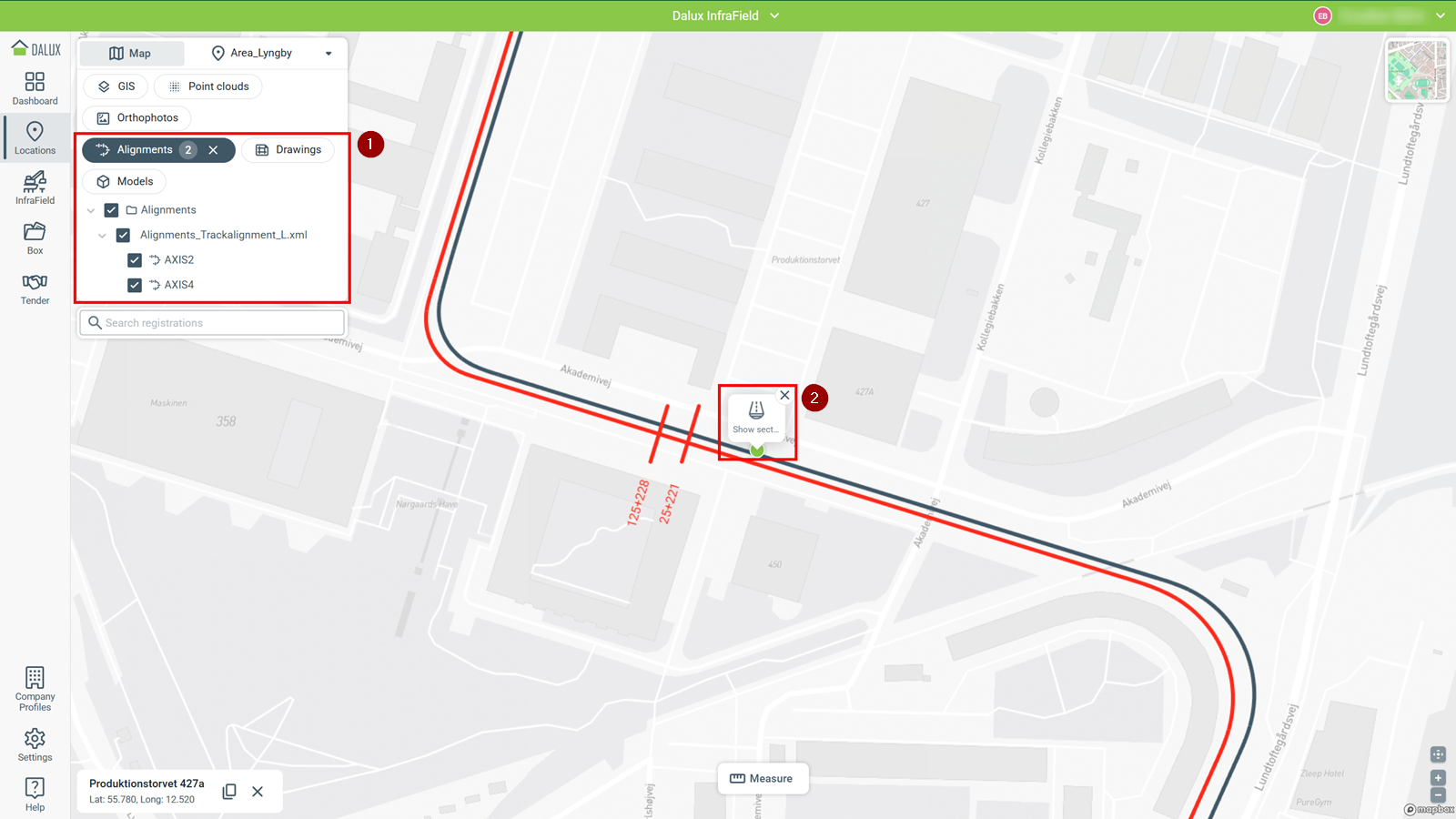

Ogni file di allineamento contiene uno o più allineamenti (1), che sono visualizzati come linee rosse sulla cartina. Quando sposti il cursore su un allineamento, esso diventa grigio, e dopo aver selezionato un punto puoi cliccare su Mostra sezione (2) per aprire la vista della sezione.

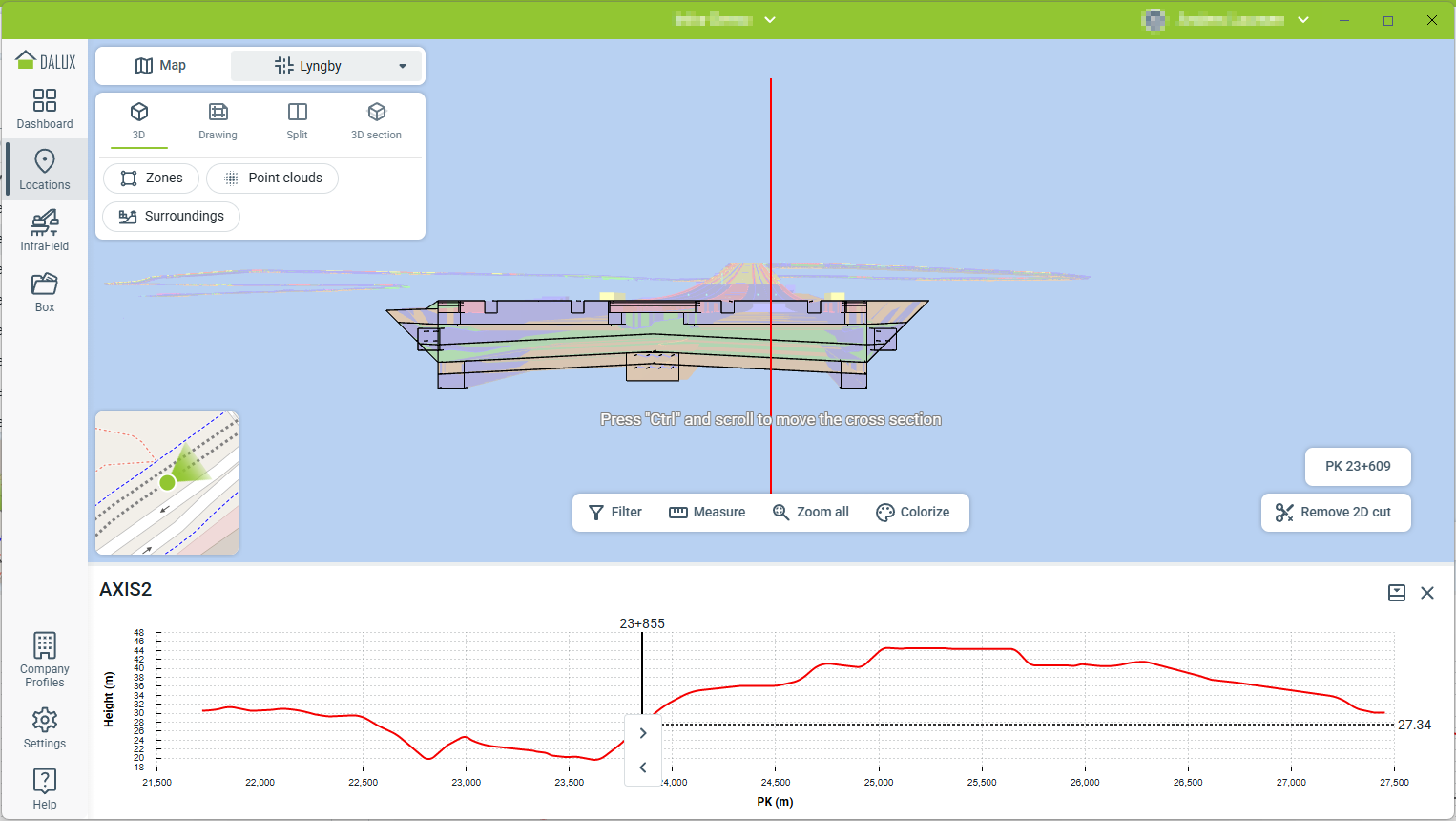

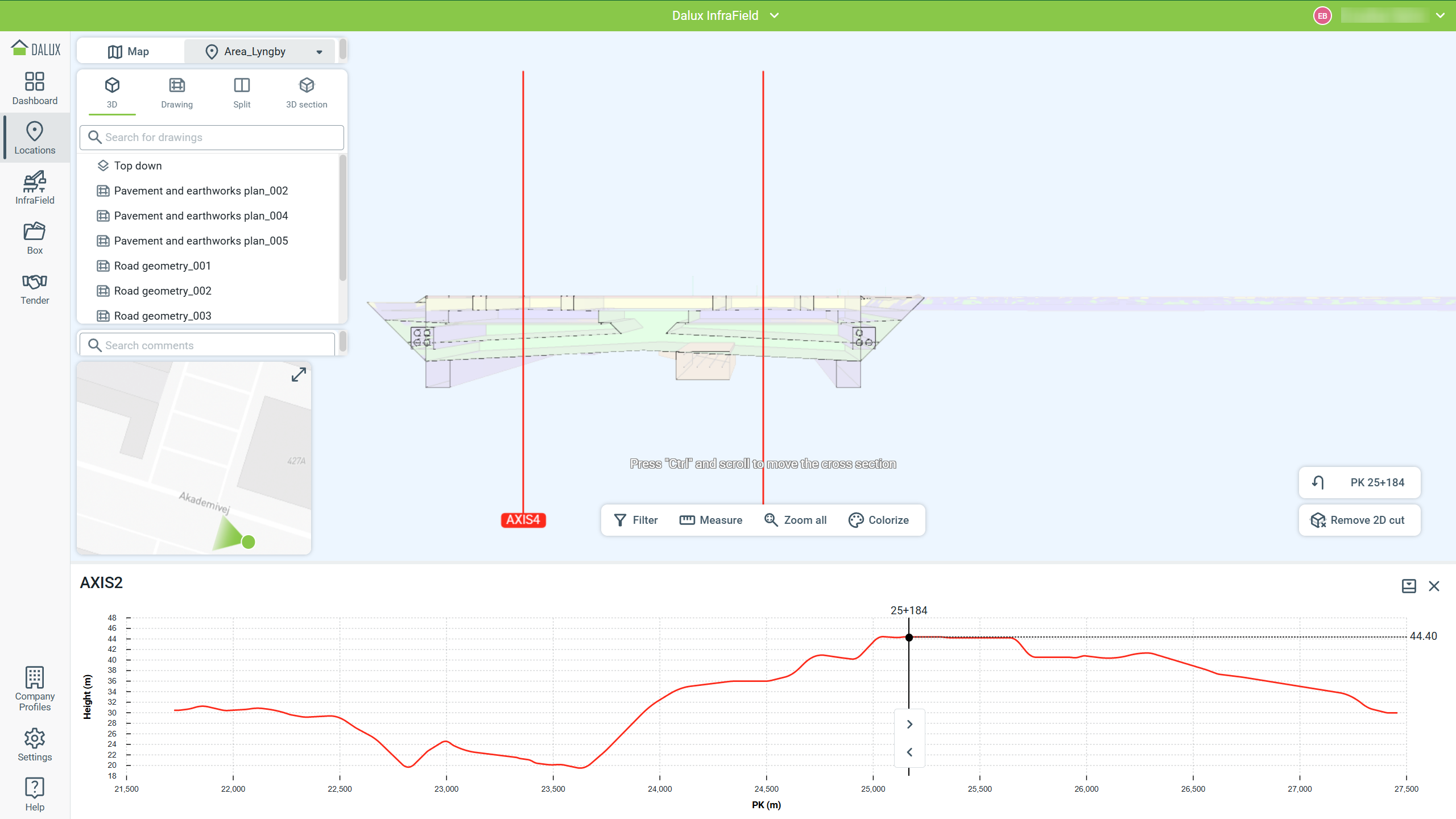

Il grafico sotto l'area della cartina fornisce informazioni sulle misurazioni dell'altezza lungo l'allineamento.

Puoi regolare l'area di visualizzazione del grafico trascinando la linea divisoria grigia. Puoi anche ingrandire o ridurre sull'asse x usando la rotella del mouse mentre passi il cursore sul grafico.

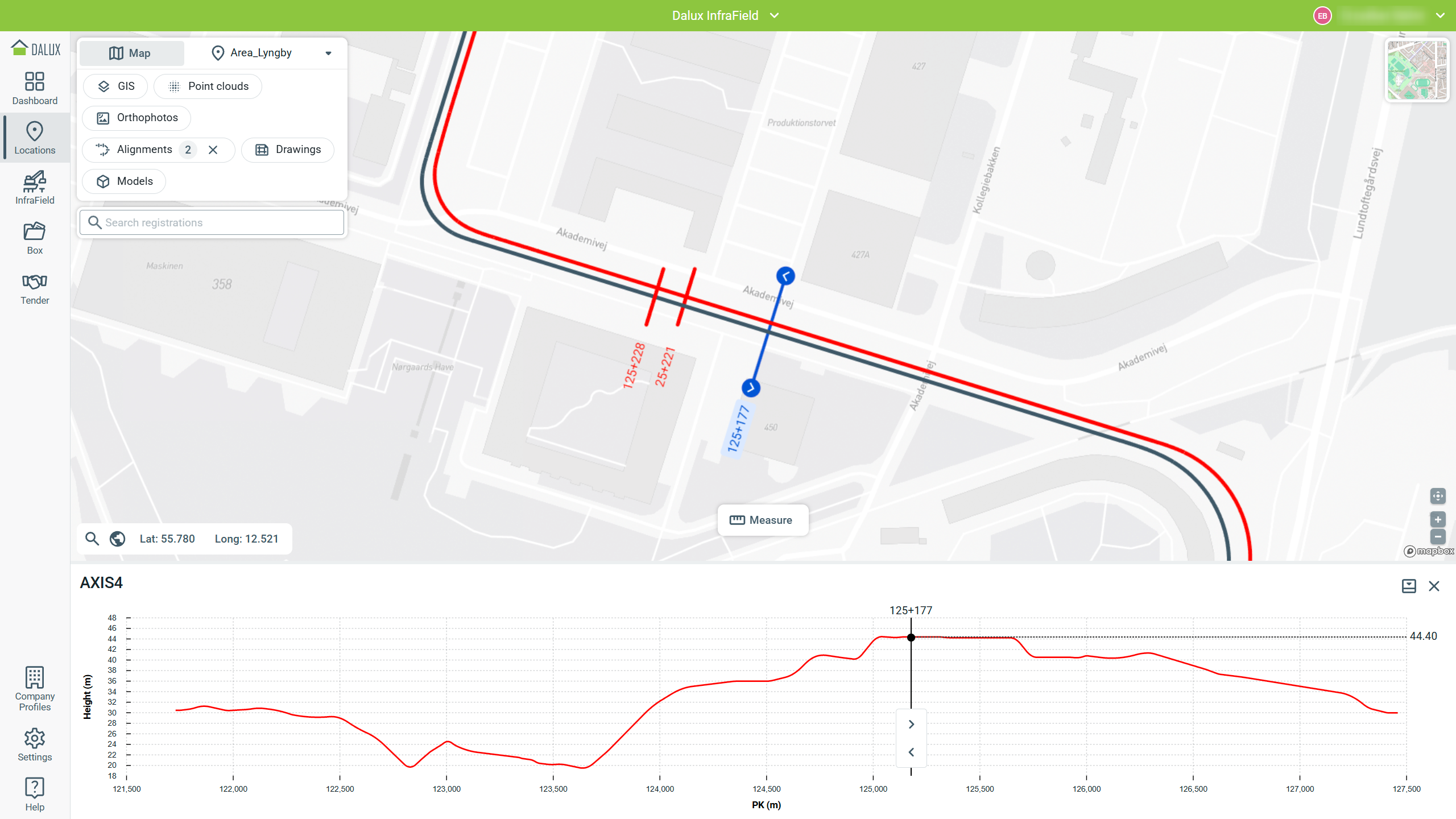

Clicca sulle frecce avanti o indietro sulla cartina o sul grafico per passare alla sezione trasversale di quell'area nel visualizzatore 3D.

Naviga lungo l'allineamento usando Ctrl + rotella del mouse o inserendo gli incrementi di stazione (PK) a destra.

Per tornare alla vista della mappa, clicca Map.

Zone

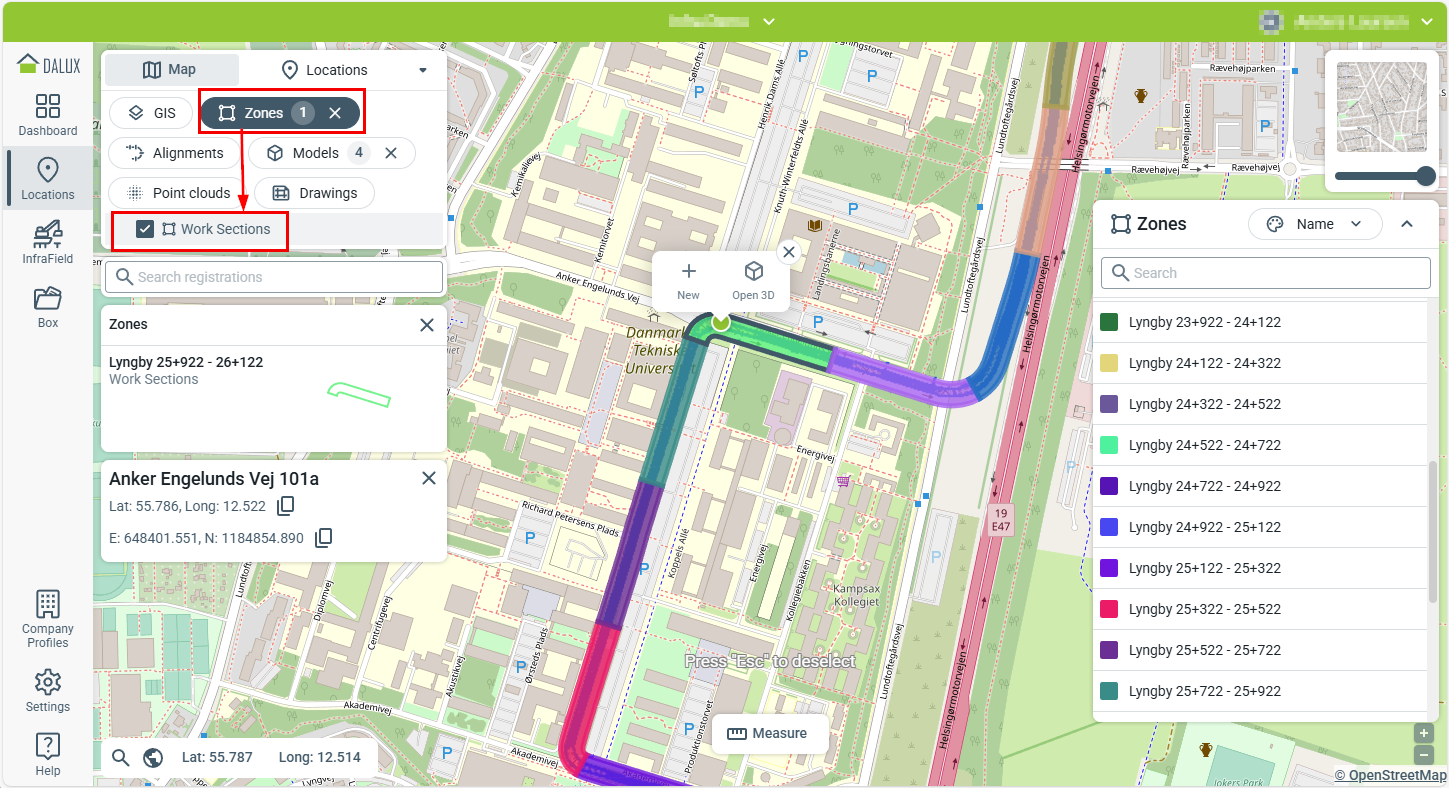

Per selezionare uno o più livelli di zona, vai al filtro Zone.

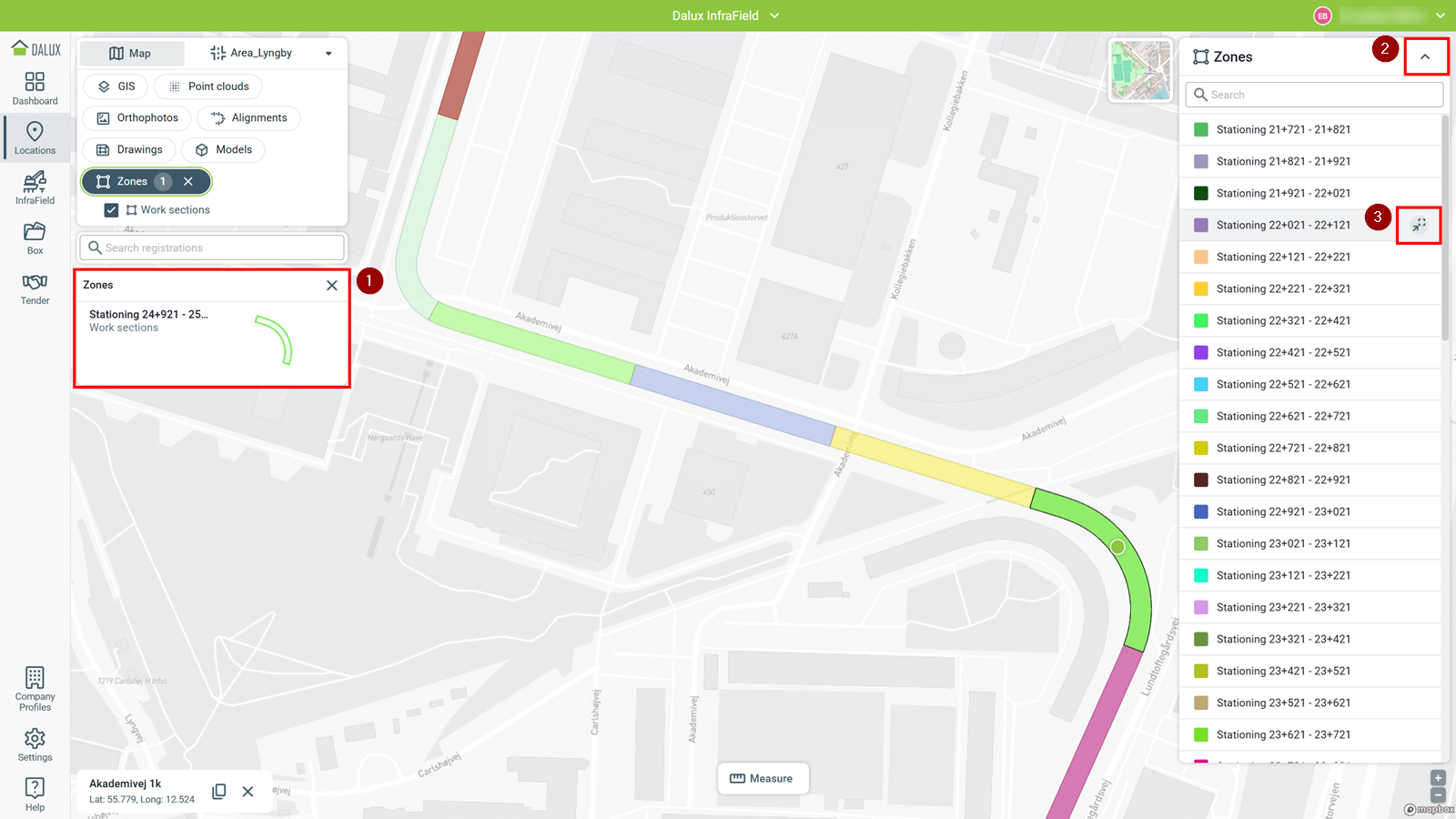

Per visualizzare informazioni e registrazioni associate a una zona, come compiti e checklist, clicca la zona sulla cartina o nella vista elenco. Quindi seleziona la miniatura a sinistra (1) per aprirla.

Nascondi la legenda con (2) se ingombra la vista, oppure usa (3) nella vista elenco per ingrandire una zona.

Disegni

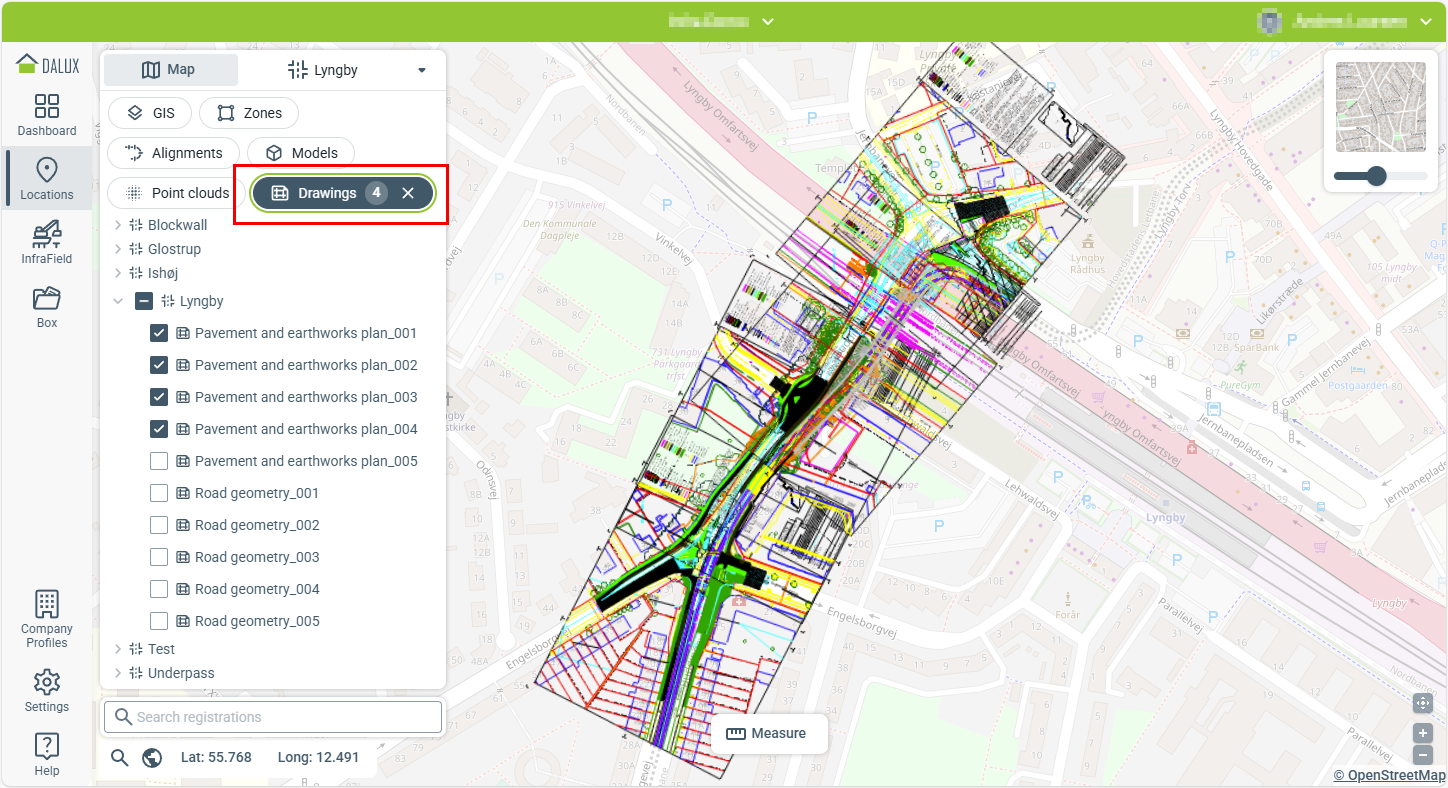

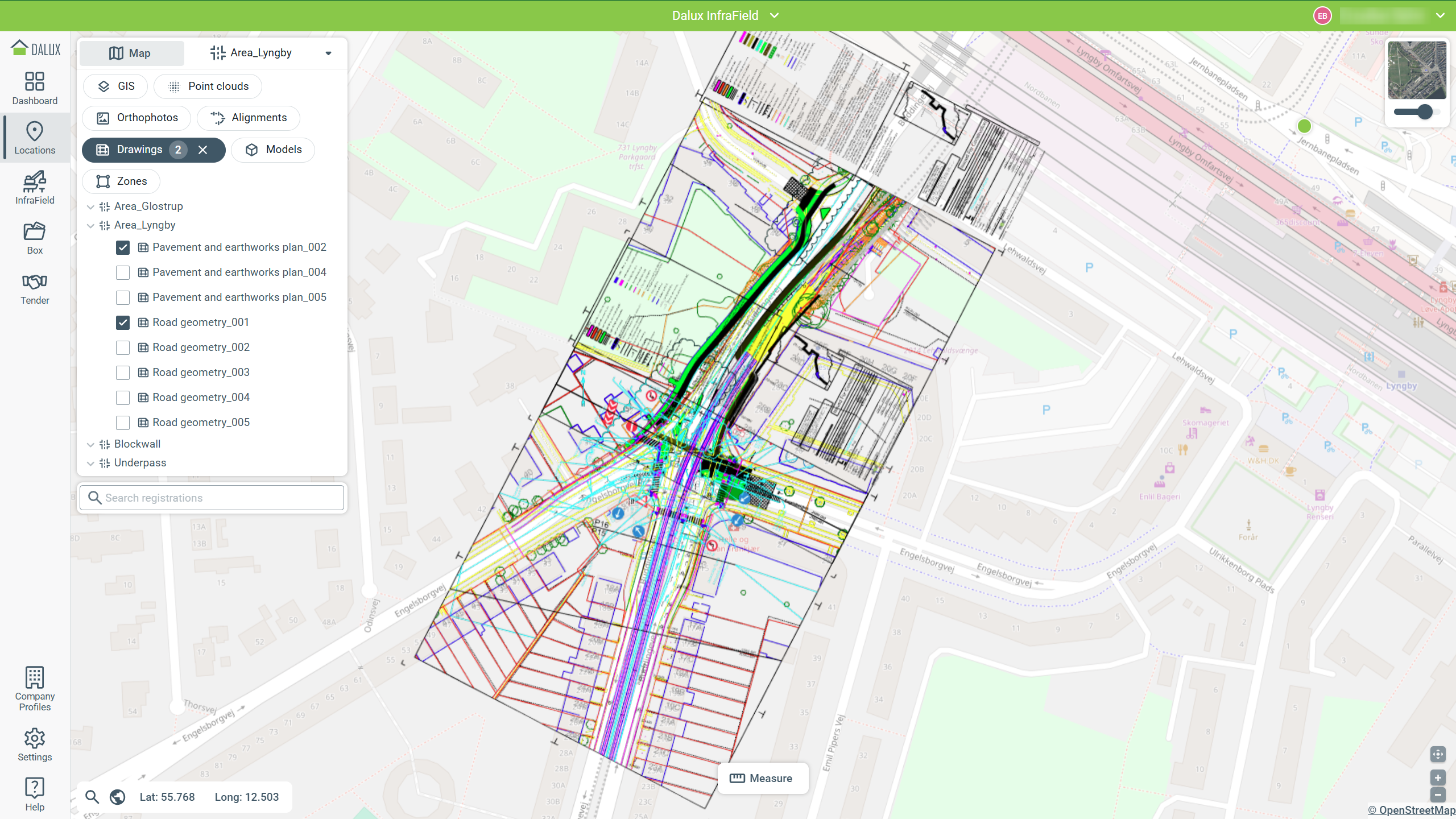

I disegni mappati delle aree possono essere visualizzati sopra la cartina. Puoi selezionare più disegni da più aree e la vista della cartina si adatterà all'estensione di tutti i disegni selezionati. L'esempio mostra questo nel contesto della cartina standard (a colori) con trasparenza regolata.

Ortofoto

Le ortofoto possono essere visualizzate da sole o insieme ad altri dati nelle Posizioni.

Puoi confrontare una foto selezionata con altre della stessa area.

OrtofotoSeleziona ortofotoClicca sulla foto sulla cartinaApri la foto, quindi clicca Confronta nella nuova vista.

Formati 3D

Questa sezione descrive come aree e strutture, nuvole di punti e contesti 3D della cartina possono essere visualizzati e utilizzati in Dalux InfraField, consentendo la visualizzazione di modelli, terreno e disegni sulla cartina e in formati 3D.

Aree e strutture

Aree e strutture possono contenere tipi di dati simili, come modelli, terreno e disegni. Tuttavia, sono strutturate e navigate in modo diverso in Dalux. Le strutture sono usate per elementi di tipo edificio o elementi fissi, mentre le aree organizzano progetti di infrastrutture lineari. Le aree possono includere modelli del terreno, modelli di progetto e disegni mappati.

Le aree vengono visualizzate nella vista della cartina quando è stato caricato almeno un file BIM con coordinate, e puoi navigare nel menu Cartina per vederle in 3D.

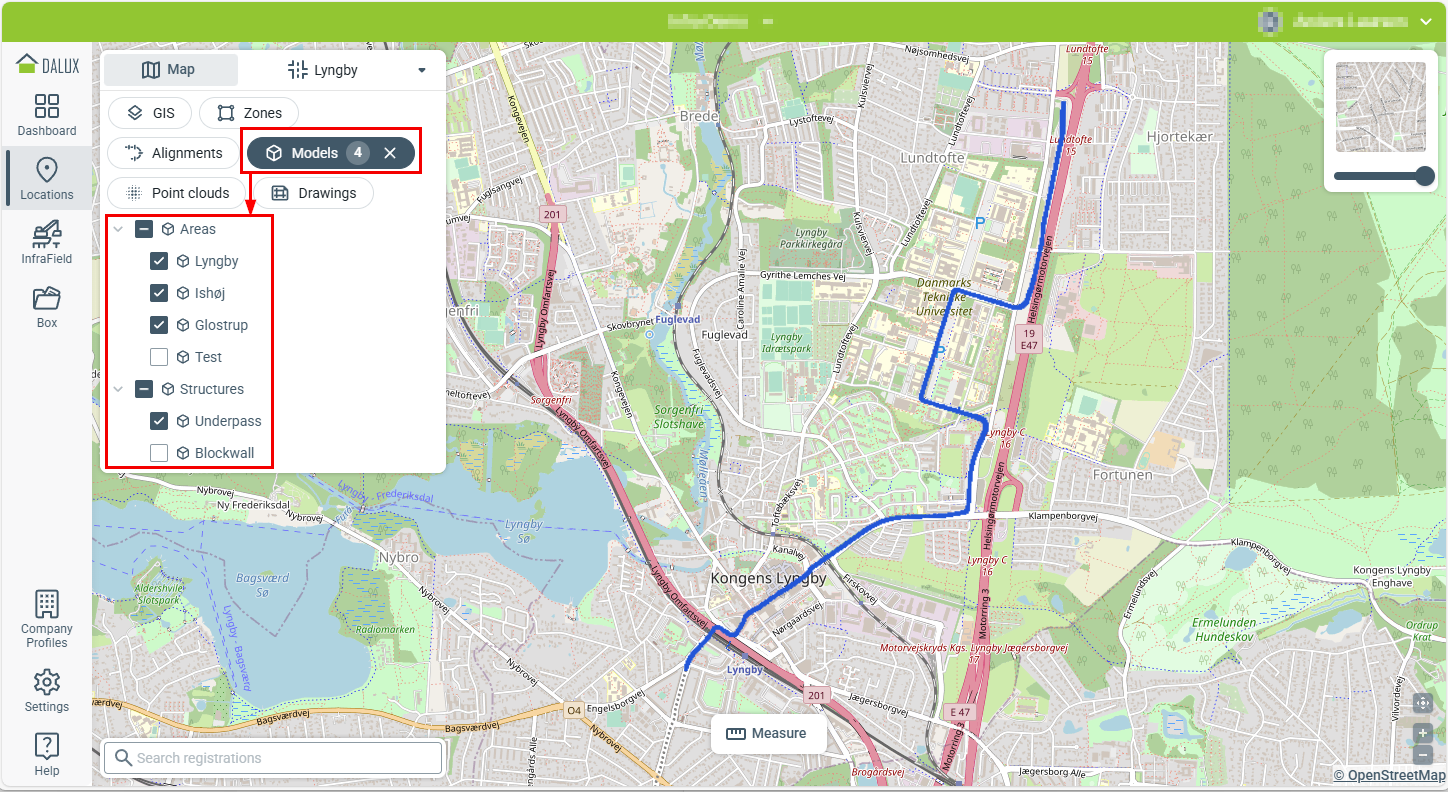

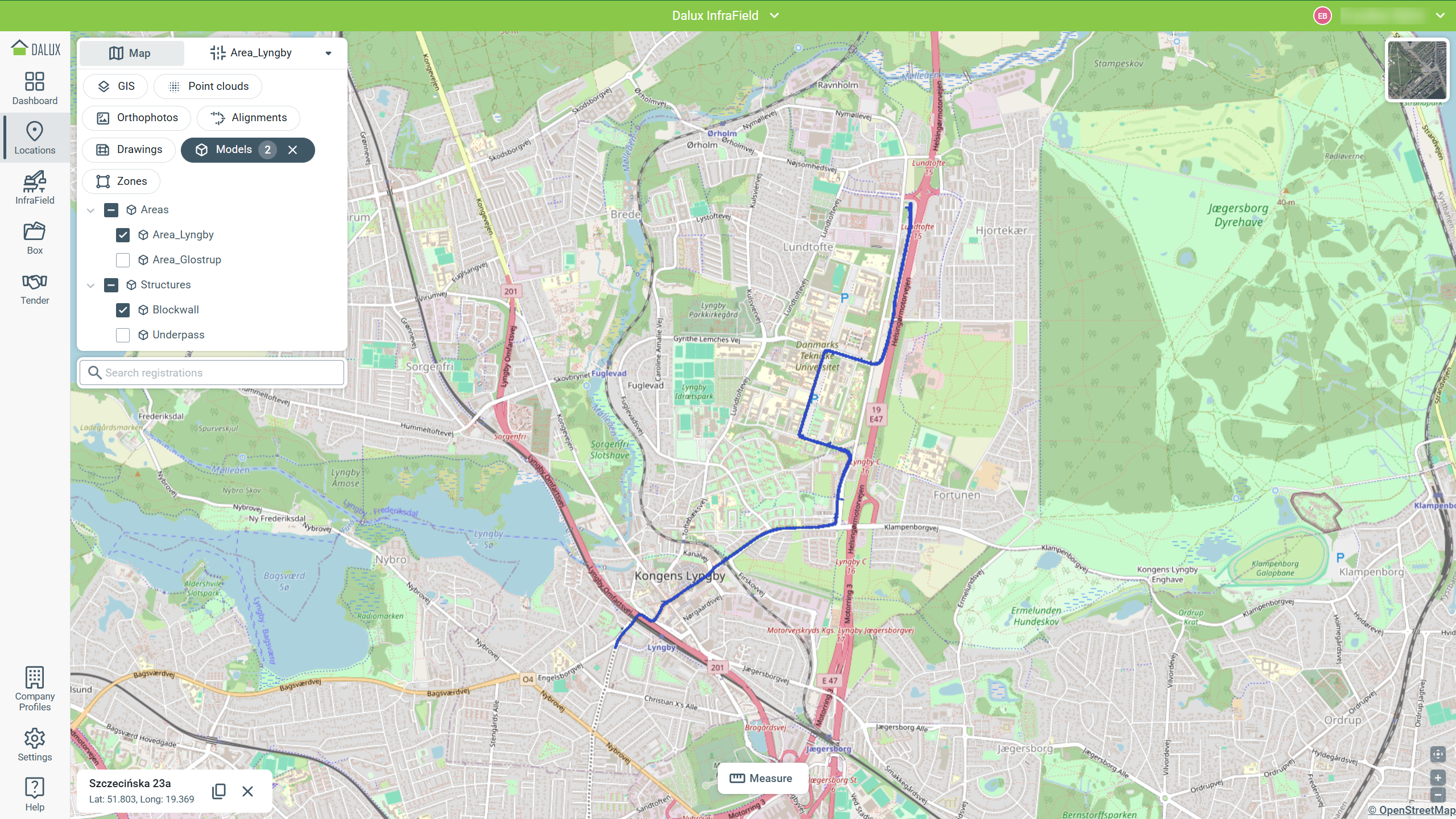

I modelli appaiono come impronte blu sulla cartina e mostrano sempre i modelli combinati di un'area o di una struttura.

Nuvole di punti

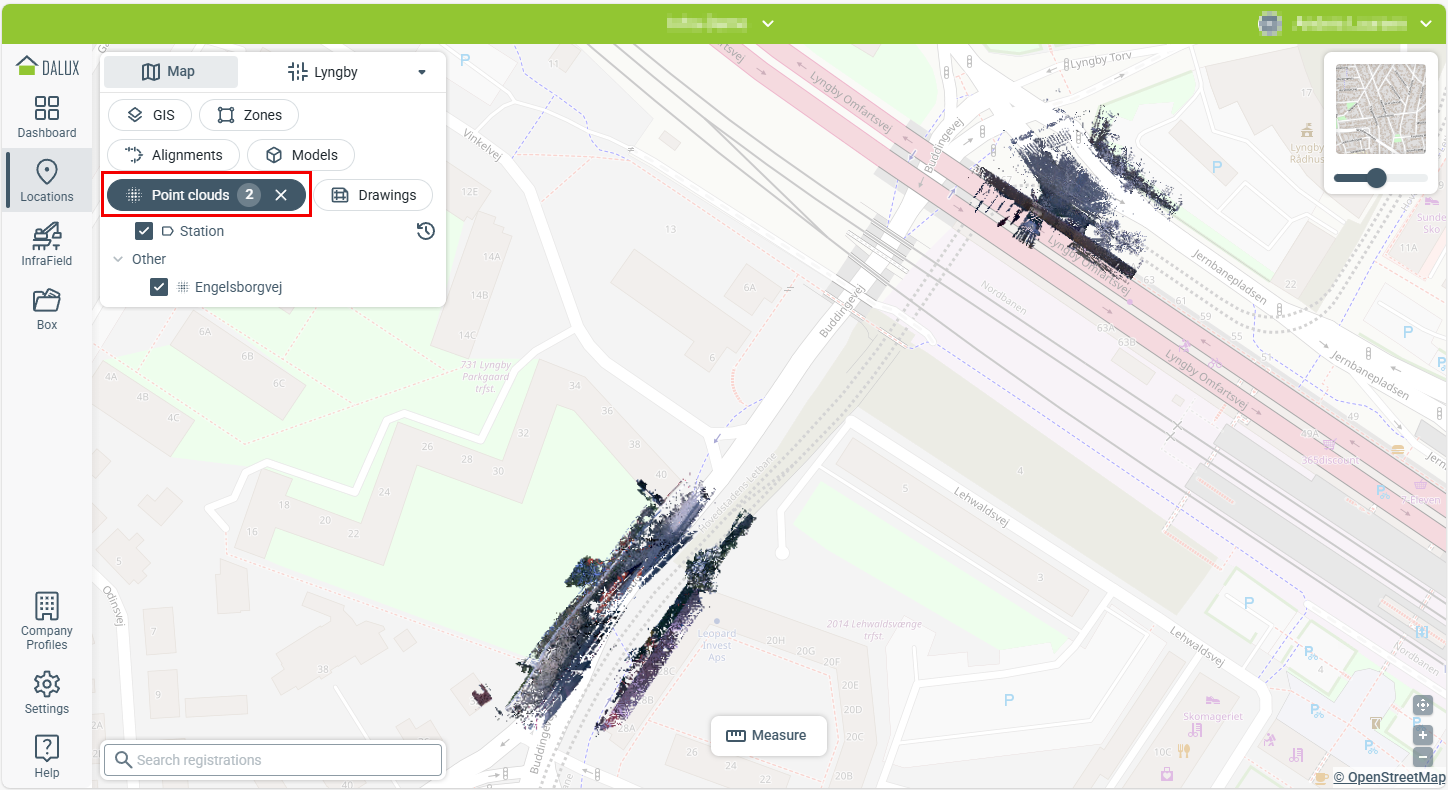

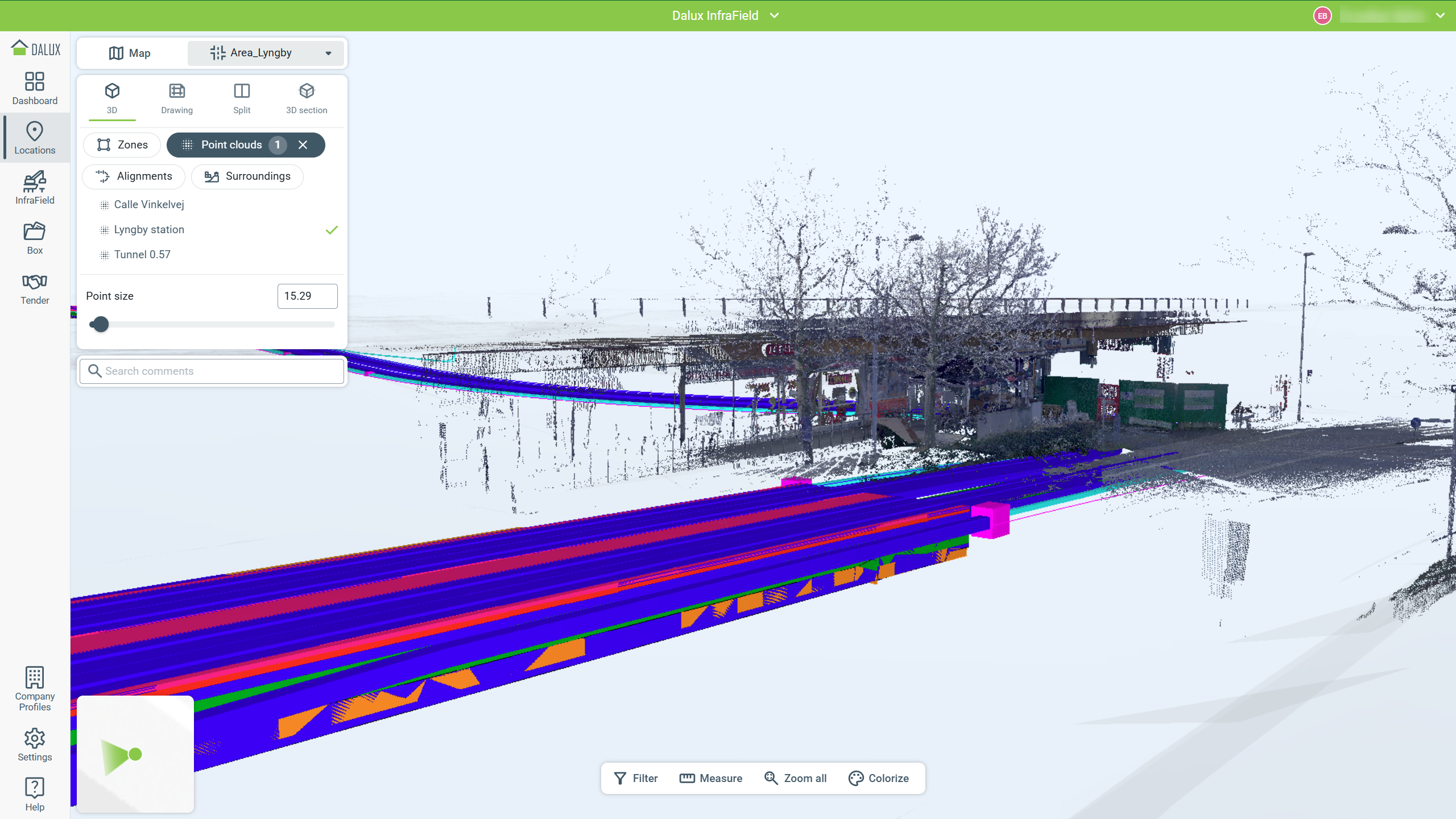

Le nuvole di punti possono essere aggiunte alla cartina selezionandole nel filtro Nuvole di punti. Una volta selezionate, verranno visualizzate sulla cartina.

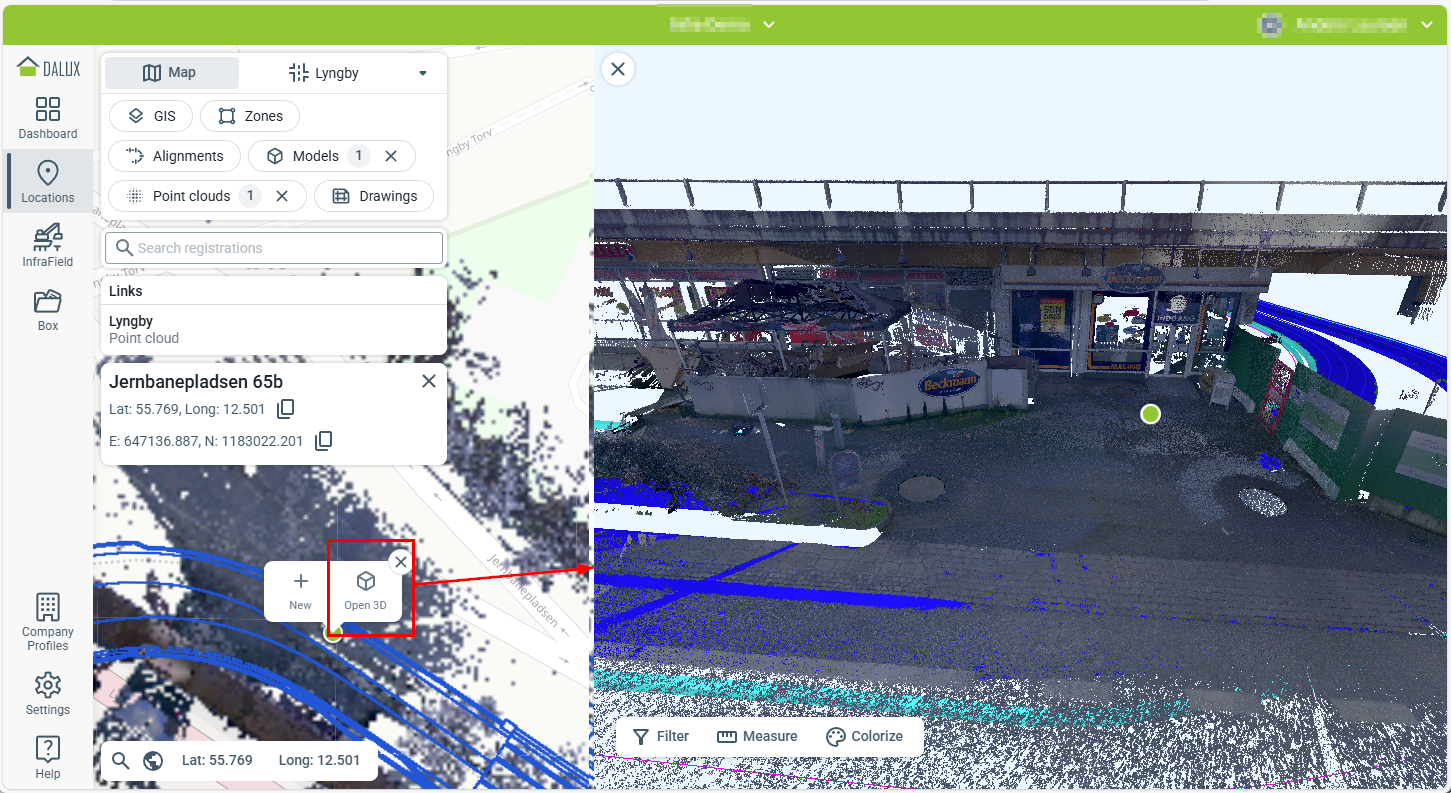

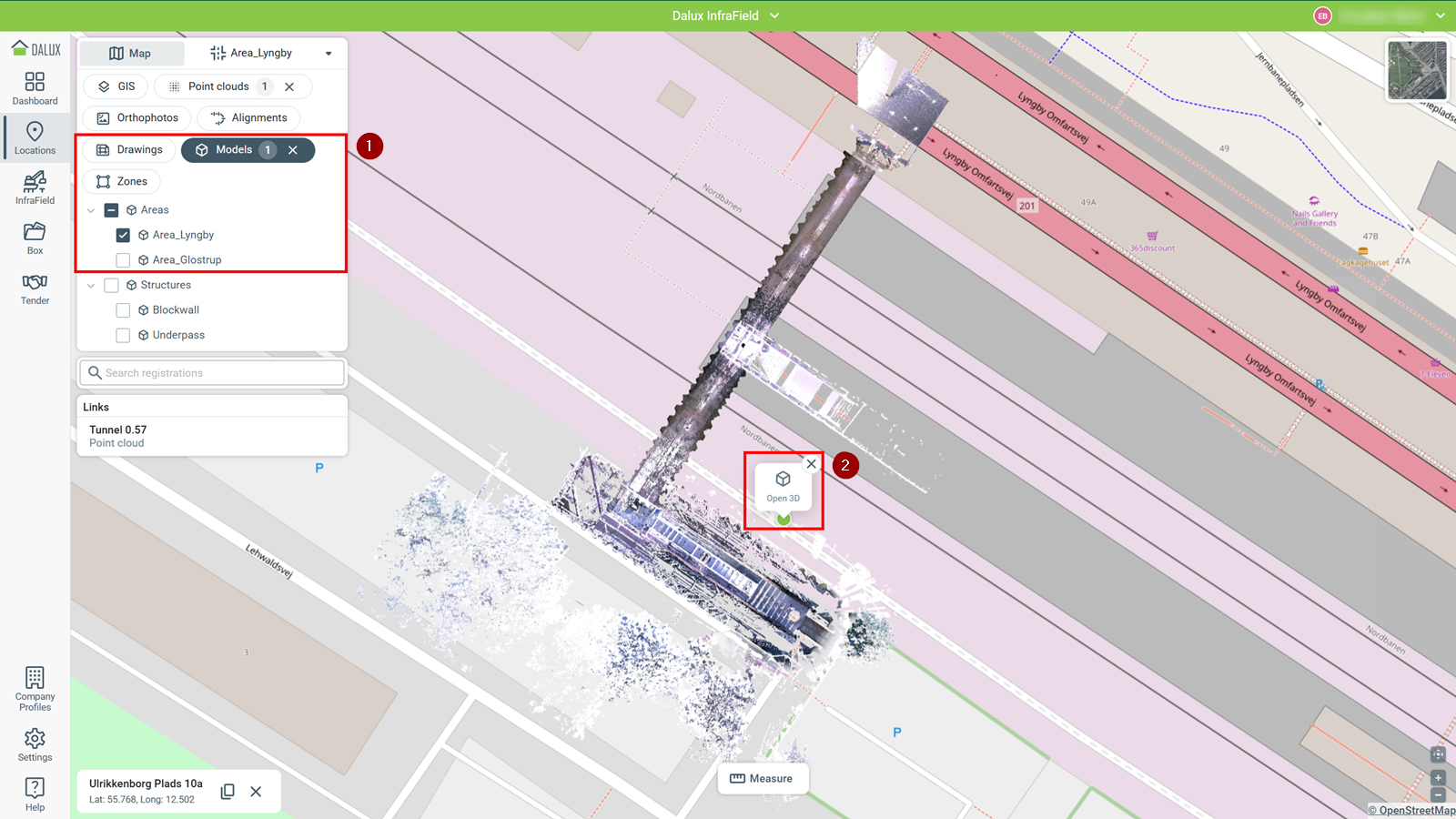

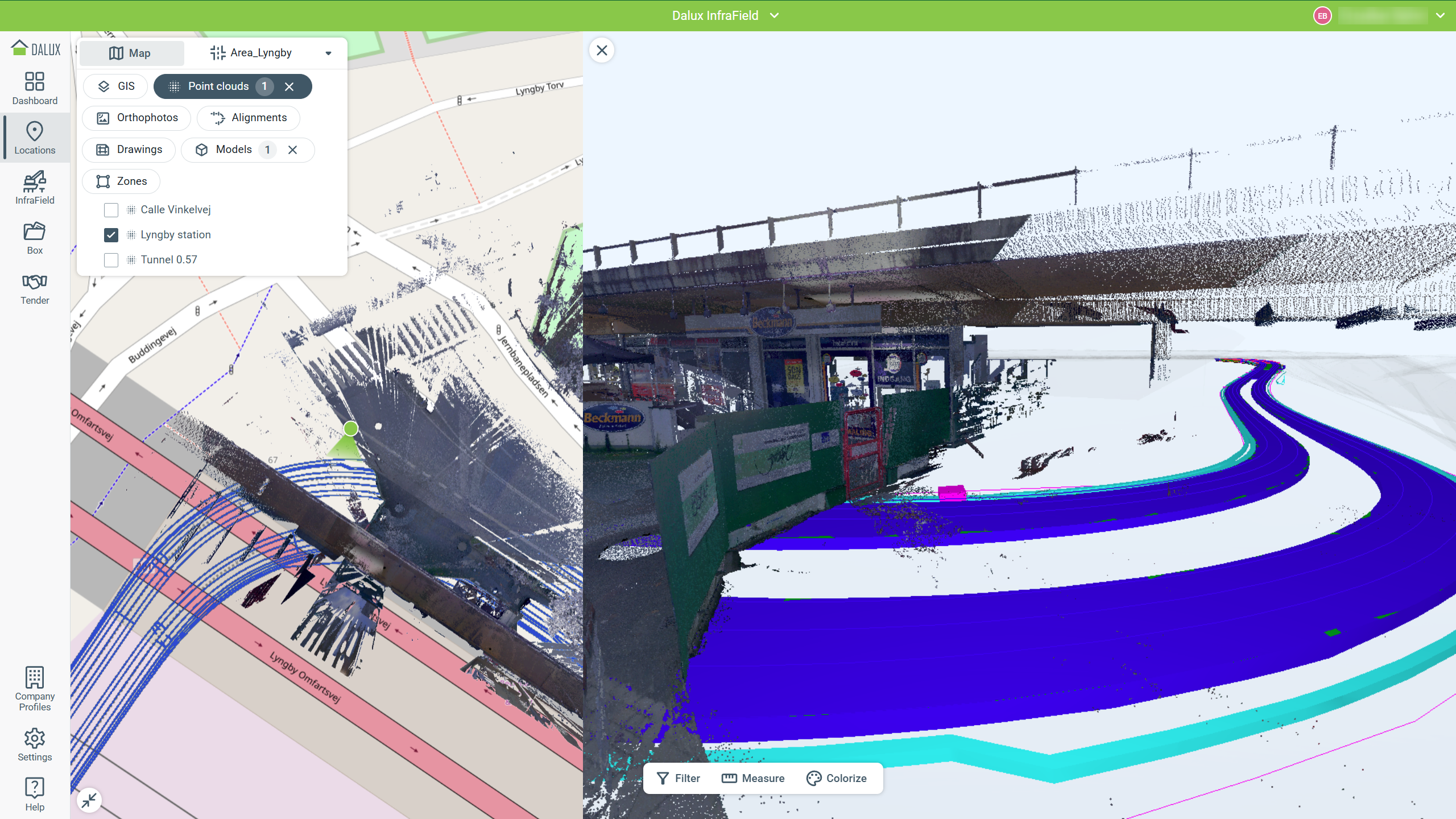

Quando anche Modelli (1) è attivato, puoi cliccare sulla cartina all'interno della nuvola di punti e selezionare Apri 3D (2). Questo apre la nuvola di punti in una vista divisa insieme al modello. Devi selezionare almeno un modello per usare questa opzione.

Contesti 3D della cartina

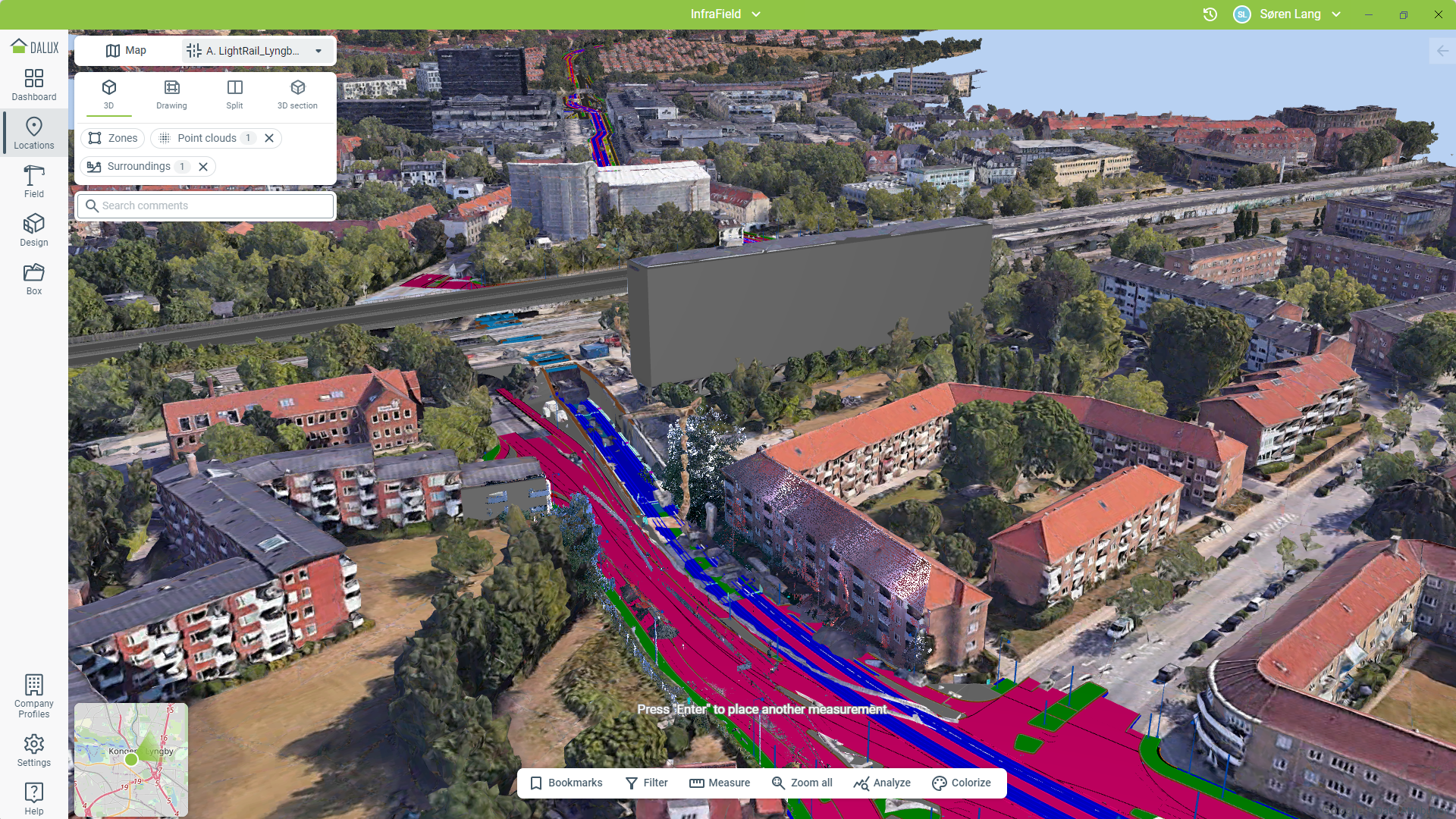

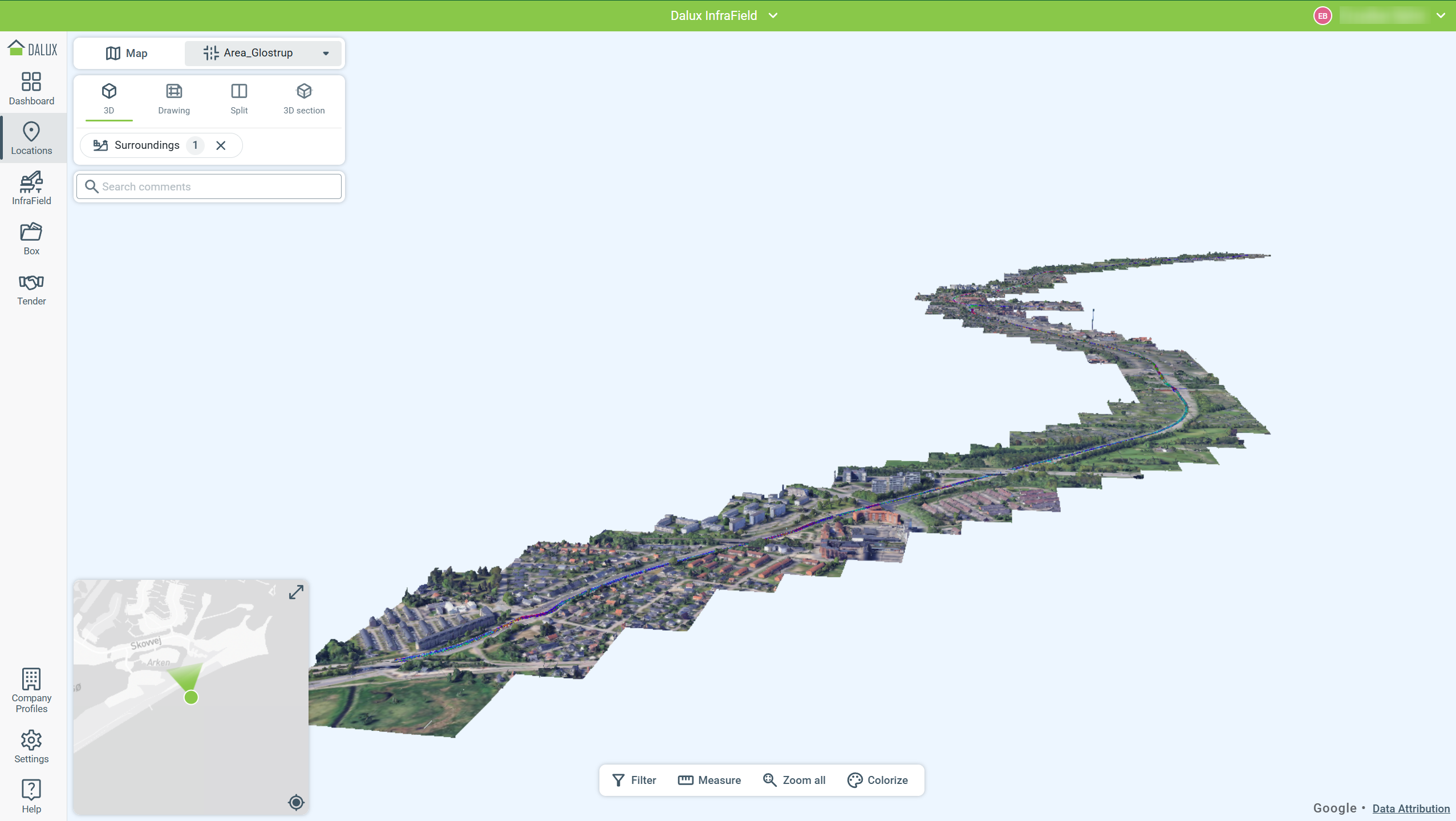

Vedi i tuoi progetti InfraField Pro nel contesto del mondo reale in 3D, con la funzione 3D map presente in Contesto.

Combina zone, nuvole di punti, modelli e mappe 3D per ottenere una rappresentazione realistica del tuo progetto. La mappa 3D verrà caricata come geometria 3D. Puoi utilizzare gli strumenti di misurazione per misurare tra il tuo modello e la mappa 3D.
