Pianificazione dei movimenti terra e gestione di Taglia e riporto

La pianificazione dei movimenti terra nei progetti ferroviari e stradali spesso si basa su modelli di terreno obsoleti e aggiornamenti manuali condivisi tramite email o cartelle. Poiché le condizioni del sito cambiano rapidamente, questo può causare discrepanze tra i piani di design e le condizioni reali, portando a calcoli delle quantità inaccurati e a ritardi nel progetto.

Dalux InfraField consente aggiornamenti continui dei modelli di rilievo, permettendo ai team di confrontare il terreno attuale con le superfici pianificate in una piattaforma condivisa. Questo mantiene la pianificazione dei movimenti terra accurata e trasparente.

La sfida

Nei progetti tradizionali, le quantità dei movimenti terra vengono ricavate da più fonti di dati separate:

• Modelli di design e file di allineamento
• Modelli di terreno di rilievo periodici
• Sezioni e profili in PDF
• Riepiloghi dei volumi basati su Excel

Queste informazioni vengono spesso condivise tramite email, cartelle condivise e disegni stampati, con aggiornamenti eseguiti manualmente. Di conseguenza, i team possono utilizzare dati del terreno obsoleti, avere una visibilità limitata sulle modifiche, fare affidamento su stime delle quantità incoerenti e scoprire discrepanze nei volumi in una fase avanzata del processo. Ciò può portare a incertezza nella pianificazione dei movimenti terra e nell'allocazione delle risorse man mano che l'escavazione procede.

Come Dalux InfraField lo risolve

Dalux InfraField offre un sistema centralizzato per l'archiviazione e la gestione dei Modelli di terreno e delle superfici di riferimento.

I dati di rilievo aggiornati fungono da fonte principale per ricalcolare le quantità durante tutto il progetto.

Ciò garantisce calcoli di Taglia e riporto più accurati, una rilevazione più rapida delle deviazioni e una migliore pianificazione di macchinari, trasporti e utilizzo dei materiali.

I team di pianificazione iniziano importando i dataset essenziali per il calcolo delle quantità:

• Modello di Terreno esistente
• Superfici di design e di formazione
• Allineamenti

Tutti i dataset sono conservati in un unico ambiente coordinato, riducendo la necessità di file separati e garantendo che i calcoli utilizzino dati coerenti e approvati.

Il risultato

Con Dalux InfraField, ottieni:

• Modelli di terreno centralizzati e dati di pianificazione aiutano i progetti infrastrutturali a passare da una pianificazione occasionale basata su documenti a una gestione digitale continua.
• L'accuratezza migliora e l'affidabilità della pianificazione aumenta per le attività di escavazione e di movimento terra.
• Il rischio di cambiamenti di volume imprevisti si riduce, creando una base strutturata e scalabile per una gestione dei movimenti terra più prevedibile nei progetti ferroviari e stradali.

Calcolo di Taglia e riporto per i movimenti terra

Utilizzando la funzione Quantities in Dalux InfraField, il field engineer calcola Taglia e riporto confrontando il terreno esistente con la superficie di formazione.

Questo si ottiene creando superfici in Dalux basate su:

• il Terreno esistente (basato su dati di rilievo)
• il livello di formazione (il livello finale previsto dei movimenti terra)

Il livello di formazione può essere importato come modello di terreno, se disponibile, oppure generato selezionando elementi BIM del tuo modello di design.

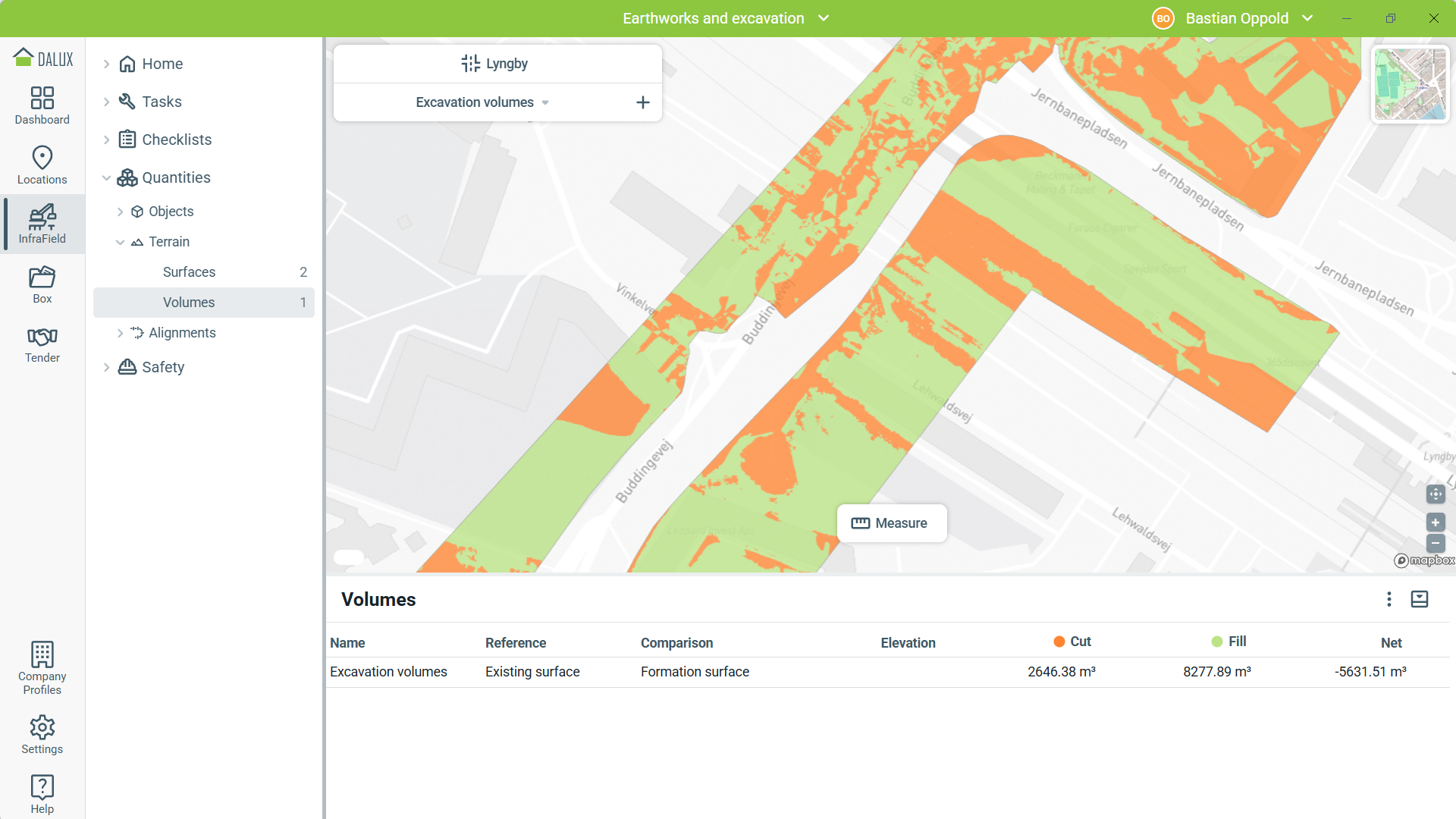

Dalux confronta le due superfici e mostra un riepilogo chiaro dei volumi di Taglia e riporto per l'area di progetto scelta. Questo aiuta gli ingegneri di cantiere a vedere rapidamente le esigenze complessive di escavazione e rilevato.

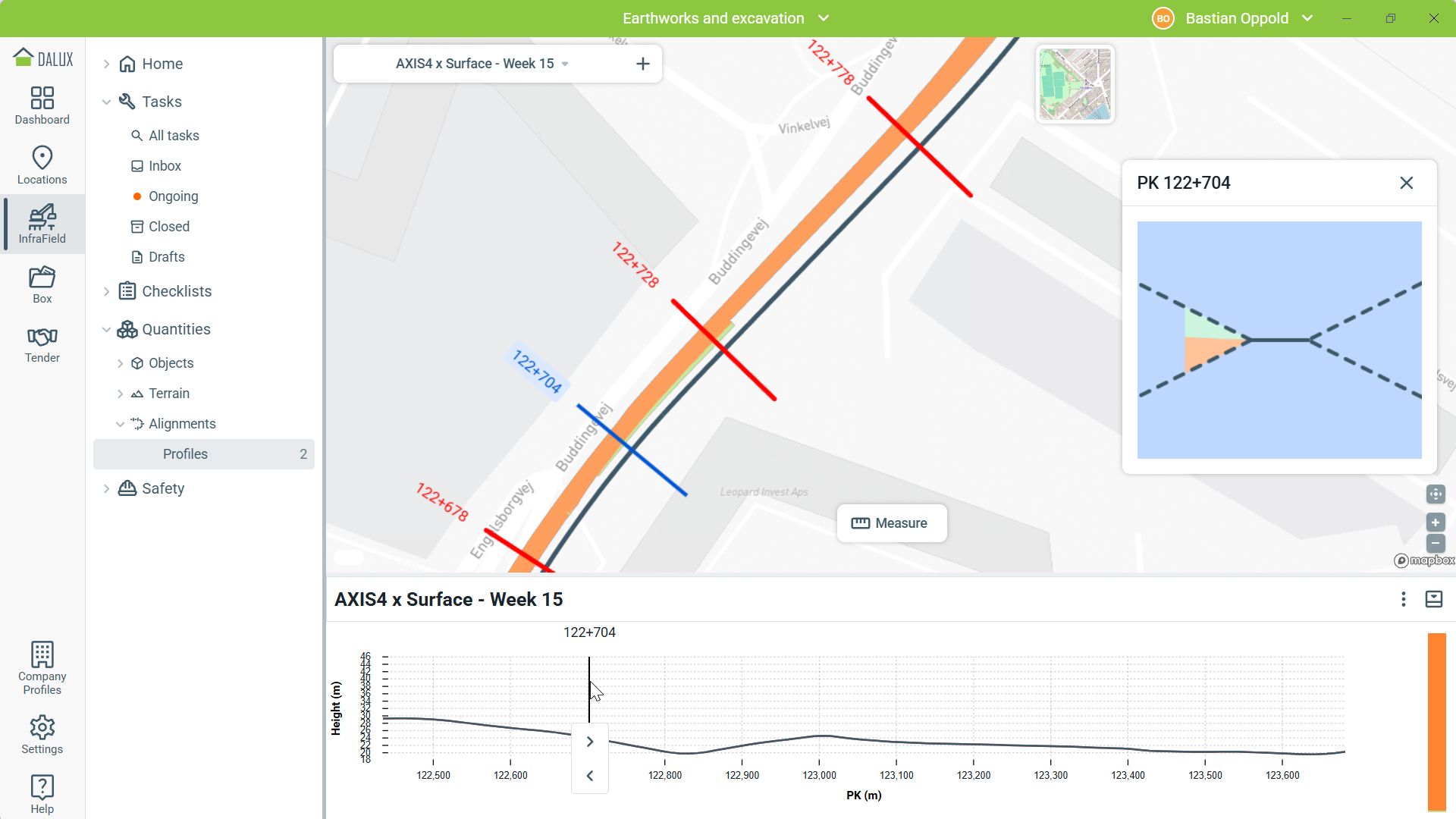

I dati di allineamento possono essere combinati con i dati del terreno per creare un calcolo del profilo.

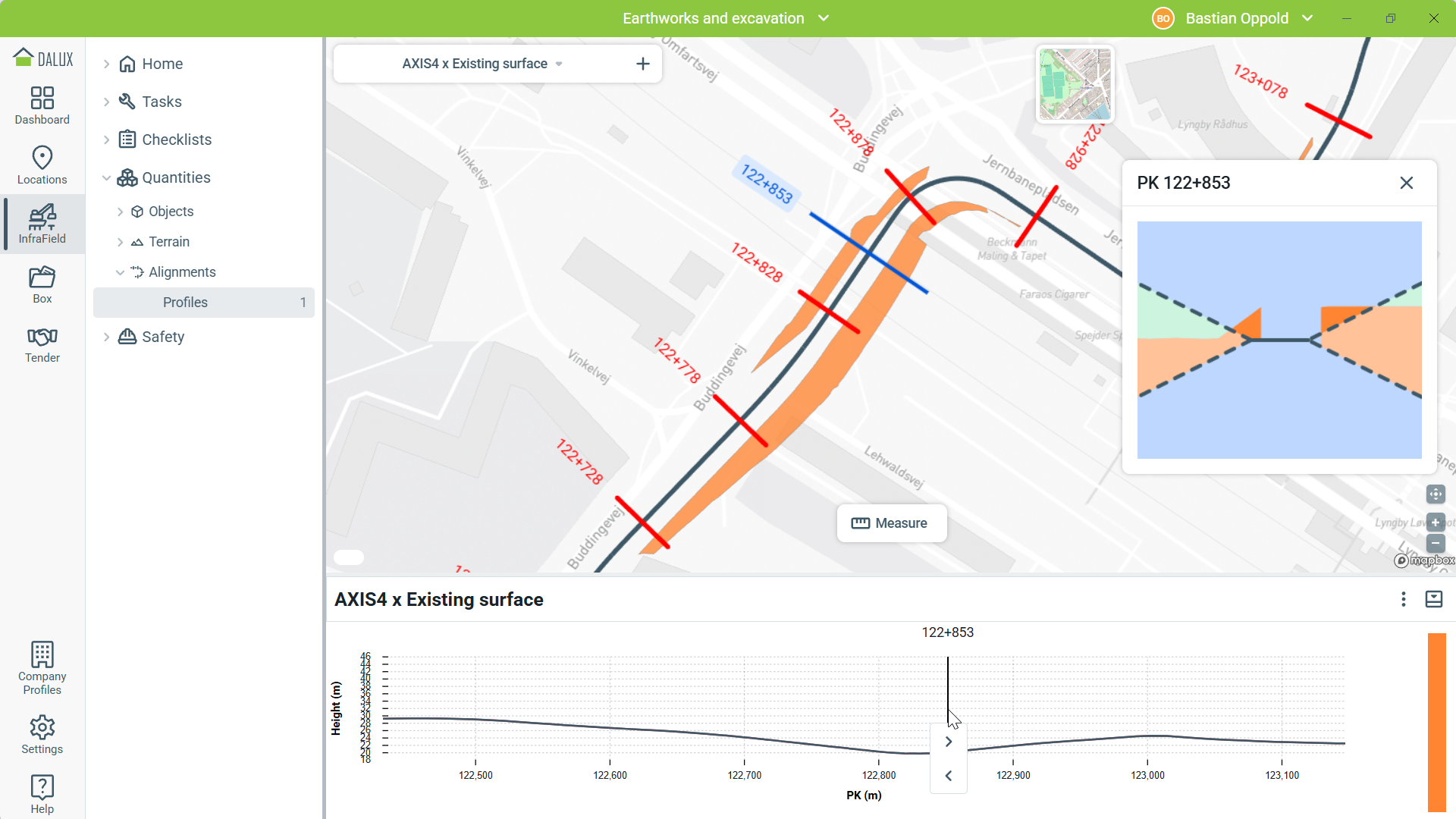

Il profilo visualizza Taglia e riporto lungo la stazione e può includere le pendenze di Taglia o riporto, fornendo una chiara panoramica di dove è richiesto l'escavo o il rilevato.

Questo supporta la pianificazione a fasi, l'allocazione delle risorse e il monitoraggio della produzione lungo il corridoio.

Puoi trovare istruzioni passo passo su come utilizzare le Quantities in questo articolo: Come utilizzare le Quantities in InfraField

Confronto continuo tra terreno e design

In InfraField, puoi aggiornare regolarmente e caricare nuove versioni dei modelli di terreno, assicurando che tutte le aree mostrino le condizioni del sito più recenti. Le Quantities permettono agli ingegneri di cantiere di confrontare continuamente questi modelli di terreno aggiornati con i livelli di design e di formazione.

Questo confronto consente ai team di individuare precocemente potenziali problemi, come differenze rispetto ai livelli pianificati o problemi relativi ai livelli di formazione. È particolarmente utile in aree importanti come sottopassi e approcci ai ponti, zone di transizione tra Taglia e riporto e dove si connettono i sistemi di drenaggio.

Avere una visibilità precoce facilita l'adozione di aggiustamenti tempestivi, il che aiuta a prevenire che gli errori influenzino le fasi successive della costruzione.

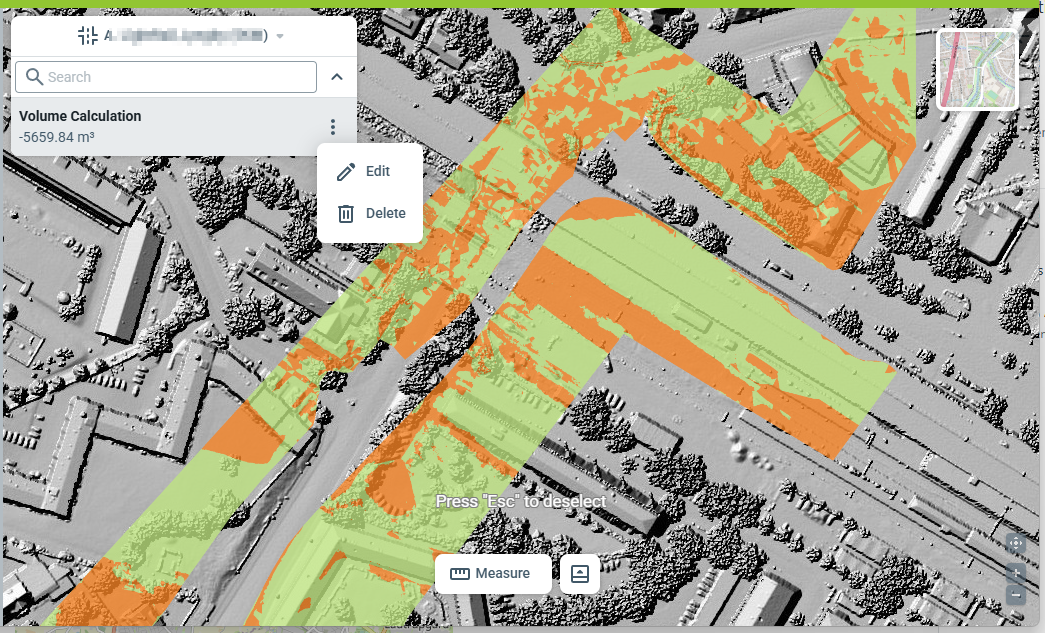

Con ogni modello di terreno aggiornato, è possibile creare una superficie con pochi clic e confrontarla immediatamente con i livelli di formazione e gli allineamenti, così da poter eseguire costantemente calcoli di Taglia e riporto man mano che il progetto procede.

Mantenere aggiornate le versioni del terreno ti fornisce un registro digitale accurato dello sviluppo del sito, che aiuta a tracciare il progresso dell'escavazione nel tempo. Gli aggiornamenti regolari forniscono anche una migliore visibilità sull'uso dei macchinari, sul trasporto e sulla distribuzione dei materiali, e rendono più facile individuare eventuali differenze rispetto ai livelli di formazione pianificati o ai volumi previsti prima che influiscano sulle fasi successive della costruzione.

Dalle stime statiche al controllo continuo delle Quantities

Dalux InfraField riunisce dati di terreno e design in un'unica piattaforma, facilitando l'ottenimento di calcoli di Taglia e riporto accurati e aggiornati, basati sulle condizioni del sito in corso.

Questo può aiutare a migliorare la pianificazione dei movimenti terra, la gestione delle risorse e l'individuazione precoce di eventuali problemi.

I vantaggi dell'uso di InfraField per la pianificazione dei movimenti terra e la gestione di Taglia e riporto sono:

• Avere tutti i dati di terreno e di design in un'unica posizione garantisce che i calcoli delle quantità siano coerenti e accurati
• Gli aggiornamenti regolari rendono possibile notare rapidamente eventuali modifiche e monitorare il progresso dell'escavazione
• Informazioni accurate su volumi e profili aiutano con l'uso delle risorse e la pianificazione per ogni fase della costruzione
