Come usare le immagini 360 in InfraField su desktop

Questo articolo mostra come usare le foto 360 in InfraField per ottenere informazioni visive sul cantiere da qualsiasi luogo. Le foto 360 permettono di confrontare acquisizioni di diversi momenti e di creare registrazioni direttamente dall'immagine.

Le foto 360 nelle Strutture funzionano come in Dalux Field, scopri di più su come impostare e utilizzare la funzione nelle Strutture in questo articolo: Come usare le foto 360

Quando lavori con le foto 360 sulla Cartina, InfraField permette il caricamento multiplo delle foto e il loro posizionamento automatico se contengono geoinformazioni.

Se vuoi imparare come scattare e visualizzare le foto 360 su mobile, leggi questo articolo: Come usare le foto 360 in InfraField su mobile

Come caricare foto individuali nelle Posizioni

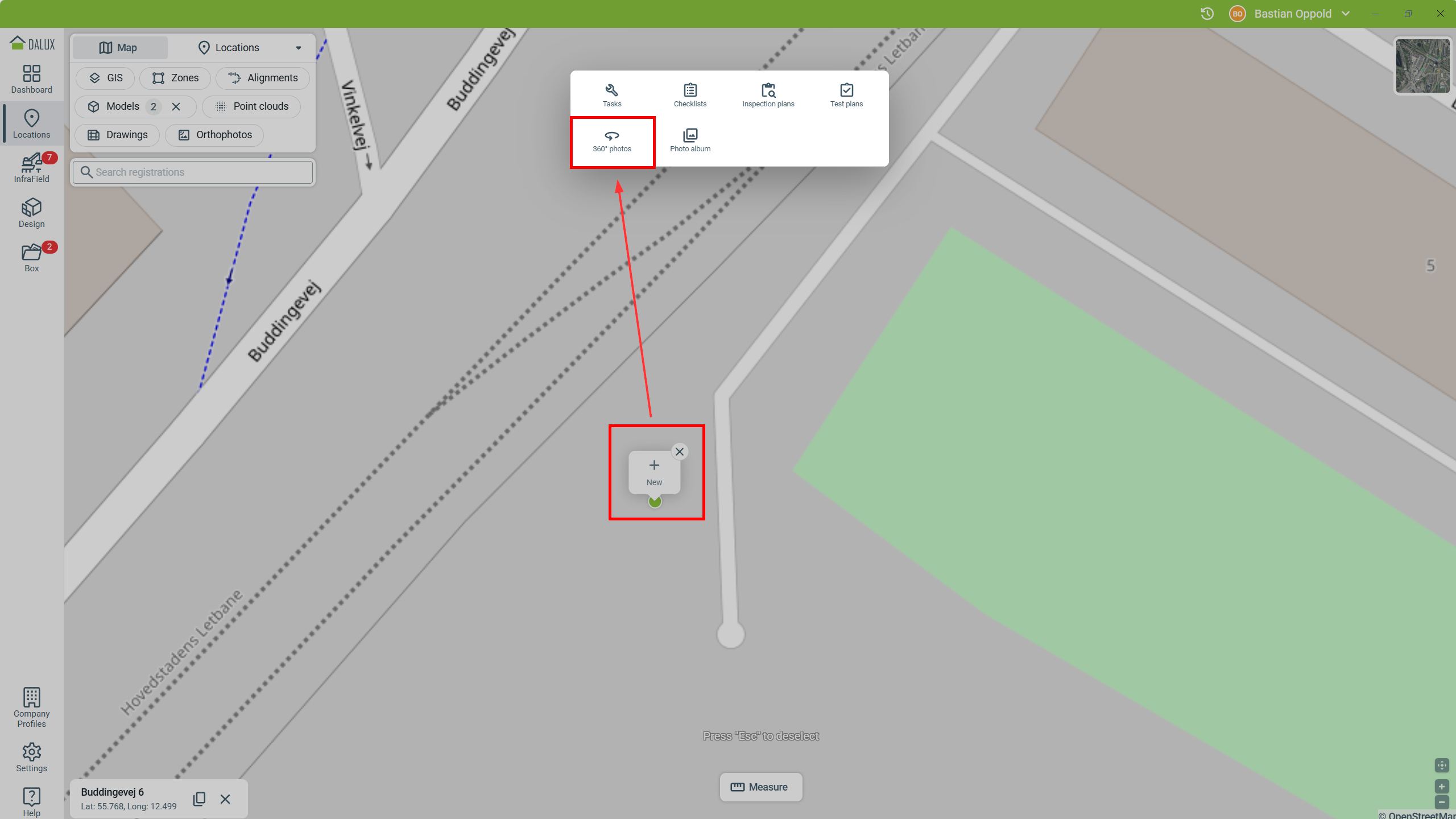

Per caricare singole foto 360 in una Posizione specifica, consigliamo di andare a:

PosizioniVai alla posizione sulla Cartina, nei disegni o nella vista dall'alto dell'AreaTocca la posizione della fotoNuovofoto 360

Questo posizionerà la tua foto 360 in questa Posizione specifica.

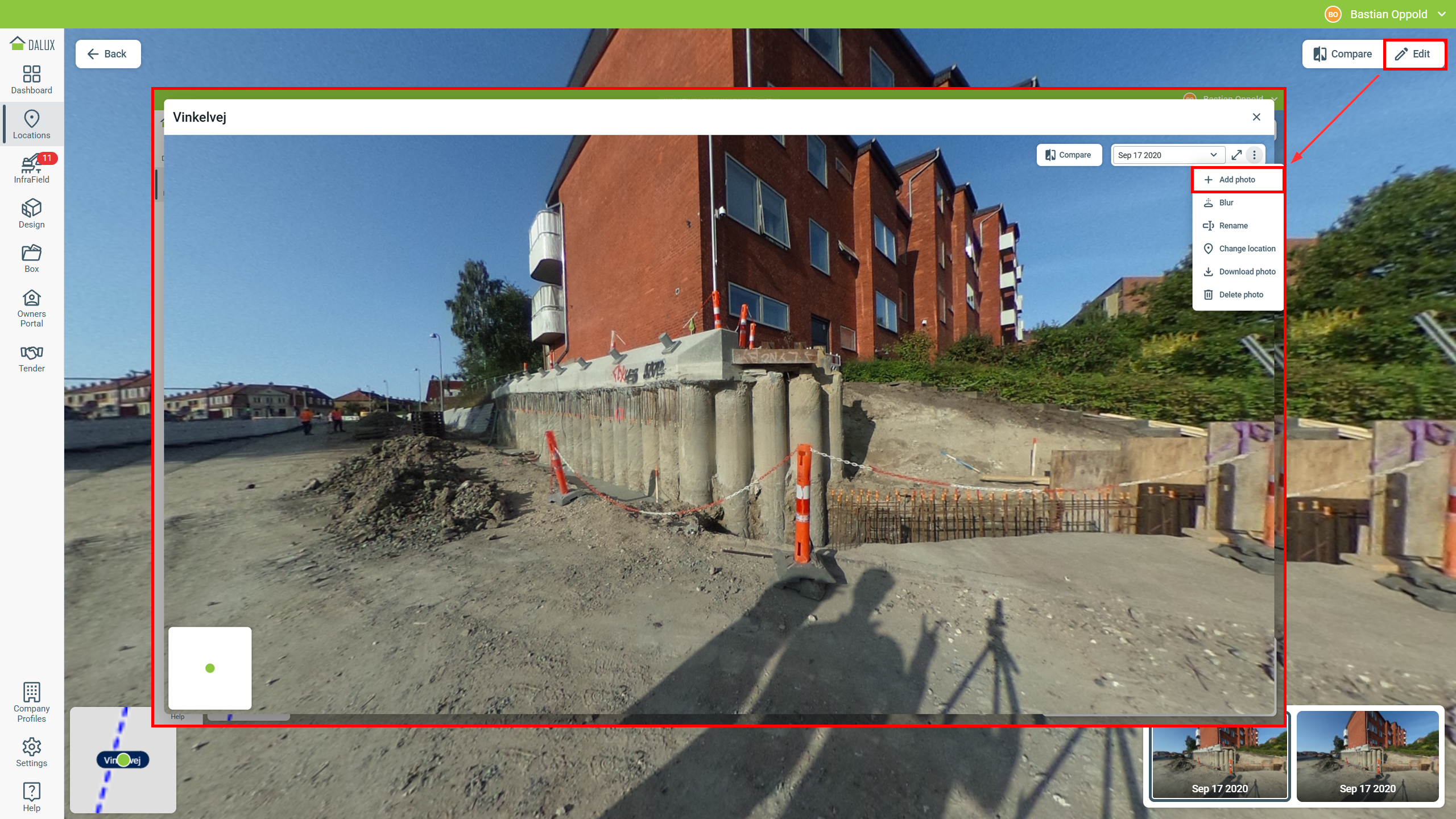

Puoi aggiungere più versioni alla stessa immagine andando su:

PosizioniVai alla posizione della fotoClicca sulla foto per aprirlaModificaAggiungi foto

La foto caricata verrà salvata come nuova versione, permettendoti di confrontare le foto 360 su desktop.

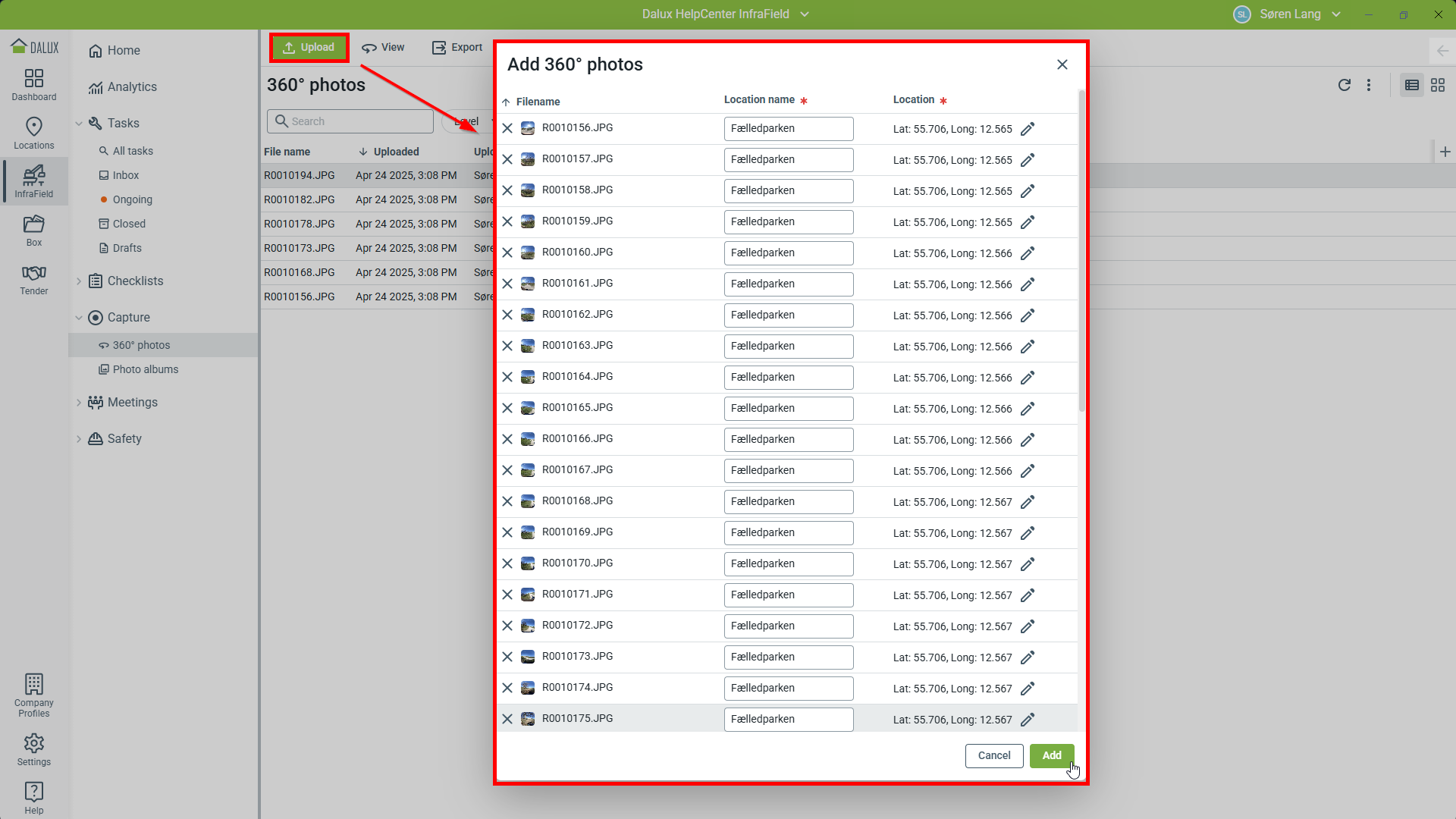

Caricamento multiplo di foto con geolocalizzazione

Puoi caricare più foto contemporaneamente e posizionarle manualmente o automaticamente se contengono dati di georeferenziazione. Questo si fa andando a:

InfraFieldAcquisiscifoto 360Carica

Dopo aver selezionato tutte le foto dal tuo PC, puoi aggiungere la posizione di tutte queste foto nella nuova finestra di dialogo.

Se le foto includono la geolocalizzazione, il campo 'Posizione' viene compilato automaticamente. Puoi comunque modificarlo prima di caricarle.

Come visualizzare e modificare le foto 360 su desktop

Puoi aprire le foto 360 accedendo a

InfraFieldAcquisisciFoto 360°Fai doppio clic su una foto per aprirla

o

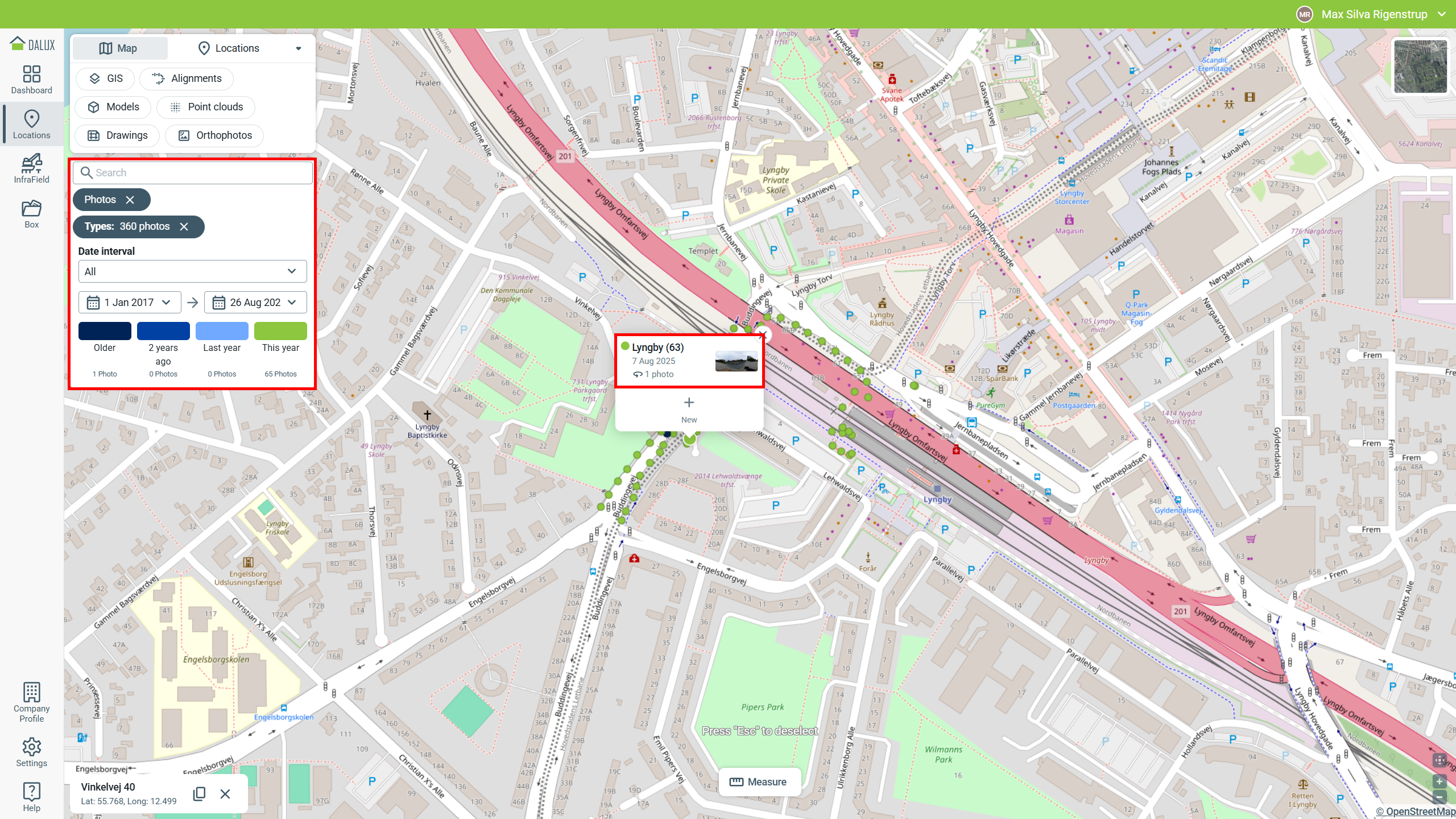

PosizioniFiltra per foto 360Vai alla posizione nella Cartina o nei disegniClicca sul punto della fotoSeleziona la foto dall'elenco

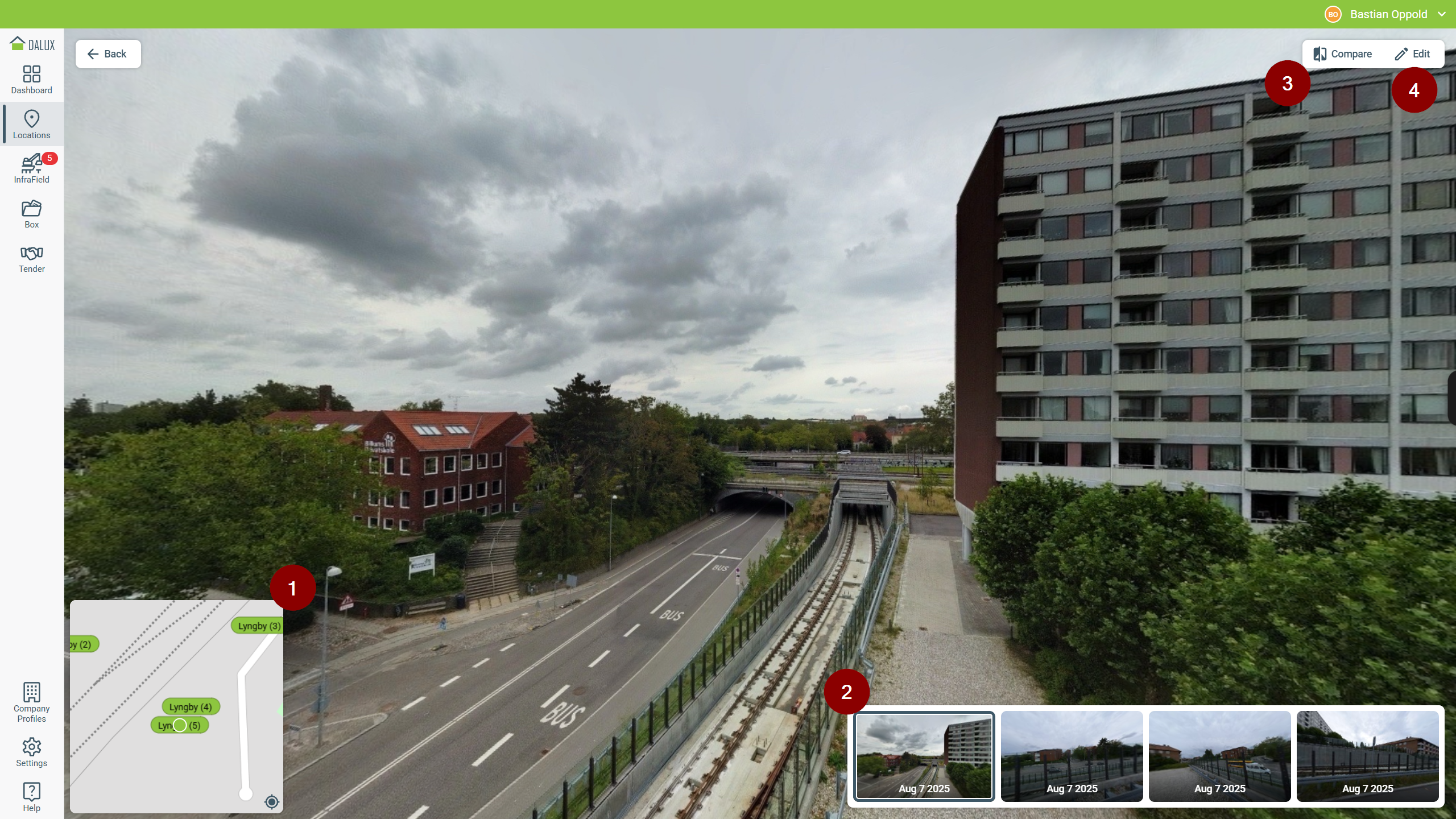

Modalità di visualizzazione

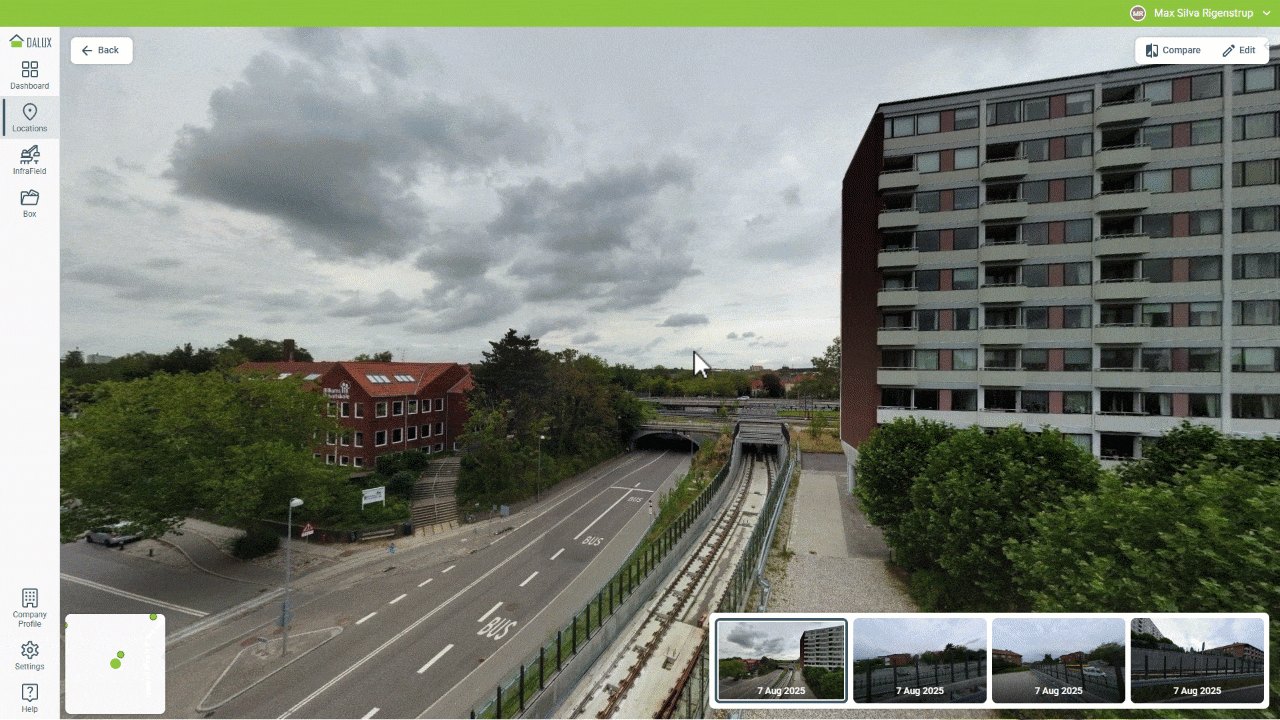

Quando visualizzi la foto 360, puoi tenere premuto e trascinare il tasto sinistro del mouse per ruotare l'immagine e usare la rotellina del mouse per ingrandire o ridurre.

1. In basso a sinistra, vedrai una mini cartina che ti permette di vedere la posizione sulla Cartina o sul disegno in cui è posizionata la foto.

2. Se la foto è posizionata sulla Cartina o in un'Area, ottieni un'anteprima delle immagini vicine. Questo rende più semplice trovare angolazioni migliori di alcuni oggetti.

3. La funzione Confronta ti consente di confrontare la foto aperta con altre versioni di questa immagine o con il Modello 3D. Per saperne di più nella sezione sottostante.
4. Modifica ti porterà in modalità di modifica.

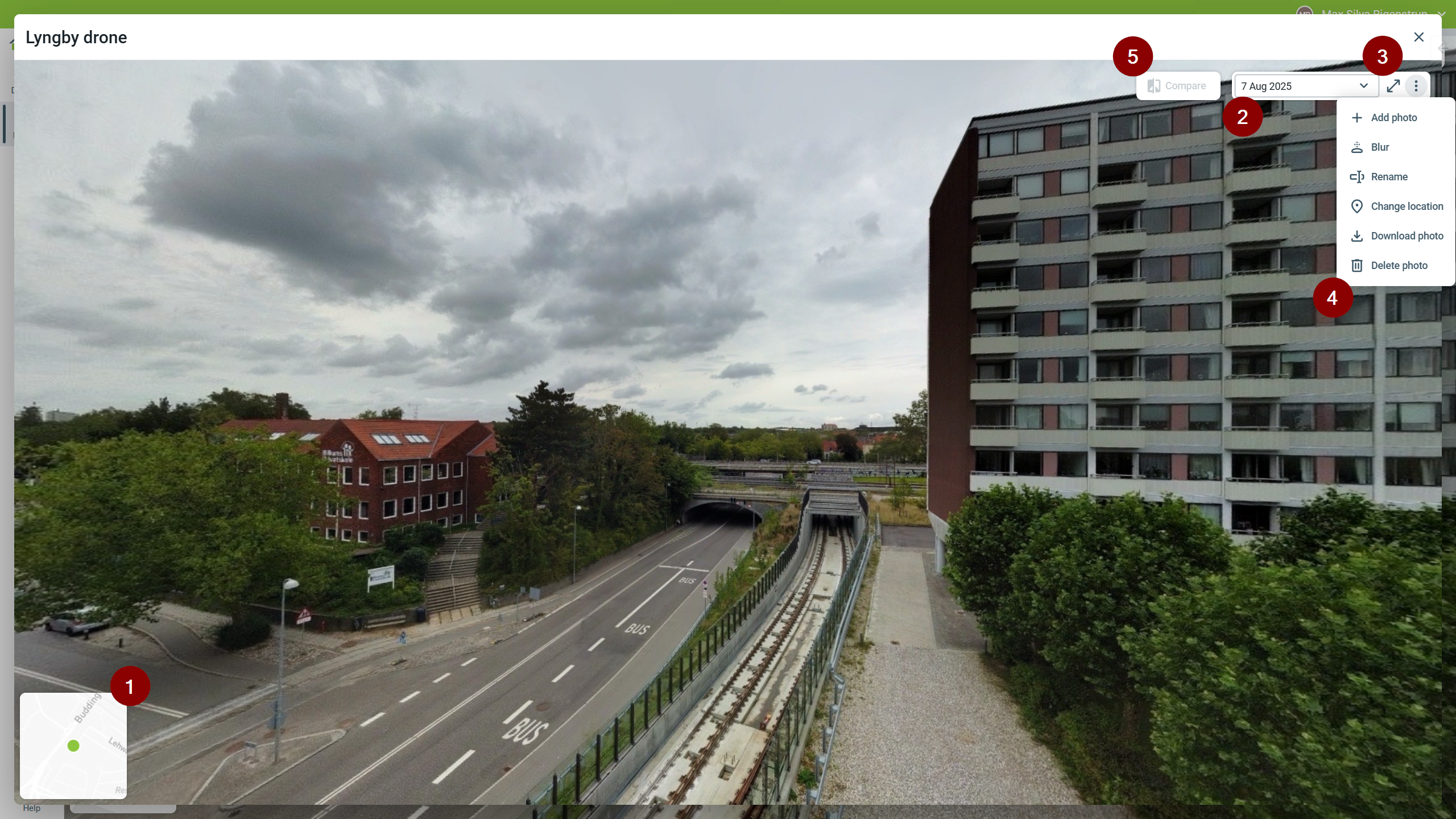

Modalità di modifica

1. La mini Cartina è disponibile anche in modalità di modifica.

2.  Puoi utilizzare il selettore della data per aprire una foto nella stessa posizione scattata in una data diversa.

3. nasconderà tutti gli elementi del menu per un'esperienza a schermo intero.

4. Il menu ti offre alcune funzioni aggiuntive, come

   • Aggiungi foto: Carica una nuova versione di questa foto, ad esempio da una data diversa.
   • Sfocatura: Sfoca manualmente le parti sensibili della foto.
   • Rinomina: Assegna un nuovo nome alla foto (e alle sue versioni).
   • Cambia ubicazione: Seleziona una nuova ubicazione per la foto (e le sue versioni).
   • Scarica foto: Scarica la foto sul tuo disco locale.
   • Elimina foto: Elimina la foto selezionata. Altre versioni di questa Posizione saranno comunque disponibili.
5. Con Confronta, puoi confrontare l'immagine con altre versioni di questa immagine o con il Modello 3D.

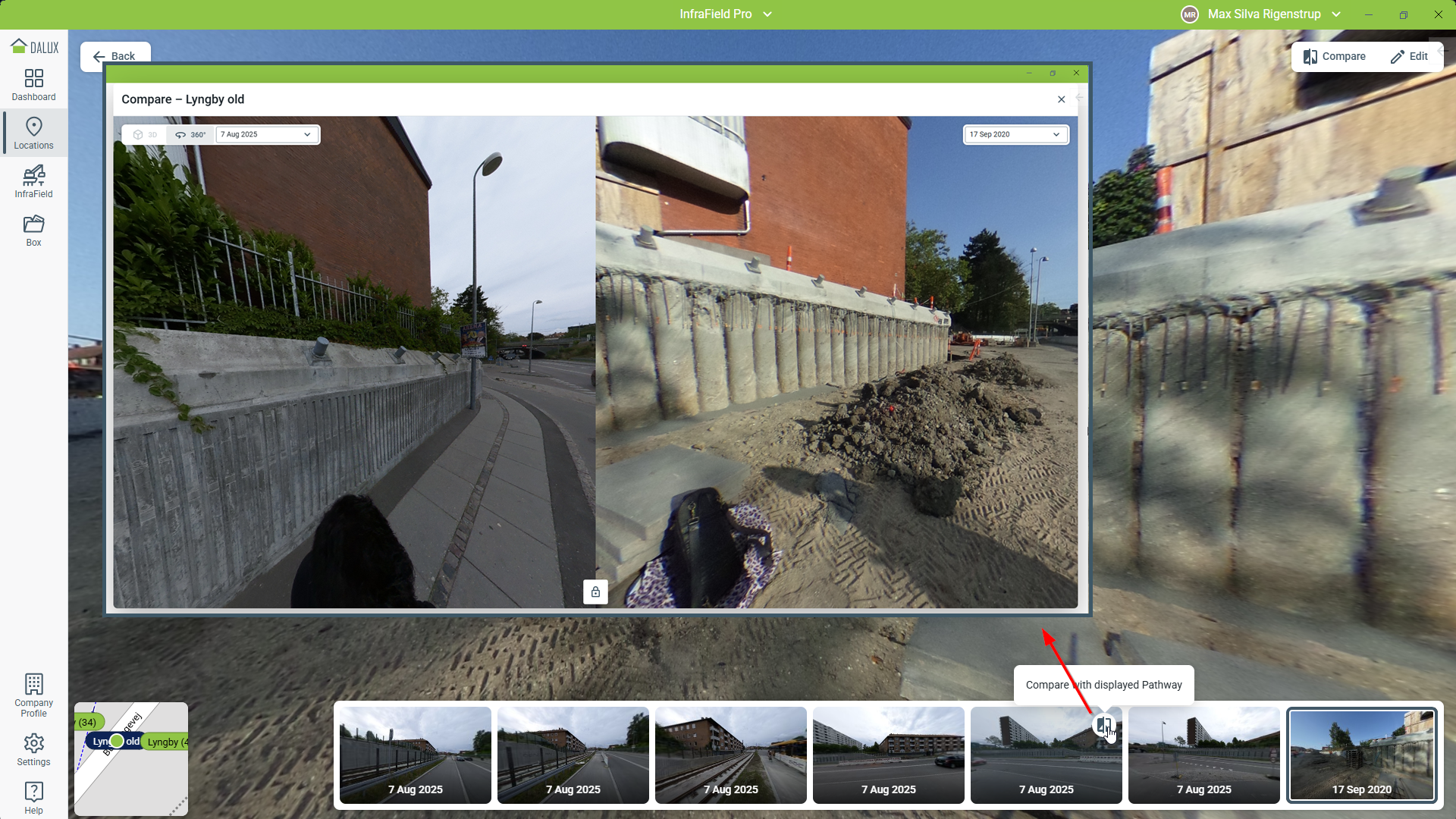

Confronta due foto 360

Con la funzione Confronta, puoi visualizzare affiancate le foto 360 della stessa registrazione. Con il selettore della Data, puoi confrontare le foto con versioni precedenti per monitorare le modifiche durante il progetto.

Vedrai un'anteprima delle foto con cui puoi effettuare il confronto.

Usa i selettori della data per passare tra versioni diverse così da poter monitorare le modifiche durante la cronologia del progetto.

Per impostazione predefinita, puoi navigare separatamente entrambe le immagini. Clicca sul pulsante per bloccare entrambe le immagini insieme, così puoi muoverle simultaneamente.

In alternativa, puoi anche usare la funzione Confronta direttamente dal riquadro di anteprima. Il pulsante appare quando passi il cursore del mouse su una miniatura.

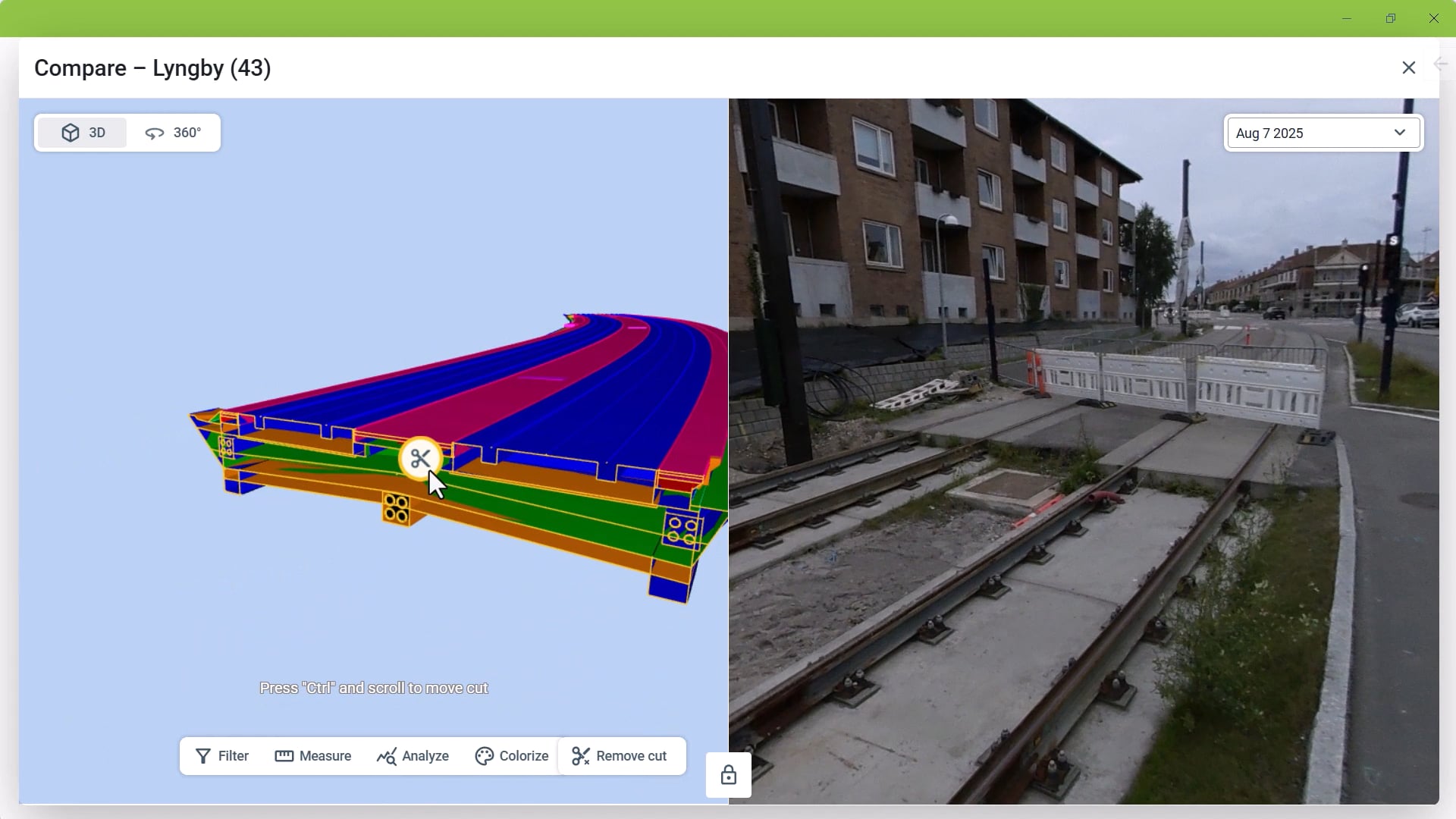

Confronta foto 360 con il BIM

Se la foto è posizionata in una Struttura, hai l'opzione di confrontarla con il Modello 3D.

Se la foto è posizionata sulla Cartina o in un'Area, hai l'opzione di confrontarla con immagini posizionate nelle vicinanze o con un Modello 3D nelle vicinanze.

Con la modalità di confronto aperta, clicca su 3D.

Come quando si confrontano due foto 360, la vista può essere sincronizzata e bloccata. Nella vista 3D hai molte delle stesse opzioni delle Posizioni, come creare tagli, misure e filtri.
