Dalux InfraField consente di visualizzare e gestire dati GIS e file LandXML direttamente sulle mappe del progetto.
Integra design, rilievo e coordinate reali in un'unica vista, aiutando i team a navigare e annotare i progetti infrastrutturali.
Per una panoramica dei formati dati supportati, leggi questo articolo: Formati dati supportati in InfraField.
Permessi
Per creare, eliminare o modificare dati GIS, è necessario avere il ruolo di amministratore del progetto o far parte di un gruppo di utenti personalizzato con il permesso di visualizzare e modificare aree, edifici e posizioni.
GIS e LandXML
Assicurati che il sistema di coordinate sia configurato prima di caricare i file, poiché tutti i file caricati saranno posizionati automaticamente e non potranno essere regolati manualmente. Puoi leggere di più in questo articolo: Come impostare i sistemi di coordinate

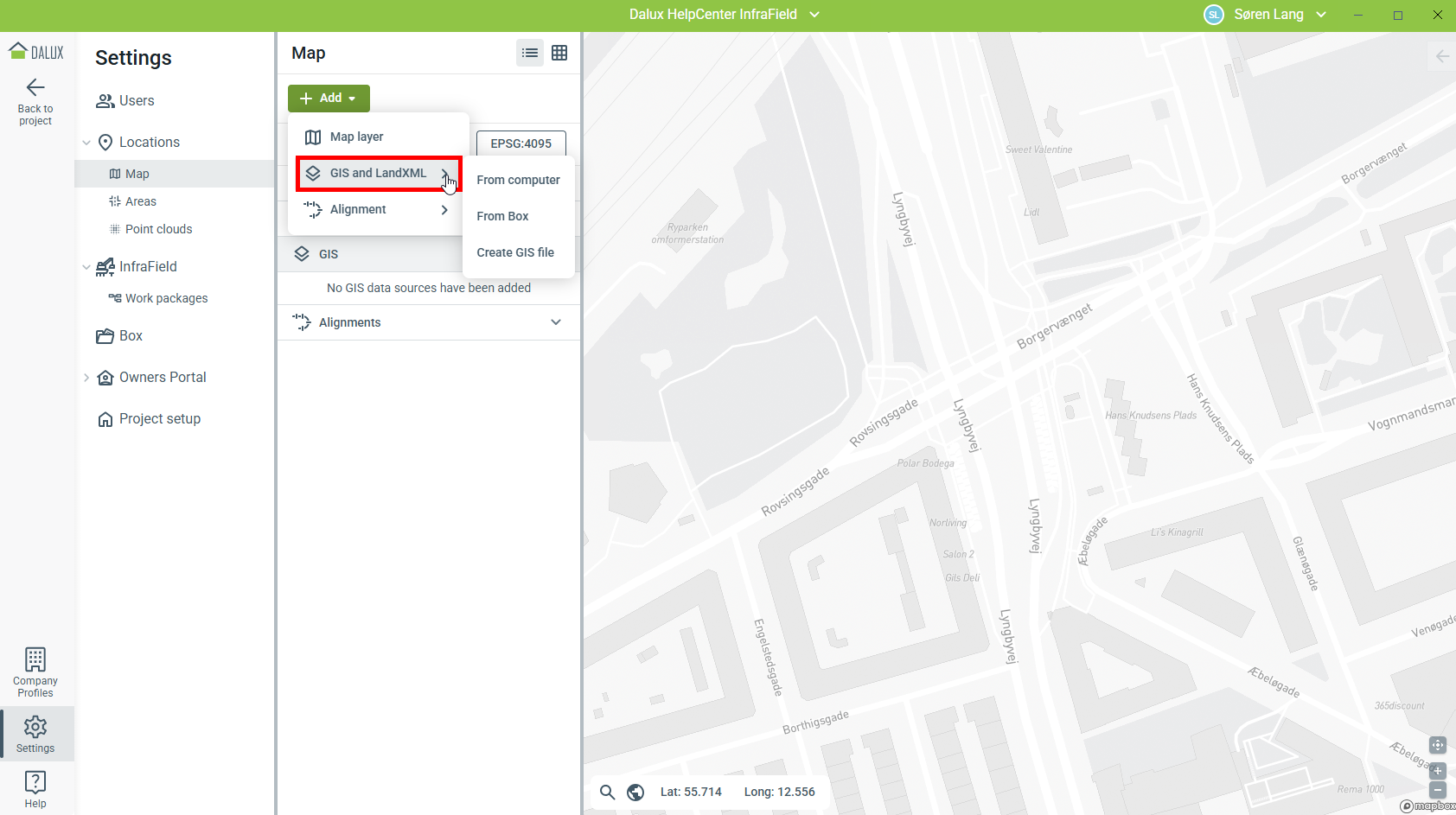

Per caricare file GIS o LandXML nel progetto, vai a
Impostazioni
Posizioni
Cartina
Aggiungi
GIS e LandXML
Puoi aggiungere dati GIS dal tuo computer, da Box o creando dati GIS direttamente in InfraField.
I formati supportati sono: GML, KML, KMZ, LandXML e SHP (zippato).
Carica dal computer o da Box
Quando si caricano file da Box in un progetto con più aree di file, solo i file approvati nell'area File pubblicati saranno visibili agli utenti finali in Posizioni. Questo vale anche quando si carica un file dal proprio computer e lo si aggiunge successivamente a Box.

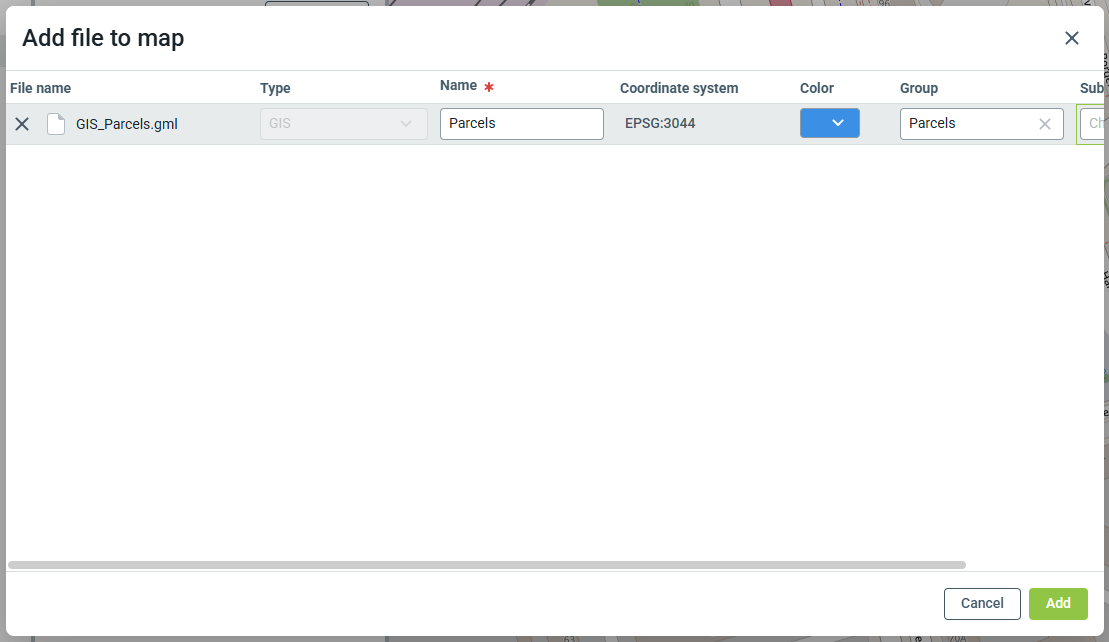

Quando si aggiunge dati GIS, è necessario inserire le informazioni sul file.
Nome: Il nome visualizzato in Posizioni.
Sistema di coordinate: Se il file contiene un sistema di coordinate, verrà visualizzato qui. Se non viene visualizzato alcun sistema di coordinate, il file utilizzerà quello predefinito del progetto.
Nota
Non modificare questo valore; se il sistema di coordinate è diverso da quello utilizzato nel progetto, Dalux convertirà le coordinate durante il caricamento del file.
Colore: Questo imposterà il colore predefinito per i dati GIS.
Gruppo: Usato per categorizzare il GIS in cartelle nel modulo Posizioni.
Sottogruppo: Usato per categorizzare il GIS in sottocartelle nel modulo Posizioni.
I file devono essere elaborati prima che i dati vengano visualizzati all'utente finale in Posizioni.

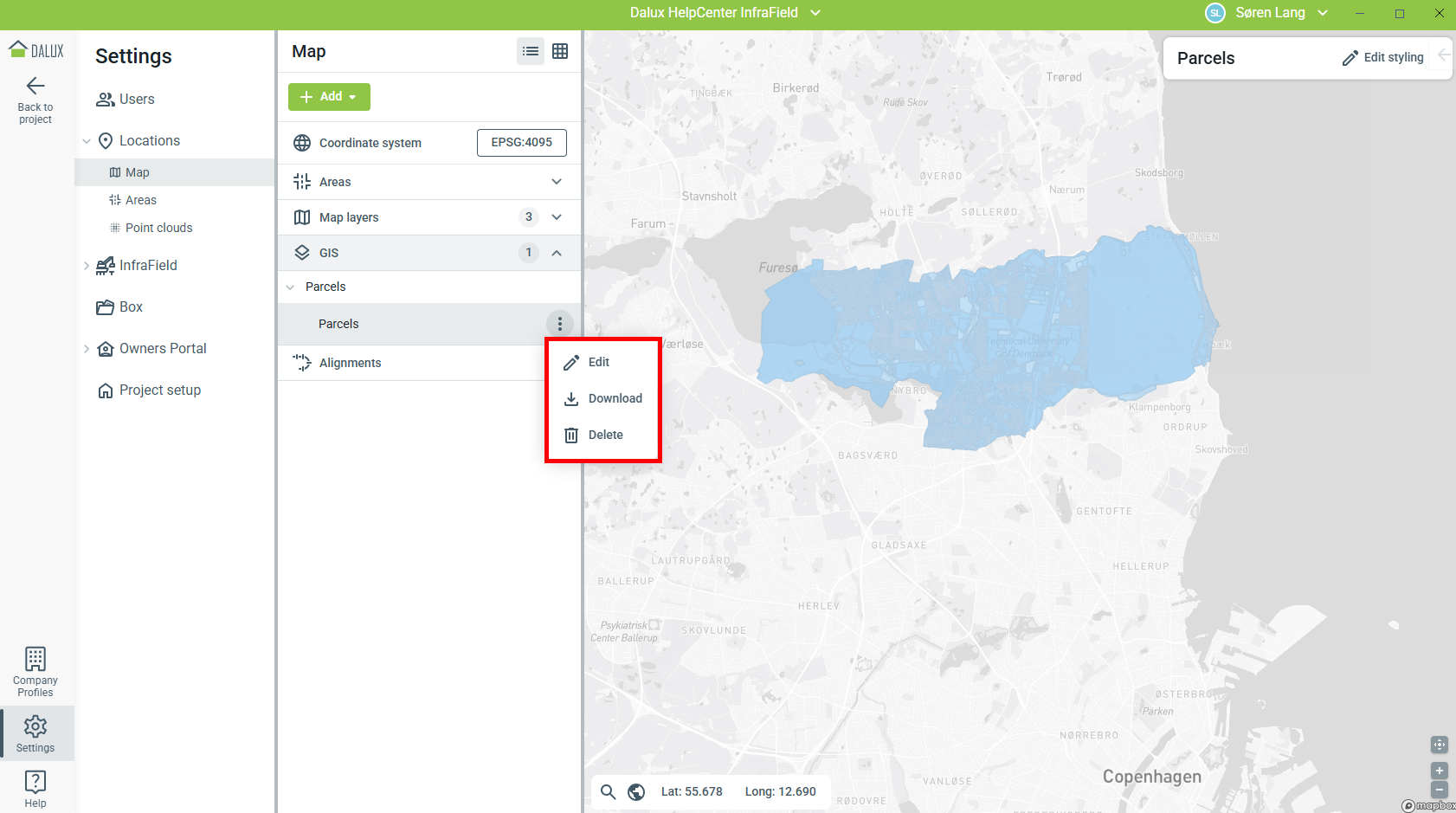

Fai clic su
Modifica
Scarica o
Elimina il file.
L'eliminazione del file senza caricarlo su Box lo rimuoverà permanentemente dal progetto e non potrà essere recuperato. Assicurati di scaricare tutti i dati necessari prima di procedere con l'eliminazione.
Crea file GIS

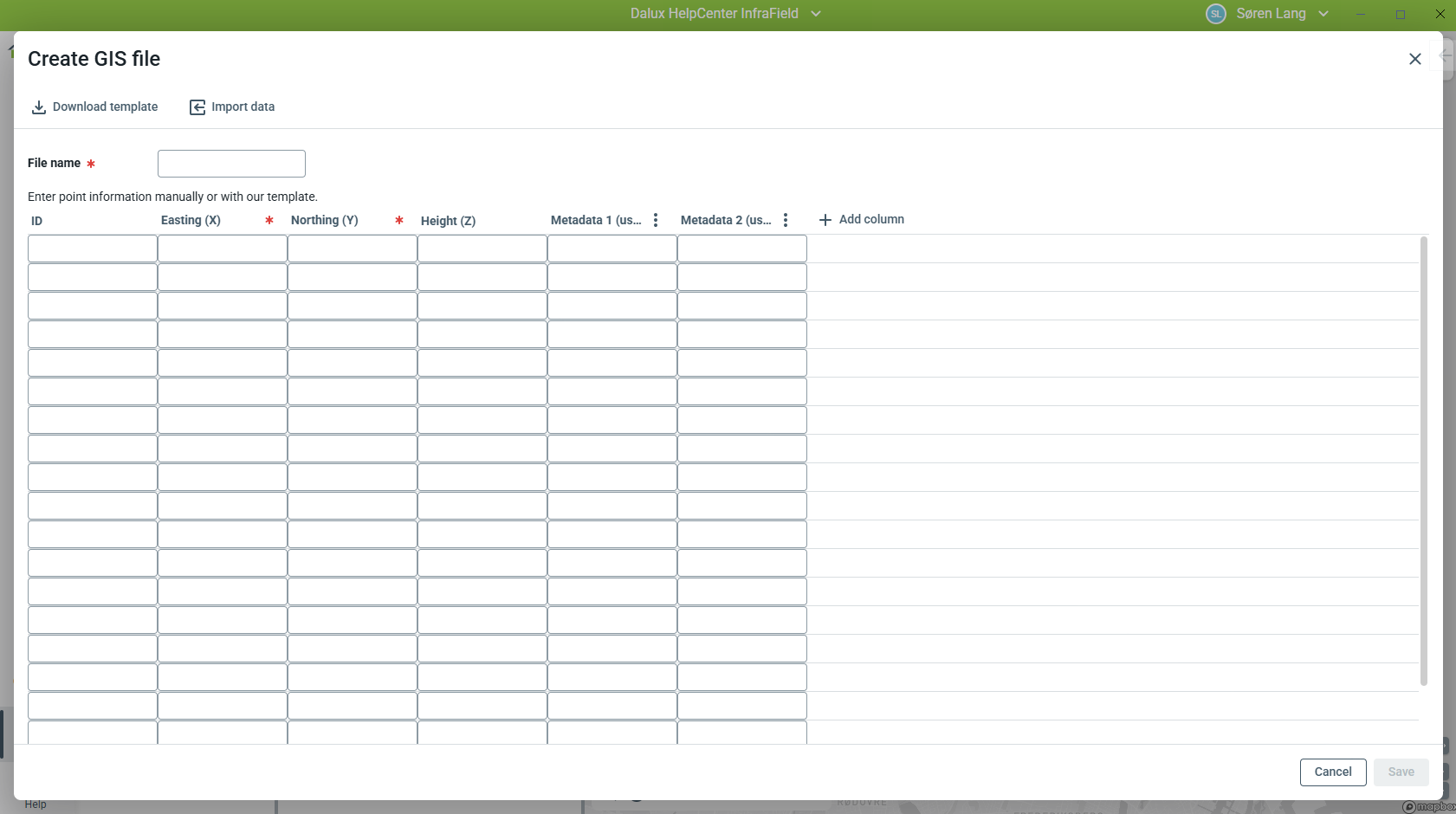

Questa opzione ti permette di generare dati GIS da un file di testo o CSV.
Puoi inserire direttamente i dati nella finestra o scaricare il modello localmente, riempirlo con le informazioni e importare i dati.
Questo ti permette di creare dati puntuali direttamente in Dalux che vengono trattati come tutti gli altri file GIS.
Attualmente sono supportati solo i punti.
Attivo per impostazione predefinita
Un file GIS o LandXML può essere impostato come visibile per tutti gli utenti per impostazione predefinita.

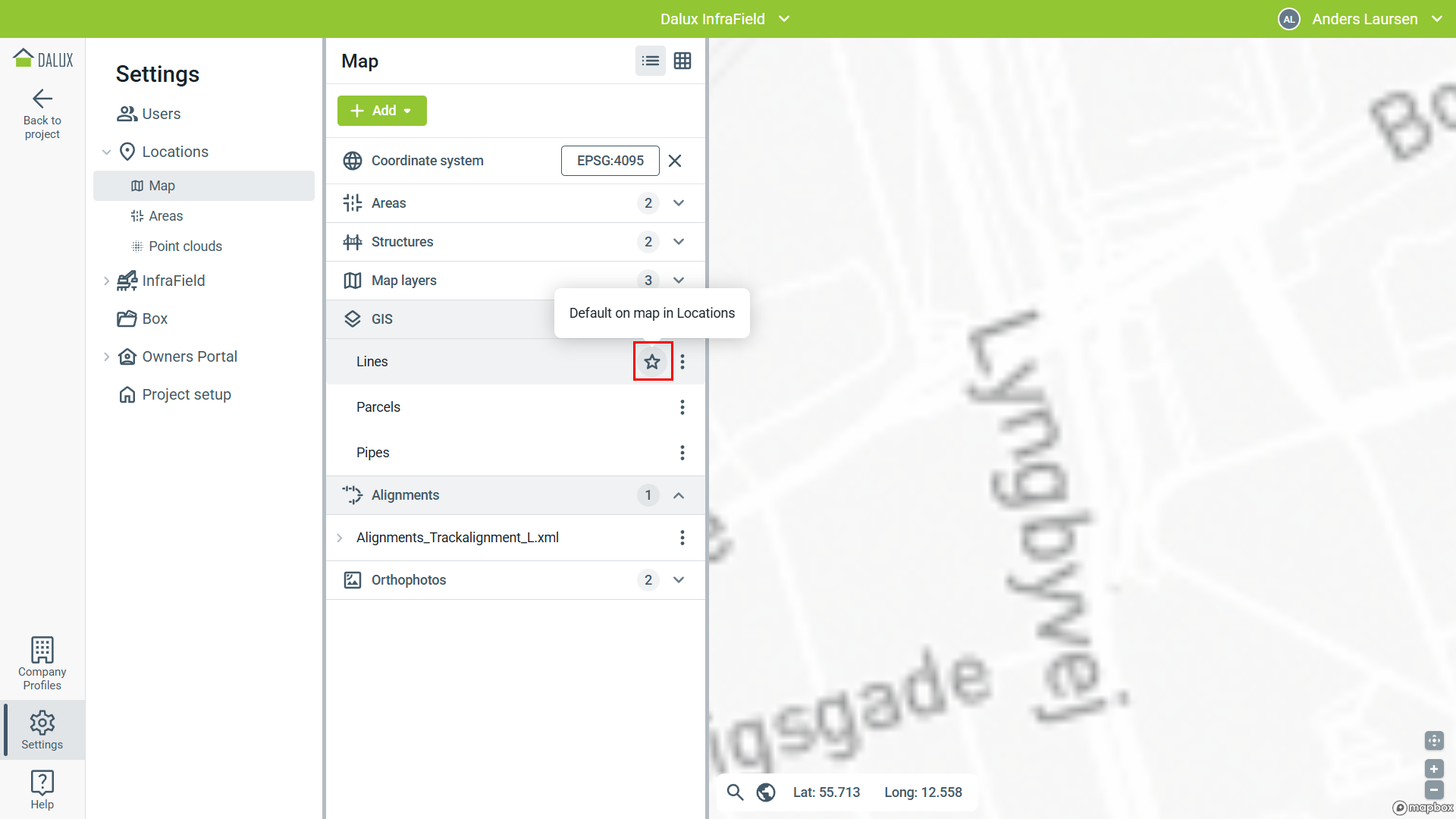

Seleziona la stella accanto al nome del file per abilitare questa opzione e i dati verranno mostrati automaticamente quando gli utenti aprono la vista della cartina.

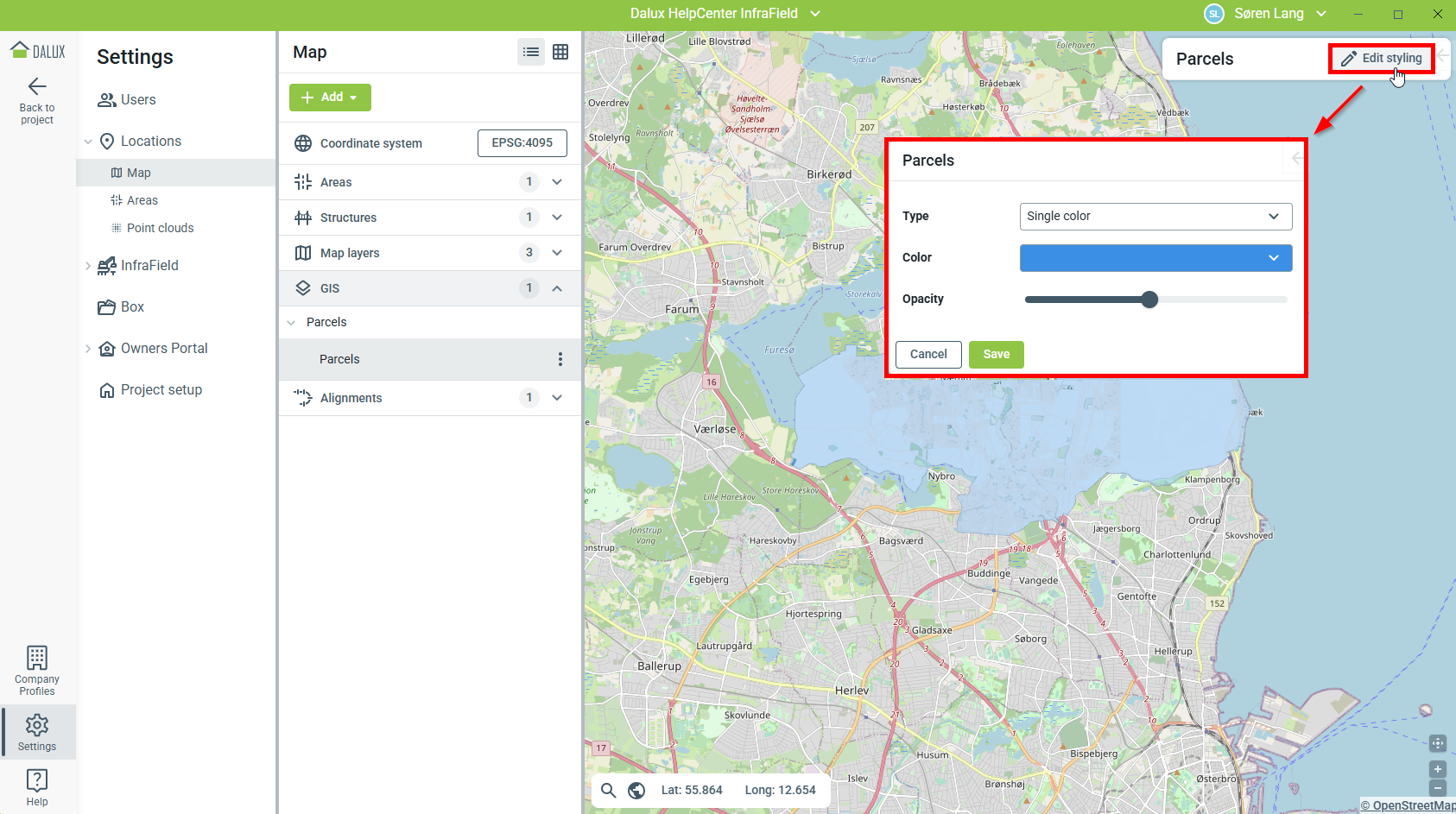

Stile GIS
Dopo l'aggiunta di un file GIS, puoi regolare lo stile e l'aspetto per gli utenti finali.
Quando si definisce lo stile degli elementi GIS, è possibile scegliere tra linee, punti o poligoni, a seconda dei tipi di geometria presenti nel file GIS.
Nota che qualsiasi stile influenzerà solo il file attualmente selezionato.

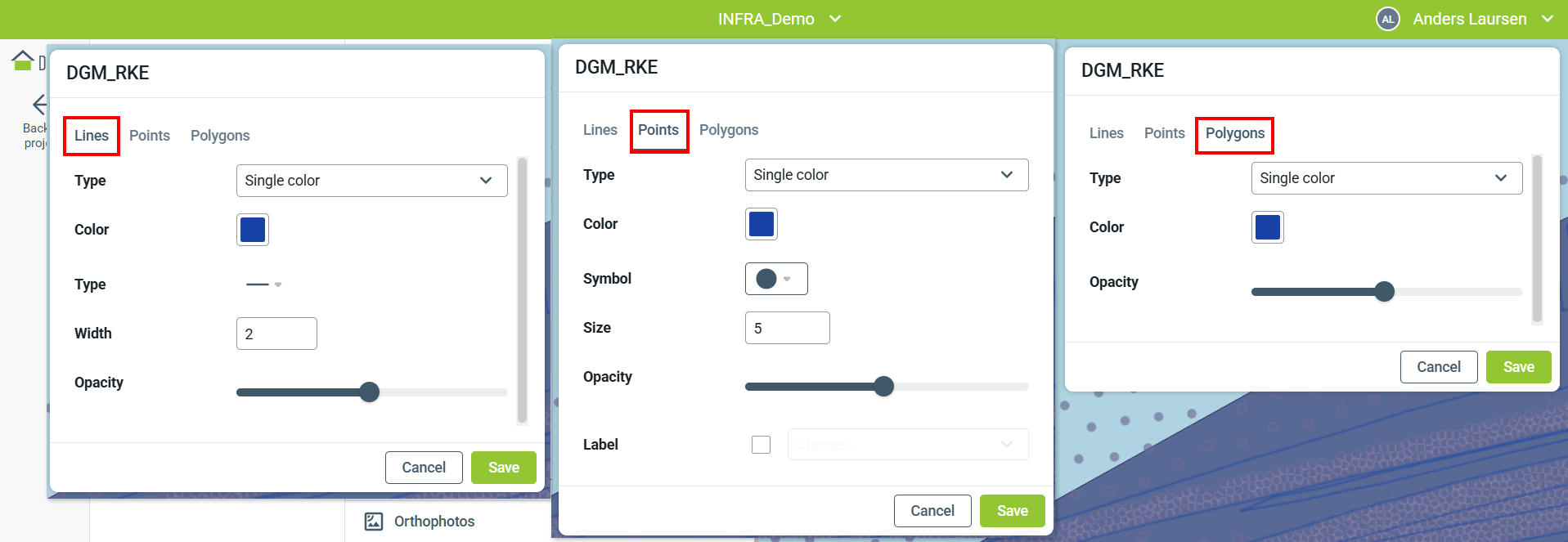

Linee possono essere stilizzate per colore, tipo di linea e larghezza, tutti elementi che possono variare in base al tipo selezionato (vedi sotto). L'opacità è applicata in modo uniforme a tutte le linee, indipendentemente dal tipo.
Punti possono essere stilizzati per colore, simbolo e dimensione, che possono variare anch'essi per tipo.
L'opacità è applicata in modo coerente a tutti i punti, indipendentemente dal tipo.
Le etichette possono essere visualizzate opzionalmente in base a una proprietà scelta.
Poligoni possono essere stilizzati per colore, che può variare per tipo.
L'opacità è applicata in modo uniforme a tutti i poligoni, indipendentemente dal tipo.
Digita
Puoi selezionare uno dei tre tipi: Colore singolo, Categorizzato o Graduato, che determinerà come mostrare i dati agli utenti.
L'opacità e le etichette non sono influenzate da questa selezione e verranno applicate in modo coerente.
Colore singolo:
Tutti gli elementi hanno lo stesso aspetto.
Categorizzato

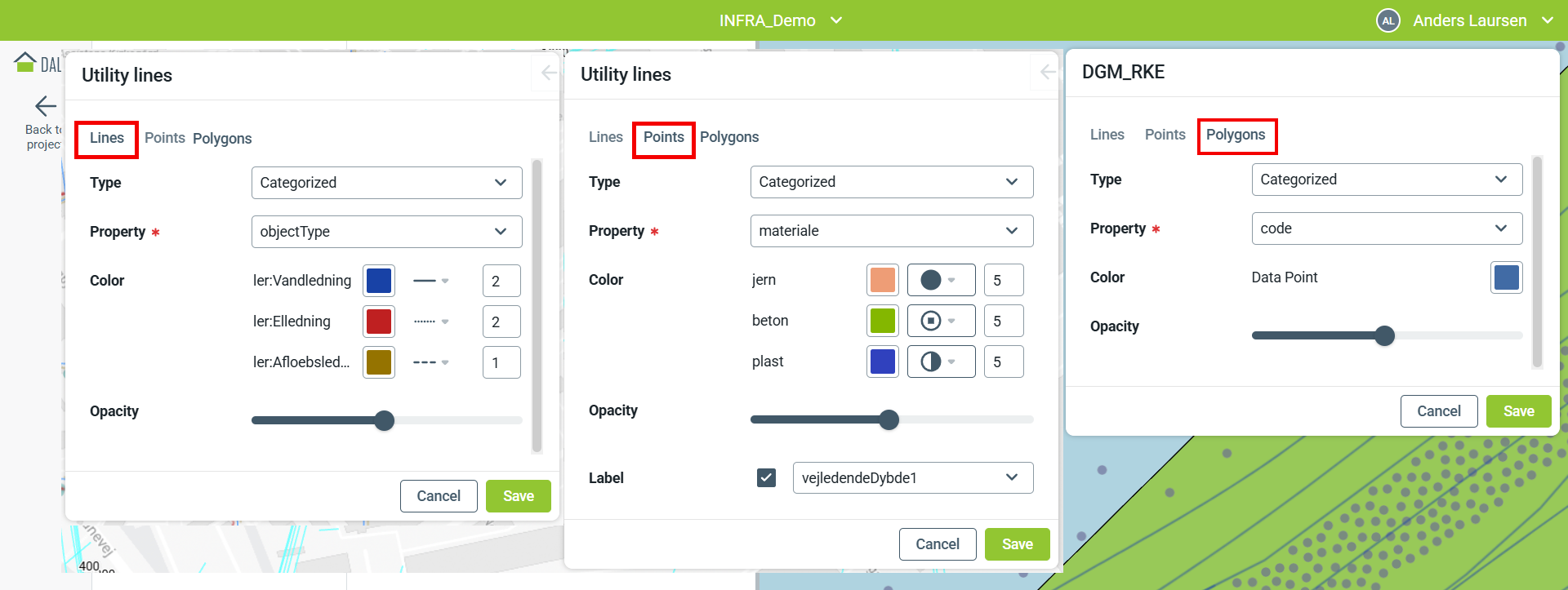

L'aspetto degli elementi si basa su un valore di proprietà del file GIS. Ogni proprietà può avere il proprio colore, tipo/simbolo e spessore/dimensione.
Graduato

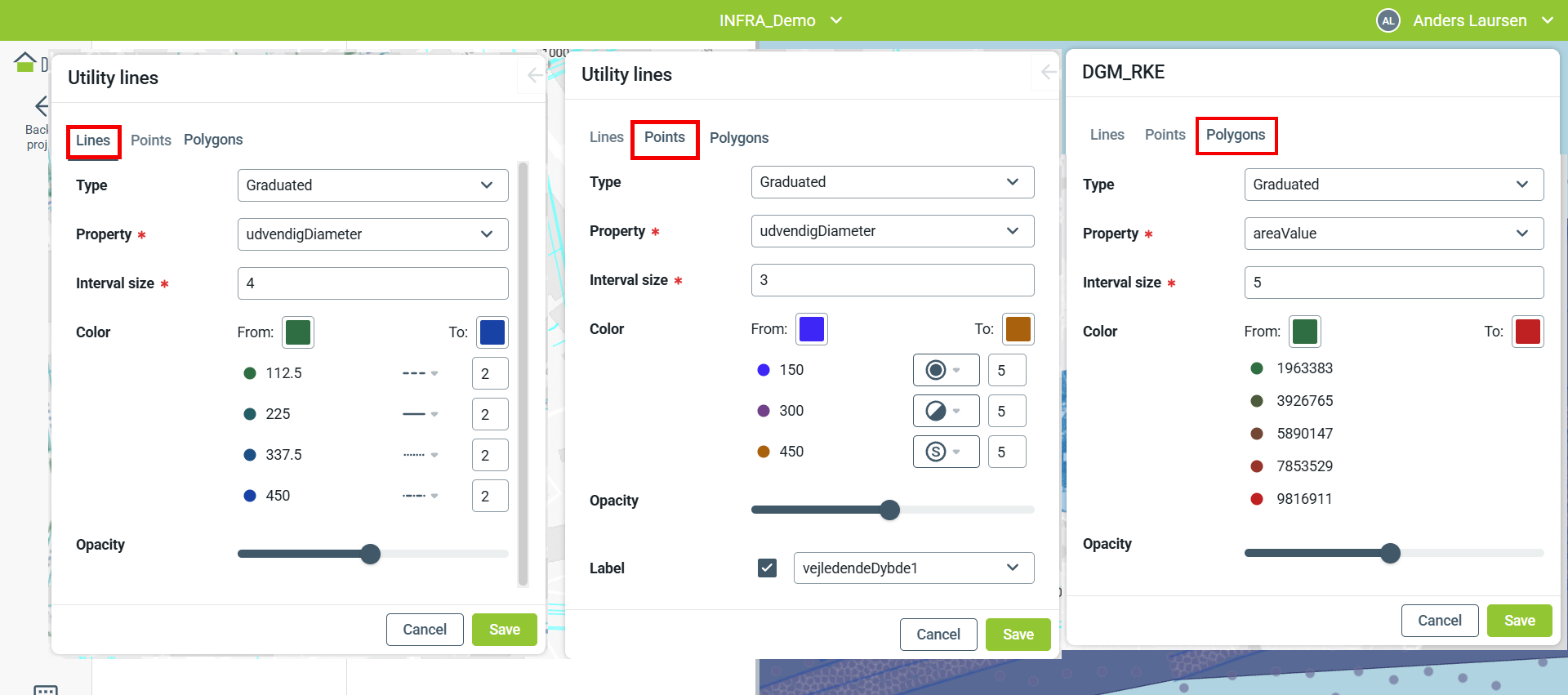

L'aspetto degli elementi si basa su un valore di proprietà del file GIS all'interno di un intervallo personalizzato.
La 'Dimensione dell'intervallo' determina il numero di categorie e l'intervallo di valori.
Il colore 'Da' viene applicato al valore più basso e il colore 'A' al valore più alto.
I colori per gli intervalli intermedi formano una gradazione, con ogni intervallo che ha il proprio tipo/simbolo e spessore/dimensione.
Per saperne di più
Se vuoi saperne di più sull'uso de la cartina in InfraField, leggi questi articoli:
