Come impostare gli Allineamenti in InfraField

Gli Allineamenti sono una parte essenziale dei progetti di infrastrutture lineari, come ferrovie o strade.

In Dalux, possono essere utilizzati per aggiungere la stazione, creare sezioni di zona allineate, calcolare Quantities e molto altro.

Gli Allineamenti possono essere caricati come file LandXML o come parte di un file IFC.

Puoi leggere di più sui formati supportati in questo articolo: Formati di dati supportati in InfraField

Carica file di allineamento

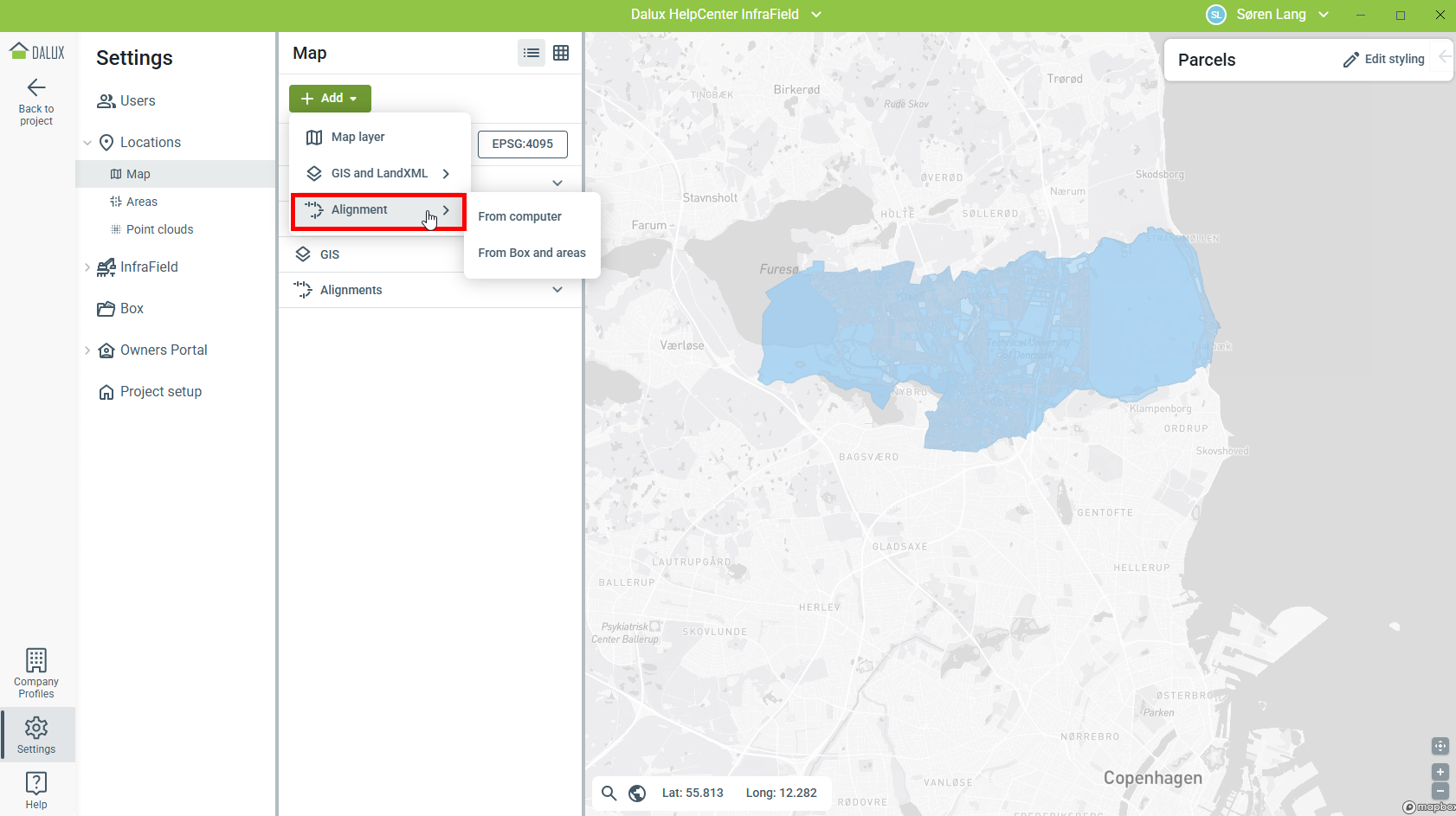

Per aggiungere un nuovo file di allineamento a Posizioni, vai a:

Impostazioni Posizioni Cartina Aggiungere Allineamento.

Seleziona un file da una cartella in Dalux Box oppure scegli di caricare un file di Allineamento dal tuo computer.

Gli Allineamenti possono anche essere aggiunti da file IFC che sono stati aggiunti alle Area, se contengono dati di allineamento. Questi file IFC verranno mostrati insieme ai file da Dalux Box, rendendo facile selezionare tutti i file rilevanti contemporaneamente.

Se i file di allineamento o i file IFC contengono più allineamenti, possono essere tutti importati contemporaneamente.

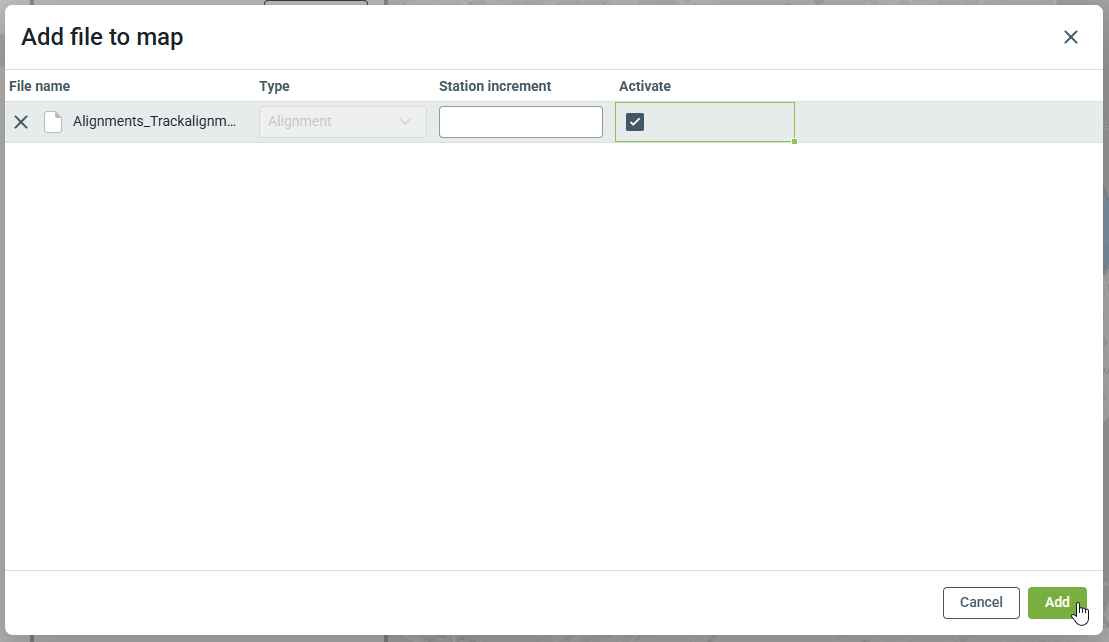

Incrementi di stazione: In base alla geometria dell'allineamento, puoi aggiungere incrementi per annotare l'allineamento sulla cartina e nella vista 3D. Questo migliora la navigazione e ti permette di creare sezioni trasversali più facilmente.

Inserisci gli incrementi desiderati come numero (minimo 5), e Dalux crea questi incrementi in metri.

Attiva: Seleziona questa casella per attivare questi Allineamenti e renderli visibili in Posizioni.

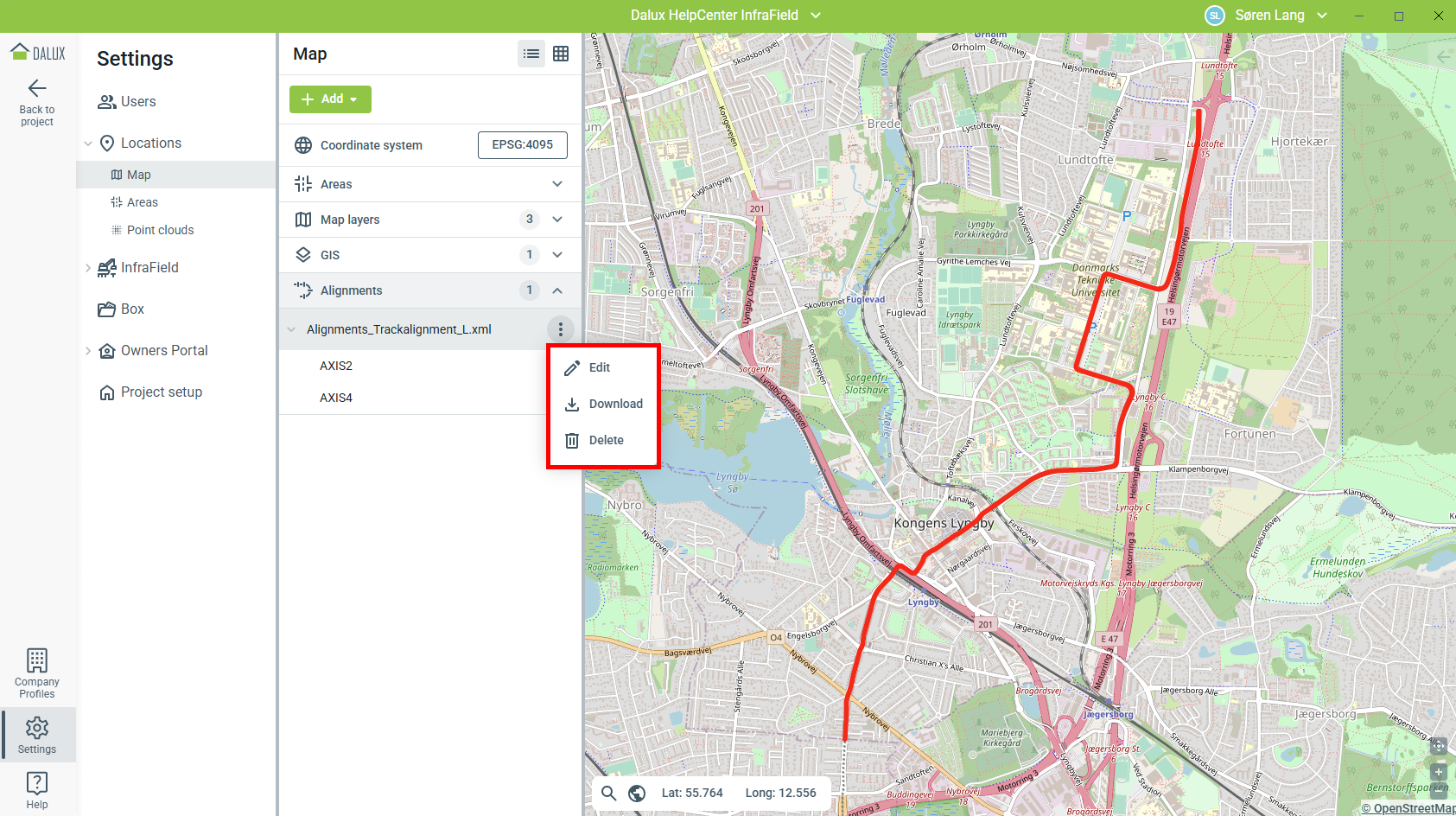

I file vengono visualizzati nelle impostazioni Cartina, e ogni allineamento del file è mostrato qui sotto.

Usa l'icona per Modifica, Scarica, o Elimina il file.

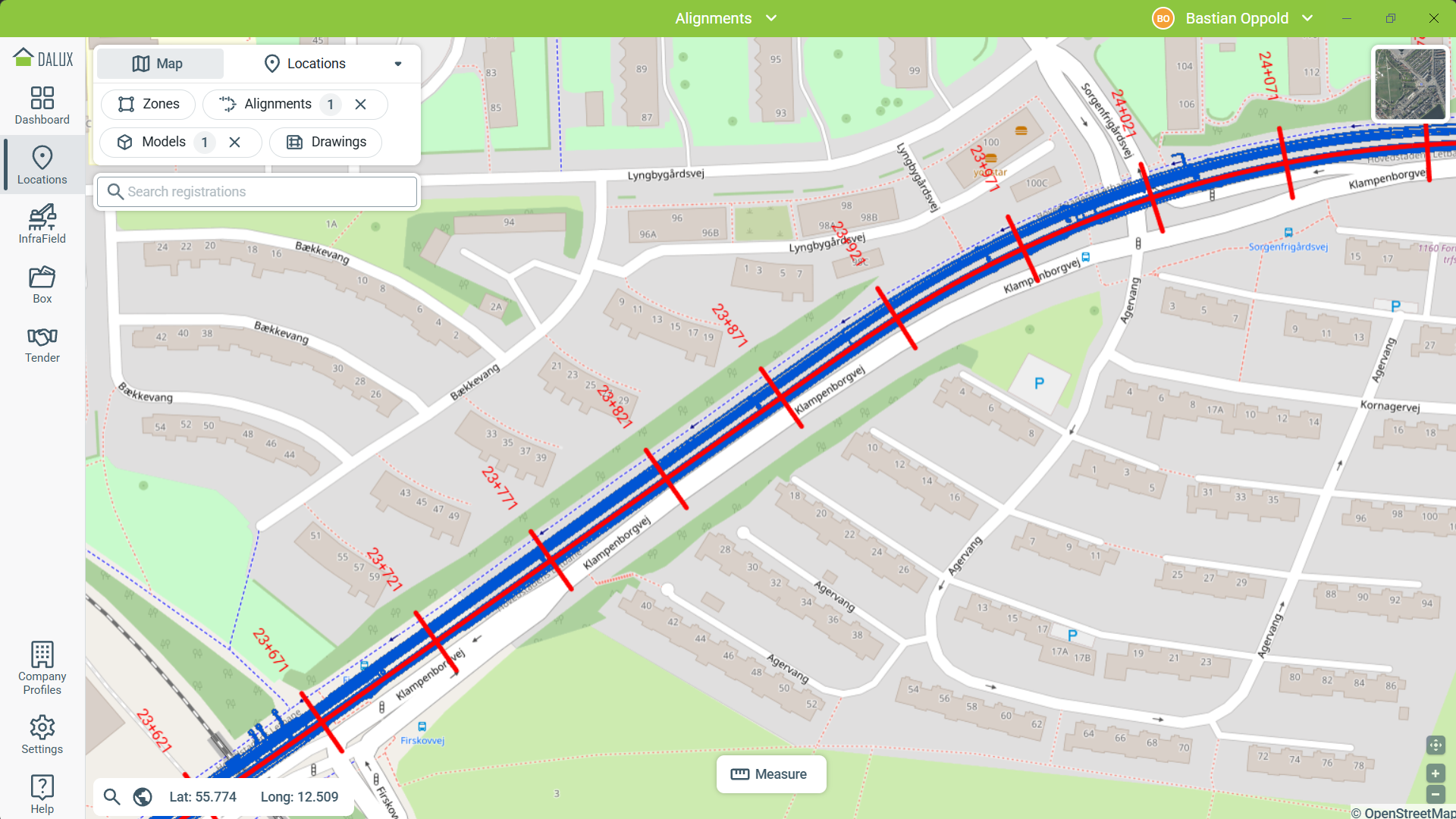

Dopo aver caricato con successo gli Allineamenti nelle Posizioni, sono disponibili agli Utenti per la navigazione e la creazione di sezioni trasversali, e puoi usarli per creare Zone o calcolare Quantities.
